KRH 641 D B - Fogão Hotpoint Ariston - Manual de utilização gratuito

Marca	Hotpoint Ariston
Modelo	KRH 641 D B
Tipo de produto	Placa vitrocerâmica (fogão)
Número de zonas de cozedura	4
Tipo de zonas de cozedura	Hilight (simples, duplo, oval)
Potência por zona	Traseira esquerda: 1200 W (145 mm) Traseira direita: 1400 W (160 mm) Dianteira esquerda: 2200/1000 W (210/140 mm) Dianteira direita: 1800 W (180 mm)
Potência total	6600 W
Dimensões (aproximadamente)	59 x 52 cm (embutir padrão)
Peso (aproximadamente)	8 kg
Alimentação	220-240 V, 50/60 Hz
Controlo	Através do painel do forno (ligação a forno especial necessária)
Indicação de calor residual	Sim, para cada zona
Zonas de cozedura expansíveis	Sim (concêntrica e oval)
Limpeza	Com esponja húmida e produto de limpeza especial para vidro cerâmico; raspador para sujidade persistente
Segurança	Indicação de calor residual; vidro resistente a choques mecânicos; em caso de fissura, desligar imediatamente a corrente
Instalação	Embutir; distância mínima de 40 mm da parede traseira; não colocar por cima de máquina de lavar loiça sem separação estanque
Manutenção	Limpar regularmente; sem vaporizadores ou lavadoras de alta pressão
Reparação	Apenas por serviço autorizado; não mexer no sistema interno
Eliminação de resíduos	Recolha seletiva de acordo com a diretiva REEE
Conteúdo do manual	Instalação, utilização, limpeza, normas de segurança, ligação ao forno

Perguntas frequentes - KRH 641 D B Hotpoint Ariston

Como ligo a placa ao forno?

A placa só pode funcionar se estiver ligada a um forno especial. Consulte a lista fornecida de fornos compatíveis e siga o esquema de ligação no manual (ex.: para KRH 641 D B: ligação através de cabo de 4 pólos). Certifique-se de que a corrente está desligada antes de começar.

Que panelas são adequadas para a placa vitrocerâmica?

Use panelas com fundo plano e liso que cubram completamente a zona de cozedura. Evite panelas usadas a gás, pois fundos deformados reduzem a transferência de calor. Mantenha o fundo limpo e seco.

Como limpo a placa vitrocerâmica?

Após cada utilização, use uma esponja húmida e seque com papel de cozinha. Para sujidade persistente, use um produto de limpeza especial para placas cerâmicas e um raspador (ex.: para açúcar queimado). Nunca use abrasivos ou lavadoras de alta pressão.

O que significa o indicador de calor residual?

O indicador permanece aceso enquanto a zona de cozedura estiver mais quente que 60 °C, mesmo após desligar. Isto alerta para risco de queimadura. Não toque na zona até o indicador se apagar.

Como uso as zonas de cozedura expansíveis?

Para a zona pequena, rode o botão de 1 a 12. Para a zona grande, coloque o botão primeiro na posição ● e depois ajuste para a posição desejada. Isto aplica-se tanto à zona concêntrica como à oval.

O que devo fazer se a placa rachar?

Desligue imediatamente a corrente (interruptor principal) para evitar choques elétricos. Não utilize mais o aparelho e contacte o Serviço Técnico para reparação.

Posso instalar a placa por cima de uma máquina de lavar loiça?

Não é recomendado. Se mesmo assim o fizer, deverá colocar uma separação estanque entre os dois aparelhos para evitar danos causados pela humidade.

Qual é a potência total da placa?

A potência total da KRH 641 D B é 6600 W, distribuída por quatro zonas de cozedura: traseira esquerda 1200 W, traseira direita 1400 W, dianteira esquerda 2200/1000 W, dianteira direita 1800 W.

Como removo a placa para manutenção?

Desaperte os parafusos dos grampos de centragem nos lados. Depois, desaperte os parafusos dos ganchos de fixação nos cantos. Levante cuidadosamente a placa do móvel de embutir.

Onde encontro o manual completo?

O manual está disponível em notice-facile.com em formato PDF. Pode descarregá-lo gratuitamente ou receber uma versão traduzida por e-mail.

MANUAL DE UTILIZADOR KRH 641 D B Hotpoint Ariston

Ligação do plano de cozedura ao forno

Eliminação

Descrição do aparelho, 5

Os selectores de comando

Regulação das zonas de cozedura extensíveis

Precauções e conselhos, 6

Conselhos práticos para utilizar esta aparelhagem

Segurança geral

Manutenção e cuidados, 7

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás ou de quaisquer outras superfícies verticais;
• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
  • 40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis.
! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

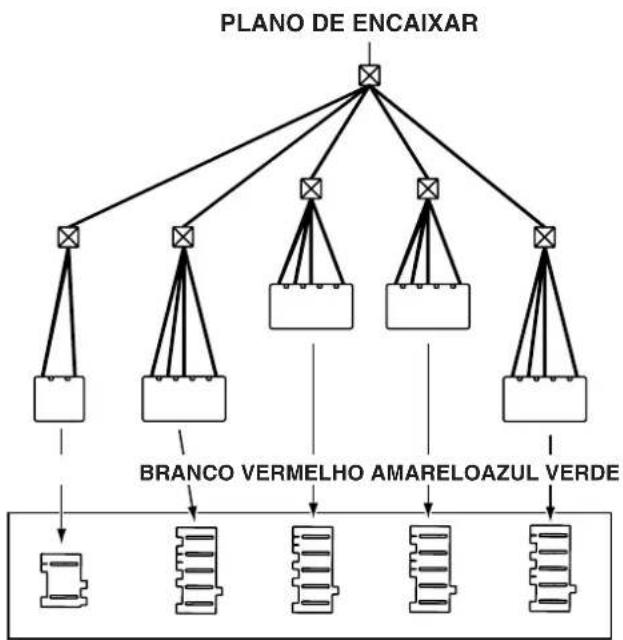

Ligação do plano de cozedura ao forno

Este aparelho pode funcionar unicamente se estiver ligado a fornos específicos, há uma lista destes no sobrescrito da documentação.

KRH 600 B - KRH 600 X - KRH 640 B - KRH 640 X

KRH 641 D B - KRH 641 D X - KRH 642 DO X - KRH 642 DO Z - KRH 642 DO B

FOGÃO DE ENCAIXAR

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

• 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações
• 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificações.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura.

Planos de cozedura	KRH 600 BKRH 600 X				KRH 640 BKRH 640 X
Zonas de cozedura	Potência (em W)		Diâmetro (em mm)	Potência (em W)	Diâmetro (em mm)
Traseiro esq.	R 1700	180	R 2100	210
Traseiro dir.	R 1200	145	R 1200	145
Dianteiro esq.	R 1200	145	R 1200	145
Dianteiro dir.	R 1700	180	R 1700	180
Potência total	5800		6200

Planos de cozedura	KRH 641 D BKRH 641 D X		KRH 642 DO XKRH 642 DO ZKRH 642 DO B
Zonas de cozedura	Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm)
Traseiro esq.	H 1200 145 H 1200 145
Traseiro dir.	H 1400	160	HO 2400/1500	170x260
Dianteiro esq.	HD 2200/1000	210/140	HD 2200/1000	210/140
Dianteiro dir.	H 1800 180 H 1400 160
Potência total	6600 7200

Legenda:

H = hilight unitário

HO = hilight oval

HD = hilight duplo

R = irradiante único

As seguintes tabelas fornecem indicações úteis para utilizar da melhor maneira as várias zonas de cozedura.

KRH 641 D B - KRH 641 D X - KRH 642 DO X - KRH 642 DO Z - KRH 642 DO B

Potência	Tipo de cozedura
1	Manteiga ou chocolate derretido
2/3	Esquentar líquidos
4/5	Preparação de cremes e molhos
6/7	Cozedura de carnes cozidas, guisados, entremets
8/9	Cozedura de massas e arroz
10/11	Cozedura com fogo forte de carnes, peixe, omeletes
12	Frituras

KRH 600 B - KRH 600 X - KRH 640 B - KRH 640 X

Potência	Tipo de cozedura
0	apagado
1	cozedura de hortaliças frescas e peixe
2	cozedura de batatas (ao vapor), sopas, grão-de-bico e feijão
3	cozedura de batatas (ao vapor), sopas, grão-de-bico e feijão
4	para assar (médio)
5	para assar (forte)
6	para corar, para ferver grandes quantidades de água.

Enquanto a temperatura das zonas de cozedura permanecer acima de 60 °C, mesmo depois de apagadas, os indicadores de calor resíduo permanecerão acesos para evitar o risco de queimaduras.

Os selectores de comando

Estão situadas no painel frontal do forno e possibilitam a regulação contínua da potência de cada uma das zonas aquecedoras (de 1 a 12 ou de 1 a 6).

Regulação das zonas de cozedura extensíveis

As zonas de cozedura extensíveis (concêntrica ou oval) distinguem-se porque há uma zona aquecedora dupla no vidro.

Para utilizar unicamente a zona pequena, gire o selector de comando de 1 rumo o 12, em função da potência de aquecimento que desejar.

Para utilizar a zona grande, coloque o selector na posição ⚙ e, em seguida, defina a potência que desejar.

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Conselhos práticos para utilizar esta aparelhagem

Para obter as melhores performances da placa:

- empregue panelas com fundo chato, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- empregue sempre panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

- certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

- evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência;

- nunca deixe uma zona de cozedura acesa sem uma panela, porque o seu aquecimento, ao chegar rapidamente ao nível máximo, poderá danificar os elementos de aquecimento.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

- A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, com um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

• Se a superfície do plano estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).
• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
• Não permita que as crianças brinquem com o aparelho.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
- Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.
- Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável específica para planos em vidro cerâmica, molhada de água e sabão.
- No caso em que no plano de cozedura tenham-se acidentalmentefundidos objectos ou materiais como plástico ou açúcar, removê-los imediatamente com a espátula, até que a superfície esteja ainda quente.
- Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.

- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável \*

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.
