KRH 641 D B - Kuchenka Hotpoint Ariston - Bezpłatna instrukcja obsługi

Marka	Hotpoint Ariston
Model	KRH 641 D B
Typ produktu	Płyta ceramiczna (kuchenka)
Liczba stref grzewczych	4
Typ stref grzewczych	Hilight (pojedyncza, podwójna, owalna)
Moc na strefę	Tylna lewa: 1200 W (145 mm) Tylna prawa: 1400 W (160 mm) Przednia lewa: 2200/1000 W (210/140 mm) Przednia prawa: 1800 W (180 mm)
Całkowita moc	6600 W
Wymiary (około)	59 x 52 cm (standardowy montaż)
Waga (około)	8 kg
Zasilanie	220-240 V, 50/60 Hz
Sterowanie	Przez panel piekarnika (wymagane podłączenie do specjalnego piekarnika)
Wskaźnik ciepła resztkowego	Tak, dla każdej strefy
Rozszerzalne strefy grzewcze	Tak (koncentryczne i owalne)
Czyszczenie	Wilgotną gąbką i specjalnym środkiem do czyszczenia szkła ceramicznego; skrobakiem do uporczywych zabrudzeń
Bezpieczeństwo	Wskaźnik ciepła resztkowego; szkło odporne na uderzenia mechaniczne; w przypadku pęknięcia natychmiast wyłączyć zasilanie
Instalacja	Montaż; minimalna odległość 40 mm od tylnej ściany; nie nad zmywarką bez wodoodpornej przegrody
Konserwacja	Regularne czyszczenie; nie używać myjek parowych ani ciśnieniowych
Naprawa	Tylko przez autoryzowany serwis; nie ingerować samodzielnie w układ wewnętrzny
Utylizacja odpadów	Selektywna zbiórka zgodnie z dyrektywą WEEE
Zawartość instrukcji	Instalacja, obsługa, czyszczenie, zasady bezpieczeństwa, podłączenie do piekarnika

Często zadawane pytania - KRH 641 D B Hotpoint Ariston

Jak podłączyć płytę grzewczą do piekarnika?

Płyta grzewcza działa tylko po podłączeniu do specjalnego piekarnika. Zapoznaj się z załączoną listą kompatybilnych piekarników i postępuj zgodnie ze schematem podłączenia w instrukcji (np. dla KRH 641 D B: podłączenie za pomocą 4-żyłowego kabla). Przed rozpoczęciem upewnij się, że zasilanie jest wyłączone.

Jakie garnki nadają się do płyty ceramicznej?

Używaj garnków z płaskim, gładkim dnem, które całkowicie pokrywa strefę grzewczą. Unikaj garnków używanych na gazie, ponieważ odkształcone dna zmniejszają przewodzenie ciepła. Utrzymuj dno w czystości i suchości.

Jak czyścić płytę ceramiczną?

Po każdym gotowaniu używaj wilgotnej gąbki i osusz ręcznikiem papierowym. W przypadku uporczywych zabrudzeń użyj specjalnego środka do czyszczenia płyt ceramicznych i skrobaka (np. do przypalonego cukru). Nigdy nie używaj środków ściernych ani myjek ciśnieniowych.

Co oznacza wskaźnik ciepła resztkowego?

Wskaźnik świeci się tak długo, jak strefa grzewcza jest cieplejsza niż 60 °C, nawet po wyłączeniu. Ostrzega to przed ryzykiem poparzenia. Nie dotykaj strefy, dopóki wskaźnik nie zgaśnie.

Jak korzystać z rozszerzalnych stref grzewczych?

W przypadku małej strefy obróć pokrętło od 1 do 12. W przypadku dużej strefy najpierw ustaw pokrętło w pozycji ●, a następnie ustaw żądany poziom. Dotyczy to zarówno strefy koncentrycznej, jak i owalnej.

Co zrobić, jeśli płyta grzewcza pęknie?

Natychmiast wyłącz zasilanie (główny wyłącznik), aby uniknąć porażenia prądem. Nie używaj urządzenia dalej i skontaktuj się z Serwisem Technicznym w celu naprawy.

Czy mogę zainstalować płytę grzewczą nad zmywarką?

Nie zaleca się tego. Jeśli jednak to zrobisz, musisz zainstalować wodoodporną przegrodę między urządzeniami, aby zapobiec uszkodzeniom spowodowanym wilgocią.

Jaka jest całkowita moc płyty grzewczej?

Całkowita moc płyty KRH 641 D B wynosi 6600 W, rozłożona na cztery strefy grzewcze: tylna lewa 1200 W, tylna prawa 1400 W, przednia lewa 2200/1000 W, przednia prawa 1800 W.

Jak zdjąć płytę grzewczą do konserwacji?

Odkręć śruby zacisków centrujących z boku. Następnie odkręć śruby haków montażowych w rogach. Ostrożnie podnieś płytę grzewczą z mebla zabudowy.

Gdzie znajdę pełną instrukcję obsługi?

Instrukcja jest dostępna na stronie notice-facile.com w formacie PDF. Możesz ją pobrać za darmo lub otrzymać przetłumaczoną wersję e-mailem.

INSTRUKCJA OBSŁUGI KRH 641 D B Hotpoint Ariston

Podłączenie płyty grzejnej do piekarnika

Utylizacja

Opis urządzenia, 12

Pokrętła sterowania

Regulacja rozszerzalnych pól grzejnych

Zalecenia i środki ostrożności, 13

Praktyczne porady dotyczące użytkowania urządzenia

Ogólne zasady bezpieczeństwa

Konserwacja i utrzymanie, 14

Odłączenie prądu elektrycznego

Mycie urządzenia

Demontaż płyty

Hotpoint

ARISTON

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł się zapoznać z jej działaniem i z właściwymi ostrzeżeniami.
! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Elementy opakowania nie sa zabawkami dla dzieci i należy je usunac zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i srodki ostroznosci ).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszona;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieścić pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zaleznosci od płyty grzejnej, jaka ma byc zainstalowana (patrz rysunki), wewnętrzna czesc mebla powinna miec następujące wymiary:

Obieg powietrza

Aby umożliwiać właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub od każdej innej pionowej powierzchni;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływając niekorzystnie na jego pracę.

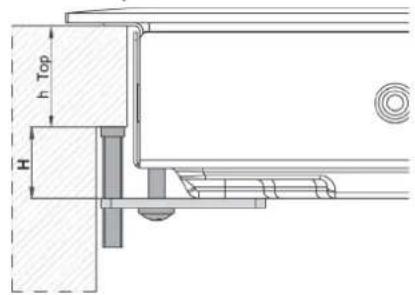

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przed ich zamontowaniem, na podstawie grubości blatu:

• grubość 30 mm: śruba 17,5 mm;
- grubość 40 mm: śruba 7,5 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne.

! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi.

! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie płyty grzejnej do piekarnika

Urządzenie to może działać wyłącznie po podłączeniu do określonych typów piekarników, których wykaz znajduje się w kopercie z dokumentacją.

KRH 600 B - KRH 600 X - KRH 640 B - KRH 640 X

PŁYTA DO ZABUDOWY

KRH 641 D B - KRH 641 D X - KRH 642 DO X - KRH 642 DO Z - KRH 642 DO B

Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z późniejszymi zmianami

• 89/336/EWG z 03/05/89 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
• 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

W tych tabelach podane są, kolejno dla każdego modelu, wartość pochłanianej energii, typ elementu grzejnego oraz średnica każdego pola grzejnego.

Płyty grzejne	KRH 600 BKRH 600 X		KRH 640 BKRH 640 X
Pola grzejne	Moc (w W)	Średnica (w mm)	Moc (w W)	Średnica (w mm)
Tylne lewe	R 1700 180 R 2100 210
Tylne prawe	R 1200 145 R 1200 145
Przednie lewe	R 1200 145 R 1200 145
Przednie prawe	R 1700 180 R 1700 180
Moc całkowita	5800 6200

Płyty grzejne	KRH 641 D BKRH 641 D X		KRH 642 DO XKRH 642 DO ZKRH 642 DO B
Pola grzejne	Moc (w W)	Średnica (w mm)	Moc (w W)	Średnica (w mm)
Tylne lewe	H 1200 145 H	H 1200 145
Tylne prawe	H 1400	160	HO 2400/1500	170x260
Przednie lewe	HD 2200/1000	210/140	HD 2200/1000	210/140
Przednie prawe	H 1800 180 H	H 1400 160
Moc całkowita	6600 7200

Legenda:

R = radiacyjne pojedyncze

H = hilight pojedyncze

HO = hilight owalne

HD = hilight podwójne

Poniższe tabele zawierają pożyteczne wskazówki, ułatwiające optymalne użytkowanie różnych pół grzejnych.

KRH 641 D B - KRH 641 D X - KRH 642 DO X - KRH 642 DO Z - KRH 642 DO B

Moc	Tipo di cotturaRodzaj gotowania
1	Roztapianie masła lub czekolady
2/3	Podgrzewanie płynów
4/5	Przygotowywanie kremów i sosów
6/7	Gotowanie sztuk mięsa, blanquette, entremets
8/9	Gotowanie makaronu i ryżu
10/11	Pieczenie na dużym ogniu mięs, ryb, omletów
12	Smażenie

KRH 600 B - KRH 600 X - KRH 640 B - KRH 640 X

Moc	Tipo di cotturaRodzaj gotowania
0	wyłączone
1	gotowanie świeżych warzyw, ryb
2	gotowanie ziemniaków (na parze), zup, cieciorki, grochu
3	gotowanie ziemniaków (na parze), zup, cieciorki, grochu
4	pieczenie (średnie)
5	pieczenie (mocne)
6	przyrumienianie, gotowanie dużych ilości wody

Dopóki temperatura pół grzejnych jest wyższa od 60 °C, również po ich wyłączeniu, wskaźniki ciepła szczątkowego pozostają włączone, aby zapobiec niebezpieczeństwu poparzeń.

Pokrętła sterowania

Są umieszczone na panelu sterowania piekarnika i umożliwiają ciągłą regulację mocy każdego pola grzejnego (od 1 do 12 lub od 1 do 6).

Regulacja rozszerzalnych pól grzejnych

Rozszerzalne pola grzejne (koncentryczne lub owalne) charakteryzują się obecnością podwójnego pola grzejnego na szkle.

Aby włączyć wyłącznie małe pole, należy obracać pokrętłem sterowania w zakresie od 1 do 12, w zależności od żądanej mocy grzejnej.

Aby włączyć duże pole, należy ustawić pokrętło w odpowiedniej pozycji Ⓞ, a następnie wyregulować żądaną moc.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Praktyczne porady dotyczące użytkowania urządzenia

Ponadto, aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

- Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

- Upewnić się czy dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładnie przyleganie i długotrwałość użytkowania zarówno pół grzejnych, jak i garnków. - Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać;

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.

! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracje). Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.

• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.

• Nie dotykac urządzenia stojac przy nim boso lub majac mokre albo wilgotne rece badz stopy.

• Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
• Plyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku należy natychmiast odlaczyc urzadzenie od zasilania elektrycznego i wezwac Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Nie należy zapominac, ze temperatura pół grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Ciepło szczatkowe jest również sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty.
• Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel - należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.
! Do czyszczenia urządzenia nigdy nie należy używac oczyszczaczy parowych lub wysokocisnieniowych.
- W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.
- Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
- W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.
- Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
- Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.
- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramka)

Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dluzszy czas bardzo twardej wody lub w przypadku stosowania środków czystosci zawierajacych fosfor. Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej: 1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty; 2. poluzować śruby uchwytów mocujących w rogach; 3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.
