MANUAL DE UTILIZADOR PWS 750-115 BOSCH
12 Prato lixador de borracha*
13 Folha de lixa*
14 Porca tensora*
15 Escova de copo*
Prato lixador de borracha

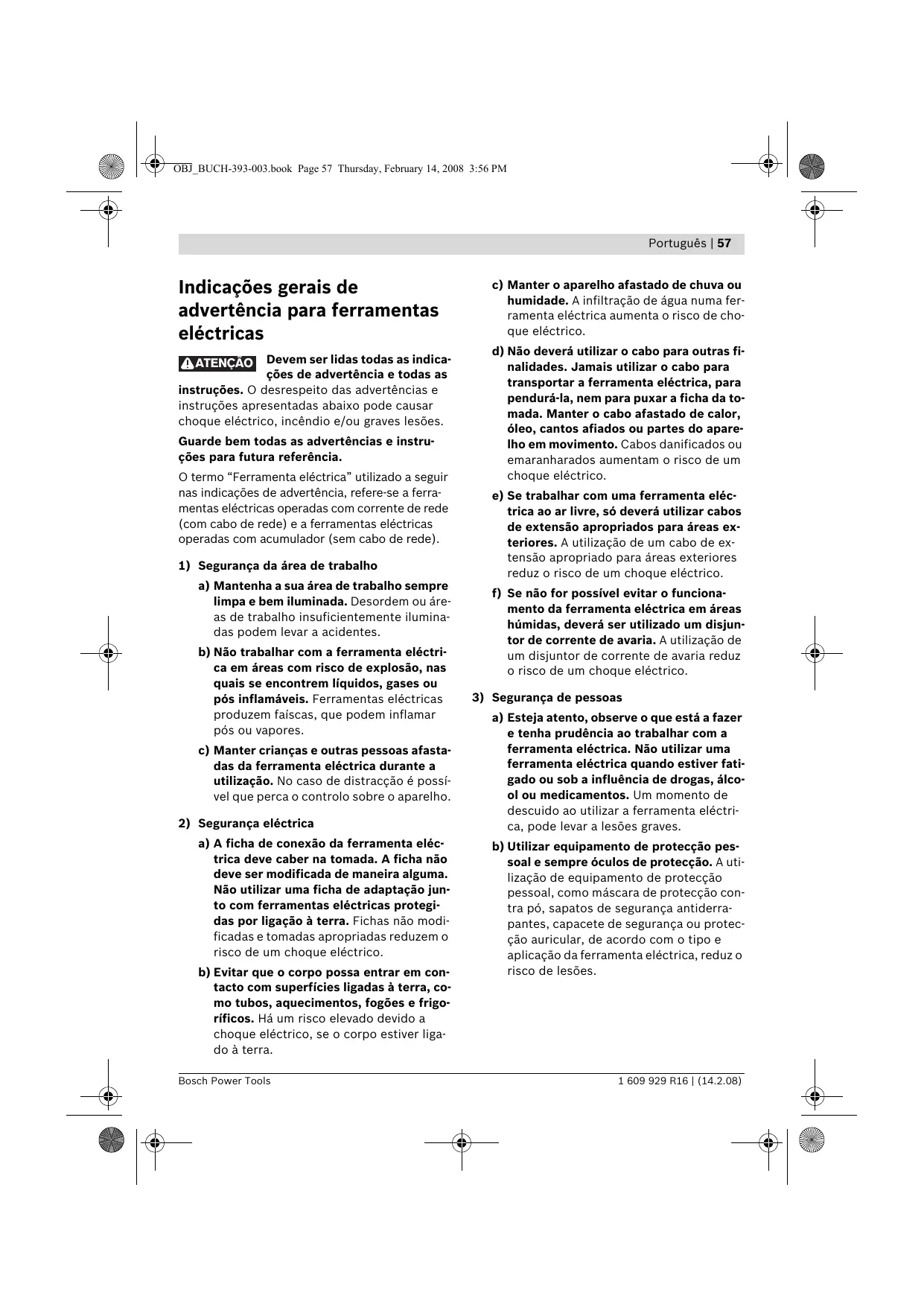

Indicações gerais de advertência para ferramentas elétricas
!ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as
instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico. a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves. b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
3) Segurança de pessoas
c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço específicas do aparelho
▶ Esta ferramenta eléctrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por rectificação. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta eléctrica. O desrespeito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. ▶ Esta ferramenta eléctrica não é apropriada para polir. Aplicações, para as quais a ferramenta eléctrica não é prevista, podem causar riscos e lesões. - Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de poder fixar o acessório a esta ferramenta eléctrica, não garante uma aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho incorrectamente medidas podem não ser suficientemente blindadas nem controladas. Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exactamente no veio de rectificação da sua ferramenta eléctrica. Ferramentas de trabalho, que não cabem exactamente no veio de rectificação da ferramenta eléctrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
- Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste.
▶ Utilizar equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se necessário, utilize máscara contra poeira, proteção auricular, luvas de proteção ou avental especial, para se proteger de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas voadoras produzidas durante as diversas aplicações. A máscara contra poeira ou máscara de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a ruídos fortes, poderá sofrer perda da capacidade auditiva.
▶ Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho deverá usar equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho.
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. ▶ Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando perda de controlo da ferramenta elétrica. ▶ Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. - Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. - Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.
Contra-golpe e respectivas advertências
▶ Contra-golpe é uma repentina reacção devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio
levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário à rotação da ferramenta de trabalho.
Se, por exemplo, um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução, como descrito a seguir.
▶ Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas.
Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão.
Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação ten-
de a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contra-golpe.
- Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controle sobre a ferramenta elétrica.
Instruções especiais de segurança específicas para lixar e separar por retificação
▶ Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e, portanto, não são seguros. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do corpo abrasivo aponte abertamente na direção do operador. A capa de proteção deve proteger o operador contra estilhaços e contra um contato acidental com o corpo abrasivo. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. ▶ Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilizar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.
Outras advertências especiais de segurança para separar por retificação
Evite o bloqueio do disco de corte ou uma força de pressão excessiva. Não faça cortes extremamente profundos. A sobrecarga do disco de corte aumenta o desgaste e a tendência a emperrar e bloquear, aumentando assim a possibilidade de um contra-golpe ou ruptura do corpo abrasivo. Evite a área à frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, em caso de contra-golpe, a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, desligue a ferramenta elétrica e mantenha-a parada até o disco parar completamente. Nunca tente puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ocorrer um contra-golpe. Verifique e elimine a causa do emperramento. - Não ligue novamente a ferramenta elétrica enquanto ela ainda estiver na peça a ser trabalhada. Deixe o disco de corte atingir a rotação máxima antes de continuar cuidadosamente o corte. Caso contrário, o disco pode emperrar, pular para fora da peça ou causar um contra-golpe. Apoie placas ou peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada em ambos os lados, tanto perto do corte como também nos cantos. Tenha cuidado ao fazer cortes de bolso em paredes existentes ou em outras superfícies onde não é possível ver o que há por trás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou água, cabos elétricos ou outros objetos.
- Não utilize lixas de papel muito grandes, mas sempre siga as indicações do fabricante sobre o tamanho correto das lixas. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, além de bloquear e rasgar as lixas ou levar a um contra-golpe.
Esteja ciente de que a escova de arame também perde pedaços de arame durante o uso normal. Não sobrecarregue os arames exercendo força de pressão excessiva. Pedaços de arame voando podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, evite que a escova de arame entre em contato com a capa. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.
Advertências de segurança adicionais
Use óculos de proteção.
▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico. ▶ Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho.
Para o trabalho em pedras deverá utilizar uma aspiração de pó. O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A utilização destes dispositivos reduz o perigo devido ao pó. Para o corte de pedras deverá utilizar um carril de guia. Sem guias laterais, é possível que o disco de corte emperre e cause um contra-golpe. ▶ Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. ▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
A ferramenta eléctrica é destinada para cortar, desbastar e para escovar substâncias metálicas e de pedra, sem utilizar água.
Para cortar metais é necessário utilizar uma capa de protecção especial para cortes (acessório).
Para cortar pedras deve ser utilizada uma cobertura de aspiração especial para cortar com carril de guia (acessório).
A ferramenta eléctrica pode ser utilizada para lixar com lixas de papel se for operada com ferramentas abrasivas homologadas.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Alavanca para desbloquear a capa de protecção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Punho adicional 5 Veio de rectificação 6 Capa de protecção para lixar* 7 Capa de protecção para cortar* 8 Flange de admissão 9 Disco abrasivo/de corte*
10 Porca de aperto
11 Protecção para as mãos*
16 Capa de aspiração para cortar com carril de guia*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Valores de medição averiguados conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 88 dB(A); Nível de potência acústica 99 dB(A). Incerteza K=1,5 dB.
Usar protecção auricular!
Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745:
Lixamento de superfícies (Desbastar): Valor de emissão de vibrações ah=12\ m/s2 , incerteza K=1,5 m/ s2 .
Lixar com folha de lixa: Valor de emissão de vibrações ah=4,4\ m/s2 , incerteza K=1,5\ m/s2 .
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Dados técnicos
| Rebarbadora | PWS ... | 700-115 | 720-115 | 720-125 | 750-115 | 750-125 |
| N° do produto | 3 603 ... | A64 2.. | A64 0.. | A64 0.. | A64 1.. | A64 1.. |
| Potência nominal consumida | W | 705 | 720 | 720 | 750 | 750 |
| Potência útil | W | 380 | 360 | 360 | 450 | 450 |
| N° de rotações em ponto morto | min-1 | 11000 | 11000 | 11000 | 11000 | 11000 |
| máx. diâmetro do disco abrasivo | mm | 115 | 115 | 125 | 115 | 125 |
| Rosca do veio de rectificação | | M 14 | M 14 | M 14 | M 14 | M 14 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 |
| Classe de protecção | | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.
CE
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
Processo técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Montar os dispositivos de protecção
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
Capa de protecção para lixar
Colocar a capa de protecção 6 sobre a fixação da ferramenta eléctrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1.
Premir a capa de protecção 6 sobre a gola do veio, até o colar da capa de protecção estar assentado no flange da ferramenta eléctrica e girar a capa de protecção até que engate perceptivelmente.
Adaptar a posição da capa de protecção 6 às exigências do processo de trabalho. Para tal, deverá premir a alavanca de destravamento 1 para cima e girar a capa de protecção 6 para a posição desejada.
▶ Ajustar a capa de protecção 6 de modo a evitar que voem faúlhas na direcção do operador.
Só deverá ser possível girar a capa de protecção 6, accionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta eléctrica, mas enviá-la ao serviço pós-venda.
Nota: Os ressaltos de codificação na capa de protecção 6 garantem que só possa ser montada uma capa de protecção apropriada para a ferramenta eléctrica.
Capa de proteção para cortar
▶ Sempre utilizar uma capa de proteção de corte para cortar metais 7. ▶ Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 16.
A capa de proteção para cortar 7 é montada como a capa de proteção para lixar 6.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adicional 4.
Atarraxar o punho adicional 4 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.
Punho adicional antivibrações
VIBRATION CONTROL
O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro.
- Não efetuar quaisquer alterações no punho adicional.
Não continuar a utilizar um punho adicional danificado.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 12 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque deverá sempre montar a proteção para as mãos 11.
Fixar a proteção para as mãos 11 com o punho adicional 4.
Montar ferramentas abrasivas
- Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.
Limpar o veio de retificação 5 e todas as peças a serem montadas.
Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados, deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).
A sequência de montagem está apresentada na página de esquemas.
Para fixar o disco abrasivo/de corte, deverá atarraxar a porca de aperto 10 e apertá-la com a chave de dois furos.
Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.
Para trabalhar com o disco abrasivo em forma de leque, deverá sempre usar a proteção para as mãos 11.
Para trabalhar com o prato abrasivo de borracha 12, deverá sempre montar a proteção para as mãos 11.
A sequência de montagem está apresentada na página de esquemas.
Atarraxar a porca redonda 14 e apertá-la com a chave de dois furos.
Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana deverá sempre usar a protecção para as mãos 11.
A sequência de montagem está apresentada na página de esquemas.
Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de rectificação, até que fiquem firmemente encostadas no flange do veio de rectificação no fim da rosca do veio de rectificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço. O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.
| máx [mm] | [mm] | [min-1] | [m/s] |
| D | b | d | |
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível, utilizar uma aspiração de pó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuam suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.
Observe a adequação do gerador de corrente aplicado, especialmente quanto à tensão e à frequência da rede elétrica.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para frente.
Para fixar o interruptor de ligar-desligar 3, deverá premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.
Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente.
▶ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.
Indicações de trabalho
▶ Cuidado ao cortar em paredes portantes, veja a secção “Notas sobre a estática”. - Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não carregue demasiadamente a ferramenta elétrica, de modo que chegue a parar. Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.
Desbastar
- Jamais utilizar os discos de corte para desbastar.
Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.
Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.
Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um nível de ruído reduzido e temperaturas de lixamento mais baixas do que discos abrasivos tradicionais.

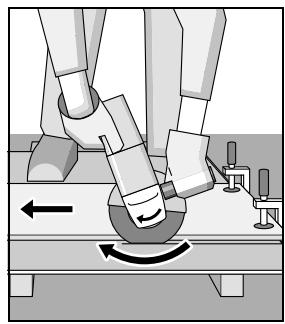

▶ Sempre utilizar uma capa de proteção de corte para cortar metais 7.
Trabalhar com os discos abrasivos com avanço moderado, adequado ao material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.
Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.
A ferramenta elétrica deve sempre ser conduzida no sentido contrário ao da rotação. Caso contrário, há perigo de que seja empurrada descontroladamente para fora do corte.
Para cortar perfis e tubos quadrados, deverá começar pela menor secção transversal.
Cortar pedras
▶ Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 16. ▶ A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.
Para cortar pedras, deverá utilizar de preferência um disco abrasivo diamantado. Como proteção contra emperramento, deverá utilizar a capa de aspiração com carril de guia 16.
Só operar a ferramenta elétrica com uma aspiração de pó e use adicionalmente uma máscara de proteção contra pó.
O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A Bosch oferece aspiradores apropriados.
Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.
Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso, deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer.
Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.
Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.
É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquitecto ou o supervisor da obra responsáveis.
Manutenção e serviço
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
No caso de extremas aplicações, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta eléctrica. O isolamento de protecção da ferramenta eléctrica pode ser prejudicada. Nestes casos recomendamos a utilização de um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e intercalar um disjuntor de corrente de avaria.
Os acessórios devem ser armazenados e tratados com cuidado.
Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas implementações
nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente para uma reciclagem ecológica.
Sob reserva de alterações.
