AKE 40-19 S - Serra elétrica BOSCH - Manual de utilização gratuito

Tipo de produto	Motosserra elétrica de corrente
Marca	BOSCH
Modelo	AKE 40-19 S
Potência absorvida	1900 W
Velocidade de corte (em vazio)	12 m/s
Comprimento da barra	40 cm
Tipo de corrente	3/8" - 90, espessura 1,1 mm, 57 elos
Capacidade do reservatório de óleo	200 ml
Peso (sem cabo)	4,4 kg
Tensão rede	230 V, 50 Hz
Classe de proteção	II (isolamento duplo)
Freio de recuo	Sim
Freio de partida	Sim
Tensão de corrente sem ferramenta (SDS)	Sim
Lubrificação automática	Sim
Garras de imobilização	Sim
Nível de pressão acústica	92 dB(A)
Nível de intensidade acústica	103 dB(A)
Valor de aceleração	11 m/s²
Comprimento máximo de extensão (1,5 mm²)	60 m

Perguntas frequentes - AKE 40-19 S BOSCH

Como tensionar a corrente da motosserra AKE 40-19 S?

Desaperte o botão de aperto (14) de 1 a 3 voltas. Rode o anel vermelho de tensionamento da corrente (13) no sentido horário até que a corrente possa ser levantada 3 a 4 mm no meio da barra. Aperte o botão de aperto. Não use ferramentas.

Qual óleo usar para lubrificação da corrente?

Use exclusivamente o óleo aderente para corrente biodegradável Bosch. Nunca use óleo reciclado ou usado, isso anula a garantia.

Como encher o reservatório de óleo?

Coloque a motosserra na horizontal, com a tampa do reservatório de óleo (4) para cima. Limpe ao redor da tampa, desaperte-a e adicione óleo sem retirar o cartucho do filtro. Aperte a tampa.

O que fazer se a corrente não parar após soltar o interruptor?

Isso pode indicar um defeito no freio de desaceleração. Contacte um serviço pós-venda Bosch para verificação e reparação.

Como testar o freio de recuo?

Puxe o protetor de mão dianteiro (5) para a frente (posição 2) até que o ponto vermelho apareça. Ligue brevemente a motosserra: a corrente não deve arrancar. Para desbloquear, puxe o protetor de mão para si (posição 1).

Qual é a potência e a velocidade de corte da AKE 40-19 S?

A potência absorvida é de 1900 W e a velocidade de corte em vazio é de 12 m/s.

Pode-se usar a motosserra para cortar outros materiais além da madeira?

Não, o aparelho foi projetado apenas para serrar madeira. Nunca use para plástico, alvenaria ou outros materiais não lenhosos.

Como limpar e manter a motosserra?

Limpe a carcaça com uma escova macia e um pano limpo. Não use água nem solventes. Após 1 a 3 horas de uso, desmonte a tampa, a barra e a corrente para escová-las. Verifique o bico de óleo.

Quais acessórios estão disponíveis para este modelo?

A Bosch oferece correntes e barras de reposição (ref. F 016 800 261 para a barra, F 016 800 258 para a corrente), um kit de afiação (F 016 800 262), óleo aderente (2 607 000 181), luvas e protetores auditivos.

O que fazer em caso de contragolpe (kickback)?

Segure sempre a motosserra com as duas mãos, com o polegar e os dedos ao redor das pegas. Não trabalhe com a ponta da barra. Use uma corrente antirrecuo e siga as instruções de segurança para evitar situações perigosas.

MANUAL DE UTILIZADOR AKE 40-19 S BOSCH

Manual de instruções

Instruções de uso

Manual de instruções

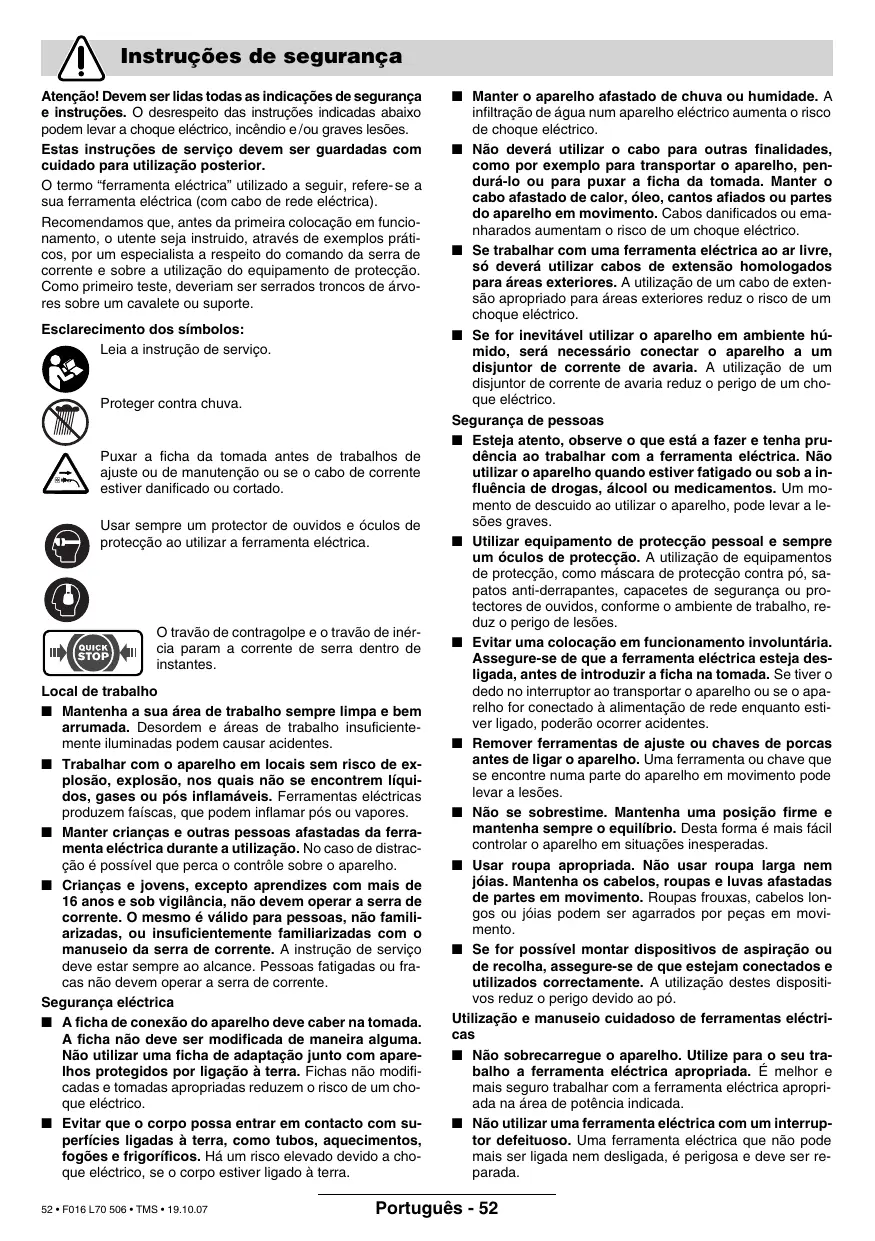

Atenção: Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque elétrico, incêndio e/ou graves lesões.

Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior.

O termo "ferramenta elétrica" realizado a seguir, refere-se à sua ferramenta elétrica (com cabo de rede elétrica).

Recomendamos que, antes da primeira colocação em funcionamento, o utente seja instruído, através de exemplos práticos, por um especialista a respeito do comando da serra de corrente e sobre a utilização do equipamento de proteção. Como primeiro teste, deveriam ser serrados troncos de árvores sobre um cavalete ou suporte.

Usar sempre um protetor de ouvidos e óculos de proteção ao utilizar a ferramenta elétrica.

O travão de contragolpe e o travão de inércia param a corrente de serra dentro de instantes.

Local de trabalho

• Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes.
• Trabalhar com o aparelho em locais sem risco de explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho. Crianças e jovens, exceto aprendizes com mais de 16 anos e sob vigilância, não devem operar a serra de corrente. O mesmo é válido para pessoas não familiarizadas ou insuficientemente familiarizadas com o manuseio da serra de corrente. A instrução de serviço deve estar sempre ao alcance. Pessoas fatigadas ou fracas não devem operar a serra de corrente.

Segurança elétrica

A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação em aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra.

• Manter o aparelho afastado de chuva ou humidade. A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico.
• Não deverá usar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão homologados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se for inevitável utilizar o aparelho em ambiente húmido, será necessário conectar o aparelho a um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o perigo de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho pode levar a lesões graves. Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamentos de proteção, como máscara de proteção contra pó, sapatos antiderrapantes, capacetes de segurança ou protetores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de introduzir a ficha na tomada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Não se sobrecarregue. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas. Usar roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta elétrica apropriada. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada.

Puxe a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança evita o arranque involuntário do aparelho. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Trate o aparelho com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e são conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviços

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras de corrente:

• Mantenha todos os membros do corpo afastados da corrente da serra quando a serra estiver em movimento. Assegure-se de que a corrente da serra não possa entrar em contacto com qualquer objeto antes de ligar a serra. Durante o trabalho com uma serra de corrente, é suficiente um momento de falta de atenção para que a corrente da serra agarre a roupa ou corte partes do corpo. Segure a serra de corrente com a mão direita no punho de trás e com a mão esquerda no punho da frente. Segurar a serra de corrente numa outra posição de trabalho aumenta o risco de lesões e não é permitido.
• Use óculos de proteção e protetor de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Equipamentos de proteção adequados reduzem o risco de lesões devido a aparas a voar e no caso de um contacto involuntário com a corrente de serra.
• Não trabalhe com a serra de corrente pendurado em cima de uma árvore. A operação de uma serra de corrente pendurado numa árvore apresenta riscos de lesões.
• Mantenha sempre uma posição firme e só utilize a serra de corrente se estiver sobre um subsolo firme, seguro e plano. A utilização de escadas sobre um subsolo escorregadio ou instável pode levar à perda do equilíbrio e do controle da serra de corrente. Ao cortar um galho sob tensão, deve sempre contar com o ricochete. Logo que a tensão nas fibras da madeira for aliviada, é possível que o galho esticado atinja a pessoa que opera o aparelho e/ou leve à perda de controle sobre a serra de corrente.

Tenha especial cuidado ao cortar arbustos e árvores jovens. O material fino pode se enganchar na corrente da serra e golpear a pessoa que opera o aparelho ou desequilibrá-la. Transporte a serra de corrente pelo punho, com a corrente de serra parada e com o carril de guia apontando para trás. Para o transporte e para a armazenagem da serra de corrente, deve sempre aplicar a cobertura de proteção. O manuseio cuidadoso da serra de corrente reduz a probabilidade de um contato inadvertido com a corrente de serra. Siga as instruções para a lubrificação, a tensão da corrente e a substituição de acessórios. Uma corrente incorretamente tensionada ou lubrificada pode romper ou aumentar o risco de um contragolpe. - Mantenha os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos são escorregadios e levam à perda de controle. Só serre madeira. A serra de corrente só deve ser utilizada para trabalhos para os quais é destinada. Exemplo: Não utilize a serra de corrente para serrar plásticos, alvenarias ou materiais de construção que não sejam de madeira. A utilização da serra de corrente para trabalhos que não correspondam às disposições pode levar a situações perigosas.

Causas e prevenção de contragolpes:

• Podem ocorrer contragolpes se a ponta do carril de guia entrar em contato com um objeto ou se a madeira se curvar e a corrente da serra for emperrada no corte. Um contato com a ponta do carril pode causar uma reação inesperada direcionada para trás, durante a qual o carril de guia é golpeado para cima e na direção da pessoa que opera a máquina.
• Se a corrente da serra emperrar no canto superior da barra de guia, é possível que a barra seja golpeada no sentido de operação.
• Cada uma destas reações pode levar à perda de controle sobre a serra e possivelmente causar graves lesões. Não confie exclusivamente nos dispositivos de segurança montados na serra de corrente. Como usuário de uma serra de corrente, deve tomar diversas providências para assegurar um trabalho sem acidentes nem lesões.

Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir:

Segure a serra firmemente com ambas as mãos, de modo que o polegar e os dedos circundem os punhos. Posicione o corpo e os braços, de modo que possam suportar as forças de um contragolpe. Se forem tomadas providências apropriadas, a pessoa a operar a ferramenta poderá controlar as forças de um contragolpe. Jamais solte a serra de corrente. Evite uma postura anormal e não serre acima da altura dos ombros. Desta forma, é evitado um contato involuntário com a ponta da barra e possibilita-se um melhor controle da serra de corrente em situações inesperadas. Utilize sempre as barras e as serras de correntes sobressalentes prescritas pelo fabricante. Barras e serras de corrente incorretas podem levar a um rompimento da corrente ou a contragolpes. - Siga as instruções do fabricante para afiar e para a manutenção da corrente da serra. Limitadores de profundidade muito baixos aumentam a tendência a contragolpes.

Dados técnicos do aparelho

Serra de corrente		AKE 30-19 S	AKE 35-19 S	AKE 40-19 S
N° de encomenda		3 600 H36 D..	3 600 H36 E..	3 600 H36 F..
Fixar a corrente sem utilizes ferramentas (SDS)		●	●	●
Consumo de potência	[W]	1900	1900	1900
Velocidade da corrente (em marcha em vazio)	[m/s]	12	12	12
Comprimento da lança	[cm]	30	35	40
Estrela de desvio		-	●	●
Travão de contragolpe		●	●	●
Travão de inércia		●	●	●
Tipo de serra de corrente		3/8" - 90	3/8" - 90	3/8" - 90
Espessura do elo propulsor	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Número dos elos propulsores		45	52	57
Quantidade de enchimento do compartmento de oleo	[ml]	200	200	200
Lubricação automática da corrente		●	●	●
Esbarro de garras		●	●	●
Peso sem cabo de rede, aprox. **	[kg]	4,2	4,3	4,4
Classe de proteção		□ / II	□ / II	□ / II

**medido com carril e corrente. Nota: Observe o número do produto sobre a lista de identificações do seu aparelho, pois as designações comerciais dos diversos aparelhos podem variar. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Com impedância de rede inferior a 0.25 Ohm, não é de se esperar interferências.

Utilização de acordo com as disposições

O aparelho é determinado para cortar árvores, assim como para serrar troncos, galhos, vigas de madeira, tábuas, etc. e pode ser utilizado para cortes longitudinais e transversais ao sentido das fibras da madeira. Este aparelho é apropriado para serrar materiais minerais.

Introdução

Este manual contém instruções sobre a montagem correta e a utilização segura da sua serra de corrente. É importante que estas instruções sejam lidas atentamente.

Componentes fornecidos

Todas as peças do aparelho devem ser retiradas cuidadosamente da embalagem e deverá controlar se está tudo completo:

• Serra de corrente Cobertura
• Serra de corrente
• Lança
• Proteção da corrente
• Óleo de aderência para correntes de serra (80 ml)
• Instrução de Serviço

Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.

A Elementos do aparelho

1 Punho traseiro 2 Interruptor de ligar/desligar 3 Bloqueio de ligação 4 Fecho do tanque de óleo 5 Acionamento do trabalho de corrente 6 Marca "Trava da corrente liberada" 7 Punho dianteiro 8 Estrela de desvio 9 Proteção da corrente 10 Corrente de serra 11 Lança 12 Esbarro de garras 13 Anel para tensão da corrente, vermelho 14 Manipulo de aperto 15 Cobertura 16 Ressalto para tensão de corrente 17 Pino de fixação

18 Nervura de guia da lança 19 Bocal de óleo 20 Símbolo do sentido de marcha e de sentido de corte 21 Roda da corrente 22 Pino de retenção da corrente 23 Ficha de rede** 24 Número de série

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conteúdo de fornecimento!

Para sua segurança

Atenção! Antes de trabalhos de manutenção ou de limpeza, caso o cabo estiver cortado, danificado ou emaranhado, deve desligar a serra de corrente e puxar a ficha da tomada.

Cuidado! Não tocar nas correntes em movimento.

A serra de corrente não deve de modo algum ser operada nas proximidades de pessoas, crianças ou animais, tampouco após o consumo de álcool, drogas ou de medicamentos narcotizantes.

Segurança elétrica

Para a sua segurança, esta máquina tem um isolamento duplo e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilize cabos de extensão homologados. Só devem ser utilizados cabos de extensão do modelo H07 RN-F ou IEC (60245 IEC 66).

Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, devem ser utilizados cabos com os seguintes diâmetros do condutor:

• 1,0 mm² : máximo comprimento de 40 m
• 1,5mm²: (máximo comprimento de 60 m)
• 2,5 mm²: máximo comprimento de 100 m

Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deverá ser controlado antes de cada funcionamento.

Indicação para produtos que não foram vendidos na GB: ATENÇÃO: Para a sua segurança é necessário que a ficha 23 da boaira esteja ligada ao cabo de extensão 25, exatamente como indicado na figura.

O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com uma redução de tração. O cabo de ligação deve ser controlado regularmente, para verificar se há danos e ser utilizado em perfeito estado de estrutura.

Se o cabo de ligação estiver danificado, este deve ser reparado numa oficina de serviço autorizada Bosch.

Montagem/tensão da corrente da serra

• Durante o manuseio da serra de corrente, usar sempre luvas de proteção.

Montagem da serra e da corrente de serra

1. Desembalar cuidadosamente todas as peças.
2. As setas sobre o anel de tensão da corrente 13 e a cobertura 15 devem coincidir.

Só devem ser utilizadas correntes de serra com uma espessura de elemento propulsor (largura da ranhura) de 1,1 mm.

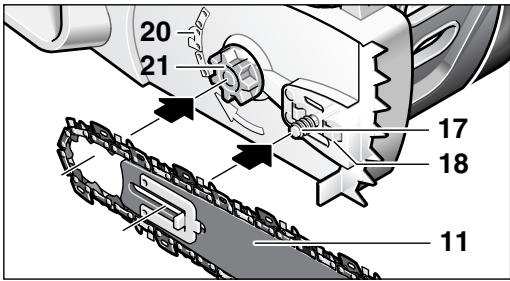

1. Colocar a corrente de serra 10 na ranhura da lança 11. Observe o sentido correto da marcha. Comparar a corrente com o símbolo de sentido de marcha 20. Assegure-se de que o ressalto para tensão da corrente 16 aponte para fora.

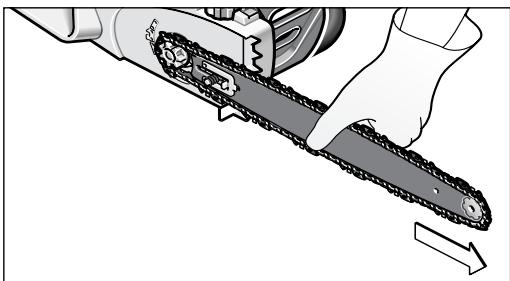

1. Colocar os elos da corrente em volta da roda da corrente 21 e aplicar a lança 11 de modo que as ranhuras de guia da lança 18 que se encontram na frente e atrás dos pinos de fixação 17 engatem no orifício oblongo da lança 11.

1. Controlar se todas as partes estão corretamente colocadas e que mantenham a lança com a corrente nesta posição.

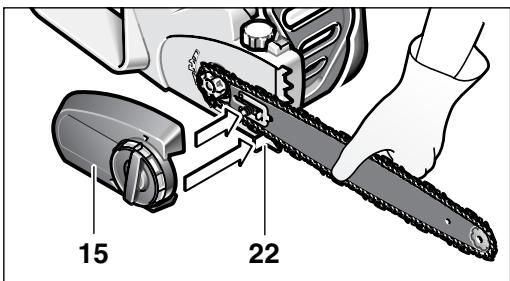

1. Colocar a cobertura com exatidão e assegurar que o pino de retenção da corrente 22 venha a parar na ranhura de guia da cobertura 15.

1. Apertar levemente a cobertura 15 com o Manipulo de aperto 14.

A corrente de serra não está tensionada. Esticar a corrente de serra como descrito em "Esticar a corrente de serra" ponto 1-7.

A Esticar a corrente de serra

A tensão da corrente deve ser controlada antes de iniciar o trabalho, após os primeiros cortes e durante o trabalho com a serra, regularmente a cada 10 minutos. Principalmente no caso de correntes de serra novas, deverá contar inicialmente com maiores alargamentos.

A vida útil da corrente de serra depende principalmente de uma lubrificação suficiente e uma tensão correta.

Não esticar a corrente de serra se esta estiver demasiadamente aquecida, pois ela se encolherá antes de arrefecer, e estaria muito esticada sobre a lança.

1. Colocar a serra de corrente sobre uma superfície plana.
2. Soltar o Manipulo de aperto da corrente 14 por aprox. 1 a 3 voltas no sentido contrário dos ponteiros do relógio, para soltar a lança.
3. Controlar, se os elos da corrente se encontram corretamente na nervura de guia da lança 11 e sobre a roda da corrente 21.

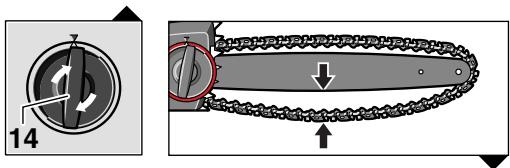

1. Girar o anel vermelho para esticar a corrente 13 no sentido dos ponteiros do relógio, até alcançar a tensão correta da corrente. O mecanismo de catraca evita o alívio da tensão da corrente. Se houver dificuldades de girar o anel para esticar a corrente 13, será necessário continuar a soltar o Manipulo de aperto 14 no sentido dos ponteiros do relógio. O Manipulo de aperto 14 pode girar, quando o anel para esticar a corrente 13 for ajustado.

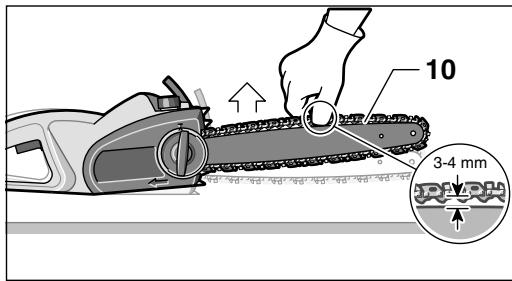

2. A corrente de serra 10 está corretamente esticada, se puder ser elevada no centro por aprox. 3 a 4 mm. Isto deveria ser realizado, puxando com uma mão a corrente de serra para cima, contra o peso próprio do aparelho.

1. Se a corrente de serra 10 tiver sido demasiadamente esticada, deverá girar o anel para esticar a corrente 13 no sentido contrário dos ponteiros do relógio e aliviar a tensão.
2. Fixar a lança 11 girando o Manipulo de aperto 14 para a direita, quando a corrente de serra 10 estiver perfeitamente esticada. Não usar ferramentas.

A B Lubrificação da corrente

Importante: A serra de corrente não é fornecida cheia de óleo de corrente de serra. É importante que esta seja abastecida com óleo antes da utilização. A utilização da serra de corrente sem óleo de aderência para correntes de serra ou com um nível de óleo inferior à marca mínima levará à danificação da serra de corrente.

A vida útil e a potência de corte da corrente dependem de uma lubrificação ideal. Por este motivo, a serra de corrente é automaticamente lubrificada com óleo de aderência para correntes de serra durante o funcionamento através do local de óleo 19.

Encher o tanque de óleo:

• Apoiar a serra de corrente com o feito do tanque de óleo 4 para cima, sobre uma base apropriada.
• Limpar com um pano a área em volta do fecho do tanque de óleo 4 e desaparafusar o fecho.
• Não remover o FILTER intercalado ao abastecer.
• Encher o tanque de óleo com óleo biodegradável Bosch para correntes de serra.
• Observe que não entre sujidade no tanque de óleo. Aparafusar novamente o fecho do tanque de óleo 4 e fechar.

Importante: Para possibilitar a troca de ar entre o tanque de óleo e o meio ambiente, existem quatro pequenos canais de compensação entre o crivo e o fecho do tanque, pelos quais pode escapar um pouco de óleo. Tenha atenção que a serra sempre será depositada na posição horizontal (fecho do tanque de óleo 4 para cima).

Utilize exclusivamente óleo de aderência biodegradável recomendado, para evitar um dano da serra de corrente. Jamais utilize óleo reciclado ou óleo velho. O emprego de óleo não homologado invalida a garantia.

Colocar em funcionamento

Tenha em atenção a tensão de rede! A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.

Ligar e desligar

Segurar a serra de corrente como descrito em "Trabalhar com a serra de corrente".

Para colocar em funcionamento o aparelho, deverá pressionar o bloqueio de ligação 3, pressionar completamente o interruptor de ligar/desligar 2 e mantê-lo nesta posição. Agora poderá soltar o bloqueio de ligação 3.

Para desligar, solte o interruptor de ligar/desligar 2.

Após terminar de serrar, não deverá parar a corrente de serra acionada pela proteção dianteira para a maior (ativar o trabalho de contra-golpe).

Travão de contragolpe/travão de inércia

A serra de corrente está equipada com os seguintes dispositivos de proteção:

O travão de inércia trava a corrente logo que for solto o interruptor de ligar/desligar 2.

O travão de contragolpe é um mecanismo de proteção que é acionado através da proteção dianteira para as mãos 5 no caso de um contragolpe do aparelho. A corrente para dentro de instantes.

Executar um teste de funcionamento de tempos em tempos. Deslocar a proteção para as mãos 5 para a frente (posição 2), de modo que o ponto vermelho 28 esteja visível sob a marcação 6 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deve puxar para trás a proteção dianteira para as mãos 5 (posição 1), de modo que o ponto vermelho 28 esteja encoberto pela marcação 6. (veja figura D)

Trabalhar com a serra de corrente

Antes de serrar

As seguintes verificações devem ser realizadas antes de colocar o aparelho em funcionamento e regularmente durante o processo de serrar:

• A serra de corrente está em estado seguro de funcionamento?
• O tanque de óleo está cheio? Controlar o nível de óleo 26 antes do trabalho e regularmente durante o trabalho. Abastecer com

óleo, logo que o nível de óleo alcançar o canto inferior da janela de visão. Um abastecimento é suficiente para aprox. 15 minutos, de acordo com as pausas e a intensidade do trabalho.

• A corrente está esticada corretamente e afiada? A tensão da corrente deve ser controlada a cada 10 minutos durante o trabalho. Principalmente no caso de novas correntes de serra, deverá contar com maiores alargamentos. O estado da corrente de serra tem uma grande influência sobre a potência de corte. Só correntes afiadas protegem contra sobrecarga.
• O travão de contragolpe está liberado e o seu funcionamento assegurado?
• Está a usar o equipamento de proteção necessário? Usar óculos de proteção e protetor de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Roupas de proteção apropriadas reduzem o risco de lesões devido a material serrado a voar ou contacto acidental com a corrente de serra.

D Contragolpe da serra

Um contragolpe é um golpe repentino da serra de corrente para cima ou para baixo, que pode ocorrer quando a ponta da lança entra em contacto com o material a ser serrado ou quando a corrente emperra.

No caso de um contragolpe da serra, a máquina reage de modo descontrolado e imprevisto e pode provocar graves lesões no operador ou em pessoas que se encontrem nas proximidades da área de serra.

Cortes laterais, oblíquos e longitudinais devem ser realizados com maior cuidado, pois nestes casos não é possível aplicar o esbarro de garras 12.

Para evitar um contragolpe da serra:

• Conduzir a serra de corrente de forma mais plana possível.
• Jamais trabalhar com uma corrente de serra solta, alargada ou fortemente gasta.
• Afiar a corrente de serra como previsto.
• Jamais serrar numa altura superior aos ombros.
• Jamais serrar com a ponta da lança.
• Sempre segurar a serra de corrente firmemente com ambas as mãos.
• Utilize sempre uma corrente de serra com bloqueio de contragolpe Bosch.
• Utilize o esbarro de garras 12 como alavanca.
• Observe a tensão correta da corrente.

Comportamento geral

Sempre segurar a serra de corrente firmemente com ambas as mãos, a mão esquerda no punho dianteiro e a mão direita no punho traseiro. Sempre envolver firmemente o punho com polegar e dedos. Jamais serrar com uma mão. O cabo elétrico deve sempre ser conduzido para trás, ser mantido afastado da corrente de serra e do material serrado, e posicionado de modo que não possa ficar preso em galhos e ramos. Apenas operar a serra de corrente mantendo uma posição firme e segura. Manter a serra de corrente levemente à direita do próprio corpo. Antes de entrar em contato com a madeira, a corrente deve estar em plena velocidade. Enquanto isto, utilizar o esbarro de garras 12 para a fixação da serra de corrente sobre a madeira. Durante o processo de serrar, utilizar o esbarro de garras como alavanca.

Ao serrar galhos ou troncos com maiores diâmetros, deve-se deslocar o esbarro de garras para um ponto inferior. Para isto, deve-se deslocar para trás a serra de corrente para soltar o esbarro de garras e recolocá-la novamente numa posição inferior. A serra não deve ser retirada do corte.

Ao serrar, não se deve premir com toda a força sobre a corrente de serra, mas sim permitir que esta possa trabalhar, exercendo uma leve pressão de alavanca sobre o esbarro de garras 12.

Jamais operar a serra de corrente com braços esticados. Não tente serrar em locais de difícil acesso, ou estando em pé sobre uma escada. Jamais serrar numa altura acima dos ombros.

Melhores resultados de serrar são alcançados se a velocidade da corrente não for reduzida devido à sobrecarga.

Cuidado no final do corte de serra. Logo que a serra estiver fora do corte, a força de corte altera-se inesperadamente. Há perigo de acidente para pernas e pés.

Apenas remova a serra do corte com a corrente de serra em movimento.

Serrar troncos

Observar as seguintes diretivas de segurança:

Depositar o tronco como indica na figura e apoiar, de modo que o corte não se feche e emperre a corrente de serra.

Antes de serrar, deve-se arranjar e fixar pequenas peças de madeira.

Só serrar objetos de madeira. Evitar o contato com pedras e pregos, pois estas podem ser atirados para cima, podendo danificar a corrente da serra ou ferir gravemente o utente ou as pessoas que se encontram ao redor.

Não permitir que a serra em movimento entre em contato com cercas de arame ou com o chão.

A serra não é apropriada para cortar galhos finos.

Cortes longitudinais devem ser executados com muito cuidado, pois não é possível utilizar o esbarro de garras 12. Conduzir a serra num ângulo plano, para fazer um contragolpe.

Durante o trabalho de serra em declives, devem ser sempre segurados os troncos e materiais a serem serrados que se encontram por cima ou nas laterais.

Devido ao risco de tropeçar, deve-se tomar cuidado com restos de troncos, galhos, raízes etc.

H. Serrar madeira sob tensão

Há grande perigo de acidentes ao serrar madeiras, galhos ou árvores sob forte tensão. Nestes casos, deve-se tomar muito cuidado. Este trabalho só deveria ser executado por pessoas especializadas e devidamente instruídas.

Se houver madeira em ambos os lados, deve-se primeiramente cortar por cima (Y) um terço do diâmetro do tronco e em seguida cortar o tronco por baixo (Z) no mesmo lugar, para evitar estilhaços e que a serra emperre. Evite o contato da corrente de serra com o chão. Se apenas houver madeira de um lado, deve-se primeiramente cortar por baixo (Y) um terço do diâmetro para cima e em seguida, no mesmo lugar, cortar o tronco por cima (Z), para evitar estilhaços e que a serra emperre.

Cortar árvores

! Sempre utilizar um capacete como proteção contra galhos que possam cair.

Com a serra de corrente só deverão ser cortadas árvores com um diâmetro de tronco inferior ao comprimento da lança.

Proteger a área de trabalho. Observe que não se encontrem pessoas ou animais na área de queda da árvore.

Jamais tente liberar uma serra emperrada com o motor em funcionamento. Utilize cunhas de madeira para liberar a corrente de serra.

Se duas ou mais pessoas estiverem a cortar ou abater ao mesmo tempo, a distância entre as pessoas a abater e cortar deveria ter no mínimo o dobro da altura da árvore a ser abatida. Ao abater árvores, deve-se observar que outras pessoas não sejam sujeitas a quaisquer perigos, que não sejam atingidos cabos elétricos e que não sejam causados danos materiais. Se uma árvore entrar em contato com um cabo elétrico, deve-se informar imediatamente a companhia de energia elétrica responsável.

Ao trabalhar em declives, o operador da serra de corrente deveria permanecer na área acima da árvore a ser abatida, quando a árvore for cortada, ela provavelmente irá tombar e rolar declive abaixo.

2. Antes de abater, deveria planear um caminho de fuga e, se necessário, abrir um caminho. O caminho de fuga deveria percorrer diagonalmente para trás da LINHA de queda prevista. 3. Antes de abater uma árvore, deve-se considerar a inclinação natural da árvore, a posição dos galhos maiores e a direção do vento, para poder avaliar a direção na qual a árvore tende a cair. Livrar a árvore de sujeiras, pedras, cascas soltas, pregos, grampos e arames.

Abrir a Boca: Abrir, na direção de queda, uma Boca (X - W) com uma profundidade de 1/3 do diâmetro da árvore. Primeiro fazer o corte horizontal inferior. Desta forma evita-se que a corrente de serra ou o carril de guia emperre ao fazer o segundo corte.

Fazer o corte de abate: O corte de abate (Y) deve ser feito no mínimo 50 mm acima do corte horizontal da boa. O corte de abate deve ser executado paralelamente ao corte horizontal da boa. O corte de abate deve ser feito de modo que ainda permaneça uma parte não cortada (dobradiça) entre a linha de abate e a boa. A dobradiça evita que a árvore possa virar e tomar para o lado errado. Não cortar a dobradiça.

Aproximando-se da dobradiça, o corte de abate deveria provocar a queda da árvore. Se houver risco da árvore tombar numa direção não desejada, ou se a árvore balançar para trás, emperrando a corrente de serra, deverá interromper o corte de abate e introduzir cunhas de madeira, plástico ou alumínio para abrir o corte e para forçar a árvore a cair na direção desejada.

Quando a árvore começar a cair, deverá remover a serra de corrente do corte, desligá-la, depositá-la e deixar a área de perigo pelo caminho de fuga planeado. Atenção com galhos a cair e ter cuidado para não tropeçar.

Introduzindo uma cunha (Z) no corte horizontal, será agora possível alcançar que a árvore tombe.

Quando a árvore começar a cair, deverá prestar atenção nos galhos ou gravetos que possam cair.

Desgalhar

Neste processo de trabalho são cortados os galhos de árvores deitadas a baixo. Ao desgalhar, os galhos maiores e apontados para baixo, que apoiam a árvore, devem ser deixados por enquanto. Primeiramente deverão ser cortados os galhos menores, como indica a figura. Galhos sob tensão deverão ser cortados de baixo para cima, para evitar que a serra seja entalada.

Cortar troncos ao comprimento

Neste processo de trabalho, a árvore deitada a baixo é cortada em pedaços. Manter uma posição segura e distribuir o seu peso uniformemente sobre ambos os pés. Se possível, deverá escorar e apoiar o tronco com galhos, barras ou cunhas. Seguir as simples instruções para serrar com dificuldade.

Serrar o tronco por cima, com ele completamente apoiado, como indica a figura.

M Quando o tronco está apoiado sobre uma extremidade, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de baixo e em seguida o resto por cima, na altura do corte inferior. N Quando o tronco está apoiado sobre ambas as extremidades, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de cima e em seguida o lado de baixo, na altura do corte superior. Para serrar em declives, como indica a figura, deverá sempre posicionar-se acima do tronco. Para fazer o controle total no momento de "corte", deverá reduzir a força de pressão ao alcançar o fim do corte, sem soltar os punhos da serra de corrente. Tenha cuidado para que a serra de corrente não entre em contato com o chão. Após a execução do corte, deverá aguardar a paragem da serra de corrente, antes de remover a serra de corrente. Sempre desligar o motor da serra de corrente, antes de se deslocar de árvore para árvore.

Manutenção e limpeza

Puxar a ficha de rede antes dos trabalhos de manutenção.

Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável.

Controlar regularmente a serra de corrente, para verificar se há falhas nítidas, como p. ex. uma corrente de serra solta, pendurada ou danificada, fixações soltas e peças gastas ou danificadas.

Ao desmontar a corrente de serra, deve observar que esta tenha sido previamente solta com o anel para esticar corrente 13. Caso tiver esquecido de aliviar a tensão da corrente, poderão ocorrer defeitos no grupo SDS.

Controlar se as coberturas e dispositivos de proteção estão intactos e corretamente montados. Reparações ou trabalhos de manutenção necessários devem ser executados antes da aplicação da serra de corrente.

Se a serra de corrente, no entanto, apesar de cuidados processos de fabricação e de controle, vier a falhar, deverá permitir que estas reparações sejam executadas por uma oficina autorizada de serviços pós-venda para ferramentas elétricas Bosch.

Antes da expedição da serra de corrente é imprescindível esvaziar o tanque de óleo. Para isto deverá retirar o crivo do tanque e em seguida recolocá-lo.

No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

A Substituir/mudar de lado a corrente de serra e a lança

Controlar a corrente de serra e a lança de acordo com a secção "Esticar a corrente de serra".

A ranhura de guia da lança se desgasta com o passar do tempo. Ao substituir a corrente de serra, deverá girar a lança por 180°, para compensar o desgaste.

No caso de modelos SDS, deverá remontar o ressalto para tensão de corrente 16 sobre a lança.

Controlar a roda de corrente 21. Se esta estiver gasta devido à alta carga ou danificada, deverá ser substituída numa oficina de serviço pós-venda.

Afiar a corrente de serra

A corrente de serra pode ser reafiada de forma correta em qualquer oficina de serviço pós-venda para ferramentas elétricas Bosch. Com o dispositivo Bosch para afiar correntes de serra ou com o Dremel-Multi com adaptador para afiar 1453, também é possível reafiar a corrente. Observar a instrução para afiar, que se encontra em anexo.

Controlar o automático de óleo

A lubrificação automática da corrente pode ser controlada, ligando a serra e apontando-a no sentido de um papelão ou papel colocado sobre o solo. Atenção, não contactar o chão com a corrente, mantenha uma distância de segurança de 20 cm . Se observar a formação de uma pista de óleo, significa que o automático de óleo está a funcionar corretamente. Se não houver uma pista de óleo, apesar do tanque de óleo estar cheio, leia "Localização de erros" ou dirija-se a uma oficina de serviço pós-venda Bosch.

Acessórios

Corrente de serra e lança

AKE 30-19 S. F 016 800 259

AKE 35-19 S. F016800260

AKE 40-19 S. F 016 800 261

Serra de corrente

AKE 30-19 S. F 016 800 256

AKE 35-19 S. F 016 800 257

AKE 40-19 S. F 016 800 258

Limpeza

Jogo para afiar/limpar corrente.... F 016 800 262

Óleo de aderência de corrente,

1 litro. 2607000181

Outros acessórios

Luvas. 2607000134

Óculos de proteção. F 016 800 178

SNR 19 Proteção auricular

(Redução do nível acústico

19 dB (A) 2607990042

SNR 24 Proteção auricular

(Redução do nível acústico

24 dB (A)) 2607990043

B Limpeza/Armazenamento

Limpar a carcaça de plástico da serra de corrente com auxílio de uma escova macia e um pano limpo. Não utilizar água, solventes nem produtos para polir. Remover todas as sujidades, principalmente das aberturas de ventilação 27 do motor.

Após um período de aplicação de 1 a 3 horas, deverá desmontar a cobertura 15, a lança e a corrente e limpá-los com auxílio de uma escova.

A área sob a cobertura 15, a roda da corrente 21 e a fixação da lança devem ser limpas com uma escova. Limpar o bocal de óleo 19 com um pano limpo.

No caso de mecanismos de tensão de corrente rígidos, deverá retirar da cobertura 15 a tampa 29, girar o Manipulo de aperto 14 e o anel para esticar corrente 13 em sentidos opostos, de modo que os sedimentos no interior do mecanismo possam se soltar e em seguida cair para fora. Dar leves golpes sobre a cobertura 15, no caso do mecanismo estar muito grudado, limpar com uma escova macia ou com ar comprimido, mas de modo a não utilizar ferramentas.

Se a serra de corrente for armazenada por longo tempo, deverá limpar a corrente de serra e a lança.

A serra de corrente deve ser armazenada em local seguro e seco e fora do alcance de crianças.

Para evaporar fugas, assegure-se de que o aparelho seja depositado na horizontal (bujão de enchimento de óleo 4).

Para a recarga na embalagem original, é necessário esvaziar completamente o tanque de óleo.

Localização de erros

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de solução, caso a sua máquina não funcione de forma correta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço.

Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintoma	Causa provável	Solução
A serra de corrente não funciona	O trabalho de contragolpe foi acontecidoNenhum abastecimento de correnteelectricaTomada com defeitoCabo de corrente electrica com defeitoFusível com defeito	Puxar a proteção para a maior 5 de volta para a posicao ①, de modo que o punto vermelho está encobertoControlar o abastecimento de correnteelectricaTentar outra fonte de corrente, se necessário mudarControlar o cabo, se necessário subsituirSubstituir fusível
A serra de corrente trabalha intermitentemente	Cabo de corrente electrica com defeitoMau contacto externoMau contacto internoInterruptor de ligar/desligar com defeito	Controlar o cabo, se necessário subsituirDirija-se a uma oficina especializada BoschDirija-se a uma oficina especializada BoschDirija-se a uma oficina especializada Bosch
Corrente de serra seca	Nenhum oleo no tanqueA evacuação de ar no fecho do tan-que de oleo está entupidoO canal de escape de oleo está obs-truído	Encher com oleoLimpar o fecho do tanque de oleoDesobstruir o canal de escape de oleo
Travão de contragolpe/travão de inércia	A corrente não é travada	Dirija-se a uma oficina especializada Bosch
Corrente/carril de guia quente	Nenhum oleo no tanqueA evacuação de ar no fecho do tan-que de oleo está entupidoO canal de escape de oleo está obs-truídoTensão de corrente muito altaCorrente embotada	Encher com oleoLimpar o fecho do tanque de oleoDesobstruir o canal de escape de oleoAjustar a tension da correnteReafiar a corrente ou substituir
A serra de correntearranca, vibra ou não serra correctamente	Tensão da corrente muito frouxaCorrente embotadaCorrente desgastadaOs dentes de corte meistram para adireção errada	Ajustar a tension da correnteReafiar a corrente ou substituirSubstituir a correnteMontar novamente a corrente de serra com os dentes na direção correcta

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Somente países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

onais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Declaração de conformidade

Valores de medida de acordo com 2000/14/CE (distância 1 m) e DIN 50 144.

O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 92 dB (A). Nível de potência acústica 103 dB (A).

Utilize protetores auriculares!

A aceleração avaliada é tipicamente de 11 m/s².

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 60745, conforme as disposições das diretivas 98/37/CE, 2000/14/CE, 2004/108/CE.

Controle de modelos CE N° 210888100.01 CE pelo serviço de exames notificado N° 0344.

2000/14/CE: O nível garantido de potência acústica LWA é inferior a 104 dB (A). Processo de avaliação da conformidade conforme anexo V.

Documentação técnica conduzida por PT-LG/EAE em Stowmarket, Inglaterra.

Leinfelden, 01.10.2007.

Dr. Egbert Schneider

Reservado o direito a modificações
