AKE 40-19 S - Kettensäge BOSCH - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts AKE 40-19 S BOSCH als PDF.
| Produkttyp | Elektrische Kettensäge |
| Marke | BOSCH |
| Modell | AKE 40-19 S |
| Aufnahmeleistung | 1900 W |
| Schnittgeschwindigkeit (Leerlauf) | 12 m/s |
| Führungsschienenlänge | 40 cm |
| Kettentyp | 3/8\" - 90, Dicke 1,1 mm, 57 Treibglieder |
| Öltankkapazität | 200 ml |
| Gewicht (ohne Kabel) | 4,4 kg |
| Netzspannung | 230 V, 50 Hz |
| Schutzklasse | II (Schutzisolierung) |
| Kickback-Bremse | Ja |
| Startbremse | Ja |
| Werkzeuglose Kettenspannung (SDS) | Ja |
| Automatische Schmierung | Ja |
| Feststellkrallen | Ja |
| Schalldruckpegel | 92 dB(A) |
| Schallleistungspegel | 103 dB(A) |
| Beschleunigungswert | 11 m/s² |
| Maximale Verlängerungskabellänge (1,5 mm²) | 60 m |
Häufig gestellte Fragen - AKE 40-19 S BOSCH
Benutzerfragen zu AKE 40-19 S BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kettensäge kostenlos im PDF-Format! Finden Sie Ihr Handbuch AKE 40-19 S - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AKE 40-19 S von der Marke BOSCH.
BEDIENUNGSANLEITUNG AKE 40-19 S BOSCH

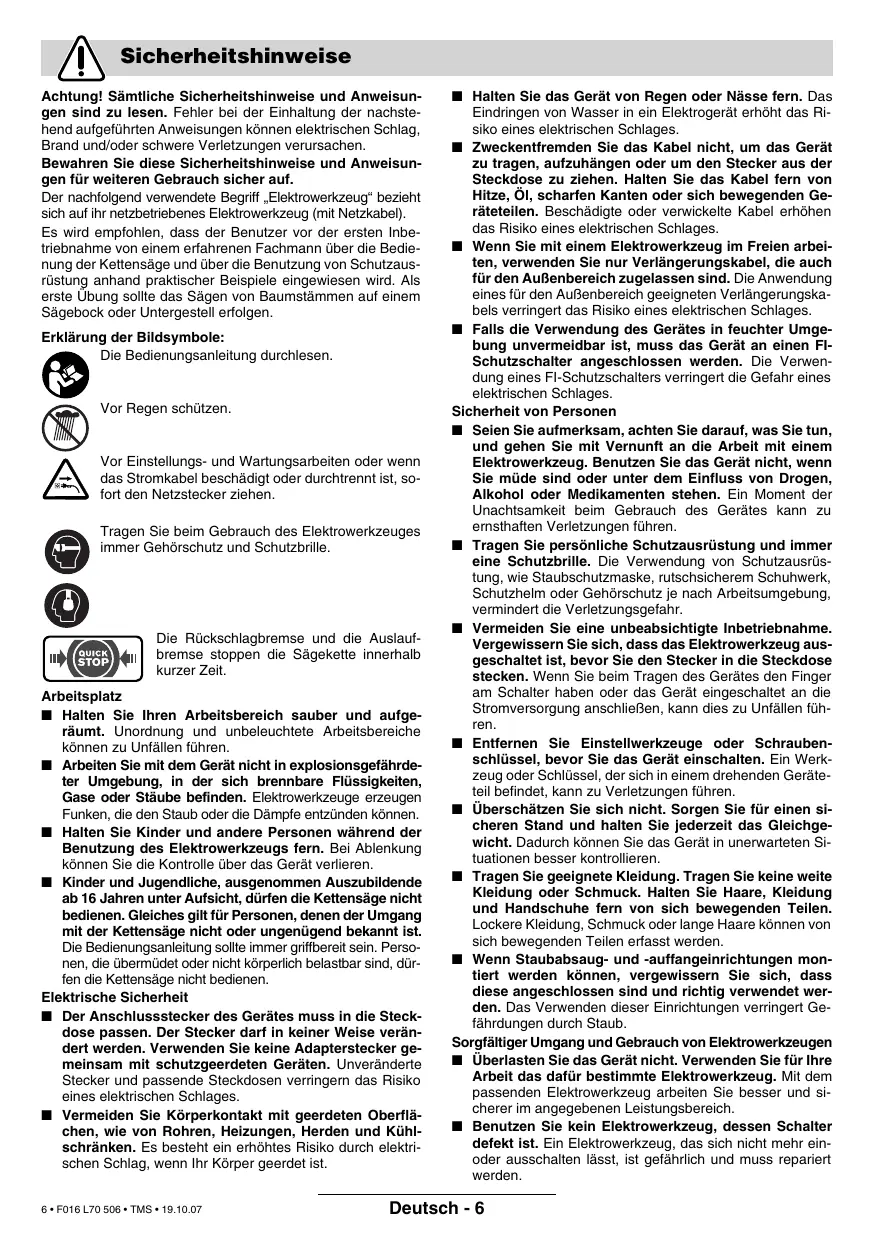

Achtung! Sämtliche Sicherheitschinweise und Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie diese Sicherheitshinweise und Anweisungen für weiteren Gebrauch sichere auf.
Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf ihr netzbetriebenes Elektrowerkzeug (mit Netzkabel).
Es wird empfohlen, dass der Benutzer vor der ersten Inbetriebnahme von einem erfahrenen Fachmann über die Bedienung der Kettensäge und über die Benutzung von Schutzausstürgung anhand praktischer Beispiele eingewiesen wird. Als erstige Übung sollte das Sägen von Baumstätmen auf einem Sägebock oder Untergestell erfolgen.
Erklärung der Bildsymbole:
Die Bedienungsanleitung durchlesen.
Vor Regen schützen.
Vor Einstellungen- und Wartungsarbeiten oder wenn das Stromkabel beschädigt oder durchtrennt ist, sofort den Netzsteckerziehen.
Tragen Sie beim Gebrauch des Elektrowerkzeuges immer Gehorschutz und Schutzbrille.
Die Rückschlagbremse und die Auslaufbremse stoppen die Sägekette innerhalb kurzer Zeit.
Arbeitsplatz
Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
Arbeiten Sie mit dem Gerat nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugten Funken, die den Staub oder die Dampfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
■ Kinder und Jugendliche, ausgenommen Auszubildende ab 16 Jahren unter Aufsicht, * d * f die Kettensage nicht bedienen. Gleiches gitt fur Personen, * den der Umgang mit der Kettensage nicht oder ungenügendbekanst ist. Die Bedienungsanleitung sollte immer griffbereit sein. Personen, die e m d e oder nicht körperlich belastbar sind, * d f den die Kettensage nicht bedieren.
Elektrische Sicherheit
Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kuhl-schränken. Es besteht ein erhöthes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerätteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie zur Veränderungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.
Falls die Verwendung des Gerätes in feuchter Umgebung unvermeidbar ist, muss das Gerät an einen FI-Schutzschalter angeschlossen werden. Die Verwendung eines FI-Schutzschalters verringt die Gefahr eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrülle. Die Verwendung von Schutzausrüstung, wie Staubschutzmaske, rutschisicherem Schuhwerk, Schutzhelm oder Gehorschutz je nach Arbeitsumgebung, verminder die Verletzungsgefahr.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissemn Sie sich, dass das Elektrowerkzeug ausgegeschellt ist,vor Sie den Stecker in die Steckdose stecken.Wenn Sie beim Tragen des Gerates den Finger am Schalter haben oder das Gerat eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
■ Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerat in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Geldahrdungen durch Staub.
Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen
■ Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
■ Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Gerätes.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
■ Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
■ Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwirkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgegebenen Anwendungen kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersona! und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Warnhinweise für Kettensägen:
- Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeitsmen mit einer Kettensage kann ein Moment der Unachtsamkeit dazu führten, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
- Halten Sie die Kettensäge mit ihrer rechten Hand am hinteren Handgriff und mit ihrer linken Hand am vorderen Handgriff fest. Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risiko von Verletzungen und damit nicht angewendert werden.
Tragen Sie Schutzbrille und Gehorschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Fußbewircht employen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.
Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.
Achten Sie immer auf einen festen Stand und benutz-zen Sie die Kettensage nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitem zum Verlust der Kontrolle über die Balance und der Kettensage führen.
Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, das dieser zusückfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreiBen.
Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht führen.
Tragen Sie die Kettensäge am vorderen Griff mit stillstehender Sägekette und nach hinten zeigender Führungschiene. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringeret die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
■ Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
- Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
Nur Holz sagen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist - Beisiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plastik, Mauerwerk oder Baummaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäß Arbeiten kann zu gefährlichen Situationen führen.
Ursachen und Vermeidung eines Rückschlags:
- Rückschlag kann außfreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.
- Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinteren gerichteten Reaktion führen, bei der die Führungssschiene nach oben und in Richtung der Bedienperson geschlagen wird.
- Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bediennerrichtung zurückstoßen.
- Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:
■ Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
- Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unwarteten Situationen ermöglich.
■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägeketten können zum Reifen der Kette oder zu Rückschlag führen.
- Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.
Gerätekennwerte
| Kettensäge | AKE 30-19 S | AKE 35-19 S | AKE 40-19 S | |
| Bestellnummer | 3 600 H36 D.. | 3 600 H36 E.. | 3 600 H36 F.. | |
| Werkzeuglosses Spannen der Kette (SDS) | ● | ● | ● | |
| Leistungsaufnahme | [W] | 1900 | 1900 | 1900 |
| Kettengeschwindigkeit (im Leerlauf) | [m/s] | 12 | 12 | 12 |
| Schwertlänge | [cm] | 30 | 35 | 40 |
| Umlenkstern | - | ● | ● | |
| Rückschlagbremse | ● | ● | ● | |
| Auslaufbremse | ● | ● | ● | |
| Sägekettentyp | 3/8" - 90 | 3/8" - 90 | 3/8" - 90 | |
| Treibgliedstärke | [mm] | 1,1 (0,043") | 1,1 (0,043") | 1,1 (0,043") |
| Anzahl der Treibglieder | 45 | 52 | 57 | |
| Füllmenge Öl-Vorratsbehälter | [ml] | 200 | 200 | 200 |
| Automatische Kettenschmierung | ● | ● | ● | |
| Krallenanschlag | ● | ● | ● | |
| Gewicht ohne Netzkel, ca. ** | [kg] | 4,2 | 4,3 | 4,4 |
| Schutzklasse | ☐ / II | ☐ / II | ☐ / II | |
**gemessen mit Schiene und Kette
Hinweis:itte die Sachnummer auf dem Typschild ihres Gerates beachten, die Handelsbezeichnungen einzelner Gerate konnen varieren.
Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei umgūnstigen Netzbedingungen konnen Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0.25 Ohm sind keine Störungen zu erwarten.
Bestimmungsgemäß Gebrauch
Das Gerät ist bestimmt zum Fällen von Bäumen sowie zum Sägen von Stämmen, Åsten, Holzbalken, Brettern, usw. und kann für Schnittle langs und quer zur Faserrüchtung des Holzes verwendet werden. Dieses Gerät ist nicht geeignet zum Sägen von mineralischen Werkstoffen.
Einleitung
Dieses Handbuch enthalt Anweisungen über die richtige Montage und den sicheren Gebrauch ihrer Kettensäge. Es ist wichtig, dass Sie diese Anweisungen sorgfältiglesen.
Lieferumfang
Alle Teile des Gerätes sind vorsichtig aus der Verpackung zu entnahmen und auf Vollständigkeit zu überprüfen:
- Kettensäge
- Abdeckung
- Sägekette
Schwert - Kettenschutz
- Sägekettenhaftöl (80 ml)
Bedienungsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.
A Geräteelemente
1 Hinterer Handgriff
2 Ein-/Ausschalter
3 Einschalsperre
4 Oltankverschluss
5 Rückschlagbremsen-Auslösing (Handschutz)
6 Markierung „Rückschlagbremse frei"
7 Vorderer Handgriff
8 Umlenkstern
9 Kettenschutz
10 Sägekette
11 Schwert
12 Krallenanschlag
13 Kettenspanning, rot
14 Spanngriff
15 Abdeckung
16 Kettenspannnocke
17 Befestigungsbolzen
18 Schwert-Führungssteg
19 Olduse
20 Laufrichtungs- und Schneidrichtungssymbol
21 Kettenrad
22 Kettenfangbolzen
23 Netzstecker*
24 Seriennummer
länderspezifiksch
Abgebildetes oder beschriebenes Zubehor besteht. Teilweise nicht zum Lieferumfang.
Achtung! Vor Wartungs- oder Reinigungsrarbeiten oder wenn das Kabel durchtrennt, beschädigt oder verwickelt ist, die Kettensäge ausschalten und den Netzsteckerziehen.
Vorsicht! Rotierende Kette nicht berühren.
Die Kettensäge auf keinen Fall in der Höhe von Personen, Kindern oder Tieren betreiben, ebenso nicht nach dem Konsum von Alkohol, Drogen oder der Einnahme von betaubenden Medikamenten.
Elektrische Sicherheit
Ohre Maschine ist zur Sicherheit schutzisoliert und benotigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Es dürfen nur Verlängerungskabel der Bauart H07 RN-F oder IEC (60245 IEC 66) verwendet werden.
Falls Sie für den Betrieb des Gerätes Verlängerungskabel verwenden, dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden:
- 1,0mm^2 : maximale Länge 40m
- 1,5 mm²: maximale Länge 60 m
- 2,5 mm²: maximale Länge 100 m
Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Diese FI-Schalter sollte vor jeder Benutzung überprüft werden.
Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 23 mit dem Verlängerungskabel 25 verbunden wird, wie im Bild gezeigt.
Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.
Das Verlägerungskabel muss mit einer Zugentlastung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und damit nur in gutem Zustand verwendet werden.
Wenn die Anschlussleitung beschädigt ist, damit sie nur von einer autorisierten Bosch-Werkstatt repariert werden.
Montage/Sägekette spannen
Erst nach vollständiger Montage die Kettensäge ans Stromnetz anschließen.
■ Bei Handhabung der Sägekette stets Schutzhandschuhe tragen.
A Montage von Schwert und Sägekette
- Alle Teile vorsichtig auspacken.

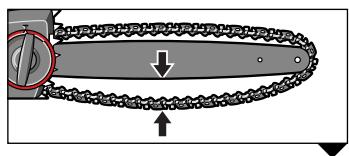

- Die zwei Pfeile auf dem Kettenspannring 13 und der Abdeckung 15 in Übereinstimmung brin-gen.
- Die Kettensäge auf einer geraden Fläche ablegen.
Es durren nur Sägeketten mit einer Treibglieddieke (Nutbreite) von 1,1 mm verwendet werden.

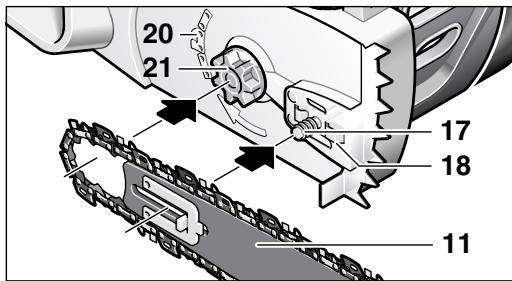

4. Die Sägekette 10 in die umlaufende Nut des Schwertes 11 einlagen. Auf die richtige Laufrichtung achten. Die Kette mit dem Laufrichtungssymbol 20 vergleichen. Sicherstellen, dass die Kettenspannocke 16 nach außen zeigt.

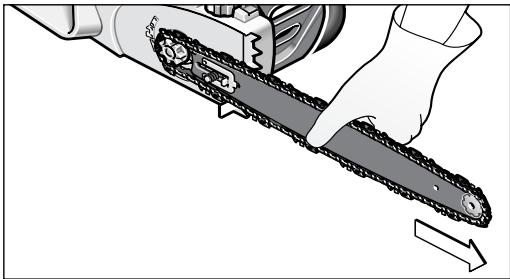

- Die Kettenglieder um das Kettenrad 21 legen und das Schwert 11 so aufsetzen, dass die vor und hinter dem Befestigungsbolzen 17 liegenden Schwert-Führungsstege 18 in das Langloch des Schwertes 11 greifen.
- Prufen, ob alle Teile gut platziert sind und das Schwert mit der Kette in dieser Position halten.

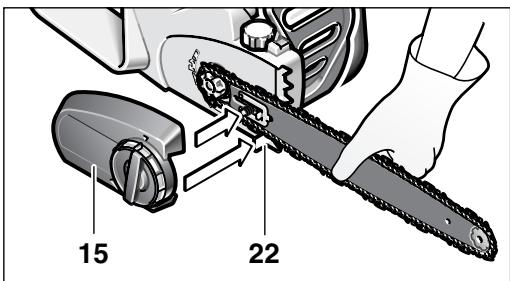

- Die Abdeckung,… aufsetzen und Sicherstellen, dass der Kettenfangbolzen 22 in den darauf vorgesehenen Führungsschlitz der Abdeckung 15 zum Liegen kommt.
- Die Abdeckung 15 mit dem Spanngriff 14 lose festziehen.
Die Sägekette ist noch nicht gespannt. Das Spannen der Sägekette erfolgt wie unter „Spannen der Sägekette“ Punkt 1-7 beschrieben.
A Spannen der Sägekette
Die Kettenspannung ist vor Arbeitsbeginn, nach den ersten Schnitten und während dem Sagen regelmäßige alle 10 Minuten zu überprüfen. Insbesondere bei neuen Sägeteken ist anfangs mit erhöhter Ausweitung zu rechnen.
Die Lebensdauer der Sägekette hängt maßgeblich von ausreichender Schmierung und richtiger Spannung ab.
Die Sägekette nicht spannen wenn sie stark erhitzt ist, da sie sich nach Abkühlung zusammenzieht und zu straff auf dem Schwert anliegt.
-
Die Kettensäge auf einer geraden Fläche ablegen.
-
Den Spanngriff 14 ca. 1-3 Umdrehungen gegen den Uhrzeigersinn offen, um die Schwertfeststellung zu offen.
- Prufen, ob die Kettenglieder richtig im Führungs-schlitz des Schwertes 11 und auf dem Kettenrad 21 liegen.
- Den roten Kettenspanning 13 rastend im Uhrzeigersinn drehen, bis die richtige Kettenspannung erreicht ist. Die Rastmechanik verhindert, dass sich die Kettenspannung lost. Lösst sich der Kettenspanning 13 nur schwer drehen, muss der Spanngriff 14 weiter gegen den Uhrzeigersinn gelöst werden. Der Spanngriff 14 darf sich mitdrehen, wenn der Kettenspanning 13 eingestellt wird.
- Die Sägekette 10 ist richtig gespannt, wenn sie in der Mitte um ca. 3 - 4mm angehoben werden kann. Dies sollte mit einer Hand durch Hochziehen der Sägekette gegen das Eigengewicht des Gerätes erfolgen.
- Wenn die Sägekette 10 zu stark gespannt wurde, den Kettenspanning 13 gegen den Uhrzeugersinn drehen und lockern.
- Bei optimal gespannter Sägekette 10 das Schwert 11 mit dem Spanngriff 14 rechtsdrehend festklemen. Kein Werkzeug verwenden.
A B Kettenschmierung
Wichtig: Die Kettensäge wird nicht mit Sägekettenhaftöl befindt gefelert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füssen. Die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum-Markierung führt zur Beschädigung der Kettensäge.
Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes die Sägekette über die Öldüse 19 automatisch mit Sägekettenhaftöl geschmiert.
Öltank fullen:
Die Kettensäge mit dem Öltankverschluss 4 nach oben auf einer geeigneten Unterlage abstellen.
- Mit einem Lappen den Bereich um den Öltank-verschluss 4 saubern und den Verschluss aufschauben.
- Den Filtereinsatz zum Befüllen nicht entfernen.
- Den Öltank mit biologisch abbaubarem Bosch-Sägekettenhaftöl befüllen.
- Darauf achten, dass kein Schmutz in den Öltank gelangt. Den Öltankverschluss 4 wieder aufschauben und verschreiben.
Wichtig: Um den Luftstaustausch zwischen Öltank und Umgebung zu erhögbaren, sind zwischen Sieb und Öltankverschluss vier keine Ausgleichskanäe vorhanden, durch die funktionsbedingt in geringem Maße Öl austreten kann.itte achten Sie darauf, dass die Säre immer waagrecht (Öltankverschluss 4 nach oben) abgestellt wird.
Ausschließlich empfohlenes, biologisch abbaubares Haftöl verwenden, um eine Beschädigung der Kettensäge zu vermeiden. Niemals recyclelter Öl oder Altöl verwenden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie.
Inbetriebnahme
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typ-schild des Gerätes übereinstimmen. Mit 230 V gekennzeichene Geräte können auch an 220 V betrieben werden.
Ein- und Ausschalten
Die Kettensäge halten wie bei „Arbeiten mit Kettenssäge" beschrieben.
Zur Inbetriebnahme des Gerätes die Einschalsperre 3 eindrücken, dann den Ein-/Ausschalter 2 durchdrücken und in dieser Stellung festhalten. Die Einschalsperre 3 kann jetzt losgelassen werden.
Zum Ausschalten den Ein-/Ausschalter 2 loslassen.
Nach dem Sägevorgang die Kettensäge nicht durch Betätigten des vorderen Handschutzes (Aktivieren der Rückschlagbremse) anhalten.
Rückschlagbremse/Auslaufbremse
Die Kettensäge ist mit zwei Schutzvorrichtungen ausgerüstet:
Die Auslaufbremse bremst die Kette nach Loslassen des Ein-/Ausschalters 2 ab.
Die Rückschlagbremse ist ein Schutzmechanismus, der bei zurückschlagendem Gerät über den vorderen Handschutz 5 ausgelost wird. Die Kette stoppt innerhalb kurzer Zeit.
Von Zeit zu Zeit einen Funktionstest durchfuhren. Den vorderen Handschutz 5 nach vorne schieben (Position 2), so dass der rote Punkt 28 unter der Markierung 6 sightbar wird und Kettensäge kurz einschalten. Die Kettearf nicht anlaufen. Um die Rückschlagbremse wieder zu entriegeln, den vorderen Handschutz 5 zurückziehen (Position 1), so dass der rote Punkt 28 unter der Markierung 6 verdeckt wird. (siehe Bild D)
Arbeiten mit der Kettensäge
Vor dem Sagen
Vor der Inbetriebnahme und regelmäßig während dem Sagen sind nachfolgende Überprüungen durchzuführen:
- Befindet sich die Kettensäge in einem Funktionssicheren Zustand?
- B Ist der Öltank gefüllt? Die Ölstandsanzeige 26 vor der Arbeit und regelmäß während der Arbeit überprüfen. Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 15 Minuten, abhängig von den Pausen und der Intensität der Arbeit.
- Ist die Kette richtig gespannt und geschärft? Die Kettenspannung während dem Sagen alle 10 Minuten überprüfen. Insbesondere bei neuen Sägeketten ist mit erhöher Ausweitung zu rechnen. Der Zustand der Sägekette beeinflusst wesentlich die Sägeleistung. Nur scharfe Ketten schützen vor Überlastung.
-
Ist die Rückschlagbremse gelöst und ihre Funktion gewährleistet?
-
Tragen Sie die erforderliche Schutzausrüstung? Benutzen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstungen für Kopf, Hände, Beine und Fuß werden employen. Geeignete Schutzbekleidung reduziert die Verletzungsgefahr durch herumfliegendes Schnittgut und unbeabsichtigtes Berühren der Sägekette.
Sägenrückschlag
Unter Sagenrückschlag versteht man das plottliche Hoch- und Zurückschlagen der laufenden Kettensäge, das bei Berührung der Schwertspitze mit dem Sägegut oder bei klemmender Kette auftreten kann.
Wenn Sagenrückschlag auftritt, reagiert die Maschine auf unvorhersehbare Art und Weise und kann schwere Verletzungen bei dem Bediener oder den im Sagebereich stehenden Personen verursachen.
Seitliche Schnitte, Schrag- und Längsschnitte müssen mit besonderer Vorsicht angegangen werden, weil hier der Krallenanschlag 12 nicht angesetzt werden kann.
Zur Vermeidung von Sägenrückschlag:
Die Kettensäge so flach wie möglich ansetzen.
- Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten.
- Die Sägekette wie vorgeschreiben schärfen.
- Niemals über Schulterhöhe sagen.
- Niemals mit der Spitze des Schwertes sagen.
Die Kettensäge immer fest mit beiden Händen halten.
- Verwenden Sie stets eine rückschlaghemmende Bosch-Sägekette.
- Nutzen Sie den Krallenanschlag 12 als Hebel.
- Achten Sie auf richtige Kettenspannung.
Allgemeines Verhalten
Die Kettensäge stets mit beiden Händen fest halten, die linke Hand am vorderen Handgriff und die rechte Hand am hinteren Handgriff. Mit Daumen und Finger die Griffe jederzeit umschieden. Niemals einhändig sagen. Das Stromkabel stets nach hinten führn und auBerhalb des Bereiches von Sägekette und Sägegut halten; so positionieren, dass es sich nicht in Åsten und Zweigen verfangen kann.
Die Kettensäge nur mit sicheren Stand betreiben. Die Kettensäge leicht rechts vom eigenen Körper per halten.
F Die Kette muss vor dem Kontakt mit dem Holz in voller Geschwindigkeit laufen. Dabei den Krallenanschlag 12 zur Abstutzung der Kettensage auf dem Holz benutzen. Wahrend des Sagens den Krallenanschlag als Hebel verwenden.
Beim Sagen stärkerer Äste oder Stämme den Krallenanschlag an einem tieferen Punkt nachsetzen. Dazu die Kettensäge zurückziehen, um den Krallenanschlag zu losen und einhern erneut tiefer ansetzen. Die Säge damit nicht aus dem Schnitt entfern.
Drucken Sie beim Sagen nicht mit Kraft auf die Sägekette, sondern{lassen Sie these arbeiten, indem Sie über den Krallenanschlag 12 leichten Hebeldruck erzeugen.
Die Kettensäge niemals mit gestreckten Armen betreiben. Nicht versuchen, an schwer zu erreichenste Stellen zu sagen, oder auch auf einer Leiter stehend. Niemals über Schulterhöhe sagen.
Beste Sägergebnisse werden erreicht, wenn die Kettengeschwindigkeit nicht durch Überlastung absinkt.
Vorsicht am Ende des Sageschnits. Sobald die Säge sich frei geschritten hat, ändert sich unerwartet die Gewichtskraft. Es besteht Unfallgefahr für Beine und Fuß.
Die Säge nur mit laufender Sägekette aus dem Schnitt entfern.
Sagen von Stämmen
Die folgenden Sicherheitsvorschriften beachten:
Den Stamm wie im Bild gezeigt ablegen und so abstätzen, dass sich der Schnitt nicht schließt und die Sägekette klemmt.
Kürzere Holzstücke vor dem Sagen einrichten und festklemmen.
Nur Gegenstände aus Holz sagen. Das Berühren von Steinen und Nageln vermeiden, da diese hochgeschleudert werden konnen, die Sagekette beschädigen konnen oder ernsthafte Verletzungen beim Benutzer oder umstehenden Personen verursachen konnen.
Mit der laufenden Säge nicht Drahtzäune oder den Boden berühren.
Die Säge ist nicht geeignet dūnnes Geast auszu-schneiden.
Längsschnitte sind mit besonderer Sorgfalt auszuführen, da der Krallenanschlag 12 nicht verwendet werden kann. Die Säge in einem flachen Winkel führen, um Sägenrückschlag zu vermeiden.
Bei Sägerbeiten am Hang, stets oberhalb oder seitlich stehend Stämme oder liegenden Sägegut bearbeiten.
Wegen Stolpergebn auf Baumstumpfe, Aste, Wurzeln etc. achen.
H Sagen von Holz unter Spannung
Beim Sagen von unter Spannung stehendem Holz, Asten oder Bäumen besteht erhöhte Unfallgefahr. Hier ist außerste Vorsicht geboten. Solche Arbeitsen sollenn nur von ausgebildeten Fachleuten ausgeführct werden.
Liegt Holz auf beiden Seiten auf, zuerst von oben (Y) ein Drittel des Durchmessers durch den Stamm schreiben und dann von unter (Z) an gleicher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Sage zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden vermeiden. Liegt das Holz nur einseitig auf, zuerst von unten (Y) ein Drittel des Durchmessers nach oben sagen und dann an gleicher Stelle von oben (Z) den Stamm durchtrennen, um Splittern und Festklemmen der Sage zu vermeiden.
Bäume fallen
Immer einen Helm tragen, um vor fallenden Asten geschützt zu sein.
Mit der Kettensäge)dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Länge des Schwertes.
1 Den Arbeitsbereich sichern. Darauf achten, dass sich keine Personen oder Tiere im Fallbereich des Baumes aufhalten.
Niemals versuchen eine eingeklemmte Säge mit laufendem Motor frei zubekommen. Holzkeile verwenden um die Sägekette zu befren.
Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zugneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist darauf auf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschädien verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommt, so ist das Energieversorgungsunternehmen(soft in Kenntnis zu setzen.
Bei Sägerarbeiten am Hang sollene sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baum aufhalten, da der Baum nach dem Fällen wahrrscheinlich bergab rolten oder rutschen wird.
Vor dem Fällen solle ein Fluchtweg geplant und wenn nötig freiemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführren.
3 Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zuziehen, um die Fallrichtung des Baumes beurteilen zu konnen. Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfern.
Kerbschnitt setzen: Sagen Sie im rechten Winkel zur Fallrichtung eine Kerbe (X - W) mit einer Tiefe von 1/3 des Baumdurchmessers. Zuerst den unteren waagrechten Kerbschnitt durchfuhren. Dadurch wird das Einklemmen der Sagekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden.
Fällschnitt setzen: Den Fällschnitt (Y) mindestens 50mm über den waagrechten Kerbschnitt ansetzen. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführten. Den Fällschnitt nur so tief einsagen, dass noch ein Steg (Falleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fält. Sagen Sie den Steg nicht durch.
Bei Annaherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung falt oder sich zurück neigt und die Säigkeit kette festklemmt, den Fällschnitt unterbrenen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.
Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfern, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Åste achten und nicht stolpern.
Durch Eintreiben eines Keils (Z) in den waagrechten Schnitt muss der Baum jetzt zu Fall gebracht werden.
Wenn der Baum zu fallen beginnt, auf herunterfallende Åste oder Zweige achten.
Entasten
K Hierunter versteht man das Abtrennen der Aste vom gefällten Baum. Beim Entasten größere nach unter gerichtete Åste, die den Baum stützen, vorerst stehen lessen. Kleinere Åste gemäß Abbildung mit einem Schnitt trennen. Åste, die unter Spannung stehen, sollenn von unter nach oben gesagt werden, um ein Einklemmen der Säge zu vermeiden.
B Baumstamm ablängen
L Hierunter versteht man das Teilen des gefällten Baumes in Abschnittte. Achten Sie auf ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpersgewichts auf beiden Fuß. Falls möglich, sollte der Stamm durch Åste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einzelnen Anweisungen für leichtes Sagen.
Wenn die gesamte Länge des Baumstammes wie dargestellt gleichmäßig aufliegt, wird von oben her gesagt.
M Wenn der Baumstamm wie dargestellt an einem Ende aufliegt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sagen, dann den Rest von oben auf Höhe des Unterschnits.
N Wenn der Baumstamm wie dargestellt an beiden Enden aufliegt, zuerst 1/3 des Stammdurchmessers von der Oberseite her sagen, dann 2/3 von der Unterseite auf Höhe des Oberschnits.
Bei Sägerarbeiten am Hang wie dargestellt stets oberhalb des Baumstammes stehen. Um im Moment des "Durchsagens" die volle Kontrolle zu halten, gegen Ende des Schnits den Anpressdruck
reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu losen. Darauf achten, dass die Säigkeit nicht den Boden berührt. Nach Fertigstellung des Schnits den Stillstand der Säigkeit abwarten, bevor man die Kettensäge Dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.
Wartung und Reinigung
Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.
Hinweis: Führn Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlüssige Nutzung gewährleistet ist.
Die Kettensäge regelmäßig auf offensichtliche Mängel untersuchen, wie eine lose, ausgehängte oder beschädigte Sägekette, lose Befestigung und verschlissene oder beschädigte Bauteile.
Bei der Demontage der Sägekette muss darauf geachtet werden, dass diese vorher mit dem Kettenspanning 13 entspannt wird. Soltte das Entspannen vergessen werden, kann es zu Defekten in der SDS-Gruppe kommt.
Prufen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Kettensäge durchzuführen.
Solle the Kettensage trotz sorgfaltiger Herstellungsund Prufverfahrenomal ausfallen,ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrowerkzeuge ausfuhren zu halten.
Vor dem Versand von Kettensägenitte unbedingt den Öltank leeren. Dazu das Sieb aus dem Tank entnehmer und anschließend wieder einsetzen.
Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angegeben.
A Sägekette und Schwert auswechseln/wenden
Die Sägekette und das Schwert gemäß Abschnitt „Sägekette spannen" prufen.
Die Führungsnut des Schwertes nützt sich mit der Zeit ab. Beim Auswechseln der Sägekette das Schwert um 180^ drehen, um die Abnutzung auszugleichen.
Bei SDS-Modellen muss die Kettenspannnocke 16 auf dem Schwert ummontiert werden.
Das Kettenrad 21 prufen. Wenn es aufgrund der hohen Belastung abgenutzt oder beschädigt ist, muss es von einer Kundendienstwerkstatt ausgewechselt werden.
Scharfen der Sägekette
Die Sägekette kann bei jeder autorisierten Kundenstelle für Bosch-Elektrowerkzeuge fachmännisch nachgeschließen werden. Mit der Bosch Kettenschärfernichtung oder dem Dremel-Multi mit dem Schleifeinsatz 1453 kann die Kette auch selbst nachgeschließen werden. Beiliegende Schleif-anleitung beachten.
Prüfen der Öl-Automatik
Die Funktion der automatischen Kettenschmierung kann geprüft werden, indem man die Säge einschaltet und sie mit der Spitze in Richtung eines Kartons oder Papieres auf den Boden halt. Achting, Boden mit Kette nicht berühren, Sicherheitsabstand von 20 cm einhalten. Zeigt sich hierbei eine zunehmende Ölspur, arbeitet die Öl-Automatik einwandfrei. Zeigt sich trotz vollem Öltank keine Ölspur, "Fehlerische" lessen oder den Bosch-Kundendienst aufsuchen.
Zubehör
Sägekette und Schwert
AKE 30-19 S .F 016 800 259
AKE 35-19 S .F016800260
AKE 40-19 S .F 016 800 261
Sägekette
AKE 30-19 S .F 016 800 256
Handschuhe 2607000134
Schutzbrille.. F 016 800 178
SNR 19 Gehorschutz
(Schallpegelabsenkung 19 dB (A)) ...2 607 990 042
SNR 24 Gehorschutz
(Schallpegelabsenkung 24 dB (A)) ...2 607 990 043
Reinigung/Lagerung
Das geformte Kunststoffgehäuse der Kettensäge mit Hilfe einer weichen Bürste und einem sauberen Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfern, insbesondere von den Luftungschlitten 27 des Motors.
Nach einer Einsatzdauer von 1 bis 3 Stunden die Abdeckung 15, das Schwert und die Kette demonnten und mit Hilfe einer Bürste reinigen.
Den Bereich unter der Abdeckung 15, das Kettenrad 21 und die Schwertbefestigung mit Bürste von allen Anhaftungen befreiern. Die Öldüse 19 mit einem sauberen Lappen saubern.
Be schwergängigem Kettenspannmechanismus in der Abdeckung 15 den Deckel 29 abnehmer, den Spanngriff 14 sowie den Kettenspannring 13 gegen einander verdrehen, so dass sich Ablagerungen im Inneren der Mechanik losen und nach unter hereausfallen konnen. Die Abdeckung 15 leicht ausklopfen, bei stark verklebter Mechanik mit weicher Bürste oder Druckluft reinigen, keinesfalls irgendwelche Werkzeuge verwenden.
Falls die Kettensäge über länger Zeit gelagert werden soll, Sägekette und Schwert reinigen.
Die Kettensäge an einem sicheren Platz trocken und außerhalb der Reichweite von Kindern lagern.
Um ein Auslaufen zu verhindern, sicherstellen dass das Gerät in waagerechter Position abgelegt wird (Öleinfüllschraube 4 nach oben gerichtet).
Bei Aufbewährung in der Verkaufsverpackung muss der Öltank restlos entleert werden.
Fehlersuche
Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.
Achtung: Vor der Fehlersuche Gerät ausschalten und Netzsteckerziehen.
| Symptome | Mögliche Ursache | Abhilfe |
| Kettensäge Funktioniert nicht | Rückschlagbremse ausgelöst | Handschutz 5 in Position ➀ zurückziehen, so dass der rote Punkt verdeckt wird |
| Keine Stromversorgung | Stromversorgung überprüfen | |
| Steckdose defekt | Andere Stromquelle probieren, gegeben falls wechseln | |
| Stromkabel beschädigt | Kabel überprüften, gegebenenfalls wechseln | |
| Sicherung defekt | Sicherung wechseln | |
| Kettensäge arbeitet intermittiertend | Stromkabel beschädigt | Kabel überprüften, gegebenenfalls wechseln |
| Externer Wackelkontakt | Bosch-Fachwerkstatt aufsuchen | |
| Internet Wackelkontakt | Bosch-Fachwerkstatt aufsuchen | |
| Ein-/Ausschalter defekt | Bosch-Fachwerkstatt aufsuchen | |
| Sägekette trocken | Kein Öl im Öltank | Öl nachfüllen |
| Entlüfung im Öltankverschluss verstopt | Öltankverschluss reinigen | |
| Ölausflusskanal verstopt | Ölausflusskanal frei machen | |
| Rückschlagbremse/Auslaufbremse | Kette wird nicht abgebremst | Bosch-Fachwerkstatt aufsuchen |
| Kette/Führungsschiene—heiß | Kein Öl im Öltank | Öl nachfüllen |
| Entlüfung im Öltankverschluss verstopt | Öltankverschluss reinigen | |
| Ölausflusskanal verstopt | Ölausflusskanal frei machen | |
| Kettenspannung zu hoch | Kettenspannung einstellen | |
| Kette stumpf | Kette nachschleifen oder ersetzen | |
| Kettensäge rupft, vibriert oder sagt nicht richtig | Kettenspannung zu locker | Kettenspannung einstellen |
| Kette stumpf | Kette nachschleifen oder ersetzen | |
| Kette verschlussen | Kette ersetzen | |
| Sägezähne zeigen in die falscheichtigung | Sägekette neu montieren mit Zähen in korreterichtigung |
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht,müssen nicht
mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Entsatzteilen. Explosionszeichnungen und Informationen zu Entsatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilflt Ohnen offen bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehörn.
www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37 589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax.: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenbergatung: +49 (1803) 33 57 99
Fax.: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 797223066
E-Mail:abe@abe-service.co.at
Schweiz
Tel.: +41 (044) 8471511
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Konformitätserklarung
Messwerte ermittelt entsprechend 2000/14/EG (1 m Abstand) und DIN 50 144.
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 92 dB (A); Schalleistungspegel 103 dB (A).
Gehorschutzragen!
Die bewertete Beschleunigung beträgt typischer-weise 11m / s^2
Wir erklären in alleiniger Verantwortung, dass die gesamt Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745, gemäß den Bestimmungen der Richtlinien 98/37/EG, 2000/14/EG, 2004/108/EG.
EG-Baumusterprüfung Nr. 210888100.01 CE durch notifizierte Prüfstelle Nr. 0344.
2000/14/EG: Der garantierte Schalleistungspegel L_WA ist niedriger als 104 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.
Technische Dokumentation geführt durch PT-LG/ EAE in Stowmarket, England
Leinfelden, 01.10.2007.
Dr. Egbert Schneider
Änderungen vorbehalten
E-Mail: SPT-Technical.de@de.bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax: +353 (01) 4666888
Beschem de machine gegen regen.
Elektrische verilgheit
Elektrische veilgheit
Automatische smering controlleren
- Erklärung der Bildsymbole:
- Arbeitsplatz
- Elektrische Sicherheit
- Sicherheit von Personen
- Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen
- Service
- Warnhinweise für Kettensägen:
- Ursachen und Vermeidung eines Rückschlags:
- Gerätekennwerte
- Bestimmungsgemäß Gebrauch
- Einleitung
- Lieferumfang
- A Geräteelemente
- Montage/Sägekette spannen
- A Montage von Schwert und Sägekette
- A Spannen der Sägekette
- A B Kettenschmierung
- Öltank fullen:
- Inbetriebnahme
- Ein- und Ausschalten
- Rückschlagbremse/Auslaufbremse
- Arbeiten mit der Kettensäge
- Vor dem Sagen
- Sägenrückschlag
- Zur Vermeidung von Sägenrückschlag:
- Allgemeines Verhalten
- Sagen von Stämmen
- H Sagen von Holz unter Spannung
- Bäume fallen
- Immer einen Helm tragen, um vor fallenden Asten geschützt zu sein.
- Entasten
- B Baumstamm ablängen
- Wartung und Reinigung
- Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.
- Vor dem Versand von Kettensägenitte unbedingt den Öltank leeren. Dazu das Sieb aus dem Tank entnehmer und anschließend wieder einsetzen.
- A Sägekette und Schwert auswechseln/wenden
- Scharfen der Sägekette
- Prüfen der Öl-Automatik
- Zubehör
- Sägekette und Schwert
- Sägekette
- Reinigung/Lagerung
- Fehlersuche
- Entsorgung
- Nur für EU-Länder:
- Kundendienst und Kundenberatung
- www.bosch-pt.com
- Deutschland
- Österreich
- Schweiz
- Luxemburg
- Konformitätserklarung
- Gehorschutzragen!
- Ireland
- Elektrische verilgheit
- Elektrische veilgheit
- Automatische smering controlleren
Marke : BOSCH
Modell : AKE 40-19 S
Kategorie : Kettensäge
