MANUAL DE UTILIZADOR Nitrous Acoustic NA 30 Meteoro

Manual do Proprietário

Desenvolvido pelo nosso Especialista de Produtos

Conteúdo

Início /Apresentação....3

Notas Importantes....4

Descrição do Painel....5

Ligando o Nitrous Acoustic NA 30....7

Dicas de Regulagem....7

Solução de Problemas ....8

Especificações Técnicas ......9

Termo de Garantia....10

Início

Parabéns por adquirir um produto Meteoro Amplifiers!

Nossos amplificadores são submetidos a um controle de qualidade cuidadoso, onde são revisados com carinho e atenção. Todos aprovados pela CE (Conformité Européene).

O Nitrous Acoustic NA30 é um amplificador para violão. Possui acabamento especial, falante com suspensão acústica, definindo a sonoridade necessária desses instrumentos acústicos, como, violão de nylon, violão de aço, violão 07 e 12 cordas. Foi desenvolvido usando a mais alta tecnologia. Todo o projeto foi testado passo a passo até o final para que pudesse ter o timbre e a qualidade dos amplificadores Meteoro.

Antes de ligar o aparelho, não deixe de ler a seção “Notas Importantes” deste manual. Qualquer dúvida ou sugestão, entre em contato comigo, o Especialista de Produtos.

José Luiz Ferreira Diretor de Produto

Notas Importantes

Suprimento de Energia

• Todos os amplificadores Meteoro saem de fábrica com a voltagem em 240v. Verifique a voltagem do local (ONDE VOCE SE ENCONTRA) e, se necessário, nude a chave para 127v. (A chave seletora de voltagem encontra-se no painel traseiro)
• Antes de fazer conexões com outros equipamentos (Pedais, pedaleiras efeitos, etc.), certifique-se de que o volume e volume de máster do seu amplificador estejam na posição fechado. Isso evita danos e mau funcionamento.
• Conforme a Lei 11.291/06, informamos que uso de equipamentos em potência superior a 85 decibéis podem prejudicar a audição.
  -- Nunca ligue ou desligue seu amplificador com o volume e volume de máster aberto, isso evitará ruídos indesejáveis.
• Não retire o pino terra do plug do cabo de força. Ele serve para evitar possíveis choques elétricos e reduzir ruídos provenientes da rede elétrica

Manutenção

• Para a limpeza diária, utilize um pano limpo, seco e macio ou use um pano umedecido com água. Para remover manchas, use um detergente neutro e suave, não abrasivo e seque em seguida com um pano limpo e seco
  – Nunca use nenhum tipo de solvente como álcool, benzina, thinner ou óleo. Eles podem danificar seriamente o produto

Cuidados Essenciais

• Não exponha o amplificador direto ao sol, nem coloque-o próximo a emissores de calor. Evite também deixá-lo dentro de um carro ao sol ou em outros extremos de temperatura
• Ao conectar e desconectar cabos desligue o aparelho. Nunca segure no fio, segure nos Plugs. Isso evita danos ao Jack do aparelho e principalmente aos cabos

Descrição do Painel

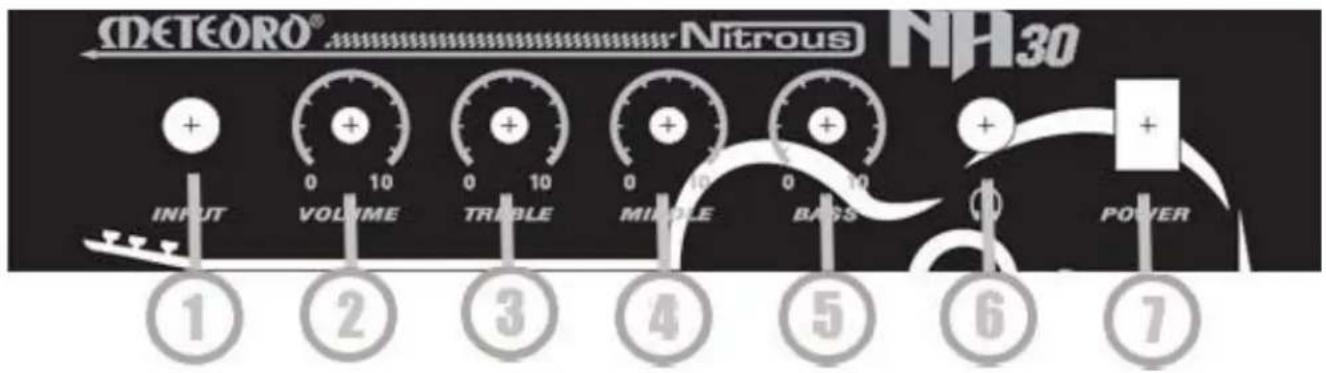

Painel Dianteiro

01.Input – Conexão/entrada para Violão
02.Volume- Controle que regula o volume do amplificador
03.Treble – Controle que ajusta a equalização de agudos para mais ou para menos
04.Middle – Controle que ajusta a equalização de médios para mais ou para menos
05.Bass – Controle que ajusta a equalização de graves para mais ou para menos
06.Phone – Saída para fone de ouvido
07.Power - Chave que liga ou desliga o amplificador

Descrição do Painel

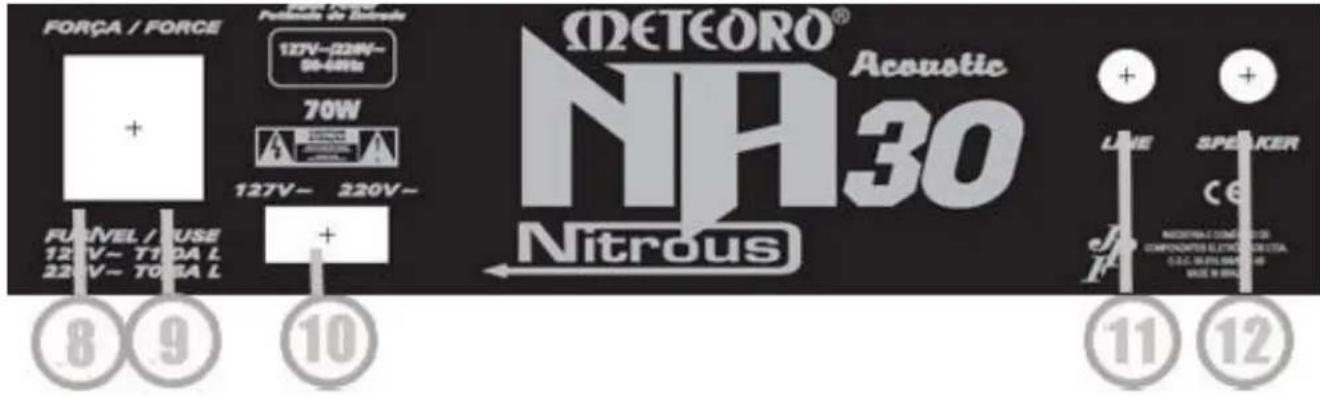

Painel Traseiro

08.Fusível/Fuse - Compartimento de fusível, que tem a função de proteger o amplificador de alguma sobrecarga elétrica

Fusível 127v- T1,0AL

Fusível 220v- T0,6AL

1. Força/Force – Conector para cabo de força do amplificador

10.127v\~240v-Chave para ajuste de voltagem em 127 ou 240 v

1. Linha/Line – Saída de linha para conexão em mesa de som (Mixer)

2. Alto Falante/Speaker — Saída para uso de uma caixa externa (8 Ohms Mínimo)

Obs: Quando conectar a caixa externa, o falante do amplificador não produzirá som.

13.70W – Consumo de energia em watts

Ligando o Nitrous Acoustic NA30

Antes de conectar o cabo de instrumento no violão e ligar o amplificador, Verifique a voltagem utilizada no local. Após verificar, ligue o Nitrous Acoustic NA30 e comece com o volume no 1, adicionando volume à medida que for conhecendo o amplificador. Para começar a tocar, coloque os controles de equalização (Treble, Middle e Bass) no meio, e vá regulando de acordo com sua sensibilidade para chegar ao timbre desejado..

Dicas de Regulagem:

Violão Nylon

Volume

Treble

Middle

Bass

Violão Nylon

Volume

Treble

Middle

Bass

Violão Nylon

Volume

Treble

Middle

Bass

Violão Aço

Volume

Treble

Middle

Bass

Violão Aço

Volume

Treble

Middle

Bass

Violão Aço

Volume

Treble

Middle

Bass

Observação: Os níveis de ganho e das frequências podem ter variações de um instrumento para o outro

Solução de Problemas

O amplificador está com ruído – “interferência”

- Às vezes temos chiados provenientes da rede elétrica. É importante lembrar que muitas vezes a qualidade do cabo, dos captadores e da parte elétrica do instrumento podem comprometer o som com ruídos indesejáveis. Para evitar esses tipos de problemas, use sempre cabos de qualidade.

- Interferências de rádio e TV podem acontecer como em qualquer amplificador do mundo, principalmente se estiver próximo a antenas. Nesses casos, podem ser agravados pelo uso de cabos e captadores de má qualidade. Caso ocorram, diminua o GAIN do amplificador. Isso ameniza o problema.

– Tente mudar o amplificador de posição.

O amplificador não liga

- O amplificador está ligado na tomada?

- Verifique se o fusível está queimado.

- Sendo constatada a queima do fusível, desligue o aparelho da rede elétrica e efetue a troca por um fusível de mesmo tipo e capacidade. Se isso não resolver procure a assistência técnica mais próxima.

Não está saindo som do amplificador

- O ajuste do volume não está baixo? Tente ajustar o volume.

– Toda equalização (Controle de Volume, Bass, Middle e Treble) está aberta?

- Se o fone de ouvido estiver conectado na saída de fone, o amplificador não produzirá som.

-- Verifique o cabo do seu instrumento. Use sempre cabos de qualidade.

O amplificador está distorcendo

- Os controles de equalização não alteram as frequências. Na verdade, esses controles alteram o volume das frequências de grave, médio e agudo. Algumas dessas frequências pode distorcer o som do aparelho. Como são volumes das frequências de grave, médio e agudo, podem ocorrer em algumas situações uma frequência encobrir o som da outra.

- Quando quiser aumentar o agudo, diminua o grave e o médio.

Especificações Técnicas

Características principais:

• 01 Entrada/Conexão para Violão com sensibilidade de 100mV (Alta impedância)
• Potência: 30 watts RMS
• 01 Falante de 8"

01 Tweeter Piezo elétrico

• Saída para caixa externa (Mínimo 08 Ohms)
• Saída para de fone de ouvido
• Saída de linha para conexão em mesa de som (Mixer)
• Peso: 8,250 kg
• Dimensões: 330x325x235 mm

GARANTIA DE PRODUTOS METEORO AMPLIFIERS

Este produto foi cuidadosamente avaliado em todas as fases do seu processo de fabricação. Entretanto, na improvável ocorrência de alguma falha, a METEORO AMPLIFIERS assegura ao comprador original deste produto 3 meses de garantia nos alto falantes, lâmpadas e válvulas e 1 ANO de garantia contra qualquer defeito de fabricação nos demais componentes.

É necessária a apresentação da Nota Fiscal de compra, número de série do produto e carimbo da loja datado neste Manual. A garantia cobre eventuais defeitos no material empregado ou na fabricação.

Condições de Garantia

A garantia perde sua validade se:

• O solicitante da garantia não for o comprador original, não estando a compra comprovada por nota fiscal para todos os fins legais.
• O número de série do produto esteja raspado ou tenha sido retirado.
• Alguma parte, peça ou componente do produto estiver violado.

Cobertura da Garantia

A METEORO dá cobertura a todas as partes, peças ou componentes que apresentem falha de fabricação dentro do prazo de garantia (exceto lâmpadas e válvulas).

Limitações de garantia de produto

A garantia dos produtos distribuídos pela METEORO AMPLIFIERS perderá sua validade na ocorrência de qualquer um dos seguintes fatos:

• Decurso do prazo de validade previsto
• Falta de apresentação da via original ou segunda via da Nota Fiscal de Compra

- Ligação incorreta do equipamento ou ligação à rede elétrica fora dos padrões especificados no manual ou no próprio produto, ou ainda, ligação do equipamento à rede elétrica sujeita a variações excessivas de voltagem

- Utilização do produto em desacordo com as instruções do manual do usuário

- Danos causados por mau uso ou descuido na utilização do produto

- Danos causados por agentes naturais (enchente, maresia, descarga elétrica, entre outros) ou exposição excessiva ao calor

- Utilização do produto em ambientes sujeitos a gases corrosivos ou com umidade excessiva ou local com altas e/ou baixas temperaturas, areia, poeira, acidez, etc.

- Danos decorrentes de desgaste natural, inclusive partes plásticas que compõem alguns gabinetes de produtos

- Danos causados por acidentes, como por exemplo: quedas, derramamento de quaisquer tipos de líquidos, inserção de objetos, quebra de qualquer componente, entre outros

- Danos causados por acidentes de transporte e/ou manuseio, riscos e amassamentos

- Danos decorrentes da limpeza inadequada do equipamento com a utilização de produtos químicos, solventes, esponjas de aço, produtos químicos abrasivos ou quaisquer outras substâncias não adequadas à limpeza

- Apresentação de sinais de violação do equipamento ou da embalagem, ajustes, reparos modificações realizadas por pessoa ou empresa não autorizada pela METEORO AMPLIFIERS

- Produtos que tenham tido o número de série e/ou lacre removidos, adulterados ou tornados ilegíveis

• Geradas no conserto do produto danificado por mau acondicionamento pelo comprador para o transporte
• Manutenção periódica e reparação ou peças devido ao desgaste normal do produto
• Decorrentes do transporte do produto em garantia na cidade onde exista Assistência Técnica autorizada
• Oriunda do produto que contenha adulteração ou rasuras no número de série
• Decorrentes da fadiga esperada na utilização normal do produto

Caso fique impossibilitado o uso do produto, dentro do prazo de garantia, em razão de defeito de fabricação, e não existindo mais peças para reposição, a METEORO AMPLIFIERS poderá substituir o produto por um modelo similar, sem ônus para o cliente. A METEORO AMPLIFIERS não se responsabiliza e não cobre qualquer custo ou indenização decorrente de eventual falha do equipamento que resulte em danos ao usuário a não ser o conserto ou a reposição do próprio equipamento por ela produzido.

DATA DE FABRICAÇÃO / MANUFACTURING DATE

11
