MANUAL DE UTILIZADOR Space Jr. Super Bass M1000 Meteoro

Manual do Proprietário

SPACE JR SUPER BASS

M1000/M2000

Desenvolvido pelo nosso Especialista de Produtos

Conteúdo

Início /Apresentação....3

Notas Importantes....4

Descrição do Painel....5

Ligando o SuperBass....7

Solução de Problemas 8

Especificações Técnicas ......9

Termo de Garantia....10

Início

Parabéns por adquirir um produto Meteoro Amplifiers!

Nosos amplificadores são submetidos a um controle de qualidade cuidadoso, onde são revisados todos os detalhes com carinho e atenção. Todos aprovados pela CE (Conformité Européene).

O SUPER BASS M1000/M2000 é um amplificador para contrabaixo, foi desenvolvido usando a mais alta tecnologia. Todo o projeto foi testado passo a passo até o final para que pudesse ter o timbre dos Amplificadores Meteoro.

Antes de ligar o aparelho, não deixe de ler a seção “Notas Importantes” deste manual. Qualquer dúvida ou sugestão, entre em contato comigo, o Especialista de Produtos.

José Luiz Ferreira

Diretor de Produto

Notas Importantes

Suprimento de Energia

– Todos os amplificadores Meteoro saem de fábrica com a voltagem em 240v. Verifique a voltagem do local (ONDE VOCE SE ENCONTRA) e, se necessário, nude a chave para 127v. (A chave seletora de voltagem encontra-se no painel traseiro)
- Antes de fazer conexões com outros equipamentos (Pedais, pedaleiras efeitos, etc.), certifique-se de que o volume e volume de máster do seu amplificador estejam na posição fechado. Isso evita danos e mau funcionamento.
- Conforme a Lei 11.291/06, informamos que uso de equipamentos em potência superior a 85 decibéis podem prejudicar a audição.
-- Nunca ligue ou desligue seu amplificador com o volume e volume de master aberto, isso evitará ruídos indesejáveis.
- Não retire o pino terra do plug do cabo de força. Ele serve para evitar possíveis choques elétricos e reduzir ruídos provenientes da rede elétrica

Manutenção

• Para a limpeza diária, aspirador de pó ou uma escova macia. Para remover manchas, use um detergente neutro e suave.
  – Nunca use nenhum tipo de solvente como álcool, benzina, thinner ou óleo. Eles podem danificar seriamente o produto

Cuidados Essenciais

• Não exponha o amplificador direto ao sol, nem coloque-o próximo a emissores de calor. Evite também deixá-lo dentro de um carro ao sol ou em outros extremos de temperatura
• Ao conectar e desconectar cabos desligue o aparelho. Nunca segure no fio, segure nos Plugs. Isso evita danos ao Jack do aparelho e principalmente aos cabos.

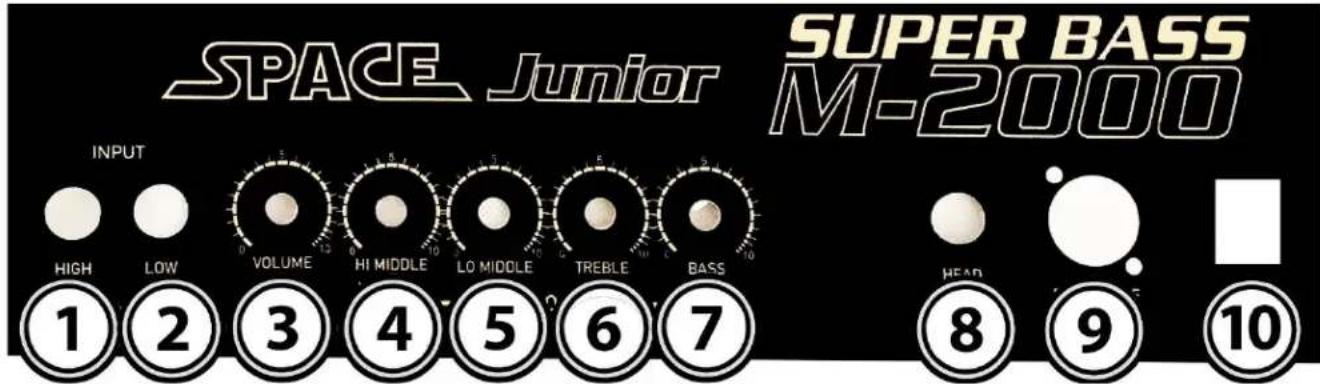

Descrição do Painel

Descrição do painel – SUPERBASS M-1000 E M-2000

1. High - Conexão/entrada de alta impedância para ligação de baixo com captação passiva
   02.Low- Conexão/entrada de baixa impedância (Indicado para baixo com captação ativa ou para uso com pedaleiras que emitem sinais altos)
2. Volume - Controle que regula o volume do amplificador
   04.Hi Middle – Controle que ajusta a equalização de médio agudos para mais ou para menos
   05.Low Middle – Potenciômetro que ajusta a equalização de médio graves para mais ou para menos
   06.Treble - Potenciômetro que ajusta a equalização de agudos para mais ou para menos
   07.Bass - Potenciômetro que ajusta a equalização de graves para mais ou para menos
   08.HeadPhone – Saída para fone de ouvido
   09.Direct Line – Saída de linha balanceada para conexão em mesa de som (Mixer)
   10.Power-Chave que liga ou desliga o amplificador.

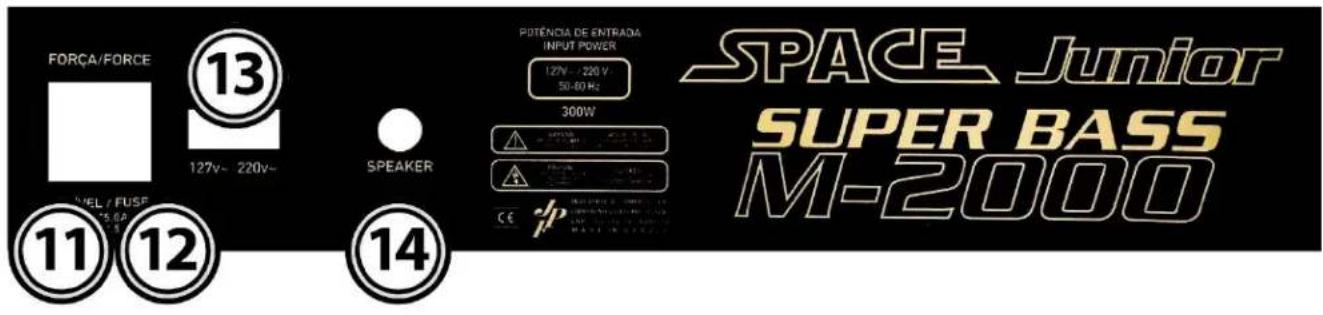

1. Força - Conector para cabo de força do amplificador
   12.Fusível- Compartimento de fusível, que tem a função de proteger o amplificador de alguma sobrecarga elétrica
   13.127v\~220v-Chave para ajuste de voltagem em 127 ou 220 v
   14.Speaker- Saída para caixa externa de 8Ohms (Utilizando a saída do falante do aparelho)

Ligando o Ligando o

SPACE JR SUPER BASS M1000/M2000

Uma dica importante antes de ligar o SPACE JR SUPERBASS: Comece com o volume no 1 e vá adicionando volume a medida que for conhecendo o amplificador. Para começar a tocar, ajuste os potenciômetros de equalização (Treble, Middle e Bass) no meio, e vá regulando de acordo com sua sensibilidade para chegar ao timbre desejado.

Dicas de Regulagem:

Slap

Volume

Hi-Middle

Low-Middle

Treble

Bass

Finger Bass

Volume

Hi-Middle

Low-Middle

Treble

Bass

Observação: Os níveis de ganho e das frequências podem ter variações de um instrumento para o outro.

Solução de Problemas

O amplificador está com ruído – “interferência”

- Às vezes temos chiados provenientes da rede elétrica. É importante lembrar que muitas vezes a qualidade do cabo, dos captadores e da parte elétrica do instrumento pode comprometer o som com ruídos indesejáveis. Para evitar esses tipos de problemas, use sempre cabos de qualidade.

- Interferências de rádio e TV podem acontecer como em qualquer amplificador do mundo, principalmente se estiver próximo a antenas. Nesses casos, podem ser agravados pelo uso de cabos e captadores de má qualidade. Caso ocorram, diminua o GAIN do amplificador. Isso ameniza o problema.

– Tente mudar o amplificador de posição.

O amplificador não liga

- Verifique se: o amplificador está ligado na tomada?

- Verifique se o fusível está queimado.

- Sendo constatada a queima do fusível, desligue o aparelho da rede elétrica e efetue a troca por um fusível de mesmo tipo e capacidade. Se isso não resolver procure a assistência técnica mais próxima.

Não está saindo som do amplificador

- Verifique se o ajuste do potenciômetro volume está baixo? Tente ajustar o volume.

– Toda equalização (potenciômetro de Volume, Bass, Middle e Treble), estão abertos?

- Se o fone de ouvido estiver conectado na saída de fone, o amplificador não produzirá som.

-- Verifique o cabo do seu instrumento. Use sempre cabos de qualidade.

O amplificador está distorcendo

- Os controles de equalização não alteram as frequências. Na verdade, esses controles alteram o volume das frequências de grave, médio e agudo. Algumas dessas frequências podem distorcer o som do aparelho. Como são volumes das frequências de grave, médio e agudo, podem ocorrer em algumas situações uma frequência encobrir o som da outra.

- Quando quiser aumentar o agudo, diminua o grave e o médio.

Especificações Técnicas

SPACE JUNIOR SUPERBASS M1000

• 01 Entrada /Conexão para baixo com sensibilidade de 100mv
• Hi (Alta Impedância) e Low (Baixa Impedância)
• Hi – Para instrumentos passivos
• Low – Para instrumentos ativos
• Potência 100 watts RMS
• 01 falante de 12" – 130 watts RMS
• Saída para fone de ouvido
• Saída de linha balanceada para ligação em mesa de som (Mixer)
• Peso : 19,6 Kg
• Dimensões : 400x520x410mm

SPACE JUNIOR SUPERBASS M2000

• 01 Entrada /Conexão para baixo com sensibilidade de 100mv
• Hi (Alta Impedância) e Low (Baixa Impedância)
• Hi – Para instrumentos passivos
• Low – Para instrumentos ativos
• Potência 200 watts RMS
• 01 falante de 15" – 240 watts RMS
• Saída para fone de ouvido
• Saída de linha balanceada para ligação em mesa de som (Mixer)
• Peso : 22,85 Kg
• Dimensões : 450x590x440 mm

GARANTIA DE PRODUTOS METEORO AMPLIFIERS

Este produto foi cuidadosamente avaliado em todas as fases do seu processo de fabricação. Entretanto, na improvável ocorrência de alguma falha, a METEORO AMPLIFIERS assegura ao comprador original deste produto 3 meses de garantia nos alto falantes, lâmpadas e válvulas e 1 ANO de garantia contra qualquer defeito de fabricação nos demais componentes.

É necessária a apresentação da Nota Fiscal de compra, número de série do produto e carimbo da loja datado neste Manual. A garantia cobre eventuais defeitos no material empregado ou na fabricação.

Condições de Garantia

A garantia perde sua validade se:

• O solicitante da garantia não for o comprador original, não estando a compra comprovada por nota fiscal para todos os fins legais.
• O número de série do produto esteja raspado ou tenha sido retirado.
• Alguma parte, peça ou componente do produto estiver violado.

Cobertura da Garantia

A METEORO dá cobertura a todas as partes, peças ou componentes que apresentem falha de fabricação dentro do prazo de garantia (exceto lâmpadas e válvulas).

Limitações de garantia de produto

A garantia dos produtos distribuídos pela METEORO AMPLIFIERS perderá sua validade na ocorrência de qualquer um dos seguintes fatos:

• Decurso do prazo de validade previsto
• Falta de apresentação da via original ou segunda via da Nota Fiscal de Compra
• Ligação incorreta do equipamento ou ligação à rede elétrica fora dos padrões especificados no manual ou no próprio produto, ou ainda, ligação do equipamento à rede elétrica sujeita a variações excessivas de voltagem

- Utilização do produto em desacordo com as instruções do manual do usuário

- Danos causados por mau uso ou descuido na utilização do produto

- Danos causados por agentes naturais (enchente, maresia, descarga elétrica, entre outros) ou exposição excessiva ao calor

- Utilização do produto em ambientes sujeitos a gases corrosivos ou com umidade excessiva ou local com altas e/ou baixas temperaturas, areia, poeira, acidez, etc.

- Danos decorrentes de desgaste natural, inclusive partes plásticas que compõem alguns gabinetes de produtos

- Danos causados por acidentes, como por exemplo: quedas, derramamento de quaisquer tipos de líquidos, inserção de objetos, quebra de qualquer componente, entre outros

- Danos causados por acidentes de transporte e/ou manuseio, riscos e amassamentos

- Danos decorrentes da limpeza inadequada do equipamento com a utilização de produtos químicos, solventes, esponjas de aço, produtos químicos abrasivos ou quaisquer outras substâncias não adequadas à limpeza

- Apresentação de sinais de violação do equipamento ou da embalagem, ajustes, reparos modificações realizadas por pessoa ou empresa não autorizada pela METEORO AMPLIFIERS

- Produtos que tenham tido o número de série e/ou lacre removidos, adulterados ou tornados ilegíveis

• Geradas no conserto do produto danificado por mau acondicionamento pelo comprador para o transporte
• Manutenção periódica e reparação ou peças devido ao desgaste normal do produto
• Decorrentes do transporte do produto em garantia na cidade onde exista Assistência Técnica autorizada
• Oriunda do produto que contenha adulteração ou rasuras no número de série
• Decorrentes da fadiga esperada na utilização normal do produto

Caso fique impossibilitado o uso do produto, dentro do prazo de garantia, em razão de defeito de fabricação, e não existindo mais peças para reposição, a METEORO AMPLIFIERS poderá substituir o produto por um modelo similar, sem ônus para o cliente. A METEORO AMPLIFIERS não se responsabiliza e não cobre qualquer custo ou indenização decorrente de eventual falha do equipamento que resulte em danos ao usuário a não ser o conserto ou a reposição do próprio equipamento por ela produzido.

DATA DE FABRICAÇÃO / MANUFACTURING DATE

NÚMERO DE SÉRIE / SERIAL NUMBER

CÓDIGO
