MANUAL DE UTILIZADOR Atomic Drive 20 ADR Meteoro

Manual do Proprietário

Atomic Drive 20 ADR

Desenvolvido pelo nosso Especialista de Produtos

Conteúdo

Início /Apresentação....3

Notas Importantes....4

Descrição do Painel....5

Ligando o ATOMIC DRIVE....7

Solução de Problemas ....8

Especificações Técnicas ......9

Termo de Garantia....10

Início

Parabéns por adquirir um produto Meteoro Amplifiers!

Nosos amplificadores são submetidos a um controle de qualidade cuidadoso, onde são

revisados com carinho e atenção. Todos aprovados pela SGS Group, CE e INMETRO.

O ATOMIC DRIVE 20 é um amplificador para guitarra, a nova versão, vem com Reverb de mola e saída para ligar uma caixa externa, mantendo a qualidade e a sonoridade do modelo anterior. Foi desenvolvido usando a mais alta tecnologia. Todo o projeto foi testado passo a passo até o final para que pudesse ter o timbre e a qualidade dos amplificadores da Meteoro.

Antes de ligar o aparelho, não deixe de ler a seção “Notas Importantes” deste manual. Qualquer dúvida ou sugestão, entre em contato comigo, o Especialista de Produtos.

José Luiz Ferreira

Diretor de Produto

Notas Importantes

Suprimento de Energia

• Todos os amplificadores Meteoro saem de fábrica com a voltagem em 240v. Verifique a voltagem do local (ONDE VOCE SE ENCONTRA) e, se necessário, nude a chave para 127v. (A chave seletora de voltagem encontra-se no painel traseiro)
• Antes de fazer conexões com outros equipamentos (Pedais, pedaleiras efeitos, etc.), certifique-se de que o volume e volume de máster do seu amplificador estejam na posição fechado. Isso evita danos e mau funcionamento.
• Conforme a Lei 11.291/06, informamos que uso de equipamentos em potência superior a 85 decibéis podem prejudicar a audição.
  -- Nunca ligue ou desligue seu amplificador com o volume e volume de máster aberto, isso evitará ruídos indesejáveis.
• Não retire o pino terra do plug do cabo de força. Ele serve para evitar possíveis choques elétricos e reduzir ruídos provenientes da rede elétrica

Manutenção

• Para a limpeza diária, utilize um pano limpo, seco e macio ou use um pano umedecido com água. Para remover manchas, use um detergente neutro e suave, não abrasivo e seque em seguida com um pano limpo e seco
  – Nunca use nenhum tipo de solvente como álcool, benzina, thinner ou óleo. Eles podem danificar seriamente o produto

Cuidados Essenciais

• Não exponha o amplificador direto ao sol, nem coloque-o próximo a emissores de calor. Evite também deixá-lo dentro de um carro ao sol ou em outros extremos de temperatura
• Ao conectar e desconectar cabos desligue o aparelho. Nunca segure no fio, segure nos Plugs. Isso evita danos ao Jack do aparelho e principalmente aos cabos

Descrição do Painel

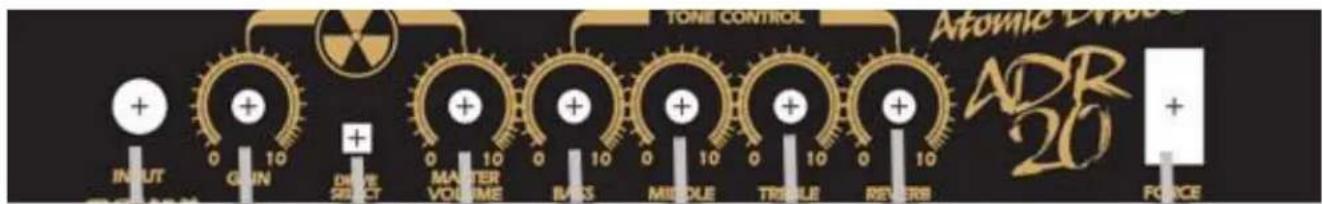

Painel Dianteiro

01.Input - Conexão/entrada para instrumento;
02. Gain – Controle que regula a quantidade do sinal de Drive. Quanto mais alto o sinal, mais intensidade, sustain e distorção serão obtidos;
03. Drive Select – Chave seletora para acionar o canal de Drive;
04. Master Volume – Controle que regula o volume total do amplificador;
05.Bass – Controle que ajusta a equalização de graves para mais ou para menos;
06.Middle – Controle que ajusta a equalização de médios para mais ou para menos;
07.Treble - Controle que ajusta a equalização de agudos para mais ou para menos;
08. Reverb – Controle que regula o volume do Reverb de mola do amplificador;
09. Force – Chave que liga ou desliga o amplificador.

Descrição do Painel

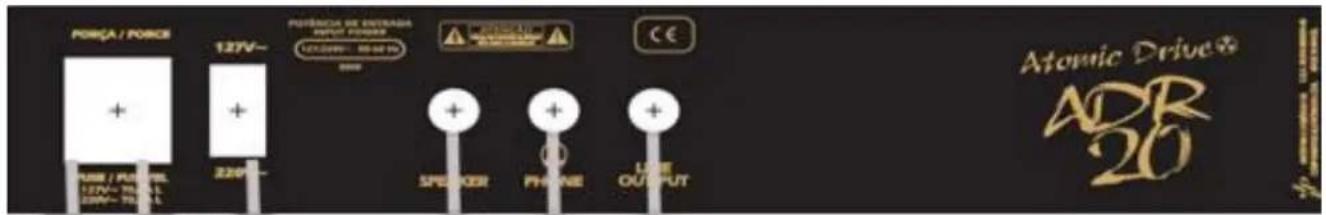

Painel Traseiro

1. Force - Conector para cabo de força do amplificador;
   11.Fuse – Compartimento de fusível, que tem a função de proteger o amplificador de alguma sobrecarga elétrica.
   12.127v\~240v- Chave para ajuste de voltagem em 127 ou 240 v;
   13.Speakers-Saída para caixa externa(8 Ohms); Quando conectada, o falante do amplificador não produzirá som.
2. Phones - Saída para fone de ouvido;
   15.Line Out –Saída de linha para conexão em mesa de som (Mixer);

Ligando o ATOMIC DRIVE

Uma dica importante antes de ligar o ATOMIC : Comece com o volume no 1 e vá adicionando volume à medida que for conhecendo o amplificador.

O ATOMIC possui dois canais, ou seja, dois tipos de sons diferentes: um canal limpo (Quando a chave de Drive está desligada) e um canal saturado (Quando a chave de Drive está ligada. Para começar a tocar, coloque os controles de equalização (Bass, Middle e Treble) no meio, e vá regulando de acordo com sua sensibilidade para chegar ao timbre desejado.

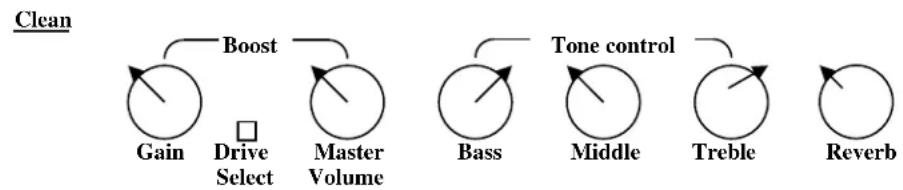

Dicas de Regulagem:


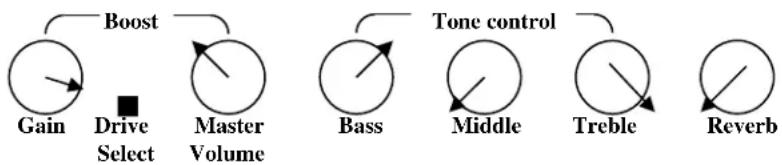

Blues Drive


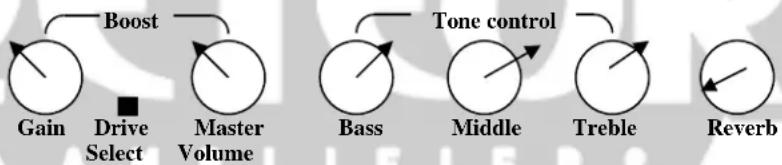

Heavy Metal


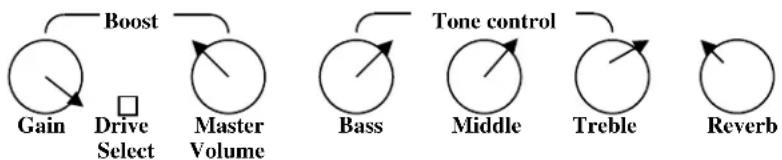

Solo

Obs: Os níveis de ganho e das frequências podem ter variações dependendo de um instrumento para o outro.

Solução de Problemas

O amplificador está com ruído – “interferência”

- Às vezes temos chiados provenientes da rede elétrica. É importante lembrar que muitas vezes a qualidade do cabo, dos captadores e da parte elétrica do instrumento podem comprometer o som com ruídos indesejáveis. Para evitar esses tipos de problemas, use sempre cabos de qualidade.

- Interferências de rádio e TV podem acontecer como em qualquer amplificador do mundo, principalmente se estiver próximo a antenas. Nesses casos, podem ser agravados pelo uso de cabos e captadores de má qualidade. Caso ocorram, diminua o GAIN do amplificador. Isso ameniza o problema.

– Tente mudar o amplificador de posição.

O amplificador não liga

- O amplificador está ligado na tomada?

- Verifique se o fusível está queimado.

- Sendo constatada a queima do fusível, desligue o aparelho da rede elétrica e efetue a troca por um fusível de mesmo tipo e capacidade. Se isso não resolver procure a assistência técnica mais próxima.

Não está saindo som do amplificador

- O ajuste do volume não está baixo? Tente ajustar o volume.

– Toda equalização (Controle de Volume, Bass, Middle e Treble) está aberta?

-- Verifique o seu cabo. Use sempre cabos de qualidade.

- Se o fone de ouvido estiver conectado na saída de fone, o amplificador não produzirá som.

O amplificador está distorcendo

- Os controles de equalização não alteram as frequências. Na verdade, esses controles alteram o volume das frequências de grave, médio e agudo. Algumas dessas frequências pode distorcer o som do aparelho. Como são volumes das frequências de grave, médio e agudo, podem ocorrer em algumas situações uma frequência encobrir o som da outra.

- Quando quiser aumentar o agudo, diminua o grave e o médio.

Especificações Técnicas

Características principais:

• 01 Entrada/Conexão para guitarra com sensibilidade de 100mV (alta impedância)
• Potência: 20 watts RMS
• 01 Falante de 8"
• Dois canais: Clean (Limpo) e Drive (Distorção)
• Reverb
• Saída para caixa externa (8 Ohms)
• Saída para fone de ouvido
• Saída de linha para ligação em mesa de som (Mixer)
• Peso: Produto - 5,405Kg + Embalagem - 6,275
• Dimensões: Com Embalagem- 375 x 250 x 405mm Sem Embalagem- 355 x 210 x 368mm

GARANTIA DE PRODUTOS METEORO AMPLIFIERS

Este produto foi cuidadosamente avaliado em todas as fases do seu processo de fabricação. Entretanto, na improvável ocorrência de alguma falha, a METEORO AMPLIFIERS assegura ao comprador original deste produto 3 meses de garantia nos alto falantes, lâmpadas e válvulas e 1 ANO de garantia contra qualquer defeito de fabricação nos demais componentes.

É necessária a apresentação da Nota Fiscal de compra, número de série do produto e carimbo da loja datado neste Manual. A garantia cobre eventuais defeitos no material empregado ou na fabricação.

Condições de Garantia

A garantia perde sua validade se:

• O solicitante da garantia não for o comprador original, não estando a compra comprovada por nota fiscal para todos os fins legais.
• O número de série do produto esteja raspado ou tenha sido retirado.
• Alguma parte, peça ou componente do produto estiver violado.

Cobertura da Garantia

A METEORO dá cobertura a todas as partes, peças ou componentes que apresentem falha de fabricação dentro do prazo de garantia (exceto lâmpadas e válvulas).

Limitações de garantia de produto

A garantia dos produtos distribuídos pela METEORO AMPLIFIERS perderá sua validade na ocorrência de qualquer um dos seguintes fatos:

• Decurso do prazo de validade previsto
• Falta de apresentação da via original ou segunda via da Nota Fiscal de Compra

- Ligação incorreta do equipamento ou ligação à rede elétrica fora dos padrões especificados no manual ou no próprio produto, ou ainda, ligação do equipamento à rede elétrica sujeita a variações excessivas de voltagem

- Utilização do produto em desacordo com as instruções do manual do usuário

- Danos causados por mau uso ou descuido na utilização do produto

- Danos causados por agentes naturais (enchente, maresia, descarga elétrica, entre outros) ou exposição excessiva ao calor

- Utilização do produto em ambientes sujeitos a gases corrosivos ou com umidade excessiva ou local com altas e/ou baixas temperaturas, areia, poeira, acidez, etc.

- Danos decorrentes de desgaste natural, inclusive partes plásticas que compõem alguns gabinetes de produtos

- Danos causados por acidentes, como por exemplo: quedas, derramamento de quaisquer tipos de líquidos, inserção de objetos, quebra de qualquer componente, entre outros

- Danos causados por acidentes de transporte e/ou manuseio, riscos e amassamentos

- Danos decorrentes da limpeza inadequada do equipamento com a utilização de produtos químicos, solventes, esponjas de aço, produtos químicos abrasivos ou quaisquer outras substâncias não adequadas à limpeza

- Apresentação de sinais de violação do equipamento ou da embalagem, ajustes, reparos modificações realizadas por pessoa ou empresa não autorizada pela METEORO AMPLIFIERS

- Produtos que tenham tido o número de série e/ou lacre removidos, adulterados ou tornados ilegíveis

• Geradas no conserto do produto danificado por mau acondicionamento pelo comprador para o transporte
• Manutenção periódica e reparação ou peças devido ao desgaste normal do produto
• Decorrentes do transporte do produto em garantia na cidade onde exista Assistência Técnica autorizada
• Oriunda do produto que contenha adulteração ou rasuras no número de série
• Decorrentes da fadiga esperada na utilização normal do produto

Caso fique impossibilitado o uso do produto, dentro do prazo de garantia, em razão de defeito de fabricação, e não existindo mais peças para reposição, a METEORO AMPLIFIERS poderá substituir o produto por um modelo similar, sem ônus para o cliente. A METEORO AMPLIFIERS não se responsabiliza e não cobre qualquer custo ou indenização decorrente de eventual falha do equipamento que resulte em danos ao usuário a não ser o conserto ou a reposição do próprio equipamento por ela produzido.

DATA DE FABRICAÇÃO / MANUFACTURING DATE

11

METEORO AMPLIFIERS – www.amplificadoresmeteoro.com.br
