CIS5000 (Vodafone) - Receptor CISCO - Manual de utilização gratuito

Tipo de produto	Receptor de TV digital
Marca	Cisco
Modelo	CIS5000 (Vodafone)
Dimensões (A x L x P)	4,5 x 25 x 17 cm
Peso	0,8 kg
Alimentação	12V DC, 1A (fonte externa incluída)
Consumo de energia	Máximo 12 W
Saídas de vídeo	HDMI, AV composto (RCA)
Saídas de áudio	HDMI, ótico digital, AV estéreo
Entradas	Entrada de antena RF (F-type), USB 2.0
Funções principais	Decodificação de TV digital, guia eletrónico de programação (EPG), gravação USB, controle parental, legendas, áudio multilingue
Formato de vídeo suportado	MPEG-2, MPEG-4, H.264, resolução até 1080p
Formato de áudio suportado	Dolby Digital, MPEG-1 Layer 2, AAC
Armazenamento	Suporte para disco USB externo (FAT32)
Controlo remoto	Incluído, pilhas AAA (2x)
Idiomas do menu	Português, inglês, espanhol, entre outros
Limpeza e manutenção	Limpar com pano seco e macio. Não utilizar solventes. Manter em local ventilado.
Segurança	Não expor à humidade, não abrir o aparelho, utilizar apenas a fonte de alimentação fornecida.
Peças e reparabilidade	A reparação deve ser efetuada apenas por técnicos qualificados. Peças de substituição disponíveis através do serviço de assistência.
Informações gerais	Receptor para operadora Vodafone. Compatível com sinal digital terrestre (DVB-T) e cabo (DVB-C).

Perguntas frequentes - CIS5000 (Vodafone) CISCO

Como ligar o receptor CIS5000 à televisão?

Utilize um cabo HDMI para ligar a porta HDMI do receptor à entrada HDMI da TV. Se a TV não tiver HDMI, pode usar o cabo AV composto (RCA) nas cores amarelo, branco e vermelho.

O que fazer se o receptor não ligar?

Verifique se a fonte de alimentação está corretamente ligada à tomada e ao receptor. Tente outra tomada. Certifique-se de que o interruptor de energia (se existir) está na posição 'On'.

Como configurar o controle parental?

No menu principal, aceda a Configurações > Controle Parental. Defina um PIN de 4 dígitos e selecione os canais ou classificações que deseja bloquear.

É possível gravar programas com o CIS5000?

Sim, pode gravar programas num disco USB formatado em FAT32. Ligue a pen ao receptor e, no guia de programação, selecione 'Gravar' no programa desejado.

Como atualizar o software do receptor?

A atualização é geralmente feita automaticamente pela Vodafone através do sinal. Também pode verificar manualmente em Configurações > Atualização de Software.

O que fazer se a imagem aparecer com falhas ou pixelizada?

Verifique a antena e o cabo de sinal. Pode ser necessário reposicionar a antena. Experimente também reiniciar o receptor desligando-o da tomada por 30 segundos.

O comando não funciona. O que fazer?

Substitua as pilhas por novas (AAA). Certifique-se de que não há obstáculos entre o comando e o receptor. Aponte diretamente para o sensor frontal.

Como repor as definições de fábrica?

Vá a Configurações > Repor Definições de Fábrica. Será necessário introduzir o PIN (predefinição: 0000). Todos os dados serão apagados.

Posso usar o receptor sem subscrição da Vodafone?

O receptor é otimizado para a Vodafone e necessita de um cartão de acesso válido para descodificar canais. Pode aceder a canais livres (TDT) se disponíveis.

Como ligar o som a um sistema de áudio externo?

Utilize o cabo ótico digital ou a saída AV estéreo (RCA vermelho/branco) para ligar a uma entrada correspondente no sistema de som. Configure o áudio no menu do receptor como 'Áudio digital'.

MANUAL DE UTILIZADOR CIS5000 (Vodafone) CISCO

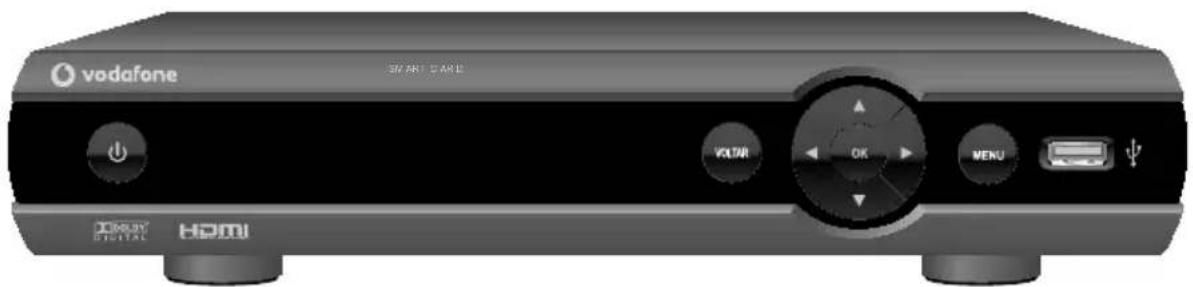

Manual de Instruções

vodafone SMART CABLE VOLVR OK MENU HDMI Digital HDMI

Nota aos instaladores

As instruções contidas neste manual são para uso unicamente de Técnicos Qualifi cados. De modo a reduzir o risco de choque eléctrico, não execute nenhuma operação que não esteja mencionada neste manual. Para este equipamento deverá efectuar a sua ligação à terra correctamente. Verifi que se as ligações terra respeitam as normas Europeias e Internacionais.

Este símbolo alerta para o facto deste equipamento ser eléctrico e como tal pode provocar choque eléctrico quando não manuseado correctamente conforme as normas descritas neste manual.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVIS RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

CUIDADO

De modo a evitar problemas ou choques eléctricos no equipamento evite manusear o equipamento com chuva ou humidade.

Este símbolo serve para alertar para os riscos e perigos que pode correr caso não respeite as normas aqui descritas.

20080814_Installer800

Patente registada nos E.U.A.

Produto patenteado. Adicionalmente este equipamento poderá estar coberto por qualquer outra das seguintes patentes:

Instruções de segurança .... 4

Mude o modo como vê televisão .... 6

Conteúdo deste manual 6

Painel frontal....9

Ligações do painel traseiro.... 10

Como ligar o descodificador.... 11

Ligações a uma televisão HD 12

Ligações a uma televisão SD 13

Ligações a um videogravador (Opcional) 14

Ligação do cabo de energia 14

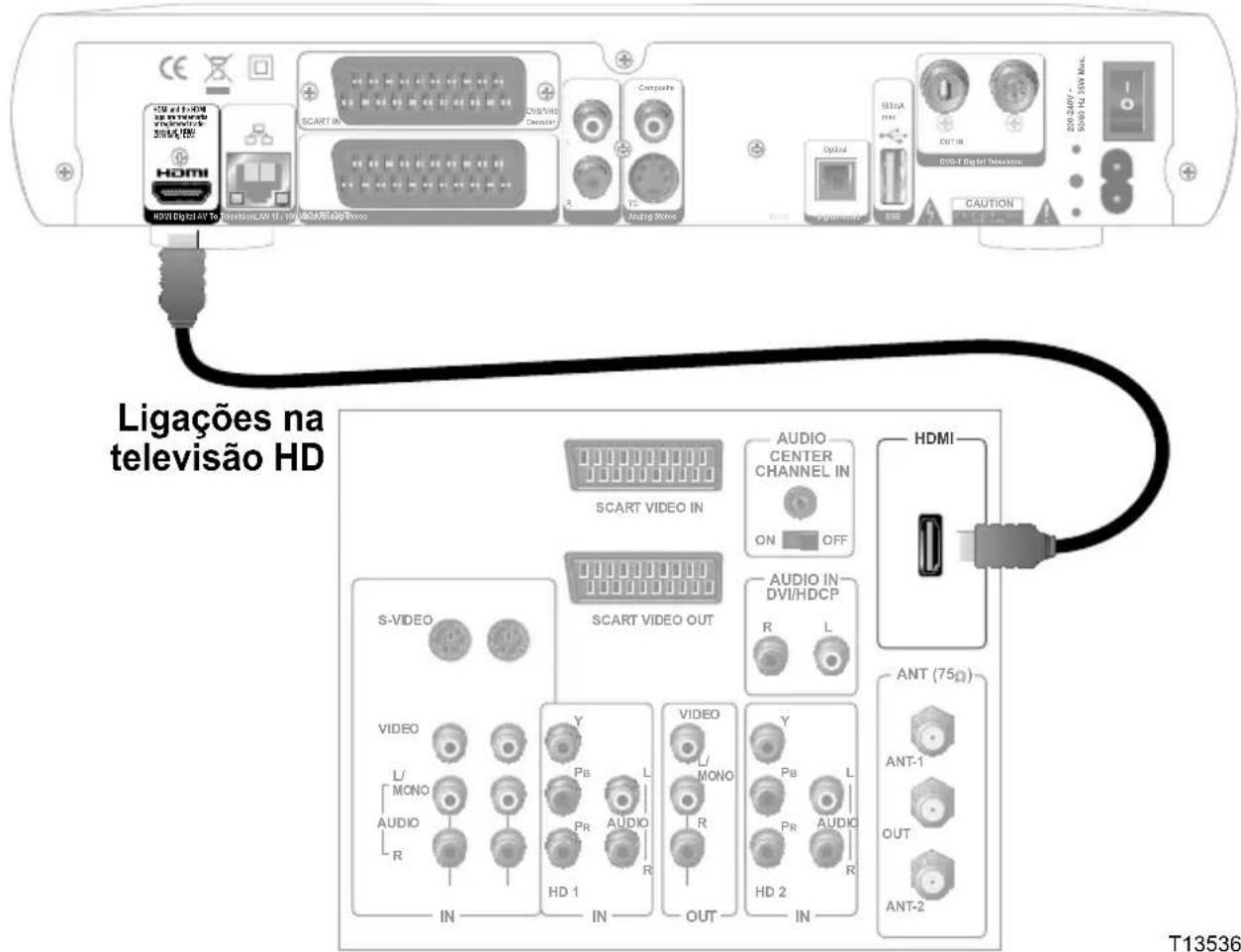

Ligação a uma televisão HD com interface HDMI 15

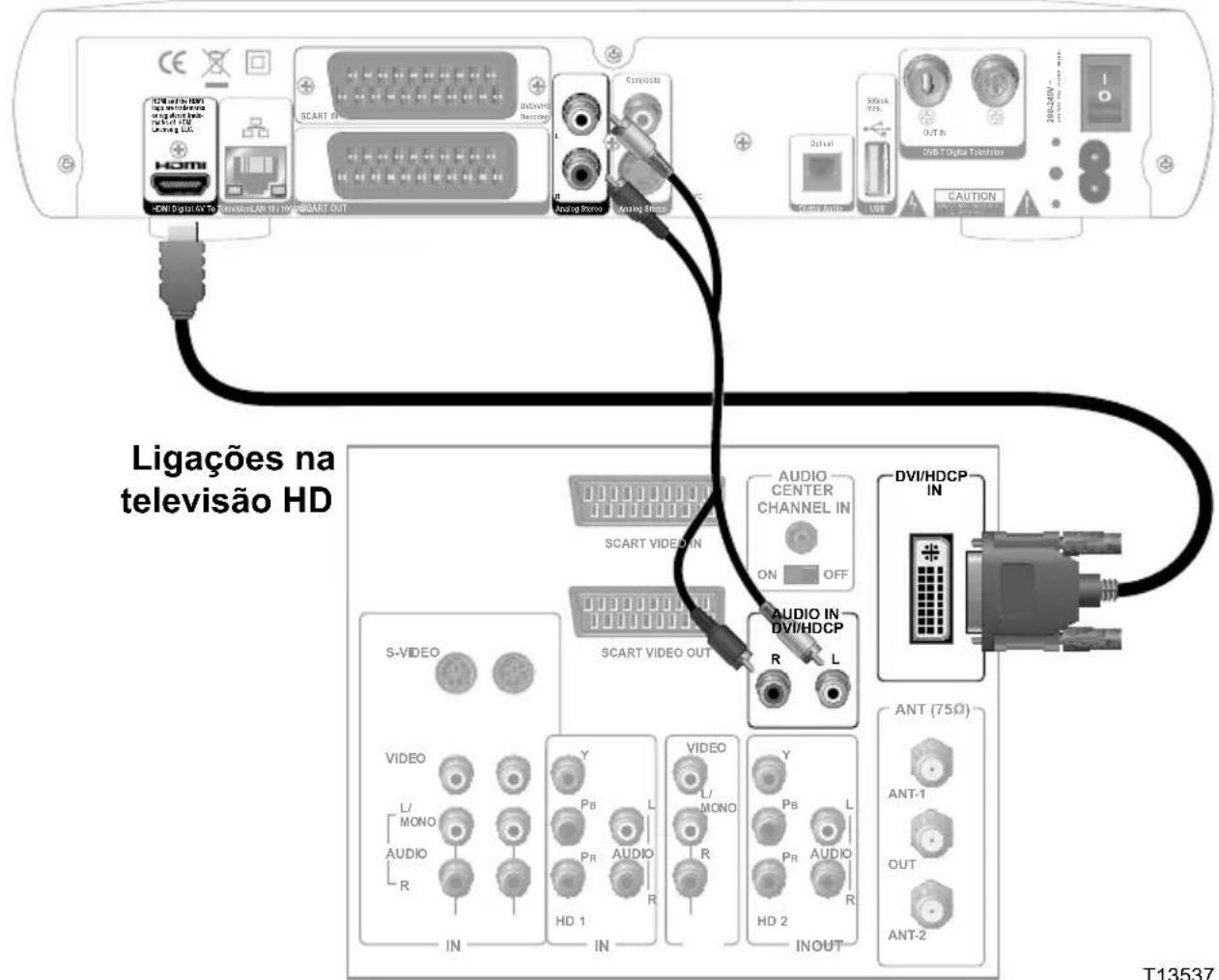

Ligação a uma televisão HD através da interface DVI 16

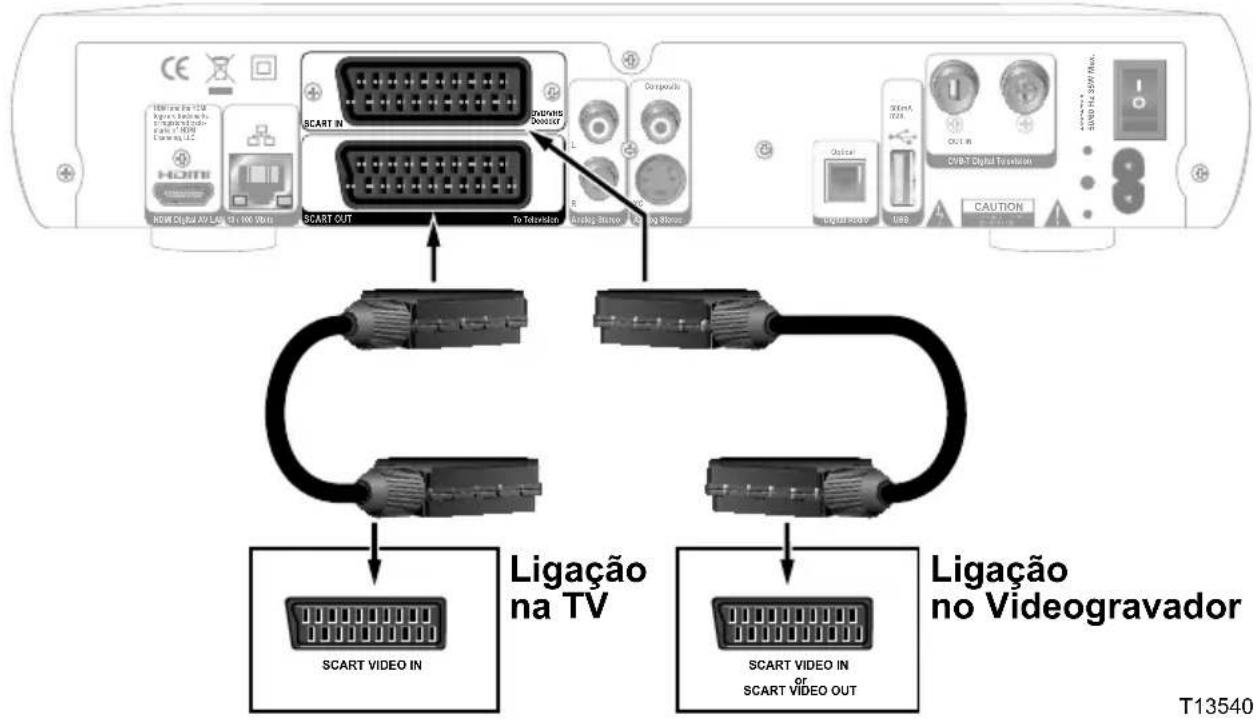

Ligação ao videogravador e a uma televisão SD 17

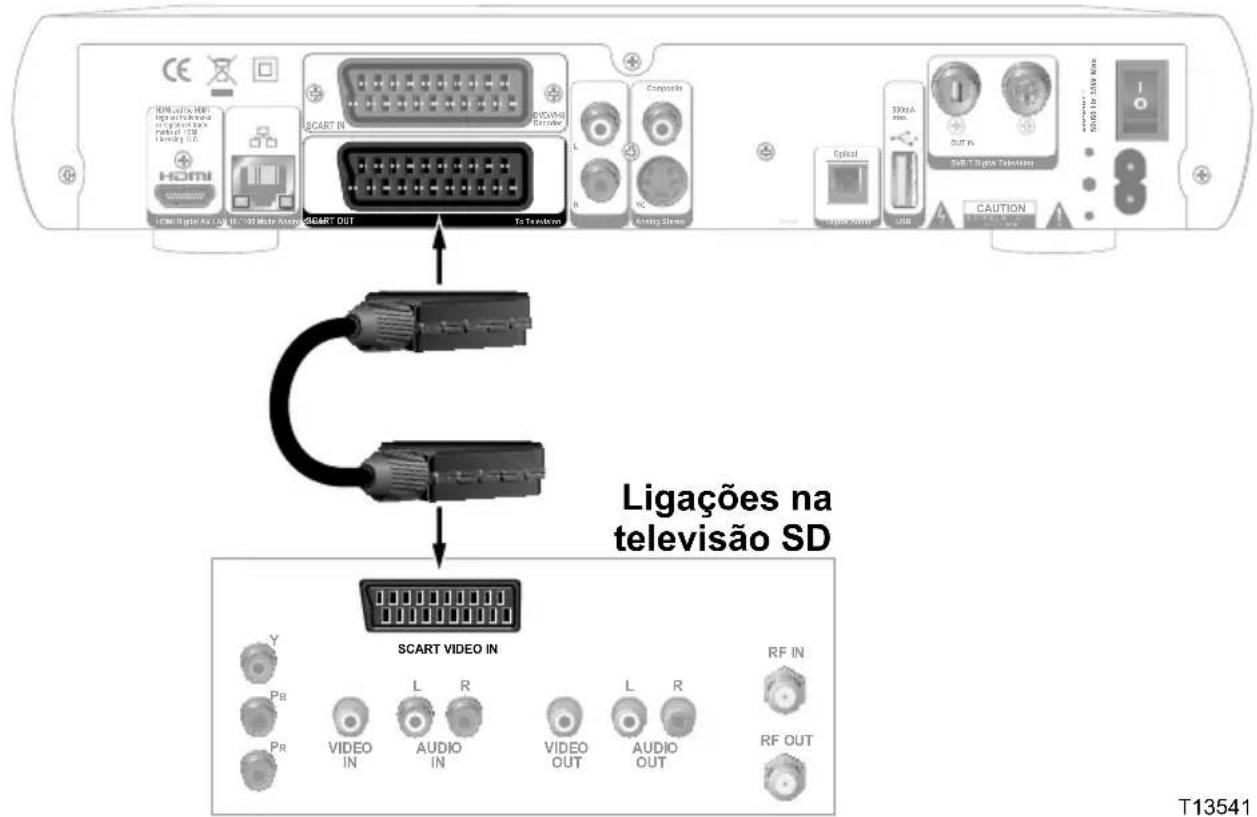

Ligação a uma televisão SD através de cabo SCART 18

Ligação a uma televisão SD através de cabo RCA 19

Ligar o descodificador .... 20

Em caso de falha técnica 20

Utilizar o descodificador ....21

Resolução de problemas 23

Televisão digital e Televisão de alta defi nição 24

Formatos de imagem.... 25

Códigos para confi gurar o Telecomando 32

Índice remessivo....42

Instruções de segurança

Leia estas instruções Guarde estas instruções Cumpra todas as regras Siga todas as instruções

Atenção à fonte de alimentação

Existe uma etiqueta indicando a corrente eléctrica a utilizar. Utilizar o equipamento somente com esta voltagem e frequência. Se não tem a certeza da corrente eléctrica em sua casa contacte a sua companhia de electricidade. Deverá ter a ligação à corrente eléctrica sempre livre e disponível

Protecção de corrente eléctrica (Ligação à Terra)

Se este produto estiver ligado a um sistema de ligação coaxial tenha a certeza de que o sistema está protegido por ligação à terra, conseguindo assim uma protecção às variações de corrente eléctrica.

AVISO: Evitar choques eléctricos e fontes externas! Não localizar o sistema próximo nas exteriores ou de circuitos eléctricos. R fatal o toque em circuitos eléctricos.

Proteja este equipamento de relâmpagos

Para protecção adicional desligue o aparelho durante tempestades ou manifestações atmosféricas com relâmpagos ou quando não o utilizar durante largos períodos de tempo. Adicionalmente desligue o equipamentos da corrente eléctrica

Verifi que a alimentação de energia através da lâmpada de energia ligada/desligada

Quando a lâmpada de energia não estiver acessa, o equipamento pode continuar ligado à alimentação de energia. A lâmpada apaga-se quando o equipamento é desligado independentemente de continuar ou não ligado a uma alimentação de energia eléctrica.

Elimine sobrecargas de corrente

AVISO: Evite choques eléctricos e risco de I Não sobrecarregue as alimentações de corrente a, tomadas ou cabos de extensão. Para entos que necessitem de alimentação por baterias em utilizados, consulte as instruções de utilização ectivos equipamentos.

Proteja o cabo de alimentação de ser pisado ou pressionado, particularmente nas fi chas e conectores e no ponto em que o cabo sai do equipamento.

Seleccione a localização tendo em conta a boa ventilação

• Remova todas as embalagens antes de ligar o equipamento.
• Não bloqueie nenhuma saída de ar do equipamento. Instale correctamente conforme as instruções de instalação.
• Não coloque este equipamento em nenhuma cama, sofá, cobertor ou semelhante.
• Não coloque o equipamento numa superfi cie instável.
• Não instalar próximo de fontes de calor como radiadores ou aquecedores ou qualquer outro equipamento que gere calor.
• Não instale o equipamento em zonas fechadas (armários, etc...) excepto se tiverem muito boa ventilação.
• Não coloque por cima outros equipamento ou objectos.

Proteger da exposição à humidade e objectos estranhos

Não utilizar este equipamento próximo da água.

AVIS O: Evite cho ques eléctric osl xponha este equipamento idos, chuva ou humidade.

AVISO: Evite choques eléctricos! o equipamento antes de o limpar. Limpe com um pano seco. Não utilize produtos de quidos ou aerosóis. Não utilize produtos de magnéticos para limpar este equipamento.

AVISO: Evite choques eléctricos! Bloque objectos estranhos dentro do nto. Objectos estranhos podem causar eléctricos ou incêndio.

Instruções de segurança, continuação

Aviso para os acessórios

Use somente acessórios autorizados.

Advertências do serviço

AVIS O: Evi te cho ques e léct r icos !

Não abra a tampa do equipamento. Abrindo ou removendo a tampa pode-o expor a perigos graves. Se abrir o equipamento poderá perder a garantia. Este equipamento não tem nenhuma parte no seu interior utilizável por si. Qualquer alteração deverá ser feita por técnicos especializados.

Uma intervenção técnica de reparação ao seu equipamento será cobrada sempre que o equipamento estiver danifi cado por má utilização, como por exemplo, derrame de líquidos no seu interior, no caso de ter danifi cado o equipamento com objectos estranhos, existência de vestígios de humidade ou chuva, ou tenha fi cado danifi cado em caso de queda.

Verifi que as regras de segurança

No caso de ser necessária alguma reparação, o técnico deverá verifi car que as regras de segurança estão a ser cumpridas e que o equipamento está em condições de ser utilizado.

Deverá proteger o equipamento quando o transportar

Desligue todos os cabos quando transportar o equipamento.

AVISO:

Evite danifi car o equipamento! Use sempre os acessórios recomendados. Quando transportar o equipamento por meios mecânicos evite a sobreposição de equipamentos em altura, evitando assim o risco de queda.

Mude o modo como vê televisão

Bem-vindo à televisão digital IPTV - Internet Protocol Television. A série de descodificadores de Alta Definição Cisco ^® CIS5000 permitem-lhe disponibilizar o acesso a uma panóplia de serviços directamente no seu televisor.

Alguns dos seguintes serviços poderão estar disponíveis no seu descodifi cador:

• Gravador de Vídeo, que lhe permite gravar os seus programas preferidos permitindo melhor controlo do seu tempo ao assistir aos seus programas quando quiser.
• Pause Live TV, permite fazer pausa durante a visualização de um determinado programa retomando a sua visualização no momento exacto onde o deixou.
• High-Defi nition (HD), a alta defi nição proporciona imagens e som de alta qualidade comparado com os sistemas de defi nição standard – não vai querer ver televisão de outra forma quando experimentar a alta defi nição.
• Videoclube, tem acesso a uma vasta lista de filmes e programas que poderá ver quando quiser tal como se fosse ao seu clube de video tradicional.

Siga cuidado somente a instruções deste manual para instalar correctamente o seu descodificador, tornar-se familiar com as teclas do painel frontal e como aceder aos diversos serviços. Desfrute das diversas funcionalidades do seu descodificador e altere a forma como vê televisão.

Conteúdo deste manual

Este manual fornece as informações necessárias para que possa ligar correctamente o seu descodifi cador à sua rede de casa e aos seus equipamentos de som e video.

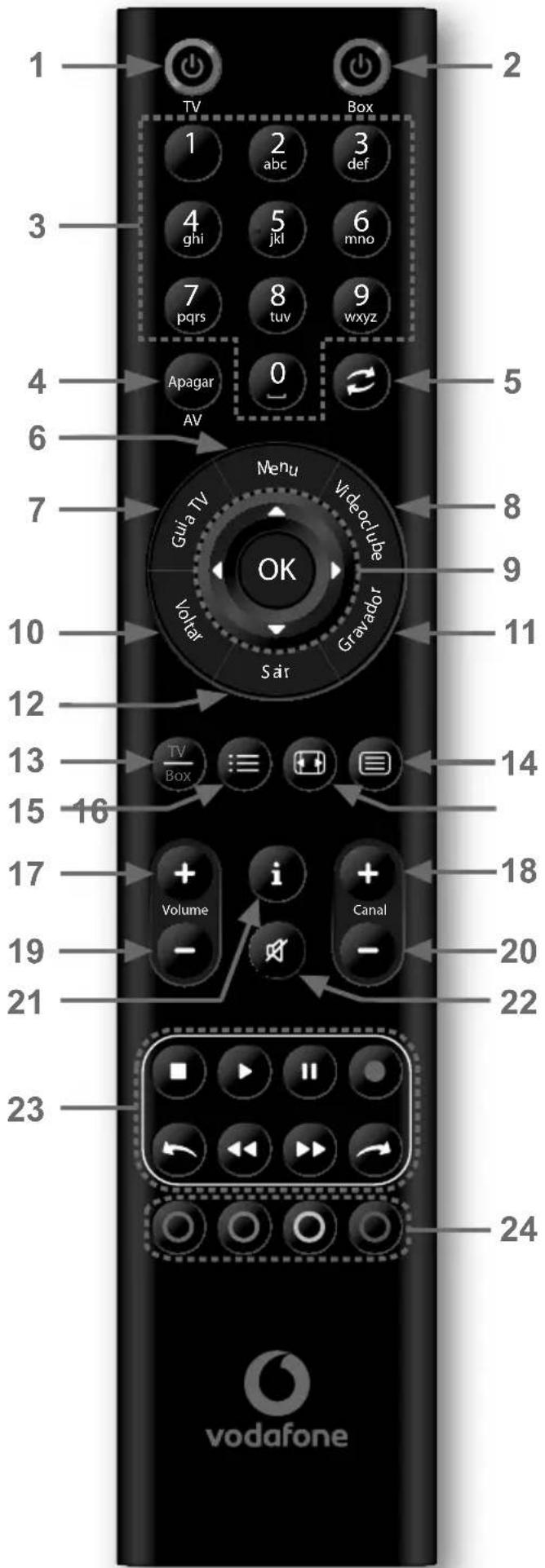

Telecomando

1 TV Box 2 1 2 abc 3 def 3 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 4 Apagar 0 5 AV 6 7 Menu VideoCube OK 8 9 10 Volkar Gravador 11 Sàr 12 13 TV/Box 14 15 16 17 + Volume i + Canal 18 19 - 20 21 22 23 24 vodafone

Telecomando, continuação

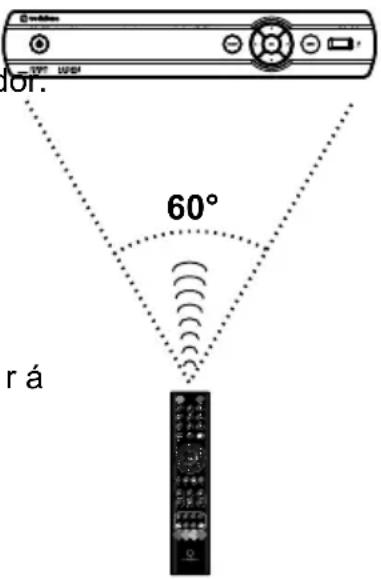

O telecomando é utilizado para comandar o descodificador mas também a sua televisão. De seguida são descritas as funções de cada tecla e consoante se está a comandar o descodificador ou a televisão.

# Tecla Função no descodifi cador Função na televisão
1 --- Stand-by
2 Ligar/Desligar ---
3 1; 2;	3; 4; 5; 6; 7; 8; 9; 0 1; 2; 3; 4; 5; 6; 7	8; 9; 0
4	Apagar	AV
5 Comuta entre canais Comuta entre canais
6	Menu Menu
7	Guia TV	---
8	Videoclube	---
9	Teclas de navegação para cima, baixo, esquerda, direita e OK para confirmar instruções	Teclas de navegação para cima, baixo, esquerda, direita e OK para confirmar instruções
10	Voltar	---
11	Gravador	---
12	Sair	Sair
13	Comuta para o modo TV	Comuta para o modo descodificador
14	Teletexto	Teletexto on
15	Opções	Teletexto off
16	---	Formato da imagem
17	Aumenta o volume	Aumenta o volume
18	Muda para o canal seguinte	Muda para o canal seguinte
19	Diminui o volume	Diminui o volume
20	Muda para o canal anterior	Muda para o canal anterior
21	Informações	Informações
22	Mute (sem o som)	Mute (sem o som)
23	StopPlayPausaGravarReplayRetroceder rápidoAvançar rápidoSaltar	---
24	Teclas multi-funções	Teclas multi-funções

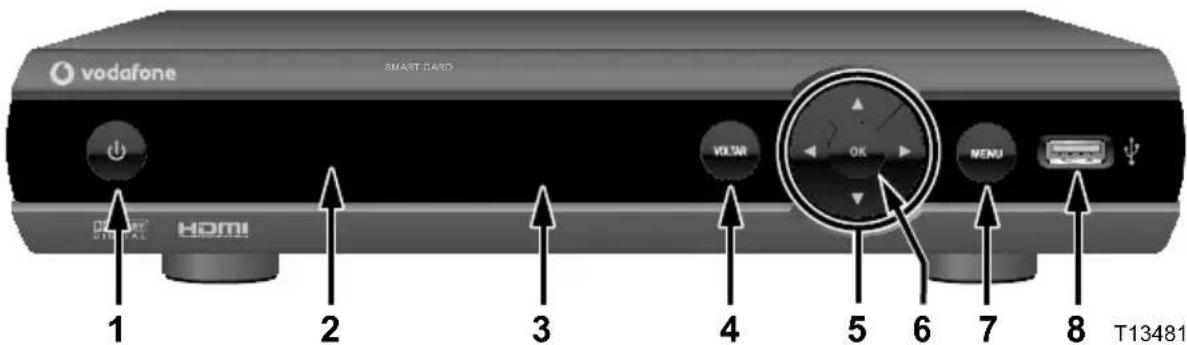

Painel frontal

vodafone SMART HARD VOLSR OK MENU T13481

1 Power Muda entre o modo "Ligado" e "Stand-by". A indicação de ligado é um círculo que alterna entre 2 cores - círculo verde quando está ligada e círculo vermelho quando está em modo "Stand-by"
2 Visor Onde são mostradas várias informações do estado do seu descodifi cador
3 Sensor Recebe o sinal infravermelho do telecomando. O sensor está por Infra- trás do painel de controlo -vermelhos
4 Voltar Para voltar atrás no menu
5 Teclas de Navega pelos menus dos diversos serviços (como o guia TV, direcção Videoclube, ou Gravador de vídeo)
6 OK Seleciona a opção selecionada
7 Menu Acede ao menu
8 Porta USB Para ligar no futuro periféricos USB externos

ATENÇÃO:

O seu descodificador poderá estar equipado com um disco rigido. Trate o seu descodificador com o mesmo cuidado com que trata equipamentos não portáteis equipados com discos rigidos tal como computadores de secretária.

Espere sempre pelo menos 10 segundos antes de mover o seu descodificador do local onde está instalado. Isto irá dar tempo para que o disco pare de rodar e as cabeças de leitura fiquem em segurança.

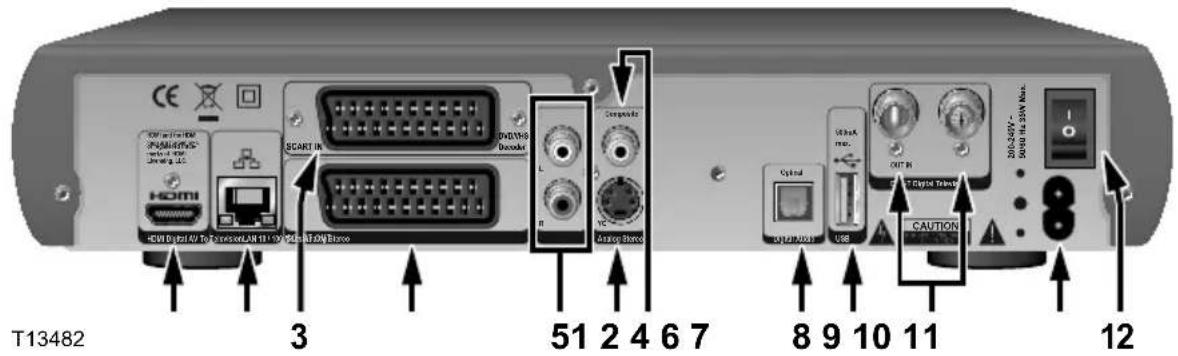

Ligações do painel traseiro

Nota: As ligações ilustradas na imagem em baixo podem ser diferentes dependendo do modelo do seu descodifi cador podendo ser apresentadas de maneira diferente ou não existirem.

T13482 3 51 2 4 6 7 8 9 10 11 12

1	HDMI Digital AV	Ligação à TV “HD Ready” com interface HDMITM (High-Definition Multimedia Interface). Para mais informações consulte a página 12 deste manual
2	LAN 10/100 Mbits	Ligação à rede Ethernet LAN 10/100 Mbits (CAT-5)
3	SCART IN	Ligação do cabo SCART ao videogravador ou DVD
4	SCART OUT	Ligação do cabo SCART à televisão
5	Analog Stereo (L/R)	Ligação audio à televisão com entradas stereo analógicas ou amplificador stereo através de cabos RCA
6	S-Video	Ligação video à televisão ao videogravador através de um cabo S-Video. Este sinal de video é de definição standard mas ainda assim com melhor qualidade do que outros tipos de ligação SDTV. Para mais informações conslute a página 13 deste manual
7	Composite	Ligação tanto a um videogravador como a entradas compostas no televisor (HDTV ou SDTV).
8	Optical Digital Audio	Ligação de cabo óptico para enviar audio digital para a um sistema de amplificação surround ou outro dispositivo audio
9	USB	Ligação no futuro de periféricos USB externos
0	DVB-T Digital Television IN/OUT	Ligação do cabo de antena do sinal de televisão digital terrestre (DVB-T)
1	Power	Ligação ao cabo de energia. Para mais informações conslute a página 14 deste manual
2	Interruptor	Permite ligar e desligar o equipamento sem ter de tirar o cabo de energia. Para mais informações conslute a página 14 deste manual

Como ligar o descodifi cador

Para ligar correctamente o descodifi cador à sua rede e a outros equipamentos de audio e video, siga os seguintes passos.

Verifi que se a sua televisão é HD ou SD e em qualquer dos casos se é do tipo panoramica (16:9) ou standard (4:3).

Se tiver dúvidas consulte o manual da sua

televisão. Consulte a página 25 deste manual para mais informações.

16 9

ou

3 4

Ligue a interface ETHERNET do descodifi cador à Internet (router, gateway,...) através do cabo de rede (CAT-5).

Proceda da seguinte forma para efectuar as ligações à televisão e ao videogravador:

• Se vai ligar a uma HDTV, consulte a página 12 e os diagramas de ligações deste manual.
• Se vai ligar a uma SDTV, consulte a página 13 e os diagramas de ligações deste manual.
• Se pretende gravar alguns programas através de um videogravador, consulte a página 16 e os diagramas de ligações deste manual.

Identifi que quais os equipamentos que pretende ligar ao descodifi cador e à televisão. Consulte a

página 15 à página 19 e os respectivos manuais dos equipamentos para mais informações.

Video DVD Outro

Home Cinema

Ligue o descodifi cador e a televisão a uma tomada de electricidade que não seja controlada por um interruptor.

Nota: Utilize apenas o cabo de energia fornecido com o descodifi cador.

Não ligue ainda a televisão ou o descodifi cador.

Para continuar consulte a secção “Ligar o descodifi cador” na página 20.

Ligações a uma televisão HD

Para utilizar o descodifi cador com uma televisão HD, tem de utilizar uma das seguintes ligações para poder ver conteúdos de alta definição (HD). Consulte o manual da sua televisão e os diagramas de ligações deste manual para mais informações.

Nota: Os nomes das interfaces na televisão e no descodifi cador podem ter ligeiras diferenças.

Ligações para HDTV (utilize apenas uma)		Interfaces Descodifi cador	Interfaces HDTV
HDMI	A interface HDMI permite ambas as ligações de video e audio digital. Consulte o exemplo do diagrama de ligações na página 15.
DVI	A interface HDMI permite ligar a uma televisão HD com entrada DVI (Digital Visual Interface). Se a sua televisão HD tiver uma interface DVI vai necessitar ter um cabo ou adaptador HDMI-to-DVI. Neste caso tem de ligar as interfaces audio à parte através dum conjunto de cabos áudio analógico.Nota: A porta DVI na televisão tem de suportar HDCP (high-bandwidth digital content protection).Consulte o exemplo do diagrama de ligações na página 16.	ANJ
		Necessário adaptador

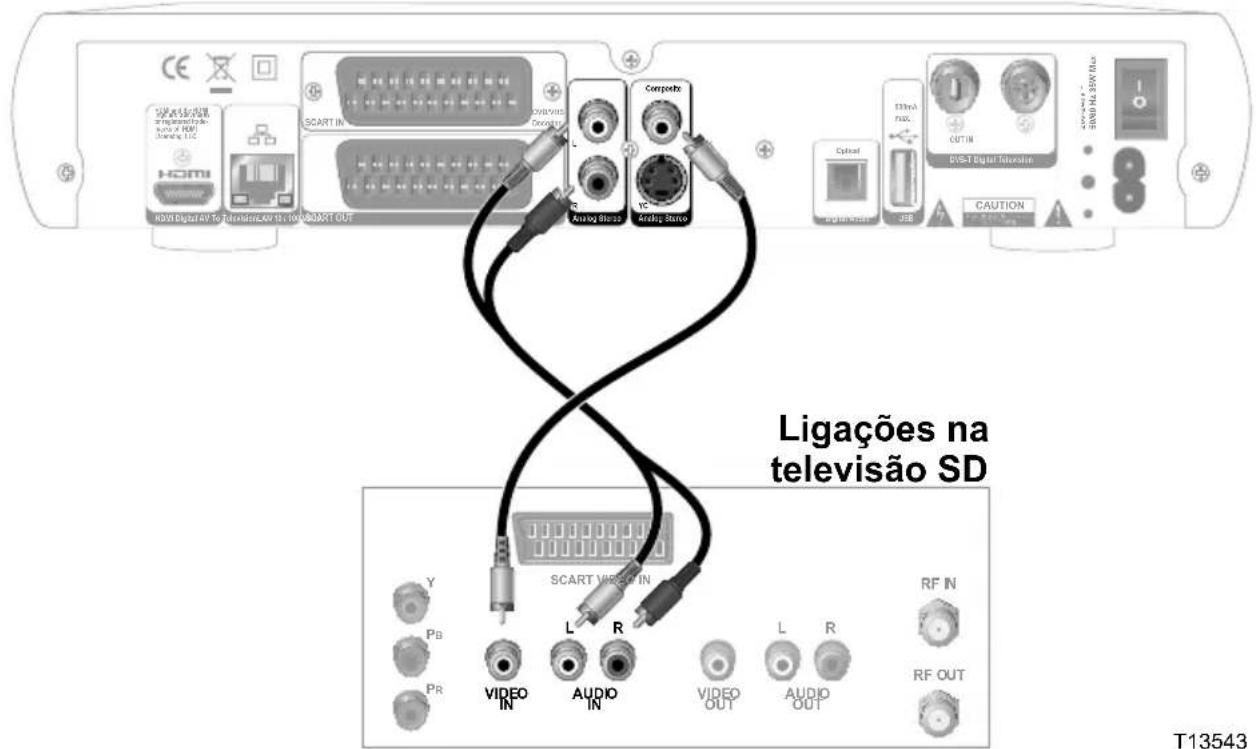

Ligações a uma televisão SD

Para utilizar o descodificador com uma televisão SD, tem de utilizar uma das seguintes ligações para poder ver conteúdos na sua televisão. Consulte o manual da sua televisão e os diagramas de ligações deste manual para mais informações.

Nota: Os nomes das interfaces na televisão e no descodifi cador podem ter ligeiras diferer

Ligações para SDTV (utilize apenas uma)		Interfaces Descodifi cador	Interfaces SDTV
S-Video	A interface S-Video Out fornece uma qualidade de video optima para televisores SD. Para o sinal de audio é necessário recorrer a outra ligação à parte através dum conjunto de cabos áudio analógico.	S-VIDEOANALOG STEREO	S-VIDEOINLR
Composite	A interface Composite fornece o sinal de video para televisores SD. Para o sinal de audio é necessário recorrer a outro tipo de ligação à parte através dum conjunto de cabos áudio analógico.	c ANALOG STEREO	VIDEOINLR
SCART OUT	A interface SCART OUT permite a ligação audio e video a televisões SD.Consulte os exemplos dos diagramas de ligações nas página 17 e página 18.	SCART OUT

Ligações a um videogravador (Opcional)

Importante: Ligar a sua televisão directamente às saidas audio/video do descodifi cador irá assegurar imagens e som mais nitidos e de melhor qualidade.

Nota: Os nomes das interfaces na televisão e no descodifi cador podem ter ligeiras diferenças.

Ligações para Video (utilize apenas uma)		Interfaces Descodifi cador	Interfaces Video
VCR	Para videogravadores com interfaces Video IN e audio L (Left) e R (Right) pode utilizar as saídas Video Out (Composite) e Analog Stereo L (Left) e R (Right) do descodifi cador.	COMPOSITEANALOG STEREO	VIDEOIN
	Para videogravadores com interfaces S-Video e áudio L (Left) e R (Right) pode utilizar as saídas S-Video Out e Analog Stereo L (Left) e R (Right) do descodifi cador.	S-VIDEOANALOG STEREO	S-VIDEOIN
SCART OUT	A interface SCART permite a ligação audio e video ao videogravador. Consulte o exemplo do diagrama de ligações na página 17.	SCART IN

Ligação do cabo de energia

Ligue o cabo de energia conforme ilustrado na fi gura em baixo.

Ligação do cabo de energia Ligação no descodifi cador
AC	O descodifi cador vem equipado com um interruptor para poder ligar e desligar sem ter de retirar o cabo de energia.Important: Utilize apenas o cabo de energia fornecido com o seu descodifi cador.	Interruptor·On/OffCorrente EléctricaT13861

Ligação a uma televisão HD com interface HDMI

Cabo utilizado para este tipo de ligação

• 1 cabo HDMI-to-HDMI

ATENÇÃO: Perigo de choque eléctrico! Desligue todos os equipamentos da corrente eléctrica antes de ligar ou desligar qualquer cabo.

CIS5220

Ligações na televisão HD SCART VIDEO IN AUDIO CENTER CHANNEL IN ON OFF S-VIDEO SCART VIDEO OUT AUDIO IN DVI/HDCP R L VIDEO L/MONO AUDIO R Y PB L HD 1 IN IN VIDEO L/MONO AUDIO R Y PB L HD 2 IN OUT IN HDMI ANT (75Ω) ANT-1 OUT ANT-2 T13536

T13536

Ligação a uma televisão HD através da interface DVI

Cabos utilizados para este tipo de ligação

• 1 cabo HDMI-to-DVI ou 1 cabo HDMI-to-HDMI e 1 adaptador HDMI
- 1 conjunto de cabos áudio L (Left) e R (Right)

Notas:

• A porta DVI na televisão tem de suportar HDCP (high-bandwidth digital content protection).
• Necessita fazer a ligação audio à parte.

ATENÇÃO: Perigo de choque eléctrico! Desligue todos os equipamentos da corrente eléctrica antes de ligar ou desligar qualquer cabo.

CIS5220

Ligações na televisão HD SCART VIDEO IN AUDIO CENTER CHANNEL IN ON OFF AUDIO IN DVI/HDCP R L S-VIDEO VIDEO L/MONO AUDIO R IN Y L/MONO AUDIO R IN HD 1 IN VIDEO L/MONO AUDIO R IN Y L/MONO AUDIO R INOUT HD 2 INOUT ANT (75Ω) ANT-1 OUT ANT-2 T13537

T13537

Ligação ao videogravador e a uma televisão SD

Cabos utilizados para este tipo de ligação

• 1 cabo SCART para a televisão
• 1 cabo SCART para o videogravador

Nota: Este tipo de ligação não permite visualizar conteúdos em formato HD caso utilize este tipo de ligação com uma televisão HD. Para visualizar conteúdos HD numa televisão HD terá de utilizar os tipos de ligação das página 15 e página 16.

ATENÇÃO: Perigo de choque eléctrico! Desligue todos os equipamentos da corrente eléctrica antes de ligar ou desligar qualquer cabo.

CIS5220

SCART IN SCART OUT To Television Display Server Digital Audio Outlier OUT R O/INT Digital Transition CAUTION Ligação na TV SCART VIDEO IN SCART VIDEO IN or SCART VIDEO OUT Ligação no Videogravador T13540

Ligação a uma televisão SD através de cabo SCART

Cabos utilizados para este tipo de ligação

- 1 cabo SCART

TENÇÃO: Perigo de choque eléctrico! Desligue todos os pamentos da corrente eléctrica antes de ligar ou desligar qualquer

CIS5220

T13541

Ligação a uma televisão SD através de cabo RCA

Cabos utilizados para este tipo de ligação

• 1 cabo video RCA
• 1 conjunto de cabos áudio L (Left) e R (Right)

ATENÇÃO: Perigo de choque eléctrico! Desligue todos os equipamentos da corrente eléctrica antes de ligar ou desligar qualquer cabo.

CIS5220

Ligações na televisão SD T13543

T13543

Ligar o descodifi cador

Importante: Quando ligado à corrente eléctrica pela primeira vez o equipamento poderá acender e apagar o visor durante alguns minutos. Não desligue o equipamento durante este processo.

Nota: O descodifi cador só funcionará com o telecomando se fi zer o processo de arranque completo.

1. Ligue o equipamento no interruptor □ no painel traseiro.
2. Ligue a sua televisão.
3. Seleccione a ligação correcta na sua televisão (SCART ou HDMI).
4. Aguarde pela imagem na sua televisão vinda do equipamento.

Em caso de falha técnica

Se o equipamento não fi nalizou o processo de arranque com sucesso proceda da seguinte forma:

1. Se vir uma mensagem a pedir para confi rmar uma actualização de software, pressione a tecla OK no telecomando.
2. O software irá ser descarregado para o equipamento. Este processo poderá demorar alguns minutos (cerca de 20 minutos aproximadamente).
3. Quando finalizar o descarregamento do software o equipamento reiniciar-se-á automaticamente.

Nota: Se o problema persistir por favor ligue 16912, tarifa aplicável.

Colocar o equipamento em modo “Stand-by”

1. Se estiver no menu do descodifi cador pressione a tecla SAIR para sair do menu e passar a ver a emissão do canal seleccionado.
2. Pressione a tecla Box para colocar o descodifi cador em modo "Stand-by". O LED verde no painel frontal passará a vermelho e apagar-se-á ao fi m de 5 segundos.
3. Pressione a tecla TV para colocar a sua TV em modo "Stand-by". Se não programou o comando do descodifi cador para controlar a sua TV, deverá usar o botão correspondente no comando da sua TV.

Utilizar o descodifi cador

Como usar o telecomando

Esta secção descreve o modo de funcionamento do telecomando para navegar nos menus do seu descodifi cad O telecomando envia sinais infravermelhos para o descodificador. O descodificador recebe esses sinais por um sensor que está no painel frontal. De modo a que o seu descodificador possa receber esses sinais correctamente deverá apontar o telecomando para o painel frontal do equipamento.

Se desejar usar um só comando poderá programar o telecomando do seu descodificador para funcionar também com a sua televisão.

dor. 60° rá

T13460

Programação do telecomando

Nota: Antes de iniciar o procedimento de programação do telecomando reduza o nível de som da televisão utilizando o telecomando da sua televisão, depois, utilizando o telecomando do descodifi cador coloque o nível de som do descodifi cador no máximo.

1. Verifi que qual o fabricante da sua televisão. Consulte a tabela de fabricantes no fi nal deste manual para identifi car o código do fabricante.

2. Pressione o botão TV até que a luz verde do botão TV isque 2 vezes.

3. Pressione “0 0 3” - tem 10 segundos para efectuar a introdução deste código. A tecla TV do telecomando pisca 2 vezes como sinal de confirmação.

4. Introduza os três dígitos correspondentes ao código de fabricante. A tecla TV do telecomando pisca 2 vezes como sinal de confi rmação.

5. Direccione o telecomando para a sua televisão. Pressione a tecla TV até a televisão se desligar. Este processo poderá demorar alguns minutos.

6. Confi rme a selecção pressionando OK.

7. Pressione a tecla TV para ligar novamente a TV.

8. Verifi que o telecomando correctamente mudando o nível de som. Teste as restantes teclas do telecomando para verifi car se o comando fi cou correctamente confi gurado para a sua televisão.

Notas:

• Se não conseguir controlar a sua televisão, repita este procedimento várias vezes até que seja encontrado o código adequado ao modelo da sua televisão.
• Se não conseguir fi nalizar a programação tente programar o telecomando manualmente

Programação manual do telecomando

1. Verifi que qual o fabricante da sua televisão. Consulte a tabela de códigos no fi nal deste manual e procure a lista de códigos correspondente ao fabricante da sua televisão.
2. Pressione o botão TV Box até que a luz verde do botão TV opisque 2 vezes.
3. Introduza um dos códigos da lista de códigos identifi cada para o fabricante. A tecla TV do telecomando pisca 2 vezes como sinal de confi rmação.
4. Direccione o telecomando para a sua televisão. Pressione a tecla TV até a televisão se desligar.
5. Se a televisão não se desligar, repita os passos 3 e 4, utilizando outro código da lista. Repita até encontrar um código que desligue a sua televisão.
6. Quando encontrar um código que desligue a televisão, confi rme a selecção pressionando ox.
7. Pressione a tecla TV para ligar novamente a TV.
8. Verifi que o controlo funciona correctamente mudando o nível de som. Teste as restantes teclas do telecomando para verifi car se o comando fi cou correctamente confi gurado para a sua televisão.

Resolução de problemas

Se o descodifi cador não tiver o comportamento esperado, siga os seguintes passos que poderão ajudar a resolver o eventual problema. Se ainda assim precisar de ajuda contacte a assistência técnica do seu operador.

Sem imagem

• Verifi que se todos os cabos estão correctamente bem ligados.
• Se o cabo de energia está bem ligado entre o descodifi cador e uma tomada de energia. Verifi que se o interruptor ON/OFF no painel traseiro está na posição de ligado (ON).
• Verifi que que a energia está ligada à televisão.
• Se a sua instalação inclui um videogravador verifi que se este está correctamente ligado ao descodifi cador.
• Verifi que se seleccionou a entrada de video correcta no seu televisor ou home cinema.
• Verifi que se o descodifi cador está confi gurado com as defi nições correctas do seu televisor tais como resolução e tipo de TV.

Sem cor ou cor incorrecta

• Certifi que-se que o programa está a ser transmitido a cores.
• Ajuste os controlos de cor da sua televisão.

Sem som

• Verifi que se o volume está ligado.
• Verifi que se a função mute (sem som) está activada.
• Verifi que se está seleccionada a entrada de som correcta no seu kit home cinema.
• Se a sua instalação inclui um videogravador verifi que se este está correctamente ligado ao descodifi cador.

Televisão digital e Televisão de alta defi nição

O que é a televisão digital?

A Televisão Digital (DTV) é um grande passo em frente no desenvolvimento tecnologico comparado com a Televisão Analógica que conhecemos desde os anos 40. A televisão Digital é transmitida e visualizada através de codifi cação digital semelhante ao modo de funcionamento dos PCs. Por utilizar a tecnologia digital não existe variação de qualidade de imagem e som desde a origem até ser transmitido na televisão. As imagens são sempre visualizadas em alta qualidade e sem interferências habituais na transmissão analógica. Outra vantagem da televisão digital é disponibilizar também som digital, o conhecido sistema surround com tecnologia Dolby™ Digital que tão bem conhecemos dos cinemas.

O que é a televisão de alta defi nição (HDTV)?

A televisão de alta defi nição (High-defi nition television - HDTV) consiste em imagens que são compostas por milhões de pixeis muito mais pequenos e mais proximos do que os das televisões antigas de defi nição standard (Standard-defi nition television - SDTV). As HDTV conseguem reproduzir imagens com cinco a seis vezes maior detalhe do que as SDTV, o que se traduz em imagens mais realistas. Os programas em SDTV podem ser visualizados em televisões HDTV.

Formatos de imagem

Qual a diferença entre ecrã standard e ecrã panorâmico?

O tipo de ecrã, standard ou panorâmico, determina o modo como o descodifi cador mostra as imagens no ecrã. O formato da imagem para uma HDTV é a combinação entre o aspect ratio e a resolução do ecrã e é diferente entre os ecrãs standard e os ecrãs panorâmicos.

O que é o Aspect Ratio?

O aspect ratio é a relação entre a altura e a largra do ecrã da televisão.

O que é a resolução do ecrã e a taxa de refrescamento?

A resolução do ecrã indica a quantidade de detalhe de uma imagem. A resolução é identifi cada pelo número de linhas que o ecrã consegue mostrar. As técnicas que a televisão utiliza para “pintar” a imagem no ecrã são chamadas de progressiva ou interlaçada.

Com o método progressivo cada pixel é refrescado no ecrã em simultâneo. O método interlaçado implica que os pixeis são refrescados em alternância - primeiro as linhas ímpares depois as linhas pares.

Nas defi nições avançadas seleccione o modo adequado à sua televisão. Consulte o manual da sua televisão para escolher o modo apropriado (576i, 576p, 720p, 1080i).

Por exemplo, a resolução 1080i indica que o ecrã consegue mostrar 1080 linhas numa televisão com refrescamento interlaçado, e a 720p indica que o ecrã mostra 720 linhas numa televisão com refrescamento progressivo.

Uma televisão standard tem um aspect ratio de 4x3. O ecrã tem 4 unidades de largura para 3 de altura.

3 4

Uma imagem de resolução 576p ou 576i consegue ser visualizada neste tipo de ecrã.

Uma televisão panorâmica HDTV tem um aspect ratio de 16x9. O ecrã tem 16 unidades de largura para 9 de altura.

16 9

Uma imagem de resolução 720p ou 1080i consegue ser visualizada neste tipo de ecrã.

Peacock 111 Sagem 119

Penney 133 Saisho 193

Philco 198 Saivod 196

Philips 222 Sakio 161

Phoenix 152 Salora 195

Pioneer 173 Sambers 176

Plantron 160 Samsung 221

Playsonic 196 Sansui 193

Policom 182 Sany 174

Prandoni Prince 165 Sanyo 214

Prima 164 Schaub Lorenz 194

Pringston 175 Schneider 223

Códigos para confi gurar o Telecomando

2

2M Electronics 256

A

A.R.Systems 216 289 294 438 439 526 541 812

Accent 155 437

Action 155 290 439 702 804

Admiral 155 197 294 439 583 790

Advent 760

Adyson 301 439

Aeg 507 779

Agashi 439

Agazi 294

Agb 210

Aiko 155

Aim 437 439

Aiostay 216 583

Airis 667

Aiwa 169 251 439

Akai 147 150 155 217 246 259

286 382 384 395 413 427

432 435 437 439 492 508

509 520 661 701 763 804

814 820

Akiba 147

Akira 437 774

Akura 147 155 269 294 439 493

Alba 147 155 159 217 269 286

294 339 341 413 432 435

439 468 734 757 780 790

Albiral 216 439 791 799

Alcyon 365

Alfa 449

Allorgan 735 814

Allstar 439 526

Alphatronik 629

Altus 508 509

American High 290

Americana 290

Amstrad 148 155 377 604 806

Andersson 492

Anglo 155 294

Anitech 146 155 294 301 362 365

439 526 799

Ansonic 155 221 268 269 294 413

432 435 492 507 510 528

547 780 799

Antecno 147

Aoc 439 721

Arc En Ciel 818 822

Arcon 795

Arctic 508 509

Aristona 258 437 438 439

Art Tech 439

Asa 274 284 365 367 589

Asberg 362 365 439 790 799

Asora 155

Astra 155 439

Asuka 147 294

Atec 348

Atlantic 272 439 814

Atlas 438

Atori 155

Atoro 155

Audio Technica 207

Audiosonic 147 155 268 269 294 439

Audioton 155

Audiovox 439

Ausind 365

Autovox 220 365 814

Aver Media 724

Awa 155 439

Axxion 146 155 286

B

Bang 247

Bang & Olufsen 439 568 586

Basic Line 146 147 150 155 158 413

432 435 439 492 493 507

508 509 510 636 77 9 780

Bauer 297

Baur 155 246 247 250 258 259

361 377 437 438 439 446

476 512 553 560 562 641

648 653

Baysonic 294

Bec 210 439 702 804

Becrese 361 439 641 653 701 702

707

Beko 268 269 275 413 414 416

460 506 508 509 516 525

706 707 780 782 820

Bell & Howell 197 439 635

Benchmark-Beaumark 155 290 439

Benq 709

Beon 439 790

Best 268 269

Bestar 269 439

Bigston 155

Black Panther 799

Black Star 221

Blackstripe 290 635 641 653

Blaupunkt 150 159 244 246 247 250

251 255 258 259 263 279

280 282 438

Blautech 534

Blue Sky 147 159 413 432 435 439

444 465 492 493 507 508

509 510 528 547 710 749

779 780

Bondstec 220

Boxford 518 524 742

Brandt 312 818 820 822 831

Códigos para confi gurar o Telecomando

Brandt Electronique 818 822 828 831

Braun 446 832

Brendstar 155

Brinkmann 790

Brionvega 437 439 542 583 794

Brother 294

Bruns 268 583 797 799

Bsr 735

Btc 147

Bush 147 159 217 286 291 294

341 413 432 435 436 439

468 509 734 780

C

Cablecom 440

Campomatic 655

Capehart 439 804

Capsonic 294 439

Carrefour 365 439

Carver 439

Casio 450

Cathay 439

Cci 609

Centurion 439

Century 221 583

Cge 155 221 280 281 362 365

790

Cgm 146 155

Changhong 649

Charisma 576

Charpy 669

Ciate 583

Cie 155 158 220 604

Cihan 448

Cimline 155 734

Cinex 528 547

Citizen 290 439 653

City 155

Clarivox 210 214 216 221 360 439

787 801 811

Claton 413 432 435

Clatronic 147 155 221 269 286 362

439 508 509 790 799

Claud 437

Clubinternet 654

CMX/Commax 723

Colortyme 290 439

Combi 729

Computec 535

Computron 155 439

Concorde 155

Condor 146 155 221 269 439 526

790 799

Conic 439 702

Conrac 781 784

Consoll 592

Constructa 438

Contec 146 155 310

Continental 159

Continental Edison 159 818 822 831

Corfung 294

Cosmel 155

Craig 439

Crosley 221 269 280 362 365 439 583 702

Crosswood 413 432 435

Crown 155 197 268 269 270 362 365 439 792 799

Crystal 437

Cs Electronics 147 220 221

Ctc Clatronic 221 790 799

Curtis 439 537 790

Curtis Mathes 290 439 635 653

Cyberpix 493

D

Daewoo 155 158 163 165 166 167 168 169 170 171 222 439

442 466 468 526

Daichi 155

Daimond 437

Dainichi 147

Dalco 773 774

Dantax 268 449 508 509

Davis 437

Dawa 439

Daytron 155 641

Dce 413 432 435 455

Deca 528 547

Decca 211 439 475 528 547 584 788 805

Dell 777

Denon 770

Denver 155

Desmet 155 439

deuromedia 591

Diamond 155

Diboss 527 535

Digiline 780

Digitech 377

Dixi 155 439 797

Dmtech 413 432 435 492 493 495 545 600 732

Dts 155

Dual 147 155 271 272 361 377 437 439 457 458 464 468

479

Dumont 274 365 583 790 799

Dynamic 155

E

Eaton 290

Ecrom 413 432 435

Ecron 465

Edison 159

Códigos para configurar o Telecomando

Edison Minerva 159

Eksperten Vest 260

Elbe 216 271 413 432 435 438

439 481 507 510 599 741

Elbe 743 800

Elbit 437 448 450

Elbit Fraba 462

Elcit 221 799

Elecs 449

Electro Tech 155

Electrohome 635 702

Electronika 270 439 469

Elekta 146 155 294

Elektronika 270 449 450 469

Elemis 268 269

Elin 155 274 439 526

Elite 147 282 290 439 635 653

Elmak 412 451 452 779

Elman 799 820

Elta 155 439

E-Max 711 764

Emerson 147 268 269 286 413 432

435 439 507 508 509 510

583 780 799 811

Eon 290

Erres 437 438 439 552

Eternity 764

Etron 155 439

Euro-Feel 294

Euroline 450 508 509

Euroman 439

Euromann 268 294 439

Europhon 210 217 218 221 439 799 800

Excelsior 411

Expert 272 387 814

F

Fenner 155 439 780

Ferguson 179 216 246 247 259 274

280 310 312 360 373 403

405 437 438 439 481 484

540 553 560 562 641 648

653 659 698 699 702 706

707 731 788 803 805 820

822 826 827 828 831 834

Fidelis 155 439

Filsai 155

Final 585

Finlandia 284 636 828

Finlux 155 211 221 274 284 285

365 367 382 383 384 385

387 390 392 395 398 437

438 439 475 509 528 547

583 767 783 788 790 799

First Line 155 158 216 221 413 432

435 438 439 492 493 508

509 526 555 636 723 735

780

Fisher 161 269 274 361 562 583

635 638 639 641 797 798

Flint 439

Force 614 764

Formenti 217 365 437 439 449 457

Fortress 197

Fraba 269

Frontech 155 213 221 294

Fuji 814

Fujitsu 240 272 563 781 784 804 814

Fujitsu General 272 814

Fujitsu Siemens 500

Fulton 541

Funai 143 144 155 294 427 563

605 735

G

Galaxis 269 790 799

Galaxy 269 790 799

Galeria 155

Gbc 155 214 222 439

Ge 828

Gec 211 439 702 788

Geloso 147 155 222

Gemsound 155

General 155 774

General Technic 155

Genexxa 147 439

Gericom 347 754

Giant 439

Gitem 258 437 439 822 828

Gm 155

Gmg 155 790

Goldhand 155

Goldi 437

Goldstar 152 155 159 213 220 246

269 272 290 294 363 437

439 450 456 508 509 526

626 702 793 804

Goldy 774

Goodmans 147 155 158 169 171 175

286 320 337 341 373 409

413 425 432 435 437 438

439 455 459 466 479 492

493 526 533 597 661 713

726 763 780

Gorenje 268 269

Gpm 147 155

Gradin 147 155 439

Graetz 413 432 435 493

Gran Prix 528 547

Granada 150 179 193 195 211 229

268 269 284 360 387 389

395 421 437 438 439 470

Códigos para configurar o Telecomando

483 635 636 639 648 653

688 690 691 694 701 788

804 805 828

Grandin 413 432 435 741 780

Grenadier 155 439

Gronic 439

Grundig 154 159 242 243 244 245

246 247 249 250 251 255

258 259 262 264 266 267

270 339 360 362 364 365

Grundig 369 370 414 430 437 438

439 450 465 469 470 481

494 498 534 567 734 764

Grunkel 413 432 435

Gtt 155 790

Gze Unimor 269

H

Haier 184 292 296 300 470 635 639

Halifax 294

Hanseatic 155 169 258 268 271 361

437 439 457 468 488 526 735 793 794

Hantarex 155 214 439

Harley Davidson 290

Hb Ingelen 413 432 435 509

Hcm 146 147 155 268 294

Heathkit 439

Hifi vox 818 822

Hiline 155

Hinari 147 155 310 439 526

Hisawa 147

Hisense 722 723

Hit 583

Hitachi 169 171 197 211 258 312

361 382 387 413 432 435

439 455 456 461 466 468

470 474 475 492 493 641

653 671 672 673 675 676

677 678 679 680 681 682

683 684 685 686 687 688

689 690 691 692 693 694

695 696 697 698 699 700

701 702 703 704 705 706

707 708 769 788 794 804

818 831

Hitachi Fujian 673

Hoher 413 432 435 492 493 508 509

Códigos para configurar o Telecomando

635 783

K

Kaiser 439

Kaisui 147 155 439

Kambrook 312 831

Kapsch 272 814

Karcher 155 268 270 439 526 528 547 800

Kawa 286

Kds 229 438

Kendo 155 413 432 435 439 473

506 526 734 741 794 795 799 814 815

Kenmark 425 714

Kennedy 147 272 814

Kennex 466

Kenstar 666

Kenwood 244

Kerion 439

Keymat 349 612 656 668 670

Kimay 294

Kiota 155

Kiton 413 432 435

Klh 804

Kloss 290

Kneissel 158 216 271 439 466 599 741 780 787

Kobic 155

Kolster 147 220 439 799

Konichi 155

Konka 147 174 286 299 594

Korpel 439

Kortek 756

Körting 268 269 270 583

Kotron 598

Kuasho 439

Kuba 361

Kuba Electronic 361

L

Latona 753

Lavis 158 439 465 469 787

Leader 155

Legend 155 439

Lenco 155 156 158 173 294 439 486 799

Lenoir 155 439

Lesa 221

Level 725

Lexus 294

Leyco 294 439 735 804

Lg 465 492 493 508 509 526

529 532 603 618 619 620

621 622 623 625 626 627

628 630 631 666

Liesenkötter 437

Life 155

Lifetec 147 155 158 294 413 432 435 439 454 468 780

Linitron 197

Lloyd'S 155 360

Locatel 241

Lodos 435

Loewe 210 229 312 428 429 437 439 446 447 476 482 519 583 588

Logik 310 731

Lögik 310 439

Love 216

Luma 155 272 439 814

Lumatron 272 413 427 432 435 600 780 814

Lux-May 286 439 811

Luxor 155 284 363 368 382 384 387 390 392 393 398 413 432 435 475 523 539 783 804

Lxi 197 439 635

M

M Electronics 155 222 274 284 361 387 390 392 395 398 439 820

Magasin 625 627

Magnadyne 155 210 220 221 222 439 450 526 583 790 799

Magnafon 210 217 365 450 799 800

Magnasonic 155 197 439 526 635

Magnavox 438 439 445 702

Magnex 439

Magnum 465 544

Mandor 294

Manesth 294 439 734

Marantz 361 431 437 439 491

Mark 158 268 413 432 435 439 476 508 509

Marshal 147

Mascom 528 547

Mascot 221

Match Italia 439

Matsui 155 159 217 246 247 250 286 310 341 343 344 345 413 432 435 526 563 604 635 636 639 659 731 734 737

Maxam 155

Maxell 155

Maxwell 799

Mc Michael 702

Mce 155

Mcperson 536

Media Station 660

Media Tv 453

Mediator 439

Medion 382 383 413 432 435 437

Códigos para configurar o Telecomando

468 492 507 508 509 510

543 661 763 780 781 784

Megas 741

Megatron 701

Melbox 801

Melectronic 387 390 391 395

Memorex 155 294 635

Memory 492 493

Memphis 155 804

Mercury 155 439

Meteor 800

Metz 246 247 248 251 252 253

254 257 258 259 261 399

400 401 402 413 432 435

492 526 582 583 587 589

590 593 781

Mga 437

Micromaxx 413 432 435

Minerva 159 246 247 258 259 360

Minerva 365

Minoka 439

Minsonic 154

Mirai 559 563 601 744

Mitsubishi 155 176 177 178 179 180

181 246 259 310 437 439

466 470 583

Mitsubushi 413 432 435

Mivar 214 217 219 271 363 366 796

Monitor 290

Motion 365

Motorola 197 439

Mtc 269 290 476

Multichoice 498 740 776 833

Multimedia 153

Multistandard 799

Multitec 413 432 435

Multitech 155 221 310 362 439 799

Murphy 274

N

Naim 499

Namsunc 155

Nap 437

National 439

National Star 774

Nec 155 290 310 347 610 750

751 752 753

Neckermann 155 202 210 221 246 247

251 258 269 270 279 361

437 438 439 449 450 468

526 552 553 560 562 583

734 735

Nei 147 439 811

Neovia 336 531 754

Nesco 222

New World 147

Newtech 155 439

Nikkai 147 294 439 653 804

Nikkei 439

Nikko 526 813

Nissan 290

Noblex 155 161

Nobliko 217 360 362 799

Nogamatic 818 822

Nokia 146 155 284 285 286 290

294 368 382 384 386 387

388 389 390 391 392 393

395 396 397 398 439 450

583 635 641 783 790

Nordmende 195 312 313 345 437 450

818 820 822 825 827 828

831

Nordway 216

Nortek 439

Northern Star 753 755

Nova 274 439

Novatronic 155 439

0

O General 155

Oceanic 198 387 390 392 395 398

635 735 814

Okano 155 269 789

Olympic 155

Onceas 155 222

Onida 439

Onkyo 748

Onwa 147 217 286

Opera 439

Optanka 197

Orava 450 463

Orbit 439

Orbiter 269

Orian 773

Orient 155

Orion 147 155 182 183 294 310

314 341 342 344 345 353

413 432 435 437 438 439

442 445 449 450 481 514

560 604 734 735 737 764

817

Osaki 147 439 804

Oso 147

Osume 804

Otake 734

Otava 478 526 538 540 541

Otf 155

Others 142 146 147 155 210 213

215 246 286 288 310 312

322 363 413 437 439 456

490 516 526 530 540 635

688 711 735 788 804 824

Otrum 437

Códigos para configurar o Telecomando

Otto Versand 146 150 155 193 195 197

198 218 220 221 229 246

247 251 258 259 268 286

361 377 437 438 439 446

449 450 468 526 552 553

560 561 562 641 648 653

734 735 793 794 817 820

828

Ovp 521 522

P

Pacifi c 345

Pael 217 360 526

Palladium 251 258 269 413 432 435

439

Palsonic 439

Panama 155 221 294 439

Panashiba 155

Panasonic 149 150 225 226 227 228

229 230 231 232 233 234

235 236 237 238 239 246

254 258 259 437 439 788

Panavision 775

Panavox 155

Panorama 155

Panoramic 822

Pathe 271 818 822

Pathe Marconi 818 822

Pausa 155

Pce/Pec 290 635 641 653

Peacock 348 600 709

Penney 290 361 653

Perfekt 439

Performance 310

Pershin 360

Philco 155 221 269 280 362 365

439 583 702 787 790

Philex 437

Philips 258 272 312 407 408 410

411 412 415 417 420 421

422 423 424 425 426 431

433 434 437 438 439 440

441 443 450 462 469 470

480 481 484 489 526 549

550 551 552 562 648 702

804 818 831

Phocus 414

Phoenix 439 449 450

Phonola 439

Phonotrend 761

Pioneer 312 351 352 354 355 437

439 449 573 574 575 577

578 579 580 581 831

PKS 439

Plantron 155 294 439

Platinum 727

Playsonic 413 432 435 508 509

Policom 799 822

Poppy 155

Portland 450

Prandoni Prince 210 221 286 365 526 799

Prima 155 290 294 439 635 653

Princess 155

Pringston 508 509

Prinz 361 804

Pro Basic 736

Proelco 268 450

Profex 155 362 799

Profi lo 500 501 507 510 517 528

546 547 649

Profi tronic 439 526 799

Proline 169 423 466 475 515 548

597 608 714 794

Proscan 290

Prosonic 508 509 541

Protec 155 221 294 439 799

Protech 413 432 435 438 439 780

Proton 155

Proview 664

Provision 438 508 509 526

Pulser 155 290 439 702 804

Pye 437 439

Pymi 155

Q

Qty1 450

Quadro 409 413 427 432 435 455

467 487 492 493 711 733

786

Quasar 155 221 799

Códigos para configurar o Telecomando

Red Star 528 547

Regente 155

Relisys 664

Revox 365 437 439 476

Rex 271 272 814

Rft 147 268 271 273 437 453

583 797

Rice Club 290

Roadstar 147 155 268 294 341 413

427 432 435 438 439 449

450 465 508 509 538

Robotron 247

Roombase 602

Rosita 155

Rosner 213

Rowa 155

Royal 146 147 155 246 268 293

294 439

Royal Nec 508 509

Runco 290

s

Saba 210 247 312 313 372 405

508 799 816 818 820 822

827 828 829 830 831

Sagem 730 738 741

Saisho 213 310 437 604 734

Saivod 413 432 435 492 493 507

508 509 510 528 547 780

Sakio 155 294

Sakura 155

Salora 284 363 382 383 387 390

391 392 394 395 398 446

517 635 783 804

Sambers 210 360 362 363 365 526

799 800

Samsung 155 156 160 161 213 269

290 294 298 316 317 318

319 321 322 323 324 325

327 328 329 330 331 332

333 334 335 363 415 419

437 439 459 511 512 513

526 530 540 712 788 789

804

Sansui 155 290 294 310 437 439

Sany 312 831

Sanyo 155 213 269 271 274 310

361 413 432 435 492 493

508 528 547 583 632 633

634 635 636 637 638 639

640 641 642 659 788 797

798 804

Sbr 439

Schaub Lorenz 413 432 435

Schneider 147 155 220 271 272 286

294 361 362 377 406 413

415 432 435 437 438 439

447 449 450 455 465 468

469 470 471 472 481 485

502 507 508 509 510 517

526 527 528 531 535 536

544 547 780

Scientific Labs 437 517

Scott 615 624 728 762

Screenlant Tft 472

Sea 492 493

Sears 635

Seg 147 155 213 221 294 362

409 413 427 432 435 436

492 493 565 780 797 799

Seleco 271 272 438 439 503 794

795 808 814 815 818 828

833

Sencora 155

Sentra 147 653

Serino 741

Sharp 185 186 187 188 189 190

191 192 193 194 195 196

197 198 199 437 439 653

689 794

Shintom 526

Shintoshi 526

Shivaki 151 437 526

Shorai 735

Show 155

Siarem 210 214 583 799

Sicatel 269 802

Sice 246 259

Siemens 246 247 250 251 258 259

266 279 282 437 439 448

470 490 528 547 811

Siena 465

Siera 465

Sierra 437 439

Siesta 268 269

Sigmax 290

Signature 653

Silma 439

Silva Schneider 155 413 455 472 492 493

500 501 507 510 517 525

526 527 528 529 535 546

547 596 644 649 665

Silver 147

Singer 155 221 439 583 799

Sinotec 526

Sinudyne 345 437 445 449 450 465

473 562 583 604 734 735

779 799 800 817

Sky 350 607 746 764

Smaragd 159

Snyder 439

Sogo 507 510

Sole 157

Códigos para configurar o Telecomando

Sonitron 269 635 636 638 641

SONiX 651 764

Sonoko 155 294 439

Sontec 269 439

Sony 279 310 311 437 438 439

552 553 554 555 556 557

558 560 561 562 564 565

566

Sound & Vision 147 799

Soundcolor 528 547

Soundesign 290

Soundmaster 155

Spectra 158

Spectrician 439

Sr2000 635

Standard 147 155 222

Star 292 439 540 733 774

Star General 773

Starlite 155 526

Starlux 155

Staßfurt 797

Stern 271 272 814

Strato 294

Sungoo 662

Sunkai 147 734 735

Sunrise 160

Sunstar 155

Sunwatt 439

Sunwood 155 439

Supersonic 437

Supertec 155 439 450

Supertech 155 450

Supra 155

Sutron 155

Códigos para configurar o Telecomando

Toshiba 169 246 247 249 250 290

317 338 340 341 365 413

432 435 437 439 508 509

635 641 643 646 648 650

652 653 657 658 659 758

759

Tosonic 290

Towada 799

Transonic 439

Trc 146 155 526

Trevi 155

Triad 437 439

Triax 372 528

Trilux 268 424 449 450 466 780

Tristar 147

Triumph 365 604

Trivision 155

TWF 749

U

Uher 272 361 365 439 476 560

799 814

Ultra 804

Ultravox 217 221 439 583 799

Uma 147 246 259 269 280 281

282 312 360 437 818 822

831

Unic 269

Unimor 268 437

United 341 413 439 508 509

Universum 155 221 246 251 258 259

266 268 269 274 280 284

294 310 360 383 395 413

427 432 435 436 437 438

439 450 469 496 526 562

780 814

Univox 222 439 583

Upc 440

Uranya 155 799

V

Vanguard 155

Vasilinec 155

Veco 155 439

Vega 583

Vente 470

Vestel 409 413 424 427 432 435

436 439 450 454 455 492

493 780

Vexa 155 439

Victor 207

Videcon 439

Video System 439

Videologique 147

Videosat 221

Videoseven 563 764

Videoton 312 790 819 831

Vidion 155

Viditel 294

Viewpia 760

ViewSonic 346 739

Vision 155

Vison 439

Vogells 616

Vortec 439

Voxson 365 439 526 583

Vtq 797

W

Walkie 272

Waltham 312

Wards 207 439

Watson 147 155 282 413 427 432

435 439 450 508 509 780

Wattradio 217 526 790 799 800

Wega 583

Alimentação de enrgia 10, 14

Alta defi nição. Ver HD

Aspect ratio 25

Diagramas. Ver Ligar o descodifi cador a outros equipamentos

Disco rigido 9

DVI 14, 18

E

Ecrã

resolução 25

tamanho 25

Energia 10, 14

Ethernet 10, 11

F

Formatos de imagem 25, 11

G

Gravador de Vídeo 6

H

HD

formato 24

HDTV transmissão 24

HDTV, o que é... 24

HDMI 10,12, 15, 16

|

Interlaçado, modo 25

L

Ligações

Ver também Painel frontal e Painel traseiro

para HDTV 12

para SDTV 13

Videogravador 14

Cabo de energia 14

Ligar o descodifi cador a outros equipamentos

HDTV com DVI 16

HDTV com HDMI 15

SDTV 17-19

S-Video 14, 19

Videogravador 14, 17

0

Optical Audio Output 10

P

Painel frontal 11

Painel traseiro 9

Portas. Ver Ligações

Resolução de problemas 23

s

Segurança 4-5

Índice remessivo, continuação

Sensor infra-vermelhos 9

SCART 10, 13

14, 17

18

SD

Modo 13,

17-19

TV, o que é 24,25

Standard-definition TV, o que é 24

T

Teclas de direcção 8,9

Televisão digital 6,24

TV

digital, o que é 6, 24

formatos 25

HDTV, o que é 6

resolução 25

ecrã panorâmico 25

U

USB, porta 9, 10

V

Videogravador, ligações 16

Trademarks
