3000-IN/PC - Aquecedor de água Baxi - Manual de utilização gratuito

Tipo de produto	Aquecedor de água a gás
Marca	Baxi
Modelo	3000-IN/PC
Dimensões (altura x largura x profundidade)	700 mm x 400 mm x 300 mm
Peso líquido	15 kg
Alimentação	Gás natural (G20) / Butano (G30) / Propano (G31)
Potência nominal	24 kW
Caudal de água quente	10 L/min (a 25°C de elevação)
Pressão de gás	20 mbar (G20) / 28-30 mbar (G30/G31)
Pressão de água	0.5 - 10 bar
Tipo de ignição	Ignição eletrônica com piloto
Controle de temperatura	Regulação contínua por termostato
Segurança	Proteção contra superaquecimento, falha de chama, tiragem inversa
Manutenção	Limpeza periódica do queimador e filtro de água
Peças de reposição	Disponíveis no serviço técnico oficial Baxi
Classe de eficiência	Classe A
Garantia	2 anos
Instalação	Deve ser realizada por um profissional autorizado
Peso da embalagem	17 kg
Dimensões da embalagem	800 mm x 500 mm x 400 mm

Perguntas frequentes - 3000-IN/PC Baxi

Como instalar o aquecedor Baxi 3000-IN/PC?

A instalação deve ser realizada por um técnico autorizado. Certifique-se de cumprir as normas locais de gás e ventilação. Conecte a entrada de gás, água fria e saída de água quente conforme o esquema do manual.

O que fazer se o aquecedor não ligar?

Verifique se o fornecimento de gás está aberto, se a chama piloto está acesa (se aplicável) e se as pilhas do acendedor estão carregadas. Se o problema persistir, limpe o eletrodo de ignição ou contate o serviço técnico.

Como ajustar a temperatura da água?

Gire o botão de regulação de temperatura até a posição desejada. Recomendamos uma temperatura entre 40°C e 60°C para evitar risco de queimaduras e economizar energia.

A cada quanto tempo deve ser feita a manutenção?

Recomenda-se uma revisão anual por um técnico. Além disso, limpe o filtro de água a cada 6 meses e revise o queimador periodicamente para evitar acúmulo de sujeira.

Que tipos de gás aceita o Baxi 3000-IN/PC?

Este modelo pode funcionar com gás natural (G20), butano (G30) e propano (G31). Consulte a etiqueta do produto para verificar a configuração de fábrica.

Por que sai água fria intermitentemente?

Pode ser devido à pressão de gás baixa, obstrução no circuito de água ou um termostato defeituoso. Verifique a pressão de gás e limpe os filtros de entrada de água.

O que significa o código de erro E01?

Um código E01 indica falha de ignição. Verifique a faísca e a válvula de gás. Se o problema continuar, desligue o aquecedor e contate o serviço técnico.

Onde posso comprar peças de reposição para o Baxi 3000-IN/PC?

As peças de reposição originais estão disponíveis em distribuidores autorizados Baxi e lojas especializadas. Pode contatar o serviço de atendimento ao cliente para localizar a peça exata.

É seguro usar o aquecedor em um banheiro pequeno?

Não, o aquecedor deve ser instalado em um local ventilado, nunca em um banheiro ou quarto. A combustão consome oxigênio e produz gases tóxicos.

Como baixar o manual do usuário em PDF?

Na página de downloads da Baxi ou em sites como notice-facile.com pode encontrar o manual em formato PDF. Procure pelo modelo 3000-IN/PC e selecione o idioma desejado.

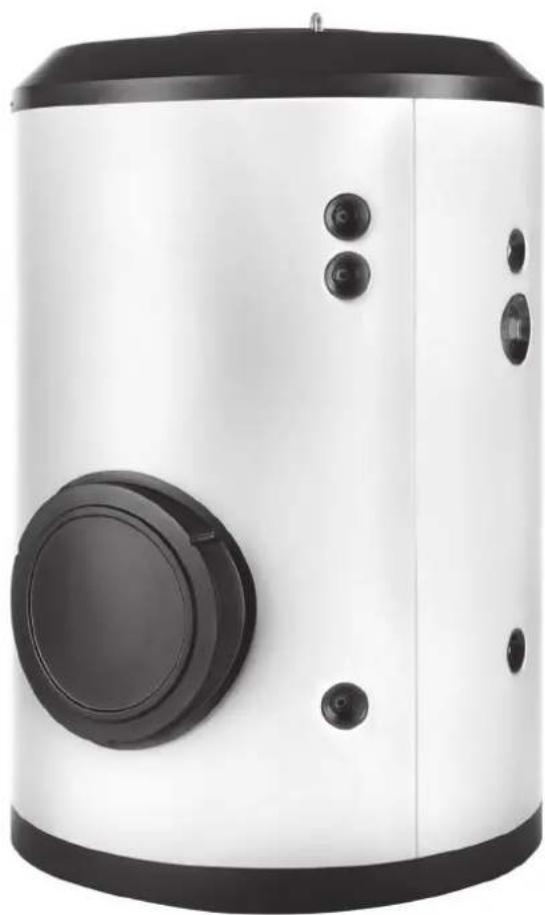

MANUAL DE UTILIZADOR 3000-IN/PC Baxi

Instruções de Instalação, Montagem e Funcionamento para o INSTALADOR

Características principais

800-IN/PC / 1000-IN/PC

O isolamento térmico pode desmon-tar-se parcialmente para facilitar o acesso ao local de instalação.

c - Boca de inspecção
d - Depósito acumulador A.Q.S.
f - Forro exterior
g - Cobertura superior
h - Isolamento térmico
i - Quadro de controlo
j - Boca lateral DN400
s - Bainha para sensores

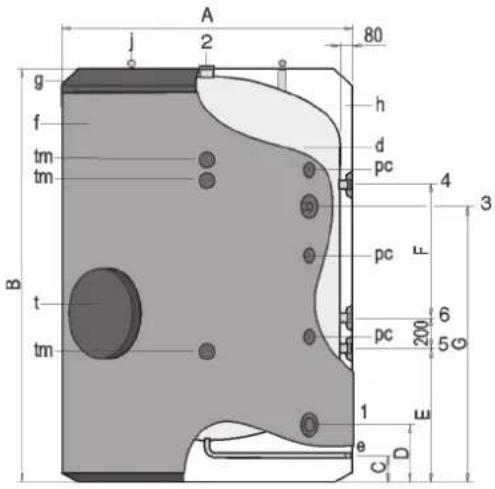

Caracteristicas técnicas / Ligações / Dimensões 800 IN/PC 1000 IN/PC
Perdas estáticas W 95 123
Classe eficiência energética		B	C
Capacidade de A.Q.S. litros 800 1000
Temperatura máxima depósito de A.Q.S. °C 90 90
Pressão máxima depósito de A.Q.S. bar 8 8
Peso em vazio (aprox.)	Kg	178	224
1 Entrada água fría / esgoto	“GAS/M	1-1/4	1-1/4
2 Saída A.Q.S.	“GAS/M	1-1/2	1-1/2
3 Recirculação	“GAS/M	1-1/2	1-1/2
4 ida a permutador externo	“GAS/M	1-1/2	1-1/2
5 Retorno do permutador externo / Resistência elétrica opcional	“GAS/M	1-1/2	1-1/2
no de conexões de proteção catódica (Modelos PC)	und.	1	1
Cota A: Diâmetro exterior	mm	950	950
Cota B: Altura total	mm	1840	2250
Cota C:	mm	100	100
Cota D:	mm	330	330
Cota F:	mm	1070	1480
Cota G:	mm	1270	1680
Cota H:	mm	1470	1880

Caracteristicas técnicas / Ligações / Dimensões 2000 IN/PC 3000 IN/PC
Perdas estáticas W 169 -
Classe eficiência energética		C	-
Capacidade de A.Q.S. litros 2000 3000
Temperatura máxima depósito de A.Q.S. °C 90	90
Pressão máxima depósito de A.Q.S.	bar	8 8
Peso em vazio (aprox.)	Kg	315	485
1 Entrada água fría	“GAS/M	2 3
2 Saída A.Q.S.	“GAS/M	2 3
3 Recirculação	“GAS/M	1-1/2 1-1/2
4 ida a permutador externo	“GAS/M	2 2
5 Retorno do permutador externo	“GAS/M	2 2
6 Ligação resistência opcional	“GAS/M	2 2
e: Esgoto	“GAS/M	1 1
tm: Ligação sensores laterales	“GAS/M	1/2	1/2
pc: Ligação protecção catódica	“GAS/M	3/4	3/4
no de Ligações de protecção catódica	und. 2	3
Cota A: Diâmetro exterior	mm	1360 1660
Cota B: Altura total	mm	2280 2305
Cota C:	mm	175	175
Cota D:	mm	315	350
Cota F:	mm	680	805
Cota G:	mm	780	590
Cota H:	mm	1555 1540

Exemplo de instalação

1 - Grupo segurança sanitária
2 - Válvula retenção
3 - Circulador
4 - Bomba recirculação
5 - Torneira de corte
6 - Purgador
7 - Esvaziamento
8 - Válvula de segurança
9 - Esgoto
10 - Vaso de expansão
11 - Manómetro
12 - Válvula de 3 vias

Esquema de instalação com permutador externo

1 - Torneira de corte

2 - Válvula retenção

3 - Válvula de segurança e esvaziame

4 - Esgoto

5 - Circulador

6 - Bomba de recirculação

Instalação hidráulica

Normas Gerais

- Na entrada de água fria do depósito serão instaladas, no mínimo, uma válvula de retenção e um a válvula de segurança tarada a uma pressão máxima de 8 bar.

Estes componentes podem formar parte de um grupo de segurança sanitário como o do exemplo lado.

- Quando a pressão na rede for superior a 0,5 MPa (5 bar), recomenda -se a instalação de um redutor de pressão que impeça que a mesma supere em mais de 0,1 MPa (1 bar) a pressão regulada.

- É normal que se observe a descarga de água durante o aquecimento (expansão), cujo volume pode alcançar 3% da capacidade d o acumulador.

- Deve-se fazer funcionar regularmente o dispositivo regulador de pressão, em função da qualidade das águas, com o fim de remover os depósitos de calcário e verificar que não está bloqueado.

- A água pode gotejar pelo tubo de descarga do dispositivo limitador de pres são. Este tubo deve manter-se aberto à atmosfera num ambiente livre de congelamentos e com pendente cont ínua para baixo.

- Colocar manguitos dieléctricos nas tubagens de entrada e saída da água sanitária e nas ligações do depósito.

- Purgar de ar os circuitos uma vez tenham sido cheios de água.

- Esvaziar o depósito: Fechar a torneira de isolamento do grupo de segurança e accionar o manípulo de esgoto. É aconselhável abrir uma das torneiras da canalização de água quente para melhor esvaziar, permitindo a entrada de ar na parte superior do acumulador.

Exemplo de grupo de segurança sanitário

1 - Entrada água fria
2 - Orifício controlo grupo de corte e retenção
3 - Ligação ao depósito
4 - Válvula de segurança e esgoto manual
5 - Orifício de descarga ao esgoto
6 - Tampão válvula retenção
7 - Torneira de isolamento

Conjunto de protecção catódica permanente

Instruções de montagem para depósitos em aço inoxidável 2000 e 3000 IN/PC

OTNU	JNOC	odonÃ)sedadinu(	olpudobac)sedadinu(	otatoicnetop)sedadinu(	SOTISÓPEDCP/NI
OÃCCETORP ACIDQTAC2		2	2	003e0002

Descrição:

O equipamento de protecção catódica permanente é composto basicamente por um ânodo de titânio (1) montado convenientemente nas ligações de 3/4" GAS/H do depósito acumulador (2), e ligado a um potenciostato (3) que regula automaticamente a entrada de corrente ao ânodo, que mede de forma continuada o potencial do depósito acumulador. A ligação eléctrica do potenciostato ao ânodo realiza-se através do cabo condutor (4):

• Ao ânodo: terminal Faston 6.3 (5).
• Ao potenciostato: terminal Faston 6.3 (6).
  A ligação eléctrica do potenciostato à massa (parafuso M 4 na tampa boca de homem (7)), realiza-se através do cabo condutor (8):
• À massa: terminal em «U» (9)
• Ao potenciostato: terminal Faston 4.8 (10)

Instruções de instalação emontagem:

Instalação do ânodo:

Ligação àmassa:

Potenciostato:

Recomendações:

• Utilizar exclusivamente os cab os originais sem os acrescentar nem os cortar, já que, nesse caso, corre-se o risco de corrosão devida à possível inversão da polaridade. Instale para o efeito uma tomada de ligação (220 V, 50 Hz) próxima do acumulador.
• O ânodo de protecção funciona quando o depósito está cheio de água. Quando não contém água, o piloto de controlo fica vermelho intermitente.
• O piloto, se se ilumina em verde, indica que o depósito recebe corrente protectora. Se o piloto não está aceso ou está vermelho intermitente, é preciso comprovar as ligações, os contactos e a alimentação da rede. Caso esta anomalia persista, avise o instalador ou o nosso serviço A.T.C. (Assistência Técnica a Clientes).
• Quando se prever que os períodos sem extracção de água vão ser superiores a 3 meses, recomenda-se a colocação de um purgador automático na saída de A.Q.S.
• O potenciostato e os cabos de ligação não se devem desligar, excepto para esvaziar o depósito.
• Não desligar o sistema de protecção da alimentação eléctrica durante os períodos de ausência (férias, etc.)
• Verifique ocasionalmente o funcionamento do piloto de controlo.
• Se se utilizam resistências eléctricas deverá assegurar-se o seu isolamento relativamente ao depósito mediante juntas e/ou uniões dieléctricas.
• Nunca instale ânodos permanentes de protecção catódica em combinação com ânodos de magnésio.

Conjuntos de acabamento modelos 2000 e 3000 IN/PC Instruções de montagem

Fornecem-se os seguintes componentes:

• Kit Forro, composto por forro acolchoado em cinzento «Silver-grau».
• Kit Tampas e embelezadores, composto por tampa superior e cobertura para boca de homem lateral, ambas em preto, e jogo de embelezadores para as ligações do depósito.

1. Cortar o forro para aceder às ligações.1. Retirar os

1. Colocar embelezadores. Nas ligações de 3/4" e 1"1/2' assegurar com fixa coberturas.

1. Montagem tampas. 6. Uma vez finalizada a montagem proceder à instalação do depósito.
