Tipo de produto	Aquecedor de água instantâneo a gás
Modelo	11 Fi
Marca	Baxi
Dimensões (A x L x P)	615 x 300 x 222 mm (235 mm com painel de comando)
Peso	14 kg
Alimentação elétrica	230 V ~ 50 Hz, 40 W
Grau de proteção	IPX5D
Tipo de gás	Gás natural (G20) ou GPL (G30/G31)
Pressão nominal de gás (GN / GPL)	20 mbar / 28-30 mbar (G30) ou 37 mbar (G31)
Consumo de gás (GN / GPL)	2,33 m³/h (GN) / 1,73 kg/h (G30) ou 1,71 kg/h (G31)
Potência útil nominal	19,5 kW (16.744 kcal/h)
Potência útil mínima	5,9 kW (5.102 kcal/h)
Rendimento energético	Classe A (70% de eficiência de aquecimento de água)
Temperatura da água regulável	37 °C a 60 °C
Caudal mínimo de ativação	2 l/min
Caudal máximo (ΔT 35 K)	8 l/min
Pressão mínima de água	0,13 bar
Pressão máxima de água	10 bar
Funções principais	Produção instantânea de água quente, acendimento eletrónico sem chama piloto, regulação contínua de temperatura, painel de comandos com ecrã digital, autodiagnóstico com códigos de anomalia
Sistema de segurança	Bloqueio por anomalia (temporário/permanente), termóstato limitador, sensor NTC, deteção de chama, proteção anti-congelamento (esvaziar em caso de risco)
Manutenção	Limpeza exterior com água e sabão; verificação anual por técnico qualificado; substituição periódica de peças desgastadas
Peças sobressalentes	Injetor, válvula de gás, permutador de calor, ventilador, queimador, elétrodos, sonda NTC, fluxómetro
Garantia	2 anos para uso doméstico (conforme legislação aplicável)

Perguntas frequentes - 11 Fi Baxi

Como ligar o esquentador Baxi 11 Fi?

Ligue o aparelho à corrente elétrica, abra a torneira de gás e a torneira de água fria na entrada do esquentador. Prima o botão ON/OFF (⏻) no painel de comandos. O ecrã mostrará a versão do software e, em seguida, a temperatura definida. Abra uma torneira de água quente para verificar o funcionamento.

Como regular a temperatura da água?

Rode o botão ON/OFF (regulador) no sentido horário para aumentar a temperatura ou anti-horário para diminuir. A temperatura pode ser ajustada entre 37 °C e 60 °C. O ecrã mostra a temperatura selecionada durante 5 segundos.

Como desligar o aparelho completamente?

Mantenha premido o botão ON/OFF (⏻) durante aproximadamente 5 segundos até que os símbolos — — comecem a piscar. Solte o botão. O ecrã mostrará — —, indicando que o aparelho está em modo OFF. Para desligar totalmente, desative o interruptor omnipolar externo e feche a torneira de gás.

O que significam os códigos de anomalia no ecrã?

O ecrã mostra 'AL' seguido de um código numérico. Por exemplo, AL01 indica bloqueio do módulo de controlo de chama. Alguns bloqueios são temporários e resolvem-se automaticamente; outros requerem intervenção do utilizador (premir o botão de reinício) ou do Serviço Oficial BAXI. Consulte a secção de anomalias no manual.

Como reiniciar o esquentador após um bloqueio?

Mantenha premido o botão de reinício (⏻) até que a mensagem de alarme desapareça e o aparelho reinicie. Se o bloqueio persistir, corte a alimentação elétrica por alguns segundos e tente novamente. Se o erro continuar, contacte o Serviço Oficial BAXI.

Que tipo de gás posso utilizar?

O modelo 11 Fi está preparado para gás natural (G20) e GPL (G30/G31). Verifique na placa de características qual o gás configurado. Para mudar de gás, é necessário substituir os injetores e calibrar a válvula de gás, operação que deve ser realizada por um técnico qualificado.

Como evitar o congelamento do aparelho?

Se o local onde o esquentador está instalado puder atingir temperaturas próximas de 0 °C, feche a torneira de entrada de água fria e abra uma torneira de água quente na habitação para esvaziar o aparelho. Desligue também a alimentação elétrica e feche a torneira de gás.

Com que frequência deve ser feita a manutenção?

Recomenda-se uma verificação anual por pessoal qualificado. A manutenção inclui limpeza externa, verificação da estanquidade do gás, inspeção dos componentes principais (queimador, permutador, ventilador) e substituição de peças gastas, se necessário.

O que fazer se sentir cheiro a gás?

Não acione interruptores elétricos, não use telefone nem objetos que possam provocar faíscas. Ventile o local abrindo portas e janelas. Feche a torneira de corte geral de gás e avise imediatamente o Serviço Oficial BAXI.

Qual a pressão mínima de água necessária para o funcionamento?

A pressão mínima de entrada de água deve ser de 0,13 bar. Se a pressão for inferior, o esquentador pode não ligar. A pressão máxima suportada é de 10 bar.

MANUAL DE UTILIZADOR 11 Fi Baxi

MANUAL DE INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO

GUIA RÁPIDO

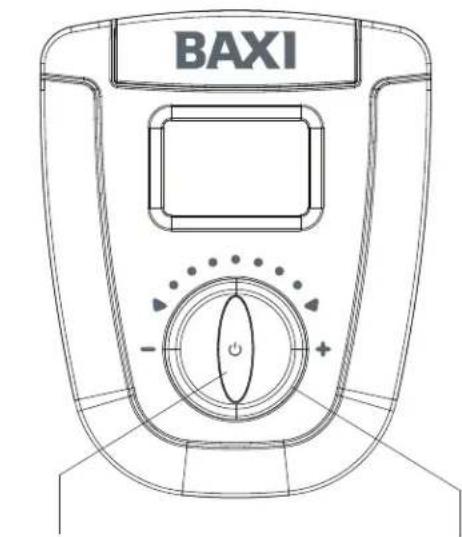

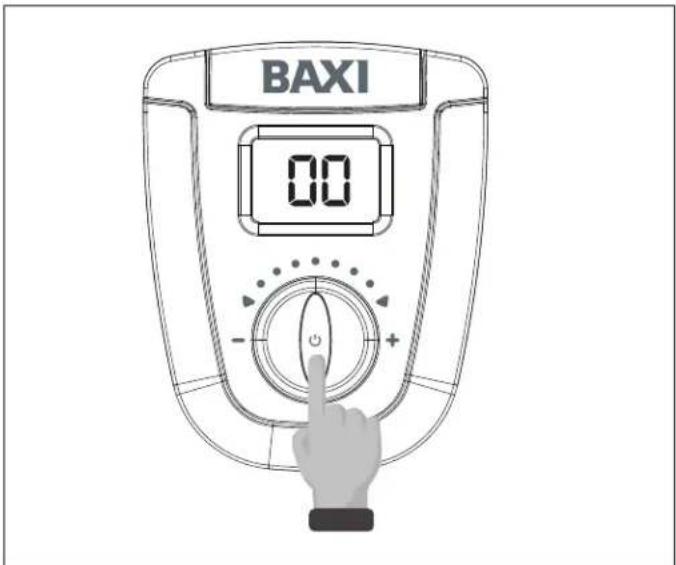

Botão de funcionamento/paragem/reiniciar
Regulador temperatura água

Funcionamento

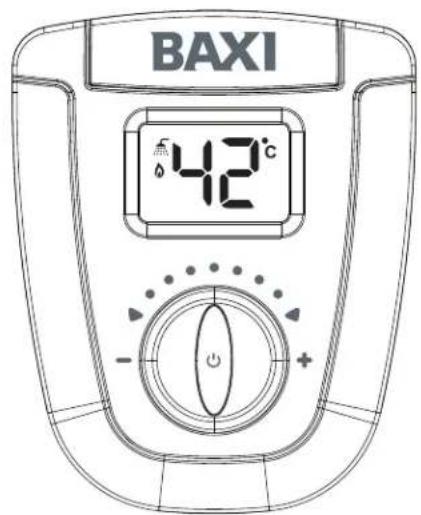

Prima o botão de funcionamento

Regulação da temperatura da água

Rode o regulador de temperatura da água no sentido horário para aumentar a temperatura e no sentido inverso para a diminuir (temperatura compreendida entre 37 e 60 °C).

Paragem

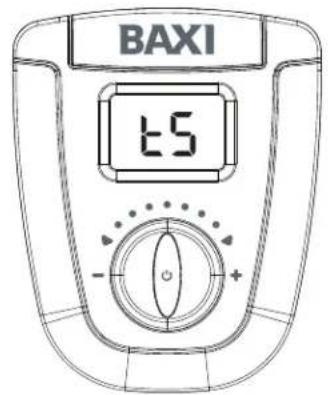

Mantenha premido o botão de paragem ⏻, logo que os símbolos começem a piscar - solte o botão.

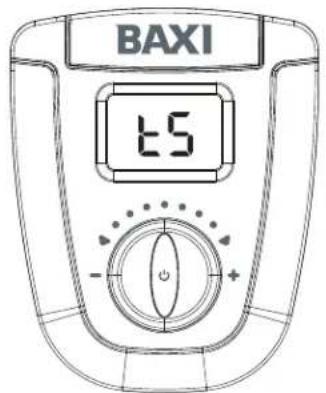

O aparelho estará na condição OFF. No ecrã visualizam-se os símbolos - -

Reiniciar

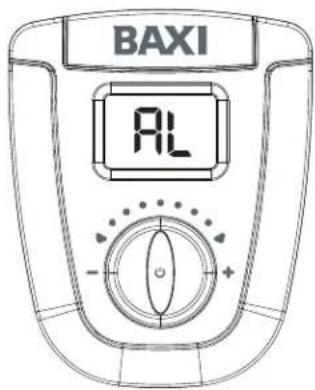

Mantenha premido o botão reiniciar ⏻ logo que apareça a mensagem - solte o botão.

O aparelho está disponível para utilização.

ÍNDICE

DESCRIÇÃO DO APARELHO " 4

Componentes do esquentador " 5

Dimensões e entreixos das ligações hidráulicas " 5

Esquema elétrico "6

Circuito hidráulico "6

Dados técnicos "7

INSTALAÇÃO " 8

Advertências para o utilizador e para o instalador " 8

Fixação à parede " 8

Ligações elétricas " 8

Ligação de gás "9

Ligação de água "9

Evacuação dos produtos da combustão "9

Advertências antes da ligação " 14

Verificação da pressão da rede "14

Transformação gás "14

PAINEL DE COMANDOS " 16

UTILIZAÇÃO DO APARELHO " 16

Verificações preliminares " 16

Regulação da temperatura da água " 17

Apagar o aparelho " 17

Anomalias e visualização no ecrã " 17

ATIVAÇÃO "MENU SERVICE" " 19

MANUTENÇÃO " 22

CONDIÇÕES GERAIS DE GARANTIA ESQUENTADORES A GÁS

ADVERTÊNCIA

Este manual contém dados e informações destinados tanto ao utilizador como ao instalador. O utilizador deve ler e prestar atenção às indicações do presente manual: Advertências gerais e de segurança, Painel de comandos e Uso do aparelho.

Comprove que o tipo de gás disponível coincide com o do modelo de aparelho a instalar.

Em algumas partes do manual são utilizados os símbolos:

ATENÇÃO = para ações que se devem realizar com cuidado e preparação adequada

PROIBIDO = para ações que NÃO se devem realizar

Este esquentador foi fabricado em conformidade com a regulamentação vigente.

A marcação CE que o produto ostenta indica que o mesmo cumpre os requisitos essenciais das seguintes Diretivas e Regula-mentos Europeus:

• Diretiva Aparelhos de Gás 2009/142/CE (em vigor até 20/04/2018)
• Regulamento Aparelhos de Gás (UE) 2016/426 (em vigor de 21/04/2018)
  • Diretiva Baixa Tensão 2014/35/UE
• Diretiva Compatibilidade Eletromagnética 2014/30/UE
• Diretiva Conceção Ecológica dos Produtos que consomem energia 2009/125/CE
• Diretiva Etiquetagem Energética 2010/30/UE
  • Regulamento Delegado (UE) nº 812/2013
  • Regulamento Delegado (UE) nº 814/2013

- Norma europeia sobre aparelhos a gás para a produção instantânea de água quente sanitária UNI EN 26:2015

O aparelho cumpre a Diretiva Europeia 2010/30/UE "ErP Energy Labelling".

A etiqueta energética contém a informação relativa às características de eficiência do produto.

Desta forma, o consumidor tem a possibilidade de identificar e comparar produtos similares e pode fazer uma escolha consciente, orientada para os aparelhos de alta eficiência.

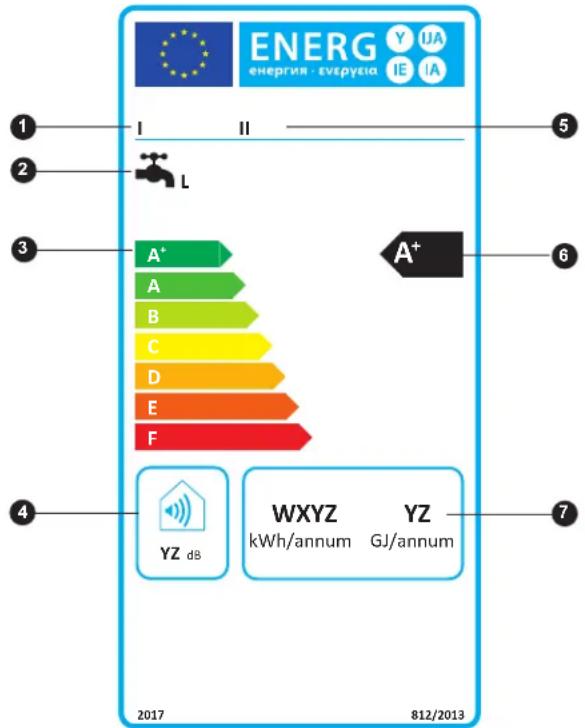

Abaixo encontra a descrição da etiqueta afixada na carcaça do aparelho e a ficha de produto com os dados requeridos pela Diretiva.

1 Nome ou marca do fornecedor
2 Função de aquecimento de água e perfil de carga
③ Escala de eficiência energética
4 Nível de potência sonora no interior
5 Modelo
6 Classe de eficiência energética de aquecimento de água
7 Consumo anual de energía

FICHA DO PRODUTO
BAXI			Baxi 11 Fi Baxi 14 Fi
2	Perfil de carga declarado M			XL
4	Nível de potência sonora no interior dB(A) 51			50
6	Classe de eficiência energética de aquecimento de água A			A
	Eficiência energética de aquecimento de água % 70			86
7	Consumo anual de energia GJ 6			17
	Consumo anual de energia kWh 18			20
	Emissões de óxidos de azoto mg/kWh 129			129

ADVERTÊNCIAS GERAIS E DE SEGURANÇA

O manual de instruções constitui parte integrante do pro duto e, portanto, deve ser conservado e acompanhar sempre o aparelho; Caso se danifique ou se perda, descarregue outro exemplar em www.baxi.pt ou solicite-o à BAXI.

O esquentador deverá ser destinado ao uso previsto pelo fa bricante. Fica excluida qualquer responsabilidade contratual e extracontratual por danos causados a pessoas, animais ou coisas, devidos a erros de instalação, regulação e de manutenção ou usos impróprios.

O manual de instalação, utilização e manutenção constitui parte integrante e fundamental do esquentador e deve ser conservado durante todo o período de utilização e ser lido atenta mente, pois contém toda a informação e as advertências relativas à segurança durante a instalação, a utilização e a manutenção, que devem ser respeitadas. Em caso de cessão do aparelho a outro utilizador deverá facilitar-lhe o presente manual de instalação, utilização e manutenção.

A instalação do esquentador e qualquer outra intervenção de assistência e de manutenção devem ser efetuadas por pes soal qualificado, de acordo com a normativa aplicável, em vigor.

Aconselhamos que a instalação seja efetuada por pessoal especializado.

A inobservância das recomendações deste manual e o incumprimento das indicações contidas no mesmo por parte do instalador e dos utilizadores não pode constituir objeto de reivindicação de garantia.

Os dispositivos de segurança ou de regulação automática só poderão ser modificados pelo fabricante.

Este aparelho serve para produzir água quente; deve ser ligado a uma rede de distribuição de água quente sanitária, dimensionada de acordo com o seu desempenho e a sua potência.

Em caso de perda de água deverá fechar a alimentação de água e avisar imediatamente o Serviço Oficial BAXI.

Em caso de ausência prolongada, feche a torneira de corte de gás. Caso seja previsível o risco de congelamento, esvazie a água contida no esquentador.

Em caso de anomalia e/ou de mau funcionamento do aparelho avise o Serviço Oficial BAXI.

A manutenção do esquentador deve ser realizada, pelo me nos, uma vez por ano, programando-a antecipadamente com o Serviço Oficial BAXI.

No final da sua vida útil, o produto não deve ser eliminado como resíduo sólido urbano. Proceder à sua entrega num centro de recolha seletiva.

Na zona do queimador a envolvente pode atingir temperaturas elevadas, existindo o risco de queimaduras em caso de contato.

Para o uso do esquentador deverá seguir as seguintes normas de segurança:

Não utilize o aparelho para outros usos, di diferentes daquele para que foi concebido.

É terminantemente proibido tapar com panos, papéis ou outros objetos as grelhas de ventilação, a aspiração de ar e a conduta de evacuação de fumos do local de instalação.

Se detetar odor a gás, não acione qualquer interruptor elétrico, não use o telefone nem qualquer outro objeto que possa provocar faíscas. Ventile o local, abrindo portas e janelas; feche a torneira de corte geral de gás e avise imediatamente o Serviço Oficial BAXI.

Não apoie objetos sobre o esquentador.

Não deixe recipientes, nem substâncias inflamáveis no local onde está instalado o esquentador.

É proibida qualquer reparação por pessoal não qualificado e não autorizado pelo fabricante.

É proibido o uso do esquentador por crianças ou por pessoas incapacitadas não assistidas.

É proibido intervir em componentes selados.

Conselhos para a manutenção ordinária:

• Limpeza externa periódica com água com sabão para melhorar a sua aparência
• Não utilizar solventes nem detergentes abrasivos
• Não limpe o aparelho ou partes do mesmo com substâncias inflamáveis.

DESCRIÇÃO DO APARELHO

O esquentador BAXI Fi é o sistema ideal para produção de água quente sanitária para uso doméstico.

A gestão da temperatura é efetuada mediante o painel de comandos presente no esquentador: com uma simples rotação do seletor pode subir ou baixar a temperatura como desejar, garantin do desta forma a produção de água quente á temperatura selecionada, sempre que a temperatura de entrada de água e o caudal solicitado o permitam.

O esquentador BAXI Fi produz água quente instantânea, o que garante uma capacidade de água constante e ilimitada.

O aparelho acende de forma eletrónica, sem presença, portanto, de chama piloto, o que significa que quando as torneiras de água quente estão fechadas não consome gás.

Na embalagem do esquentador incluem-se:

1 un. Suporte de fixação mural

1 un. Diafragmas de evacuação

1 un. Ligação descarga de fumos.

1 un. Escantilhão de papel.

1 un. Buchas e parafusos.

1 un. Válvula de corte de entrada de água fria.

2 uds. Tubos flexíveis com juntas.

Os esquentadores BAXI FI são fornecidos em 2 versões, ambas constando de 2 volumes:

FI - 1 esquentador FI + 1 kit concêtrico horizontal 60/100.

TI - 1 esquentador FI + 1 adaptador para ligação de conduta de evacuação simples.

Componentes do esquentador

1. Válvula gás
2. Termóstato limitador
3. Sonda NTC
4. Elétrodo de acendimento/deteção chama
5. Ventilador
6. Permutador de calor
7. Queimador
8. Sonda NTC
9. Fluxómetro
10. Entrada água fria
11. Gás
12. Saída água quente

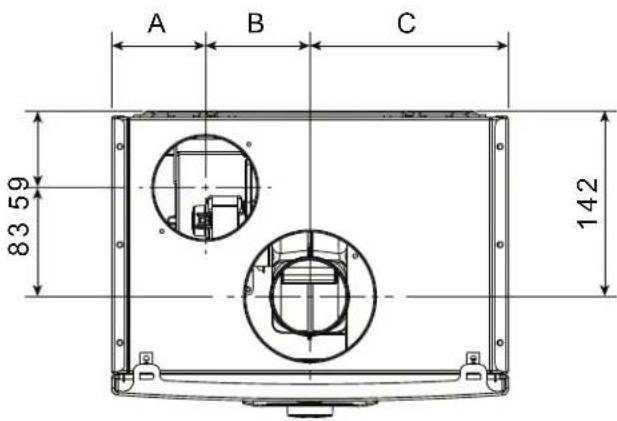

Dimensões e entreixos das ligações hidráulicas

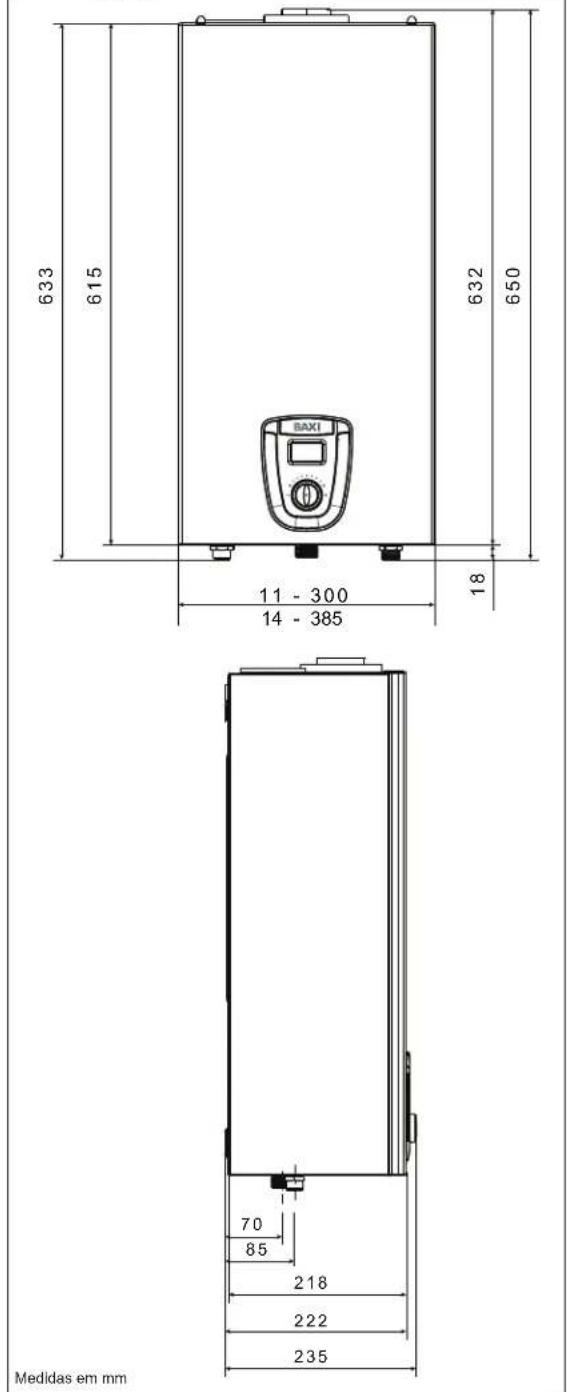

Fig. 2 - Dimensões de instalação

Fig. 3 - Ligações hidráulicas

Esquema elétrico

Fig. 4 - Esquema elétrico

Circuito hidráulico

Fig. 5 - Circuito hidráulico

Dados técnicos

11 Fi 14 Fi
		kW - kcal/h kW - kcal/h
Caudal térmico nominal (Qn)		22,0 - 18.920 27,6 - 23.736
Potência útil nominal (Pn)		19,5 - 16.744 24,5 - 21.054
Caudal térmico mínimo (Qm) 7,5 - 6.450 9,0 - 7.740
Potência útil mínima (Pm) 5,9 - 5.102 7,0 - 6.022
TIPO DE GÁS		GÁS NATURAL	GPL		GÁS NATURAL	GPL
		G20 G30 G31 G20 G30 G31
P.C.I. (15°C 1013 mbar) MJ/m	^3	34,02 116,09 88,00 34,02 116,09			88,00
Índice Wobbe (15°C 1013 mbar)	MJ/m ^3	45,67 80,58	70,69 45,67		80,58	70,69
Pressão nominal de alimentação	mbar	20	28 - 30	37	20	28 - 30	37
Consumo		2,33 m ^3 /h	1,73 kg/h	1,71 kg/h	2,92 m ^3 /h	2,18 kg/h	2,14 kg/h
Pressão queimador máx	mbar	10,50	28,40	36,40	11,50	28,20	36,10
Pressão queimador mín	mbar	1,30	3,30	4,20	1,30	3,00	3,60
∅ injetor queimador principal	mm	1,32	0,77		1,32	0,78
Injetores	n°	10			12
∅ ligações gás		3/4"			3/4"
Categoria		I2H	I3+		I2H	I3+

EVACUAÇÃO DE FUMOS		11 Fi			14 Fi
		G20 G30	G31 G20 G30 G31
Caudal mássico de fumos (mín-máx)	kg/h	60,202-49,255	56,282-46,882	61,848-48,530	68,449-59,098	70,746-60,348	73,780-60,883
Temperatura de fumos (máx-mín)	°C	178 - 127	176 - 122	175 - 120	182 - 120	188 - 122	187 - 124
Caudal ar	Nm3/h	37,914	36,080	37,241	45,466	46,455	46,721
∅ tubo concêntrico evacuação fumos	mm	100/60 80/80			100/60 80/80
∅ tubo simples evacuação fumos (versões TI)	mm	80			80

VENTILADOR		11 Fi	14 Fi
Pressão disponível à saída sem tubos	Pa	95	120

CIRCUITO ELÉTRICO		11 Fi	14 Fi
Tensão de alimentação	V - Hz	230 - 50	230 - 50
Potência elétrica	W	40	41
Grau de proteção		IPX5D	IPX5D

TEMPERATURA LUGAR DE INSTALAÇÃO		11 Fi	14 Fi
Temperatura mín de funcionamento °C		3	3

ÁGUA		11 Fi	14 Fi
Limitador de fluxo sanitário	l/min	10	12
Capacidade de salda contínua (ΔT 35 K)	l/min	8	10
Caudal mínimo de ativação	l/min	2	2
Temperatura da água	°C	37-60	37-60
Pressão mínima	bar	0,13	0,13
Pressão máxima	bar	10	10
∅ ligações água		1/2"	1/2"

PESO E DIMENSÕES		11 Fi	14 Fi
Altura	mm	615	615
Largura	mm	300	385
Profundidade	mm	222 (235 com painel de comando)	222 (235 com painel de comando)
Peso	Kg	14	15

Nota: temperatura água fria de referência: 15 °C

INSTALAÇÃO

Advertências para o utilizador e para o instalador

A instalação do esquentador e qualquer outra intervenção de assistência e manutenção, deve ser efetuada por pessoal com a habi litação profissional adequada.

A ligação do esquentador às redes de água, de gás e de evacuação dos produtos da combustão e o local onde se vai ins talar o esquentador devem ser conformes com as normas e regulamentos em vigor.

Após a instalação do esquentador é necessário controlar que todas as ligações de gás e de água são estanques.

A instalação, a ligação de gás, a montagem dos tubos de aspiração de ar/descarga produtos da combustão, as ligações elétricas e o arranque do esquentador devem ser efetuadas por um instalador habilitado, de acordo com a lei em vigor.

Verifique que a pressão de gás corresponde à indicada para alimentação do aparelho.

Instale uma torneira de corte no tubo de gás antes do aparelho, em posição visível e acessível e o mais próximo possível do mesmo.

Verifique que o aparelho está preparado para o tipo de gás disponível.

Verifique a dureza da água (°fH).

Em caso de dureza elevada (superior a 20°fH), aconselha-se a montagem dum dispositivo para tratamento da água antes do aparelho que cumpra a legislação vigente.

O esquentador está configurado para receber água pré-aquecida por uma instalação solar, até uma temperatura máxima de 65°C. Instale uma válvula misturadora a montante da entrada de água fria do aparelho.

Regule a temperatura da válvula misturadora 5°C acima da temperatura definida no esquentador.

Fixação à parede

Precauções

Não instale este aparelho num ambiente que contenha pó ou vapores gordos e/ou corrosivos.

• O aparelho deverá ser instalado numa parede adequada e próximo duma conduta de evacuação de fumos
• Para permitir as operações de manutenção é indispensável deixar em redor do aparelho as distâncias mínimas indicadas na figura.

Localização

• É proibido instalar o esquentador em locais onde a tempera tura possa chegar a ser inferior a 0° C. Se o aparelho se encontrar num local exposto ao risco de congelamento é necessário desligá-lo e esvaziá-lo
• O esquentador não deve ser encerrado dentro dum móvel, já que, deve dispor de suficiente entrada de ar

Fig. 6 - Distâncias mínimas requeridas

• O esquentador não deve ser instalado sobre o fogão ou outro aparelho de cocção, para evi tar a deposição de gordura dos vapores libertados na confeção dos alimentos, que poderão ocasionar mau funcionamento do esquentador
• As paredes sensitiveis ao calor (ex: madeira) devem ser protegidas com isolamento adequado.

Suporte de fixação mural

Uma vez estabelecida a posição do aparelho, faça 2 orifícios ∅ 6 para aplicação do correspondente suporte de apoio (use o mesmo suporte para localizar os orifícios) e fixe-o com as buchas e para-fusos fornecidos.

De seguida, descrevemos os tipos de descarga posterior e horizontal, que são os mais frequentes:

• Apoie o escantilhão de papel entre a parede e as aletas de apoio do aparelho
• Trace o centro do orifício da conduta
• Realize um orifício de ∅ 105 mm como se indica no escantilhão de papel
• Enganche o aparelho no suporte de apoio e ligue a conduta de descarga de fumos.

Fig. 7 - Suporte de fixação mural

Ligações elétricas

Corrente elétrica com tensão 230V

Antes de qualquer intervenção na parte elétrica desligue sempre a corrente 230V.

Se o cabo de alimentação necessitar ser substituído (uma ação que deve ser levada a cabo por um técnico qualificado), ligar o aparelho com um cabo do tipo H05VV-F 3x0,75mm2 com um máximo de ∅ 7 mm (como o fornecido). Além disso, o cabo de terra deve ser 30 mm mais comprido que os cabos de alimentação. Ligar o aparelho através dum interruptor omnipolar com uma abertura de pelo menos 3 mm entre contactos. Para trabalhos de manutenção, desligar a alimentação elétrica desligando o interruptor omnipolar.

NOTA: o fabricante não será responsável por qualquer dano ou prejuízo resultante da falta de ligação à terra e pela execução duma instalação elétrica que não cumpra as nor mas e regulamentos em vigor.

Peça a pessoal profissionalmente qualificado para verificar que a instalação elétrica é adequada para a máxima potência aceite pelo aparelho (este dado está expresso na placa de características). Em particu lar, assegure-se de que a secção do sistema de cabos é adequada para a potência aceite pelo aparelho.

Ao ligar o aparelho à alimentação elétrica, não está per mitido o uso de adaptadores, saídas múltiplas e/ou alargadores.

O uso de qualquer componente elétrico requer o cumprimento de certas regras fundamentais:

• Não toque no aparelho com partes do corpo que estejam húmidas ou molhadas e/ou os pés descalços

• Não puxe os cabos elétricos

• Não deixe o aparelho exposto a agentes atmosféricos (chuva, sol, etc..)

• Não permita o uso do aparelho por crianças ou pessoas inexperientes.
  O cabo de alimentação do aparelho não deve ser substituído pelo utilizador.
  Se o cabo se danificar, desligue o aparelho e, de seguida, comunique o sucedido unicamente a pessoal profissionalmente qualificado para a substituição.
  Se decidir não utilizar o aparelho por um certo tempo, aconselhamos que o desligue da alimentação elétrica.

Ligação de gás

A inobservância das normas e regulamentos aplicáveis pode gerar incêndios e explosões, causando danos graves, ou mesmo irreparáveis, a materiais, animais ou pessoas.

Determine o diâmetro do tubo segundo as normas e regulamentos em vigor. An tes de instalar o aparelho convem limpar o tubo de gás para eliminar possíveis resíduos de mecanizado.

Ligue o esquentador ao tubo de gás da instalação interior e introduza antes do aparelho uma torneira de corte de gás.

Seguir a normativa aplicável em vigor.

O primeiro acendimento do aparelho deve ser efetuado por pessoal qualificado profis sionalmente, e verificar o seguinte:

- A estanquidade da instalação de alimentação de gás ao aparelho

- A regulação do caudal de gás segundo a potência nominal do aparelho

- Que o gás disponível é de tipo coincidente com aquele para que o aparelho está preparado

- Que a pressão de alimentação de gás está compreendida entre os valores indicados na placa de características

- Que a instalação de gás está dimensionada para o caudal necessário para alimentar o aparelho e que está dotada de todos os dis positivos de segurança e controlo prescritos pelas normas e regulamentos em vigor.

Em caso de ausência prolongada, feche a torneira de corte de gás instalada antes do aparelho. Não obstrua as entradas de ar do local onde está instalado o aparelho de gás, para evitar situações perigosas como a formação de misturas tóxicas e explosivas. Não utilize os tubos de gás como toma de terra de aparelhos elétricos.

Ligação de água

Ligue o esquentador à rede hidráulica e monte uma torneira de corte de água antes do mesmo.

Olhando para o aparelho, a entrada de água fria está à direita e a saída de água quente está à esquerda.

Verificar que os tubos da sua instalação hidráulica não foram usados como toma de terra da instalação elétrica ou telefónica. Poderiam, em pouco tempo, produzir-se danos graves aos tubos e ao aparelho. A distância mínima entre o dispositivo e uma torneira água quente deve ser superior a 0,5 m.

Evacuação dos produtos da combustão

Para a evacuação dos produtos da combustão consulte as normas e regulamentos em vigor.

O esquentador é fornecido sem o kit de descarga de fumos/aspiração de ar, dado que é possível utilizar os acessórios de aparelhos de câmara estanque/tiro forçado que melhor se adaptem às características da instalação.

Para a evacuação de fumos e a alimentação de ar combu rente do esquentador utilize tubos originais ou outros de características equivalentes com marcação CE e assegure-se que a ligação se efetua de forma correta, como se indica nas instruções fornecidas com os acessórios de fumos.

É possível ligar vários aparelhos a uma só conduta de evacuação, sempre e quando a mesma tiver sido dimensionada para esse efeito. Variando o tipo de instalação, a classificação do esquentador (ver fig. 12, pág. 13 e 14) também varia da seguinte forma:

- Tipo B: a conduta de admissão de ar de combustão recolhe o ar diretamente do local onde o aparelho está instalado.

O local deve ser ventilado através de uma entrada de ar adequada, em conformidade com as normas em vigor.

- Tipo C: o aparelho deve ter uma ligação segura à conduta de exaustão de fumo e à de aspiração do ar de combustão que fluem ambas para o exterior e sem as quais o aparelho não pode funcionar.

Em locais com risco de vapores corrosivos (como lavandarias, salões de cableireiros, ambientes para processos galvânicos, etc.) é muito importante utilizar a instalação de tipo C com tomada do ar para a combustão no exterior.

Deste modo, preserva-se o aparelho contra os efeitos da corrosão.

As condutas não devem estar em contacto nem perto de materiais inflamáveis e não devem atravessar paredes ou estruturas de material inflamável.

TIPO B22/B22P: Tiro forçado (versão TI). Admissão de ar junto ao aparelho e descarga de fumos no exterior em tubo simples (ver fig. 8 superior)

O esquentador não deve ser instalado em locais onde se realizem atividades comerciais, artesanais ou industriais, no interior dos quais se utilizem produtos ou substâncias que possam ser prejudiciais para os componentes do aparelho e comprometer o seu funcionamento.

O esquentador não pode ser instalado em locais utilizados como quartos, casas de banho, chuveiro, estúdios (apartamentos de compartimento único) ou onde existam lareiras abertas sem entrada de ar própria.

O local de instalação deve possuir ventilação adequada, em conformidade com todas as normas e regulamentos aplicáveis.

TIPO B32 - Tiro forçado. Admissão de ar remota\* e descarga de fumos no exterior com tubos horizontais coaxiais (ver fig. 8 inferior)

O esquentador pode ser ligado à evacuação coaxial/tubo de aspiração mediante kit de ligação apropriado.

Os tubos coaxiais podem mover-se na direção requerida segundo as necessidades da habitação, respeitando os modos e comprimentos que se observam na tabela da pág. 12.

A figura 9 mostra as posições de referência para traçar o orifício passante na parede, em relação ao suporte de fixação mural esquentador (ver tabela).

* A tomada de ar para a combustão, apesar de remota, não isenta da verificação de todas as restrições referidas no parágrafo anterior.

TIPO C12 - Estanque. Admissão de ar/evacuação de fumos no exterior com tubos horizontais coaxiais (ver fig. 9 superior)

Use um terminal de descarga vertical para evitar a entrada de água e, se necessário, os correspondentes prolongadores respeitando os comprimentos máximos permitidos, como aparece na tabela da pág. 12.

TIPO C32 - Estanque. Admissão de ar/evacuação de fumos no exterior com tubos verticais coaxiais

Use um terminal de descarga vertical para evitar a entrada de água e, se necessário, os corres pondentes prolongadores respeitando os comprimentos máximos permi tidos, como aparece na tabela da pág. 12.

TIPO C42, C52, C82 - Estanque. Admissão de ar/evacuação de fumos no exterior com tubos independentes (ver fig. 9 inferior)

Nesta configuração as condutas de aspiração e descarga estão separadas: a admissão do ar comburente é feita no exterior da habitação e a descarga dos produtos de combustão numa conduta de evacuação de fumos ou diretamente no exterior.

A orientação dos tubos pode ser feita no sentido mais adequado às exigências do local.

A figura 10 mostra a vista superior do esquentador com dimensões de referência para as distâncias entre a descarga de fumos e a admissão do ar, relativamente ao suporte de fixação.

CONFIGURAÇÃO TIPO B22/B22P (versão TI)

CONFIGURAÇÃO TIPO B32

Fig. 8 - Dimensões descarga tipo B

TUBOS COAXIAIS

Fig. 9 - Dimensões descarga tipo C

	11 Fi 14	Fi
A 70 1	12,5
B 80 80
C 150	192,5

Fig. 10 - Vista de cima com entreixos

A perda de carga da curva de saída de 90° do aparelho NÃO deve ser incluída no cálculo

Fig. 11 - Comprimento máximo das condutas (ver a tabela seguinte)

Tabela de referência para o comprimento útil máximo dependendo do tipo de exaustão escolhida

Tipo de exaustão	Comprimento condutas/metrosExcluindo a curva de saída de 90° do aparelhoConsultar fig. 11	Diafragma de fumos (mm)Caso o diafrag-ma de fumos não seja necessário, pode ser removido fazendo alavanca com uma chave de fenda	Perda de carga de cada curva adicional
			45° 90°
TIPO B22 (versões TI)Câmara aberta e tiro forçado com toma de ar junto ao aparelho11 Fi	até 5 ø 42		1,3 m 1,8 m
	de 5 a 14 ø 44
	de 14 a 23 sem diafragma
TIPO B22 (versões TI)Câmara aberta e tiro forçado com toma de ar junto ao aparelho14 Fi	até 4 ø 44
	de 4 a 10 ø 46
	de 10 a 20 sem diafragma
TIPO C - TIPO B32Tubos coaxiais horizontais11 Fi	até 1 ø 42		1 m 1,4 m
	de 1 a 2,7 ø 44
	de 2,7 a 5,7 sem diafragma
TIPO C - TIPO B32Tubos coaxiais horizontais14 Fi	até 1 ø 44
	de 1 a 1,9 ø 46
	de 1,9 a 3,7 sem diafragma
TIPO CTubos coaxiais verticais11 Fi	até 2 ø 42		1 m 1,4 m
	de 2 a 3,7 ø 44
	de 3,7 a 6,7 sem diafragma
TIPO CTubos coaxiais verticais14 Fi	até 2 ø 44
	de 2 a 2,9 ø 46
	de 2,9 a 4,7 sem diafragma
TIPO CDupla saída11 Fi	4+4 ø 42		1,3 m 1,8 m
	de 4+4 a 10+10	ø 44
	de 10+10 a 16+16	sem diafragma
TIPO CDupla saída14 Fi	3+3	ø 44
	de 3+3 a 7+7	ø 46
	de 7+7 a 13+13	sem diafragma

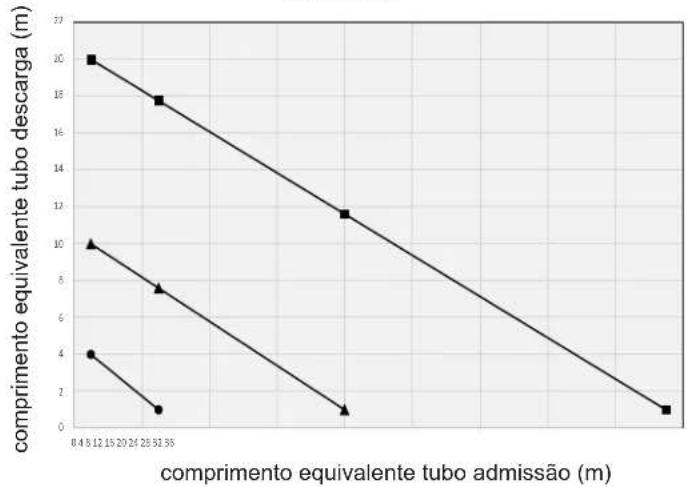

No caso de tubos de diferentes comprimentos, consultar o gráfico a seguir.

Baxi 14 Fi

- Sem diafragma de fumos

+ Diafragma de fumos ø 46 mm

← Diafragma de fumos ∅ 44 mm

Configurações de exaustão possíveis

Fig. 12 - Configurações de exaustão

Ligação a uma conduta de exaustão para o exterior do local, enquanto o ar comburente é recolhido diretamente no ambiente onde o aparelho está instalado.

Conduta concêntrica com descarga de fumos em chaminé e aspiração de ar comburente diretamente no ambiente onde o aparelho está instalado.

Descarga de fumos e aspiração de ar comburente de parede por meio de condutas horizontais do tipo coaxial ou duplas com saídas posicionadas bastante próximas para serem sujeitas a condições de vento similares.

Descarga de fumos e aspiração de ar comburente de teto por meio de condutas verticais do tipo coaxial ou duplas com saídas posicionadas bastante próximas para serem sujeitas a condições de vento similares.

Sistema de chaminés coletivas constituídas por duas condutas, concêntricas ou separadas, nas quais ocorre a descarga dos produtos da combustão numa e a aspiração do ar comburente na outra.

As saídas são posicionadas bastante próximas de forma a serem sujeitas a condições de vento similares.

Descarga de fumos e aspiração de ar comburente por meio de condutas de tipo coaxiais ou duplas posicionadas em zonas de pressões diferentes.

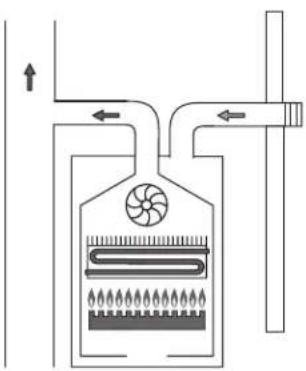

C62 - C62x

Descarga de fumos e aspiração de ar comburente realizadas com tubos comercializados e certificados separadamente (EN 1856/1859)

Aparelho ligado a uma conduta de aspiração de ar comburente de parede e uma conduta de descarga de fumos por meio de uma chaminé individual ou coletiva.

Advertências antes do arranque

Lembramos que a instalação, o primeiro arranque, a manutenção e a reparação do aparelho devem ser efetuadas por pessoal qualificado.

Antes de proceder ao arranque do aparelho, devem realizar-se as seguintes verificações:

• Verifique a estanquidade da instalação de gás (segundo a normativa em vigor)
• Verifique se os dados da rede de alimentação correspondem ao declarado na placa de características do aparelho
• Verifique se a instalação está em conformidade com as normas locais em vigor
• Verifique na chapa de características o tipo de gás para que está previsto o funcionamento do aparelho
• Verifique se a chaminé corresponde às Normas vigentes
• Verifique se as tubagens do sistema estão livres de resíduos, soldaduras ou sujidade
• Verifique a ligação à rede elétrica, o respeito pela polaridade L-N e a ligação a terra
• Verifique a pressão de rede como indicado no parágrafo seguinte.

Verificação da pressão da rede (pressão mínima de alimentação) (só gás natural)

• Desligue eletricamente o esquentador
• Retire a envolvente desenroscando os parafusos situados na parte inferior do esquentador e desenganchando a mesma da parte superior (Fig. 20)
• Retire o tampão que fecha a passagem de serviço (ver fig. 13) e faça passar através do orifício o tubo de silicone do manómetro
• Alivie o parafuso da toma de pressão da alimentação de gás duas voltas e ligue o manómetro
• Feche de novo com cuidado a envolvente
• Rode o regulador de temperatura da água ao máximo
• Alimente eletricamente o esquentador
• Abra uma torneira de água quente a máximo caudal

Verifique a pressão de gás consultando os valores indicados na tabela de dados, se a pressão superar 15 mbar calibre a válvula de gás. No momento da medição admite-se uma tolerância de +/-0,5 mbar.

• Feche a torneira de água quente.
• Desligue o manómetro e volte a roscar com cuidado o parafuso da toma de pressão que está na parte superior da válvula de gás.

Transformação gás

A operação de transformação do equipamento de um tipo de gás para outro tipo de gás pode ser facilmente efetuada, até mesmo com o equipamento instalado.

As instruções para a transformação e regulação nos vários tipos de gás encontram-se descritas a seguir.

Lembra-se que a operação de transformação deve ser efetuada por pessoal habilitado e qualificado conforme previsto na normativa em vigor.

Antes de qualquer operação certificar-se que a alimentação elétrica, de gás e água ao equipamento esteja fechada.

• Retire a envolvente e o queimador
• Remover os injetores e substituí-los pelos fornecidos no kit
• Reposicionar o queimador no seu suporte
• Montar os componentes em ordem inversa

Mudança parâmetro 02 (Tipo gás)

Com o esquentador aceso, aceder ao Menu parâmetros

- Com o esquentador aceso, manter premido o botão reiniciar durante aproximadamente 10 segundos, os símbolos do ecrã começam a piscar, visualiza-se primeiro o símbolo —e em seguida aparecerá o símbolo

toma de pressão do queimador
toma de pressão alimentação de gás
Fig. 13 - Verificação de pressão da rede

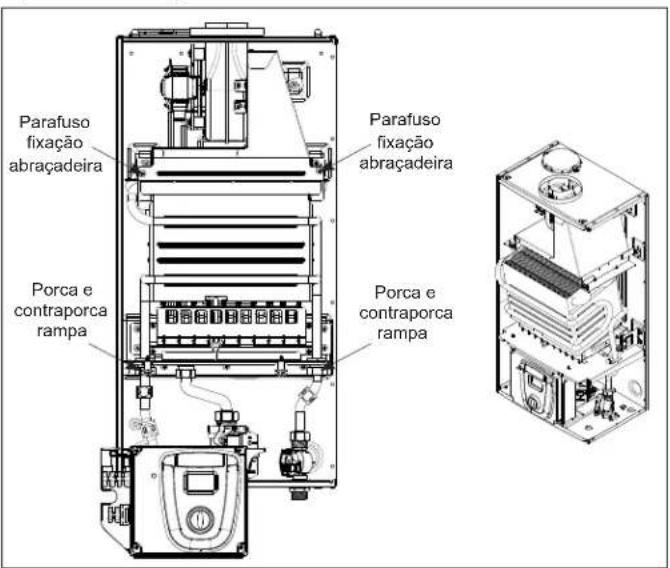

Fig. 14 - Desmontagem do queimador

• Solte o botão reiniciar
• Introduza o código 10 doando o comando e confirmando ao premir o botão reiniciar
• Rodando o comando é possível selecionar (Menu parâmetros - Fig. 3), premido o botão reiniciar ⏻
• Ao ativar este menu aparecerá o índice do primeiro parâmetro se guido do valor programado
• Rodando o comando aparecerão os sucessivos parâmetros
• Seleccione o parâmetro 02 (Tipo gás), prima o botão reiniciar: o valor pisca. Rode o comando para selecionar o tipo de gás (0 - GN / 1 - GPL)
• Para memorizar o valor prima o botão reiniciar.
  No final do procedimento, o aparelho exibe o alarme AL62 que indica ser necessário proceder à calibração da válvula de gás.

A saída de menu termina automaticamente ao fim de 5 minutos sem uso ou premindo prolongadamente o botão reiniciar.

Calibração da válvula de gás

A calibração da válvula de gás deve ser realizada APENAS pelo Serviço de Assistência Técnica autorizado.

Para obter o procedimento refira-se à folha de instruções presente no kit de troca de gás.

Fig. 15 - Ativação "Menu Parâmetros"

PAINEL DE COMANDOS

1. Presença de anomalia
2. Presença de chama (símbolo chama) Anomalia de chama (símbolo riscado)
3. Pedido de água quente em curso
4. Valor de temperatura definida Avarias
5. Ligações de comando remoto (modelo de exterior)
6. Função solar termostática ativada

Fig. 17 - Painel de comandos e ecrã

USO DO APARELHO

Verificações preliminares

O primeiro acendimento deve ser efetuado por técnico qualificado, que deverá verificar:

Que os dados da placa de características correspondem aos das redes de ali mentação (elétrica, água, gás)

Que a instalação está conforme com as normas e regulamentos em vigor

Que as ligações elétrica à rede e à terra são corretas.

Arranque

Uma vez realizadas as verificações, efetue as seguintes operações:

Alimente o esquentador eletricamente

Abra a torneira de corte de gás instalada antes do esquentador

Abra a torneira de entrada de água situada na parte inferior do es- quentador

Prima o botão de funcionamento
No ecrã visualiza:

1. Versão do software
2. O tipo de gás para que está preparado o esquentador (ng: G20 - Lg: LPG)
3. Potência em kW do aparelho
4. Teste símbolos (ecrä todo aceso)

Ao terminar o procedimento de primeiro arranque o ecrã mostra os símbolos — — (Fig. 19).

Prima o botão ON/OFF para acender o esquentador, o ecrã mostra a temperatura definida, o símbolo (em caso de pedido de água quente em curso) e o símbolo (no caso de funcionamento do queimador (Fig. 18).

Fig. 18 - Visualização do aparelho em funcionamento

Regulação da temperatura da água

A temperatura da água pode ser programada no intervalo entre 37 e 60 °C.

Rode o botão ON/OFF no sentido horário para aumentar a temperatura e antihorário para a diminuir, o símbolo ósc- ca e o ecrã mostra a nova temperatura programada duran te 5 segundos.

Apagar o aparelho

Mantenha premido, durante aproximadamente 5 segundos, o bo tão ON/OFF do esquentador
Logo que começem a piscar os símbolos — — solte o botão
o aparelho estará em condição OFF. O ecrã mostra os símbolos — —.

A partir deste momento o aparelho está inativo.

Em caso de paragem por períodos prolongados desligue o interruptor omnipolar exterior ao esquentador e feche a torneira de corte de gás do aparelho

No caso de existir a possibilidade da temperatura do local descer a temperaturas próximas de 0 °C é necessário esvaziar o esquentador. Para tal, feche a torneira de entrada de água fria e abra uma torneira de água quente da habitação

Para ligar o esquentador mantenha premido, durante aproximadamente 5 segundos, o botão ⏻.

Anomalias e visualização no ecrã

Em caso de bloqueio do aparelho o ecrã mostra a mensagem AL seguido dum código de anomalia, que necessitará para desblo queio.

Podem verificar-se dois tipos de bloqueios:

Bloqueio temporário (não permanente), o código de anomalia pisca, o bloqueio elimina-se automaticamente ao cessar a causa que o provocou. Se a anomalia persistir o bloqueio passará de temporário a permanente
Bloqueio permanente, o código de anomalia aparece fixo; neste caso o aparelho não voltará a funcionar auto maticamente, devendo ser desbloqueado pelo utilizador mediante procedimento de desbloqueio.

A seguir enumeramos os tipos de alarmes, sua visualização típica no ecrã e as soluções para restabelecer o aparelho:

Fig. 19 - Visualização do aparelho apagado (OFF)

Fig. 20 - Visualização do aparelho em bloqueio

Visualização Tipo alarme Soluções
Bloqueio permanente		Alarme bloqueio módulo controlo chamaAlarme avaria eletrónica controlo chama
Bloqueio permanente		Alarme termóstato limitador temperatura
Bloqueio permanente		Alarme avaría NTC sanitário IN-OUT Solicite a intervenção do Serviço Oficial BAXI.
Bloqueio temporário	Alarme chama parasita O aparelho reinicia	automaticamente, se a anomalia persistesoli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Alarme cabo modulador interrompido	Mantenha premido o botão reiniciar ∅logo que apareça no ecrãa mensagem, solte o botãoO aparelho reinicia automaticamente, se a anomalia persistesoli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Alarme em caso de 5 rearmes consecutivos	Para restabelecer o aparelho corte a corrente ao aparelho al-guns segundos e volte a dar-lhe tensãoMantenha premido o botão reiniciar ∅logo que apareça no ecrãa mensagem, solte o botãoSe a anomalia persiste soli cite a intervenção do Serviço OficialBAXI.
Bloqueio temporário	Alarme baixa tensão Espere que o esquençador se restabeleça por si sóSe a anomalia persiste soli cite a intervenção do Serviço OficialBAXI.
Bloqueio temporário	Alarme detecção de frequência de rede incorreta	Espere que o esquentador se restabeleça por si sóSe a anomalia persiste soli cite a intervenção do Serviço OficialBAXI.
Bloqueio permanente	Alarme perda de chama mais de 3 vezes consecutivas	Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio temporário	Anomalia botão	É mostrada quando se prime o botão durante mais de 30 segun-dos, libertando o botão a anomalia desaparece.
Bloqueio permanente	Solicitação calibração válvula Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio temporário	AL70 - Alarme devido a temperatura de entrada >70°CExibido no ecrã apenas com o sino a piscarA exibição completa só ocorre no histórico de alarmes	Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Alarme por aumento de temperatura não alcançado	Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Alarme erro driver Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Alarme por problema de combustão na fase de acendimento	Mantenha premido o botão reiniciar ∅logo que apareça no ecrãa mensagem, solte o botãoO aparelho reinicia automaticamente, se a anomalia persistir soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio permanente	Bloqueio por má combustão persistente Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio temporário	Alarme por má combustão Soli cite a intervenção do Serviço Oficial BAXI.
Bloqueio temporário	AL84 - Alarme por má combustãoVisualização no ecrã só com a chama in-termitenteA visualização completa só está disponível no histórico de alarmes
Bloqueio permanente	Alarme erro software, startup placa Soli cite a intervenção do Serviço Oficial BAXI.
Visualização	Temperaturas elevadas Soli cite a intervenção do Serviço Oficial BAXI.

ATIVAÇÃO "MENU SERVICE"

É possível aceder ao "MENU SERVICE", a partir do qual se pode modificar parâmetros de funcionamento do aparelho.

Com o esquentador aceso, manter premido o botão reiniciar durante aproximadamente 10 segundos, os símbolos do ecrã começam a piscar, visualiza-se primeiro o símbolo -- e sucessivamente aparecerá o símbolo
▶ Solte o botão reiniciar
Introduza o código 06 rodando o comando e confirmando ao premir o botão reiniciar.

Se o código estiver errado ou se ultrapassar o tempo previsto para a ope ração, o aparelho entra automaticamente em estado de espera ou de funcionamento.

Uma vez no "MENU SERVICE" é possível selecionar o submenu de interesse rodando o comando:

5 Menu parâmetros
menu calibragem
AL Menu histórico alarmes
In Menu info

Seleccionar o submenu de interesse, premindo o botão reiniciar ⏻.

Para sair do "MENU SERVICE" prima o botão reiniciar até que a mensagem "MENU" fique intermitente, solte o botão: o ecrã mostra o último submenu selecionado. Prima novamente o botão reiniciar até que a mensagem "MENU" fique intermitente, solte o botão: o ecrã mostra a temperatura definida.

Fig. 21 - Ativação "Menú Service"

Menu parâmetros 15

Ao ativar este menu aparecerá o índice do primeiro parâmetro se guido do valor programado
Rodando o comando aparecerão os sucessivos parâmetros
Uma vez identificado o parâmetro a modificar prima o botão reiniciar, o valor modificável piscará e rodando o comando será possível efetuar a alteração
Para memorizar o valor prima o botão reiniciar.

A saída de menu termina automaticamente ao fim de 5 minutos sem uso ou premindo prolongadamente o botão reini- ciar

Fig. 22 - Ativação "Menu Parâmetros"

Lista de parâmetros modificáveis:

No PARÂMETRO DESCRIÇÃO INTERVALO VALOR POR DEFEITO
02	Tipo gás0 = GN1 = GPL	0 - 1 0
08	Modalidade paragem AQS0 = fixo1 = vinculado ao ponto de ajuste AQS	0 - 1 0
09	Potência de acendimento 0 ... 40 40
17	Calibragem completa ou parcial 0 ... 100 0
18	Modulação sanitário com fluxómetro0 = Modulação AQS sem fluxómetro1 = Modulação AQS com fluxómetro	0 - 1 1
26	Potência esquentador0 = 11 Fi1 = 14 Fi2 = não usar3 = não usar	0 ... 3	depende do modelo
28	0 = modo standard1 = modo solar	0 - 1 1

Parâmetros adicionais em comparação com a tabela anterior não devem ser alterados por qualquer razão

Menu calibração EA

A regulação de pressões devem ser exclusivamente realizadas por um técnico habilitado

As operações descritas em seguida devem ser efetuadas em sequência

A operação de calibração termina automaticamente ao fim de 15 minutos de inatividade ou premindo prolongadamente o botão reiniciar ou em caso de excesso de temperatura (67°C)

Antes da calibragem verifique a pressão da rede consultando parágrafo anterior.

Para a calibração da válvula de gás (procedimento MANU: tolerância do valor configurado +/- 1,5 mbar):

▶ Ponha o interruptor do aparelho em OFF (desligado)

Retire a envolvente desenroscando os parafusos situados na parte inferior do esquentador e desenganchando a mesma na parte superior
Retire o tampão que fecha a passagem de serviço (situado na saliência - fig. 15) e faça passar através do orifício o tubo de silico ne do manómetro

Alivie o parafuso da toma de pressão do queimador duas voltas e ligue o manómetro
▶ Feche de novo com cuidado a envolvente e ponha o interruptor do aparelho em ON
Aceda ao "Menu calibragem"
Abrir uma torneira de água quente e esperar o acendimento do queimador.

Ao ativar o menu aparecerá a mensagem Ma depois a mensagem nu para compor a palavra Manu e PO para indicar que o esquentador está a funcionar ao máximo.

Rode o comando até alcançar o valor da pressão máxima queimador (ver tabela dados técnicos)
Para memorizar o valor prima o botão reiniciar
Prima o botão reiniciar para selecionar o valor sucessivo de calibragem do mínimo P00
Rode o comando até alcançar o valor da pressão mínima queimador (ver tabela dados técnicos)
Para memorizar o valor prima o botão reiniciar
Prima o botão reiniciar, até que o texto MENU pisque intermitente; liberte o botão: no ecrã visualiza
Prima novamente o botão reiniciar, no ecrã visualiza a mensagem MENU' a piscar, liberte o botão: no ecrã visualiza o valor de temperatura definida
▶ Feche a torneira de água quente.

A saída de menu termina automaticamente ao fim de 15 minutos sem uso ou em caso de excesso de temperatura (67°C).

Esta função permite visualizar os últimos 10 erros ocorridos no aparelho.

Ao ativar o menu aparecerão alternadamente a mensagem (in dice do último erro memorizado) o código de erro e o mensa-

gem RL (por ex: => 0 => ).02 RL

Rodando o comando é possível fazer passar o índice de erros, a visualização vai do mais recente ao mais afastado no tempo.

Em caso de pausas do utilizador no ecrã aparece a mensagem AL para indicar que se está dentro do menu histórico alarmes.

Prima o botão reiniciar, até que o texto MENU pisque intermitente; liberte o botão: no ecrã visualiza RL

Prima novamente o botão reiniciar, no ecrã visualiza a mensagem MENU' a piscar, liberte o botão: no ecrã visualiza o valor de temperatura definida.

Menu info

Esta função permite visualizar:

Versão do software
▶ Temperatura da água quente em curso
▶ Caudal de água quente em curso (l/min).

Esta função permanece ativa durante a produção de água quente. A saída do menu é automática ao fim de 15 minu tos sem uso ou premindo prolongadamente o botão reiniciar.

Fig. 23 - Ativação "Menu Calibragem"

Fig. 24 - Ativação "Menu Histórico alarmes"

Recomendamos que o aparelho seja verificado por pessoal qualificado pelo menos uma vez por ano

O objetivo é garantir um funcionamento correto, contínuo e fiável do esquentador.

Uma manutenção insuficiente ou inadequada pode comprometer a segurança do aparelho

Antes de efetuar qualquer operação de limpeza ou de man utenção apague o aparelho acionando o interruptor omni polar previsto na linha de alimentação elétrica e feche as torneiras de corte de gás e de entrada de água do aparelho

Em especial, verifique os componentes principais e a estanquidade do circuito de gás.

Para limpar os painéis exteriores utilize um pano molhado em água com sabão.

Não utilize solventes, pós ou esponjas abrasivas.

Não limpe o aparelho e/ou as suas partes com substâncias facilmente infla máveis (por ex: gasolina, álcool, diluente, etc.).

Desmontagem da envolvente (Fig. 26)

Retire a envolvente desenroscando os parafusos situados na parte inferior do esquentador e desenganchando a mesma na parte superior.

Acessibilidade à placa eletrónica (Fig. 27)

Retire a envolvente consultando o parágrafo anterior.

Retire a consola do painel de comandos desenroscando os para-fusos que a fixam ao su porte da placa eletrónica.

Desligue os conectores.

Desmontagem da válvula de gás (Fig. 28)

Retire a envolvente consultando o parágrafo específico e feche a torneira de corte de gás do aparelho e desligue-o da corrente elétrica.

Desenrosque os parafusos que fixam a consola à base infe rior.

Retire a consola sem desligar o cableado e enganche-o na base como aparece na imagem.

Desligue a válvula de gás desenroscando os parafusos de fixação e a porca de ligação à rampa de gás.

Desmontagem do ventilador (Fig. 29)

Retire a envolvente consultando o parágrafo específico e corte a corrente elétrica ao aparelho.

Desenrosque os parafusos de fixação do ventilador.

Retire o ventilador libertando-o dos ganchos e deslizan do para a esquerda.

Desmontagem do permutador (Fig. 30)

Retire a envolvente consultando o parágrafo específico e feche as torneiras de corte de gás e de entrada de água do aparelho.

Desenrosque os parafusos que fixam a consola do painel de comandos à base inferior (Fig. 28).

Retire a consola sem desligar o cableado, enganchando-a na base como aparece na figura 28.

Retire a abraçadeira desenroscando os parafusos de fixação.

Desligue as rampas de entrada/saída de água do permutador retirando as porcas e as contraporcas.

Incline o permutador para diante e retire-o.

Desmontagem do queimador (Fig. 31)

Retire a envolvente consultando o parágrafo específico e feche a torneira de corte de gás ao aparelho.

Desligue a rampa de gás desenroscando a porca.

Desenrosque os parafusos de fixação do queimador.

Desligue o conector do elétrodo. Retire o queimador do seu suporte.

Fig. 26 - Desmontagem da envolvente Fig. 27 - Acessibilidade à placa eletrónica

Fig. 28 - Desmontagem da válvula de gás

Fig. 29 - Desmontagem ventilador

Fig. 30 - Desmontagem permutador

Fig. 31 - Desmontagem queimador

CONDIÇÕES GERAIS DE GARANTIA

1 A Baxi - Sistemas de Aquecimento, Unipessoal, Lda (de ora em diante "Baxi") é a sociedade que em Portugal importa e representa a marca BAXI, comercializando os seus produtos diante de uma rede de distribuidores, instaladores e concessionários que vendem os seus produtos a clientes finais ou a profissionais que procedem à sua venda final e instalação. Todos os equipamentos, de acordo com a regulamentação em vigor, independentemente do uso, têm que ser instalados por profissionais qualificados sobre quem recai a exclusiva responsabilidade da dita instalação.
2. A Baxi assume a garantia dos seus bens, quando a venda final se destina a uso doméstico, nos termos da Lei de proteção do consumidor em vigor (nomeadamente o Decreto-Lei n.º 67/2003 de 8 de abril e do Decreto e Lei nº 84/2008, 21 de maio), que o presente documento em nada afasta ou diminui.
3. A Baxi assume a garantia dos seus bens, quando a venda se destina a uso não doméstico, nos termos da legislação aplicável (nomeadamente do código civil).
4. Salvo indicação contratual expressa que conceda um prazo superior, o prazo de garantia (2 anos em equipamento para uso exclusivamente doméstico e de 6 meses em equipamento para uso não exclusivamente doméstico) conta-se a partir da data de aquisição do produto inscrita na respetiva fatura de compra. Durante este prazo a garantia é total, sem prejuízo do referido nos números seguintes, reparando-se sem custos qualquer defeito de fabrico ou de funcionamento do aparelho e/ou procedendo-se à sua substituição.
5. Sempre que seja concedido um prazo superior ao referido no número anterior, a garantia é assegurada nos termos do estabelecido contratualmente e salvo indicação expressa em sentido contrário, cobre apenas o valor das peças originais ou o dos próprios aparelhos, mas não os serviços que possam ser exigidos para a sua substituição.
6. No caso de alegada deficiência de peças originais, quando vendidas separadamente, uma vez que, de acordo com as Instruções de Instalação, Funcionamento e Manutenção do aparelho e respetivas Condições Gerais de Venda, as intervenções no equipamento estão reservadas a profissionais habilitados, cabe ao profissional que as vendeu e/ou que fez a manutenção do equipamento fazer chegar à Baxi a peça em questão com relatório detalhado que demonstre o defeito de fabrico, bem como a comprovação dos trabalhos efetuados por si ou por terceiros, acompanhados da respetiva fatura de compra e de venda. A BAXI reserva-se o direito de visitar o local da instalação para verificação da aplicação da garantia
7. A garantia não cobre as seguintes ocorrências:

a) Avaria ou mau funcionamento resultante de instalação não conforme com as respetivas instruções de Instalação, Funcionamento e Manutenção ou incumprimento das normas e regulamentos em vigor, aplicáveis à instalação do aparelho e redes hidráulica, elétrica ou de combustível que o alimentem.
b) Tiro, ventilação ou evacuação de fumos defeituosa.
c) Transporte ou armazenamento inadequados, corrosão, abrasão, falta de limpeza, utilização indevida ou maus tratos, fogo, congelamento, desgaste por uso normal ou qualquer outra causa alheia ao aparelho.
d) Substituição de peças sujeitas a desgaste por uso normal, como seja o caso de elétrodos e resistências de acendimento, sondas de ionização, válvulas de segurança, filtros, juntas, líquido anticongelante, ânodos de magnésio e pilhas;
e) Avarias ou mau funcionamento provocados pela utilização de acessórios inadequados e/ou não homologados, ou quando a avaria for consequência da própria instalação em que o aparelho se encontre integrado ou ainda, de forma geral, por qualquer outra causa externa que afete o aparelho.
f) Avarias relacionadas com a qualidade da água, com obstrução total ou parcial dos circuitos hidráulicos e, de forma geral, qualquer avaria decorrente de falta de manutenção e/ou utilização desconforme com o Manual de Utilização.
g) Operações de limpeza de filtros e, de forma geral, de remoção de quaisquer deposições, internas ou externas, em qualquer componente do aparelho, e que se consideram incluídas nos trabalhos de manutenção periódica.
h) Intervenção de pessoal não autorizado ou utilização de peças não originais.
i) Quaisquer danos resultantes de não ter sido imobilizado o equipamento e avisado o Serviço Oficial BAXI imediatamente após a verificação de uma anomalia coberta pela Garantia.
j) No caso dos emissores de calor em geral: ligação hidráulica a circuito de água de consumo, exposição externa direta a água, vapores de cloro ou gases corrosivos e existência de fugas, deformações ou roturas não imputáveis a defeitos de fabrico.

Para os emissores de calor em alumínio, em particular, a garantia é excluída caso não se cumpra alguma das seguintes condições:

• pH da água da instalação entre 5 e 8.
• Existência de purgador de ar automático montado numa das ligações superiores do radiador.

• Radiador em comunicação permanente com os elementos de proteção da instalação, como válvula de segurança e vaso de expansão.

• A garantia não cobre os custos decorrentes do acesso, desmontagem, montagem e movimentação do aparelho que impliquem o recurso à utilização de meios extraordinários, nomeadamente demolições, reconstruções e equipamentos de elevação, transporte e segurança, sendo nestes casos a respetiva contratação e pagamento da inteira responsabilidade do adquirente. Consideram-se ainda excluídos os custos decorrentes da montagem e desmontagem de elementos como móveis ou outros, que dificultem o livre acesso ao aparelho ou aos seus componentes, para efeitos de manutenção.

• Em particular, a Baxi - Sistemas de Aquecimento, Unipessoal, Lda., declina toda a responsabilidade por danos causados a pessoas ou bens que possam ser ocasionados por alguma das causas especificadas no parágrafo 7 anterior.
• Qualquer outra reclamação não especificada nos parágrafos anteriores está excluída a menos que a lei preveja expressamente a sua responsabilidade.
• No caso de pretender efetuar uma reclamação, contacte o estabelecimento onde adquiriu o produto. Se tal se revelar impossível, contacte a Baxi - Sistemas de Aquecimento, Unipessoal, Lda.

Recomendações

Antes de utilizar o aparelho, leia atentamente as instruções que o acompanham.

Subscreva o Serviço de Manutenção Programada num Serviço Oficial BAXI e assegurará o correto funcionamento do aparelho com o mínimo consumo.

BAXI
