MANUAL DE USUARIO 3000-IN/PC Baxi

Depósitos Acumuladores

Instrucciones de Instalación, Montaje y Funcionamiento para el INSTALADOR

PT

Depósitos Acumuladores

Características principales

800-IN/PC / 1000-IN/PC

Puede desmontarse parcialmente el aislante para facilitar el acceso al lugar de instalación

c - Boca de inspección
d - Depósito acumulador A.C.S.
f - Forro externo
g - Cubierta superior
h - Aislamiento térmico
i - Panel de control
j - Boca lateral DN400
s - Vaina para sensores

Caracteristicas técnicas / Conexiones / Dimensiones 800 IN/PC 1000 IN/PC
Pérdidas estáticas W 95 123
Clase de eficiencia energética		B	C
Capacidad de A.C.S. litros 800 1000
Temperatura máxima depósito de A.C.S. °C 90 90
Presión máxima depósito de A.C.S. bar 8 8
Peso en vacío (aprox.)	Kg	178	224
1 Entrada agua fría / desagüe	"GAS/M	1-1/4	1-1/4
2 Salida A.C.S.	"GAS/M	1-1/2	1-1/2
3 Recirculación "GAS/M 1-1/2 1-1/2
4 ida a intercambiador externo	"GAS/M	1-1/2	1-1/2
5 Retorno a intercambiador externo / Resistencia eléctrica opcional	"GAS/M	1-1/2	1-1/2
n° de conexiones de protección catódica (Modelos PC)	und.	1	1
Cota A: Diametro exterior	mm	950	950
Cota B: Longitud total	mm	1840	2250
Cota C:	mm	100	100
Cota D:	mm	330	330
Cota F:	mm	1070	1480
Cota G:	mm	1270	1680
Cota H:	mm	1470	1880

d - Depósito acumulador A.C.S.
f - Forro externo (opcional)
g - Cubierta superior (opcional)
h - Aislamiento térmico
j - Cáncamos para transporte
t - Boca de hombre DN400

Caracteristicas técnicas / Conexiones / Dimensiones 2000 IN/PC 3000 IN/PC
Pérdidas estáticas W 169 -
Clase de eficiencia energética		C	-
Capacidad de A.C.S. litros 2000 3000
Temperatura máxima depósito de A.C.S. °C 90 90
Presión máxima depósito de A.C.S. bar 8 8
Peso en vacío (aprox.)	Kg	315	485
1 Entrada agua fría	“GAS/M	2 3
2 Salida A.C.S.	“GAS/M	2 3
3 Recirculación “GAS/M 1-1/2 1-1/2
4 ida a intercambiador externo	“GAS/M	2 2
5 Retorno a intercambiador externo	“GAS/M	2 2
6 Conexión resistencia opcional	“GAS/M	2 2
e: desagüe	“GAS/M	1 1
tm: conexión sensores laterales	“GAS/M	1/2	1/2
pc: conexión protección catódica	“GAS/M	3/4	3/4
n° de conexiones de protección catódica	und. 2	3
Cota A: Diametro exterior	mm	1360 1660
Cota B: Longitud total	mm	2280 2305
Cota C:	mm	175	175
Cota D:	mm	315	350
Cota F:	mm	680	805
Cota G:	mm	780	590
Cota H:	mm	1555 1540

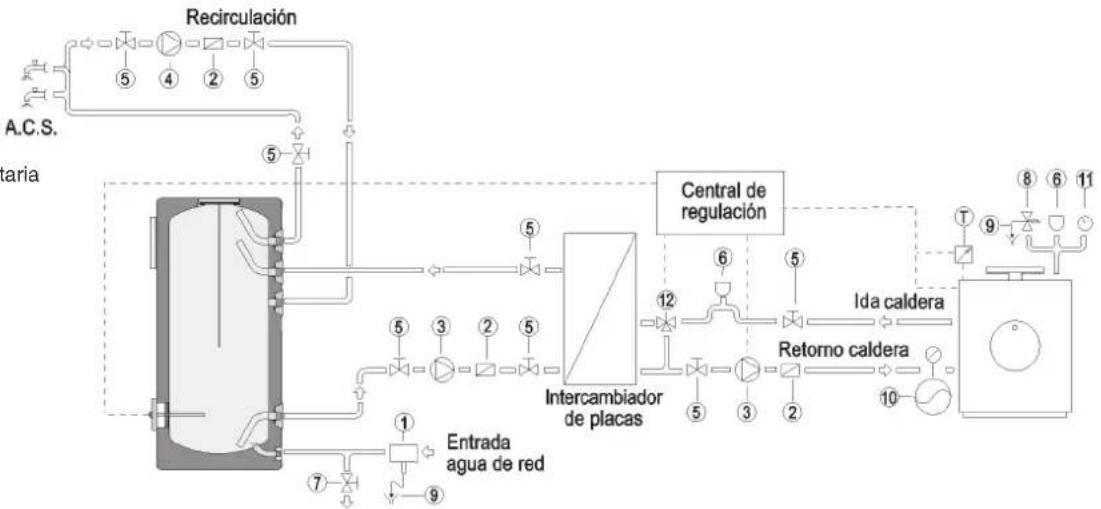

Ejemplo de instalación

Depósitos acumuladores sin serpentín

Modelos: 800 y 1000 - IN/PC

1 - Grupo seguridad sanitaria
2 - Válvula antirretorno
3 - Circulador
4 - Bomba recirculación
5 - Llave de corte
6 - Purgador
7 - Vaciado
8 - Válvula de seguridad
9 - Desagüe
10 - Vaso de expansión
11 - Manómetro
12 - Válvula de 3 vías

Depósitos acumuladores sin serpentín

Modelos: 2000 y 3000 - IN/PC

Esquema de instalación con intercambiador externo

1 - Llave de corte
2 - Válvula antirretorno
3 - Válvula de seguridad y vaciado
4 - Desagüe
5 - Circulador
6 - Bomba de recirculación

Instalación hidráulica

Normas Generales

• A la entrada del agua fría del depósito se instalara como mínimo una válvula antiretorno y una válvula de seguridad tarada a una presión máxima de 8 bar. Estos componentes pueden formar parte de un grupo de seguridad sanitaria como el del ejemplo indicado.
• Cuando la presión en la red sea superior a 0.6 MPa (6 bar), se recomienda instalar un reductor de presión que impida que se supere en más de 0.1 MPa (1 bar) la presión asignada.
• Es normal observar una descarga de agua durante el calentamiento (expansión), cuyo volumen puede alcanzar un 3% de la capacidad del acumulador.
• Se debe hacer funcionar regularmente, en función de la calidad de las aguas, el dispositivo regulador de presión con el fin de quitar los depósitos de cal y verificar que no esta bloqueado.
• El agua puede gotear por el tubo de descarga del dispositivo limitador de presión. Este tubo debe mantenerse abierto a la atmósfera en un ambiente libre de heladas y en pendiente continua hacia abajo.
• Colocar manguitos dieléctricos en las tuberías de entrada y salida del agua sanitaria y en las conexiones del depósito.
• Purgar de aire los circuitos una vez se hayan llenado de agua.
• Vaciado del depósito: Cerrar la llave de aislamiento del grupo de seguridad y accionar la maneta de vaciado. Es aconsejable abrir una de las llaves de la canalización de agua caliente para obtener un mejor vaciado, permitiendo la entrada de aire en la parte superior del acumulador.

Ejemplo de grupo de seguridad sanitaria

1 - Entrada agua fría
2 - Orificio control grupo de cierre y antirretorno
3 - Conexión a depósito
4 - Válvula de seguridad y vaciado manual
5 - Orificio de vaciado y descarga
6 - Tapón válvula antiretorno
7 - Llave de aislamiento

Conjunto de protección catódica permanente

Instrucciones de montaje para depósitos en acero inoxidable 2000 y 3000 IN/PC

OTNU	JNOC	odoná)sedadinu(	elbodelbac)sedadinu(	otatsoicnetop)sedadinu(	SOTISÓPEDCP/NI
NO ACIDOTAC	CCETORP2		2	2	003y0002

Descripción:

El equipo de protección catódica permanente se compone básicamente de un ánodo de titanio (1) montado convenientemente en las conexiones de 3/4" GAS/H del depósito acumulador (2), y conectado a un potenciostato (3) que regula automáticamente la entrada de corriente al ánodo, que mide de forma continuada el potencial del depósito acumulador. La conexión eléctrica del potenciostato al ánodo, se realiza a través del cable conductor (4):

- Al ánodo: terminal Faston 6.3 (5).

- Al potenciostato: terminal Faston 6.3 (6).

La conexión eléctrica del potenciostato a masa (tornillo M 4 en la tapa boca de hombre (7)), se realiza a través del cable conductor (8):

- A masa: terminal en «U» (9)

- Al potenciostato: terminal Faston 4.8 (10)

Instrucciones de instalación y montaje:

Instalación del ánodo:

Conexión a masa:

Potenciostato:

Recomendaciones:

• Utilizar exclusivamente los cables originales sin alargarlos ni acortarlos, ya que en caso contrario se corre el riesgo de corrosión a causa de una posible inversión de la polaridad. Instálese para ello una base de enchufe (220 V, 50 Hz) cerca del acumulador.
• El ánodo de protección entra en funcionamiento cuando el depósito está lleno de agua. Cuando no contiene agua, el piloto de control parpadea en rojo.
• El piloto, si está de color verde, indica que el depósito recibe corriente protectora. Si el piloto no está encendido o parpadea en rojo, es preciso comprobar las conexiones, los contactos y la alimentación de la red. De persistir esta anomalía, avisar al instalador o a nuestro A.T.C. (Asistencia Técnica a Clientes).
• En los depósitos instalados verticalmente, cuando se prevea que los periodos sin extracción de agua vayan a ser superiores a 3 meses, se recomienda la colocación de un purgador automático en la salida de A.C.S.
• El potenciostato y los cables de conexión no deben desconectarse, salvo para vaciar el depósito.
• No desconectar el sistema de protección del suministro eléctrico durante los periodos de ausencia (vacaciones, etc.)
• Compruébese ocasionalmente el funcionamiento del piloto de control.
• Si se utilizan resistencias eléctricas deberá asegurarse el aislamiento de éstos con el depósito mediante juntas y/o casquillos dieléctricos.
• No instalar nunca ánodos permanentes de protección catódica en combinación con ánodos de magnesio.

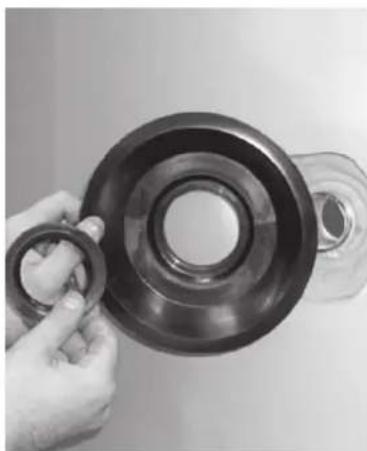

Conjuntos de acabado modelos 2000 y 3000 IN/PC Instrucciones de montaje

Se suministran los siguientes componentes:

• Kit Forro, compuesto por forro acolchado en color gris «Silver-grau».
• Kit Tapas y Embellecedores, compuesto por cubierta superior y cubierta para boca de hombre lateral, ambas en color negro, y juego de embellecedores para las conexiones del depósito.

1. Retirar tapones de plástico de las conexiones.

2. Montaje del forro.

3. Cortar el forro para acceder a las conexiones.

1. Colocar embellecedores. En conexiones de 3/4" y 1-1/2" asegurar con sujeta cubiertas.

2. Montaje cubiertas. 6. Una vez finalizado el montaje proceder a la instalación del depósito.

d - Depósito acumulador A.Q.S.
f - Forro exterior (opcional)
g - Cobertura superior (opcional)
h - Isolamento térmico
j - Olhais para transporte
t - Boca de homem DN400

Depósitos acumuladores semserpentina

Modelos: 800 e 1000 - IN/PC

Depósitos acumuladores semserpentina

Modelos: 2000 e 3000 - IN/PC
