3EE721LS - Cozinha BALAY - Manual de utilização gratuito

Tipo de produto	Placa de cozimento vitrocerâmica
Marca	Balay
Modelo	3EE721LS
Tipo de superfície	Vitrocerâmica
Número de zonas de cozimento	4 (inclui uma zona dupla)
Zona de cozimento dupla	Sim, ativação girando o comutador para a esquerda até o limite
Tipo de controle	Comandos giratórios
Indicador de calor residual	Sim, acende quando a zona está quente
Potência máxima total	Aproximadamente 7,2 kW
Dimensões aproximadas	59 x 52 cm
Peso aproximado	8 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Níveis de potência	6 posições mais posição intermédia
Função de cozimento rápido	Recomendado usar posição 6 para início rápido
Tabela de cozimento incluída	Sim, para diferentes tipos de alimentos
Conselhos de economia de energia	Usar tampas, recipientes com base plana e aproveitar o calor residual
Limpeza da vitrocerâmica	Limpar após cozinhar, usar produtos adequados e raspador para vidro
Limpeza da moldura	Apenas água quente com sabão, evitar abrasivos
Segurança	Avisos contra incêndios, queimaduras e descargas elétricas
Número de assistência técnica (E-Nr.)	E 902 145 150
Documentação incluída	Manual do usuário e instruções de montagem

Perguntas frequentes - 3EE721LS BALAY

Como limpo a placa vitrocerâmica?

Limpe a placa após cada uso quando estiver fria. Use produtos específicos para vitrocerâmica e um pano macio. Para sujidade resistente, utilize um raspador para vidro. Evite produtos abrasivos, esfregões que risquem e limpadores a vapor.

O que faço se a placa não liga?

Verifique se a ficha está ligada e o fusível não está queimado. Se o problema persistir, não tente repará-lo você mesmo. Contacte o Serviço de Assistência Técnica da Balay.

Como ativo a zona de cozimento dupla?

Gire o comutador da zona dupla para a esquerda até o limite. Depois ajuste a posição de cozimento desejada. Para desativar, gire para 0 e ajuste novamente.

O que significa o indicador de calor residual?

O indicador acende quando a zona de cozimento está quente. Depois de desligar, permanece aceso enquanto houver calor residual. Pode aproveitar este calor para manter alimentos quentes ou derreter chocolate.

Como economizar energia ao cozinhar?

Use tampas nas panelas, recipientes com base plana e do tamanho adequado à zona de cozimento. Desligue a zona 5-10 minutos antes de terminar o cozimento para aproveitar o calor residual.

O que faço se derramar açúcar ou alimentos com açúcar?

Elimine-o imediatamente com um raspador para vidro enquanto a placa ainda estiver quente (mas não incandescente). O açúcar pode danificar a vitrocerâmica se arrefecer.

É seguro usar a placa perto de crianças?

A placa pode ser utilizada por crianças maiores de 8 anos sob supervisão. Mantenha as crianças menores de 8 anos afastadas. As zonas aquecem muito, existe risco de queimaduras.

Como programar o cozimento?

Ligue a placa com o comutador da zona desejada. Selecione uma posição de cozimento de 1 (baixa) a 6 (alta). Cada posição tem um ponto intermédio. Consulte a tabela de cozimento do manual para tempos e níveis recomendados.

O que fazer se a vitrocerâmica riscar?

Os riscos podem dever-se a bases rugosas de panelas ou sal/areia. Para preveni-los, levante as panelas ao movê-las e não use a placa como bancada. Não é possível reparar os riscos, mas use produtos adequados para minimizar a sua aparência.

Onde encontro o número de assistência técnica?

O número de assistência técnica (E-Nr.) encontra-se na etiqueta de características do aparelho. Para Espanha, o número é E 902 145 150. Tenha à mão o número de produto e fabrico ao contactar.

MANUAL DE UTILIZADOR 3EE721LS BALAY

[pt] Instruções de serviço ..... 7

3EE720...

3EE721..

3EE725..

es

Índice

Indicações de segurança....7

Causas de danos....8

Protecção do meio ambiente....8

Eliminação ecológica....8

Dicas para poupar energia ....8

Conhecer o aparelho....9

As zonas de cozinhar 9

Indicação da zona de cozinhar e do calor residual .....9

Regular a placa de cozinhar....9

Ligar e desligar a placa de cozinhar ....9

Regular uma zona de cozinhar....9

Tabela para cozinhar 9

Limpeza e manutenção.... 10

Vitrocerâmica.... 10

Friso da placa 10

Serviço de Assistência Técnica.... 11

⚠ Indicações de segurança

Leia atentamente as presentes instruções. Guarde as instruções de utilização e de montagem bem como o cartão de identificação do aparelho para futura consulta ou para um proprietário posterior.

Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho.

Apenas os técnicos licenciados estão autorizados a ligar aparelhos sem ficha. A garantia não cobre danos causados por uma ligação incorrecta.

Este aparelho destina-se exclusivamente a uso privado e doméstico. Use o aparelho apenas para a preparação de refeições e bebidas. Vigie o aparelho durante o funcionamento. Use o aparelho apenas em espaços fechados.

Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.

Não use coberturas ou grades de protecção de crianças que não sejam adequadas. Podem provocar acidentes, p. ex., devido ao sobreaquecimento, à inflamação ou ao rebentamento dos materiais.

Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.

As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância.

As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.

Perigo de incêndio!

• O óleo e a gordura quentes incendeiam-se rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente.
  As zonas de cozinhar ficam muito quentes. Nunca coloque objectos inflamáveis sobre a placa de cozinhar. Não guarde objectos sobre a placa de cozinhar.
• O aparelho atinge temperaturas altas. Não guarde objectos inflamáveis ou latas de spray em gavetas directamente por baixo da placa de cozinhar.

Perigo de queimaduras!

As zonas de cozinhar e as suas imediações, nomeadamente uma estrutura da placa de cozinhar, eventualmente existente, ficam muito quentes. Nunca toque nas superfícies quentes. Mantenha as crianças afastadas.

As reparações indevidas são perigosas. As reparações só podem ser efectuadas por técnicos especializados do serviço de assistência técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o serviço de assistência técnica.

A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.
- Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.

Causas de danos

Atenção!

As bases ásperas dos recipientes riscam a placa de vitrocerâmica.
■ Evite ligar zonas de cozinhar com tachos vazios sobre as mesmas, pois pode danificá-los.
- Não coloque frigideiras e tachos quentes sobre o painel de comandos, a zona indicadora ou o friso da placa, pois pode danificá-los.

Vista geral

Na tabela seguinte pode encontrar os danos que ocorrem com maior frequência:

Se a vitrocerâmica estiver estalada ou apresentar falhas pode dar origem a choques eléctricos. Desligue o disjuntor no quadro eléctrico. Contacte o serviço de assistência técnica.

Perigo de ferimentos!

Os recipientes de cozinhar podem saltar repentinamente devido a líquidos entre a base do recipiente e a zona de cozinhar. Mantenha a zona de cozinhar e a base do recipiente sempre secas.

A queda de objectos duros ou pontiagudos sobre a placa de cozinhar pode provocar danos.
Se colocar folha de alumínio ou recipientes de plástico sobre as zonas de cozinhar quentes, estes derretem e agarram-se à placa. A utilização de película de protecção para fogões não é indicada para a sua placa de cozinhar.

Danos Causa Medida

Manchas Alimentos derramados Remova imediatamente os alimentos derramados com um raspador para vidros.
Produtos de limpeza inadequados Utilize apenas produtos de limpeza adequados à vitrocerâmica
Riscos Sal, açúcar e areia Não utilize a placa de cozinhar como bancada ou superfície de trabalho
As bases ásperas de tachos e frigi-deiras riscam a vitrocerâmica.	Verifique a sua loiça.
Descolorações Produtos de limpeza inadequados Utilize apenas produtos de limpeza adequados à vitrocerâmica
Fricção das panelas (por ex., alumínio)	Levante os tachos e as frigideiras ao deslocá-los.
Lascas Açúcar, alimentos com elevado teor de açúcar	Remova imediatamente os alimentos derramados com um raspador para vidros.

Protecção do meio ambiente

Eliminação ecológica

Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).

A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

Dicas para poupar energia

• Tape sempre os tachos com uma tampa adequada. Ao cozinhar sem tampa, necessita de bastante mais energia. Uma tampa de vidro permite olhar para dentro do tacho sem ter de levantar a tampa.
• Utilize tachos e frigideiras com fundos planos. O consumo de energia aumenta se os fundos não forem planos.

O diâmetro do fundo do tacho e da frigideira deve corresponder ao tamanho da zona de cozinhar. Sobretudo a utilização de tachos demasiado pequenos para a zona de cozinhar provoca perdas de energia. Tenha em atenção o seguinte: muitos fabricantes de loiça indicam o diâmetro superior do tacho, que, na maioria das vezes, é superior ao diâmetro do fundo.
Para pequenas porções, utilize um tacho pequeno. Um tacho grande pouco cheio necessita de muita energia.
- Cozinhe com pouca água. Assim poupa energia e os legumes não perdem as vitaminas nem os minerais.
- Cubra tanto quanto possível uma área grande da zona de cozinhar com o tacho.
- Reduza atempadamente a potência de cozedura para um nível mais baixo.
- Seleccione uma potência de continuação de cozedura adequada. Com uma potência de continuação de cozedura demasiado elevada, desperdiça energia.
Aproveite o calor residual da placa de cozinhar. No caso de tempos de cozedura mais longos, desligue a zona de cozinhar 5 a 10 minutos antes do fim do tempo de cozedura.

Conhecer o aparelho

As instruções de serviço referem-se a várias placas de cozinhar. Na página 2 poderá encontrar uma lista de modelos com medidas.

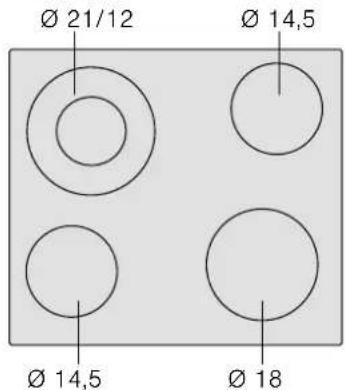

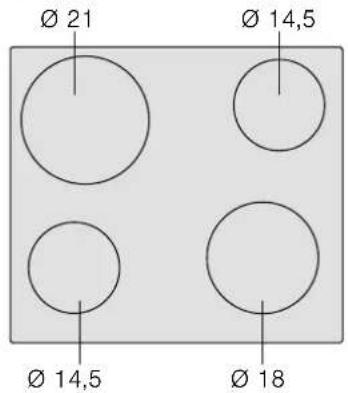

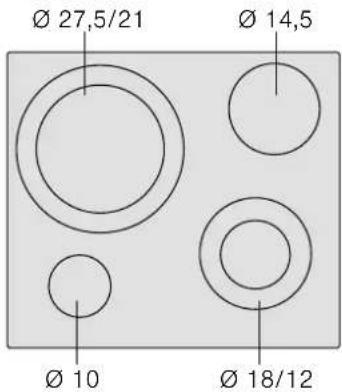

As zonas de cozinhar

Zona de cozinhar Activar e desactivar
○	Zona de cozinhar de circuito simples
◎	Zona de cozinhar de duplo circuito	Activar: rode o selector da zona de cozinhar para a esquerda até ao batente. Regule a potência de cozedura. Desactivar: rode o selector da zona de cozinhar para 0 e regule-o de novo.

Indicação da zona de cozinhar e do calor residual

A indicação da zona de cozinhar e do calor residual + mantém-se acesa, quando uma zona de cozinhar está quente:

- Indicação da zona de cozinhar - durante o funcionamento, pouco tempo depois de ter ligado uma zona de cozinhar.

- Indicação de calor residual - depois de cozinhar, quando a zona de cozinhar ainda está quente.

Pode utilizar o calor residual para poupar energia, por ex., aproveitando-a para manter um pequeno prato quente ou derreter coberturas.

Regular a placa de cozinhar

Neste capítulo irá aprender a regular as zonas de cozinhar. Da tabela constam as potências de cozedura e os tempos de cozedura para diversos pratos.

Ligar e desligar a placa de cozinhar

A placa de cozinhar é ligada e desligada com os selectores das zonas de cozinhar.

Regular uma zona de cozinhar

Os selectores das zonas de cozinhar permitem regular a potência de aquecimento das zonas de cozinhar.

0 = zona de cozinhar desligada

Potência de cozedura 1 = potência mínima

Potência de cozedura 6 = potência máxima

Cada potência de cozedura tem um nível intermédio. Este está assinalado com um ponto.

Nota: A zona de cozinhar efectua a regulação ligando e desligando o aquecimento. Mesmo na potência máxima, o aquecimento pode ligar e desligar-se.

Tabela para cozinhar

A tabela que se segue contém alguns exemplos.

Os tempos de cozedura dependem do tipo, do peso e da qualidade dos alimentos, pelo que são possíveis divergências.

Para um início forte de cozedura, utilize sempre a potência de cozedura 6.

Mexa os alimentos líquidos espessos de vez em quando.

	Potência de conti-nuação de coze-dura	Duração da continu-ação de cozedura em minutos
Derreter
Manteiga, gelatina 1 -
Aquecer e manter quente
Guisado (p. ex., guisado de lentilhas)	1	-
Leite**	1-1,5	-
Cozer em lume brando, abaixo do ponto de ebulição
Bolinhas, bolinhos de batata	2,5-3*	20-30 min.
Peixe	2-2,5*	10-15 min.
Molhos brancos, p. ex., molho bechamel	1-1,5	3-6 min.

* Cozedura contínua sem tampa
** Sem tampa

	Potência de conti-nuação de coze-dura	Duração da continu-ação de cozedura em minutos
Cozer, cozinhar a vapor, estufar
Arroz (com o dobro da quantidade de água)	1-1,5	15-30 min.
Batatas cozidas, com pele	2-3	25-30 min.
Batatas cozidas	2-3	15-25 min.
Massas alimentícias, massa	3,5-4*	6-10 min.
Guisado, sopas	1,5-2,5	15-60 min.
Legumes	1,5-2	10-20 min.
Cozinhar na panela de pressão	2-3	-
Estufar
Rolinhos de carne	2-3	50-60 min.
Carne para estufar	2-3	60-100 min.
Carne de vaca estufada	1,5-2	50-60 min.
Assar**
Escalope, simples ou panado	3-4	6-10 min.
Costeleta, simples ou panada	3-4	8-12 min.
Bife (3 cm de espessura)	4-5	8-12 min.
Peixe e filete de peixe, simples ou panado	3-4	8-20 min.
Peixe e filete de peixe panado	3-4	8-20 min.
Peixe e filete de peixe, panado e ultracongelado, p. ex., barrinhas de peixe	3-4	8-12 min.
Refeições de tabuleiro ultracongeladas	3-4	6-10 min.
Panquecas		continua

* Cozedura contínua sem tampa
** Sem tampa

Limpeza e manutenção

As recomendações constantes deste capítulo indicam-lhe como proceder à manutenção da sua placa de cozinhar.

Poderá adquirir produtos de limpeza e manutenção adequados através do Serviço de Assistência Técnica ou na nossa loja electrónica.

Vitrocerâmica

Limpe sempre a placa depois de cozinhar, de modo a evitar que os restos de comida se agarrem à placa de cozinhar.

Aguarde que a placa arrefeça para a limpar.

Utilize apenas produtos de limpeza adequados à vitrocerâmica. Tenha em atenção as indicações de limpeza que se encontram na embalagem.

Nunca utilize:

■ Detergente de loiça manual, não diluído;
■ Detergente para máquinas de lavar loiça;
■ Detergentes abrasivos;
- Produtos de limpeza agressivos, tais como sprays limpa-fornos ou tira-nódoas;
■ Esponjas com face abrasiva;
- Aparelhos de limpeza a alta pressão ou com jato de vapor.

É possível remover a sujidade mais resistente com um raspador para vidros, disponível no comércio da especialidade. Respeite as indicações do fabricante.

Pode igualmente adquirir um raspador para vidros adequado através do serviço de assistência técnica ou na nossa loja online.

Obterá bons resultados de limpeza com esponjas especiais para a limpeza de vitrocerâmica.

Friso da placa

Para evitar danos no friso da placa, respeite as seguintes indicações:

• Utilize apenas soluções quentes à base de detergente.
  ■ Lave bem os panos esponja novos antes da utilização.
• Não utilize produtos afiados ou abrasivos.
• Não use o raspador.

Serviço de Assistência Técnica

Se o seu aparelho precisar de ser reparado, pode contar com o nosso Serviço de Assistência Técnica.

Sempre que entrar em contacto com os nossos Serviços de Assistência Técnica, é favor indicar as referências E e FD do aparelho. A placa de características com os números encontra-se no cartão de identificação do aparelho.

Tenha em atenção que em caso de erro de operação, a visita do técnico do Serviço de Assistência Técnica também não é gratuita durante o período de garantia.

Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.

Ordem de reparação e apoio em caso de anomalias

PT 707 500 545

Confie na competência do fabricante. Terá assim a garantia que a reparação é efectuada por técnicos especializados do Serviço de Assistência Técnica, equipados com peças de substituição originais para o seu electrodoméstico.
