Tipo de produto	Telefone de mesa analógico
Marca	Siemens
Modelo	Euroset 82
Dimensões (C x L x A)	22 x 18 x 10 cm
Peso	Aproximadamente 500 g
Alimentação	Alimentado pela linha telefónica (sem necessidade de pilhas)
Funcionalidades principais	Discagem por tom e pulso, memória para números (até 10), rediscagem, controle de volume do toque, tecla de privacidade
Entretien e limpeza	Limpar com pano macio seco; não utilizar solventes ou produtos químicos
Segurança	Utilizar apenas em ambientes internos; não expor a líquidos ou humidade excessiva
Peças e reparabilidade	Peças de reposição disponíveis através do suporte Siemens; reparação por técnico autorizado
Informações gerais	Manual completo em PDF com 111 páginas, disponível para download gratuito

Perguntas frequentes - Euroset 82 SIEMENS

Como faço para programar os números de memória no Euroset 82?

Para programar um número na memória, pressione a tecla Memória e, em seguida, digite o número desejado. Confirme com a tecla Memória novamente. Atribua uma posição (1 a 10) e pressione Memória para guardar.

O telefone funciona sem pilhas?

Sim, o Euroset 82 é alimentado pela linha telefónica e não necessita de pilhas para funcionar. No entanto, algumas funções como a memória podem ser perdidas ao desconectar o cabo de linha.

Como ajustar o volume do toque?

Utilize o controle de volume localizado na parte inferior ou lateral do telefone. Geralmente há uma chave deslizante com posições Alto, Médio e Baixo.

O que fazer se o telefone não tocar nas chamadas recebidas?

Verifique se o cabo de linha está corretamente conectado. Teste o telefone noutra tomada. Se o problema persistir, pode ser necessário ativar o toque através de uma chave lateral (posição Ligado).

Posso usar o Euroset 82 com uma central PABX?

Sim, é compatível com a maioria das centrais PABX. Certifique-se de configurar o modo de discagem (tom ou pulso) conforme exigido pelo seu sistema. Consulte o manual do PABX.

Como limpar o telefone corretamente?

Desligue o telefone da linha. Limpe a superfície com um pano macio e seco. Não utilize álcool, solventes ou produtos abrasivos, pois podem danificar o plástico.

O telefone tem função viva-voz?

Não, o modelo Euroset 82 é um telefone convencional sem função viva-voz. Para uso com as mãos livres, é necessário um auricular adicional ou modelo diferente.

Como ativar a discagem por tom?

Normalmente, o telefone já vem configurado para discagem por tom. Se necessário, há uma chave seletora na base do aparelho para alternar entre Tom (DTMF) e Pulso. Posicione em Tom.

Onde encontro o manual de instruções do Euroset 82?

O manual completo em PDF está disponível para download gratuito no site notice-facile.com ou diretamente no portal de suporte da Siemens. São 111 páginas em português.

O Euroset 82 é compatível com linhas VoIP?

Este telefone foi projetado para linhas analógicas tradicionais (PSTN). Pode ser usado com adaptadores VoIP (ATA), mas algumas funcionalidades como identificador de chamadas podem não funcionar corretamente.

MANUAL DE UTILIZADOR Euroset 82 SIEMENS

Instruções de administração para telefones de sistema euroset 82 2ST, euroset 82 1ST e telefone padrão

	Os sistemas da euroset line family não devem funcionar em locais com perigo de explosão!
	Utilizar apenas acessórios originais Siemens! O uso de acessórios de outros fabricantes é perigoso e resulta na perda da garantia e da aprovação.
	Nunca desmontar os sistemas da família euroset line family ou um telefone do sistema! Em caso de problemas, consultar o revendedor autorizado ou o serviço de assistência técnica Siemens.
	Cuidados com os telefones:Limpar o telefone com um pano úmido ou um pano anti-estático.Não usar um pano seco!No caso de sujeira mais persistente, limpar os telefones com um detergente neutro diluído. Depois de limpar, remover todos os restos de detergente com um pano úmido (só água).Não utilizar detergentes com álcool ou outras substâncias corrosivas!

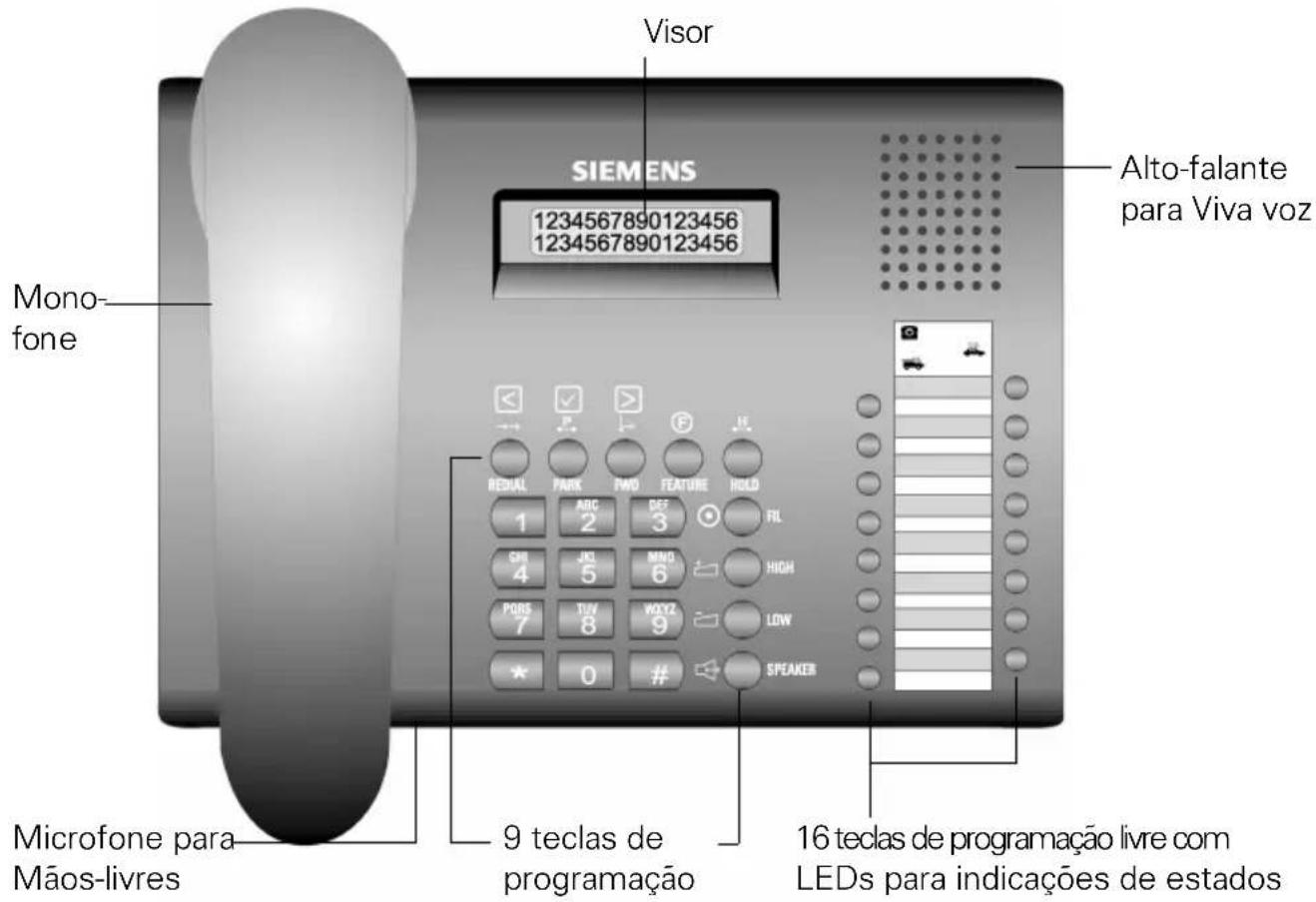

Telefone de sistema euroset 822 ST

O telefone de sistema euroset 822 ST dispõe de um visor de duas linhas com espaço para 16 caracteres cada.

- Na primeira linha do visor são exibidas a hora e a data. A hora é exibida no formato "24 horas" (horas: minutos) e a data no formato "dia_mês_dia da semana" (por ex., 11:13 28 AGO SEG)".

- Na segunda linha são exibidas informações como o número de telefone, o tipo de chamada e outras observações.

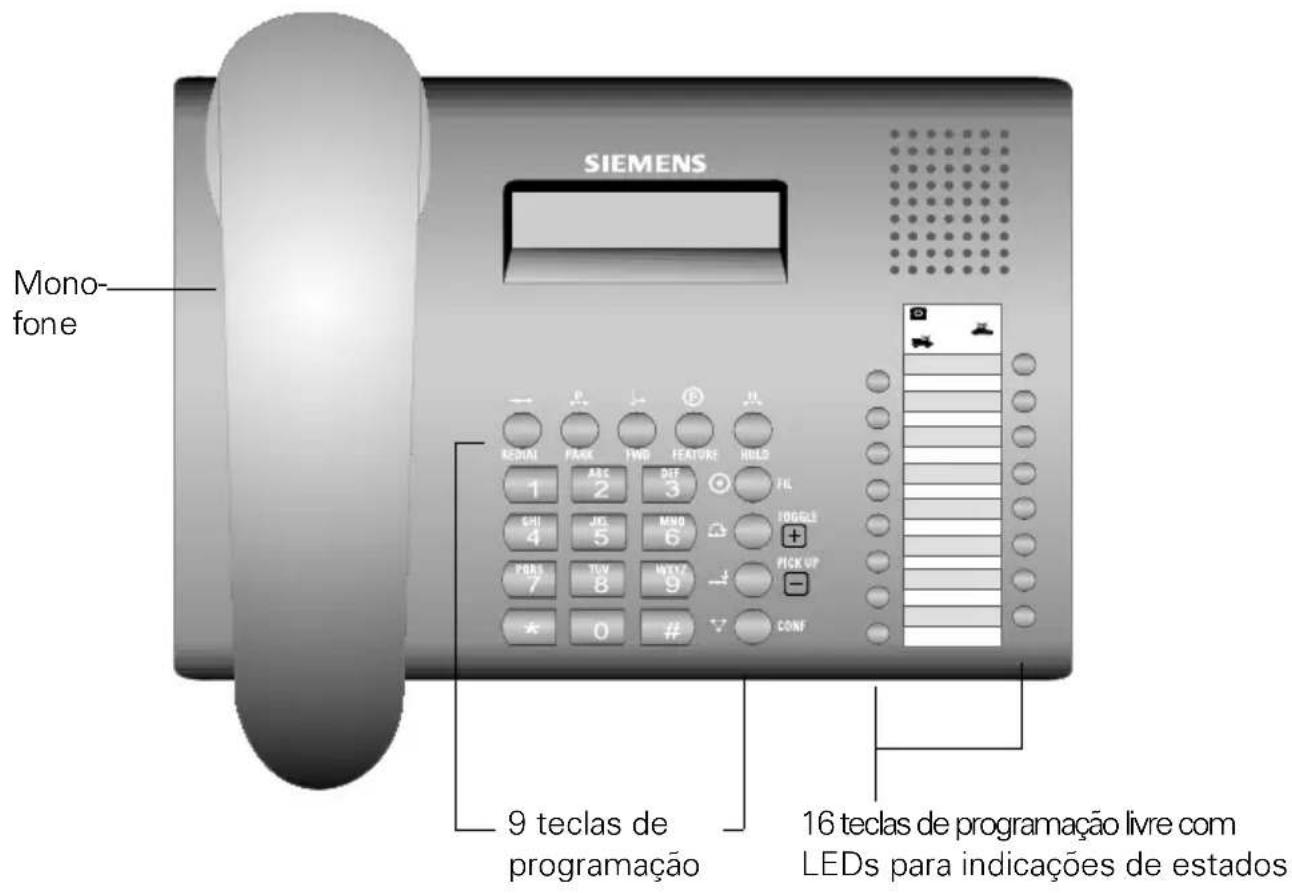

Telefone de sistema euroset 821 ST (somente Brasil)

Este telefone dispõe de teclas para as facilidades PÊNDULO (TOGGLE), CAPTURA (PICK UP) e CONFERÊNCIA (CONF); além de teclas para as linhas externas e ramais.

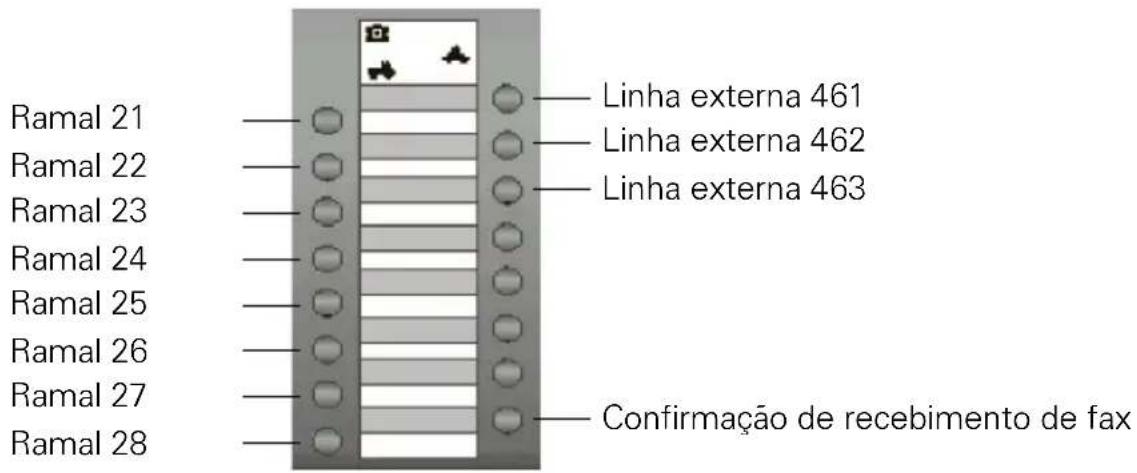

Teclas de programação livre (Default no esl 8i)

LEDs de indicação do estado das teclas de programação livre

LED apagado; o ramal ou a linha externa está livre.

LED aceso; o ramal ou a linha externa está ocupado(a).

LED piscando; o ramal ou a linha externa podem ser assumidos ou uma chamada está estacionada.

LED piscando rápido; uma chamada ou uma rechamada sendo sinalizada.

Teclas de programação fixa

Tecla REDIAL para a reselecionar o último número externo chamado.

Tecla PARK para estacionar uma chamada.

Tecla FWD para desviar chamadas para um ramal.

Tecla FEATURE para ativar das funções do sistema (por ex., Bloqueio, Desvio, Não perturbe etc.).

Tecla HOLD para reter uma chamada.

ou

Tecla FIL para gerar a função de Flash para a linha externa.

Tecla HIGH para aumentar o volume dos alto-falantes.

ou

Tecla LOW para diminuir o volume dos alto-falantes.

Tecla para CAPTURA de uma chamada que toca em outro ramal.

Tecla SPEAKER para falar em Mãos-livres através do microfone e ouvir em Viva voz através do alto-falante.

Tecla de CONFERÊNCIA entre os ramais.

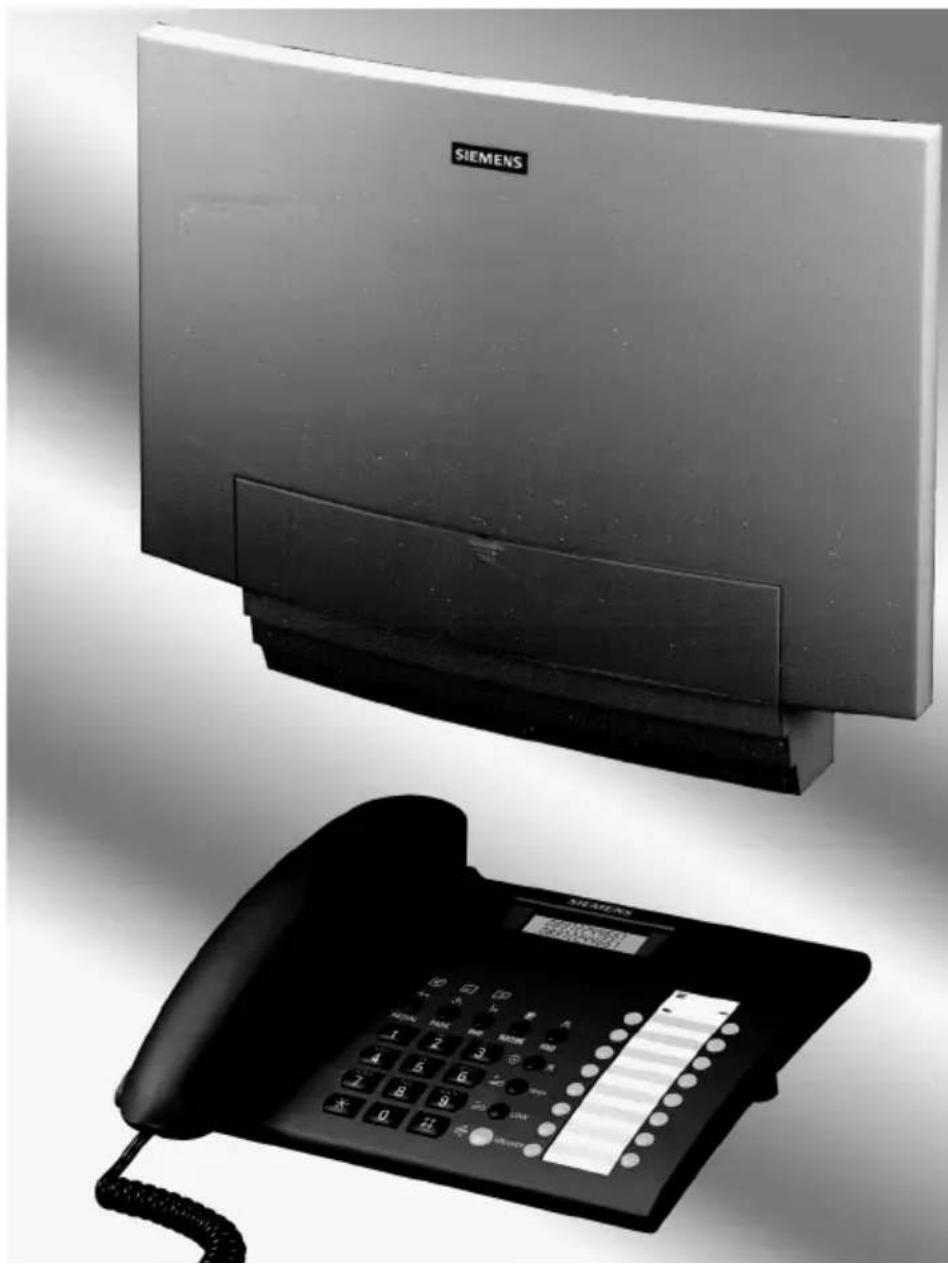

Ao comprar uma central da série euroset line family, você adquiriu um sistema moderno e extremamente fácil de usar. Através da configuração padrão (Default), os sistemas podem em muitos casos ser colocados em funcionamento imediatamente. Dependendo dos seus requisitos especiais, pode contudo, ser necessário alterar a configuração do sistema.

Os seguintes sistemas pertencem a euroset line family:

• euroset line 8i (esl 8i)
• euroset line 16i (esl 16i)
• euroset line 48i (esl 48i)

OBS :O euroset line 8i fornecido no Brasil possui funcionamento e programações idênticos ao modelo esl 8i, com a diferença de possuir apenas 4 interfaces (programáveis) para telefones de sistema, um sensor e um relé.

• Linhas externas:
  – Linhas analógicas
• Acessos básicos S_0 digitais (só com placa de RDSI instalada)
• Acesso ADSL ( placa ADSL do esl 8i)

- Ramais internos:

• Telefones de sistemas
  – Telefones padrão com seleção por impulsos (DEC) ou multifrequência (MF)
• Secretária eletrônica
• Fax
• Porteiro eletrônico/Abertura de porta através do adaptador TFE

• 2 sensores e 2 relés (Ver OBS)

– euroset line 8i - existentes na placa mãe
– euroset line 16i/48i - existentes na placa de Fax/DDR.

Passo a passo

• Adaptador V.24 para conexão a um computador (possibilita a utilização de aplicativos específicos) ou para uma impressora (impressão dos dados de chamada ou das programações).
• Placa Clip Ana disponível para os modelos esl 16i e esl 48i.

Passo a passo

Ampliações

Para o euroset line 16i e o euroset line 48i há 6 placas de ampliação diferentes:

• E W 1 0 3 : 1 linha analógica e 3 ramais adicionais.
- E W 2 0 6 : 2 linhas analógicas e 6 ramais adicionais.
- E W 2 1 0 : 2 linhas analógicas e 10 ramais adicionais.
- EW 200 (Somente Brasil): 2 linhas analógicas.
- EW 400 (Somente Brasil): 4linhas analógicas.
- EW 800 (Somente Brasil): 8 linhas analógicas

Placas

• Placa de RDSI: Esta placa possibilita o acesso à rede RDSI através de um acesso básico S _0 digital, permitindo a utilização dos recursos desta rede.
• Placa de Fax/DDR: Esta placa detecta as chamadas de fax e as transfere ao ramal no qual está conectado o aparelho de fax.
  As chamadas externas são transferidas imediatamente ou após um tempo determinado à placa de Fax/DDR.
  A pessoa que chama pode ouvir uma mensagem gravada e depois chamar diretamente o ramal desejado por seleção posterior MF (multifrequência) (assim como em discagem direta).
• Placa analógica CLIP ANA: Esta placa pode identificar as chamadas para até 4 linhas analógicas. O número do telefone que chama é exibido no visor do telefone de sistema.

Passo a passo

- Placa ADSL (esl 8i):

Possibilita a montagem de uma pequena rede LAN em escritórios, casas, etc.

Utiliza a tecnologia ADSL (Asymmetric Digital Subscriber Line). Assim, é possível receber do mesmo par de fios da linha telefônica comum (POTS - Plain old telephone system), voz e dados em alta velocidade (podendo-se atingir até 8Mbit/s).

Apresentação esquemática do euroset line family

veja a tabela na próxima página

Os números relacionados na tabela a seguir são valores padrão (Default), que podem ser alterados pela assistência técnica. Por exemplo, os números dos ramais internos no esl 16i/48i podem ser modificados de 211-220 para 30011-30020 ou as posições de números abreviados de 810-899 para 510-599, etc.

Passo a passo

	esl 8i esl	16i esl 48i
Equipamento básico:
Quantidade de linhas analógicas	3	2	2
Números de linhas	461 - 463	4651, 4652	4651, 4652
Quantidade de ramais	8	10	10
Números de ramais	21 - 28	211 - 220	211 - 220
Números abreviados centrais	90	90	90
Posições de números abreviados	810 - 899	810 - 899	810 - 899
Números abreviados individuais	5	5	5
Posições de números abreviados	800 - 804	800 - 804	800 - 804
Placas opcionais:
Quantidade de placas de ampliação 1
EW103	0	2	4
EW206	0	1	4
EW202	0	2	4
EW210	0	0	4
EW 200	0	2	4
EW 400	0	2	2
EW 800	0	1	1
Quantidade de placas de RDSI 1 2 5
Quantidade de placas de Fax/DDR 1 4 4
Quantidade de placas CLIP ANA – 3 4
Quantidade de placas ADSL 1	-	-
Configuração completa:
Quantidade máxima de linhas analógicas e digitais	3 12	16
Números de linhas analógicas	461 - 463	4651 - 4662^2	4651 - 4666
Números de linhas digitais	461, 462	4601 - 4608	4601 - 4610
Quantidade de ramais	8	16	50
Números de ramais	21 - 28	211 - 226	211 - 260

1 esl 16i suporta no máx. 16 ramais. Se a capacidade total for excedida, podem ocorrer falhas no funcionamento do sistema.
2 Distribuição dos números de linhas para esl 16i/48i:

Guia para a leitura das instruções de uso ..... 5

Funções programáveis

Modo de programação.... 15

Iniciar o modo de programação .... 16

Terminar o modo de programação 17

Programações importantes.... 18

Restaurar a configuração padrão (Default).... 20

Configurar linhas externas 21

Programar a data/hora 22

Atribuir grupos de linhas externas aos ramais. 22

Configurar o posto de primeiro atendimento 23

Programar classes de acesso (COS) 24

Agenda Eletrônica 27

Programar linhas externas 28

Definir o tempo de pausa de chamada 28

Definir duração de flash.... 28

Bloqueio de chamadas a cobrar (somente Brasil) 29

Definir o tempo de carência para ocupação da linha 29

Captura/atendimento de linha externa 30

Coeficiente para linha externa 31

Sentido de ligação na linha externa 31

Grupo de linhas externas (esl 16 e esl48) 32

Silent reversal 32

Programar ramais 34

Configurar chamada de grupo interno.... 34

Configurar grupo de chamada 35

Configurar os grupos de captura de chamadas 36

Configurar grupo Chefe-Secretária 37

Definir o modo de seleção 38

Definir destino noturno 38

Definir o ramal de fuga 39

Configurar a intercalação 40

Configurar o cadeado eletrônico 40

Definir o tempo de detecção de flash 41

Atribuir nomes de ramais 42

Associação à interface CD 42

Numeração flexível de ramal 44

Mensagem de espera quando ocupado ..... 45

Repetição de DTMF 46

Porteiro eletrônico/Abertura de porta.... 47

Porteiro eletrônico.... 47

Abertura de porta 47

Atendimento da chamada de porteiro eletrônico 48

Configurar ramais para acionar a abertura da porta 49

Operação como SUB-PABX. 50

Definir o tipo de linha externa.... 50

Registro dos dados de chamada.... 51

Adaptar a taxa de transmissão para a impressora. 52

Supressão de dígitos no registro de chamada 53

Identificação de chamadas recebidas (CLIP) 53

Programações gerais 55

Consultar a versão de software.... 55

Imprimir dados de programação 55

Definir o fator de tarificação 56

Definir o nome da moeda 56

Configurar música em espera (Music on hold) 57

Temporizadores 57

Configurar o detector de tom 58

Dígito flexivel de ativação de serviço 59

Bloquear números de telefone (Lista de proibições) ..... 60

Liberar números de telefone (Lista de permissões) ..... 61

Tempo de reencaminhamento de chamada 62

Bloquear números da lista de chamadas.... 62

Configurar o modo Hotline 63

Tempo para monitoração externa de ambiente. 64

Alterar a senha de serviço 65

Alterar a senha do sistema 65

Utilizar entrada alfanumérica 66

Utilizar pesquisa alfanumérica 67

Alterar a seqüência da lista de pesquisa 67

Definir a identificação da central telefônica 71

Desativar o alarme. 72

Testar o alarme 72

Configurar a programação remota 73

Ativar a programação remota 73

Encerrar a programação remota 73

Programar as funções de relés/sensores

Sensores 75

Programar a função de sensor 75

Atribuir relés aos sensores 76

Programar a lógica de ativação do sensor 77

Relés 78

Definir o tempo de fechamento do relé .....78

Utilizar as funções de CTI 79

Utilizar o programa de administração

"euroset line administration"...... 80

Executar a atualização de software ..... 81

Placas opcionais

Programar a placa de FAX/DDR 82

Programar o modo da placa de Fax/DDR 83

Gravar/Reproduzir anúncios 84

Configurar a linha para placa de Fax/DDR 85

Configurar a linha para placa de Fax/DDR 86

Configurar a linha para placa de Fax/DDR 87

Configurar o ramal para recepção de FAX. 88

Definir o tipo de acesso à rede RDSI 92

Definir dígitos iniciais coletivos 93

Definir os dígitos finais para MSN/DDR 94

Definir os ramais para MSN/DDR 95

Ativar/Desativar a indicação do número de telefone 97

Tipo de bilhetagem 100

Índice Remissivo 101

Visão geral dos códigos de programação

Esquema dos códigos de programação ..... 104

Passo a passo

Modo de programação

Para adaptar o telefone de forma ideal aos seus requisitos, você poderá alterar parâmetros do seu sistema. Para isso, é necessário iniciar o modo de programação e, em seguida, selecionar com um código o parâmetro que você deseja alterar. Nestas instruções, são explica-dos primeiro os parâmetros mais importantes. As pági-nas dobradas na capa posterior deste manual apresentam uma lista de todos os parâmetros em ordem alfabética.

Se você conectou um PC ao sistema através da interface serial, pode configurar o sistema com o programa "euroset line administration" ( → página 80) e salvar todos os dados no PC.

Os números utilizados neste manual são valores padrão (Default), que podem ser alterados pela assistência técnica. Por exemplo, os números dos ramais internos no esl 16i/48i podem ser modificados de 211-220 para 30011-30020 ou as posições de números abreviados de 810-899 para 510-599, etc.

O exemplo a seguir mostra uma possibilidade de atribuição dos ramais e das linhas externas.

Exemplo para euroset line 8i:

Ramal Localização
21 Escritório
22 Sala
23 Quarto das crianças
24 Cozinha
25 Dormitório
26 Porteiro eletrônico
27 Fax
28 Computador/Modem

Linha externa Número
461 234-5670
462 234-5671
463 Não conectado

Passo a passo

Iniciar o modo de programação

A programação do sistema só pode ser executada no ramal com o primeiro número interno (euroset line 8i: 21, euroset line 16i/48i: 211), de preferência com um telefone de sistema com viso. A programação não pode ser efetuada com um telefone DEC.

Se estiver no modo de programação, você pode alterar o parâmetro correspondente ao digitar um código de programação.

Retirar o monofone do gancho ou pressionar a tecla SPEAKER.

Digitar o código ou pressionar a tecla FEATURE.

Digitar o código.

Digitar a senha do sistema (Padrão: 3758 - Alterar a senha do sistema → página 65).

Você ouve um breve tom (Bip) e passa para o modo de programação.

Se você ouvir 3 tons (Bip), significa que digitou a senha errada. Colocar o monofone no gancho ou pressionar a tecla e repetir as etapas de programação descritas acima.

Se o modo de programação for iniciado com um telefone de sistema, não será necessário pressionar a tecla SPEAKER.

Tons no modo de programação

• Em caso de entrada correta: 1 tom bip/sinal de confirmação.
• Em caso de entrada incorreta: 3 tons bip. Você volta ao estado inicial do modo de programação.
• Após a conclusão das etapas de programação, o sistema responde com um sinal de confirmação e termina a programação do parâmetro. Você volta ao estado inicial do modo de programação.

Passo a passo

Cancelar a programação de um parâmetro

- Com a tecla "#", é possível cancelar a programação de um parâmetro em qualquer momento. Você volta ao estado inicial do modo de programação.

Terminar a programação de um parâmetro

Há três formas diferentes de terminar programação de um parâmetro. Depois, você volta ao estado inicial do modo de programação.

• Após a entrada dos parâmetros, a programação é concluída automaticamente.
• Após a entrada dos parâmetros, pressionar a tecla #.
• Após a entrada dos parâmetros, aguardar cerca de 5 s.

Se nenhum código ou parâmetro for digitado, o sistema ou continua a esperar pela sua entrada, ou interpreta isto como "entrada nula" e passa para a próxima etapa de programação, dependendo do código selecionado.

Terminar o modo de programação

Após ter terminado a programação de um parâmetro, você volta ao estado inicial do modo de programação. Para terminar completamente o modo de programação, proceder da seguinte forma:

Colocar o monofone no gancho ou pressionar a tecla.

Só para o esl 8i:

Após ter terminado o modo de programação, o sistema demora até 5 minutos para salvar os dados alterados. Se durante este tempo a alimentação for interrompida ou o sistema for reinicializado, pode haver uma perda de todos os dados de cliente.

Passo a passo

Programações importantes

Primeiro, é necessário executar algumas programações importantes para que o sistema possa funcionar corretamente. Para as outras programações, na maioria dos casos podem ser utilizados os valores pré-configurados. Se contudo for necessário alterar estes valores, consulte os seguintes capítulos.

Programar o idioma

Programar o idioma que deve ser utilizado no visor do seu telefone de sistema.

Requisito: O modo de programação está iniciado.

64

Digitar o código de programação.

1 ... \$7 ecionar o idioma que deve ser utilizado para a exibição de mensagens.

1 = Português

2 = Espanhol

3 = Inglês (Default)

4 = Francês

5 = Russo (Cirílico)

6 = Turco

7 = A le m ã o

Estado inicial do modo de programação.

Seleccionar o país onde o sistema será utilizado para adaptá-lo às características locais e aos respectivos padrões (Defaults).

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0123...

O sistema é reinicializado após a alteração da programação de país.

Passo a passo

Código	Grupo Países	Idioma para o	visor
01 Brasil(Default)		BrasilBolíviaParaguai ^1	PortuguêsEspanholEspanhol
02 Argentina Argentina		Espanhol
03 Portugal Portugal Português
04 Chile Chile Espanhol
05	Venezuela	Venezuela	Espanhol
06 México México Espanhol
07	Vietnã	Vietnã	Inglês
08	IM Espanhol	ColômbiaPeruUruguaiEquadorAmérica CentralIndonésia ^2	EspanholInglês
09 IM Inglês Arábia SauditBareinEgitoEmiradosÁrabes UnidosGanalêmenIrãJordâniaKuweitLíbiaNigériaOmãQuêniaZimbábueSíriaSudãoTanzâniaSérvia/Montenegro			Inglês
10 IM Francês Algéria		CamarõesCosta do MarfimLíbanoMarrocosSenegalTunísia	Francês

Passo a passo

Código	Grupo	Países	Idioma para o visor
11 China	China Inglês
12 Malásia	Malásia Inglês
13 Cingapura	Cingapura Inglês
14 Tailândia	Tailândia	Inglês
15 Grécia	Grécia	Inglês
16 India	India	Inglês
17 Paquistão	Paquistão	Inglês
18	Espanha	Espanha	Espanhol
19 Rússia	Bielorússia	Rússia	Russo(Cirílico)
		Bielorússia
20	Ucrânia Ucrânia	Russo	(Cirílico)
21	Turquia	Turquia	Turco
22	África do Sul	África do Sul
23	Filipinas	Filipinas

1 Para Bolívia e Paraguai, deve ser programado o país/grupo de países como "01=Brasil" e depois o idioma "02=Espanhol".
2 Para Indonésia, deve ser programado o país/grupo de países "08=Espanhol intern." e depois o idioma "03=Inglês".

Restaurar a configuração padrão (Default)

Você pode apagar as programações realizadas e restaurar a configuração padrão original. A programação de país padrão é "Brasil".

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar a senha do sistema (de quatro dígitos) (padrão: 3758).

O sistema é reinicializado.

(Se já estava programado "Brasil" como país, o sistema não será reinicializado).

Passo a passo

Configurar linhas externas

Se você não for usar todos os acessos externos do sistema, deverá programar os acessos livres (sem linha externa conectada) como "inexistente". Para as linhas conectadas, podem ser configuradas a seleção por impulsos DEC ou a multifrequência (MF), para as linhas S_0 conectadas (só com placa de RDSI) é possível programar FETEX (FETEX é um modo de funcionamento de rede RDSI configurado em alguns países).

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0 = Linha inexistente
1 = Linhas analógicas: Impulsos (DEC)
2 = Linhas analógicas: Multifrequência (MF) (Default default para todas as linhas)
3 = Linhas S_0 : sem FETEX (default para todas as linhas S_0 )
4 = Linhas S_0 : Com FETEX

ou

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Programar a data/hora

A data e a hora são exibidas constantemente no visor do telefone de sistema. A programação correta de data e hora também é importante para o registro dos dados de chamada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar a data e a hora.

D_1D_2=Dia, de 1 a 31

M_1 M_2 = M ê s, de 1 a 1 2

Y_1 Y_2 = Ano, de 00 a 99

H1 H2 = Hora, de 00 até 23

MI1 MI2 = Minuto, de 00 a 59

Por ex., 0508990830 para 05/08/99 às 08:30 horas.

Estado inicial do modo de programação.

Atribuir grupos de linhas externas aos ramais

Nos sistemas esl 16i e esl 48i é possível atribuir um grupo de linhas externo a cada ramal.

Digitar o código de programação.

Estado inicial do modo de programação.

Se o usuário digitar o código externo "0", será procurada uma linha livre do grupo atribuído. Se não houver linha livre, o sistema procura em outros grupos.

Passo a passo

Configurar o posto de primeiro atendimento

Na configuração padrão, estão programados como atendedor para todas as linhas externas o ramal 21 no esl 8i e o ramal 211 no esl 16i/48i. Se você deseja que as chamadas de entrada também toquem em outros telefones além daqueles com a programação padrão, pode configurar outros aparelhos como atendedor para uma linha externa.

Os telefones podem também ser configurados como segundo atendedor (veja Instruções de uso, Desvio - Re-encaminhamento de chamada). Neste caso, só tocam, se nenhum dos atendedores aceitar a chamada depois de um determinado tempo (→ página 62).

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

números dos ramais (por ex., 22, 212) dos telefones que devem tocar ao serem recebidas chamadas na linha externa indicada.

Pressionar a tecla.

Estado inicial do modo de programação.

Para definir o seu ramal também como primeiro atendedor para outras linhas, repetir a programação.

Se em um ramal estiver conectado um dispositivo de abertura de porta, este não pode se configurado como atendedor.

Apagar atendedores para uma linha externa

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Os atendedores para a linha selecionada foram apagados.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Programar classes de acesso (COS)

Para cada telefone pode ser definida uma das 4 classes de acesso (COS = Class of Service) por linha externa (esl 8i) ou por grupo de linhas (esl 16i/48i). Assim é possível impedir o estabelecimento de determinados tipos de chamada para ramais selecionados (como por ex. o telefone no quarto das crianças ou a conexão do computador). Todas as classes de acesso habilitam o atendimento de chamadas externas e o estabelecimento de chamadas internas.

4 classes de acesso

• Semi-privilegiado: Não podem ser estabelecidas chamadas externas
• Semi-privilegiado com listas de permissões 1 - 3: As chamadas externas só podem ser estabelecidas através de seleção abreviada e de uma das três listas de permissões (→ página 61)
• Privilegiado com lista de proibições 1 - 3: Todas as chamadas externas de saída, exceto dos números da lista de proibições (→ página 60), todos os números abreviados
• Privilegiado (default para todas as linhas): Podem ser estabelecidas todas as chamadas externas

Você pode permitir ou impedir que um ramal transfira a sua classe de acesso temporariamente para outro telefone.

Passo a passo

Atribuir classes de acesso

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externo no esl 8i (p. ex.: 461) ou o grupo de linhas externo no esl 16i/48i (p. ex.: 0, 70 ... 79).

Entrada da classe de acesso para serviço diurno e no- turno.

D : Entrada da classe de acesso para o serviço diurno
N : Entrada da classe de acesso para o serviço no- turno

No lugar de D dig N r a seguinte classe de acesso:

0 = Semi-privilegiado
1 = Semi-privilegiado com lista de permissões 1 (25 posições)
2 = Privilegiado com lista de proibições 1 (35 posições)
3 = Privilegiado (default para todas as linhas
4 = Privilegiado com lista de proibições 2 (10 posições)
5 = Semi-privilegiado com lista de permissões 2 (10 posições)
6 = Privilegiado com lista de proibições 3 (4 posições)
7 = Semi-privilegiado com lista de permissões 3 (4 posições)

ramais (por ex., 22, 212) aos quais deve ser atribuída a classe de acesso desejada.

Pressionar a tecla.

Estado inicial do modo de programação.

Para atribuir classes de acesso também a outras linhas, repetir a programação.

Passo a passo

Autorizar/Bloquear a transferência da classe de acesso

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

* ou #utorizar/Bloquear a transferência da classe de acesso.

* = Autorizar a transferência da classe de acesso

# = Bloquear a transferência da classe de acesso (Default)

Digitar o próximo número de ramal

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Agenda Eletrônica

Dependendo do sistema, é possível programar até 90 números abreviados centrais com números internos e externos (no máx. 32 dígitos e 16 caracteres). Você encontra uma tabela com a quantidade de números abreviados na → página 10). Estes números abreviados podem ser utilizados por qualquer telefone no sistema (exceto telefones com classe de acesso 0, → página 24). Na configuração padrão não há números abreviados programados.

É possível atribuir um nome a cada número abreviado (no máx. 16 caracteres), permitindo a pesquisa alfanumérica (Instruções de uso, Capítulo "Utilizar outras funções/pesquisa alfanumérica).

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número interno, o código externo "0" ou o número de linha externa (por ex., 461/4651) e logo depois o número externo (no máx. 32 caracteres ao todo). Para um número externo em operação como SUB-PABX, selecionar primeiro o número da linha ou o código (70...79) do sistema e depois o segundo código da central (0...9 ou 00...99, veja → página 50).

Aguardar 5 s Aguardar o sinal de confirmação.

( - Se desejado, digitar o respectivo nome logo depois de ter selecionado o número externo (→ página 66) e depois confirmar.

Estado inicial do modo de programação.

Os números abreviados 898 e 899 estão reservados para as funções de relés e sensores.

Para a seleção de um número externo será então necessário digitar o número da linha no lugar do código externo "0".

Passo a passo

Programar linhas externas

Definir o tempo de pausa de chamada

O tempo de pausa de chamada é o intervalo entre dois impulsos de chamada do operador e tem aprox. 6 seg. Após este intervalo, o sistema corta a linha e fica pronto a receber novas chamadas.

Em alguns países, a duração da pausa entre os impulsos de chamada é mais longa que 6 seg. Neste caso, programar o intervalo para 13 seg.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Definir duração de flash

O tempo do sinal de flash que o sistema emite para cada linha externa pode ser definido individualmente. A duração de flash depende da respectiva programação de país.

Em caso de alteração da programação de país (→ página 18) ou do tipo de linha (→ página 50), a duração e flash será automaticamente resposta ao valor predefinido.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

mpo (05 até 99) para a duração do sinal de flash. Sendo 05=50 ms ... 99=990 ms.

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Bloqueio de chamadas a cobrar (somente Brasil)

Quando este bloqueio está ativado, todas as chamadas a cobrar são automaticamente rejeitadas pelo sistema.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

* ou # ivar/Desativar o bloqueio de chamadas a cobrar.

* = Ativar o bloqueio de chamadas a cobrar

# = Desativar o bloqueio de chamadas a cobrar (Default)

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Definir o tempo de carência para ocupação da linha

Para o registro dos dados de chamada é necessário que a linha externa fique bloqueada por um tempo determinado, depois que uma chamada externa de saída tiver sido terminada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

1 ... 3 gitar o código para a duração do bloqueio de reocupação.

1 = 0,5 seg. (Default)

2 = 2 seg.

3 = 6 seg.

Estado inicial do modo de programação.

Passo a passo

Captura/atendimento de linha externa

Quando ativado (default) em uma linha externa, um ramal conseguirá realizar a facilidade de Captura em Grupo de chamadas externas e Primeiro Atendedor.

Caso possua um fax conectado a um ramal que seja atendedor desta linha externa, é aconselhável programar com este código.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651), que deve ser ativado.

Digitar o próximo número de linha externa.

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Desativar captura/atendimento

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651), que deve ser desativado.

Digitar o próximo número de linha externa.

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Coeficiente para linha externa

Caso esteja de posse do valor da impedância/tipo da linha externa, existe a possibilidade de melhorar a qualidade da troca de informações nos sistemas esl 16i e 48i.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

número que corresponde ao tipo de linha externa (1 até 4).

1 = linha padrão (default)
2 = linha 600 Ω
3 = linha 900 Ω
4 = linha longa

Digitar o próximo número de linha externa.

Pressionar a tecla.

Estado inicial do modo de programação.

Sentido de ligação na linha externa

Você pode definir a forma de acesso às linhas externas no momento de receber ou realizar uma chamada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

número que corresponde ao tipo de acesso a linha externa (1 até 3).

1 = bidirecional (default)
2 = unidirecional entrada
3 = unidirecional saída

Digitar o próximo número de linha externa.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Permite que o acesso a uma linha externa ou grupo de linhas externas seja feito por um código diferente do "0" ( número entre "70 a 79").

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar a posição do grupo 0 (default) ou 70 a 79.

Digitar o número de linha externa analógica (4651 a 4660) ou o número de linha externa S0 (4601 a 4610).

Digitar o próximo número de posição de grupo.

Pressionar a tecla.

Estado inicial do modo de programação.

Silent reversal

Caso sua concessionária disponibilize esta facilidade, o processo de bilhetagem irá ocorrer em tempo real, isto é, quando o destino da chamada atender a pública envia um sinal para o sistema iniciar a bilhetagem.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651), que deve ser ativado.

Digitar o próximo número de linha externa.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Desativar silent reversal ( default)

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651), que deve ser desativado.

Digitar o próximo número de linha externa.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Programar ramais

Configurar chamada de grupo interno

Você pode reunir os ramais individuais para definir um grupo interno com o número 20/200. Quando este número for selecionado, todos os telefones do grupo to-cam. O primeiro usuário (ramal) que atender recebe a chamada.

Na programação padrão, os primeiros 8 ramais (esl 8i: 21-28, esl 16i/48i: 211-218) estão incluídos no grupo interno.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

meros dos ramais (por ex., 22, 212), que devem ser incluídos no grupo interno.

Pressionar a tecla.

Estado inicial do modo de programação.

Apagar ramais do grupo interno

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

São apagados todos os ramais do grupo interno.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Configurar grupo de chamada

Você pode reunir os ramais individuais para definir um grupo de chamada com número próprio:

• esl 8i: 1 grupo de chamada com o número 29
• esl 16i/48i: 10 grupos de chamada com os números 201 até 210

Você pode também excluir e incluir os ramais do/no grupo de chamada (veja Instruções de uso, Excluir/Incluir do/no grupo de chamada).

A entrada de uma chamada será sinalizada no primeiro ramal do grupo de chamada, até que o ramal atenda. Se ninguém atender a chamada, na próxima tentativa de ligação, a sinalização se dará no próximo ramal do grupo (distribuição de chamada cíclica).

Se todos os ramais estiverem ocupados, a entrada de uma chamada externa será avisada em todos os ramais com um tom de chamada urgente. Um interlocutor interno ouvirá o sinal de ocupado. Se todos os ramais tiverem se excluído do grupo de chamada, a chamada externa será transferida para o ramal de fuga. Um interlocutor interno ouvirá o sinal de ocupado.

Na programação padrão não há grupo de chamada programado.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Passo a passo

Apagar ramais do grupo de chamada

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

São apagados todos os ramais do grupo de chamada.

Pressionar a tecla.

Estado inicial do modo de programação.

Se a/o "Proteção de transferência de dados/Bloqueio de chamada urgente" tiver sido ativado/a para um ramal de grupo de chamada, esta função será válida para todos os ramais no grupo de chamada.

Configurar os grupos de captura de chamadas

Os telefones podem ser incluídos em até 9 grupos de captura de chamadas. Nestes telefones será então possível atender as chamadas (AUN) que são sinalizadas nos outros telefones do grupo de captura.

Na programação padrão, não há ramais configurados em um grupo de captura de chamadas.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

úmero do grupo de captura de chamadas (01 até 09).

Pressionar a tecla. Estado inicial do modo de programação.

Também podem ser adicionados ramais a um grupo de captura de chamadas já existente.

Passo a passo

4 3

0109... [ ] or n

*

#

Apagar ramais do grupo de captura

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Número do grupo de captura de chamadas (01 até 09).

Os ramais do grupo de captura são apagados.

Pressionar a tecla.

Estado inicial do modo de programação.

Configurar grupo Chefe-Secretária

Com a função Chefe-Secretária podem ser atribuídos vários ramais (telefones da secretaria) a um telefone master (chefe). Estão disponíveis no máx. 8 grupos com até 8 ramais cada. A cada número de telefone master é atribuído um grupo Chefe-Secretária. Para garantir um funcionamento perfeito, todos os ramais, assim como o telefone master, deveriam ser telefones de sistema. Um ramal pode ser telefone de secretaria em vários grupos ao mesmo tempo. Na programação padrão, não há grupos de Chefe-Secretária configurados.

Requisito: O modo de programação está iniciado.

5 1

Digitar o código de programação.

■■■

Digitar o ramal para o telefone master (por ex. 21/211).

... Defir ir ran

Estado inicial do modo de programação.

Em seguida, através da função "Programação de tecla" (veja Instruções de uso, Programação de tecla) deve ser configurado o número do telefone master nos aparelhos da secretaria e os números da secretaria no telefone master.

Se, por ex., uma tecla programada desta forma for pressionada no master com o monofone no gancho, este telefone emitirá durante 6 segundos um sinal de chamada

Passo a passo

especial ao respectivo telefone da secretaria. A tecla do telefone master piscará no telefone da secretaria. A chamada pode ser atendida com a tecla "SPEAKER.

Definir o modo de seleção

Pode definir se o ramal deverá utilizar o modo de seleção por impulsos (DEC) ou por multifrequência (MF) ou se o modo de seleção deve ser identificado automaticamente.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

o código para o modo de seleção.

0 = Identificação automática (Default)
1 = Impulsos (DEC)
2 = Multifrequência (MF)

Digitar o próximo número de ramal

Pressionar a tecla.

Estado inicial do modo de programação.

Definir destino noturno

Com o serviço noturno ativado, as chamadas externas podem ser desviadas (veja Instruções de uso, Desvio de chamadas - Serviço noturno), por ex. ao final do expediente, para um telefone interno definido (destino noturno, por ex., porteiro); default é o ramal 21/211. Definir a atribuição entre as linhas externas e os destinos no-turnos.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Definir o ramal de fuga

O ramal de fuga só recebe as chamadas quando o ramal chamado não está disponível.

Exemplos:

• no ramal chamado está ativada a monitoração de ambiente (Babyphone),
• o ramal chamado ativou a função de porteiro eletrônico,
• não há ramais configurados (todos os ramais foram apagados com o código "42")

Na programação padrão, o ramal 21/211 está definido como ramal de fuga.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex., 22 /212) que deve ser configurado como ramal de fuga.

Estado inicial do modo de programação.

O ramal de fuga (por ex., atendedor) é acessado com o número interno.

O ramal de fuga não pode ser utilizado ou programado como ramal de Fax.

Passo a passo

Configurar a intercalação

(para o Brasil e a Índia: possível nos sistemas esl 8i e esl 48i, para todos os outros países vale: só possível no esl 48i)

Um ramal interno (por ex., o atendedor) pode ser habilitado para os casos de emergência a intercalar-se e uma chamada de outro ramal e falar. Neste caso, ouvese um tom de aviso.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex. 22/212), que deve ser habilitado a intercalar.

* ou #abilitar/Bloquear a intercalação.

* = Habilitar a intercalação

= Bloquear a intercalação (Default)

Digitar o próximo número de ramal

Pressionar a tecla. Estado inicial do modo de programação.

Configurar o cadeado eletrônico

Para bloquear um telefone contra a seleção de números externos, pode ser definida uma senha de quatro dígitos. Esta senha deve ser digitada diretamente no aparelho que será bloqueado. No telefone bloqueado só será possível selecionar números internos e números abreviados.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Definir a senha (de quatro dígitos, padrão: 0000) para o cadeado eletrônico.

Digitar o próximo número de ramal

Pressionar a tecla. Estado inicial do modo de programação.

Passo a passo

Definir o tempo de detecção de flash

O tempo de detecção de flash é o período de tempo máximo que o sistema precisa para identificar um sinal de flash que foi gerado por um telefone interno. Se você conectou telefones MF mais antigos, pode ser necessário adaptar o tempo de detecção de flash aos tempos de flash destes aparelhos (consulte a documentação do fabricante dos telefones MF). A configuração do tempo de detecção de flash pode ser diferente para cada país.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

o código para o tempo de detecção de flash a partir da tabela ao lado. Default é o código "1" (por ex., 280 ms para o Brasil, 350 ms para a Argentina).

Digitar o próximo número de ramal

Pressionar a tecla.

Estado inicial do modo de programação.

País Códi-	go	Tempo
Brasil, China, Vietnã, Chile, Venezuela,México, IM Inglês, IM Espanhol, IMFrancês, Malásia, Cingapura, Paquis-tão, Ucrânia	1	2 8
	2	7 5
	3 1200	ms
Portugal, Índia, Argentina, Grécia	1	3 5
	2	7 5
	3 1200	ms
Espanha	1	1 3
	2	7 5
	3 1200	ms
Tailândia	1 750 ms
	2	3 5
	3 1500	ms
Rússia	1	1 8
	2	7 5
	3 1200	ms

Passo a passo

Atribuir nomes de ramais

Pode atribuir um nome a qualquer ramal da "Lista de números internos". Este nome será exibido, no lugar do número, no visor do telefone interno chamado. Estes nomes serão também utilizados para a pesquisa alfanumérica (Instruções de uso, Capítulo "Utilizar outras funções/Pesquisa alfanumérica").

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex., 22/212) ao qual deve ser atribuído um nome.

nome ( → página 66) e confirmar.

Digitar o próximo número de ramal

Pressionar a tecla.

Estado inicial do modo de programação.

Associação à interface CD

Permite a conexão de telefones do sistema tipo E 821 ST(somente Brasil) e E 822 ST, em uma posição qualquer de ramal dos sistemas esl 16i e esl 48i.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex., 22 - para esl 8i Brasil ou 212 - para esl 16i e esl 48i) ao qual deve ser associado a interface.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Apagar associação ao ramal

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

A associação default ocorre a partir da primeira posição de ramal.

Caso esteja de posse do valor da impedância/tipo da linha, existe a possibilidade de melhorar a qualidade da troca de informações nos sistemas esl 16i e 48i.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

número que corresponde ao tipo de linha (1 até 4).

1 = linha padrão (default)
2 = linha 600 Ω
3 = linha 900 Ω
4 = linha longa

Digitar o próximo número de ramal.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Numeração flexível de ramal

Possibilita que a numeração padrão do sistema seja alterada dentro de uma faixa determinada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número antigo do ramal (por ex. 21,211).

Digitar o novo número desejado (2X a 2XXXX) *.

Conclui a sequência de dígitos.

Estado inicial do modo de programação.

* Nesta facilidade, o primeiro dígito é fixo (2), podendo variar os dígitos posteriores.

Passo a passo

Mensagem de espera quando ocupado

Possibilita a conexão de uma mensagem ou música externa de espera (MOH), quando todos os ramais do grupo estiverem ocupados.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex. 22/212), que deve ser programado.

* ou #abilitar/desabilitar a mensagem.

* = Habilitar a mensagem de espera

# = Desabilitar a mensagem de espera

Para a utilização de uma música externa de espera (MOH)

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex. 22/212), que deve ser programado.

* ou #

Habilitar/desabilitar a música.

* = Habilitar a música de espera

# = Desabilitar a música de espera

Passo a passo

Repetição de DTMF

Quando o ramal estiver configurado com esta facilidade e recber uma chamada de entrada com informações CLIP, o gerador de DTMF irá enviar uma sinalização para o ramal com os dados do chamador, utilizando um telefone E805C ou Gigaset 3000 é possível ver o número do chamador.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex. 22/212), que deve ser programado.

Habilitar/desabilitar a repetição.

* = Habilitar a repetição

= Desabilitar a repetição (Default)

Passo a passo

Porteiro eletrônico/Abertura de porta

Porteiro eletrônico

No sistema pode ser conectado um porteiro eletrônico na posição de ramal 25 (esl 8i) ou 218 (esl 16i/48i). O porteiro eletrônico deve adicionalmente ser ativado no sistema.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Ativar/Desativar a função de porteiro eletrônico.

* = Ativar a função de porteiro eletrônico

# = Desativar a função de porteiro eletrônico (Default)

Estado inicial do modo de programação.

Abertura de porta

Se além do porteiro eletrônico, estiver instalado um dispositivo de abertura de porta, este também deve ser ativado.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Ativar/Desativar a função de abertura de porta.

* = Ativar a função de abertura de porta

# = Desativar a função de abertura de porta (Default)

Estado inicial do modo de programação.

Passo a passo

Atendimento da chamada de porteiro eletrônico

Pode definir os telefones que devem atender as chama-das do porteiro eletrônico.

Na programação padrão está configurado o ramal 21/211.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

meros dos ramais (por ex., 22/212) que devem atender as chamadas do porteiro eletrônico.

Pressionar a tecla.

Estado inicial do modo de programação.

Apagar ramais habilitados

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

A habilitação para atender as chamadas do porteiro eletrônico é cancelada para todos os ramais.

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Configurar ramais para acionar a abertura da porta

Um telefone selecionado pode ser habilitado individualmente para acionar a abertura de porta. Na programação padrão, todos os ramais estão habilitados.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

meros dos ramais (por ex., 22/212), que devem ser habilitados para a abertura de porta.

Pressionar a tecla. Estado inicial do modo de programação.

Apagar ramais habilitados

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Pressionar a tecla. A autorização para a abertura da porta é cancelada para todos os ramais.

Pressionar a tecla. Estado inicial do modo de programação.

Passo a passo

Operação como SUB-PABX

Se o sistema for conectado em uma outra central telefônica, devem ser efetuadas algumas programações, dependendo do tipo da central.

Definir o tipo de linha externa

Para as linhas externas que conduzem à central, o tipo de linha deve ser programado como "conexão no sistema telefônico". Também é possível que todas as linhas externas conduzam à central.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

o código para o tipo de linha.

1 = Linha para a rede do operador (Default)
2 = Linha para o sistema telefônico (central)
3 = Linha ACS (só possível no esl 8i e para funcionamento de ACS, → página 68)

Pressionar a tecla.

Estado inicial do modo de programação.

Para o estabelecimento de ligações externas através da central, é necessário digitar o código externo desta (segundo código externo).

O valor pré-configurado para o segundo código é "0".

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o segundo código externo para a central (um ou dois dígitos) e aguardar o sinal de confirmação.

0 ... 9 Segundo código externo, um dígito

0 9 ... ■ gundo código externo, dois dígitos

Aguardar 5 s Aguardar o sinal de confirmação.

Estado inicial do modo de programação.

Passo a passo

Registro dos dados de chamada

A saída de informações sobre as chamadas recebidas e estabelecidas pode ser realizada em um PC ou em uma impressora conectados através da interface serial.

Para que o registro dos dados de chamada seja correto, é necessário atualizar a hora e a data (→ página 22).

São registradas as seguintes informações:

• Data atual (Date)
  • Fim da chamada (Time)
• Linha utilizada (Ln)
• Ramal que chama (Ext)
• Transferir classe de acesso (WCOS)
  • Duração do toque (Ring)
  • Duração da chamada (Duration)
• Número seleccionado (Number)

Por motivos de sigilo, os últimos quatro dígitos do número podem ser substituídos por um "?"

- Tipo de chamada (I):

1 = Chamada de entrada
2 = Chamada de saída
5 = Chamada de entrada transferida
6 = Chamada de saída transferida
7 = Conferência tripartida com chamada de entrada
8 = Conferência tripartida com chamada de saída
* = Chamada de entrada ainda não atendida

- Impulsos (Call fees) com placa de RDSI instalada

Exemplo

Date Time Ln Ext WCOS Ring Duration Number I Callfees

22.11.99 14:00:00

01 21

00:14 00:01:34 2222222 1

Passo a passo

Quando uma chamada é transferida, é criado um novo registro para o ramal que a atender. O tempo de espera na linha externa é faturado para o ramal que transferiu a chamada.

Adaptar a taxa de transmissão para a impressora

Se você conectou uma impressora através do adaptador V.24, é necessário adaptar a taxa de transmissão (Baudrate) do sistema à da sua impressora; só assim a transferência dos dados será correta.

Requisito: O modo de programação está iniciado.

20

Digitar o código de programação.

1 ... 3itar o código para a taxa de transmissão.

1 = 600 Baud

2 = 2400 Baud (Default)

3 = 9600 Baud

4 = 19200 Baud

Estado inicial do modo de programação.

Caso a taxa de transmissão seja alterada, esta deve ser reposta a 2400 Baud antes da utilização do programa de administração "euroset line administration".

Passo a passo

Supressão de dígitos no registro de chamada

Os últimos quatro dígitos selecionados para uma chamada externa podem ser suprimidos na saída dos dados. Estes serão substituídos por um "?".

Requisito: O modo de programação está iniciado.

2 1

Digitar o código de programação.

* ou #ivar/Desativar a proteção de dados.

* = Ativar a proteção de dados

# = Desativar a proteção de dados (Default)

♪

Estado inicial do modo de programação.

Identificação de chamadas recebidas (CLIP)

Nos modelos esl 16i e esl 48i, com uma placa de RDSI instalada, você pode gravar as chamadas recebidas através das linhas S_0 imediatamente no registro dos dados de chamada; para isso, a chamada não pode ter sido atendida (com a placa analógica CLIP instalada, o registro dos dados de chamada é possível para linhas analógicas).

As colunas "Ext" (=Ramal), "Ring" (=duração do toque), "Duration" (=duração da chamada) e "Call fees" (=impulsos) permanecem vazias e na coluna "I" (=tipo de chamada) a chamada é marcada com um *".

Requisito: O modo de programação está iniciado.

6 1

Digitar o código de programação.

3 = As chamadas de entrada serão registradas imediatamente e após o fim da ligação, e as chamadas de saída serão registradas apenas após o fim da ligação.

4 = As chamadas de entrada serão registradas imediatamente, e as chamadas de saída serão registradas apenas após o fim da ligação.

Estado inicial do modo de programação.

♪

Passo a passo

Pode ser definida uma sequência de dígitos (até 4), de modo que no registro dos dados de chamada apenas sejam assumidos os números que começam com essa sequência. Por exemplo, com a sequência de dígitos "00" apenas serão registrados os dados de chamadas internacionais. Na programação padrão não há sequência de dígitos definida.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar a sequência de dígitos (no máx. 4) dos números que devem ser registrados como individual.

Aguardar 5 s Aguardar o sinal de confirmação.

Estado inicial do modo de programação.

Passo a passo

Programações gerais

Consultar a versão de software

A versão de software atual do sistema (APS) pode ser exibida no visor do telefone de sistema.

001

Digitar o código de programação. É exibido o número de APS especial, p. ex., "V30113-H40-01-1".

*

Pressionar a tecla. É exibido o número de APS interno, p. ex., "ESL4 8IR4 1V017" para esl 48i.

#

Pressionar a tecla. Estado inicial do modo de programação.

Imprimir dados de programação

Se você conectou uma impressora através do adaptador V.24, pode imprimir um relatório completo com a programação atual do seu sistema ou os dados de programação de uma determinada função

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

3 5

35...ou

código para relatório completo ou o código para os dados de programação de uma determinada função. É usado o código da função desejada, p. ex. "14" para a impressão de data e hora.

♪

Estado inicial do modo de programação. É impresso um relatório sobre os dados de programação do sistema.

É possível imprimir apenas os dados de programação das funções relacionadas à configuração do sistema. Não pode ser impressa, por ex., a função "Desativar alarme" com o código de programação "86".

Passo a passo

Definir o fator de tarificação

Para que os custos da ligação sejam exibidos em unidades monetárias, pode ser definido um fator de tarificação, pelo qual serão multiplicados os impulsos (preço por impulso). Deve estar instalada uma placa de RDSI.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Definir o fator de tarificação (5 dígitos sempre) com casa decimal (um dígito).

Estado inicial do modo de programação.

Definir o nome da moeda

Para que os custos da ligação sejam exibidos em unidades monetárias, pode ser definido um nome para a moeda com no máx. 3 caracteres (por ex., R\). Na programação padrão está definido "\".

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Definir o nome da moeda (no máx. 3 caracteres) através de entrada alfanumérica (→ página 66).

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Configurar música em espera (Music on hold)

É possível inserir uma melodia para chamadas externas em espera.

Pode ser ativada uma fonte de música interna ou externa. No primeiro caso, o interlocutor em espera ouve a melodia armazenada no sistema, no segundo caso ele ouve a música inserida de uma fonte externa.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

ar o código para a fonte de música.

0 = Sem música
1 = Ativar fonte externa
2 = Ativar fonte interna (Default)

Estado inicial do modo de programação.

Se a fonte interna estiver ativada e também for conectada uma fonte externa, a pessoa que chama ouvirá as duas músicas ao mesmo tempo.

Temporizadores

Permite redefinir os tempos de algumas facilidades e sinalizações devido a características particulares de usuários ou país.

Específicos do Sistema

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Passo a passo

Comuns ao Sistema

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Para maiores detalhes sobre os temporizadores e sua programação é aconselhável consultar o arquivo de ajuda do programa de administração "euroset line administration", na parte referentes aos Timers.

Configurar o detector de tom

Se o detector de tom estiver ativado para uma linha externa, o número selecionado será armazenado e apenas será transmitido para a linha externa quando este ramal receber o tom da linha externa. Em telefones MF, o número selecionado será transmitido para a linha externa cerca de 4-5 s após a entrada do último dígito do número.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Desativar o detector de sinal de seleção para linha externa.

* = Ativar o detector de sinal de seleção (Default)

# = Desativar o detector de sinal de seleção

Digitar o próximo número de linha externa livre

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Dígito flexivel de ativação de serviço

Permite alterar o primeiro dígito de ativação dos serviços disponíveis.

A mudança destes dígitos deve ser feita de modo sequência, digitando novamente os 10 primeiros dígitos das facilidades/serviços, com seus novos valores que substituem a sequência antiga.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o novo número (0, 1, 2, 3, 4, 5, 6, 7, 8, 9).

Estado inicial do modo de programação.

Passo a passo

Bloquear números de telefone (Lista de proibições)

Nas três listas de proibições diferentes podem ser bloqueadas várias combinações de número de telefone e prefixo para ramais individuais.

• Lista de proibições 1 (n° 2) com 35 posições
• Lista de proibições 2 (n° 4) com 10 posições
• Lista de proibições 3 (n° 6) com 4 posições

Os telefones com a classe de acesso "privilegiado co listas de proibições" não poderão selecionar os números de telefone que começam com estas combinações. Ao selecionar estes números, você ouve o sinal de ocupado. Continua porém sendo possível selecionar os números abreviados.

Já existem algumas combinações padrão registradas na lista de proibições, que - caso necessário - pode ser apagadas.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

24 ou ■ Digitão número da lista de proibições desejada.

0135... □□□r a posição da lista para o número que deve ser bloqueado.

Digitar o número que deve ser bloqueado (no máx. 10 dígitos) (Atenção: entrada sem código externo).

Aguardar 5 s Aguardar o sinal de confirmação.

Estado inicial do modo de programação.

Para alterar um número bloqueado, basta digitar a respectiva posição da lista e o novo número.

Apagar números da lista de proibições

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0135... □□r a posição da lista para o número que deve ser apagado.

aguardar 5 s Caso não seja digitado um número novo, o conteúdo da posição da lista será apagado após 5 s

Estado inicial do modo de programação.

Passo a passo

Liberar números de telefone (Lista de permissões)

Nas três listas de permissões diferentes podem ser liberadas combinações de número de telefone e prefixo (entrada sem código externo).

• Lista de permissões 1 (n° 1) com 25 posições
• Lista de permissões 2 (n° 5) com 10 posições
• Lista de permissões 3 (n° 7) com 4 posições

Os telefones com a classe de acesso "Semi-privilegiado com listas de permissões" só poderão selecionar, além dos números abreviados, os números de telefone que começam com estas combinações. Ao selecionar qualquer outro número, ouve-se o sinal de ocupado.

Já existem algumas combinações padrão registradas na lista de permissões, que - caso necessário - podem ser apagadas.

Requisito: O modo de programação está iniciado.

24

Digitar o código de programação.

15 ou o Digitão número da lista de permissões desejada.

0125... □□r a posição da lista para o número que deve ser bloqueado.

Digitar o número que deve ser liberado (no máx. 16 dígitos) (Atenção: entrada sem código externo).

Aguardar 5 s Aguardar o sinal de confirmação.

Estado inicial do modo de programação.

Para alterar um número liberado, basta digitar a respectiva posição da lista e o novo número.

Apagar números da lista de permissões

Requisito: O modo de programação está iniciado.

24

Digitar o código de programação.

0125... □□□ a posição da lista para o número que deve ser apagado.

Aguardar 5 s Caso não seja digitado um número novo, o conteúdo da posição da lista será apagado após 5 s

Estado inicial do modo de programação.

Passo a passo

Tempo de reencaminhamento de chamada

Se uma chamada externa não é atendida pelo atendedor, após o tempo de reencaminhamento ela é desviada ao segundo atendedor (caso programado, veja Instruções de uso, Desvio de chamadas - Reencaminhamento de chamada).

Requisito: O modo de programação está iniciado.

30

Digitar o código de programação.

1 ... 3 jitar o código para o tempo de reencaminhamento de chamada.

1 = 15 seg.
2 = 30 seg. (Default)
3 = 45 seg.

Estado inicial do modo de programação.

Bloquear números da lista de chamadas

É possível bloquear números da lista de chamadas que começam com a mesma combinação de números, por ex., todos os números internacionais. Esta combinação inicial não será selecionada.

Na programação padrão nenhum número está bloqueado.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Entre os dígitos iniciais (no máx. 6) dos números que não devem ser selecionados a partir da lista de chama-das.

Aguardar 5 s Aguardar o sinal de confirmação.

Estado inicial do modo de programação.

Passo a passo

Configurar o modo Hotline

Se o telefone estiver em modo Hotline, um número abreviado pré-definido será selecionado automaticamente ao retirar o monofone do gancho ou após um tempo determinado (veja Instruções de uso, Telefonar com destinos armazenados - Seleção abreviada).

Na programação padrão nenhum telefone está em modo Hotline.

Requisito: O modo de programação está iniciado.

Ativar o modo Hotline

Digitar o código de programação.

Digitar o número do ramal (por ex., 22/212) que deve utilizar o modo Hotline.

Estado inicial do modo de programação.

Pode ser configurado o mesmo número abreviado para vários ramais.

Desativar o modo Hotline

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex., 22/212) para o qual o modo Hotline deve ser cancelado.

O modo Hotline é cancelado.

Digitar o próximo número de ramal

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Definir o momento de início para o estabelecimento da ligação (Warmline)

A ligação automática para a Hotline pode também ser estabelecida após um tempo determinado. Assim você tem até 9 segundos para efetuar uma outra ligação.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número do ramal (por ex., 22/212) para o qual o momento de início deve ser alterado.

0 ... 19 jitar momento de início (0 a 9 s) para o estabelecimento da ligação.

Digitar o próximo número de ramal

Pressionar a tecla. Estado inicial do modo de programação.

Tempo para monitoração externa de ambiente

Se no seu sistema estiver instalada uma placa de FAX/DDR, você poderá executar a monitoração de ambiente também de um telefone externo. Definir aqui o tempo até o corte automático da ligação.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

1 ... 3 eccionar o limite de tempo.

1 = 10 seg. (Default)

2 = 30 seg.

3 = 60 seg.

Estado inicial do modo de programação.

Passo a passo

Alterar a senha de serviço

Independente da senha do sistema, pode ser configurada uma senha adicional para ativar diversas funções (por ex., o serviço noturno). A senha padrão é "3758" e pode ser alterada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Alterar a senha do sistema

O modo de programação do sistema está protegido através de senha contra a utilização não autorizada. A senha padrão é "3758" e pode ser alterada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Anote a nova senha do sistema e guarde-a e um lugar seguro.

Se você esquecer a senha, o acesso ao modo de programação só poderá voltar a ser liberado pela assistência técnica.

Passo a passo

Utilizar entrada alfanumérica

Com a entrada alfanumérica, é possível atribuir um nome a um número. Com a pesquisa alfanumérica → página 67, este nome será procurado nas listas "Seleção abreviada central", "Seleção abreviada individual" e na "Lista de números interna.

Entrada das letras

1x L ^ABC 2 a A
2x L ^ABC 2 a B
3x L ^ABC 2 a C
4x ABC 2 to 2

1× L DEF 3 a D, etc.

Funções de teclas

< Apagar as últimas letras digitadas.

Digital as próximas letras.
Confirmar a entrada.

Programação de tecla

TeclaLetras	Latino	LetrasCirilico
1	_ £, 1 ,	_, $$ e, J, 1 ,
2	A, B, C, ,	A, E, B, Γ, 2 ,
3	D 3 ,	Д, Е, Ж, 3, 3 ,
4 G, H, I, 4	G, H, I	И, Й, К, Л, 4
5	J , 5 ,	М, К, О, П, 5 ,
6 M, N, О,	6M, N,	Р, С, Т, У, 6
7	P R, S, 7 , Q, R,	SФ, Х, Ц, Ч, 7
8 T, U, V, 8		Ш, Ш, Ъ, Ы, 8
9 W, X, Y, Z,	9W, X, Y,	Ь, Э, Ю, Я, 9
0	0	0
#	#	#
*	*	*

O alfabeto "Cirílico" só estará disponível se tiver sido configurado o respectivo idioma.

Passo a passo

Utilizar pesquisa alfanumérica

Utilizando a pesquisa alfanumérica (Instruções de uso, Capítulo "Utilizar outras funções/pesquisa alfanumérica"), você pode identificar e selecionar números, bastando para isso digitar o nome que está atribuído o número.

Este nome será procurado nas listas "Seleção abreviada central", " Seleção abreviada individual" e na "Lista de números interna".

Alterar a sequência da lista de pesquisa

É possível alterar as sequências nas listas " Seleção abreviada central", "Seleção abreviada individual" e na "Lista de números interna", assim como excluir listas individualmente da pesquisa.

Requisito: O modo de programação está iniciado.

7 9 ♪

Digitar o código de programação.

1 ... 3 pitar o número da lista que deve ser pesquisada primeiro.

1 = Seleção abreviada individual
2 = Seleção abreviada central
3 = Lista de números interna

*

Salvar a sequência da lista de pesquisa (só uma lista). Estado inicial do modo de programação.

ou

1 ... 3 gitar o número da próxima lista que deve ser pesquisada (sequência default: 1-2-3).

*

Salvar a sequência da lista de pesquisa (só duas listas). Estado inicial do modo de programação.

ou

1 ... 3 gitar o número da lista que deve ser pesquisada por último.

♪

Estado inicial do modo de programação.

Se o número de uma lista não for digitado, esta não será pesquisada.

Passo a passo

Para chamadas de saída externas, é possível substituir por um intervalo de tempo determinado os primeiros dígitos selecionados de um número (até 6) por uma sequência de dígitos atribuída antes. Podem ser definidas 40 regras de conversão diferentes.

Programar o intervalo de tempo

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0 ... 9 gitar o número do intervalo de tempo (0 até 9).

H₁ H₂ Ml₁ Ml₂ Digitar o início do intervalo de tempo.

H_1 H_2 = Hora, de 00 até 23

MI_1 MI_2 = Minuto, de 00 a 59

H1 H2 MI1 MI2

Digitar o fim do intervalo de tempo.

0 ... 9 jitar o número do próximo intervalo de tempo

ou

#

Pressionar a tecla.

Estado inicial do modo de programação.

Programação da conversão de dígitos na tabela

Requisito: O modo de programação está iniciado.

82

Digitar o código de programação.

0 0 3 9 ... □□□ o número da regra de conversão (00 até 39).

Digitar a sequência de dígitos (até 6 dígitos) que deve ser substituída.

* ou aguardar 5 seg. Pressionar a tecla para terminar a entrada ou aguardar o sinal de confirmação.

Digitar a sequência de dígitos (até 12 dígitos) que deve ser selecionada no lugar do número digitado antes.

* ou aguardar 5 seg. Pressionar a tecla para terminar a entrada ou aguardar o sinal de confirmação.

Passo a passo

esl 8i: No es 8i, digitar o primeiro número de linha externo (p.ex., 461) ou o tipo de linha (veja código "33", → página 50).

ou

esl 16i/48i: No esl 16/48i digitar o primeiro número de linha externo (p.ex., 4561) ou o grupo de linhas externo (p. ex., 0, 70...79).

esl 8i: No esl 8i, digitar o segundo número de linha externo (p. ex., 461) ou o tipo de linha (veja código "33", → página 50). Este número será usado se o primeiro estiver ocupado.

ou

esl 16i/48i: No osl 16/48i digitar o segundo número de linha externo (p.ex., 4561) ou o grupo de linhas externo (p. ex., 0, 70...79). Este número será usado se o primeiro estiver ocupado.

Pressionar a tecla. Estado inicial do modo de programação.

Se você não programar nenhum número de linha/tipo de linha/grupo de linhas, o sistema utilizará o número de linha/grupo de linhas para a seleção alternativa, no qual iniciou a seleção.

Passo a passo

Associação, confirmação e validação

O ACS só é iniciado, se tiver sido programado antes um tempo de intervalo (→ página 68) e uma sequência de dígitos alternativa (→ página 68).

Requisito: O modo de programação está iniciado.

8 3

Digitar o código de programação.

0 0 3 9 ... □□ □ or número da regra de conversão (00 até 39) que deve ser utilizada.

Digitar os números de intervalo (p. ex., "0124689" para todos os intervalos exceto 3, 5 e 7).

Aguardar 5 seg ou *uardar 5 s ou pressionar a tecla para terminar.

0 ... \$2 ecionar o dia. Pode digitar até 3 dias consecutivos (p. ex. "12" para sábado e domingo).

0 = Segunda - Sexta

1 = Sábado

2 = Domingo

Aguardar 5 seg ou A*uardar 5 s ou pressionar a tecla para terminar.

0 0 3 9 ... □ o próximo número da regra de conversão

ou

#

Pressionar a tecla.

Estado inicial do modo de programação.

Desassociação, desconfirmação e desvalidação

Para apagar o ACS, apagar todas as regras de conversão.

82

Digitar o código de programação.

0 0 3 9 ... ■ o número da regra de conversão (00 até 39).

*

Pressionar a tecla para apagar as regras de conversão.

* ou aguardar 5 seg. Pressionar a tecla para terminar a entrada ou aguardar o sinal de confirmação.

0 0 3 9 ... ■ o próximo número da regra de conversão

ou

#

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Utilizar chamada de alarme

Quando é detectada uma situação de alarme, o sistema disca através da função de sensor/relé o número armazenado na posição de seleção abreviada, por ex., para um posto de emergência.

A posição de seleção abreviada 898 está reservada para o alarme 1 e a posição de seleção abreviada 899 para o alarme 2.

A identificação do sistema é enviada automaticamente ao posto chamado, até que o serviço de emergência envie o dígito de confirmação de alarme "#". Esta é a confirmação de que o serviço de emergência detectou a chamada de alarme do sistema.

Se no seu sistema estiver instalada uma placa de Fax/DDR, você pode enviar um anúncio de alarme adicionalmente à identificação da central telefônica (→ página 84).

Definir a identificação da central telefônica

No modo MF, a identificação da central telefônica é enviada ao posto de emergência automaticamente como reação a um alarme. Esta sequência de dígitos é repetida em intervalos de 5 segundos. Se a central receptora não confirmar o alarme dentro de 1,5 minutos, o procedimento é repetido em ciclos de 3 minutos.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Definir a identificação da central telefônica (até 20 dígitos) e confirmar com a tecla #.

Estado inicial do modo de programação.

Apagar a identificação da central telefônica

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

A sequência de dígitos programada é apagada.

Estado inicial do modo de programação.

Passo a passo

8 6

Desativar o alarme

É possível desativar qualquer alarme acionado por u sensor.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

O alarme do sensor foi desativado.

Este código de programação não altera as pro- gramações dos sensores.

Testar o alarme

Para o teste de alarme é realizada uma simulação de troca do estado de sensor, para verificar se a configuração de alarme está correta.

Requisito: O modo de programação está iniciado.

87

Digitar o código de programação.

1 ou S 2

cionar o sensor 1 ou 2.

Estado inicial do modo de programação. É simulada a troca de estado do sensor S.

Passo a passo

Configurar a programação remota

O sistema pode ser programado a partir de um posto remoto com um telefone MF. A programação deve ser iniciada antes pelo ramal 21/211.

Ativar a programação remota

Na configuração padrão, a programação remota está ativada.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

* ou #ivar/Desativar a programação remota.

* = Ativar a programação remota (Default)

# = Desativar a programação remota

Estado inicial do modo de programação.

Encerrar a programação remota

Requisito : O ramal 21/211 está ligado com o programador remoto.

Digitar o código ou pressionar a tecla FEATURE. (Em telefones MF é necessário pressionar a tecla FLASH antes de digitar o código da função.)

Digitar o código.

Colocar o monofone no gancho ou pressionar a tecla SPEAKER.

O controle do sistema é transferido para o programador remoto.

O programador remoto deve agora digitar a senha do sistema no seu telefone MF. O sinal de confirmação indica que a senha foi aceita.

O programador remoto pode então proceder como se o seu telefone estivesse conectado diretamente no sistema.

Ao final da programação, deve ser digitado o código "96", para que o sistema libere a linha externa e o receptor de códigos MF.

Passo a passo

Se o sistema estiver conectado por cabo serial a um computador com acesso à rede telefônica, a programação remota poderá também ser realizada através de um modem com ajuda do Programa de administração "euroset line administration". veja Para isso, consultar as instruções do Programa de administração "euroset line administration".

A programação remota também pode ser executada se o seu sistema estiver equipado com uma placa de Fax/DDR.

Após a resposta da placa de Fax/DDR

Digitar a senha do sistema no telefone MF. O sinal de confirmação indica que a senha foi aceita.

O programador remoto pode então proceder como se o seu telefone estivesse conectado diretamente no sistema.

Passo a passo

Programar as funções de relés/ sensores

Sensores

O sistema suporta o funcionamento de dois sensores para dispositivos interruptores, por ex., relés para alarmes. Os sensores detectam qualquer alteração (ativação/desativação) do relé conectado (por ex., se contatos abertos são fechados e vice-versa). A lógica de ativação (posição básica do sensor) assim com as ações decorrentes são programáveis. O esl 8i fornecido no Brasil suporta apenas um sensor e um relé, sensor 1 e relé 1 respectivamente.

Com o fechamento ou a abertura de um contato de sensor, podem ser executadas as seguintes funções:

• Seleccionar um número abreviado,
• Ativar um relé
• Seleccionar um número abreviado e ativar um relé

Programar a função de sensor

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0 ... 3 lecionar a função de sensor.

0 = Desativar a função de sensor (Default)
1 = Seleccionar o número abreviado: Sensor 1 ativo - número abreviado 898 Sensor 2 ativo - número abreviado 899
2 = Ativar o relé através do sensor
3 = Seleccionar o número abreviado e ativar o relé através do sensor: Sensor 1 ativo - número abreviado 898 Sensor 2 ativo - número abreviado 899

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Atribuir relés aos sensores

Na programação padrão, os relés estão atribuídos aos sensores da seguinte forma:

• O sensor 1 ativa o relé 1
• O sensor 2 ativa o relé 2

No esl 8i fornecido para o Brasil, somente será possível atribuir o sensor 1 ao relé 1.

Esta programação padrão pode ser alterada.

Requisito: O modo de programação está iniciado.

72

Digitar o código de programação.

Pressionar a tecla. Estado inicial do modo de programação.

Teste a sua programação com ajuda do código de programação "87". É verificado se é selecionado o número correto e/ou se é ativado o relé correto através de um sensor.

Passo a passo

Programar a lógica de ativação do sensor

A posição básica do sensor pode ser programada da seguinte forma:

• Os grampos estão fechados, isto significa: o sensor é acionado quando o contato é aberto.
• Os grampos estão abertos, isto significa: o sensor é acionado quando o contato é fechado.

Requisito: O modo de programação está iniciado.

74

Digitar o código de programação.

1 ou 2 édionar o sensor 1 ou 2.
0 ou 1 ecionar a posição básica do sensor.

0 = Grampos fechados (Default)

1 = Grampos abertos

#

Pressionar a tecla.

Estado inicial do modo de programação.

No esl 8i fornecido no Brasil, é possível selecionar apenas o sensor 1.

Passo a passo

Relés

No sistema podem ser conectados dois relés, cujos contatos permitem controlar outros aparelhos periféricos, como por exemplo porteiro eletrônico, dispositivo de abertura de porta. O esl 8i fornecido no Brasil utiliza apenas o relé 1.

Os relés são ativados através dos sensores (caso estes estejam programados) ou manualmente. Os contatos dos relés se fecham. Um relé ativado pode voltar a ser desativado (aberto) de forma individual ou automaticamente após o tempo de fechamento programado.

Definir o tempo de fechamento do relé

Requisito: O modo de programação está iniciado.

7 3 ♪

Digitar o código de programação.

0 0 0 2 5 5... ■ i ■ r tempo (000 até 255) que o relé deve permanecer fechado. Uma unidade corresponde a 0,5 s. Default é "002" = 1 s.

#

Pressionar a tecla. Estado inicial do modo de programação.

Se o tempo de fecho for definido como "000", o relé permanecerá ativo até que seja desativado manualmente.

Passo a passo

Utilizar as funções de CTI

Se o sistema do euroset line family estiver conectado em um PC através do interface serial, você poderá executar funções importantes do sistema também no PC. Esta ligação do sistema telefônico com o computador é designada de funcionalidade CTI (Computer Telefony Integration).

As funções de CTI, por ex., do discador automático no telefone ou de outras aplicações compatíveis com MS-TAPI podem ser executadas com ajuda dos drivers de TAPI. Os drivers de TAPI são interfaces entre o sistema operacional Windows e o sistema telefônico compatível com TAPI.

Funções de telefonia habituais:

• Estabelecer chamada de saída
• Iniciar/Terminar consulta
• Cortar a ligação

- Alter n a r

• Iniciar conferência
• Identificação de chamadas de entrada
• Programar/Apagar desvio de chamadas

Se o sistema estiver conectado em um PC servidor de uma LAN (Local Access Network), todos os clientes na rede também poderão utilizar a funcionalidade de CTI.

Passo a passo

Utilizar o programa de administração "euroset line administration"

Com o programa de administração "euroset line administration", é possível configurar o sistema da série euroset line family e salvar todos os dados no PC. A programação do sistema é mais simples e rápida através da interface de usuário gráfica e sem utilizar os códigos de programação.

A senha do sistema (padrão: 3758) é necessária para iniciar o programa de administração.

Enquanto o programa de administração estiver sendo utilizado para salvar os seus dados de configuração no PC ou para recarregar dados do PC para o sistema, o ramal não funcionará com o primeiro número (21/211) (ramal de programação). Durante este tempo, não é possível executar um registro dos dados de chamada e a impressão dos dados de programação.

Administração local

Se você conectou um PC ao sistema através da interface serial, poderá configurá-lo diretamente com o Programa de administração "euroset line administration".

Administração remota

Se você conectou um modem ao sistema através da interface serial e se existir uma linha externa ligada ao modem, poderá configurar o sistema também a partir de um PC remoto. Neste PC remoto deve estar instalado o programa de administração.

Passo a passo

Executar a atualização de software

Caso exista uma nova versão de software (arquivo APS) para o seu sistema, este estará disponível para download da Internet (atualização local) ou por solicitação (atualização remota). Isso requer o programa de atualização de software "euroset line upgrade".

Atualização local

1. O PC é ligado ao sistema através do cabo serial.
2. Iniciar o programa de atualização de software "euroset line upgrade" e seguir as instruções do programa. Ler também as indicações no arquivo de ajuda do programa.
3. No menu de configuração, digitar a senha de atualização e todos os parâmetros necessários.
4. Abrir o novo arquivo de APS (disponível para download da Internet).
5. Iniciar a atualização.

Atualização remota

1. O sistema é ligado a um modem local através do cabo serial. O modem estabelece a ligação ao operador através de uma linha externa.
2. O PC remoto também tem ligação ao operador através de um modem.
3. O PC remoto estabelece a ligação ao sistema.
4. Iniciar o programa de atualização de software "euroset line upgrade" e seguir as instruções do programa. Ler também as indicações no arquivo de ajuda do programa.
5. No menu de configuração, digitar a senha de atualização e todos os parâmetros necessários.
6. Abrir o novo arquivo de APS.
7. Iniciar a atualização.

Passo a passo

Programar a placa de FAX/DDR

O sistema pode ser adicionalmente equipado com uma placa de Fax/DDR (Direct Inward Dialing - Discagem Direta de Ramais). Isso possibilita o atendimento de chamadas automático de linhas externas.

• esl 8i: 1 placa de Fax/DDR
- esl 16i/48i: 1 placa de Fax/DDR (versão 4.0) 3 placas de Fax/DDR (a partir da versão 4.1)

A placa de Fax/DDR tem três modos de funcionamento, Fax, DDR e Fax/DDR. Se estiver instalada adicionalmente uma placa de RDSI, existe um quarto modo de funcionamento, DDR para linha S_0 .

Modo de FAX

Neste modo de funcionamento, a placa detecta apenas sinais de Fax. No recebimento de uma chamada externa, é inserido um anúncio de saudação. Se a pessoa que chama deseja enviar um FAX, ela pode iniciar a transmissão logo após o anúncio. Se nenhum sinal de FAX for recebido dentro de 8 s após o anúncio de saudação, é inserido um outro anúncio e a chamada é desviada para o atendedor.

Modo DDR

Neste modo de funcionamento, a placa detecta apenas sinais de MF. No recebimento de uma chamada externa, é inserido um anúncio de saudação. Exemplo de anúncio: "Você discou... . Selecione 22 para falar com o departamento de distribuição, ou 23 para falar com o departamento de aquisição". Se nenhum sinal de MF válido for recebido dentro de 8 s após o anúncio de saudação, é inserido um outro anúncio e a chamada é desviada para o atendedor.

Modo de Fax/DDR

Neste modo de funcionamento, a placa detecta sinais de FAX e MF. No recebimento de uma chamada externa, é inserido um anúncio de saudação. Exemplo de anúncio: "Você discou... . Para enviar um fax, iniciar agora a transmissão, ou digitar 22 para falar com o departamento de distribuição, ou 23 para falar com o departamento de aquisição". Se nenhum sinal de FAX ou MF válido for recebido dentro de 8 s após o anúncio de sau-

Passo a passo

dação, é inserido um outro anúncio e a chamada é desviada para o primeiro atendedor.

Transferir a chamada ao primeiro atendedor.

Modo de funcionamento DDR para linha §(só com placa de RDSI)

Neste modo, é inserido um anúncio de saudação para o recebimento de chamadas externas. Se estiver configurado um ramal com código "92" (→ página 95) como "MSN/DDR", a chamada será transferida para este ramal. Do contrário, para o atendedor. Exemplo de anúncio: "Você discou... . Sua chamada será transferida imediatamente".

Programar o modo da placa de Fax/ DDR

As placas de Fax/DDR devem ser programadas em um dos seguintes modos de funcionamento:

• Fax
  • DDR (Direct Inward Dialing - Discagem Direta de Ramais)
• Fax / DDR (Default)
• Anúncio (Programação com código "27", → página 83)

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Quantidade de placas de Fax/DDR nos diferentes modos:

X = Quantidade de placas de Fax/DDR e modo de Fax
Y = Quantidade de placas de Fax/DDR em modo DDR
Z = Quantidade de placas de Fax/DDR em modo Fax/DDR

Exemplos:

"012" para 1 placa de Fax/DDR em modo DDR e 2 placas de Fax/DDR em modo Fax/DDR (p. ex., para versão 4.1). "100" para 1 placa de Fax/DDR e modo de Fax (versão 4.0).

Estado inicial do modo de programação.

Passo a passo

Gravar/Reproduzir anúncios

O sistema possibilita a gravação/reprodução de anúncios para a saudação, para o desvio e para a chamada de alarme. Para garantir o funcionamento correto da placa de Fax/DDR, gravar os anúncios 1 e 3.

Os anúncios 1, 2 e 3 podem ser diferentes para cada modo de funcionamento.

Com o código "27" você pode programar linhas para o modo de funcionamento "Anúncio" (→ página 83).

Requisito: O modo de programação está iniciado.

37

Digitar o código de programação.

1 ... 3 ecionar o modo de funcionamento da placa de Fax/DDR.

1 = Fax

2 = DDR

3 = Fax/DDR (Default)

9 ou 0 gitar o código "9" para "gravar novo anúncio" ou o código "0" para "reproduzir anúncio".

1 ... 6 go a seguir, digitar o código para um dos seguintes anúncios:

1 = Anúncio de saudação para funcionamento normal, no máx. 30 s

2 = Anúncio de saudação para serviço noturno, no máx. 30 s

3 = Anúncio para desvio, no máx. 15 s

4 = Anúncio de saudação para serviço DDR, no máx. 15 s (necessário para o modo de funcionamento "Anúncio")

5 = Anúncio para sensor ativad o1, no máx. 8 s

6 = Anúncio para sensor ativad o2, no máx. 8 s

Falar imediatamente o anúncio a gravar com o monofone ou escutar o anúncio gravado.

1

Pressionar a tecla para interromper a gravação/reprodução do anúncio.

9 ou 0 gitar o código para gravar ("9") ou reproduzir ("0") o novo anúncio.

Passo a passo

ou

Pressionar a tecla.

Estado inicial do modo de programação.

No sistema esl 8i fornecido no Brasil, somente o anúncio para sensor ativado 1 pode ser utilizado.

No caso de falta de corrente elétrica, os anúncios permanecem armazenados por até 3 horas.

Se para o caso de alarme você deseja enviar uma identificação da central telefônica (→ página 71) adicionalmente ao anúncio, deve deixar uma breve pausa antes dos anúncios 5 e 6. Com isso, os sinais MF da identificação da central telefônica não interferem no anúncio de alarme.

Configurar a linha para placa de Fax/DDR

Uma chamada em uma linha externa pode ser atendida pela placa de Fax/DDR nos seguintes modos:

• Placa desativada
• Fax
• DDR
• Fax / DDR (Default)

Anúncio

Ativar:

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651 para linha analógica ou 462/4601 para linha S_0 ).

cionar o modo de funcionamento da linha.

0 = Placa desativada
1 = Fax
2 = DDR
3 = Fax/DDR (Default)
4 = Anúncio

Digitar o próximo número de linha externa livre

ou

Passo a passo

Pressionar a tecla.

Estado inicial do modo de programação.

No caso de falta de corrente elétrica, os anúncios permanecem armazenados por até 3 horas.

Se para o caso de alarme você deseja enviar uma identificação da central telefônica (→ página 71) adicionalmente ao anúncio, deve deixar uma breve pausa antes dos anúncios 5 e 6. Com isso, os sinais MF da identificação da central telefônica não interferem no anúncio de alarme.

Configurar a linha para placa de Fax/DDR

Uma chamada em uma linha externa pode ser atendida pela placa de Fax/DDR nos seguintes modos:

• Placa desativada
• Fax
• DDR
• Fax/DDR (Default)
  • A n ú n c i o

Ativar:

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651 para linha analógica ou 462/4601 para linha S_0 ).

0 ... 4 ecionar o modo de funcionamento da linha.

0 = Placa desativada
1 = Fax
2 = DDR
3 = Fax/DDR (Default)
4 = Anúncio

Digitar o próximo número de linha externa livre

Passo a passo

ou

Pressionar a tecla.

Estado inicial do modo de programação.

No caso de falta de corrente elétrica, os anúncios permanecem armazenados por até 3 horas.

Se para o caso de alarme você deseja enviar uma identificação da central telefônica (→ página 71) adicionalmente ao anúncio, deve deixar uma breve pausa antes dos anúncios 5 e 6. Com isso, os sinais MF da identificação da central telefônica não interferem no anúncio de alarme.

Configurar a linha para placa de Fax/ DDR

Uma chamada em uma linha externa pode ser atendida pela placa de Fax/DDR nos seguintes modos:

• Placa desativada
• Fax
• DDR
• Fax / DDR (Default)

Anúncio

Ativar:

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externa (por ex. 461/4651 para linha analógica ou 462/4601 para linha S _0 ).

0 ... 4 lecionar o modo de funcionamento da linha.

0 = Placa desativada
1 = Fax
2 = DDR
3 = Fax/DDR (Default)
4 = Anúncio

Digitar o próximo número de linha externa livre

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Desativar:

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o código para a desativação da recepção de Fax/DDR.

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Configurar o ramal para recepção de FAX

Após a detecção do sinal, uma chamada de FAX da linha externa pode ser desviada pela placa de Fax/DDR para um ramal definido (Na programação padrão, o penúltimo ramal está na última linha, por ex., para esl 8i "27" na linha "463" ou para esl 16i/48i "219" na linha "4561").

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Seleccionar a linha externa (por ex., 463/4652) para a recepção de Fax/DDR.

Digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Não necessário no modo de funcionamento DDR.

Passo a passo

Apagar ramal para recepção de FAX

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar o número de linha externo (p. ex., 461/4651), para o qual o ramal de Fax foi programado.

Os ramal de Fax atual para a linha selecionada foi apagado.

Se necessário, digitar o próximo número de linha externa livre

Pressionar a tecla.

Estado inicial do modo de programação.

Se a placa Fax/DDR estiver configurada com código "27" no modo de funcionamento "Fax/DDR" (default) e se estiver configurado um ramal para a recepção de Fax (default é 27/219), uma chamada de Fax com/sem discagem direta será encaminhada ao aparelho de Fax. No caso de uma chamada normal com discagem direta 26/219, ouve-se o tom de fax.

Se a placa Fax/DDR estiver configurada com código "27" no modo de funcionamento "Placa desativada" e se estiver configurado um ramal para a recepção de Fax (default é 27/219), no caso de uma chamada para o atendedor (default 21/211) é possível iniciar o Fax dentro dos primeiros 10 s. ou após a solicitação do atendedo.

Passo a passo

Menu de encaminhamento de chama- das

Define o dígito que será reconhecido pela placa Fax-DDR para cada uma das opções selecionadas na programação (número de ramal, grupo de chamada, grupo de captura ou código de serviço de ativação/desativação de relés).

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0 ... §9 ecionar o dígito de encaminhamento.

Estado inicial do modo de programação.

Para remover a opção

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Passo a passo

Programar a placa de RDSI

Os sistemas euroset line 8i, 16i e 48i podem ser adicionalmente equipados com uma placa de acesso básico (Bus S _16 ) para a conexão à rede RDSI (ISDN = Integrated Services Digital Network). Isso possibilita uma comunicação mais rápida e eficiente.

A placa permite a utilização de alguns serviços do sistema e funções que o seu operador local disponibiliza por solicitação, como por ex.:

• Discagem direta de ramal (DDR): oferece a possibilidade de chamar um ramal do sistema diretamente sem atendedor. Consulte o seu operador de rede sobre a configuração de um número múltiplo de assinante (MSN) ou da função de discagem direta (DDR),
• CLIP - Indicação do número do chamador: O número do telefone que chama é exibido no visor do telefone de sistema. Este serviço é ativado pelo operador de rede.
• CLIR - Supressão da indicação do número de telefone: O seu número não é transmitido ao telefone chamado. Esta função pode ter uma programação fixa realizada pelo operador ou ser configurada através do sistema.
• COLP - Indicação do número do telefone chama-do: O número do telefone no qual a sua chamada é atendida é exibido no visor do seu telefone. Se a sua chamada não for atendida pelo telefone cujo número você discou, por ex. porque há um desvio ativado no destino, então será exibido o número do ramal que atendeu a sua chamada.
• COLR - Supressão da indicação do número do telefone chamado: O número chamado não é exibido no visor do seu telefone. Esta função pode ter uma programação fixa realizada pelo operador ou ser configurada através do sistema.
• AOC - Informação de tarificação: As informações sobre as unidades e/ou o total de custos de chama-das ocorridos no sistema podem ter saída no PC ou na impressora (com o adaptador V.24).

Passo a passo

• CCBS - Call Completion to Busy Subscriber (versão 4.1): Rechamada após ocupado
• CFU - Call Forward Unconditional (versão 4.1): Desvio de chamadas (sempre)
• CFB - Call Forward Busy (versão 4.1): Desvio de chamadas no caso de ramal ocupado
• CFNR - Call Forward No Reply: Desvio se não há atendimento
• PP - Ligação ponto a ponto: Apenas o sistema está conectado à linha RDSI.
• PMP - Ligação ponto-multiponto: Além do sistema, podem ser conectados outros 7 telefones à linha RDSI.

Definir o tipo de acesso à rede RDSI

Com este procedimento é definido o tipo de ligação entre o seu sistema e a rede RDSI para cada linha _0 .

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0105... □ □ □ o processo S 0 (01 até 05, dependendo do sistema) 1 ... 2 eclonar o tipo de ligação para o primeiro acesso S 0.

1 = Ligação ponto a ponto (PP)
2 = Ligação ponto a multiponto (PMP) (Default para todas as linhas S)

0105... □o arlo próximo acesso S 0

ou

#

Pressionar a tecla. Estado inicial do modo de programação.

Passo a passo

Definir dígitos iniciais coletivos

Você pode definir os dígitos iniciais coletivos (no máx. 10) dos números de ramal. Estes dígitos iniciais são utilizados para o tipo de discagem direta DDR ou para MSN, dependendo da programação do ramal.

Se para MSN todos os ramais tiverem números externos diferentes, não serão registrados números para a programação dos dígitos iniciais coletivos.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Digitar os dígitos iniciais coletivos (no máx. 10).

Pressionar a tecla para terminar a entrada. (Se já tiverem sido alcançados os 10 dígitos, a entrada será terminada automaticamente.)

Estado inicial do modo de programação.

Passo a passo

Definir os dígitos finais para MSN/DDR

Podem ser programados até 50 números diferentes. A cada número é atribuída uma posição. A quantidade de posições depende do sistema:

• esl 8i: 8 posições
• esl16i: 16 posições
• esl 48i: 50 posições

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0 1 5 0 ... □ □ □ a posição (01 ... 50, depende do sistema).

(Se já tiverem sido alcançados os 20 dígitos, a entrada será terminada automaticamente.)

0150... □□□r a próxima posição.

ou

#

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Definir os ramais para MSN/DDR

Em cada posição de MSN (no máx. 50 posições) você pode programar até 8 ramais, e uma posição de DDR (no máx. 50 posições) só pode ser ocupada com um ramal.

• esl 8i: 8 posições
• esl16i: 16 posições
• esl 48i: 50 posições

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

0150... □ a posição (01 ... 50, depende do sistema).

Digitar os ramais desejados (no máx. 8 por posição de MSN).

Pressionar a tecla para terminar a entrada dos ramais.

0150... □□□r a próxima posição

ou

Pressionar a tecla.

Estado inicial do modo de programação.

Passo a passo

Caso o ramal esteja ocupado e uma chamada para seu número DDR chegue, o ramal pode receber uma sinalização (beep) ou enviar tom de ocupado para o chama-dor.

Podem ser programados até 50 números diferentes. A cada número é atribuído um estado. A quantidade de posições depende do sistema:

• esl 8i: 8 posições
• esl16i: 16 posições
• esl 48i: 50 posições

Requisito: O modo de programação está iniciado.

0 0 4

Digitar o código de programação.

0 1 5 0 ... □ □ a posição (01 ... 50, depende do sistema).

1 ... 2 ecionar o tipo de sinalização.

#

1 = A chamada de entra sinaliza (beep) o ramal ocupado (default)
2 = A chamada de entrada é encerrada (tom de ocupado) quando o ramal esta ocupado

Pressionar a tecla.

Estado inicial do modo de programação.

Esta facilidade vale apenas para linhas RDSI com número DDR. Se mais de um ramal estiver configurado para a posição/número DDR/MSN não é válida.

Se a placa FAX/DDR estiver instalada e programada para a solução de linhas RDSI, esta facilidade também não será válida (os ramais sempre irão receber sinalização de chamada).

Passo a passo

CLIP / CLIR para MSN

Podem ser programados até 50 números diferentes. A cada número é atribuído um estado. A quantidade de posições depende do sistema:

• esl 8i: 8 posições
• esl16i: 16 posições
• esl 48i: 50 posições

Requisito: O modo de programação está iniciado.

7 5

Digitar o código de programação.

0150... □ a posição (01 ... 50, depende do sistema).

1 ... 2 lecionar a opção.

1 = permite
2 = restrição

#

Pressionar a tecla. Estado inicial do modo de programação.

Para programar um número MSN como restrito utilizar o cód. 75 e/ou cód. 93 com opção 2.

Para programar um número MSN como permitido utilizar o cód. 75 e cód. 93 com opção 1.

Ativar/Desativar a indicação do número de telefone

O sistema oferece a possibilidade de suprimir a transmissão dos números de ramal. Esta função deve estar configurada também no operador.

Requisito: O modo de programação está iniciado.

93

Digitar o código de programação.

1 ou 2 var/Desativar a transmissão do número de ramal.

1 = Ativar a transmissão do número de ramal (default)

2 = Desativar a transmissão do número de ramal

♪

Estado inicial do modo de programação.

Passo a passo

Requisito: O modo de programação está iniciado.

94

Digitar o código de programação.

1 ... \$3 ecionar o tipo de linha.

1 = Ocupação independente do tipo de linha (Default). Neste caso, a ocupação é sequencial e cíclica (por ex.. para esl 8i: 461, 462, 463, 461,...).
2 = Linhas externas RDSI serão ativadas como primeira opção.
3 = Linhas externas analógicas serão ativadas como primeira opção.

Estado inicial do modo de programação.

Passo a passo

Programar placa analógica CLIP

Os sistemas euroset line 16i e 48i podem ser adicionalmente equipados com uma placa analógica CLIP. Esta placa identifica as chamadas em até 4 linhas analógicas. O número do telefone que chama é exibido no visor do telefone de sistema.

Você deve atribuir um número de interface da placa analógica CLIP à linha analógica externa na qual as chama-das serão identificadas.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

Estado inicial do modo de programação.

Se você instalou todas as placas analógicas CLIP no esl 16i/48i, então deveriam estar disponíveis, teoricamente, 3x4=12 interfaces.

Protocolo CLIP ANA FSK/DTMF

Possibilita que o sistema reconheça as informações contidas nos protocolos FSK e DTMF.

Requisito: O modo de programação está iniciado.

Digitar o código de programação.

ecionar o tipo de protocolo.

1 = DTMF1 Brasil

2 = DTMF2 ETSI

3 = FSK1 ETSI

Passo a passo

4 = FSK2 - Bellcore - transmissão de dados com ring
5 = FSK3 - Bellcore - transmissão de dados sem ring

Estado inicial do modo de programação.

O valor default depende do país.

País Protocolo código
Brasil (01) DTMF1 1
IM- Espanha(08), IM-Inglês (09) DTMF2 2
Mexico (06), China (11), Singapore (13) FSK1 2
Outros países FSK2 4
	FSK3 5

Tipo de bilhetagem

Determina o tipo de chamada que deve ser registrada pelo sistema.

Requisito: O modo de programação está iniciado.

6 1

Digitar o código de programação.

Estado inicial do modo de programação.

Índice Remissivo

A

Abertura de porta....47

Acionar a abertura de porta (habilitação).... 49

Adaptador V.24 52

Alarme desativar ....72 testar ....72

Atendedor 23

Atender chamada de porteiro eletrônico ....48

B

Baudrate 52

Bloqueio de chamadas a cobrar 29

Bloqueio de reocupação 29

C

Cadeado eletrônico 40

Chamada de alarme 71

Chamada de grupo interno 34

Classe de acesso ....24

Classes de acesso programar .....24 transferir .....26

CLIP 53

Código externo 50

Conexão na rede do operador .... 50 no sistema telefônico.... 50

Configurar linhas externas 21

D

Data 3, 4, 22

Destino noturno 38

Detector de tom 58, 59

Duração de flash .....28, 30, 31, 32

E

Entrada alfanumérica 66

Esquema dos códigos de programação ....104

euroset 822 ST ....3, 4

Explicação dos símbolos.... 5

F

Fator de tarificação 56

FETEX 21

G

Grupo Chefe-Secretária 37

Grupo de captura 36

Identificação da central telefônica ..... 71

Identificação de chamada.... 53

Idioma 18

Impressão dos dados de programação .... 55

Indicação do estado 5

Início do modo Hotline ......64

Intercalação.... 40

L

Limite de tempo para monitoração externa de ambiente ....64

Lista de chamadas bloquear números ....62

Lista de permissões 61

Lista de proibições 60

M

Modo de DDR 82

Modo de FAX 82

Modo de Fax/DDR 82

Modo de programação

iniciar 16

terminar 17

Modo de seleção ....38

Modo Hotline 63

Monitoração de ambiente 64

Multifrequência (MF) 21, 38

Música em espera.... 57, 59

Música em espera (Music on hold)...... 57

N

Nome da moeda 56

Notas 2

Números abreviados, centrais.... 27

Números de telefone

bloquear....60

liberar 61

P

gravação de anúncios 84

modo de FAX 82

reprodução de anúncios 84

Placa de Fax/DDR

ativar ramal para recepção de

Fax 88

modo de DDR 82

modo de Fax/DDR 82

programar o modo de

funcionamento 83

Placa de RDSI 91

selecionar o tipo de linha externa ..... 98

supressão da indicação do

definir o tipo de acesso 92

Porteiro eletrônico 47

Programação

linhas externas.... 28

ramais 34

Programação remota

ativar 73

iniciar 73

Programar linhas externas.... 28

Programar ramais.... 34

R

Ramal de fuga ....39

Registro de número

limitar.... 54

Registro dos dados de chamada 51

Relé

Definir o tempo de fechamento ..... 78

Restaurar a configuração padrão 20

Restaurar default....20

S

programar a lógica de ativação.... 77

programar função 75

Supressão da

indicação do número de telefone .....97

Supressão de dígitos....53

Suprimir a indicação do número

de telefone 97

T

Taxa de transmissão ....52

Teclas

indicação do estado 5

programação fixa.... 5

programação livre......4

Telefone da secretaria 37

Telefone de sistema 3,4

Telephone master 37

Tempo de detecção de flash 41

Tempo de pausa de chamada 28

Tempo de reencaminhamento

de chamada 62

Tipo de linha 50

V

Visor 3,4

Esquema dos códigos de programação

Iniciar o modo de programação: ou

3758 + cód.

Função programada Código Valores default
Consultar versão de software 001 1
Atribuir grupos de linhas externas aos ramais 002* -
Tom de ocupado para número DDR ocupado 004 -
Protocolo Clip Ana FSK/DTMF 005 1 ( Brasil)
Mensagem de espera do grupo de chamada	007/008	-
Menu de encaminhamento de chamadas	009	-
Repetição DTMF	010	# (desabilitada)
Programar classes de acesso	11	3 (para todos os ramais)
Configurar números abreviados (central)	12	Todas as posições estão vazias
Configurar chamada de grupo interno	13	Todos os ramais
Programar data/hora	14	DD.MM.YY HH:MM
Configurar o porteiro eletrônico	15	# (desativado)
Configurar a abertura de porta	16	# (desativado)
Definir o tempo de pausa de chamada	17	1 (6 s)
Definir duração de flash	18	Depende de código "65"
Configurar linha externa	19	2 (MF) para linha analógica 3 (sem FETEX) para linha S_0
Adaptar a taxa de transmissão para a impressora	20	2 (2400 Baud)
Supressão de dígitos no registro dos dados de chamada	21	# (desativado)
Definir o bloqueio de chamadas a cobrar (só para o Brasil)	22	# (desativado)
Bloquear números de telefone (Lista de proibições)	23	vazia (pré-definida a partir da versão 4.1)
Liberar números de telefone (Lista de permissões)	24	vazia (pré-definida a partir da versão 4.1)
Acionar a abertura de porta (habilitação)	25	Todos os ramais
Configurar o cadeado eletrônico	26	0000
Placa de FAX/DDR: Configurar linha	27	3 (Fax/DDR)

Iniciar o modo de programação:

4 9 5

Senha:3758 + cód.

Função programada	Código	Valores default
Placa de FAX/DDR: Configurar ramal para recepção de FAX	28 Rama	27/219 para linha ext. "463"/"4651"
Definir o tempo de carência para reocupação 29 1 (0,5 s)
Definir o tempo de reencaminhamento de chamada	30 2 (30 s)
Definir o tempo de detecção de flash 31 1 (específico do país)
Definir o ramal de fuga 32 Ramal 21/211
Definir tipo de linha externa 33 1 (direto na rede do operador)
Definir o segundo código externo 34 0
Imprimir dados de programação 35 --
Configurar música em espera (Music on hold) 36 2 (interno)
Placa de FAX/DDR (opcional): Gravar/Reproduzir anúncios	37 --
Placa de FAX/DDR: Seleccionar modo de funcionamento	38 001 (Fax/DDR)
Temporizadores específicos do sistema 39 default fábrica
Temporizadores comuns ao sistema 40 default fábrica
Captura/atendimento de linha externa por ramal 41		* permitido
Configurar atendedor 42 Ramal 21/211 consulta		todas as linhas externas
Configurar os grupos de captura de chamadas 43 Nenhum grupo programado
Configurar a intercalação	44	# (desativado)
Configurar o modo Hotline	45	Nenhum ramal com Hotline
Associação a interface CD (telefones do sistema)	46	sequêncial nos primeiros ramais
Coeficiente para linha externa	47*	1 - linha padrão
Coeficiente para ramal	48*	1 - ramal padrão
Definir a senha para serviço noturno	49 3758
Configurar grupo Chefe-Secretária	51	Nenhum grupo programado

Iniciar o modo de programação:

Senha:3758 + cód.

Função programada	Código	Valores default
Configurar grupo de chamada 52 Nenhuma linha		configurada
Númeração flexivel de ramal 53 default fábrica
Dígito flexivel de ativação de serviço 54 0 a 9
Sentido de ligação na linha externa 55 1 - bidirecional
Grupo de linhas externas 56* 0 - acesso a todas linhas
Ativar a programação remota 57		* (ativado)
Silent Reversal 58 # (não)
Atender chamada de porteiro eletrônico (habilitação)	59 Ramal	21/211
Configurar o detector de tom 60		* (ativado)
Registro de chamadas de entrada, imediatamente 61 ---
Modo Hotline: Definir a hora de início 62
Definir destino noturno 63 Ramal 21/211
Programar o idioma 64 3 (Inglês)
Programar país/grupo de países	65	01 (Brasil)
Placa analógica CLIP (opcional): Número de interface	66	01 para linha4651, 02 para linha 4652, etc.
Limitar registro de número	67	Posição vazia
Definir o modo de seleção	68	0 (identificação automática)
Limite de tempo para monitoração externa de ambiente (Babyphone/Paging)	69 10 s
Programar a função de sensor	70	0 (nenhuma ação)
Bloquear números da lista de chamadas	71	Posição vazia
Atribuir relés (R) aos sensores (S)	72	S1-R1 e S2-R2
Tempo de fechamento dos relés	73	002 (1 s)
Lógica de ligação de sensor	74	0 (grampos fechados)
CLIP/CLIR para MSN	75 1 - permitido
Definir o nome da moeda	76	$
Definir a identificação da central telefônica	77	Nenhum sinal
Transferir classe de acesso	78	# (impedido)

Iniciar o modo de programação:

ou

4 9 5

Senha:3758 + cód.

Função programada	Código	Valores default
Alterar a sequência da lista de procura para pesquisa alfanumérica	79 DA ind. / DA central /Lista de n°.s int.
Alterar a senha do sistema 80 3758
ASC: Programar o intervalo de tempo 81 Posições	vazias
ACS: Programar sequência de dígitos alternativa 82	Posições	vazias
ACS: Iniciar 83 —
Atribuir nomes de ramais 84 Posições vazias
Desativar o alarme 86 —
Teste de alarme 87 —
Placa de RDSI: Definir dígitos iniciais 89
Placa de RDSI: Definir o tipo de acesso 90 2 = Ligação ponto a	multiponto (PMP)
Placa de RDSI: Definir dígitos finais 91 —
Placa de RDSI: Definir os ramais	92 —
Placa de RDSI: Indicação do número de telefone 93	1 (ativado)
Placa de RDSI: Seleccionar o tipo de linha externa	94	1 (independente)
Definir o fator de tarificação	95 —
Encerra a programação remota	96 —
Controle de EBUS	98 1 - protegido
Restaurar a configuração padrão (Default)	99	—

* euroset line 16i/48i
** euroset line 8i

SIEMENS

euroset line family

Esquema dos códigos de programação
