Tipo de produto	Placa de indução
Marca	AEG
Modelo	HK693320FG
Dimensões (largura x profundidade)	59 cm x 52 cm
Altura	5 cm
Peso	12 kg
Alimentação	220-240 V ~ 50/60 Hz
Potência total máxima	7.4 kW
Número de zonas de cozimento	4
Tipo de controle	Tátil
Funções principais	Temporizador, bloqueio infantil, função de reforço (PowerBoost)
Segurança	Desligamento automático de segurança, bloqueio infantil, indicador de calor residual
Material da superfície	Vitrocerâmica
Limpeza e manutenção	Limpar com um pano macio e produtos específicos para vitrocerâmica
Índice de reparabilidade	8.5 / 10
Peças de reposição disponíveis	Sim, contato com serviço técnico oficial
Garantia	2 anos

Perguntas frequentes - HK693320FG AEG

Como limpar a placa de indução AEG HK693320FG?

Use um pano macio e um limpador específico para vitrocerâmica. Evite esponjas abrasivas. Deixe a placa esfriar antes de limpar.

Como ativar o bloqueio infantil?

Mantenha pressionado o botão de bloqueio infantil (com o ícone de um cadeado) por 3 segundos até que o indicador acenda.

O que significa o código de erro 'E'?

Os códigos de erro variam. Por exemplo, 'E1' indica uma anomalia na zona de cozimento. Consulte o manual para mais detalhes.

Como usar a função PowerBoost?

Ative a zona de cozimento e pressione o botão 'P' ou 'Boost' (dependendo do modelo). Será ativado por um tempo limitado para ferver mais rápido.

Que tipo de recipientes são adequados?

Use recipientes com fundo ferromagnético (ímã que adere). Evite recipientes de vidro ou cobre sem base magnética.

Como configurar o temporizador?

Selecione a zona de cozimento, pressione o botão de temporizador e ajuste o horário com os controles táteis. Soará um alarme ao finalizar.

O que fazer se a placa não ligar?

Verifique a conexão elétrica e se o bloqueio infantil não está ativado. Se persistir, contate o serviço técnico.

A placa tem desligamento automático?

Sim, a placa desliga automaticamente se não for detectada atividade por um tempo ou se derramar líquido sobre os controles.

Onde encontrar peças de reposição?

As peças de reposição originais estão disponíveis através do serviço técnico oficial da AEG. Consulte o site ou ligue para o suporte.

Como desconectar a placa da rede elétrica?

Desconecte o cabo de alimentação da tomada ou desligue o interruptor geral correspondente. Não puxe o cabo.

MANUAL DE UTILIZADOR HK693320FG AEG

1. INFORMAÇÕES DE SEGURANÇA 3
2. INSTRUÇÕES DE SEGURANÇA 4
3. DESCRIÇÃO DO PRODUTO 7
4. UTILIZAÇÃO DIÁRIA 9
5. SUGESTÕES E CONSELHOS ÚTEIS 13
6. MANUTENÇÃO E LIMPEZA 16
7. RESOLUÇÃO DE PROBLEMAS 17
8. INSTALAÇÃO 19
9. INFORMAÇÃO TÉCNICA 21

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços: www.aeg.com

Registar o seu produto para beneficiar de um serviço melhor: www.aeg.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.

Informações gerais e conselhos úteis

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

ADVERTÊNCIA

Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

1.2 Segurança geral

• O aparelho fica quente durante a utilização. Não toque nos aquecimentos.

• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

• Deixar alimentos com gorduras ou óleos na placa, sem vigilância, pode ser perigoso e provocar um incêndio.

• Nunca tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.
• Não coloque objectos sobre as zonas de cozedura.
• Não use uma máquina de limpar a vapor para limpar o aparelho.
• Os objectos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.
• Se a superfície da vitrocerâmica apresentar alguma fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.
• Após a utilização, desligue a placa no respectivo comando e não confie apenas no detector de tacho.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA

A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova todos os elementos da embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.

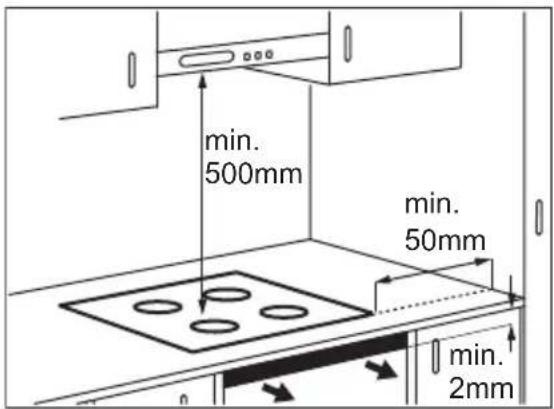

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Use sempre luvas de protecção.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra vapor e humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a

gaveta superior é suficiente para permitir a circulação de ar.

• Certifique-se de que o espaço de ventilação de 2 mm entre a bancada e a parte dianteira da unidade se mantém livre. A garantia não abrange danos causados pela falta de espaço de ventilação adequado.
• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

Ligação eléctrica

ADVERTÊNCIA

Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.
• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que o cabo e a ficha de alimentação (se aplicável) não entram em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Certifique-se de que a protecção contra choque é instalada.
• Utilize a braçadeira de fixação para libertar tensão do cabo.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe per-

mita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

- Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

2.2 Utilização

ADVERTÊNCIA

Risco de ferimentos, queimaduras ou choque eléctrico.

• Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.
• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Não deixe o aparelho a funcionar sem vigilância.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Podem ficar quentes.
• Desligue ("off") a zona de cozedura após cada utilização. Não confie apenas no detector de tachos.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho apresentar fendas, desligue-o imediatamente da corrente eléctrica. Isso evitará choques eléctricos.
• Os utilizadores portadores de pace-maker devem manter-se a mais de 30 cm de distância da zonas de indução quando o aparelho estiver a funcionar.
• Quando coloca alimentos em óleo quente, o óleo pode salpicar.

ADVERTÊNCIA

Risco de incêndio ou explosão.

- As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos quentes afastados das gorduras e

dos óleos quando cozinhar com este tipo de produtos.

• Os vapores libertados pelo óleo muito quente podem causar combustão es-pontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

ADVERTÊNCIA

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido, alumínio ou que tenham a base danificada podem riscar a superfície de vidro ou vi

trocerâmica. Levante sempre estes objectos quando precisar de os deslocar na mesa de trabalho.

2.3 Manutenção e limpeza

ADVERTÊNCIA

Risco de danos no aparelho.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

2.4 Eliminação

ADVERTÊNCIA

Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.

3. DESCRIÇÃO DO PRODUTO

3.1 Descrição geral

1 Zona de cozedura de indução
2 Zona de cozedura de indução
3 Painel de comandos
4 Zona de cozedura de indução

3.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

Campo do sensor Função
1	I	Para activar e desactivar o aparelho.
2		Para activar e desactivar a Bridge Function.
3	STOP+GO	Para activar e desactivar a função STOP +GO.
4		Para activar a função Cook Assist.
5	P	Para activar a função Power Boost .
6	Visor Mostra as funções que estão activas.
7	Barra de comandos Para definir os graus de cozedura.
8
9	^ / Para seleccionar uma definição.
10	OK Para confirmar a definição.

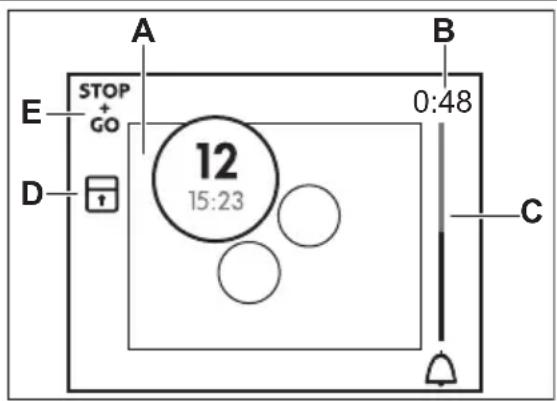

3.3 Visor

As mensagens no visor e os sons indicam as funções que estão em funcionamento.

A) Zonas de cozedura
B) Power-off timer
C) Indicador Minute Minder
D) A função de bloqueio de funções está activada.
E) A função STOP está activada.

A zona de cozedura no visor	Descrição
	A zona de cozedura está activada. Em cima: grau de cozedura. Em baixo: temporizador.
	A função Keep Warm /STOP+GO está activada.
	A função Power Boost está activada.
	A função Power Boost está activada.
	Zona a ser ajustada.
	Não existe qualquer tacho na zona de cozedura.
	A função Aquecimento Automático está activada.
	OptiHeat Control. A zona de cozedura está desligada. A dimensão e as cores mostram o calor residual:Vermelho grande - ainda a cozinharVermelho brilhante grande - manter quenteVermelho pequeno - ainda quenteCinzento pequeno - a zona de cozedura está fria

3.4 Calor residual

ADVERTÊNCIA

Após uma sessão de cozedura, a zona de cozedura mantém-se quente. Perigo de queimaduras!

As zonas de cozedura de indução criam o calor necessário para cozinhar directamente na base dos tachos. A vitrocerâmica está quente devido ao calor dos tachos.

4. UTILIZAÇÃO DIÁRIA

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

4.1 Activação e desactivação

Toque em durante 1 segundo para activar ou desactivar o aparelho.

4.2 Desactivação Automática

A função desactiva o aparelho automaticamente se:

- Todas as zonas de cozedura estiverem desactivadas.

- Não definir o grau de cozedura após activar o aparelho.

- Derramar ou colocar alguma coisa sobre o painel de comandos durante mais de 10 segundos (por exemplo, um tacho, um pano, etc.). É emitido um som durante algum tempo e o aparelho é desactivado. Retire o objecto ou limpe o painel de comandos.

- O aparelho fica demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Antes de utilizar novamente a placa, a zona de cozedura tem de estar fria.

- Utiliza tachos incorrectos. O símbolo ? acende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.

- Não desactivar uma zona de cozedura nem alterar o grau de cozedura. Após algum tempo, o aparelho é desactivado. Consulte a tabela.

- Relação entre o grau de cozedura e os tempos da função Desactivação Automática:

4.3 Seleção de idioma

Para mudar de idioma, ligue o aparelho com ① e toque em OK. Utilize as setas para seleccionar no menu de idiomas. Toque em OK para confirmar. O visor apresenta a lista de idiomas. Toque em ∧ ou ∨ para seleccionar o idioma. Toque em OK para confirmar.

4.4 Grau de cozedura

Toque no grau de cozedura, na barra de comandos. Desloque o dedo ao longo da barra de comandos para alterar a regulação. Não solte enquanto não atingir o grau de cozedura que desejar.

4.5 Função Bridge

A função Bridge liga duas zonas de co-zedura do lado esquerdo e estas funcionam como uma só.

Em primeiro lugar, defina o grau de cozedura para as zonas de cozedura esquerdas.

Para activar a função Bridge, toque em

]. Para definir ou mudar o grau de co-zedura, toque num dos sensores de controlo do lado esquerdo.

Para desactivar a função Bridge, toque em ⚪]. As zonas de cozedura funcionam separadamente.

4.6 Aquecimento Automático

Pode obter o grau de cozedura necessário num período de tempo mais curto se activar a função de Aquecimento Automático. Esta função define o grau de cozedura mais elevado durante algum tempo (consulte o diagrama) e, em seguida, diminui para o grau de cozedura necessário.

Para activar a função de Aquecimento Automático para uma zona de cozedura:

1. Toque em R acende-se no display).

2. Toque imediatamente no grau de cozedura necessário. Após 3 segundos, Ⓗ acende-se no display.

Para desactivar a função, altere o grau de cozedura.

4.7 Power Boost

A função Power Boost disponibiliza mais potência para as zonas de cozedura de indução. A função Power Boost pode ser activada apenas por um período de tempo limitado (consulte o capítulo "Informação técnica"). Depois disso, a zona de cozedura de indução passa automaticamente para o grau de cozedura mais elevado.

Para activar a função, toque em P.

Aparece P aceso no anel. À medida que a zona vai aquecendo, a cor do anel vai mudando.

Para desactivar, altere o grau de cozedura.

4.8 Gestão de energia

A gestão de energia divide a potência entre zonas de cozedura (observe a ilustração). A função Power Boost aumenta a última potência seleccionada para o nível máximo numa zona de cozedura. A potência na outra zona de cozedura diminui automaticamente. O visor do grau de cozedura referente à zona cuja potência foi reduzida alterna entre dois níveis.

Existem 3 funções de temporizador: Automatic Counter, Power-off timer e Minute Minder. Para regular a função de temporizador, toque em □v várias vezes até que apareça o indicador da função que deseja.

Automatic Counter

Utilize esta função para monitorizar durante quanto tempo a zona de cozedura funciona. Inicia automaticamente e acende abaixo do grau de cozedura, na respectiva zona de cozedura no visor.

- Para reiniciar o Automatic Counter, toque em para aceder ao Automatic Counter. Em seguida, defina a zona de cozedura na lista com as setas e toque em OK para confirmar.

|→| Power-off timer

Utilize o Power-off timer para definir o tempo de funcionamento da zona de co-zedura apenas desta vez.

Toque duas vezes em para aceder ao Power-off timer. Em seguida, defina a zona de cozedura na lista com as setas e toque em OK para confirmar. Defina o tempo com as setas e toque em OK para confirmar. Quando o tempo terminar, a zona é desactivada.

- Para desligar o som: toque em

Minute Minder

Toque três vezes em para aceder ao Minute Minder. Defina o tempo com as setas. O indicador de Minute Minder

acende. Quando o tempo terminar, é emitido um som.

- Para desligar o som: toque em

4.10 STOP+GO

A função define todas as zonas de cozedura em funcionamento para o grau de cozedura mais baixo ( ⑪ ).

Quando STOP + GO está em funcionamento, não é possível alterar o grau de cozedura.

A função STOP + GO não desactiva a função de temporizador.

- Para activar esta função, toque em STOP + GO . O símbolo lacende-se.

- Para desactivar esta função, toque em ^STOP + GO. O grau de cozedura anteriormente definido acende-se.

4.11 Função Cook Assist

Esta função permite seleccionar um de três níveis de fritura que definem a temperatura do tacho. O aparelho mantém automaticamente a temperatura seleccionada durante a fritura. Pode seleccionar a função para a zona de cozedura dianteira esquerda do aparelho.

Símbolo Nível de fritura		Exemplos de alimen-tos
	Nível bai-xo	Ovos
	Nível mé-dio	Panqueca
	Nível alto Bife

CUIDADO

Utilize tachos laminados apenas com os níveis de cozedura baixo e médio, para evitar danos por sobreaquecimento do tacho.

Não utilize tampa quando utilizar a função.

Para activar a função:

1. Coloque um tacho vazio na zona de cozedura dianteira esquerda.

2. Prima

3. Utilize e para seleccionar o nível de fritura. Confirme a selecção com OK.

4. Aguarde até que o aparelho detecte o tacho.
5. Após algum tempo, pode seleccionar com ∧ e √ se quiser utilizar a função de placa grelhadora Plancha.
6. Confirme a seleção com OK
7. Aguarde até que o tacho atinja a temperatura do nível de fritura seleccionado (o visor indica a informação).
8. Coloque os alimentos no tacho.

Para desactivar a função:

1. Toque no 0 da zona de cozedura dianteira esquerda.
2. Utilize e para seleccionar se quiser desactivar a função.
3. Confirme a seleção com OK

Ajuste da temperatura

Se os resultados não forem os que esperava, pode ajustar a temperatura da fri-tura.

Para ajustar a temperatura, toque em para aumentar ou em para diminuir.

- Quando aumentar a temperatura, o

símbolo 🟢+ acende-se.

• Quando diminuir a temperatura, o

símbolo 📊 acende-se.

O aparelho memoriza o seu ajuste da temperatura e aplica-o quando voltar a utilizar a função.

Função de placa grelhadora Plancha

Esta função permite utilizar a função Cook Assist com o acessório Infinite Plancha da Electrolux ou AEG. A função liga duas zonas de cozedura do lado esquerdo para que funcionem como uma só com a função Cook Assist.

4.12 Bloqueio de funções

Quando as zonas de cozedura estão a funcionar, é possível bloquear o painel de comandos, mas não o ①. Isso impede uma alteração acidental do grau de cozedura.

Activar o bloqueio de funções

1. Defina o grau de cozedura.
2. Toque em até ver o indicador da função Lock (Bloqueio de funções).
3. Confirme a activação da função com OK. O símbolo acende-se. O temporizador permanece activo.

Para desactivar esta função, toque em ☑. O grau de cozedura definido anteriormente acende-se.

Quando desligar o aparelho, também desactivará esta função.

4.13 Dispositivo de Segurança para Crianças

Esta função evita o funcionamento acidental do aparelho.

Para activar o Dispositivo de Segurança para Crianças:

• Desactive o aparelho com ①.
- Quando o aparelho estiver desactivado, toque em 📎. O visor apresenta uma mensagem a indicar que o Dispositivo de Segurança para Crianças está activado.

Para desactivar o Dispositivo de Segurança para Crianças

• Active o aparelho com ①.
• Toque em ☑ depois em .OK

Para contornar o Dispositivo de Segurança para Crianças por apenas um período de cozedura

• Active o aparelho com Ⓘ. Toque simultaneamente em ∧ e √
- Defina o grau de cozedura em menos de 10 segundos. Pode utilizar o aparelho. Quando desactivar o aparelho com ①, o Dispositivo de Segurança para Crianças é novamente activado.

4.14 Desactivação e activação dos sons

Active o aparelho. Toque em OK e seleccione o menu dos sons com as setas. Toque em OK para confirmar. Defina a

opção com as setas. Toque em OK para confirmar.

Quando esta função está activa, pode ouvir os sons apenas quando:

• toca em ①

• o Minute Minder (Conta-Minutos) inicia a contagem decrescente

• o Power-off timer (Temporizador de desactivação) desactiva-se

• coloca algo sobre o painel de comandos.

5. SUGESTÕES E CONSELHOS ÚTEIS

ZONAS DE COZEDURA DE IN- DUÇÃO

Nas zonas de cozedura de indução, o calor é gerado muito rapidamente nos tachos por um forte campo electromagnético.

5.1 Tachos para a zona de cozedura de indução

Utilize as zonas de cozedura de indução com tachos adequados.

Material do tacho

• correcto: ferro fundido, aço, aço es-maltado, aço inoxidável, fundo de multicamadas (com a marca correcta do fabricante).
• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se...

• ... alguma água ferver muito rapidamente num foco definido para o grau de cozedura mais elevado.
  • ... a base do tacho atrair um íman.

O fundo dos tachos tem de ser o mais espesso e plano possível.

5.2 Utilização das zonas de cozedura

IMPORTANTE

Coloque os tachos centrados na cruz da superfície em que vai cozinhar. Cubra totalmente a cruz. A parte magnética da base dos tachos tem de ter no mínimo 125 mm. As zonas de cozedura de indução adaptam-se automaticamente à di-

mensão da base dos tachos. Pode cozinhar utilizando tachos de grandes dimensões simultaneamente nas duas zonas de cozedura.

5.3 Ruídos durante o funcionamento

Se conseguir ouvir

• ruído de estalidos: os tachos são feitos de diferentes materiais (construção multicamadas).
• som de assobio: utiliza uma ou mais zonas de cozedura com níveis elevados de potência e os tachos são feitos de materiais diferentes (construção multicamadas).
• zumbido: utiliza níveis elevados de potência.
• clicar: ocorre uma permutação eléctrica.
• sibilar, zunir: a ventoinha está em funcionamento.
  Os ruídos são normais e não são indicadores de uma avaria do aparelho.

5.4 Poupança de energia

Como poupar energia

• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de ligar a mesma.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

Eficiência da zona de cozedura

A eficiência da zona de cozedura está relacionada com o diâmetro dos tachos. Os tachos que tenham diâmetro inferior ao mínimo indicado recebem apenas uma parte da potência gerada pela zona de cozedura. Para conhecer os diâmetros mínimos, consulte o capítulo "Informações técnicas".

Para poupar energia, o aquecimento da zona de cozedura é desactivado antes que soe o alarme do temporizador da contagem decrescente. A diferença no tempo de funcionamento depende do grau de cozedura definido e da duração da cozedura.

5.6 Exemplos de aplicações de cozinha

A relação entre o grau de cozedura e o consumo de potência da zona de cozedura não é linear.

Quando o grau de cozedura aumenta, o aumento do consumo de potência da zona de cozedura não é directamente proporcional.

Isto significa que uma zona de cozedura no grau de cozedura médio consome menos de metade da sua potência.

Os dados apresentados na tabela seguinte servem apenas como referência.

Graude co-ze-du-ra	Utilize para: Tempo Sugestões Consumo			de potência nominal
1	Manter quentes os alimentos cozinhados	conformenecessário	Coloque uma tampano tacho	3 %
1 - 3	Molho holandês, der-reter: manteiga, chocolate, gelatina	5 - 25 min	Misture regularmente	3 - 8 %
1 - 3	Solidificar: omeletas fofas, ovos cozidos	10 - 40 min	Coza com uma tam-pa	3 - 8 %
3 - 5	Cozer arroz e pratos à base de leite em lume brando, aquecer refei-ções pré-cozinhadas	25 - 50 min	Adicione, no mínimo, duas vezes mais líquido do que arroz, mexa os pratos de leite a meio da coze-dura	8 - 13 %
5 - 7	Cozer a vapor legu-mes, peixe, carne	20 - 45 min	Adicione algumas colheres de sopa de líquido	13 - 18 %
7 - 9	Cozer batatas a vapor 20 - 60 min Utilize no máximo 1⁄4l de água para 750 g de batatas			18 - 25 %
7 - 9	Cozer grandes quantidades de alimentos, guisados e sopas	60 - 150min	Até 3 l de líquidomais os ingredientes	18 - 25 %
9 - 12	Fritura ligeira: escalopes, cordon bleu devitela, costeletas, ris-sóis, salsichas, fígado,roux, ovos, panque-cas, sonhos	conformenecessário	Vire depois de de-corrida metade dotempo	25 – 45 %
12 - 13	Fritura intensa, batatasfritas, bifes do lombo,bifes	5 - 15 min	Vire depois de de-corrida metade dotempo	45 – 64 %
14	Ferver água, cozer massa, estufar carne (goulash, etc.), ba-tatas bem fritas			100 %
P	Ferver grandes quantidades de água. A função Power estáactiva.

5.7 Dicas e conselhos para a função Cook Assist

Para obter os melhores resultados com a função Cook Assist:

• Inicie a função com o aparelho frio (não é necessário aquecer manualmente o tacho).
• Utilize tachos de aço inoxidável com fundo térmico.
• Não utilize tachos com reentrâncias no centro do fundo.

Escolher tachos adequados para a função Cook Assist

Utilize apenas tachos com fundo plano. Para verificar se o tacho é adequado:

1. Coloque o tacho virado de cima para baixo.
2. Coloque uma régua sobre o fundo do tacho.
3. Tente fazer passar uma moeda de 1, 2 ou 5 cêntimos (ou algo com espessura semelhante) entre a régua e o fundo do tacho.

– Se conseguir colocar a moeda entre a régua e o tacho, o tacho não é adequado.

- Se não conseguir colocar a moeda entre a régua e o tacho, o tacho é adequado.

Exemplos de aplicações de cozinha com a função Cook Assist

A tabela mostra exemplos de alimentos para cada nível de fritura. A quantidade,

espessura, qualidade e temperatura (por exemplo, congelados) dos alimentos afectam o nível de fritura correcto. Seleccione o nível de fritura e ajuste-o conforme for melhor para os seus hábitos e tachos.

Nível de fritura	Exemplos de alimentos	Utilize para preparar
	Ovos Ovos estrelados, omeletas, torradas, filetes de peixe, legumes
	Panqueca Panquecas, barrinhas de peixe, alimentos congelados, panados, bife médio
	Bife Bife mal passado

Tachos de tamanhos diferentes podem ter tempos de aquecimento diferentes. Os tachos mais pesados armazenam mais calor do que os tachos leves, mas demoram mais tempo a aquecer.

6. MANUTENÇÃO E LIMPEZA

Limpe o aparelho após cada utilização. Utilize sempre tachos com a base limpa.

Riscos ou manchas escuras na placa de vitrocerâmica não têm qualquer efeito no funcionamento do aparelho.

Para remover a sujidade:

- Remova imediatamente: plástico derretido, película de plástico e alimentos com açúcar. Caso contrário, a sujidade pode provocar danos no aparelho.

- Remova após o aparelho ter arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Utilize um agente de limpeza especial para vitrocerâmica.

• A superfície da placa possui estrias horizontais. Limpe o aparelho com um pano húmido e um pouco de detergente, em movimentos suaves da esquerda para a direita.

• No final, seque o aparelho com um pano limpo.

• RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução
Não consegue activar ou utilizar o aparelho.	Active novamente o aparelho e defina o grau de cozedura em menos de 10 segundos.
Tocou em 2 ou mais	campos do sensor em simultâneo.	Toque apenas num campo do sensor.
A função STOP+GO está em funcionamento.		Consulte o capítulo “Utilização diária”.
Há manchas de gordura	ou água no painel de comandos.	Limpe o painel de comandos.
É emitido um sinal sono-ro e o aparelho desactiva-se. É emitido um sinal sono-ro quando o aparelho é desactivado.	Colocou algum objecto sobre um ou mais campos do sensor.	Retire o objecto dos campos do sensor.
O indicador de calor residual não muda de cor.	A zona de cozedura não está quente porque foi activada apenas por pouco tempo.	Se a zona de cozedura tiver funcionado tempo suficiente para estar quente, contacte a Assistência Técnica.
A função Aquecimento Automático não funciona.	A zona de cozedura está quente.	Deixe a zona de cozedura arrefecer o suficiente.
Está definido o grau de	cozedura mais elevado.	O grau de cozedura mais elevado tem a mesma potência que a função Aquecimento Automático.
O grau de cozedura alterna entre dois níveis.	A gestão de energia está activada.	Consulte “Gestão de energia”.
Os campos do sensor fi-cam quentes.	O tacho é demasiado grande ou foi colocado demasiado perto dos comandos.	Coloque o tacho numa das zonas de cozedura de trás, se necessário.
Não há qualquer sinal quando toca nos campos do sensor do painel.	Os sinais sonoros estão desactivados.	Controlo do som (consulte “Desactivação e activação dos sons”).
A luz de fundo do visor está acesa, mas o contraste do visor é mau.	Está algum tacho quente sobre o visor.	Remova o objecto e deixe o aparelho arrefecer o suficiente. Se o contraste não for claro, contacte a Assistência Técnica.
Aparece II e texto.	A Desactivação Automática está activa.	Desactive o aparelho e active-o novamente.
☐ acende-se.	O Dispositivo de Segurança para Crianças ou o Bloqueio de Funções está activo.	Consulte o capítulo “Utilização diária”.
Aparece ?. Não existe nenhum ta-cho na zona de cozedura.		Coloque um tacho na zona de cozedura.
O tacho não é adequado.		Utilize um tacho adequado.
O diâmetro da base do	tacho é demasiado pequeno para a zona de cozedura.	Utilize um tacho com as dimensões correctas.
O tacho não cobre a cruz ou o quadrado.		Cubra totalmente a cruz ou o quadrado.
Aparece E e um número.	O aparelho mostra um erro.	Desligue o aparelho da alimentação eléctrica durante algum tempo. Desligue o disjuntor do quadro eléctrico da sua casa. Volte a ligar. Se a indicação E aparecer novamente, contacte a Assistência Técnica.
Aparece E4. O aparelho apresenta um erro porque um ta-cho ferveu até ficar sem água. A protecção contra sobreaquecimento das zonas de cozedura foi activada e a Desactivação Automática foi accionada.		Desactive o aparelho. Retire o tacho quente. Após cerca de 30 segundos, active novamente a zona de cozedura. Se o problema era o tacho, a mensagem de erro deve desaparecer do visor, mas o indicador de calor residual pode manter-se. Deixe o tacho arrefecer o suficiente e consulte a secção “Tachos para as zonas de cozedura de indução” para determinar se o tacho é compatível com o aparelho.

Se tiver experimentado as soluções acima indicadas e mesmo assim não for possível reparar o problema, contacte o fornecedor ou a Assistência Técnica. Indique os dados da placa de características, o código de três dígitos e letras da

placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada.

Certifique-se de que utilizou o aparelho correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Servi-

ço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o pe- riodo de garantia. As instruções relativas à assistência técnica e as condições da garantia encontram-se no folheto da garantia.

8. INSTALAÇÃO

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

Antes da instalação

Antes de instalar o aparelho, anote em baixo os seguintes dados que pode encontrar na placa de características. A placa de características está no fundo da estrutura do aparelho.

• Modelo ......
• PNC ....
• Número de série ....

des encastradas adequadas e nas superfícies de trabalho, de acordo com as normas.

8.2 Cabo de ligação

• O aparelho é fornecido com um cabo de ligação.
• Se o cabo se danificar, substitua-o por um cabo especial (tipo H05BB-F Tmáx. 90 °C; ou superior). Contacte o seu Centro de Assistência local.

8.1 Aparelhos de encastrar

- Utilize apenas os aparelhos de encastrar após a sua montagem nas unida-

8.3 Montagem

Se utiliza uma caixa de protecção (o acessório adicional ^1 ), o espaço de ventilação frontal de 2 mm e o piso protector por baixo do aparelho não são necessários.

Não pode utilizar a caixa de protecção se instalar o aparelho por cima de um forno.

1) A caixa de protecção acessória pode não estar disponível em alguns países. Contacte o seu fornecedor local.

9. INFORMAÇÃO TÉCNICA

Potência das zonas de cozedura

Zona de co-zedura	Potência no-minal (nível de cozedura máximo) [W]	Função Po-wer activada [W]	Duração má-xima da fun-ção Power [min.]	Diâmetro mí-nimo do ta-cho [mm]
Posterior di-reita — 180 / 280 mm	1800 / 3500 W	2800 / 3700 W	5 145
Posterior es-querda	2300 W	3200 W	10 125
Frente es-querda	2300 W	3200 W	10 125

A potência das zonas de cozedura pode ser ligeiramente diferente da indicada

na tabela. Varia consoante o material e as dimensões do tacho.

10. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo ⚠. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e

electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

СОДЕРЖАНИЕ
