ILC200 - Projetor IBM - Manual de utilização gratuito

Tipo de Produto	Projetor de Vídeo
Marca	IBM
Modelo	ILC200
Tecnologia de Exibição	LCD
Resolução	XGA (1024 x 768)
Brilho	2500 ANSI Lumens
Taxa de Contraste	2000:1
Vida da Lâmpada	3000 horas (Modo Padrão)
Distância de Projeção	1.2 - 12 m
Tamanho da Tela	30 - 300 polegadas
Correção Keystone	Vertical ±30 graus
Entradas	VGA, Composto, S-Video, Áudio
Saídas	Saída de Monitor, Saída de Áudio
Dimensões (L x P x A)	320 x 245 x 100 mm
Peso	2.8 kg
Consumo de Energia	260 W (Em espera: <1 W)
Nível de Ruído	33 dB (Modo Eco)
Alto-falante Integrado	1 x 2W
Deslocamento da Lente	Manual, Vertical
Limpeza	Use pano macio; limpe o filtro de ar regularmente
Segurança	Proteção contra superaquecimento, desligamento automático
Peças de Reposição / Reparabilidade	Substituição da lâmpada; kit de limpeza de filtro disponível

Perguntas frequentes - ILC200 IBM

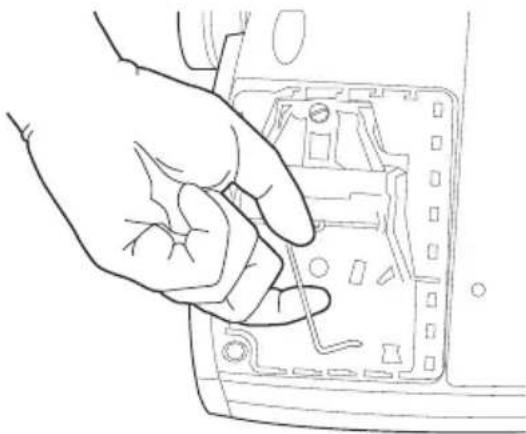

Como substituo a lâmpada do meu IBM ILC200?

Desconecte o projetor e deixe esfriar por 45 minutos. Remova a tampa da lâmpada, solte os parafusos e puxe suavemente a lâmpada antiga. Insira a nova lâmpada (compatível com IBM ou original), aperte os parafusos e feche a tampa. Redefina o temporizador da lâmpada pelo menu.

Qual é a distância de projeção recomendada para uma tela de 100 polegadas?

Para uma tela de 100 polegadas, coloque o projetor a aproximadamente 3,5 a 4,5 metros de distância da tela. Consulte o manual para cálculos exatos com base no zoom.

Como posso limpar o filtro de ar?

Desligue o projetor e desconecte. Abra a tampa do filtro, remova o filtro e aspire suavemente ou lave com sabão neutro. Deixe secar completamente antes de reinstalar. Limpe a cada 100 horas de uso.

Posso conectar meu laptop via HDMI?

O IBM ILC200 não possui porta HDMI; usa VGA. Use um cabo VGA do seu laptop ao projetor. Se o seu laptop tiver apenas HDMI, use um adaptador HDMI para VGA (conversor ativo necessário).

Por que meu projetor está superaquecendo e desligando?

Certifique-se de que as saídas de ar não estão bloqueadas e o filtro está limpo. Verifique se o projetor não está perto de fontes de calor. Se o problema persistir, a lâmpada pode estar no fim da vida útil; substitua-a.

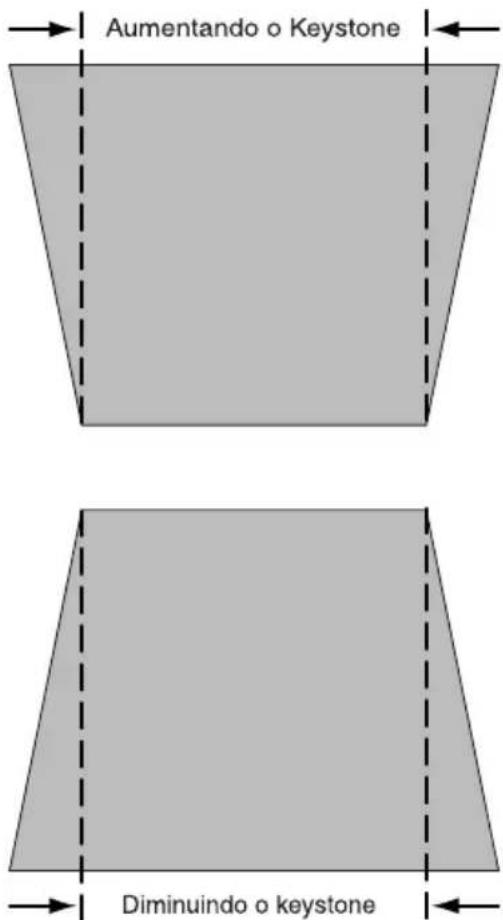

Como ajusto a correção keystone?

Pressione o botão 'Keystone' no controle remoto ou no menu do projetor. Use as teclas de seta para corrigir o keystone vertical (±30 graus). Para melhores resultados, coloque o projetor perpendicular à tela.

Qual é a resolução máxima suportada?

A resolução nativa é XGA (1024x768). Pode aceitar até UXGA (1600x1200) via compressão, mas a saída será reduzida para a nativa.

Com que frequência a lâmpada deve ser substituída?

A vida da lâmpada é de aproximadamente 3000 horas no modo padrão. Substitua quando a imagem ficar escura ou o indicador 'Lâmpada' acender. Use apenas lâmpadas de reposição aprovadas pela IBM.

Posso usar o projetor para jogos?

Sim, mas observe que o atraso de entrada pode ser perceptível (cerca de 50-70 ms). Para jogos rápidos, considere usar o modo 'Jogo' nas configurações de imagem, se disponível, ou reduza os efeitos de processamento.

Como redefino o temporizador da lâmpada?

Após substituir a lâmpada, vá ao menu 'Configurações', selecione 'Redefinir Temporizador da Lâmpada' e confirme. O projetor redefinirá o contador de uso. Faça isso apenas após a substituição da lâmpada.

MANUAL DE UTILIZADOR ILC200 IBM

Projetor de Dados/Vídeo iLV200/iLC200 da IBM

Guia do Usuário

Nota: Antes de utilizar estas informações e o produto que elas suportam, leia as informações nos Apêndices.

Segurança

Antes de instalar este produto, leia as Informações de Segurança.

Índice

Segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . i i i

Guia do Usuário e Instalação . . . . . . . . . . . . . . . 1 - 1

Introdução. . . . . . . . . . . . . . . . . . . . . . . . 1 - 1

Resolução da Imagem. 1 - 1

Compatibilidade. 1 - 2

Desembalando o Projetor. . . . . . . . . . . . . . . . . 1 - 2

Orientações Sobre a Utilização. 1 - 3

Instalando o Projetor. . . . . . . . . . . . . . . . . . . . 1 - 4

Conectando um Computador. 1 - 7

Conectando um Aparelho de Vídeo. . . . . . . . . . . . . . 1 - 8

Iniciando o Projetor e Ajustando a Imagem. 1-10

Desligando o Projetor . . . . . . . . . . . . . . . . . 1 - 1 1

Manutenção e Detecção de Problemas . . . . . . . . . . . . 1-26

Substituindo as Baterias no Controle Remoto . . . . . . . . 1-29

Este manual contém instruções para a instalação e a utilização dos Projetores Multimídia IBM ^® ilV200 e iLC200. O manual está dividido em:

Parte 1: Guia de Instalação e do Usuário

Este CD contém o Guia do Usuário online para os projetores iLV200 e iLC200 nos seguintes idiomas:

• Inglês
• Francês
• Espanhol
• Italiano
• Português do Brasil
• Chinês Tradicional
• Chinês Simplificado
• Japonês

Parte 2: Apêndices

Esta seção contém informações sobre as especificações do produto, a ativação do computador portátil e móvel, o uso do espelhamento do vídeo, o tamanho da imagem projetada, ajuda e serviços, bem como avisos.

Nota: As ilustrações deste manual podem ser um pouco diferentes do hardware.

Registrando seu Opcional

Obrigado por adquirir os OPCIONAIS da IBM. Reserve alguns minutos para registrar o produto e fornecer informações que ajude a IBM a melhor servi-lo no futuro. Seu feedback é importante para desenvolvermos produtos e serviços úteis a você, bem como para desenvolvermos melhores formas de nos comunicarmos com você. Registre o opcional no site da IBM

http://www.ibm.com/pc/register

A IBM enviará a você informações e atualizações sobre o produto registrado, a menos que seja indicado no questionário do site que você não deseja receber informações adicionais.

Guia do Usuário e Instalação

Esta seção contém informações sobre instalação e utilização.

Introdução

OsProjetoresdeDados/VídeoiLV200 e iLC200daIBM ^® foramespecificamente projetados para utilização variada. Eles geram imagens nítidas e limpas, utilizando a tecnologia DLP (Digital Light Processing ^™ ) e possuem como recurso um conector M1-DA de fácil conectividade USB e digital/analógica interna. Eles são fáceis de conectar, utilizar, transportar e manter. O iLV200 possui resolução SVGA nativa 800 x 600; e o iLC200 possui resolução XGA 1024 x 768. As interfaces do usuário dos dois produtos são idênticas; as informações neste guia do usuário aplicam-se aos dois produtos.

Os projetores são compatíveis com estes principais padrões de difução de vídeo: NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60 e SECAM. Eles são ajustados automaticamente para otimizar o desempenho para a entrada de vídeo.

Resolução da Imagem

A resolução SVGA da imagem projetada do iLV200 é de 800x600. O projetor é compatível com resoluções de tela de até 1280 x 1024. Se a resolução de tela de seu computador for maior que 1280 x 1024, redefina-a para uma resolução menor antes de conectar o projetor.

Nota: O projetor iLV200 amplia automaticamente as imagens de 640 x 480 para 800 x 600. É possível exibir essas imagens em suas resoluções nativas desativando o recurso de redimensionamento automático. Para obter mais informações, consulte "Resize" na página 1-20.

A resolução XGA da imagem projetada do iLC200 é de 1024 x 768. O projetor é compatível com resoluções de tela de até 1280 x 1024. Se a resolução de tela de seu computador for maior que 1280 x 1024, redefina-a para uma resolução menor antes de conectar o projetor.

Nota: O projetor iLC200 amplia automaticamente as imagens de 640 x 480 e 800 x 600 para 1024 x 768. É possível exibir essas imagens em suas resoluções nativas desativando o recurso de redimensionamento automático. Para obter mais informações, consulte "Resize" na página I-20.

Compatibilidade

O projetor é compatível com uma grande variedade de computadores e dispositivos de vídeo, incluindo:

• Computadores compatíveis com IBM, incluindo computadores móveis, com resolução de até 1280 x 1024.
• Computadores Apple Macintosh e PowerBook com resolução máxima de 1280 x 1024.
• A maioria dos VCRs padrão, DVD players, fontes HDTV, câmeras de vídeo e laser disc players.

Nota: O projetor é compatível com os formatos HDTV 1080i e 720P.

Desembalando o Projetor

O projetor vem com os itens mostrados na ilustração. Verifique se todos os itens estão incluídos. Entre em contato com o fornecedor se algum item estiver faltando. Se você tiver experiência na configuração de sistemas de apresentação, utilize a placa de Início Rápido fornecida com o projetor. Para obter detalhes completos sobre a conexão e a operação do projetor, consulte o Guia do Usuário.

Atenção: Este produto contém uma Lâmpada de Arco de Metal que contém Mercúrio. Descarte-a de acordo com as leis e os regulamentos locais.

Nota: Os itens que vêm com o projetor podem variar, dependendo da configuração do projetor que você pediu.

1 Projetor iLV200/iLC200
4 Controle remoto
7 Cabo de áudio
10 Placa de início rápido, guia do usuário em vários idiomas e manual de informações sobre segurança
2 Pasta para transporte
5 Cabo de alimentação
8 Cabo MI-DA para computador analógico

Orientações Sobre a Utilização

Ao utilizar o projetor, siga as seguintes orientações.

Atenção: Não olhe diretamente nas lentes de projeção quando a lâmpada estiver acesa. A luz brilhante pode prejudicar seus olhos.

Atenção: Não bloqueie as grades do projetor. Obstruir o fluxo de ar pode causar superaquecimento e fazer com que ele seja desligado. Se isso ocorrer, será necessário aguardar um minuto antes de tentar ligá-lo novamente.

• Manuseie o projetor como você faria com qualquer produto com componentes de vidro. Tome muito cuidado para não deixá-lo cair.
• Evite expor o projetor à luz direta do sol ou a temperaturas muito baixas por longos períodos de tempo. Caso isso aconteça, deixe-o voltar à temperatura ambiente antes de utilizá-lo.
• Transporte o projetor em uma pasta para transporte. Consulte o Apêndice A para determinar quais acessórios estão disponíveis para o projetor.

Instalando o Projetor

Utilize o procedimento a seguir para instalar o projetor:

1. Coloque o projetor em uma superfície plana.

2. O projetor deve ficar a 3 m (10 pés) da fonte de alimentação e a 1,8 m (6 pés) do computador.

3. Se você desejar projetar por trás da tela transparente, instale o projetor atrás da tela. Consulte “Rear projection”, na página 1 ^22 , para obter instruções sobre como inverter a imagem.

4. Posicione o projetor na distância desejada da tela.

- A distância da lente do projetor para a tela e a definição de zoom determinará o tamanho da imagem projetada. A ilustração a seguir mostra três tamanhos de imagens projetadas. Para obter mais informações sobre o tamanho da imagem, consulte o Appendix D, "Projected image size," na página 15.

1. Certifique-se de que o projetor esteja desconectado e o computador esteja desligado.

Nota: Se você estiver conectando o projetor a um computador, verifique se a distância entre o computador e o pr ojetor é de 1,8 m (seis pés) ou menor.

Conecte os cabos ao painel de controle correspondente fazendo a correspondência dos ícones. Veja as duas ilustrações a seguir.

1 Computador

2 S-Vídeo

3 Vídeo composto

4 Entrada de áudio

PERIGO

A corrente elétrica de cabos de alimentação, telefone e comunicação é perigosa.

Para evitar o risco de um choque:

— Não conecte ou desconecte nenhum cabo ou execute a instalação, manutenção ou reconfiguração deste produto durante uma tempestade com raios.
— Conecte todos os cabos de alimentação a uma tomada elétrica aterrada e instalada adequadamente.
— Conecte a tomadas adequadamente instaladas todos os equipamento que serão conectados a este produto.
— Quando possível, utilize apenas uma das mãos para conectar ou desconectar cabos de sinais.
— Nunca ligue nenhum equipamento quando houver sinal de fogo, água ou dano estrutural.
— Desconecte os cabos de alimentação conectados, sistemas de telecomunicações, redes e modems antes de abrir as tampas dos dispositivos, a não ser que seja instruído de outra forma nos procedimentos de instalação e configuração.
— Conecte e desconecte cabos conforme descrito na tabela a seguir ao instalar, mover ou abrir tampas neste produto ou em dispositivos conectados.

1. DESLIGUE tudo. 1. DESLIGUE tudo.
2. Primeiro, conecte todos os cabos aos dispositivos.
3. Conecte os cabos de sinais aos conectores.
4. Conecte os cabos de alimentação à tomada.

5. LIGUE o dispositivo.

6. Primeiro, tire os cabos de alimentação da tomada.

7. Remova os cabos de sinais dos conectores.
8. Remova todos os cabos dos dispositivos.

Conectando um Computador

O projetor vem com um cabo M1-DA para computador analógico. Se o computador tiver uma saída digital, você poderá utilizar o cabo M1-DA opcional para computador digital, vendido separadamente. Consulte o Apêndice A para solicitar acessórios.

1. Conecte a extremidade do cabo M1-DA para computador analógico (marcado com a letra A) ao conector marcado com AD no projetor.
2. Conecte a extremidade do cabo M1-DA para computador analógico ao conector de vídeo do computador.

Nota: Muitos computadores móveis não ligam automaticamente a porta de vídeo externa quando um dispositivo de vídeo secundário como um projetor é conectado. Consulte o manual do computador para obter o comando que ativa a porta de vídeo externa. Pressione a tecla F7 do IBM ThinkPad para ativar o vídeo externo. Os comandos de ativação para alguns computadores móveis são listados no Apêndice B.

Nota: Se você estiver conectando o projetor a um computador Macintosh mais antigo que não possua um conector de 15 pinos, terá de utilizar uma placa Mac entre o computador e o p rojetor.

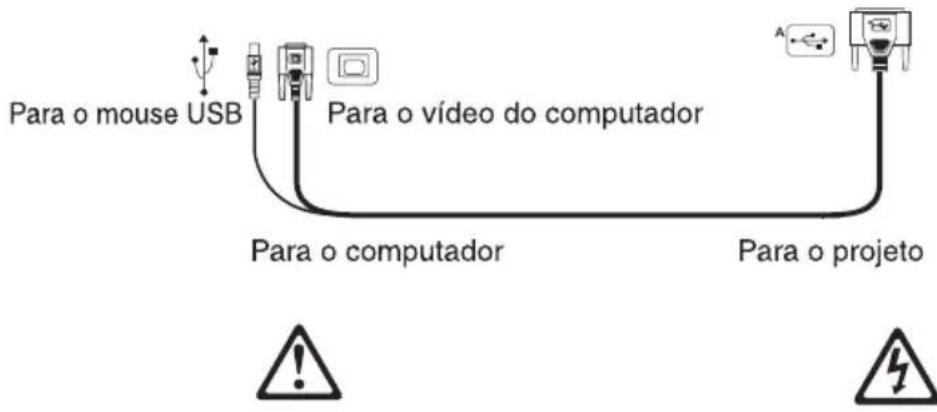

Para controlar o mouse do computador a partir do controle remoto do projetor ou do teclado numérico, conecte a extremidade do cabo do computador analógico M1-DA ao conector do mouse no computador.

Nota: O mouse USB é suportado para utilização apenas com o Microsoft Windows® 98, Microsoft Windows 2000 Professional e Apple OS 8.5 e posterior.

Para reproduzir o áudio do computador no projetor, conecte qualquer extremidade do cabo de áudio ao conector de áudio no computador. Conecte a outra extremidade do cabo de áudio ao conector do alto-falante no projetor.

Para obter informações sobre como iniciar o projetor e o computador, vá para 'Iniciando o Projetor e Ajustando a Imagem' na página 1-10.

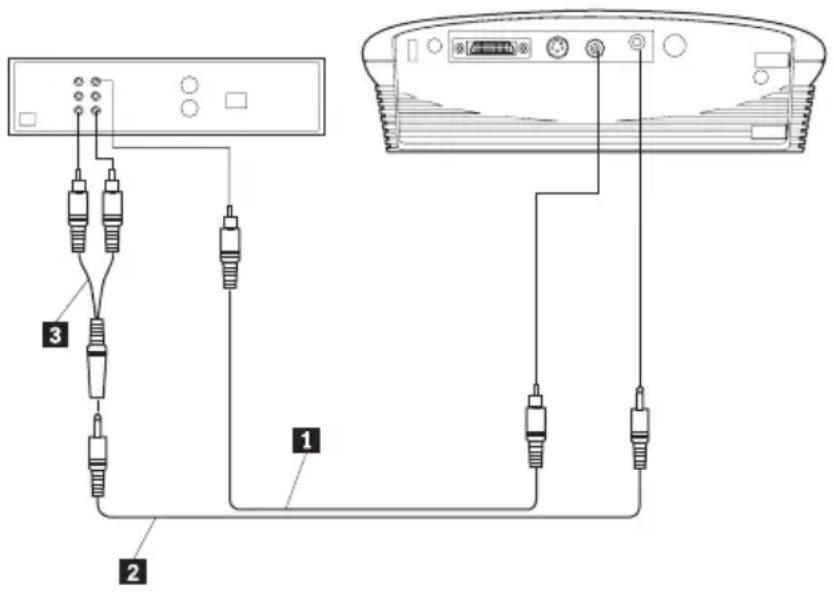

Conectando um Aparelho de Vídeo

Utilize o procedimento a seguir para conectar um video player.

Se o seu aparelho de vídeo utilizar um conector de vídeo composto redondo, de um dente, será necessário apenas o cabo de áudio, a placa de áudio e o cabo de vídeo composto que acompanha o projetor. Se o aparelho de vídeo utilizar um conector de vídeo S arredondado, de quatro dentes, você precisará de um cabo S-vídeo além do cabo de áudio e da placa de áudio. O cabo de S-vídeo é vendido separadamente. Consulte Acessórios no Apêndice A.

1. Ligue o conector amarelo do cabo de vídeo composto ao conector de “saída de vídeo” no aparelho de vídeo. Esse conector pode ser etiquetado “Para Monitor.” Ou, se você estiver utilizando um cabo de S-vídeo, ligado ao conector “Saída de S-vídeo” no aparelho de vídeo.

2. Ligue o outro conector amarelo ao conector de vídeo composto no projetor. Ou, se você estiver utilizando o vídeo S, conecte a outra extremidade do cabo ao conector de “vídeo S” no projetor.

Nota: Fontes de HDTV (High Definition Television) são conectadas ao projetor por meio do cabo do computador M1-DA.

1 Cabo composto
2 Cabo de áudio
3 Placa de áudio

1. Ligue o conector branco da placa de áudio ao conector de “saída de áudio” à esquerda no video player. Ligue o conector vermelho da placa ao conector de “saída de áudio” à direita no aparelho de vídeo.

2. Conecte a outra extremidade da placa de áudio ao cabo de áudio.

3. Conecte o cabo de áudio ao conector de “entrada de áudio” no projetor.

Nota: A placa de áudio é fornecida para que o mesmo cabo de áudio que é utilizado para conectar um computador que possa ser utilizado com a placa para conectar um VCR.

Nota: O aparelho de vídeo também precisa ter um conector de “Saída de Vídeo” para uma conexão de cabo coaxial. Não utilize-o para conectar ao projetor.

PERIGO

A corrente elétrica de cabos de alimentação, telefone e comunicação é perigosa.

Para evitar o risco de um choque:

— Não conecte ou desconecte nenhum cabo ou execute a instalação, manutenção ou reconfiguração deste produto durante uma tempestade com raios.
— Conecte todos os cabos de alimentação a uma tomada elétrica aterrada e instalada adequadamente.
— Conecte a tomadas adequadamente instaladas todos os equipamento que serão conectados a este produto.
— Quando possível, utilize apenas uma das mãos para conectar ou desconectar cabos de sinais.
— Nunca ligue nenhum equipamento quando houver sinal de fogo, água ou dano estrutural.
— Desconecte os cabos de alimentação conectados, sistemas de telecomunicações, redes e modems antes de abrir as tampas dos dispositivos, a não ser que seja instruído de outra forma nos procedimentos de instalação e configuração.
— Conecte e desconecte cabos conforme descrito na tabela a seguir ao instalar, mover ou abrir tampas neste produto ou em dispositivos conectados.

1. DESLIGUE tudo. 1. DESLIGUE tudo.
2. Primeiro, conecte todos os cabos aos dispositivos.
3. Conecte os cabos de sinais aos conectores.
4. Conecte os cabos de alimentação à tomada.

5. LIGUE o dispositivo.

6. Primeiro, tire os cabos de alimentação da tomada.

7. Remova os cabos de sinais dos conectores.
8. Remova todos os cabos dos dispositivos.

Iniciando o Projetor e Ajustando a Imagem

Utilize o procedimento a seguir para iniciar o projetor e ajustar a imagem.

Nota: Utilize sempre o cabo de alimentação que acompanha o projetor.

1. Remova a tampa da lente.

2. Conecte o cabo de alimentação na lateral do projetor e, em seguida, conecte-o em uma tomada elétrica. Recomenda-se uma faixa de energia protegida contra surtos. Os ventiladores começam a funcionareoLED laranja da Lâmpada na parte superior do projetor acende até que o software seja inicializado. Quando a inicialização estiver concluída, o LED verde da Lâmpada acende. O LED verde da Lâmpada indica que você pode pressionar o botão liga/desliga para ligar e desligar a lâmpada.

Nota: Na primeira vez que você conectar o computador ao projetor, o computador poderá exibir uma mensagem dizendo que foi encontrado novo hardware. A janela Assistente para Adicionar Novo Hardware pode ser aberta. Utilize o assistente para instalar o driver de dispositivo correto (o computador considera o projetor um monitor Plug and Play).

1. Ligue a lâmpada pressionando o botão liga/desliga da lâmpada no teclado. A janela de inicialização é aberta.

2. Se você tiver conectado um aparelho de vídeo, ligue-o. A imagem de vídeo é exibida na tela de projeção. Se uma fonte do computador estiver ativa, pressione o botão de fonte no teclado numérico ou o botão de vídeo no controle remoto para exibir a imagem do vídeo. Você pode selecionar uma fonte padrão para determinar qual fonte o projetor examinará primeiro, durante a conexão do vídeo ativo; consulte “Fonte padrão” na página 1-22. Utilize os botões de volume para ajustar o volume.

3. Ligue o computador.

Nota: Com alguns computadores, a ordem em que você liga o equipamento é muito importante. A maioria dos computadores deve ser ligada por último, depois que todos os outros dispositivos periféricos tiverem sido ligados. Consulte a documentação do computador para determinar a ordem correta.

- A imagem do computador é exibida na tela de projeção. Se a fonte de vídeo estiver ativa, pressione o botão da fonte no teclado numérico ou o botão do computador no controle remoto para exibir a imagem do computador. Certifique-se de que a porta de vídeo externa do computador notebook esteja ativada; consulte “Quadro de ativação do computador portátil e móvel” no Apêndice B para obter detalhes.

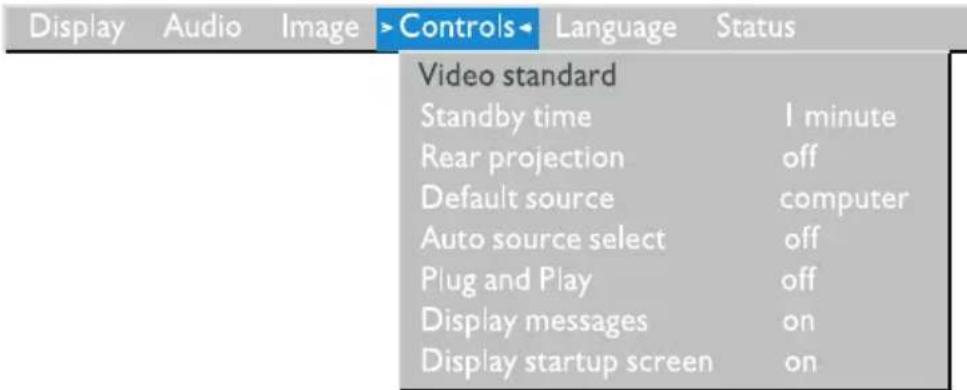

- Se necessário, faça ajustes na imagem utilizando os menus na tela do projetor. Para abrir os menus, pressione o botão de menu no teclado numérico ou no controle remoto e, em seguida, selecione o submenu

Vídeo ou Imagem. Para obter informações sobre os menus, consulte "Utilizando os menus na tela" na página 1-15

Desligando o Projetor

Se você desejar desligar o projetor por um curto período de tempo, pressione o botão de espera no teclado numérico ou no controle remoto. Isso removerá a imagem da tela por 15 minutos, mas mantém o projetor em funcionamento. (É possível alterar a quantidade de tempo que o projetor permanece no modo de espera; consulte “Tempo de espera”, na página 1-22, para obter detalhes.) Após 15 minutos, a lâmpada apaga e o p r ojetor continua em funcionamento. Para sair do modo de espera, pressione o botão de espera novamente. Pode levar alguns segundos para que a lâmpada de projeção acenda totalmente e projete a imagem novamente.

Nota: A duração da lâmpada é aumentada se você desligá-la e aguardar um minuto para que ela esfrie antes de desconectá-la do projetor. O LED verde da lâmpada acenderá quando a lâmpada estiver fria.

Utilizando o Projetor

Esta seção descreve como utilizar e fazer ajustes no projetor. Ela fornece também uma referência aos botões do teclado e do controle remoto e às opções disponíveis a partir dos menus na tela.

Ajuste básico da imagem

Para ajustar a imagem, faça o seguinte:

• Certifique-se de ter ligado o equipamento na ordem correta. Consulte "Iniciando o Projetor e Ajustando a Imagem" na página 1-10.
• Se a imagem não for exibida completamente, amplie-a (consulte “Ajustando o projetor” na página 1-12), ajuste a altura do projetor (consulte “Ajustando o projetor” na página 1-12) ou centralize a imagem, ajustando sua posição horizontal ou vertical (consulte a página 1-21). Certifique-se de que o projetor forme um ângulo de 90 graus com a tela.

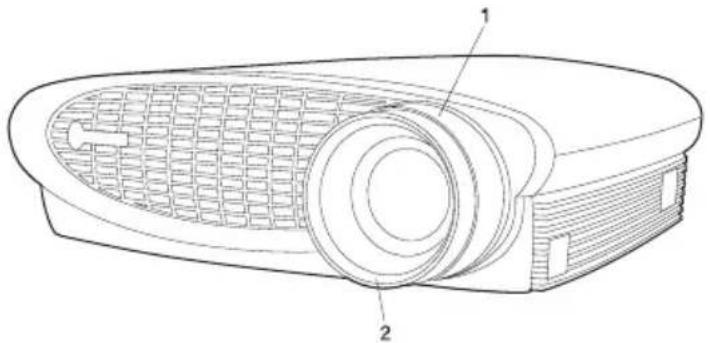

• Se a imagem estiver fora de foco, gire as lentes de foco (consulte “Ajustando o projetor” na página 1-12.
• Se a imagem aparecer trêmula ou se ela tiver barras verticais estremecidas depois de você ter ajustado o foco, desligue e ligue novamente a Imagem Automática (consulte a página 1-20) para redefinir a sincronização automática e a opção de rastreio. Se isso não melhorar a imagem, desligue a Imagem Automática e ajuste a sincronização manual (consulte a página 1-20), o rastreio (consulte a página 1-20) ou ambos.
• Se as cores não forem exibidas corretamente, ajuste o brilho (consulte a página -17).

Utilizando o controle remoto

O projetor vem com um controle remoto que possui quatro botões de funções, um mouse de disco e dois botões de mouse (um na parte superior do remoto e um na parte inferior).

Aponte o controle remoto na direção da tela de projeção ou na frente do projetor. O alcance para a operação satisfatória é de aproximadamente 7,6 m (25 pés). Se você apontar o controle remoto para a tela de projeção, a distância entre a tela e o projetor deverá ser menor ou igual a 7,6 m (25 pés). Para obter melhores resultados, aponte o controle remoto diretamente para o projetor.

Nota: Se o controle remoto ficar inativo por vários minutos, ele ficará em “espera” para conservar a bateria. Pressione qualquer botão, exceto o mouse de disco, para reativar o controle remoto.

Para utilizar os botões avançar e retroceder do controle remoto a fim de avançar os slides no PowerPoint ^® , conecte ao computador o conector USB do cabo do computador. É necessário instalar os drivers USB do computador para ativar a conectividade USB. Para configurar o PowerPoint para isso, clique em Opções no menu Ferramentas, clique na guia Exibir, desmarque a opção Menu Popup com Clique no Botão Direito do Mouse na seção Mostrar Slide e, em seguida, clique em OK. Em seguida, quando estiver no modo Mostrar Slide do PowerPoint, clique no botão esquerdo do mouse para avançar para o próximo slide e clique no botão direito do mouse para retornar ao slide anterior (outros modos do PowerPoint não são afetados).

Ajustando o projetor

Para focalizar a imagem, gire o anel de foco 2 (veja a ilustração a seguir) até que a imagem esteja limpa. Para aplicar zoom na imagem, gire o anel de

zoom 1. Isso ajusta o tamanho da imagem sem afetar o foco.

O projetor é equipado com um pé e botão elevador de liberação rápida e autotravamento. Para levantar o projetor:

1. Pressione e mantenha pressionado o botão elevador 1 (veja a ilustração a seguir).

2. Eleve o projetor até a altura desejada e libere o botão para travar o pé do elevador 2 na posição.

1. Se necessário, gire o knob de nivelamento para ajustar o ângulo da imagem projetada conforme mostrado.

Utilizando os botões do teclado e do controle remoto

Enquanto os menus são exibidos, os botões de volume, fonte e espera do teclado funcionam como botões de navegação de menu. Consulte “Utilizando os menus na tela” na página 1-15

Lâmpada Ligada/Desligada (Apenas no Teclado Numérico)

Pressione o botão ligar/desligar da lâmpada para ligar ou desligar a lâmpada. O LED da Lâmpada indica o estado da lâmpada. Quando ele estiver verde, você poderá ligar a lâmpada; ou a lâmpada já estará ligada. Um LED laranja indica que o software está sendo inicializado ou a lâmpada está esfriando. Não pressione o botão liga/desliga da lâmpada quando o LED estiver laranja.

Menu

Pressione o botão do menu para abrir os menus na tela. Pressione o menu novamente para fechar os menus. Ao fechar os menus, o projetor salva todas as alterações feitas. Para obter mais informações sobre os menus na tela, consulte "Utilizando os menus na tela" na página 1-15.

Fonte (apenas teclado) ou computador e vídeo (apenas controle remoto)

Quando você tiver mais de uma fonte (computador e vídeo) conectada ao projetor, selecione entre elas pressionando o botão da fonte no teclado numérico ou o botão do computador ou vídeo no controle remoto.

Standby

Quando você pressiona o botão standby, o vídeo e o áudio são desligados e uma tela em branco é exibida por 15 minutos. É possível alterar a quantidade de tempo que o projetor fica no modo de espera; consulte “Tempo de espera”, na página 1-22, para obter detalhes.

• Se você pressionar o botão de espera novamente dentro de 15 minutos, o projetor retornará à operação imediatamente.
• Se você pressionar espera novamente após 15 minutos, haverá uma demora de aproximadamente 60 segundos antes de a lâmpada acender novamente.
• Se você não pressionar espera novamente, a lâmpada será desligada após 15 minutos.

Para aumentar o volume, pressione o botão + do volume. Para diminuir o volume, pressione o botão - do volume.

Os ajustes de volume são salvos para cada fonte conectada.

Utilizando os menus na tela

O projetor possui seis menus drop-down que você pode utilizar para fazer ajustes de imagem e alterar uma variedade de definições. A maioria desses ajustes não está disponível diretamente do teclado.

Nota: Alguns itens de menu podem não estar disponíveis em determinados momentos. Isso indica que o item não é aplicável à configuração (por exemplo, padrões de vídeo não se aplicam a fontes de computador) ou que o item não é ativado até que outra seleção seja feita (por exemplo, Rastreio Manual não está disponível até que a Imagem Automática seja desligada).

Para abrir os menus na tela, pressione o botão do menu no teclado ou no controle remoto. Isso altera o volume, a fonte e os botões de espera do teclado para os botões de navegação do menu 1 (veja a ilustração a seguir). Pressione os botões para mover o cursor para cima, para baixo, para a esquerda ou para a direita ou utilize o mouse do disco no controle remoto. Para selecionar um menu, mova o cursor para a esquerda ou para a direita para destacar o menu desejado. O menu drop-down é exibido.
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px

Para alterar uma definição de menu, utilize os botões de navegação de fonte (para cima) e de espera (para baixo) no teclado numérico ou o mouse de disco no controle remoto para mover o cursor para cima e para baixo para o item que você deseja alterar (o item selecionado é destacado) e, em seguida, utilize os botões de navegação - do volume (esquerdo) e + d o volume (direito) para ajustar a definição. Alguns submenus, como o menu Brilho, consistem em uma barra da régua de controle que você utiliza para aumentar ou diminuir um valor; alguns submenus, como o menu Tempo de Espera, consistem em opções entre as quais você seleciona aquela que deseja. Todas as alterações são salvas quando você fecha os menus. Para acessar outro menu, utilize os botões de navegação para cima e para baixo ou o mouse do disco para voltar ao início do menu atual, em seguida, utilize os botões de navegação esquerdo e direito para ir para outro menu.

Menu de exibição

As definições a seguir permitem ajustar a exibição.

> Display Audio Image Controls Language Status

Brightness

Contrast

Tint

Color

Sharpness

Blank screen blue

Reset all

Ajustar o brilho altera a intensidade da imagem.

• Pressione o botão de navegação esquerdo para escurecer a imagem.
• Pressione o botão de navegação direito para clarear a imagem.

Contraste

O contraste controla o grau de diferença entre as partes mais claras e mais escuras da figura. Ajustar o contraste altera a quantidade de preto e branco na imagem.

• Pressione o botão de navegação esquerdo para diminuir o contraste.
• Pressione o botão de navegação direito para aumentar o contraste, fazendo as áreas pretas aparecerem mais pretas e as áreas brancas aparecerem mais brancas.

Matiz

O matiz ajusta o balanço de cores vermelho-verde na imagem projetada. Alterar a definição de Matiz não afeta as fontes de vídeo PAL ou SECAM.

• Pressione o botão de navegação esquerdo para aumentar a quantidade de verde na imagem.
• Pressione o botão de navegação direito para aumentar a quantidade de vermelho na imagem.

Cor

A definição de cor ajusta a imagem do vídeo de preto e branco para uma cor totalmente saturada.

- Pressione o botão de navegação esquerdo para diminuir a quantidade de cores na imagem.

- Pressione o botão de navegação direito para aumentar a quantidade de cores na imagem.

Nitidez

Essa definição ajusta a nitidez de uma imagem de vídeo.

• Pressione o botão de navegação esquerdo para diminuir a nitidez.
• Pressione o botão de navegação direito para aumentar a nitidez.

Tela em branco

A definição de Tela em branco determina qual cor será exibida quando não houver nenhuma fonte ativa e o projetor estiver em espera. Clique no botão de navegação esquerdo ou direito para alterar entre azul e preto.

Redefinir tudo

Clique no botão de navegação esquerdo ou direito para redefinir todas as opções (exceto Idioma, Padrão de Vídeo, Projeção Traseira e Tempo de Espera) em todos os menus para suas definições originais.

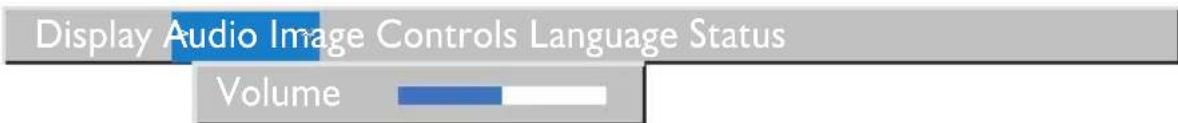

Menu de áudio

A definição a seguir permite que você ajuste o áudio.

Volume

Nota: Alterar o volume utilizando o menu é o mesmo que alterá-lo utilizando o teclado.

• Pressione o botão de navegação esquerdo para diminuir o volume.
• Pressione o botão de navegação direito para aumentar o volume.

Os ajustes de volume que são feitos são salvos para cada fonte.

Menu de imagem: A definição a seguir permite ajustar a imagem.

Utilize esta opção para manter a imagem quadrada enquanto o ângulo de projeção é alterado. Para ajustar o keystone, destaque Keystone e, em seguida, clique no botão de navegação direito. Esta opção está disponível apenas para fontes de computador e somente em resolução XGA 1024 x 768.

Sobreexploração

Utilize essa opção para cortar todas as bordas da imagem para remover o ruído que é gerado nas bordas pela fonte. Essa opção está disponível apenas para fontes de vídeo.

Nota: Alguns protetores de tela interferem na operação da Imagem Automática. Se tiver ocorrendo problemas, tente desativar o protetor de tela e, em seguida, desligue e ligue a Imagem Automática novamente.

Imagem Automática

O projetor ajusta automaticamente o rastreio, a sincronização de sinal e as posições vertical e horizontal da maioria dos computadores (a Imagem Automática não se aplica às fontes de vídeo). Se você deseja ajustar esses recursos manualmente, é necessário primeiro desligar o AutoImage destacando Auto Image no menu Image e clicando no botão de navegação esquerdo ou direito para selecionar off.

Redimensionar

Essa opção funciona de modo diferente para fontes de computador e de vídeo. Para fontes de computador, a opção Redimensionar automaticamente redimensiona a imagem subindo-a ou abaixando-a. Ela afeta imagens de computador que não estão na resolução nativa do projetor. Quando a opção Redimensionar está ligada, o projetor faz o melhor ajuste da imagem para a tela do computador. Se você desativar a opção Redimensionar (destacando-a no menu Imagem e clicando no botão de navegação esquerdo ou direito para selecionar desligada), a imagem poderá ficar recortada ou pequena demais para a tela. Para fontes de vídeo, você pode utilizar a opção Redimensionar para selecionar entre quatro opções diferentes de redimensionamento. O default é Padrão, que redimensiona a imagem a partir de sua versão original para se ajustar a uma tela de relação entre eixos 4 x 3 padrão. A Caixa Postal de Tela Panorâmica preserva a relação entre eixos 16 x 9 da versão original do theater, mas a imagem é colocada em um espaço4x3para que as barras pretas sejam exibidas na parte superior e inferior da imagem. A Tela Panorâmica Aperfeiçoada também preserva a relação entre eixos da versão original do theater e é p r ojetada para ser utilizada com o conteúdo que é aperfeiçoado para TVs de tela panorâmica. Essa opção proporciona mais detalhes que a Caixa Postal de Tela Panorâmica. Nativo reduz o tamanho Padrão para que corresponda à altura da Tela Panorâmica Aperfeiçoada.

Sincronização manual

O projetor ajusta a sincronização de sinal automaticamente para a maioria dos computadores. Mas se a imagem projetada do computador parecer vaga ou

estiver com faixas, tente desligar a Imagem Automática e, em seguida, ligá-la novamente. Se a imagem ainda não estiver boa, tente ajustar a sincronização de sinal manualmente:

1. Desligue a Imagem Automática.
2. Destaque Sincronização manual e, em seguida, pressione o botão de navegação esquerdo ou direito repetidamente até que a imagem esteja nítida e sem faixas.

Rastreio manual

O projetor ajusta automaticamente o rastreio para que corresponda ao sinal de vídeo do computador. No entanto, se a imagem tiver linhas espaçadas, vagas, verticais de maneira uniforme ou se a imagem projetada for muito larga ou muito estreita para a tela, tente desligar a Imagem Automática e ligá-la novamente. Se a imagem ainda não estiver boa, tente ajustar o rastreio manualmente:

Nota: As opções Sincronização manual, rastreio manual, posição horizontal e Posição vertical estão disponíveis apenas para fontes de computador. O projetor define essas opções automaticamente para fontes de vídeo.

1. Desligue a Imagem Automática.
2. Destaque Rastreio manual e, em seguida, pressione o botão de navegação esquerdo ou direito repetidamente até que as barras verticais vagas tenham desaparecido.

Posição horizontal

Siga estas etapas para ajustar manualmente a posição horizontal:

1. Desligue a Imagem Automática.
2. Destaque Posição horizontal e, em seguida, pressione o botão de navegação esquerdo para mover a imagem para a direita ou pressione o botão de navegação direito para mover a imagem para a esquerda.

Posição vertical

Siga estas etapas para ajustar manualmente a posição vertical:

1. Desligue a Imagem Automática.
2. Destaque Posição vertical e, em seguida, pressione o botão de navegação esquerdo para mover a imagem para baixo ou pressione o botão de navegação direito para mover a imagem para cima.

Os ajustes no posicionamento são salvos quando o projetor é desligado.

Menu de controles

As definições a seguir permitem ajustar os controles.

Quando o Padrão de vídeo está definido como Automático, o projetor tenta selecionar o padrão de vídeo (NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60 ou SECAM) automaticamente com base no sinal de entrada que ele recebe. (As opções do padrão de vídeo podem variar dependendo do país.) O sinal de entrada para vídeo SECAM é semelhante a outros sinais de vídeo e não pode ser automaticamente detectado; portanto, SECAM deve ser selecionado manualmente. Se o projetor não conseguir detectar o padrão correto, as cores poderão não ser exibidas corretamente ou a imagem poderá aparecer quebrada. Se isso acontecer, selecione manualmente um padrão, clicando no botão de navegação esquerdo ou direito e clicando nos padrões.

Nota: Se você já souber o padrão de vídeo que é utilizado em sua área geográfica, às vezes será melhor selecioná-lo manualmente.

Tempo de espera

Utilize essa opção para selecionar quanto tempo a lâmpada permanece acesa e a tela em branco é exibida quando o projetor entra no modo de espera antes de ser desligado. Seleccione entre 1, 5, 10, 15 e 30 minutose1e2horas, clicando no botão de navegação esquerdo ou direito e clicando nas opções.

Projeção traseira

Quando você liga a Projeção Traseira, o projetor inverte a imagem para que você possa fazer as projeções por trás de uma tela transparente. Destaque Projeção Traseira e, em seguida, clique com o botão de navegação esquerdo ou direito para ligar e desligar esse recurso.

Fonte padrão

Utilize a opção Fonte padrão para selecionar entre Computador analógico, Computador digital e Vídeo. Isso determina qual fonte o projetor verifica primeiro para ativar o vídeo durante o acionamento. Destaque Fonte padrão e clique no botão de navegação esquerdo ou direito para selecionar entre as opções.

Seleção automática de fonte

Utilize essa definição para selecionar entre Ligado e Desligado. Quando esse recurso é desligado, o projetor é padronizado para a fonte que é selecionada em Fonte padrão. Para exibir outra fonte, você deve selecionar manualmente uma pressionando o botão da fonte no teclado ou o botão de computador ou de vídeo no controle remoto. Quando esse recurso está ligado, o projetor procura automaticamente a fonte ativa, verificando primeiro a fonte padrão. Destaque Seleção automática de fonte e clique com o botão de navegação esquerdo ou direito para ligar e desligar esse recurso.

Plug and Play

Utilize essa definição para selecionar entre Ligado e Desligado. Quando estiver ligado, a maioria dos computadores novos reconhecerá automaticamente o projetor e, em seguida, definirá a resolução do monitor e a taxa de atualização de acordo. É necessário que a definição de Plug and Play esteja em Desligado para que o projetor exiba adequadamente as imagens de alguns computadores mais antigos. A definição de Plug and Play não afetará as imagens de vídeo.

Se o projetor exibir constantemente alterações entre a imagem do computador e a mensagem, “Tornando a imagem perfeita,” poderá ser necessário desligar Plug and Play.

Exibir mensagens

Utilize essa definição para selecionar entre Ligado e Desligado. Quando esse recurso está ligado, as mensagens de status como “Nenhum sinal detectado” ou “Standby Ativo” são exibidas no canto inferior direito da tela. Clique com o botão de navegação esquerdo ou direito para desligar esse recurso e suprimir as mensagens de status.

Exibir tela de inicialização

Utilize essa definição para selecionar entre Ligado e Desligado. Quando esse recurso está ligado, a tela de inicialização é exibida quando o projetor é iniciado e permanece até que uma fonte ativa seja detectada. A tela de inicialização contém informações de contato com a assistência do projetor. Clique com o botão de navegação esquerdo ou direito para desligar esse recurso e exibir uma tela plana preta ou azul em vez da tela de inicialização.

Menu de idioma

As definições a seguir permitem ajustar o idioma.

É possível exibir os menus na tela em inglês, francês, alemão, espanhol, chinês ou japonês. Mova o cursor para o idioma desejado e clique no botão de navegação esquerdo ou direito. Os menus são reexibidos.

Menu de status

Essa é uma janela somente leitura com objetivos informativos.

Para exibir a janela de status, clique em Mostrar status no menu e, em seguida, clique com o botão de navegação esquerdo ou direito. Para fechar a janela, clique com o botão de navegação esquerdo ou direito.

Horas de lâmpada utilizadas

Mostra quantas horas a lâmpada atual esteve em uso. O contador começa em zero hora e conta cada hora que a lâmpada fica em uso. Troque a lâmpada quando o brilho não for mais aceitável. Consulte “Substituindo a Lâmpada de Projeção” na página 1-27 para obter detalhes.

Resolução do computador

Mostra a definição da resolução do computador. Para alterá-la, vá para o Painel de Controle do computador e ajuste a resolução na guia Exibir. Consulte a documentação do computador para obter detalhes.

Taxa de atualização horizontal

Mostra o período de tempo que uma linha horizontal é exibida.

Taxa de atualização vertical

O período de tempo que um quadro do vídeo é exibido.

Status silenciar

Mostra se o áudio está mudo.

Fonte

Indica a fonte ativa (Computador analógico, Computador digital ou Vídeo).

Versão do software

Indica a versão do software do projetor. Essa informação é útil quando você precisa chamar um representante de suporte técnico da IBM.

Versão da tela de inicialização

Indica a versão da tela de inicialização do projetor. Essa informação é útil quando você precisa chamar um representante de suporte técnico da IBM.

Versão de reinicialização

Indica a versão do software de inicialização do projetor. Essa informação é útil quando você precisa chamar um representante de suporte técnico da IBM.

Manutenção e Detecção de Problemas

Esta seção descreve como:

• Limpar a lente
• Substituir a lâmpada de projeção
• Substituir as baterias no remoto
• Utilizar o recurso de trava de segurança
  • Detectar problemas no projetor

Limpando a lente

Siga estas etapas para limpar a lente de projeção:

1. Aplique um limpador de lente de câmera não abrasivo em um pano macio e seco.

- Evite utilizar uma quantidade excessiva do limpador.

- Limpadores abrasivos, solventes ou outros produtos químicos adstringentes podem riscar a lente.

1. Passe o pano de limpeza levemente sobre a lente em um movimento circular.

2. Se você não pretende utilizar o projetor imediatamente, recoloque a tampa das lentes.

CUIDADO:

A etiqueta a seguir indica uma superfície quente próxima.

Substituindo a Lâmpada de Projeção

AVISO:

Para evitar queimaduras, deixe o projetor esfriar por pelo menos 30 minutos antes de abrir a porta do módulo da lâmpada. Nunca remova o módulo da lâmpada enquanto a lâmpada estiver operando.

O contador de horas da lâmpada no menu Status conta o número de horas que a lâmpada esteve em uso. Após 1980 horas de uso, a mensagem "Change Lamp" aparece brevemente na tela, quando o projetor é ligado. Troque a lâmpada em um prazo de 20 horas. Após 2000 horas, o LED laranja pisca e a lâmpada não acende mais. Troque a lâmpada quando o brilho não for mais aceitável. Você pode solicitar novos módulos de lâmpada com o revendedor. Consulte Appendix A para obter mais detalhes.

Siga estas etapas para substituir a lâmpada de projeção:

1. Desligue o projetor desconectando o cabo de alimentação.

2. Aguarde 30 minutos para que o projetor esfrie completamente.

3. Vire o projetor em uma superfície suave e plana, e insira uma pequena chave de fenda ou outro objeto plano na lingüeta da porta do módulo da lâmpada.

4. Puxe a porta do módulo da lâmpada para cima e remova-a conforme mostrado.

Tome muito cuidado ao remover o módulo da lâmpada. No caso de o bulbo quebrar, pequenos fragmentos de vidro podem surgir. O módulo da lâmpada foi projetado para conter esses fragmentos, mas tenha cuidado ao remover o módulo da lâmpada.

Atenção: Este produto contém uma Lâmpada de Arco de Metal que contém Mercúrio. Descarte-a de acordo com as leis e os regulamentos locais.

1. Solte os dois parafusos não removíveis no lado de fora do módulo.

Nunca opere com a porta da lâmpada aberta ou removida. Isso interrompe o fluxo de ar e faz com que o projetor esquente muito.

1. Aperte e levante a presilha e levante o módulo para fora. Desfaça-se do módulo da lâmpada de uma maneira adequada ao ambiente.

Não solte o módulo da lâmpada ou toque o bulbo de vidro. O vidro pode quebrar e causar ferimentos.

1. Instale o novo módulo da lâmpada, certificando-se de alinhar os conectores da maneira adequada.
2. Empurre o módulo para dentro até que ele esteja nivelado com a caixa da parte inferior do projetor.
3. Aperte os parafusos no lado de fora do módulo.
4. Substitua a porta do módulo da lâmpada inserindo os ganchos da parte de trás da porta do módulo da lâmpada no projetor e pressionando a porta para encaixá-la no lugar. Se a porta do módulo da lâmpada não ajustar corretamente ou ficar para fora, remova a porta e recoloque o módulo da lâmpada.
5. Conecte o cabo de alimentação para ligar novamente o projetor.
6. Para redefinir o contador de horas da lâmpada na janela Status, pressione e mantenha pressionado o botão de volume - e, em seguida, pressione o botão do menu (mantendo ainda pressionado o botão de volume -) por 5 segundos. Verifique se o contador foi redefinido pressionando o botão do menu e exibindo o contador na janela Status.

Substituindo as Baterias no Controle Remoto

A duração das baterias depende da frequência e do tempo que você utiliza o controle remoto. Os sintomas de carga baixa de bateria incluem respostas estranhas quando você utiliza o controle remoto e um alcance de operação reduzido.

1. Vire o controle remoto na sua mão.

2. Deslize a tampa da bateria para a extremidade do controle remoto.

3. Remova as baterias antigas e desfaça-se delas de uma maneira adequada ao ambiente.
4. Instale duas baterias alcalinas AAA novas. Certifique-se de instalar cada uma na direção correta.
5. Deslize a tampa da bateria de volta ao lugar no controle remoto.

Utilizando a trava de segurança

O projetor possui um conector de segurança para ser utilizado com um sistema de bloqueio do computador. Vá para http://www.compu-lock.com para pedir informações. Consulte as informações que vêm com a trava para obter instruções sobre como prendê-la ao projetor.

Apêndice A. Detecção de Problemas

Problema: Não há nada na tela de projeção.

• Certifique-se de que o cabo de alimentação esteja adequadamente conectado a uma tomada elétrica CA em perfeito funcionamento. Certifique-se de que o cabo de alimentação também esteja adequadamente conectado ao projetor.
• Se o projetor estiver conectado a uma faixa de energia, certifique-se de que essa faixa esteja ligada.
• Certifique-se de ter removido a tampa das lentes de projeção na frente do projetor.
• Certifique-se de que a lâmpada esteja ligada.
• Verifique a lâmpada do projetor para certificar-se de que ela esteja seguramente conectada ao módulo da lâmpada. Consulte a “Substituindo a Lâmpada de Projeção” na página 1-27.
• Certifique-se de que os cabos não possuem nenhum pino torto.

Problema: A cor ou o texto não está sendo projetado.

- Pode ser necessário ajustar o brilho até que o texto fique visível. Consulte "Brilho", na página -17 para obter informações.

Problema: A resolução da tela não está correta.

- Certifique-se de que a placa de vídeo do computador esteja definida para uma resolução que não seja maior que 1280 x 1024.

Problema: A imagem não está centralizada na tela.

• Mova o projetor para reposicionar a imagem.
• Reposicione a imagem utilizando o software. Consulte "Posição horizontal" e "Posição vertical" na página 1-21
• Certifique-se de que o projetor forme um ângulo de 90 graus com a tela.

Problema: Apenas a tela de inicialização é exibida.

• Verifique se os cabos estão conectados corretamente.
• Verifique se a fonte de entrada adequada está conectada. Consulte a “fonte (apenas teclado) ou computador e vídeo (apenas controle remoto)” na pagina 1-14.
• Desligue o equipamento e ligue-o novamente na ordem correta. Consulte a documentação do computador para determinar a ordem correta.
• Certifique-se de que a porta de vídeo externa do computador móvel esteja ativada. Consulte “Ativação do computador portátil e móvel” no Apêndice B ou o manual do computador para obter detalhes.
• Certifique-se de que a placa de vídeo do computador esteja instalada e configurada corretamente.
• Certifique-se de que o computador possua uma placa de vídeo compatível. O projetor não é compatível com CGA, EGA ou SXGA.

Se estiver utilizando o Windows 98:

1. No desktop, dê um clique duplo em Meu Computador, dê um clique duplo em Painel de Controle e dê um clique duplo em Exibir.

2. Clique na guia Configurações.

3. Verifique área do desktop está definida para 1280 x 1024 ou menor.

Problema: A imagem é muito larga ou estreita para a tela.

• Ajuste o zoom ou o posicionamento do projetor.
• Ajuste a resolução da placa de vídeo se ela for maior que 1280 x 1024.

Problema: A imagem está fora de foco.

• Gire a lente de projeção para focalizar a imagem.
• Certifique-se de que a tela de projeção esteja a pelo menos 5 pés (1,5 m) do projetor.
• Verifique se a lente de projeção precisa ser limpa.

Problema: A imagem e os menus estão invertidos da esquerda para a direita.

- O modo de projeção traseira provavelmente está ligado. Desative a Projeção Traseira no menu Controles. A imagem imediatamente volta à projeção à frente. Consulte “Projeção traseira” na página 1-22.

Problema: O projetor exibe linhas verticais, "escorrimento," ou manchas.

- Ajuste o brilho. Consulte “Brilho” na página 1-17

- Verifique se a lente de projeção precisa ser limpa.

Problema: Não há som.

• Ajuste o volume.
• Verifique as conexões de áudio/entrada.
• Ajuste a fonte de áudio.

Problema: A imagem está "ruidosa" ou com faixas.

1. Desative o protetor de tela no computador.
2. Desative a Imagem Automática e ative-a novamente. Consulte "Imagem automática" na página 1-20
3. Desative a Imagem Automática e ajuste a sincronização e o rastreio manualmente para encontrar uma definição satisfatória. Consulte "Sincronização manual" e "Rastreio manual" na página 1-20.
4. O problema pode ser com a placa de vídeo do computador. Se possível, conecte o projetor a um computador diferente.

Problema: As cores projetadas não correspondem às cores do computador ou do video player.

- Da mesma maneira que existem diferenças nas exibições de diferentes monitores, existem, frequentemente, diferenças entre a imagem do computador e a i m agem projetada. Ajuste o brilho, o matiz ou o contraste do menu Vídeo. Consulte “Brilho,” “Matiz” e “Contraste” na página 1-17.

Problema: A lâmpada parece ficar mais escura.

- A lâmpada começa a perder brilho quando fica em uso por muito tempo. Substitua-a conforme descrito em “Substituindo a Lâmpada de Projeção” na página 1-27.

Problema: A lâmpada é desligada.

• Uma pequena oscilação de corrente pode fazer com que a lâmpada apague. Desligue o projetor, aguarde pelo menos um minuto e ligue-o novamente.
• Certifique-se de que as aberturas de ventilação não estejam bloqueadas.

- Certifique-se de que a lâmpada não esteja em uso por mais de 2000 horas. A lâmpada apaga automaticamente após 2000 horas. Consulte "Substituindo a lâmpada de projeção" na página 27.

Número da Peça: 33L3369

Impresso em Brazil

(1P) P/N: 33L3369
