MANUAL DE UTILIZADOR ONEGA675W CORBERO

Manual de Instruções

Introdução

Obrigado por escolher o nosso produto. Esperamos que goste de usar o aparelho.

Símbolos utilizados neste manual de instruções

As informações importantes para a sua segurança estão devidamente assinaladas. É essencial cumprir estas instruções para evitar acidentes e evitar danos no aparelho:

ATENÇÃO:

Avisa sobre riscos de saúde e indica possíveis riscos de ferimentos.

PRECAUÇÕES:

Refere-se a possíveis perigos no aparelho ou outros objetos.

NOTA: Destaca dicas e informações.

Informações gerais

Leia atentamente o manual de instruções antes de utilizar o aparelho e guarde as instruções e o recibo. Se entregar o aparelho a outra pessoa, também deve entregar o manual de instruções.

NOTA: As ilustrações deste manual de instruções podem diferir do aparelho ginal.

• Este aparelho foi concebido exclusivamente para uso privado e para a finalidade pretendida. Não se destina a uso comercial.
• Só deve ser utilizado conforme descrito no manual do utilizador. Não o utilize para qualquer outro fim. Qualquer outro uso será considerado contrário ao uso pretendido e poderá causar danos materiais ou danos pessoais.

- O aparelho só pode ser utilizado quando estiver corretamente instalado.

- Não usar ao ar livre. Manter afastado de fontes de calor, luz solar direta e humidade. Não tocar com as mãos húmidas.

- Não deixe o aparelho a funcionar sem vigilância.

- Quando não estiver em uso, por exemplo, para limpeza, manutenção do utilizador ou quando houver uma falha, desligue o aparelho e, se possível, ficha (puxe pela própria ficha e não pelo cabo) ou desligue o fusível.

- O aparelho e, se possível, o cabo elétrico devem ser inspecionados regularmente para detetar danos. Se for encontrado algum dano, o aparelho não deve ser utilizado.

- Por razões de segurança, é proibido modificar ou adulterar o aparelho.

- Para garantir a segurança das crianças, todos os elementos da embalagem devem ser mantidos fora do seu alcance (sacos plásticos, caixas, peças de poliestireno, etc.).

ATENÇÃO: Não permita que crianças pequenas brinquem com o saco plástico. Existe o perigo de asfixia!

Informações especiais de segurança

- Respeite as instruções do fabricante do seu fogão: verifique se é permitido um exaustor em cima do fogão e qual é a autorização de segurança necessária.

Para operação em modo extrator:

- Deve haver ventilação adequada na cozinha quando o exaustor é utilizado em conjunto com aparelhos a gás ou outros aparelhos que queimem combustível.

- Quando o exaustor e outros aparelhos elétricos estiverem em funcionamento ao mesmo tempo, a pressão na divisão não deve exceder 4 Pa (4x10-5 bar).

- O ar extraído não pode ser evacuado através de um tubo de escape utilizado para ou residual de aparelhos alimentados a gás ou outros aparelhos alimentados a outros combustíveis.

- Quando o ar de exaustão é evacuado, os regulamentos das autoridades locais relevantes devem ser cumpridos.

- Os requisitos das autoridades locais competentes devem ser respeitados.

- Siga as instruções de instalação fornecidas na secção "Instalação".

- Ao cuidado de: As superfícies acessíveis do exaustor podem atingir altas temperaturas quando utilizadas em conjunto com aparelhos de cozinha.

- Não utilize chamas abertas debaixo do exaustor. Frite alimentos apenas sob supervisão constante para evitar qualquer risco de incêndio.

- Ligue o fogão apenas quando houver tachos ou panelas no fogão. Risco de incêndio! O filtro pode estar danificado.

- Monitorize constantemente o fogão enquanto fritar os alimentos, pois o sobreaquecimento do óleo pode ser um risco de incêndio.

- Não verificar o estado dos filtros enquanto o exaustor estiver em funcionamento.

- NUNCA utilize o exaustor sem o filtro de alumínio anti gorduras.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade ou por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instruções relativas ao uso do aparelho de uma forma segura e compreender os perigos envolvidos.

- Assegure-se de que as crianças não brincam com este eletrodoméstico.

- As crianças não devem ser autorizadas a limpar ou fazer a manutenção deste eletrodoméstico a menos que tenham pelo menos 8 anos de idade e sejam supervisionadas por um adulto.

- O exaustor deve ser limpo regularmente. (Siga as instruções na secção "Limpeza e manutenção"). Há risco de incêndio se a limpeza não for feita de acordo com as instruções.

- Não tente reparar este aparelho sozinho. Contacte sempre um técnico autorizado. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço técnico autorizado, a fim de evitar qualquer risco.

Desembalar o aparelho

- Retire o aparelho da sua embalagem.

- Remova todo o material de embalagem, como sacos plásticos, material de enchimento, braçadeiras e embalagens de papelão.

- Para evitar perigos, inspecione o aparelho para verificar se há danos no transporte.

- Se houver algum dano, não opere o aparelho. Por favor, contacte o seu revendedor.

i NOTA:

Podem ter-se acumulado no aparelho resíduos de produção ou pó. Recomendamos a limpeza do aparelho de acordo com o capítulo "Limpeza e manutenção".

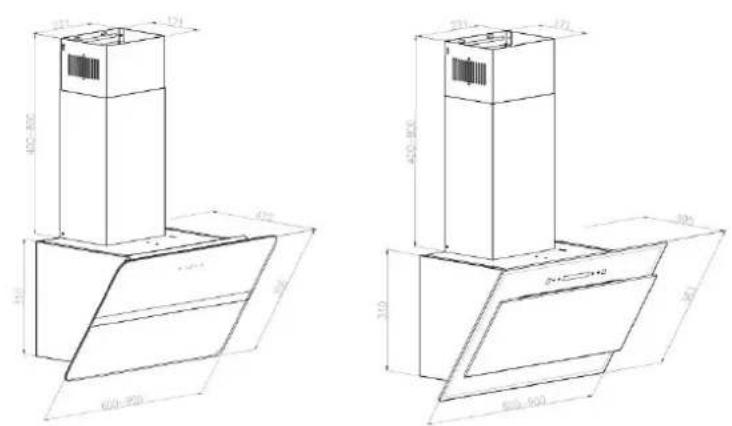

Visão geral do aparelho

1. Conduta telescópica em 2 peças
2. Corpo principal
3. Motor
4. Filtro
5. Moldura de vidro

Peças fornecidas

1 conduta exterior (inferior)

1 conduta interior (superior) sem ranhuras de ventilação 1 peça de ligação com válvulas antirretorno Inclui material de instalação e modelo de perfuração

Instalação

Deve ser deixada uma distância de segurança entre a placa e a parte inferior do exaustor:

A distância deve ser entre 60 - 80 cm. No caso de aparelhos a gás, a distância deve ser no mínimo de 65 cm. Se as instruções de instalação do fogão a gás especificarem uma distância maior, esta distância deve ser tida em conta.

Seleção da saída de fumos

Pode usar o exaustor de duas formas:

Modo extrator

ATENÇÃO:

• O ar extraído não pode ser evacuado através de um tubo de escape utilizado para ou residual de aparelhos alimentados a gás ou outros aparelhos alimentados a outros combustíveis.
• Quando o ar de exaustão é evacuado, os regulamentos das autoridades locais relevantes devem ser cumpridos.

O exaustor tem uma saída de ar na parte superior para extrair odores de cozinha para o exterior.

Normalmente, o ar extraído é evacuado verticalmente.

Se houver um recesso adequado acima da sua cozinha, o ar de exaustão é evacuado através dos módulos de parede e através da base deste recesso para o exterior.

Se a sua cozinha tiver uma conduta por baixo dos módulos de parede, a conduta de exaustão pode ser instalada de modo a que o ar de exaustão possa ser descarregado horizontalmente através da parede.

Modo de recirculação

Se não tiver uma abertura de exaustão direta para o exterior, o exaustor também pode ser operado em modo de recirculação (ou seja, sem uma abertura de exaustão para o exterior, o ar filtrado é devolvido à sala). Neste

caso, deve ser utilizado um filtro de carvão ativado como descrito na secção "Instalação do filtro de carvão ativado para modo de recirculação".

O filtro de carvão ativado não é fornecido. Pode encomendá-lo no seu revendedor ou loja de acessórios. Para encomendar, utilize o número de referência indicado nos "Dados técnicos".

Montagem

ATENÇÃO:

- Ao montar ou inserir o filtro extrator e o filtro de carvão vegetal, o aparelho não deve estar ligado à fonte de alimentação.

- Se os acessórios de montagem não forem utilizados, existe o risco de eletrocus

PRECAUÇÕES:

- Antes da instalação, verifique se a parede ou módulo de parede tem capacidade de carga suficiente para suportar o exaustor.

- Ao fazer furos na parede, deve sempre certificar-se de que não há fios elétricos ou outros objetos que possam danificar-se.

- Verifique se as aberturas de ventilação estão desobstruídas.

NOTA: Recomendações para a instalação

- Peça a outra pessoa para o ajudar com a instalação.

- Use luvas de proteção para evitar ferimentos causados por arestas afiadas.

- Determine a posição do exaustor centrado sobre a placa de cozedura, respeitando as distâncias de segurança especificadas.

- Marque os furos necessários para a montagem na parede usando o modelo de perfuração incluído. Verifique-os com um nível de bolha.

- Faça os 4 furos de ∅8 mm na parede e coloque as buchas.

- Em seguida, aperte os parafusos de montagem (4 x ST4*35) até que eles saiam cerca de 10 mm parede.

- Antes de pendurar a tampa, insira a peça de ligação com as válvulas antirretorno.

• Pendure o exaustor e aperte os parafusos através do corpo do exaustor. Verifique se a montagem está segura e a posição é horizontal.
• Retire o plástico protetor da conduta telescópica.

Para operação em modo extrator:

- Ligue um tubo extrator flexível (não fornecido) com um diâmetro interior de ∅ 150 mm ao elemento de ligação.

- Deslize a conduta interior (superior) ao longo do encaixe deslizante, para a conduta exterior (inferior). Verifique se a conduta interior está alinhada com os orifícios de ventilação da parte superior.

• Determine o comprimento da extensão da cobertura da conduta, puxando a conduta interior para cima ou deslizando de volta para a conduta exterior.
• Fixe a calha de montagem na extremidade superior da conduta.

Faça dois furos de ∅8 mm na parede e coloque as buchas. Utilize 2 parafusos ST4*35 mm para fixar a calha.

Para operação em modo extrator:

• Verifique se tubo flexível de exaustão está na posição correta e ligue-o à saída de exaustão para o exterior.
• Puxe para cima a tampa da conduta interior e fixe a unidade da conduta no lado da calha anteriormente montada, aparafusando os parafusos 2 x ST4*10 mm.

Instalação do filtro de carbono ativado para o modo de recirculação

- Retire a tampa e o filtro de alumínio para gorduras

• Coloque o filtro de carvão vegetal sobre a entrada de ar da conduta de extração. Verifique se os pinos de montagem da conduta de extração encaixam nas ranhuras de montagem do filtro de carvão vegetal. Rode o respetivo filtro no sentido dos ponteiros do relógio até que ele encaixe com um “clique”.
• Volte a colocar o filtro de alumínio para gorduras e feche a tampa.

Ligação elétrica

CUIDADO:

• A ligação à rede elétrica deve estar em conformidade com as regras e regulamentos locais.
• Uma ligação incorreta pode causar eletrocussão!
• Não modifique a ficha do aparelho. Se a ficha não encaixar corretamente na tomada, tenha a tomada correta instalada por um técnico de assistência autorizado.
• A acessibilidade à tomada deve ser assegurada para que o dispositivo possa ser desligado da alimentação em caso de emergência.
• Assegure-se de que a sua fonte de alimentação está de acordo com as especificações do aparelho. As especificações estão indicadas na placa de características.
• Ligue o cabo de alimentação a uma tomada de parede devidamente instalada e com ligação à terra.
• Se após a instalação a ficha já não estiver acessível, deve ser instalado um dispositivo de desconexão adequado para cumprir com a legislação em vigor.

Operação/ funcionamento

Exaustor decorativo

O diâmetro do fundo dos tachos e frigideiras deve ser ajustado ao tamanho da zona de cozedura.

Use tachos e panelas com fundos planos, pois fundos irregulares aumentam o consumo de energia.

Verifique se existe uma fonte de ar suficiente para que o exaustor funcione.

Ajuste a potência do ventilador à evolução da geração de vapor durante o processo de cozedura.

Para um ótimo desempenho do exaustor, instale-o de acordo com as instruções de instalação.

Mantenha a distância entre a borda superior da cozinha e a borda inferior do exaustor.

Limpe o filtro regularmente.

Verifique regularmente o filtro de carvão ativado e substitua-o, se necessário. Deslique o exaustor após o uso.

Se o seu exaustor tiver um temporizador para desligar, ative esta função.

Apaque a luz depois de cozinhar.

Informações de desmontagem segura para manutenção

Remova o filtro e as lâmpadas como descrito no manual.

Não estão previstas outras medidas para a desmontagem para manutenção.

Se desejar trocar componentes defeituosos, por favor contacte o nosso serviço de apoio ao cliente.

Pilhas não incluídas.

Informações de desmontagem para reciclagem, recuperação e eliminação do aparelho em fim de vida

Certifique-se de que a unidade está desligada da fonte de alimentação antes de remover quaisquer filtros da campânula.

Primeiro remova a chaminé.

Ao desmontar a tampa, não se esqueça de desapertar primeiro os parafusos inferiores e depois os superiores.

Para a reciclagem e recuperação dos recursos do aparelho, leve as lâmpadas e os vários filtros para:

- um ponto de recolha das autoridades públicas para eliminação de resíduos

- uma empresa especializada na eliminação

- um revendedor local de eletrodomésticos que removerá voluntariamente os eletrodomésticos antigos

O exaustor é operado por botões.

				DHAAW0	[YX66]
[2773]		On/Off			Pressione o botão liga/desliga para ligar o exaustor. visor acende-se e o exaustor funciona à velocidade 1. Prima novamente o botão para desligar o exaust
[sovesi]		Velocidade			“+” Aumentar velocidade“-” Reduzir a velocidade
		[03ZW]			Pressione o botão de luz para ligar as luzes LED, pressione-o novamente, as luzes LED estão apagada
[SAED]		Temporizador (início retardado-off)			atraso de 5 minutos

Nível de potência: O ajuste é apropriado se grandes quantidades de fumo e vapor precisarem de ser extraídas ou filtradas (por exemplo, ao fritar).

i NOTA:

Se for produzido muito vapor, o ventilador deve ser deixado a funcionar durante alguns minutos após terminar de cozinhar.

Limpeza e manutenção

ATENÇÃO:

• Desligue sempre o aparelho e desligue a ficha da rede antes de efetuar trabalhos de limpeza ou manutenção.
• Deixe o aparelho arrefecer antes de o limpar.
• Não utilize produtos de limpeza a vapor para limpar o aparelho, pois a humidade pode entrar nos componentes elétricos.

Existe o risco de eletrocussão! Os vapores quentes podem causar danos às peças de plástico.

- O'aparelho deve estar seco antes de ser usado novamente.

PRECAUÇÕES:

• Não utilize uma escova de arame ou outros itens afiados e abrasivos.
• Não use produtos de limpeza ácidos ou abrasivos.

Manutenção do exaustor decorativo

• Para limpar a superfície do exaustor, utilize um detergente suave e um pano macio para evitar riscá-la.
• O aparelho pode ser usado novamente depois de tudo ter secado devidamente.
• Se utilizar o exaustor decorativo em modo de recirculação, deve substituir regularmente o filtro de carvão ativado (consulte a secção “Substituição do filtro de carvão ativado”).

Limpeza do filtro de alumínio para gorduras

ATENÇÃO: Risco de incêndio!

Os resíduos de gordura no filtro de alumínio podem inflamar-se se expostos a altas temperaturas. Portanto, é importante que o filtro para gorduras seja limpo regularmente.

• Remova o filtro de alumínio para gorduras deslizando o trinco para trás no encaixe, empurre suavemente o filtro e puxe-o para a frente.
• Lave o filtro para gorduras numa solução de água quente e detergente neutro. Mergulhe o filtro na solução.
• Depois limpe com uma escova macia, enxague bem com água morna e deixe secar.
• O filtro para gorduras também pode ser lavado na máquina de lavar louça (até 60 °C). Pode ocorrer uma ligeira descoloração na máquina de lavar louça. Isto não afeta a função do filtro para gorduras.

Substituição do filtro de carvão ativado

O filtro de carvão ativado absorve odores e deve ser substituído pelo menos a cada seis meses, dependendo do uso.

Encomende o filtro de carvão vegetal no seu revendedor ou loja de acessórios. Para encomendar, utilize o número de referência indicado nos "Dados técnicos".

• Consulte a secção "Instalação do filtro de carvão ativado para o modo de recirculação".
• Retire o filtro de carvão velho girando-o no sentido contrário ao dos ponteiros do relógio.

Substituição da lâmpada

CUIDADO:

Antes de substituir a lâmpada, deixe-a arrefecer. Existe o risco de queimaduras! A lâmpada LED deve ser trocada por uma pessoa qualificada.

Especificações da lâmpada: LED, 2 x 1,5 W

• Retire o filtro de alumínio para gorduras.
• Abra a caixa de proteção preta da conexão de encaixe com uma ferramenta adequada.
• Puxe ligeiramente a lâmpada e desligue-a do conector.
• Ligue a nova lâmpada ao conector e feche a caixa de proteção.
• Reinsira a unidade de lâmpada de volta no conector até que ela encaixe no lugar.
• Volte a colocar o filtro de alumínio para gorduras.

Resolução de problemas

Antes de contactar um especialista autorizado

Problema	Possível causa / solução
O aparelho não funciona ou não funciona corretamente	- Tem o aparelho ligado à rede elétrica?- Já ajustou o nível de potência?
O aparelho não funciona bem	- Já ajustou o nível de potência?- A cozinha não está devidamente ventilada.- Limpe o filtro para gordura.- No modo de recirculação, verifique o filtro de carvão vegetal.- Verifique a saída de ar.
A luz não funciona	Verifique a lâmpada (consulte "Substituição da lâmpada").
Gotas de óleo	- Limpe o filtro para gordura.

i NOTA:

Se um problema persistir depois de seguir os passos acima, contacte o seu distribuidor ou com um técnico autorizado.

Corbero reserva-se o direito de fazer alterações técnicas e de design para incorporar o desenvolvimento contínuo do produto.

Este dispositivo foi testado de acordo com todas as diretivas CE atuais, tais como de compatibilidade eletromagnética e baixa tensão, e foi fabricado de acordo com as mais recentes normas de segurança

Dados técnicos

Modelo	VICTORIA960B/W	VICTORIA760B/W	VICTORIA660B/W	ONEGAA960B/W	ONEGAA660B/W
Fonte de alimentação	220-240 V~, 50 Hz	220-240 V~, 50 Hz	220-240 V~, 50 Hz	220-240 V~, 50 Hz	220-240 V~, 50 Hz
Fonte de alimentação	2*1.5W LED	2*1.5W LED	2*1.5W LED	2*1.5W LED	2*1.5W LED
Potencia nominal	168W	168W	168W	233W	233W
Classe de proteção	I	I	I	I	I
Peso líquido	aprox. 14 kg	aprox. 12kg	aprox. 11kg	aprox. 14 kg	aprox. 12kg
Classificação energética	A	A	A	A	A
Capacidade max de extração	594.2M3/H	594.2M3/H	594.2M3/H	705.2M3/H	705.2M3/H

Resumo das dimensõ es:

VICTORIA ONEGA

Eliminação

Significado do símbolo "Caixote do lixo"

Proteja o nosso meio ambiente; não deite fora equipamentos elétricos no lixo doméstico.

Devolva o equipamento elétrico que já não esteja a ser utilizado aos pontos de recolha designados para eliminação.

Isto ajuda a evitar os potenciais efeitos ambientais e sanitários da eliminação inadequada.

Isto irá contribuir para a reciclagem e outras formas de reutilização de equipamentos elétricos e eletrónicos.

Contacte as autoridades locais competentes para obter informações sobre como eliminar o seu equipamento.

ATENÇÃO:

Se o aparelho tiver de ser retirado de serviço ou eliminado, remova ou desative os fechos e parafusos existentes.

Corberō

COOKER HOOD

VICTORIA

ONEGA

O exaustor é operado por botões.

A apresentação da factura de compra acompanhada deste certificado de garantia é indispensável.

Riscos cobertos.

Este aparelho está garantido contra qualquer avaria, desde que se destine ao uso doméstico, reparando-o dentro do período degarantia e apenas pela rede SAT autorizada.

Nosos eletrodomésticos Corberó têm garantia legal do fabricante que cobre qualquer avaria ou defeito por 36 meses, a partir dadata da fatura de 1º de janeiro de 2022. Se necessário, cuidamos de qualquer eventual incidente desde que seja devido a um componente ou fabricação defeituoso falta.

Exceções de garantia.

• Que a data do certificado não coincida com a data de venda da fatura original.
• Avarias causadas por pancadas, quedas ou qualquer outra causa de força maior.
• Se o dispositivo foi adulterado por pessoal não autorizado.
• Avarias produzidas ou derivadas como resultado de uso indevido, defeitos de instalação, fazendo alterações nodispositivo que alteram seu funcionamento.
• Comissionamento, manutenção, limpeza, componentes sujeitos a desgaste, lâmpadas, peças estéticas, oxidação, plásticos, borrachas, invólucros e vidros.
• Fornos de microondas (exceto os embutidos) e fornos de mesa em caso de qualquer incidência de operação, devem ser levados ao serviço técnico mais próximo pelo cliente. Eles não são recolhidos ou reparados em casa.
• Garantia térmica elétrica. Garantia de 3 anos incluindo despesas de deslocação e mão-de-obra que correspondam à reparação do produto, devendo ter manutenção a cada 12 meses. Especialmente se instalou um aparelho a gás, tenha em atenção como proprietário da instalação, a obrigação de realizar uma revisão completa do equipamento, (de acordocom o Decreto-Lei n.º 84/2021. Lo thermos eléctricos e caldeiras que incluam acumuladores de água quente, para o benefício da Garantia a aplicar, é obrigatório que o ânodo de magnésio esteja operacional e que desempenhe a função de protecção de forma adequada. ser verificado a cada dois anos no Serviço Oficial e renovado quando necessário Periodicidade que deve ser anual nas áreas com águas críticas (teor de CaCO₃ superior a 200mg/L, ou seja, a partir de 20ºfH de dureza) Depósitos sem o estado correto do ânodo de proteção não estão cobertos pela garantia Independentemente do tipo de tanque ou produto, todas as válvulas de aquecimento ou de sobrepressão de água quente sanitária devem ser canalizadas para evitar danos e na casa devido a descargas de água. A garantia do produto não cobre danos causadospela não canalização da água derramada por esta válvula. Garantia das estufas a Pellets, Fogões a gás, é necessário ter a acreditação de arranque do oficial Corberó SAT, para beneficiar do serviço de garantia de 3 anos.

"ESTAS EXCEÇÕES ANULAM A GARANTIA, SENDO A REPARAÇÃO POR CONTA DO CLIENTE." Período

abrangido em dispositivos de acordo com a lei de garantias na venda de bens de consumo A lei atual é "Decreto-Lei n.º 84/2021"

Serviço Técnico Oficial:

351 225 191 300
