MANUAL DE UTILIZADOR ES-LV9N PANASONIC

• Limpeza em profundidade p. 197
• Substituição da lâmina exterior do sistema e das lâminas interiores p. 198
• Para proteção ambiental e reciclagem dos materiais p. 206
• Especificações p. 207

Obrigado por adquirir este produto Panasonic. Antes de utilizar este aparelho, leia estas instruções completamente e guarde-as para futuras consultas.

• Como utilizar p. 194
• Resolução de problemas p. 202
• FIN Preparação p. 191
• Perguntas mais frequentes p. 201

Identificação das peças.......................... 191

Utilização prevista................................... 190 Quando a luz de nível baixo/luz de estado acende......................................... 200

Precauções de segurança............ 186

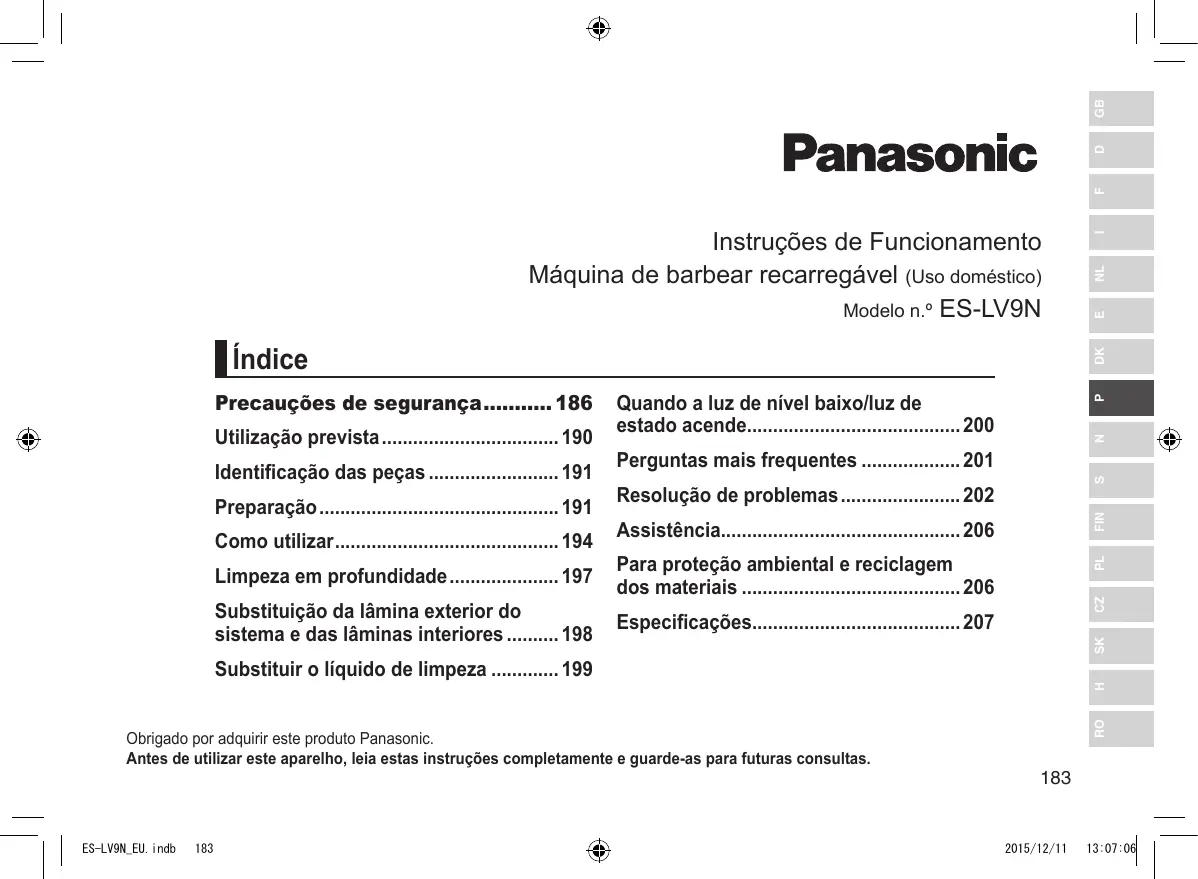

Instruções de Funcionamento Máquina de barbear recarregável (Uso doméstico) Modelo n.º ES‑LV9N

2015/12/11 13:07:06 Aviso

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento de utilização caso tenham recebido supervisão ou instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.
• O cabo de alimentação não pode ser substituído. Se o cabo estiver danificado, deve substituir o transformador de CA.

• Não utilize qualquer outro dispositivo além do transformador de CA e do carregador auto limpante incluídos.

• Este aparelho de barbear molhado/a seco pode ser usado para um barbear molhado com espuma de barbear ou para um barbear a seco. Poderá usar este aparelho de barbear, à prova de água, no duche e lavá-lo em água. O símbolo seguinte significa que o aparelho é adequado para utilização no banho ou no duche.

2015/12/11 13:07:06 Precauções de segurança Para reduzir o risco de ferimentos, morte, choque elétrico, incêndio e danos materiais, respeite sempre as precauções de segurança apresentadas em seguida. Explicação dos símbolos Os símbolos seguintes são utilizados para classificar e descrever o nível de perigo, ferimentos e danos materiais causados quando as instruções não são respeitadas e o aparelho é utilizado incorretamente. PERIGO Indica um perigo potencial que resultará em ferimentos graves ou morte. ADVERTÊNCIA Indica um perigo potencial que poderá resultar em ferimentos graves ou morte. CUIDADO Indica um perigo que poderá resultar em ferimentos menores ou danos materiais. ADVERTÊNCIA ►►Este produto Este aparelho de barbear tem uma bateria recarregável incorporada. Não a lance no fogo, não aplique calor, nem a carregue, use ou deixe num ambiente com uma temperatura elevada. - Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão. Não modifique nem repare o aparelho pelos seus próprios meios. - Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos. Contacte um centro de assistência autorizado para reparar o aparelho (substituição da bateria, etc.). Nunca desmonte o aparelho, exceto quando proceder à sua eliminação. - Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos. Os símbolos seguintes são utilizados para classificar e descrever o tipo de instruções a respeitar. Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que não deve ser realizado. Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que tem de ser seguido para utilizar o aparelho em segurança.

2015/12/11 13:07:06 Desligue o transformador de CA quando lavar o aparelho de barbear. - Se não o fizer, poderá ocorrer um choque elétrico ou ferimentos.

Limpe periodicamente a ficha de alimentação e a ficha do aparelho para impedir a acumulação de pó. - Se não o fizer, poderá ocorrer um incêndio devido a uma falha de isolamento causada por humidade. FIN Não ligue nem desligue o transformador da tomada elétrica com uma mão molhada. - Caso contrário, poderá ocorrer um choque elétrico ou ferimentos. Certifique-se sempre de que o aparelho é utilizado numa fonte de alimentação que corresponda à tensão nominal indicada no transformador de CA. Insira completamente o transformador. - Se não o fizer, poderá ocorrer um incêndio ou choque elétrico.

►►Alimentação elétrica Não utilize o aparelho de forma que exceda a potência nominal da tomada elétrica ou da instalação elétrica. - Exceder a potência nominal ao ligar demasiadas fichas à tomada elétrica poderá causar um incêndio devido a sobreaquecimento.

Pare imediatamente de utilizar o aparelho e remova o transformador se ocorrer uma anormalidade ou falha. - Se não o fizer, poderá ocorrer um incêndio, um choque elétrico ou ferimentos. <Casos de anormalidade ou falha>

• •A unidade principal, o carregador auto limpante , o transformador ou o cabo está deformado ou anormalmente quente.
• •A unidade principal, o carregador auto limpante, o transformador ou o cabo cheira a queimado.
• •É emitido um som anormal durante a utilização ou carregamento da unidade principal, do carregador auto limpante, do transformador ou do cabo. - Solicite imediatamente a inspeção ou reparação num centro de assistência autorizado.

►►Em caso de uma anormalidade ou falha Não mergulhe o transformador de CA nem o carregador auto limpante em água nem os lave com água. Não coloque o transformador de CA nem o carregador auto limpante por cima ou próximo de um lavatório ou de uma banheira com água. Nunca utilize o aparelho se o transformador de CA estiver danificado ou se a ficha de alimentação encaixar com folga na tomada elétrica. Não danifique, modifique nem dobre, puxe ou torça com força o cabo. Além disso, não coloque nada pesado em cima do cabo nem o comprima. - Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

2015/12/11 13:07:06 ADVERTÊNCIA ►►Prevenção de acidentes As pessoas que usam um dispositivo eletrónico médico implantado, tal como um pacemaker, não devem deixar este aparelho entrar em contacto com a pele onde o dispositivo está implantado. - Caso contrário, poderá ocorrer um acidente ou problema de saúde. Não o coloque ao alcance de crianças ou bebés. Não os deixe utilizar o aparelho. - Colocar peças ou acessórios na boca pode causar um acidente ou ferimentos. Se for ingerido detergente ou óleo acidentalmente, não provoque o vómito. Beba uma grande quantidade de água e contacte um médico. Se o detergente ou óleo entrar em contacto com os olhos, lave de imediato e abundantemente com água corrente e consulte um médico. - O incumprimento destas instruções pode resultar em problemas físicos. Se o detergente entrar em contacto com a pele, lave de imediato e meticulosamente com sabão. Se sentir irritação da pele em qualquer parte do corpo, pare imediatamente a utilização e contacte um médico. - O incumprimento destas instruções pode resultar em lesões corporais ou ferimentos na pele. CUIDADO ►►Proteção da pele Não utilize força excessiva ao aplicar a lâmina exterior do sistema contra o lábio ou outras zonas da cara. Não aplique a lâmina exterior do sistema diretamente sobre manchas ou feridas na pele. Não toque na secção da lâmina (secção metálica) da folha metálica interior. - Caso contrário, poderão ocorrer ferimentos na pele ou nas mãos. Não exerça pressão excessiva na lâmina exterior do sistema. Além disso, não toque na lâmina exterior do sistema com os dedos ou unhas quando estiver em utilização. Não utilize este aparelho para o cabelo nem em qualquer outra parte do corpo. - Se o fizer, poderão ocorrer ferimentos na pele ou reduzir a vida útil da lâmina exterior do sistema. Não retire o aparelho de barbear do carregador auto limpante enquanto estiver a usar o modo “Automático” ou o modo “Secar/Carregar”. - Caso contrário, poderão ocorrer queimaduras devido às altas temperaturas existentes à volta das lâminas. Verifique se a lâmina exterior do sistema tem fissuras ou deformações antes de a utilizar. - Se não o fizer, poderão ocorrer ferimentos na pele. Coloque a tampa protetora no aparelho de barbear quando tiver de o transportar ou pretender arrumá-lo. - Se não o fizer, poderão ocorrer ferimentos na pele ou reduzir a vida útil da lâmina exterior do sistema.

2015/12/11 13:07:06 Não deixe cair e evite que o aparelho bata contra outros objetos. - Caso contrário, poderão ocorrer ferimentos. Não utilize detergente para qualquer outra finalidade que não a lavagem das lâminas do aparelho de barbear. - A utilização do detergente com outros produtos pode causar descoloração ou fendas.

Limpe imediatamente qualquer líquido de limpeza que tenha sido derramado. - O contacto prolongado pode causar a descoloração de produtos de cabedal ou de pavimentos em madeira. A bateria recarregável destina-se a ser utilizada apenas com este aparelho. Não use a bateria com outros aparelhos.

• •Não deite a bateria para o fogo nem a aqueça.
• •Não bata, desmonte, modifique nem perfure com um prego.
• •Evite que os terminais positivo e negativo da bateria entrem em contacto através de objetos metálicos.
• •Não guarde a bateria juntamente com peças metálicas, tais como ganchos de cabelo.
• •Não carregue, utilize nem deixe a bateria em locais onde fique exposta a altas temperaturas, tais como sob a luz direta do sol ou próximos de outras fontes de calor.
• •Nunca retire o revestimento do tubo. - Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

O aparelho de barbear não deve ser usado por familiares ou outras pessoas. - Tal poderia provocar uma infeção e/ou uma inflamação. PERIGO FIN Não desligue o transformador ou a ficha do aparelho agarrando no cabo. - Caso contrário, poderá ocorrer um choque elétrico ou ferimentos. Manuseamento da bateria removida ao eliminá-la

Não permita que objetos de metal ou lixo se colem à ficha de alimentação ou à ficha do aparelho. - Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito. Tenha cuidado quando abrir o detergente, pois o bocal é afiado. - O incumprimento desta instrução pode causar ferimentos.

Não enrole o cabo à volta do transformador quando o arrumar. - Caso contrário, o fio no cabo poderá partir-se com a carga e ocorrer um incêndio devido a um curto-circuito.

►►Precauções a ter em conta Desligue o transformador da tomada elétrica quando não estiver a carregar. - Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido à fuga elétrica resultante da deterioração do isolamento.

2015/12/11 13:07:06 ADVERTÊNCIA Depois de retirar a bateria recarregável, mantenha-a fora do alcance de crianças e bebés. - A bateria irá prejudicar o organismo se for ingerida acidentalmente. Se isso acontecer, consulte imediatamente um médico. Se ocorrer uma fuga do líquido da bateria, tome as medidas indicadas a seguir. Não toque na bateria com as mãos desprotegidas. - O líquido da bateria poderá provocar cegueira se entrar em contacto com os olhos. Não esfregue os olhos. Lave imediatamente com água limpa e consulte um médico. - O líquido da bateria poderá provocar inflamação ou ferimentos se entrar em contacto com a pele ou vestuário. Lave abundantemente com água limpa e consulte um médico. Utilização prevista

• • Barbeie-se com espuma durante pelo menos três semanas e note a diferença. É necessário algum tempo para se habituar ao aparelho de barbear Panasonic molhado/seco porque a sua pele e barba precisam de cerca de um mês para se ajustarem a qualquer novo método de barbear.
• • Não permita que a lâmina exterior do sistema entre em contacto com objetos sólidos. Caso contrário, as lâminas poderão ficar danificadas, pois são muito finas e deformam-se facilmente.
• • Não seque a unidade principal utilizando um secador ou um aquecedor com ventilador. Caso contrário, poderá ocorrer uma falha ou a deformação das peças.
• • Não deixe o aparelho de barbear com a estrutura da lâmina desmontada em locais onde fique exposto à luz direta do sol. Caso contrário, a borracha à prova de água poderá deteriorar-se, diminuindo a qualidade da função à prova de água e podendo provocar uma falha.
• • Após utilização, guarde o aparelho de barbear num local com pouca humidade. Se não o fizer, poderá provocar uma falha devido a condensação ou ferrugem.
• • Não deixe o detergente em locais com temperaturas elevadas. Caso contrário, poderá deteriorar-se.
• • Mantenha as duas lâminas interiores introduzidas. Se estiver introduzida apenas uma das lâminas interiores, o aparelho de barbear poderá ficar danificado.
• • Se limpar o aparelho de barbear com água, não use água salgada nem água quente. Não submerja o aparelho de barbear em água durante muito tempo.

• • Introduza lentamente o aparelho de barbear no carregador auto limpante, com cuidado para não danificar a lâmina exterior do sistema.

FIN Retire a tampa protetora [A1] enquanto pressiona os lados da tampa e de seguida insira o aparelho de barbear no carregador auto limpante.

Na altura da compra poderão existir gotículas de água no carregador auto limpante, mas isso não implica qualquer problema em termos de higiene ou desempenho. (Trata-se de um resíduo da água destilada utilizada para o teste de desempenho.)

A Corpo principal > Terminal posterior do corpo principal 1 Tampa protetora 2 Lâmina exterior do sistema B Carregador auto limpante 3 Estrutura da lâmina ? Terminais de carregamento 4 Rolos suaves @ Botão de remoção da

• Ajudam a deslizar mais unidade de líquido de limpeza facilmente sobre a pele. A Porta de entrada 5 Botões de libertação da B Tomada do carregador auto estrutura da lâmina limpante 6 Interruptor de C Alavanca de libertação do funcionamento bloqueio 7 Painel luminoso D Filtro do líquido de limpeza Unidade de líquido de a. Indicador luminoso do limpeza tempo de uso Luz de estado b. Indicador luminoso da Luz de nível baixo capacidade da bateria Luz de limpeza c. Luz do sensor de Luz de secar barbear ( ) Botão seletor d. Luz de limpeza ( ) C Transformador de CA e. Luz de bloqueio do (RE7‑87) interruptor ( ) Transformador f. Luz de verificação das Ficha de alimentação lâminas ( ) Cabo g. Luz de indicação de Ficha do aparelho carregamento ( ) 8 Tomada do aparelho 9 Parte externa : Botões de libertação da lâmina exterior do sistema ; Lâminas interiores < Aparador = Punho do aparador Acessórios D Estojo de viagem E Pincel de limpeza F Óleo G Detergente especial (Detergente) H Instruções de Funcionamento I Cartão de Garantia Ligue o transformador [CK] a uma tomada elétrica.

• • Verifique se a luz de indicação de carregamento ( ) se acende.
• • O carregamento está concluído após aproximadamente 1 hora.

Identificação das peças

Desligue o transformador quando o carregamento estiver concluído. Durante o carregamento Após completar o carregamento

• Se existir ruído de rádio ou de outra fonte enquanto utiliza o aparelho de barbear, desloque-se para outro local para usar o aparelho. Carregamento sem o carregador auto limpante
• Limpe quaisquer gotas de água da tomada do aparelho.

acende. O número do indicador luminoso da capacidade da bateria irá aumentar à medida que o carregamento prossegue. O indicador luminoso da capacidade da bateria e irão acender-se e, em seguida, apagar-se ao fim de 5 segundos. Notas

• Quando carrega o aparelho de barbear pela primeira vez, ou quando não o usa há mais de 6 meses, o tempo de carregamento pode mudar ou a luz de indicação de carregamento ( ) pode não se acender durante alguns minutos. A luz acabará por acender-se se mantiver o aparelho em carregamento.
• A temperatura ambiente recomendada para o carregamento é de 10 – 35 °C. Poderá demorar mais tempo a carregar ou a luz de indicação de carregamento ( ) piscará rapidamente e a bateria poderá não ser carregada corretamente se estiver sujeita a temperaturas extremamente elevadas ou baixas.
• O aparelho de barbear pode ser utilizado durante, aproximadamente, 2 semanas se a bateria estiver completamente carregada. (Com base numa utilização diária de 3 minutos para um barbear a seco) O número de dias de utilização varia em função das seguintes condições: - Espessura da barba - Pressão aplicada sobre a pele - Temperatura ambiente - Frequência de utilização do modo de limpeza de vibração sónica

Introduza a ficha do aparelho [C] no aparelho de barbear

Ligue o transformador [C] a uma tomada elétrica. Desligue o transformador quando o carregamento estiver concluído.

Nota Não pode usar o aparelho de barbear enquanto este estiver a carregar a bateria.

2015/12/11 13:07:09 Deite água da torneira (1) e detergente (2) na unidade de líquido de limpeza.

• • Se o carregador auto limpante estiver inclinado, ou sobre uma superfície mole, como um tapete, a alavanca de libertação do bloqueio não irá encaixar corretamente no carregador. Neste caso, não será possível retirar a unidade de líquido de limpeza.

• • Para substituir o líquido de limpeza, consulte a página 199.
• • Use exclusivamente o detergente especial do carregador auto limpante para aparelhos de barbear Panasonic. Não o fazer pode causar uma avaria ou falha.
• • Não agite o carregador auto limpante. Se o fizer, poderá causar um derrame ou reduzir o número de dias de utilização do líquido de limpeza.
• • Pode utilizar o líquido de limpeza aproximadamente 30 dias, se o utilizar uma vez por dia. (Isto dependerá da espessura da barba e da temperatura ambiente.)

Prima o botão de remoção da unidade de líquido de limpeza (1) e retire a unidade de líquido de limpeza (2) numa superfície resistente e plana.

A limpeza pode começar imediatamente após a utilização, se preparada com antecedência.(Veja a pág. 196.)

• • Retire o transformador de CA do carregador auto limpante. Insira lentamente a unidade de líquido de limpeza [BE] no carregador auto limpante [B] até fazer um clique.

Preparação do líquido de limpeza

• • Tenha cuidado para não deixar a água ultrapassar a linha de nível de água (a).
• • Verta toda a embalagem do detergente.

Quando terminar, prima Durante a utilização

Depois de usar Desfazer a barba

• • Funcionará o “sensor de barbear”, que ajusta automaticamente a potência, em função do tamanho da barba. Irá barbear com elevada potência as zonas em que a barba é mais espessa, reduzindo a potência nas zonas em que a barba é fina, para reduzir a pressão na pele.
• • Não é possível ligar o aparelho quando a luz de bloqueio do interruptor ( ) está intermitente, pois o interruptor de funcionamento está bloqueado. Prima o interruptor de funcionamento durante mais de 2 segundos para o desbloquear. (Veja a pág. 195.) Dicas para um melhor barbear Aplique toda a lâmina exterior do sistema perpendicularmente sobre a pele e barbeie deslizando lentamente o aparelho de barbear sobre o rosto, contrariamente ao poro da barba.
• • A barba por baixo do queixo e à volta do pescoço pode ser melhor barbeada esticando a pele, para que a barba fique em pé.
• • Para evitar danos na lâmina exterior do sistema, não utilize apenas uma parte da lâmina exterior do sistema. O tempo de uso e a capacidade restante da bateria são apresentados e, em seguida, apagam-se ao fim de 7 segundos.
• • O tempo usado volta a [0’00”] após 10 minutos.
• • A luz do sensor de barbear ( ) pisca. O tempo de uso e a capacidade restante da bateria piscam alternadamente e, em seguida, apagam-se ao fim de 8 segundos. Quando a carga da bateria for baixa Aparece “10%” e “ ” pisca.
• • Pode barbear 1 a 2 vezes após aparecer “10%”. (Isto dependerá da utilização.) Notas
• • O aparelho poderá não funcionar em ambientes com uma temperatura de, aproximadamente, 5 °C ou inferior.
• • O sensor de barbear pode não responder em função do tipo e quantidade do gel de barbear. Esta situação é normal.
• • Consoante a espessura da barba ou da quantidade de pelos cortados existentes na cabeça do aparelho de barbear, o sensor de barbear pode não responder e o som de funcionamento pode não mudar. Esta situação não é anómala.
• • Para evitar um manuseamento errado, coloque os dedos no apoio do dedo enquanto usar o aparelho de barbear.

LOCK ► Utilização do aparador

1. Deslize o punho do aparador para a

posição “ ” de forma a que o aparador fique na posição vertical.

• A luz de bloqueio do interruptor ( ) irá acender-se e, em seguida, apagar-se ao fim de 5 segundos.
• O aparelho de barbear irá parar de funcionar. FREE Mantenha o botão superior (a)premido e deslize o punho do aparador para baixo para baixar o aparador. FREE LOCK FIN

e, em seguida, solte-o.

• O aparelho de barbear começa a funcionar. FREE A cabeça do aparelho de barbear irá mover-se para chegar a todas as zonas. LOCK Pode bloquear a posição da cabeça do aparelho de barbear.

Bloquear o interruptor de funcionamento Pode alterar a ação do eixo.

Bloquear/desbloquear o interruptor de funcionamento ► Substituição da cabeça do aparelho de barbear

• O modo de limpeza de vibração sónica é ativado quando o interruptor de funcionamento é premido mais de 2 segundos quando o aparelho de barbear não estiver em funcionamento (o interruptor não está bloqueado). (Veja a pág. 197.) Não é possível barbear neste modo.

2. Assim que o aparelho de

2 segundos. barbear começar a funcionar, solte o

• A luz de bloqueio do interruptor ( ) irá apagar-se.

Desbloquear o interruptor de funcionamento Dicas para uma melhor utilização Aplique a extremidade do aparador perpendicularmente à pele e mova para baixo.

2015/12/11 13:07:12 Limpar, secar, carregar Recomendamos que limpe o aparelho de barbear após cada utilização.

Insira o aparelho de barbear no carregador auto limpante [B] e 1 ligue o transformador [CK] a uma tomada elétrica. (Veja a pág. 191.)

O modo “Carregar” começa quando encaixar o aparelho de barbear. Pode mudar o modo premindo o botão seletor. A luz de limpeza e a luz de secar acendem e o modo “Automático” terá início aproximadamente 6 segundos depois.

• • Não é possível mudar o modo depois de o modo “AUTO” ter iniciado. Limpar 10 min.

Mudar o modo do carregador auto limpante

• • Verifique se a luz de indicação de carregamento ( ) se acende.
• • Quando a luz de nível baixo ou a luz de estado se acender, consulte a página 200.

Lave o aparelho de barbear com água ou um pincel de limpeza uma vez por mês. (Ver páginas 197 e 198.) A secção do tronco da unidade principal (a), a peça encaixada à lâmina interior (b), o aparador, os orifícios da lâmina exterior do sistema, etc., não podem ser limpos com o carregador auto limpante. Carregamento 0 a 60 min. *Quando a temperatura ambiente do carregador auto limpante é baixa (aprox. 15 °C ou inferior), o processo de secagem demora até 170 min. Depois de concluído o modo selecionado, retire o transformador. Modo automático (Limpar/Secar/Carregar) Modo secar/carregar (Secar/Carregar) Notas

• • Não prima o botão de remoção da unidade de líquido de limpeza durante a limpeza, pois pode ocorrer um derrame do líquido, provocando uma avaria.
• • O tempo de secagem pode aumentar com uma temperatura ambiente de aproximadamente 15 °C ou inferior. A função Limpar ou Secar pode não funcionar em temperaturas extremamente baixas (aproximadamente 0 °C ou inferior).
• • O detergente inclui um componente lubrificante, de forma a manter um barbear suave sem ser necessária a aplicação de óleo.

Assim será mantido o movimento suave da lâmina e um barbear confortável.

1. Aplique uma gota de óleo na lâmina

exterior do sistema.

2. Levante o aparador e aplique uma gota de óleo.

3. Ligue o aparelho de barbear e faça-o funcionar durante

aproximadamente cinco segundos.

4. Desligue o aparelho de barbear, e limpe qualquer excesso de

óleo na lâmina exterior do sistema com um pano macio.

3. Depois de concluído o modo selecionado, retire o transformador.

• Consulte a página 199 para encaixar e retirar a parte externa.
• Os salpicos de água serão reduzidos se enxaguar o aparelho de barbear através do modo de limpeza de vibração sónica.
• Depois de enxaguar o aparelho de barbear com água, agite-o algumas vezes para cima e para baixo para eliminar o excesso de humidade e de seguida limpe todas as gotas de água com um pano seco. Carregamento 0 a 60 min.

Retire a parte externa [A9] e lave com água corrente. Secar 180 min.

duas vezes. A luz de secar acende e o modo “Secar/Carregar” terá início aproximadamente 6 segundos depois.

• É possível mudar para o modo “Automático” mesmo depois de o modo “Secar/Carregar” ter iniciado. Prima durante mais de 2 segundos para ativar o modo de limpeza de vibração sónica.

• O salpico de espuma será suprimido.
• As luzes indicadoras luminoso da capacidade da bateria piscam por ordem.
• Após cerca de 20 segundos, apaga automaticamente, ou pode apagar a luz premindo o interruptor de funcionamento.

Aplique sabonete e água à lâmina exterior do sistema [A2]

1. Insira o aparelho de barbear no

carregador auto limpante e ligue o transformador a uma tomada elétrica.

• Verifique se a luz de indicação de carregamento ( ) se acende.

Limpeza com água Encaixe a parte externa e seque com o carregador auto limpante [B]

Limpeza em profundidade

2015/12/11 13:07:14 ►►Secar o aparelho de barbear sem o carregador auto limpante Deixe o aparelho de barbear secar à sombra, evitando a luz do sol direta e de seguida aplique óleo. Notas

• • Tenha cuidado para não bater com o corpo principal no lavatório ou em qualquer outro objeto enquanto secar a água. Caso contrário, pode causar uma avaria.
• • Não limpe com diluentes, benzina, álcool, etc. Caso contrário, poderá ocorrer uma falha, quebra ou descoloração das peças. Limpe com água e sabão dissolvido.
• • Não utilize nenhum detergente de cozinha ou casa de banho à exceção de sabão para as mãos. Caso contrário, poderá ocorrer uma falha.
• • Não utilize o carregador auto limpante enquanto permanecerem gotas de água ou sabão no aparelho de barbear. Caso contrário, pode alterar o nível de concentração ou composição do líquido de limpeza na unidade de líquido de limpeza, o que pode degradar a limpeza, a esterilização, a lubrificação e o desempenho de secagem. Isto pode também causar o derrame de líquido de limpeza do carregador auto limpante. Limpeza com o pincel Retire a parte externa e as lâminas interiores. (Veja a pág. 199.) ►►Limpar com o pincel comprido Limpe a parte externa [A9], a lâmina exterior do sistema [A2], o corpo do aparelho de barbear [A] e o aparador [A<], utilizando o pincel comprido. ►►Limpar com o pincel curto
• • Limpe as lâminas interiores [A;] utilizando o pincel curto deslocando-o na direção apresentada.
• • Não mova o pincel curto na direção perpendicular às lâminas, pois poderá danificar e tornar as lâminas interiores rombas. Substituição da lâmina exterior do sistema e das lâminas interiores aparece no painel luminoso uma vez por ano. (Com base numa utilização diária de 3 minutos) Recomenda-se que verifique a lâmina exterior do sistema e as lâminas interiores quando isto aparecer. Prima o interruptor de funcionamento durante mais do que 30 segundos para desligar . Mesmo que não se desligue imediatamente após a substituição, será automaticamente desligado dentro de aproximadamente 7 utilizações. lâmina exterior do sistema uma vez por ano lâminas interiores uma vez de 2 em 2 anos

Limpe suavemente quaisquer resíduos de barba presos ao interior do tabuleiro de limpeza (a) com um pano ou lenço de papel embebido em água.

1. Remova as lâminas interiores [A;], uma de cada

2. Introduza as lâminas interiores, uma de cada vez.

• • Pode limpar com o filtro do líquido de limpeza removido. Após a limpeza, não se esqueça de colocar o filtro do líquido de limpeza.

• • Limpe os cantos e partes irregulares do tabuleiro de limpeza com um cotonete embebido em água.

►►Substituição das lâminas interiores Nota Não deite fora a estrutura da lâmina. Retire o antigo líquido de limpeza. FIN

1. Prima os botões de libertação da lâmina exterior

do sistema [A:] e puxe para baixo a lâmina exterior do sistema [A2].

2. Alinhe a marca ( ) da estrutura da lâmina e a

marca ( ) da lâmina exterior do sistema e fixe-as de modo seguro até ouvir um clique.

• • Não prima os botões de libertação da lâmina exterior do sistema com força excessiva. Caso contrário, a lâmina exterior do sistema poderá ficar dobrada e não será possível encaixá-la completamente na estrutura da lâmina.

►►Substituição da lâmina exterior do sistema

Depois de rodar a marca ( ) da estrutura da lâmina para a frente, fixe firmemente a parte externa [A9] no aparelho de barbear. Se a luz de estado acender durante 5 segundos quando o botão seletor for premido, o líquido de limpeza necessita de ser substituído.

• • Mesmo que a luz de estado não se acenda, substitua o líquido de limpeza após 6 meses.

Prima os botões de libertação da estrutura da lâmina [A5] e levante a parte externa [A9]. Prepare o novo líquido de limpeza. (Veja a pág. 193.)

2015/12/11 13:07:15 Notas

• • O líquido de limpeza irá diminuir sempre que for utilizado, mas não adicione detergente e água, exceto quando substituir o líquido de limpeza. Caso contrário, a função de limpeza poderá perder eficácia.
• • Não lave a unidade do carregador auto limpante com água.
• • Não limpe com diluentes, benzina, álcool, etc. Caso contrário, poderá ocorrer uma falha, quebra ou descoloração das peças. Limpe com água e sabão dissolvido.
• • É possível que alguns componentes do líquido de limpeza e a oleosidade da pele se soltem e adiram à unidade de líquido de limpeza e ao filtro do líquido de limpeza. Isso não se trata de um problema. Quando a luz de nível baixo/luz de estado acende Indica que o líquido de limpeza deve ser substituído, se a luz de nível baixo ou a luz de estado acender durante aproximadamente 5 segundos quando for premido o botão seletor. Luz no carregador auto limpante Conteúdo do aviso A luz de nível baixo acende. É necessário substituir o líquido de limpeza em aproximadamente 7 dias. Prepare o detergente. Substitua o líquido de limpeza. (Podem ser utilizados os outros modos, exceto o modo “Automático”, mesmo que não tenha sido substituído.) ►►Quando a água não é drenada do tabuleiro de limpeza

• • Não incline o carregador auto limpante para despejar a água. Se o fizer pode fazer com que o liquido de limpeza na unidade de liquido de limpeza se entorne ou fazer que o carregador auto limpante não funcione corretamente.
• • Resíduos de barba poderão bloquear o dreno no fundo do tabuleiro de limpeza. Neste caso, não poderá limpar ou secar o aparelho de barbear.

1. Certifique-se que retira o transformador de CA

do carregador auto limpante.

2. Coloque o carregador auto limpante numa

superfície plana e empurre os resíduos de barba para baixo, através do tubo (b), com um palito, etc. A luz de estado acende-se. Se achar que ainda não está na hora de substituir...

• • A unidade de líquido de limpeza está corretamente encaixada?
• • O carregador auto limpante está colocado numa superfície nivelada?
• • O carregador auto limpante está a ser utilizado fora da temperatura de utilização recomendada? (Apenas pode ser utilizado o modo “Carregar”.)

Este carregador auto limpante apenas pode ser utilizado com o modelo ES-LV9N. Caso contrário, pode causar uma avaria, por isso não utilize com outros modelos. Se a bateria não for utilizada durante mais de 6 meses, irá deteriorar-se, pelo que deve carregá-la completamente pelo menos uma vez a cada 6 meses.

A bateria irá deteriorar-se se não for utilizada durante um longo período de tempo? Qual é o componente do óleo especificado e do detergente?

O carregador auto limpante pode ser utilizado para lavar outros modelos? Não reabasteça com água, pois poderá deteriorar a função de limpeza. Substitua o líquido de limpeza. Por que deve ser o transformador desligado após cada utilização?

Posso reabastecer o carregador auto limpante com água, quando o nível de líquido de limpeza diminuir? Posso carregar o aparelho de barbear após cada utilização?

Por que razão o modo “Secar/Carregar” demora mais tempo que o modo “Automático”? Resposta Devido à diferença no tempo de secagem. O tempo de secagem para o modo “Secar/Carregar” está definido para mais tempo, pois poderá ainda haver humidade em excesso noutras áreas além da lâmina exterior do sistema, depois de o aparelho de barbear ter sido enxaguado e lavado com água. Resposta A bateria utilizada é uma bateria de iões de lítio, pelo que um carregamento após cada utilização não terá efeitos negativos na vida útil da bateria. Carregar a bateria durante mais de 1 hora não afetará a eficácia da mesma, mas desligue o transformador por questões de segurança e poupança de energia. Óleo: parafina líquida Detergente: Agente surfactante não ionizado, agente antimicrobiano, lubrificante e fragrância.

Perguntas mais frequentes

2015/12/11 13:07:15 Resolução de problemas Efetue as ações indicadas em seguida. Se mesmo assim não conseguir resolver os problemas ou se as luzes do carregador auto limpante continuarem a piscar, contacte a loja onde adquiriu a unidade ou um centro de assistência autorizado pela Panasonic para reparação. ►►Carregador auto limpante Problema Ação Se o aparelho de barbear não for limpo há mais de 2 semanas, limpe-o primeiro com o pincel de limpeza para remover resíduos de barba. (Veja a pág. 198.) A lâmina não foi lavada abundantemente. Não adicione detergente e água, exceto quando substituir o líquido de limpeza. Caso contrário, a função de limpeza poderá perder eficácia. (Veja a pág. 200.) Após a limpeza, poderão permanecer gotas semelhantes a óleo na parte exterior da estrutura da lâmina. Estas são o componente lubrificante do líquido de limpeza e não se trata de um problema. Poderá limpá-las com um pano macio. Problema Ação As lâminas não estão secas ou estão pegajosas. As lâminas poderão não secar rapidamente devido às condições de temperatura. Execute novamente o modo “Secar/Carregar” ou limpe com um pano macio antes de barbear. As lâminas partem-se ou deformam-se durante a limpeza. O líquido de limpeza formou espuma. Não introduza objetos estranhos no carregador. Substitua a lâmina exterior do sistema e/ou as lâminas interiores. (Veja a pág. 198.) Se misturar água ensaboada ou sabonete com o detergente ou se utilizar outro detergente, o líquido de limpeza irá formar espuma. Utilize o carregador auto limpante depois de lavar abundantemente e secar o aparelho de barbear. Substitua o líquido de limpeza. (Veja a pág. 199.) Acumulou-se líquido de limpeza no tabuleiro de limpeza. Remova qualquer resíduo que se tenha acumulado no dreno existente no fundo do tabuleiro de limpeza. (Veja a pág. 200.) Se utilizar o carregador auto limpante com o aparelho de barbear molhado ou quando existir sabonete ou gel de barbear no aparelho de barbear, poderá acumular-se líquido de limpeza no tabuleiro de limpeza.

2015/12/11 13:07:15 Verifique se o transformador de CA está ligado ao carregador auto limpante e se o transformador está ligado a uma tomada elétrica. (Veja a pág. 196.) O modo não inicia. Certifique-se de que o aparelho de barbear está corretamente encaixado no carregador auto limpante. (Veja a pág. 196.) A função Limpar ou Secar pode não funcionar em temperaturas extremamente baixas (aproximadamente 0 °C ou inferior). Problema O interruptor de funcionamento não se acende.

É emitido um som elevado. Durante a limpeza: O carregador auto limpante emite um som alto devido à limpeza das lâminas. Após a limpeza: O carregador auto limpante emite um som alto devido à remoção de gotas de água para acelerar a secagem. O som emitido após a limpeza é diferente do som emitido durante a limpeza. O nível da água baixou e estão a ser removidas as gotas de água existentes nas lâminas após a limpeza. Isso não se trata de um problema. Se utilizar o carregador auto limpante com o aparelho de barbear molhado ou quando existir sabonete ou gel de barbear no aparelho de barbear, o líquido de limpeza poderá verter. FIN Não é possível carregar a máquina de barbear.

Não é possível retirar a unidade de líquido de limpeza. Ação Limpe cuidadosamente o terminal posterior do corpo principal e os terminais de carregamento do carregador auto limpante com um pano ou tecido humedecido com água.

Ação Não prima o botão de remoção da unidade de líquido de limpeza durante nenhum modo. Liberte o bloqueio do interruptor. (Veja a pág. 195.)

2015/12/11 13:07:15 Problema A luz de limpeza ( ) acende. (Desliga-se cerca de 1 minuto depois.) Ação Limpe as lâminas com o carregador auto limpante ou com o modo de limpeza de vibração sónica. Consoante a espessura da barba ou da quantidade de pelos cortados existentes na cabeça do aparelho de barbear, o sensor de barbear pode não responder e o som de funcionamento pode não mudar. Esta situação não é anómala. O sensor de barbear não responde. Problema O sensor de barbear responde mesmo que a máquina de barbear não esteja em contacto com a pele. O sensor de barbear pode não responder em função do tipo e quantidade do gel de barbear. Esta situação é normal. O sensor de barbear pode não responder quando a capacidade restante da bateria for baixa. Se isso acontecer, carregue novamente o aparelho de barbear. Ação Limpe os pelos de barba cortados da máquina de barbear. Quando a máquina de barbear estiver demasiado suja, retire a estrutura da lâmina e lave-a com água. (Veja a pág. 197.) Substitua a lâmina exterior do sistema e/ou as lâminas interiores. Vida útil prevista da lâmina exterior do sistema e das lâminas interiores: Lâmina exterior do sistema: Aproximadamente 1 ano Lâminas interiores: Aproximadamente 2 anos Aplique óleo. O tempo de funcionamento é reduzido mesmo após o carregamento. Quando o número de operações por carga começa a diminuir, isso significa que a bateria está a chegar ao fim da respetiva vida útil. Aplique óleo. (Veja a pág. 197.) O sensor de barbear pode não responder se não houver óleo suficiente nas lâminas.

2015/12/11 13:07:15 É emitido um som elevado. O aparelho de barbear emite um som alto devido ao motor linear. Isso não se trata de um problema. Verifique se as lâminas estão corretamente instaladas. Limpe a lâmina exterior do sistema com o pincel. Não obtém um barbear tão curto como antes.

Substitua a lâmina exterior do sistema e/ou as lâminas interiores. Vida útil prevista da lâmina exterior do sistema e das lâminas interiores: Lâmina exterior do sistema: Aproximadamente 1 ano Lâminas interiores: Aproximadamente 2 anos Aplique óleo.

Esta situação pode ser melhorada se limpar a máquina de barbear sempre que a utiliza.

A lâmina exterior do sistema fica quente.

Aplique óleo. FIN Aplique óleo. As lâminas não terão um movimento suave se não existir óleo nas mesmas, necessitando de mais potência. Os pelos cortados espalham-se por todo o lado. Esta situação pode ser melhorada se limpar a máquina de barbear sempre que a utiliza. Limpe as lâminas interiores com o pincel quando os pelos cortados aderirem às lâminas.

O sensor de barbear está em funcionamento. O som muda dependendo da espessura da barba. O cheiro está a ficar mais intenso.

O som de funcionamento muda durante o barbear. O aparelho de barbear não funciona com o transformador de CA ligado. Utilize o aparelho de barbear depois de ter carregado o suficiente e com o transformador de CA desligado. Ação Esta situação pode ser melhorada se limpar a máquina de barbear sempre que a utiliza.

O aparelho de barbear não funciona, mesmo depois de carregar. A bateria chegou ao fim da respetiva vida útil. Problema

Ação O aparelho poderá não funcionar em ambientes com uma temperatura de, aproximadamente, 5 °C ou inferior.

2015/12/11 13:07:16 Assistência Para proteção ambiental e reciclagem dos materiais Contactos Por favor, visite o sítio Web da Panasonic http://www.panasonic.com, ou contacte um centro de serviço autorizado (o endereço de contacto encontra-se no folheto de garantia Pan-Europeia), caso precise de informações ou se o aparelho de barbear ou cabo estiverem danificados. Peças de reposição Peças de reposição podem ser obtidas com o seu representante ou em um Centro de serviço. Peças de reposição para ES‑LV9N Lâminas interiores e exteriores do sistema WES9034 Lâmina exterior do sistema WES9175 Lâminas interiores Detergente especial para a limpeza do aparelho de barbear e do sistema de carregamento WES9170 WES4L03 Vida útil da bateria A vida útil da bateria é de 3 anos. A bateria desta máquina de barbear não é suposto ser substituída pelos utilizadores. Substitua a bateria num centro de serviço autorizado. Este aparelho de barbear contém uma bateria de iões de lítio. Certifique-se de que a bateria é eliminada num local designado pelas autoridades, se tal existir no seu país. Eliminação de Equipamentos Velhos e Baterias Apenas para a União Europeia e países com sistema de reciclagem Estes símbolos nos produtos, embalagens, e/ou documentos significam que os produtos elétricos e eletrónicos e as baterias utilizadas não devem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a legislação nacional. Eliminando estes produtos corretamente ajudará a poupar recursos valiosos e evitará quaisquer potenciais efeitos negativos na saúde humana e no ambiente. Para mais informações acerca da recolha e reciclagem, por favor contacte as autoridades locais. De acordo com a legislação nacional podem ser aplicadas multas caso seja feita uma eliminação incorreta destes resíduos. Nota para o símbolo da bateria (símbolo em baixo) Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso deverá proceder em conformidade com o estabelecido na Diretiva referente aos produtos químicos utilizados.

2015/12/11 13:07:16 Voltagem do motor 3,6 V Tempo de carregamento Aprox. 1 hora Ruído acústico aéreo no modo de barbear: 62 (dB (A) a 1 pW) no modo de cortar patilhas: 64 (dB (A) a 1 pW)

Veja a placa identificativa no transformador de CA. (Conversão automática de voltagem)

Este produto foi concebido apenas para utilização doméstica.

Fonte de alimentação

Eliminar a bateria recarregável incorporada Retire a bateria recarregável incorporada antes de deitar fora o aparelho de barbear. Certifique-se de que a bateria é eliminada num local designado oficialmente para o efeito, se existir um. Este diagrama deve ser utilizado apenas quando deitar fora a máquina de barbear e nunca para a reparar. Se desmontar a máquina sozinho, esta deixará de ser à prova de água, o que poderá provocar problemas de funcionamento.

• • Remova a máquina de barbear do transformador de CA.
• • Prima o interruptor de alimentação para ligar o aparelho e mantenha o aparelho ligado até que a bateria esteja completamente descarregada.
• • Execute os passos 1 a 5 e levante a bateria, e depois retire-a.
• • Tenha cuidado para não provocar um curto-circuito nos terminais positivo e negativo da bateria removida e isole os terminais com fita adesiva. FIN
