MANUALE UTENTE ES-LV9N PANASONIC

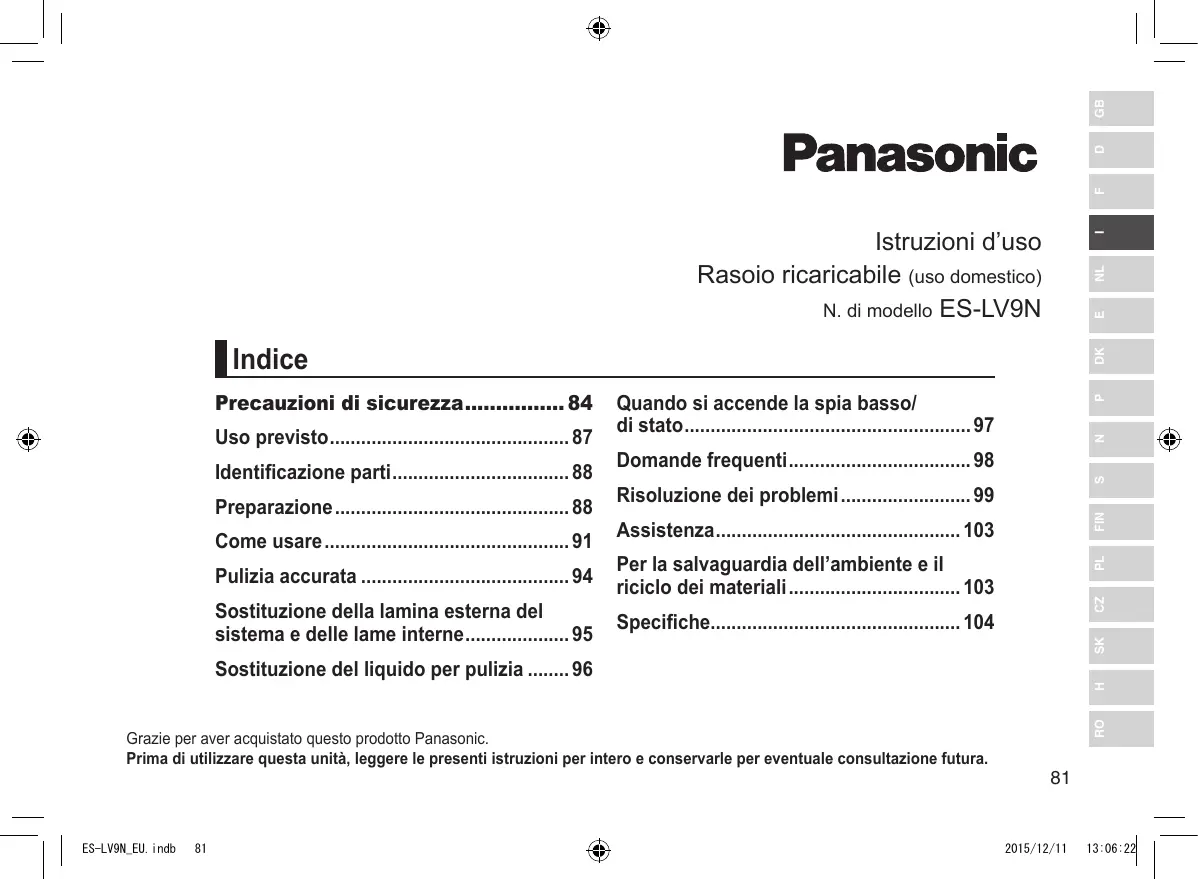

Precauzioni di sicurezza................. 84

Grazie per aver acquistato questo prodotto Panasonic. Prima di utilizzare questa unità, leggere le presenti istruzioni per intero e conservarle per eventuale consultazione futura.

Sostituzione del liquido per pulizia......... 96

2015/12/11 13:06:22 Avviso

• Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e delle necessarie conoscenze, soltanto sotto supervisione o dietro istruzioni relative all’uso sicuro del dispositivo e a condizione che ne comprendano i relativi rischi. Tenere fuori dalla portata dei bambini. Senza supervisione, i bambini non devono effettuare operazioni di pulizia e manutenzione del dispositivo.
• Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, l’adattatore CA dovrà essere rottamato.

• Il rasoio WET/DRY può essere utilizzato per la rasatura con schiuma da barba o per la rasatura a secco. È possibile utilizzare il rasoio impermeabile sotto la doccia e pulirlo con acqua. Il simbolo riportato di seguito indica che il rasoio può essere utilizzato in una vasca da bagno o sotto la doccia.

• Non utilizzare oggetti diversi dall’adattatore CA e dal caricabatteria autopulente forniti in dotazione.

2015/12/11 13:06:22 Precauzioni di sicurezza Per ridurre il rischio di lesioni, decesso, scosse elettriche, incendi e danni a oggetti, osservare sempre le precauzioni di sicurezza seguenti. Spiegazione dei simboli I simboli seguenti sono utilizzati per classificare e descrivere il livello di rischio, di lesioni e di danni a oggetti causati in caso di mancato rispetto delle indicazioni e di uso improprio. PERICOLO Denota un rischio potenziale che può provocare gravi lesioni o decesso. AVVERTENZA Denota un rischio potenziale che potrebbe portare a gravi lesioni o al decesso. ATTENZIONE Denota un rischio che potrebbe provocare lesioni di minore entità o danni alle cose. I simboli seguenti sono utilizzati per classificare e descrivere il tipo di istruzioni da osservare. Questo simbolo è utilizzato per avvisare gli utenti di una determinata procedura operativa da non eseguire. Questo simbolo è utilizzato per avvisare gli utenti di una determinata procedura operativa da seguire per consentire il funzionamento sicuro dell’unità. AVVERTENZA ►►Questo prodotto Questo rasoio dispone di una batteria ricaricabile incorporata. Non gettare nel fuoco, non posizionare oggetti caldi o pesanti sull’apparecchio, non utilizzare né lasciare in ambienti con temperature elevate. - Così facendo potrebbe surriscaldarsi, incendiarsi o esplodere. Non modificarlo né ripararlo. - Si potrebbero causare incendi, scosse elettriche o lesioni. Per la riparazione (sostituzione della batteria ecc.), contattare un centro di assistenza autorizzato. Non smontare mai il prodotto fatta eccezione per il caso in cui si proceda al suo smaltimento. - Si potrebbero causare incendi, scosse elettriche o lesioni. ►►In caso di anomalie o malfunzionamento Nel caso di un’anomalia o di un guasto, interrompere immediatamente l’uso e rimuovere l’adattatore. - Altrimenti si potrebbero causare incendi, scosse elettriche o lesioni. <Casi di anomalie o guasti>

• •L’unità principale, il caricabatteria autopulente, l’adattatore o il cavo sono deformati o caldi in modo anomalo.
• •L’unità principale, il caricabatteria autopulente, l’adattatore o il cavo emanano odore di bruciato.
• •Durante l’uso o la ricarica dell’unità principale, del caricabatteria autopulente, dell’adattatore o del cavo si avverte un rumore anomalo. - Rivolgersi immediatamente a un centro di assistenza autorizzato per un controllo o una riparazione.

2015/12/11 13:06:22 Verificare sempre che l’apparecchio sia alimentato da una fonte elettrica il cui voltaggio corrisponda a quello indicato sull’adattatore CA. Inserire completamente l’adattatore. - Altrimenti si potrebbero causare incendi o scosse elettriche. Scollegare l’adattatore CA quando si lava il rasoio con acqua. - Altrimenti si potrebbero causare scosse elettriche o lesioni.

Se il detergente entra a contatto con la pelle, lavare immediatamente l’area interessata con sapone. Se sono presenti irritazioni cutanee in qualsiasi parte del corpo, interrompere immediatamente l’utilizzo e consultare un medico. - La mancata osservanza di queste indicazioni potrebbe causare lesioni fisiche o danni alla pelle.

FIN In caso di ingestione accidentale del detergente o dell’olio, non provocare il vomito, bere abbondante acqua e consultare un medico. Se il detergente o l’olio entrano a contatto con gli occhi, lavare immediatamente e abbondantemente con acqua corrente e consultare un medico. - La mancata osservanza di tali indicazioni può causare problemi fisici.

Non conservare alla portata di bambini e neonati. Non lasciare che ci giochino. - L’introduzione in bocca di parti o accessori può causare incidenti o lesioni.

Non utilizzarlo in modo tale da superare la corrente nominale della presa a muro o del cablaggio. - Il superamento della corrente nominale mediante l’uso di un numero eccessivo di spine su una presa a muro potrebbe causare incendi dovuti al surriscaldamento. Si consiglia ai portatori di dispositivi medici elettronici impiantati, quali ad esempio pacemaker, di non far entrare l’unità in contatto con la parte del corpo nella quale è impiantato il dispositivo medico elettronico. - Così facendo possono verificarsi incidenti o malattie.

Non immergere l’adattatore CA e il caricabatteria autopulente in acqua né lavarli in acqua. Non posizionare l’adattatore CA e il caricabatteria autopulente sopra o in prossimità di lavabi o vasche da bagno piene di acqua. Non utilizzare l’apparecchio se l’adattatore CA è danneggiato o se la spina di alimentazione si muove liberamente all’interno della presa a muro. Non danneggiare, modificare, né piegare, tirare o attorcigliare il cavo. Inoltre, non collocare oggetti pesanti sul cavo, né schiacciarlo. - Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito. ►►Prevenzione di incidenti

Non collegare né scollegare l’adattatore a una presa a muro con le mani bagnate. - Si potrebbero causare scosse elettriche o lesioni.

►►Alimentazione Pulire regolarmente la spina di alimentazione e la spina per evitare l’accumulo di polvere. - Altrimenti si possono causare incendi a causa di un mancato isolamento dovuto all’umidità.

2015/12/11 13:06:22 ATTENZIONE ►►Protezione della pelle Non esercitare una pressione eccessiva passando la lamina esterna del sistema sul labbro o su altre parti del viso. Non passare la lamina esterna del sistema direttamente su imperfezioni o lesioni cutanee. Non toccare la sezione della lama (sezione metallica) della lamina interna. - Così facendo si possono provocare lesioni alla pelle o alla mano. Non spingere la lamina esterna del sistema con forza eccessiva. Inoltre, non toccare la lamina esterna del sistema con le dita o con le unghie quando l’apparecchio è in funzione. Non utilizzare questo prodotto per tagliare i capelli o i peli di altre parti del corpo. - In tal modo si potrebbero causare lesioni alla pelle o ridurre la durata della lamina esterna del sistema. Non rimuovere il rasoio dal caricabatteria autopulente durante l’uso della modalità “Automatica” o della modalità di “Asciugatura/Carica”. - Così facendo si possono causare ustioni dovute alle alte temperature attorno alle lame. Verificare che la lamina esterna del sistema non sia deformata o danneggiata prima di utilizzare l’apparecchio. - Altrimenti si possono causare lesioni alla pelle. Accertarsi di sistemare il coperchio protettivo sul rasoio quando si porta con sé l’apparecchio o quando lo si ripone. - Altrimenti si potrebbero causare lesioni alla pelle o ridurre la durata della lamina esterna del sistema. ►►Adottare le seguenti precauzioni Non avvolgere il cavo attorno all’adattatore quando si ripone l’apparecchio. - Così facendo si può provocare la rottura del filo all’interno del cavo a causa del carico e si possono provocare incendi dovuti a cortocircuiti. Non fare in modo che oggetti metallici o sporco si attacchino alla spina di alimentazione o alla spina dell’apparecchio. - Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito. Non scollegare l’adattatore o la spina dell’apparecchio afferrando il cavo. - Si potrebbero causare scosse elettriche o lesioni. Non condividere il rasoio con familiari o altre persone. - Ciò potrebbe causare infezioni o infiammazioni. Non farlo cadere ed evitare che urti contro altri oggetti. - Così facendo si possono provocare lesioni. Non utilizzare il detergente per scopi diversi dal lavaggio delle lame del rasoio. - Il suo utilizzo con altri prodotti potrebbe causare scolorimento o spaccature. Asciugare immediatamente eventuali schizzi di liquido per pulizia. - Il contatto prolungato può causare lo scolorimento di prodotti in cuoio o pavimenti in legno. Scollegare l’adattatore dalla presa a muro quando non è in carica. - Altrimenti si possono causare scosse elettriche o incendi a causa di dispersioni elettriche dovute al deterioramento dell’isolamento.

2015/12/11 13:06:22 AVVERTENZA Una volta rimossa la batteria ricaricabile, non tenerla a portata di mano di bambini e neonati. - Se ingerita accidentalmente, la batteria può arrecare danni alla persona. Se ciò avviene, consultare immediatamente un medico.

La batteria ricaricabile va usata esclusivamente con questo apparecchio. Non utilizzare la batteria con altri prodotti.

• •Non gettarla nel fuoco né scaldarla.
• •Non colpire, smontare, modificare né perforare con un chiodo.
• •Non lasciare che i poli positivo e negativo della batteria entrino a contatto l’uno con l’altro mediante oggetti metallici.
• •Non conservare la batteria insieme a oggetti in metallo come bigiotteria o accessori per capelli.
• •Non caricare, usare, né lasciare la batteria in luoghi in cui è esposta a temperature elevate quali la luce diretta del sole o vicino ad altre fonti di calore.
• •Non rimuovere la pellicola esterna. - Così facendo potrebbe surriscaldarsi, incendiarsi o esplodere. Uso previsto
• • Per notare la differenza, è necessario utilizzare il metodo di rasatura umida con la schiuma da barba per almeno tre settimane. È necessario un po’ di tempo per abituarsi al rasoio Panasonic Wet/Dry poichè la pelle e la barba richiedono circa un mese per adattarsi al nuovo metodo di rasatura.
• • Evitare che la lamina esterna del sistema entri in contatto con oggetti duri. Si rischia altrimenti di danneggiare le lame che sono estremamente sottili e si deformano facilmente.
• • Non asciugare l’unità principale con un asciugacapelli o con un termoventilatore. Si rischia altrimenti di causare malfunzionamenti o di deformare le parti.
• • Non lasciare il rasoio con la testina scollegata esposto alla luce solare diretta. Ciò potrebbe deteriorare la guarnizione impermeabile in gomma e compromettere l’impermeabilità con conseguente malfunzionamento.
• • Dopo l’utilizzo, riporre il rasoio in un luogo con basso livello di umidità. La non ottemperanza potrebbe causare malfunzionamento dovuto a condensa o ruggine.
• • Non lasciare il detergente in luoghi esposti a temperature elevate. Così facendo se ne potrebbe causare il deterioramento.
• • Lasciare inserite le lame interne. Se rimane inserita solo una delle lame interne, il rasoio può danneggiarsi.
• • Se si pulisce il rasoio con acqua, non utilizzare acqua salata o calda. Non immergere il rasoio nell’acqua per un lungo periodo di tempo.

Gestione della batteria rimossa durante lo smaltimento

Prestare attenzione durante l’apertura del detergente poiché il beccuccio è tagliente. - La mancata osservanza di tale accorgimento potrebbe causare lesioni. Se dalla batteria fuoriesce fluido, seguire la procedura seguente. Non toccare la batteria a mani nude. - Se entra a contatto con gli occhi, il liquido della batteria può causare cecità. Non strofinarsi gli occhi. Lavare immediatamente con acqua pulita e consultare un medico. - Se entra a contatto con la pelle o con i vestiti, il liquido della batteria può causare infiammazioni o lesioni. Lavare immediatamente via con acqua pulita e consultare un medico.

2015/12/11 13:06:23 Identificazione parti A Corpo principale < Tagliabasette 1 Coperchio protettivo = Impugnatura tagliabasette 2 Lamina esterna del sistema > Terminale posteriore del corpo principale 3 Struttura lamina 4 Rulli liscianti B Caricabatteria autopulente

• Agevolano lo scorrimento ? Uscite per ricarica del rasoio sulla pelle. @ Pulsante rimozione vaschetta del liquido per 5 Tasti di rilascio struttura pulizia lamina 6 Interruttore di accensione A Porta d’ingresso 7 Display spie B Spina del caricabatteria autopulente a. Spia tempo utilizzato C Levetta di sblocco b. Spia capacità batteria D Filtro del liquido per pulizia c. Spia del sensore di Vaschetta del liquido per rasatura ( ) pulizia d. Spia pulizia ( ) Spia di stato e. Spia blocco interruttore Spia basso Spia di pulizia f. Spia controllo lamina/ Spia di asciugatura lama ( ) Tasto di selezione g. Spia stato carica ( ) C Adattatore CA (RE7‑87) 8 Presa Adattatore 9 Sezione lamina esterna Spina di alimentazione : Tasti di rilascio lamina Cavo esterna del sistema Spina ; Lame interne Accessori D Custodia da viaggio E Spazzola per pulizia F Olio G Detergente speciale (Detergente) H Istruzioni d’uso I Certificato di garanzia Al momento dell’acquisto, all’interno del caricabatteria autopulente ci potrebbero essere gocce d’acqua, ma la loro presenza non influisce né sulle condizioni igieniche, né sulle prestazioni dell’apparecchio. (Si tratta di residui dell’acqua distillata usata per il test prestazionale.) Preparazione Ricarica del rasoio
• • Spegnere il rasoio.
• • Eliminare eventuali gocce d’acqua dal terminale posteriore del corpo principale.

Inserire la spina [CN] nel caricabatteria autopulente [B].

Rimuovere il coperchio protettivo [A1] tenendo premuto il lato dello stesso e inserire il rasoio nel caricabatteria autopulente.

• • Inserire lentamente il rasoio nel caricabatteria autopulente facendo attenzione a non danneggiare la lamina esterna del sistema.

Collegare l’adattatore [CK] alla presa a parete.

• • Verificare che la spia stato carica ( ) si illumini.
• • La carica sarà completa dopo circa 1 ora.

Scollegare l’adattatore una volta completata la carica

Collegare l’adattatore [C] alla presa a parete

Inserire la spina [C] nel rasoio

Nota Non è possibile utilizzare il rasoio durante la ricarica. FIN Nota

• Se si carica il rasoio per la prima volta o se non è stato utilizzato per più di 6 mesi, il tempo di carica potrebbe variare o la spia stato carica ( ) potrebbe non illuminarsi per alcuni minuti. Il rasoio si accenderà se mantenuto in carica per alcuni minuti.
• La temperatura ambiente consigliata per la carica è compresa tra 10 – 35 °C. A temperature eccessivamente basse o elevate potrebbero essere necessari tempi di ricarica maggiori oppure la spia di stato della carica ( ) potrebbe lampeggiare a brevi intervalli e la batteria potrebbe non ricaricarsi correttamente.
• Con carica completa è possibile utilizzare il rasoio per circa 2 settimane. (In base all’utilizzo con rasatura a secco quotidiana della durata di 3 minuti) Il numero di giorni di utilizzo varia a seconda delle condizioni seguenti. - Foltezza della barba - Pressione applicata sulla pelle - Temperatura ambiente - Frequenza di utilizzo della modalità pulizia a vibrazione sonica
• Se l’utilizzo del rasoio provoca disturbi all’audio di radio o di altri dispositivi, spostarsi in un altro ambiente per usare l’apparecchio.

La spia di capacità della batteria e si accendono, quindi si spengono dopo 5 secondi. Ricarica senza il caricabatteria autopulente

• Eliminare eventuali gocce d’acqua dalla presa.

è acceso. Il numero della spia capacità batteria aumenta man mano che la carica prosegue. Al termine della carica

Scollegare l’adattatore una volta completata la carica

Preparazione del liquido per pulizia La pulizia può essere effettuata subito dopo l’uso, preparando il necessario in anticipo. (Far riferimento alla pagina 93.)

• • Rimuovere l’adattatore CA dal caricabatteria autopulente.

Premere il pulsante di rimozione della vaschetta del liquido per pulizia (1) e rimuovere la vaschetta del liquido per pulizia (2) su una superficie piana e rigida.

• • Se si solleva il caricabatteria autopulente, oppure se questo si trova su una superficie come un tappeto, la levetta di sblocco non entra bene nel caricabatteria. In tal caso, non è possibile rimuovere la vaschetta del liquido per la pulizia. Versare dell’acqua di rubinetto (1) e del detergente (2) nella vaschetta del liquido per pulizia.

Inserire lentamente la vaschetta del liquido per pulizia [BE] nel caricabatteria autopulente [B] finché non scatta. Nota

• • Per sostituire il liquido per pulizia, vedere pagina 96.
• • Utilizzare solo detergente speciale per il caricabatteria autopulente dei rasoi Panasonic. In caso contrario si potrebbero causare malfunzionamenti o guasti.
• • Non inclinare il caricabatteria autopulente. Così facendo si possono provocare fuoriuscite o ridurre i giorni di utilizzabilità del liquido per pulizia.
• • È possibile utilizzare il liquido per pulizia per circa 30 giorni, se utilizzato una volta al giorno. (Questo varia in base allo spessore della barba e alla temperatura ambiente.)

• • Fare attenzione a non riempire il serbatoio fino ad oltrepassare la linea di livello massimo dell’acqua (a).
• • Versare l’intera confezione di detergente.

2015/12/11 13:06:26 Una volta terminato, premere Durante l’utilizzo

Il tempo utilizzato e la capacità batteria rimanente lampeggiano alternativamente e quindi si spengono dopo 8 secondi.

Quando la batteria è quasi scarica

• • L’apparecchio potrebbe non funzionare se la temperatura ambiente è pari o inferiore a circa 5 °C.
• • Il sensore di rasatura potrebbe non attivarsi a seconda del tipo e della quantità del gel da barba. Non si tratta di un’anomalia.
• • A seconda della foltezza della barba o della quantità di peli residui nella testina del rasoio, il sensore di rasatura potrebbe non attivarsi e il rumore dell’apparecchio potrebbe restare invariato. Non si tratta di un malfunzionamento.
• • Per evitare operazioni errate, posizionare le dita sull’appoggio per dita durante l’uso del rasoio. FIN

Viene visualizzato “10%” e “ ” lampeggia.

• • Dopo la visualizzazione di “10%” è possibile radersi 1 o 2 volte. (Ciò varia in base all’uso.)

Suggerimenti per una rasatura migliore Applicare l’intera lamina esterna del sistema perpendicolarmente sulla pelle e radere facendo scorrere lentamente il rasoio sul viso in direzione opposta a quella della barba.

• • La barba sotto il mento e intorno alla gola viene rasa meglio tirando la pelle in modo da sollevare la barba.
• • Per non danneggiare la lamina esterna del sistema, non radere usando solo una parte della lamina esterna del sistema. Il tempo utilizzato e la capacità batteria rimanente sono visualizzati e poi si spengono dopo 7 secondi.
• • L’ora visualizzata torna a [0’00”] dopo 10 minuti.
• • La spia del sensore di rasatura ( ) lampeggia.

• • Il “sensore di rasatura”, che regola automaticamente la potenza in base allo spessore della barba, entra in funzione. La rasatura viene effettuata a potenza elevata nelle zone in cui la barba è più spessa, e a potenza ridotta nelle zone in cui la barba è sottile, per evitare di sollecitare eccessivamente la pelle.
• • Non è possibile accendere l’apparecchio se la spia blocco interruttore ( ) lampeggia poiché l’interruttore di accensione è bloccato. Premere l’interruttore di accensione per più di 2 secondi per sbloccarlo. (Far riferimento alla pagina 92.)

• La modalità di pulizia a vibrazione sonica si attiva premendo l’interruttore di accensione per più di 2 secondi quando il rasoio non è in funzione (il blocco dell’interruttore è sbloccato). (Far riferimento alla pagina 94.) Non è possibile eseguire la rasatura quando tale modalità è attivata. Blocco/sblocco dell’interruttore di accensione Blocco dell’interruttore di accensione

1. Premere una volta

, quindi rilasciarlo.

• Il rasoio inizia a funzionare.

per più 3. Rilasciare di 2 secondi.

• La spia di blocco interruttore ( ) si accende per 5 secondi,quindi si spegne.
• Il rasoio si arresterà.

► Cambiare la testina del rasoio È possibile modificare il movimento multidirezionale. FREE La testina del rasoio si muove per non lasciare punti non rasati. LOCK È possibile bloccare la testina del rasoio.

per più di 2 secondi.

• La spia blocco interruttore ( ) si spegnerà.

2. Quando il rasoio entra in

funzione, rilasciare

LOCK FREE FREE LOCK ► Utilizzo del tagliabasette

tagliabasette fino alla posizione “ ” in modo che il tagliabasette sia verticale.

e utilizzare. Tenere premuto il pulsante superiore (a) e far scorrere l’impugnatura del tagliabasette verso il basso per abbassarlo. Sblocco dell’interruttore di accensione FREE FREE LOCK FREE LOCK Suggerimenti per un uso migliore Applicare il bordo del tagliabasette perpendicolarmente alla pelle e muoverlo verso il basso. Rasatura delle basette Pre-rasatura di barbe lunghe

2015/12/11 13:06:28 La spia di pulizia e la spia di asciugatura si accendono, e la modalità “Automatica” si avvia dopo circa 6 secondi.

• • Non è possibile cambiare la modalità dopo aver avviato la modalità “Automatica”. Pulizia 10 min Asciugatura 80 min* Modalità automatica (Pulizia/Asciugatura/ Carica)

Ricarica Da 0 a 60 min *Se la temperatura ambiente in cui si trova il caricabatteria autopulente è bassa (circa 15 °C o inferiore), il processo di asciugatura richiede fino a 170 min. Una volta completata la modalità selezionata, rimuovere l’adattatore.

Modalità di asciugatura/carica (Asciugatura/Carica)

Modalità di carica (Ricarica) Nota

• • Non premere il pulsante di rimozione della vaschetta del liquido per pulizia durante la pulizia, poiché il liquido per pulizia potrebbe fuoriuscire provocando malfunzionamenti.
• • Il tempo di asciugatura può aumentare a temperature ambientali pari o inferiori a circa 15 °C. La funzione di Pulizia o Asciugatura potrebbe non funzionare a temperature estremamente basse (pari o inferiori a circa 0 °C).
• • Il detergente contiene un lubrificante, che assicura una rasatura scorrevole senza la necessità di applicare olio.

La modalità di “Carica” si avvia nel momento in cui si collega il rasoio, e la modalità può essere cambiata premendo il tasto di selezione.

Cambio di modalità del caricabatteria autopulente

• • Verificare che la spia stato carica ( ) si illumini.
• • Quando la spia basso o la spia di stato si accende, vedere pagina 97. FIN

Inserire il rasoio nel caricabatteria autopulente [B] e 1 inserire l’adattatore [CK] in una presa a muro. (Far riferimento alla pagina 88.)

Pulire il rasoio con acqua o con la spazzola di pulizia una volta al mese. (Vedere pagine 94 e 95.) La sezione del collo (a) dell’unità principale, l’attacco della lama interna (b), il tagliabasette, le aperture della lamina esterna del sistema ecc. non possono essere puliti con il caricabatteria autopulente.

Pulizia, asciugatura, ricarica Si consiglia di pulire il rasoio dopo ogni utilizzo.

Applicare del sapone e dell’acqua sulla lamina esterna del sistema [A2] Rimuovere la sezione della lamina esterna [A9] e pulire con acqua corrente

• Per il montaggio e la rimozione della sezione della lamina esterna, vedere pagina 96.
• È possibile ridurre gli schizzi pulendo il rasoio in modalità pulizia a vibrazione sonica.
• Dopo averlo risciacquato con acqua, agitare il rasoio diverse volte per eliminare l’umidità in eccesso, quindi rimuovere le eventuali gocce d’acqua rimaste con un panno asciutto.

2. Premere due volte

La spia di asciugatura si accende, e la modalità di “Asciugatura/Carica” si avvia dopo circa 6 secondi.

• È possibile passare alla modalità “Automatica” anche dopo l’inizio della modalità di “Asciugatura/Carica”. Premere per più di 2 secondi per attivare la modalità di pulizia a vibrazione sonica.

• Lo spruzzo di schiuma viene soppresso.
• Le spie capacità batteria lampeggiano in ordine.
• Si spegneranno automaticamente dopo circa 20 secondi; è inoltre possibile spegnerle premendo l’interruttore di accensione.

1. Inserire il rasoio nel caricabatteria

autopulente e inserire l’adattatore in una presa a muro.

• Verificare che la spia stato carica ( ) si illumini.

• Spegnere il rasoio e scollegare l’adattatore CA.

Montare la sezione della lamina esterna e asciugare con il caricabatteria autopulente [B] Asciugatura 180 min

3. Una volta completata la modalità selezionata, rimuovere l’adattatore.

Lubrificazione del rasoio. Rende scorrevole il movimento della lama per assicurare una rasatura confortevole.

1. Applicare una goccia d’olio su ciascuna

lamina esterna del sistema.

2. Sollevare il tagliabasette ed applicare una goccia d’olio.

3. Accendere il rasoio e lasciarlo acceso per circa 5 secondi.

4. Spegnere il rasoio, quindi rimuovere eventuali residui d’olio

dalla lamina esterna del sistema con un panno morbido.

►►Pulizia con la spazzola lunga

Pulire la sezione della lamina esterna [A9], la lamina esterna del sistema [A2], il corpo del rasoio [A] e il tagliabasette [A<] utilizzando la spazzola lunga.

►►Pulizia con la spazzola corta

• • Pulire le lame interne [A;] muovendo la spazzola corta nella direzione illustrata.
• • Non utilizzare la spazzola corta perpendicolarmente contro le lame, poiché ciò può danneggiare le lame interne e ridurne la capacità di taglio. appare sul display delle spie una volta all’anno. (In base all’utilizzo con rasatura quotidiana della durata di 3 minuti) Quando appare, si consiglia di controllare la lamina esterna del sistema e le lame interne. Per spegnere , premere l’interruttore di accensione per più di 30 secondi. Anche se non si spegne subito dopo la sostituzione, si spegnerà automaticamente entro circa 7 utilizzi. lame interne

Sostituzione della lamina esterna del sistema e delle lame interne

• • Nel far sgocciolare l’acqua, fare attenzione a non colpire il lavandino o altri oggetti con il corpo principale. Altrimenti, si potrebbero causare malfunzionamenti.
• • Non pulire con diluenti, benzina, alcol ecc. Si rischia altrimenti di causare malfunzionamenti, incrinature o scolorimento delle parti. Pulire con acqua saponata diluita.
• • Usare solo detergenti per le mani, non detergenti per la cucina o il bagno. Si rischia altrimenti di causare malfunzionamenti.
• • Non usare il caricabatteria autopulente se sul rasoio sono rimaste gocce d’acqua o sapone. Ciò potrebbe cambiare il livello di concentrazione o la composizione del liquido per pulizia nella vaschetta del liquido per pulizia, e ciò potrebbe compromettere le prestazioni di pulizia, sterilizzazione, lubrificazione e asciugatura. Ciò potrebbe anche provocare la fuoriuscita del liquido per pulizia dal caricabatteria autopulente. Pulizia con la spazzola Rimuovere la sezione della lamina esterna e le lame interne. (Far riferimento alla pagina 96.)

Lasciar asciugare il rasoio all’ombra, evitare la luce solare diretta e quindi applicare olio.

►►Asciugatura del rasoio senza il caricabatteria autopulente una volta ogni due anni

2015/12/11 13:06:30 ►►Rimozione della sezione lamina esterna Premere i tasti di rilascio struttura lamina [A5] e sollevare la sezione lamina esterna [A9] verso l’alto. ►►Collegamento della sezione lamina esterna Dopo aver girato il simbolo della struttura lamina ( ) verso la parte anteriore, fissare saldamente la sezione lamina esterna [A9] al rasoio fino a quando si avvertirà uno scatto. ►►Sostituzione della lamina esterna del sistema

1. Premere i tasti di rilascio della lamina esterna del

sistema [A:], quindi spingere verso il basso la lamina esterna del sistema [A2].

2. Allineare il simbolo della struttura lamina ( ) e

quello della struttura lamina esterna del sistema ( ) e fissarli saldamente fino a quando si avvertirà uno scatto.

• • Non esercitare pressione eccessiva sui tasti di rilascio lamina esterna del sistema. Si rischia altrimenti di piegare la lamina esterna del sistema, impedendo il fissaggio completo alla struttura lamina. ►►Sostituzione delle lame interne Sostituzione del liquido per pulizia Se la spia di stato si accende per 5 secondi quando viene premuto il tasto di selezione, è necessario sostituire il liquido di pulizia.
• • Anche se la spia di stato non si accende, sostituire il liquido per pulizia dopo che sono passati 6 mesi.

Eliminare il liquido utilizzato per la pulizia.

• • Può essere scaricato con le acque reflue.

Sciacquare la vaschetta del liquido per pulizia.

Rimuovere delicatamente i residui di barba dalla parte interna della vaschetta di pulizia (a) con un panno o un fazzoletto di carta inumidito con acqua.

1. Rimuovere le lame interne [A;] una alla volta.

2. Inserire le lame interne una alla volta.

Nota Non gettare via la struttura della lamina. Rimuovere l’adattatore CA [C] e rimuovere la vaschetta del liquido per pulizia [BE]. (Far riferimento alla pagina 90.)

• • Versare l’acqua nel modo indicato inclinando la vaschetta del liquido per pulizia e scuotendola delicatamente.
• • È possibile pulirla dopo aver rimosso il filtro del liquido per pulizia. Dopo il lavaggio, ricordarsi di fissare il filtro del liquido per pulizia.

• • Pulire gli angoli e le parti non lisce della vaschetta di pulizia con un bastoncino di cotone inumidito con acqua. Preparare il liquido nuovo per la pulizia. (Far riferimento alla pagina 90.) 2015/12/11 13:06:31

La spia di stato si illumina. Se si ritiene che non sia ancora ora di sostituire il liquido per pulizia...

• • La vaschetta del liquido per pulizia è fissata correttamente?
• • Il caricabatteria autopulente è posizionato su una superficie piana?
• • Il caricabatteria autopulente viene utilizzato al di fuori dell’intervallo di temperature d’uso consigliato? (È possibile usare solo la modalità di “Carica”.)

Sostituire il liquido per pulizia. (Le modalità diverse dalla modalità “Automatica” possono essere usate anche se non viene sostituito.) ►►Quando l’acqua nella vaschetta di pulizia non si asciuga

• • Non girare il caricabatteria autopulente per far fuoriuscire l’acqua. Farlo potrebbe portare a una perdita di liquido di pulizia dalla vaschetta per liquido di pulizia o causare un malfunzionamento del caricabatteria autopulente.
• • I residui di barba possono ostruire il canale di scolo nella parte inferiore della vaschetta di pulizia. In tal caso, non è possibile pulire o asciugare il rasoio.

1. Assicurarsi di rimuovere l’adattatore CA dal

caricabatteria autopulente.

2. Posizionare il caricabatteria autopulente su una

superfice piana, quindi spingere i residui di barba attraverso lo scarico (b) con uno stuzzicadenti o uno strumento simile. È necessario sostituire il liquido per pulizia entro circa 7 giorni. Preparare il detergente. FIN La spia basso si accende. Contenuto della notifica

Spia sul caricabatteria autopulente

L’accensione della spia basso o della spia di stato per circa 5 secondi alla pressione del tasto di selezione indica che il liquido per pulizia deve essere sostituito.

Quando si accende la spia basso/di stato

• • La quantità di liquido per la pulizia diminuisce a ogni utilizzo, ma non occorre aggiungere detergente e acqua tranne quando si sostituisce il liquido per pulizia. Così facendo si può danneggiare la funzione di pulizia.
• • Non lavare l’unità caricabatteria autopulente con acqua.
• • Non pulire con diluenti, benzina, alcol ecc. Si rischia altrimenti di causare malfunzionamenti, incrinature o scolorimento delle parti. Pulire con acqua saponata diluita.
• • Alcuni componenti del liquido per pulizia e dell’olio per la pelle possono separarsi e attaccarsi alla vaschetta del liquido per pulizia e del relativo filtro. In questo caso non si tratta di un malfunzionamento.

2015/12/11 13:06:31 Domande frequenti Domanda Perché la modalità “Asciugatura/Carica” richiede più tempo della modalità “Automatica”? Posso rabboccare il caricabatteria autopulente con acqua quando il liquido per pulizia diminuisce? È possibile usare il caricabatteria autopulente per pulire altri modelli? La batteria si deteriora se non viene utilizzata per un periodo di tempo prolungato? È possibile ricaricare il rasoio dopo ogni utilizzo? Domanda Risposta Questo dipende dalla differenza nel tempo di asciugatura. Il tempo di asciugatura della modalità di “Asciugatura/Carica” è impostato più lungo in quanto ci potrebbe essere ancora presente umidità residua nelle aree diverse dalla lamina esterna del sistema dopo che il rasoio è stato sciacquato e pulito con acqua. Non rabboccare con acqua in quanto ciò può compromettere la funzione di pulizia. Sostituire il liquido per pulizia. Questo caricabatteria autopulente può essere usato solo per il modello ES-LV9N. Si rischia altrimenti di causare malfunzionamenti, pertanto non utilizzarlo con altri modelli. La batteria si deteriora se non viene utilizzata per oltre 6 mesi. Accertarsi pertanto di eseguire una carica completa almeno una volta ogni 6 mesi. Quella utilizzata in questo apparecchio è una batteria agli ioni di litio, pertanto la carica dopo ogni utilizzo non influirà sulla sua durata. Perché si deve scollegare l’adattatore dopo l’uso? Quali sono gli ingredienti dell’olio dedicato e del detergente? Risposta Caricare la batteria per più di 1 ora non compromette le prestazioni, ma è consigliabile scollegare l’adattatore per sicurezza e per risparmiare energia. Olio: Paraffina liquida Detergente: Agente tensioattivo non ionico, agente antimicrobico, lubricante e profumo.

2015/12/11 13:06:31 Una volta pulito, possono rimanere delle gocce simili a olio sull’esterno della struttura lamina. Si tratta del componente lubrificante del liquido per pulizia e non è un problema. Lo si può lavare via con un panno morbido. Il liquido per pulizia si è accumulato nel vassoio di pulizia.

Sostituire il liquido per pulizia. (Far riferimento alla pagina 96.)

Se si mescola dell’acqua saponosa o del sapone per mani con il detergente o si utilizza un altro detergente, il liquido per pulizia forma schiuma. Utilizzare il caricabatteria autopulente dopo aver lavato e asciugato bene il rasoio.

Il liquido per pulizia ha formato schiuma. Sostituire la lamina esterna del sistema e/o le lame interne. (Far riferimento alla pagina 95.) FIN La lama non è stata lavata bene. Non aggiungere detergente e acqua tranne quando si sostituisce il liquido per pulizia. Così facendo si può danneggiare la funzione di pulizia. (Far riferimento alla pagina 97.) Non inserire oggetti estranei nel caricabatteria. Rimuovere l’eventuale sporcizia che si è accumulata nello scarico nella parte inferiore del vassoio di pulizia. (Far riferimento alla pagina 97.) Se si utilizza il caricabatteria autopulente quando il rasoio è bagnato o quando sul rasoio si trova sapone o gel da barba, il liquido per pulizia può accumularsi sul vassoio di pulizia.

Azione Se il rasoio non viene pulito per più di 2 settimane, lavare prima con la spazzola per pulizia per rimuovere la barba rimasta. (Far riferimento alla pagina 95.) Le lame si fratturano o si deformano durante la pulizia.

Problema Le lame non sono asciutte o sono appiccicose.

►►Caricabatteria autopulente Azione Le lame potrebbero non asciugarsi rapidamente a causa delle condizioni della temperatura. Eseguire nuovamente la modalità “Asciugatura/Carica” o strofinare con un panno morbido prima di eseguire la rasatura.

Eseguire le operazioni seguenti. Se non è possibile risolvere i problemi precedenti tramite le azioni indicate o tutte le spie del caricabatteria autopulente lampeggiano, contattare il negozio in cui si è acquistata l’unità o un centro di assistenza autorizzato da Panasonic per la riparazione. Problema

Risoluzione dei problemi

2015/12/11 13:06:31 Problema Azione Non premere il pulsante di rimozione della vaschetta del liquido per pulizia durante qualsiasi modalità. Il liquido per pulizia è fuoriuscito dalla vaschetta del liquido per pulizia. Non è possibile rimuovere la vaschetta del liquido per pulizia. Posizionare il caricabatteria autopulente in orizzontale. Problema Non è possibile caricare il rasoio. Emette un forte rumore. Durante la pulizia: Il caricabatteria autopulente emette un rumore forte a causa della pulizia delle lame. Dopo la pulizia: Il caricabatteria autopulente emette un rumore forte a causa della rimozione delle gocce d’acqua per un’asciugatura rapida. Il suono dopo la pulizia è diverso da quello durante la pulizia. Il livello dell’acqua è diminuito e si stanno rimuovendo le gocce d’acqua dalle lame dopo la pulizia. In questo caso non si tratta di un malfunzionamento. Se si utilizza il caricabatteria autopulente quando il rasoio è bagnato o quando sul rasoio si trova sapone o gel da barba, il liquido per pulizia può fuoriuscire. Posizionare il caricabatteria autopulente su una superfice piatta e rigida. (Far riferimento alla pagina 90.) Verificare che l’adattatore CA sia collegato al caricabatteria autopulente, e che l’adattatore sia collegato a una presa a muro. (Far riferimento alla pagina 93.) La modalità non inizia. Confermare che il rasoio sia adeguatamente collegato al caricabatteria autopulente. (Far riferimento alla pagina 93.) La funzione di Pulizia o Asciugatura potrebbe non funzionare a temperature estremamente basse (pari o inferiori a circa 0 °C). Verificare che la spia di stato sia illuminata. (Far riferimento alla pagina 97.) Azione Strofinare delicatamente il terminale posteriore del corpo principale e le uscite per carica del caricabatteria autopulente con un panno o con un tessuto imbevuto d’acqua. ►►Rasoio Problema Azione L’interruttore di accensione non si ATTIVA. Sbloccare l’interruttore. (Far riferimento alla pagina 92.) La spia pulizia ( ) si accende. (Si spegne dopo circa 1 minuto.) Pulire le lame con il caricabatteria autopulente o la modalità di pulizia a vibrazione sonica.

2015/12/11 13:06:32 Il rasoio non funziona neanche dopo la carica. Il rumore di funzionamento varia durante la rasatura.

L’apparecchio potrebbe non funzionare se la temperatura ambiente è pari o inferiore a circa 5 °C. La batteria è esaurita. Il rasoio non funziona con l’adattatore CA collegato. Usare il rasoio dopo che è stato caricato a sufficienza e dopo aver scollegato l’adattatore CA. Il sensore di rasatura è in funzione. Il rumore varia a seconda della foltezza della barba.

Se il numero di utilizzi del rasoio dopo ciascuna carica inizia a diminuire, la batteria sta per esaurirsi.

Applicare olio. FIN La batteria si scarica velocemente anche dopo la sua ricarica. Sostituire la lamina esterna del sistema e/o le lame interne. Durata prevista della lamina esterna del sistema e delle lame interne: Lamina esterna del sistema: 1 anno circa Lame interne: 2 anni circa

Applicare olio. (Far riferimento alla pagina 94.) Il sensore di rasatura potrebbe non attivarsi se non è presente olio sufficiente sulle lame. Il sensore di rasatura si attiva anche se il rasoio non è a contatto con la pelle.

Il sensore di rasatura potrebbe non rispondere quando la capacità rimanente della batteria è bassa. Se ciò avviene, ricaricare il rasoio. Azione Eliminare i residui di barba dal rasoio. Se il rasoio è molto sporco, rimuovere la struttura lamina e lavare con acqua. (Far riferimento alla pagina 94.)

Il sensore di rasatura non si attiva. Il sensore di rasatura potrebbe non attivarsi a seconda del tipo e della quantità del gel da barba. Non si tratta di un’anomalia. Problema

Azione A seconda della foltezza della barba o della quantità di peli residui nella testina del rasoio, il sensore di rasatura potrebbe non attivarsi e il rumore dell’apparecchio potrebbe restare invariato. Non si tratta di un malfunzionamento.

2015/12/11 13:06:32 Problema Azione Problema Applicare olio. Senza olio le lame non scorrono correttamente, e richiedono più potenza. Emette un forte rumore. Il rasoio emette un suono acuto a causa dell’azionamento del motore lineare. In questo caso non si tratta di un malfunzionamento. Verificare che le lamine siano fissate correttamente. Pulire la lamina esterna del sistema con la spazzola. Si avverte uno strano odore. È possibile ovviare a questo inconveniente effettuando la pulizia dopo ogni rasatura. Residui di peli ovunque. È possibile ovviare a questo inconveniente effettuando la pulizia dopo ogni rasatura. Pulire le lame interne con la spazzola se su di esse sono presenti residui di peli. Azione È possibile ovviare a questo inconveniente effettuando la pulizia dopo ogni rasatura. Non si ottiene la stessa rasatura a fondo di prima. Sostituire la lamina esterna del sistema e/o le lame interne. Durata prevista della lamina esterna del sistema e delle lame interne: Lamina esterna del sistema: 1 anno circa Lame interne: 2 anni circa Applicare olio. Applicare olio. La lamina esterna del sistema si surriscalda. Sostituire la lamina esterna del sistema se danneggiata o deformata. (Far riferimento alla pagina 95.)

2015/12/11 13:06:32 WES9170 Detergente speciale per la pulizia del rasoio & Sistema di Ricarica WES4L03 Durata della batteria La durata della batteria è di 3 anni. La batteria del rasoio non deve essere sostituita dai consumatori. Far sostituire la batteria presso i centri di assistenza autorizzati.

Note per il simbolo batterie (simbolo sotto) Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Lamina esterna del sistema e lame interne FIN Parti di ricambio per ES‑LV9N Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato , recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Le parti di ricambio sono disponibili presso il vostro rivenditore o Centro di Manutenzione. Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Parti di ricambio Questo rasoio contiene una batteria agli ioni di litio. Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente nel proprio Paese di residenza.

Per maggiori informazioni o in caso di danneggiamento del rasoio o del cavo visitare il sito web Panasonic http://www.panasonic.com oppure contattare un centro di assistenza autorizzato (gli indirizzi sono riportati nel foglietto della garanzia pan-europea).

2015/12/11 13:06:32 Smaltimento della batteria ricaricabile incorporata Rimuovere la batteria ricaricabile incorporata prima di smaltire il rasoio. Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente. Questa figura deve essere utilizzata esclusivamente per lo smaltimento del rasoio e non per la sua riparazione. Se si smonta personalmente il rasoio, l’apparecchio non sarà più impermeabile e ciò potrebbe comportarne il malfunzionamento.

• • Rimuovere il rasoio dall’adattatore CA.
• • Premere l’interruttore di alimentazione per accendere l’apparecchio e tenerlo acceso finché la batteria non è completamente scarica.
• • Eseguire i passi da 1 a 5 e sollevare la batteria, quindi rimuoverla.
• • Prestare attenzione a non mandare in corto circuito i poli positivo e negativo della batteria rimossa e isolarli applicandovi del nastro adesivo. Specifiche Alimentazione Fare riferimento all’etichetta sull’adattatore CA. (Conversione tensione automatica) Tensione motore 3,6 V Tempo di carica Circa 1 ora Rumore acustico nell’aria in modalità rasatura: 62 (dB (A) re 1 pW) in modalità tagliabasette: 64 (dB (A) re 1 pW) Il prodotto è progettato solo per uso domestico.
