Typ produktu	Kamera samochodowa
Marka	Overmax
Model	CAM 04
Rozdzielczość wideo	Full HD 1080p (1920x1080) przy 30 kl./s
Kąt widzenia	120° szeroki kąt
Ekran	Ekran LCD 2 cale
Czujnik	Czujnik CMOS
Nagrywanie w pętli	Tak, z detekcją ruchu G-sensor
Noktowizja	Tak, z podczerwienią
Pamięć	Karty microSD do 32 GB (klasa 10 zalecana)
Zasilanie	Adapter zapalniczki 12-24V DC, wewnętrzna bateria litowo-jonowa 200 mAh
Wymiary	Około 6,5 x 4,5 x 3,0 cm
Waga	Około 60 g
Mocowanie	Przyssawka na przednią szybę
Główne funkcje	Ciągłe nagrywanie, tryb parkingowy, detekcja wstrząsów, blokada awaryjna
Konserwacja i czyszczenie	Czyścić soczewkę miękką, suchą szmatką; unikać rozpuszczalników
Bezpieczeństwo	Używać wyłącznie dostarczonego adaptera; nie narażać na wilgoć
części zamienne i naprawialność	Uchwyt przyssawkowy i kabel USB dostępne osobno; bateria niewymienialna przez użytkownika
Informacje ogólne	Gwarancja 2 lata; kompatybilny z Windows/Mac; instrukcja dostępna w PDF

Często zadawane pytania - CAM 04 Overmax

Jak zamontować Overmax CAM 04 na przedniej szybie?

Wyczyść miejsce na przedniej szybie, przymocuj przyssawkę mocno dociskając, a następnie podłącz adapter zapalniczki. Wyreguluj kąt kamery, aby uchwycić drogę.

Jakiej karty pamięci użyć?

Użyj karty microSD klasy 10 lub wyższej, do 32 GB. Sformatuj kartę w urządzeniu przed pierwszym użyciem.

Jak włączyć nagrywanie w pętli?

Nagrywanie w pętli jest domyślnie włączone. Możesz ustawić czas trwania segmentów (1, 3 lub 5 minut) w menu ustawień.

Dlaczego ekran pozostaje czarny?

Sprawdź, czy kamera jest włączona i bateria naładowana. Jeśli jest podłączona, upewnij się, że adapter zapalniczki działa. W przeciwnym razie zresetuj urządzenie przyciskiem Reset.

Jak oglądać nagrane filmy?

Wyjmij kartę microSD i włóż ją do komputera. Pliki wideo są w formacie AVI lub MOV. Możesz również podłączyć kamerę do komputera za pomocą kabla USB.

Co zrobić, jeśli kamera nie wykrywa karty SD?

Wyłącz kamerę, wyjmij kartę i wyczyść styki. Włóż ją ponownie mocno. Jeśli problem nadal występuje, sformatuj kartę w FAT32 na komputerze.

Jak używać trybu parkingowego?

Włącz tryb parkingowy w ustawieniach. Kamera przechodzi w tryb czuwania i włącza się automatycznie w przypadku wykrycia ruchu lub wstrząsu. Wymaga stałego kabla zasilającego (opcjonalnie).

Czy noktowizja działa bez światła?

Tak, diody IR umożliwiają nagrywanie w całkowitej ciemności do odległości około 3 metrów.

Jak zablokować ważne wideo?

Podczas odtwarzania naciśnij przycisk blokady (często oznaczony kłódką), aby chronić plik przed nadpisaniem w trybie pętli.

Gdzie mogę pobrać pełną instrukcję?

Instrukcja jest dostępna bezpłatnie na stronie notice-facile.com w formacie PDF. Wyszukaj 'Overmax CAM 04' w pasku wyszukiwania.

INSTRUKCJA OBSŁUGI CAM 04 Overmax

Dziękujemy za zakup produktu naszej rmy, jakim jest wysokiej rozdzielczości rejestrator ruchu, wyprodukowany przy użyciu wiodących technologii i charakteryzujący się unikatowym wyglądem oraz rozbudowanymi funkcjami.

W celu ułatwienia obsługi naszego produktu, przygotowaliśmy dla Państwa krótką instrukcję obsługi. Aby bezpiecznie obsługiwać tę kamerę oraz uzyskać maksymalną wydajność urządzenia, należy przed rozpoczęciem użytkowania przeczytać, a następnie postępować zgodnie z zaleceniami zawartymi w niniejszej instrukcji obsługi.

1. 2 Podstawowe parametry

Rozmiar wyświetlacza LCD	2. 2" wyświetlacz TFT
Rozdzielczość wideo	1920x1080P 1280x720P 640x480P,
Rozdzielczość zdjęć	1280x720
Format wideo	AVI
Kąt obiektywu	120"
Wyświetlacz	Możliwość obracania wyświetlacza w zakresie 270 stopni w poziomie oraz 90 stopni w pionie
Format karty TF	TF (512M-32G), zaleca się używanie kart o wysokich szybkościach

1.3 Cechy produktu

- Wukdawas, wukdawas, wukdawas, 120 door, HD 1200

nagrań.

- Mocowania pozwalają na ustawienie kamery w preferowanym kierunku i unieruchomienie jej, tak aby nagrywany obraz był jak najbardziej stabilny i pozbawiony zakłóceń wibracyjnych.

- Języki menu: chiński - uproszczony i tradycyjny, japoński, rosyjski, angielski, koreanski, niemiecki, portugalski, hiszpański1.4

1.4 Instrukcje

Podłącz wtyczkę ładowarki samochodowej do portu DCSV kamery, a następnie drugi jej koniec podłącz do źródła zasilania w samochodzie. Przykręć uchwyt mocujący kamery do otworów mocujących na przedniej szybie samochodu.

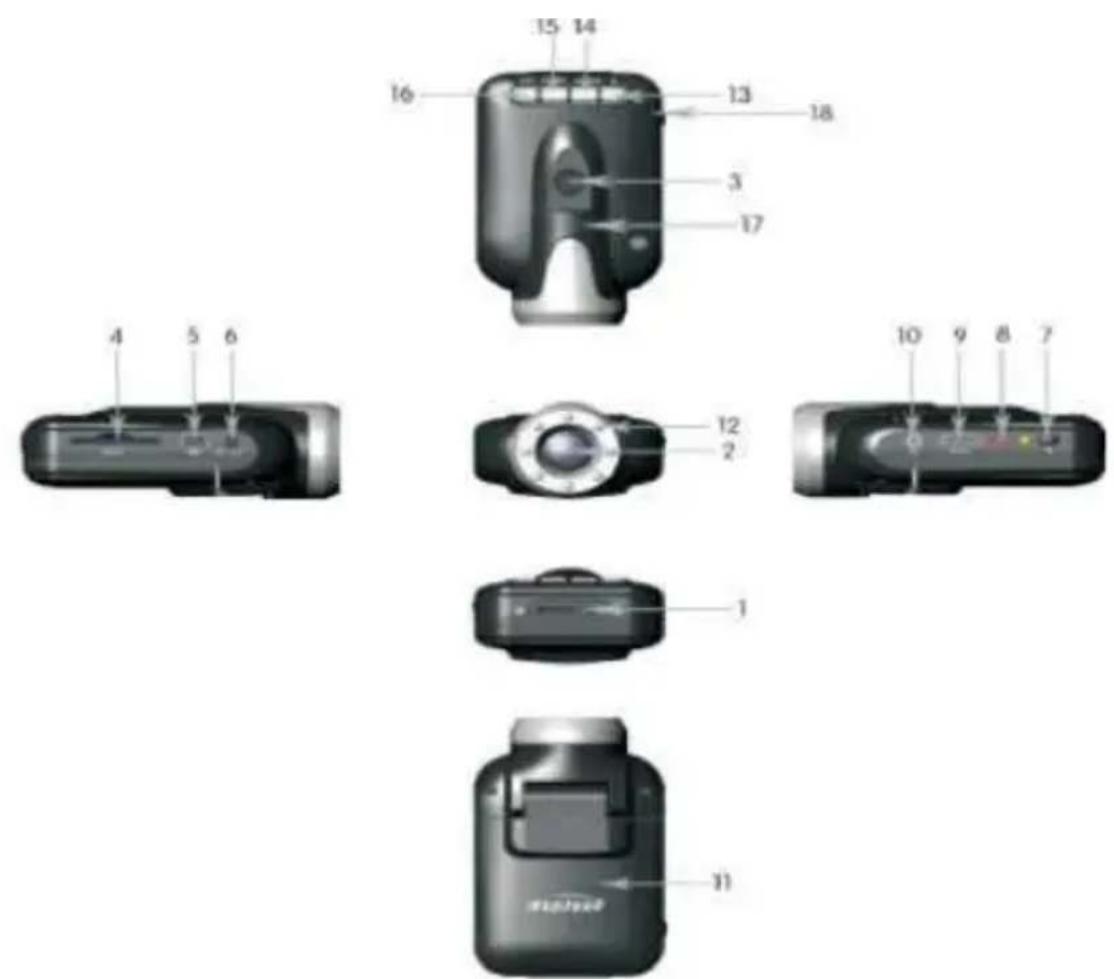

1) Schemat produktu

2) Opis funkcji i przycisków

1: Przycisk otwierania
2: Obiektyw
3: Otwór mocowania
4: Port karty SD
5: Port USB
6: Port zasilania DC5V
7: Przycisk RESET
8: Kontrolka w przycisku
9: Interfejs HDMI
10: Port AV
11: Pokrywa wyświetlacza

12: Diody podczerwieni
13: Przycisk Menu.
14: DOWN - przycisk przewijania "Dół"
15: UP - przycisk przewijania "Góra"
16: MODE - przycisk trybu
17: Głośnik
18: Mikrofon

1.5 Źródło zasilania

A) Wbudowany akumulator litowy.

Metoda ładowania:

1 Za pośrednictwem ładowarki samochodowej
2 Poprzez port USB komputera
Uwaga: W przypadku gdy kamera zasilana jest przez wbudowany akumulator litowy, aby ją włączyć/wyłączyć, należy wcisnąć przycisk włącznika On/O.

B) Ładowarka samochodowa 5V

Kamera zacznie nagrywać automatycznie wraz z odpaleniem samochodu. Po zgaszeniu samochodu kamera wyłączy się i automatycznie zapisze ostatnio nagrywane wideo na karcie pamięci.

Uwaga: Należy używać tylko ładowarek samochodowych o napięciu wyjściowym 5V.

1.6 Funkcje:

1. Opis funkcji

A) Włączanie:

Istnieją dwa sposoby włączania kamery:

1: gdy urządzenie jest wyłączone, wciśnij krótko przycisk włącznika ON/OFF; kamera uruchomi się w trybie wideo i

rozpocznie nagrywanie; kontrolka zacznie świecić zielonym światłem;

2: gdy urządzenie jest wyłączone, podłącz je do ładowatki samochodowej; kamera uruchomi się w trybie wideo i rozpocznie nagrywanie; kontrolka zacznie świecić zielonym światłem; po odłączeniu ładowarki kamera wyłączy się, a nagranie zostanie zapisane na karcie pamięci.

W przypadku gdy w urządzeniu nie jest umieszczona karta TF, po włączeniu, na ekranie LCD wyświetlony zostanie komunikat: "Błąd karty".

B) Wyłączanie:

Gdy urządzenie jest włączone, aby je wyłączyć, wciśnij przycisk włącznika ON/OFF.

W przypadku gdy poziom energii w baterii jest już zbyt niski, na ekranie LCD zostanie wyświetlony odpowiedni komunikat, po czym kamera wyłączy się, a nagranie zostanie zapisane na karcie pamięci.

C) Wideo:

Po uruchomieniu kamera przejdzie automatycznie do trybu wideo i rozpocznie nagrywanie (kontrolka mruga niebieskim światłem). Wciśnij przycisk nagrywania (REC) / "góra" (UP), aby zatrzymać nagrywanie i zapisać plik z nagraniem na karcie pamięci (kamera przejdzie w tryb gotowości, a kontrolka zacznie świecić stałym niebieskim światłem).

W trybie gotowości wciśnij przycisk nagrywania (REC) / "góra" (UP), aby rozpocząć nagrywanie (kontrolka zacznie mrugać niebieskim światłem).

D) Zdjęcia:

W trybie gotowości wciśnij krótko przycisk trybu (MODE), aby aktywować tryb zdjęć, a następnie wciskaj przycisk nagrywania (REC) / "góra" (UP). Podczas wykonywania zdjęcia kamera

wyemituje krótki sygnał dźwiękowy.

E) Podgląd i usuwanie zdjęć:

W trybie gotowości dwukrotnie wciśnij krótko przycisk trybu (MODE), aby przejść do trybu podglądu. Wciskaj przycisk nagrywania (REC) / "góra" (UP) lub "dół" (DOWN), aby zaznaczyć preferowany plik zdjęciowy. Wciskaj ON/OFF aby wyświetlić/zamknąć dany plik.

Aby usunąć dany plik, wciśnij przycisk MENU, a następnie przejdź do interfejsu usuwania. Wciskaj przycisk nagrywania (REC) / "góra" (UP) lub "dół" (DOWN), aby wybrać jedną z dwóch opcji: "Wykonaj" lub "Anuluj". Wciśnij przycisk ON/OFF, aby zatwierdzić wybór, opuścić menu usuwania i powrócić do trybu podglądu.

F) Włączanie diod podczerwieni:

Kamera posiada funkcję automatycznej detekcji intensywności światła otoczenia. Jeśli światło otoczenia jest niedostateczne, następuje automatyczne włączenie diod podczerwieni, w celu poprawienia jakości nagrań; w jasnym otoczeniu diody podczerwieni wyłączają się, aby oszczędzać energię pobieraną przez kamerę.

G) Przełączanie trybu obiektywu:

W trybie gotowości lub nagrywania wciśnij przycisk ON/OFF, aby przełączyć tryb pracy obiektywu.

Fabrycznie kamera ustawiona jest do pracy w trybie podwójnym (aktywna jest zarówno lewa jak i prawa strona). Wciśnij przycisk ON/OFF, aby aktywować tryb pojedynczy - prawy (aktywna jest tylko prawa strona). Wciśnij ów przycisk ponownie, aby aktywować tryb pojedynczy lewy. Kolejne wciśnięcie spowoduje powrót do trybu podwójnego.

Kolejność zmian trybu przy wciśnięciu przycisku wygląda następująco: tryb podwójny - tryb pojedynczy (prawy) - tryb

pojedynczy (lewy) - tryb podwójny.

Przy zmianie trybu pracy obiektywu, aktualnie zapisywane wideo zapisywane jest na karcie pamięci, a rozpoczęte zostaje nowe nagranie już w nowo-ustawionym trybie.

2. Menu ustawień

W trybie gotowości wciśnij przycisk MENU, aby wyświetlić interfejs ustawień; wciskaj przyciski "góra" (UP) oraz "dół" (DOWN), aby zaznaczyć daną opcję, a następnie przycisk ON/OFF, aby przejść do jej konguracji. Dostosuj daną opcję do preferowanych parametrów wciskając przyciski nagrywania (REC) / "góra" (UP) lub "dół" (DOWN). Po zakończeniu dostosowywania wciśnij ponownie przycisk ON/OFF, aby zatwierdzić zmiany, a następnie przycisk MENU, aby zamknąć menu ustawień.

1) Częstotliwość nagrywania: 10 / 20 / 30
2) Czas nagrywania: 2 minuty / 5 minut
3) Nagrywanie dźwięku: Wł. lub Wył. (w przypadku gdy funkcja jest wyłączona, kamera nie rejestruje dźwięków).
4) Język: Angielski / chiński uproszczony / chiński tradycyjny / rosyjski / japoński / koreański
5) Częstotliwość optyczna: 50HZ / 60HZ
6) Ustawienia czasu: Wciśnij przycisk ON/OFF, aby przejść do menu ustawień, a następnie wciskaj przyciski "góra" (UP) oraz "dół" (DOWN), aby zaznaczyć opcję "Ustawienia" i ponownie wciśnij ON/OFF, aby przejść do konguracji ustawień czasu. W oknie ustawień użyj przycisków "góra"

(UP) oraz "dół" (DOWN), aby dostosować parametry daty i zegara. Po dostosowaniu każdego z parametrów wciskaj ON/OFF, aby zatwierdzić zmiany i przejść do ustawień kolejnego parametru. Po ustawieniu wszystkich parametrów, wciśnij przycisk ON/OFF, aby zatwierdzić zmiany i zamknąć menu ustawień.

3. Zgrywanie plików nagrań na dysk komputera

1) Użyj przewodu USB, aby podłączyć kamerę do komputera.
2) W folderze "Mój komputer" pojawi się ikona "Dysku wymiennego" (karty pamięci kamery).
3) Pliki nagrań zapisywane są w folderze DCIM karty pamięci.

4. Uwaga

1) Przed rozpoczęciem nagrywania/ zgrywania plików, należy wsunąć do kamery kartę pamięci TF.
2) W przypadku trybu wideo, należy przed rozpoczęciem nagrywania ustawić opcje czasu.
3) Kamera nagrywa w cyklach trwających odpowiednio 2 lub 5 (w zależności od wcześniejjszej konguracji ustawień). Gdy karta pamięci zostanie zapełniona, pliki najstarszych cyklów będą kolejno kasowane (nadpisywane przez pliki bieżących cyklów). Uwaga:

Aby uniknąć skasowania (nadpisania) wszystkich starych plików jednocześnie, proces nagrywania odbywa się w cyklach (2 lub 5 minut). Po zakończeniu każdego cyklu nagranie zostaje zapisane. Po zapełnieniu karty pamięci nowe nagrania będą po kolei zapisywać się w miejscu starych nagrań W przypadku gdy poziom energii w baterii jest już zbyt niski, na ekranie LCD zostanie wyświetlony komunikat "niski poziom energii baterii", po czym kamera wyłączyć się.

1.7 Pomoc w zgrywaniu plików

1) Podłącz kamerę do komputera przy użyciu przewodu USB.
2) W folderze "Mój komputer" pojawi się ikona "Dysku wymiennego" (karty pamięci kamery).
3) Pliki nagrań zlokalizowane są w folderze DCIM/100DSCIM.

Uwaga:

1) Przed rozpoczęciem nagrywania/ zgrywania plików, należy wsunąć do kamery kartę pamięci TF.
2) Kamera nagrywa w cyklach. Gdy karta pamięci zostanie zapełniona, pliki najstarszych cyklów będą kolejno kasowane (nadpisywane przez pliki bieżących cyklów).

Uwaga: Aby uniknąć skasowania (nadpisania) wszystkich starych plików jednocześnie, proces nagrywania odbywa się w cyklach. Po zakończeniu każdego cyklu nagranie zostaje zapisane. Po zapełnieniu karty pamięci nowe nagrania będą po kolei zapisywać się w miejscu starych nagrań

3) W przypadku gdy poziom energii w baterii jest już zbyt niski, na ekranie LCD zostanie wyświetlony komunikat "niski poziom energii baterii", a kamera wyłączy się po 5 sekundach.
4) Restart kamery:

Wciśnij przycisk RESET, aby zrestartować kamerę.

1.8 Akcesoria

Wskazówka: W celu uniknięcia uszkodzenia kamery i innych problemów na skutek niewłaściwego doboru akcesoriów, zalecane jest kupno produktu w następującym zestawie:

Kamera

Uchwyt

Ładowark

USB

Instrukcja

Bateria wew.
