Typ produktu	Kamera motocyklowa
Marka	Overmax
Model	Motocam 3.0
Rozdzielczość wideo	1080p @30 kl./s / 720p @60 kl./s
Gniazdo karty pamięci	Micro SD, do 64 GB (FAT32), klasa 6 lub wyższa
Nagrywanie w pętli	Tak, automatyczne nadpisywanie najstarszych plików
Czujnik G	Tak, blokuje nagrania przy uderzeniu (pliki zaczynające się od EVExxxxx)
Zasilanie	System motocyklowy 12 V (poprzez dołączony konwerter) lub USB 5 V/2 A
Bateria	Wbudowany litowo-polimerowy (Li-Poly)
Połączenia	Mini HDMI (kamera do kontrolera), Mini USB (zasilanie), Micro USB (zasilanie), drugi Micro USB
Wskaźniki stanu	LED nagrywania (czerwony), LED ładowania (czerwony), LED stanu (czerwony/niebieski)
Audio	Wbudowany mikrofon
Czas nagrywania wideo (64 GB)	Ok. 470 min (1080p) / 530 min (720p)
Ochrona plików	Automatycznie przez czujnik G; ręcznie przez naciśnięcie przycisku zasilania podczas nagrywania
Zawarte komponenty	Kamera, kontroler, kabel zasilający (12 V), konwerter, kabel mini HDMI, kabel mini USB
Konserwacja	Czyść obiektyw miękką, suchą ściereczką; utrzymuj porty wolne od zanieczyszczeń
Bezpieczeństwo	Bezpiecznik w wodoodpornej obudowie do ochrony przed przepięciem

Często zadawane pytania - Motocam 3.0 Overmax

Jak zamontować Motocam 3.0 na moim motocyklu?

Wyłącz motocykl. Użyj opasek kablowych, aby przymocować konwerter napięcia. Włóż kartę micro SD i przyklej uchwyt kontrolera w dostępnym miejscu. Zainstaluj kontroler, przyklej uchwyt kamery, podłącz kamerę do kontrolera przez mini HDMI, a konwerter do kontrolera przez mini USB. Zabezpiecz kable dołączonym zamkiem. Włącz motocykl; kamera zaczyna nagrywać automatycznie.

Jaką kartę pamięci obsługuje Motocam 3.0?

Obsługuje karty micro SD do 64 GB sformatowane w systemie FAT32. Aby uzyskać najlepszą wydajność, użyj karty o klasie prędkości 6 lub wyższej. Karty używane w innych urządzeniach mogą wymagać formatowania.

Jak włączyć i rozpocząć nagrywanie?

Krótko naciśnij przycisk zasilania. Kamera emituje 3 sygnały dźwiękowe, a czwarty sygnał wskazuje, że nagrywanie się rozpoczęło. LED nagrywania miga, a LED stanu na przemian rozjaśniają się i przyciemniają. Aby zatrzymać, naciśnij przycisk nagrywania.

Jak działa nagrywanie w pętli?

Nagrywanie w pętli umożliwia ciągłe nagrywanie. Gdy karta pamięci jest pełna, najstarsze pliki wideo są automatycznie nadpisywane nowymi. Jeśli nagrywanie w pętli jest wyłączone, kamera wyłącza się po 30 sekundach, gdy karta jest pełna.

Jak czujnik G chroni nagrania?

Czujnik G wykrywa nagłe uderzenia (np. kolizję lub poślizg) i blokuje bieżący plik nagrania. Te pliki zaczynają się od 'EVE' i nie są nadpisywane podczas nagrywania w pętli. Możesz również ręcznie zablokować plik, krótko naciskając przycisk zasilania podczas nagrywania.

Jak naładować baterię?

Bateria ładuje się automatycznie po podłączeniu do zasilania motocykla (przez konwerter) lub przez zewnętrzne źródło USB 5 V/2 A. Czerwona dioda LED ładowania świeci podczas ładowania i gaśnie po pełnym naładowaniu. Aby ładować szybciej, wyłącz kamerę.

Co oznaczają wskaźniki LED?

Patrz instrukcja: LED nagrywania (miga na czerwono). LED ładowania (czerwony podczas ładowania, wyłączony po pełnym naładowaniu). LED stanu: czerwony dla 1080p, niebieski dla 720p. Różne wzory migania wskazują tryb gotowości, nagrywanie, pusty slot SD, pełna pamięć itp.

Dlaczego moja kamera wyłącza się po 30 sekundach?

Jeśli nie włożono karty micro SD, kamera wyłączy się po 30 sekundach. Również, jeśli nagrywanie w pętli jest wyłączone, a karta jest pełna, kamera wyłącza się po 30 sekundach. Włóż kartę lub włącz nagrywanie w pętli.

Jak sformatować kartę pamięci dla Motocam 3.0?

Użyj komputera, aby sformatować kartę micro SD w systemie plików FAT32. Kamera może nie działać prawidłowo z kartami wcześniej używanymi w innych urządzeniach.

Czy mogę używać kamery podczas ładowania?

Tak, kamera włącza się automatycznie podczas ładowania. Jednak aby ładować szybciej, zaleca się ręczne wyłączenie kamery.

INSTRUKCJA OBSŁUGI Motocam 3.0 Overmax

Prosimy o uważne zapoznanie się z instrukcją obsługi prze użyciem zakupionego towaru. Instrukcja jest stałym elementem produktu. Dlatego też należy ją zachować wraz z opakowaniem tak, aby móc do niej powrócić w przypadku pytań, jakie mogą się pojawić w późniejszym okresie.

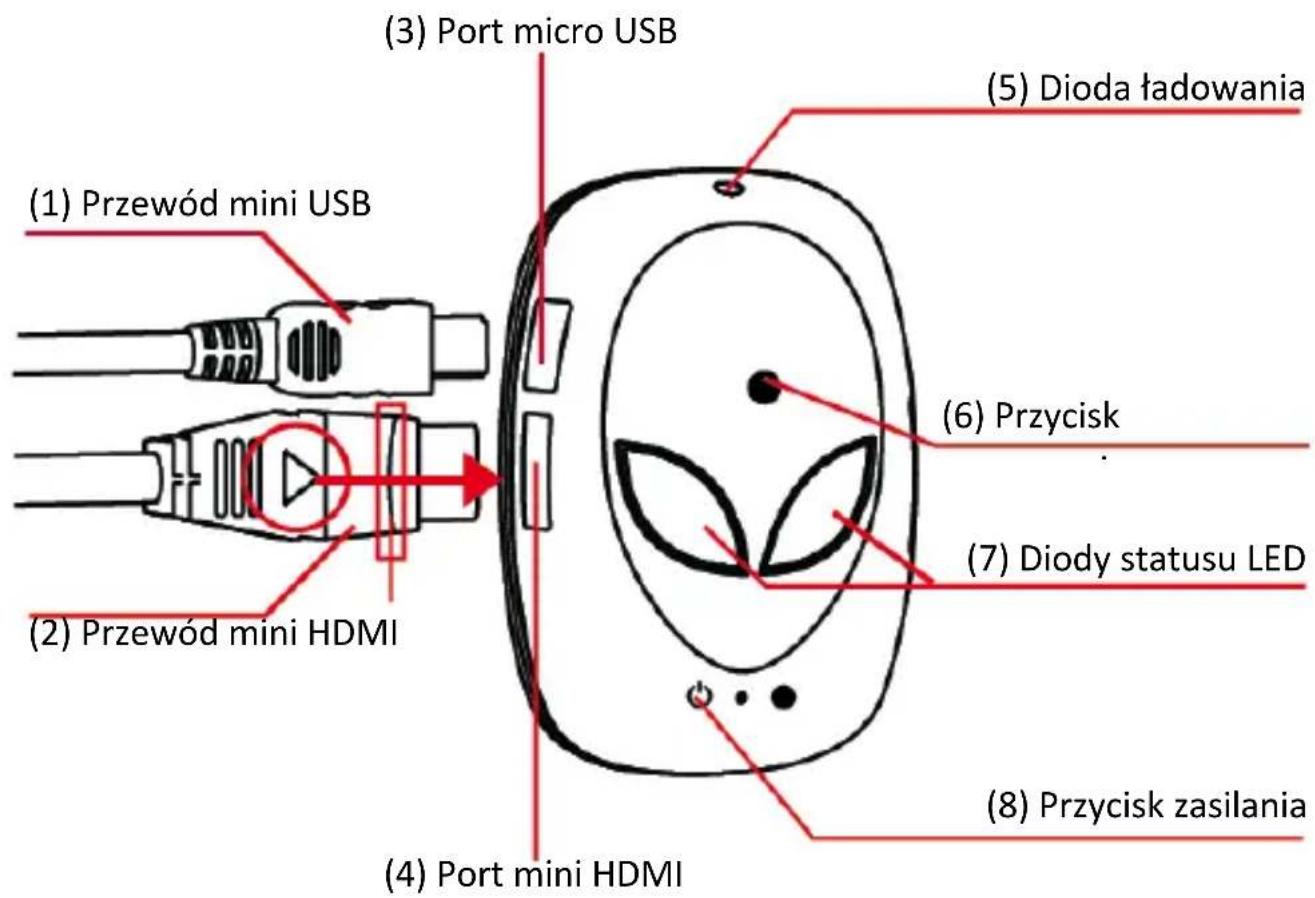

Opis:

(1) Przewód mini USB
(3) Port micro USB
(5) Dioda ładowania
(7) Diody statusu LED

(2) Przewód mini HDMI
(4) Port mini HDMI
(6) Przycisk nagrywania
(8) Przycisk włączania/wyłączania

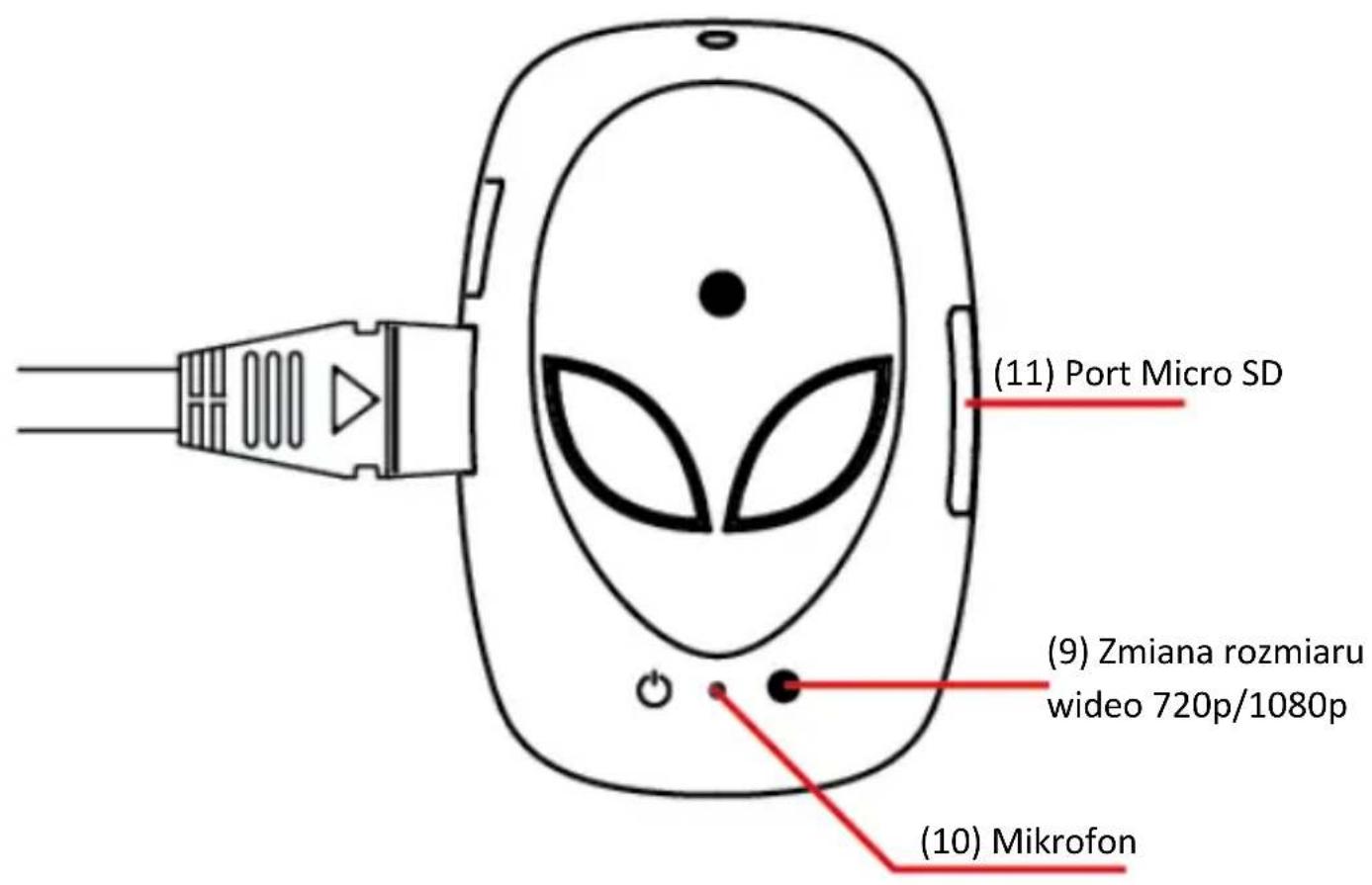

(9) Zmiana rozmiaru wideo (10) Mikrofon
720p/1080p

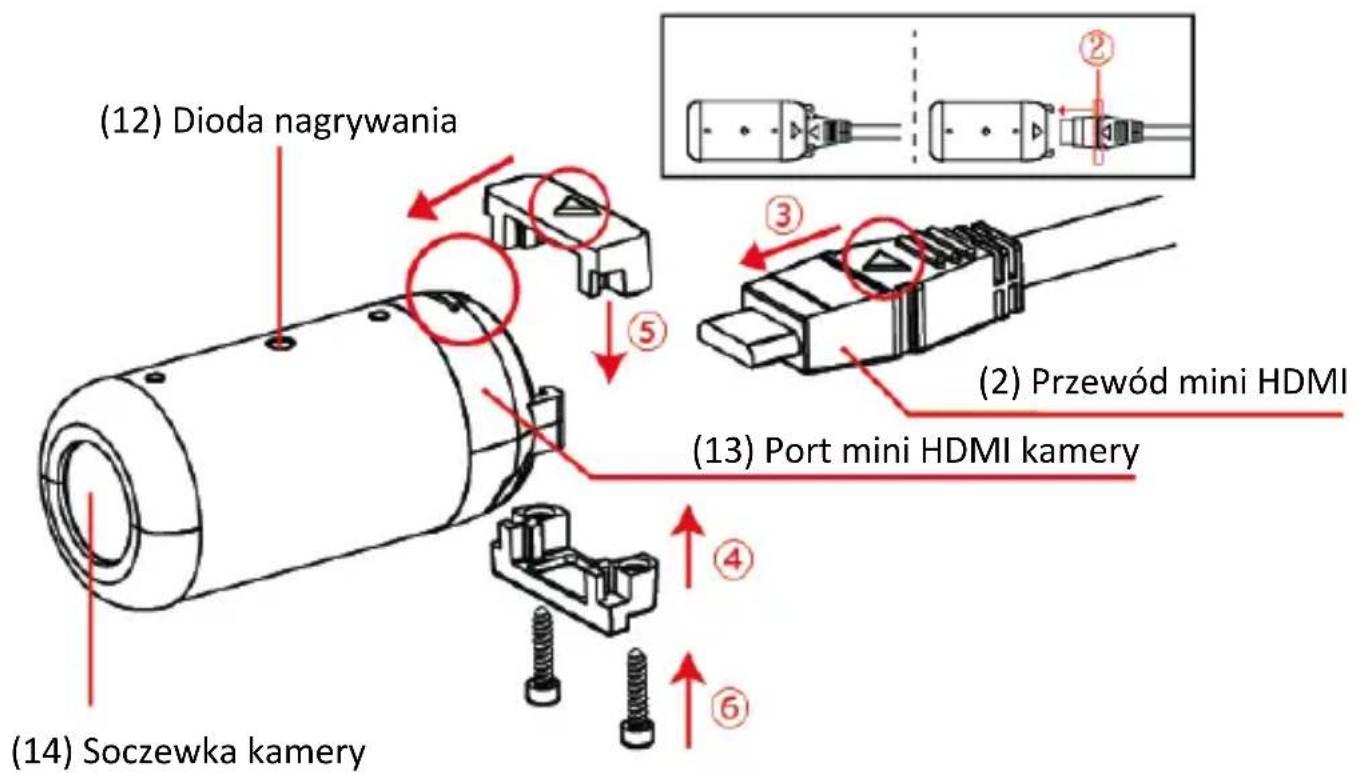

(11) Port Micro SD (12) Dioda nagrywania
(13) Port mini HDMI kamery (14) Soczewka kamery

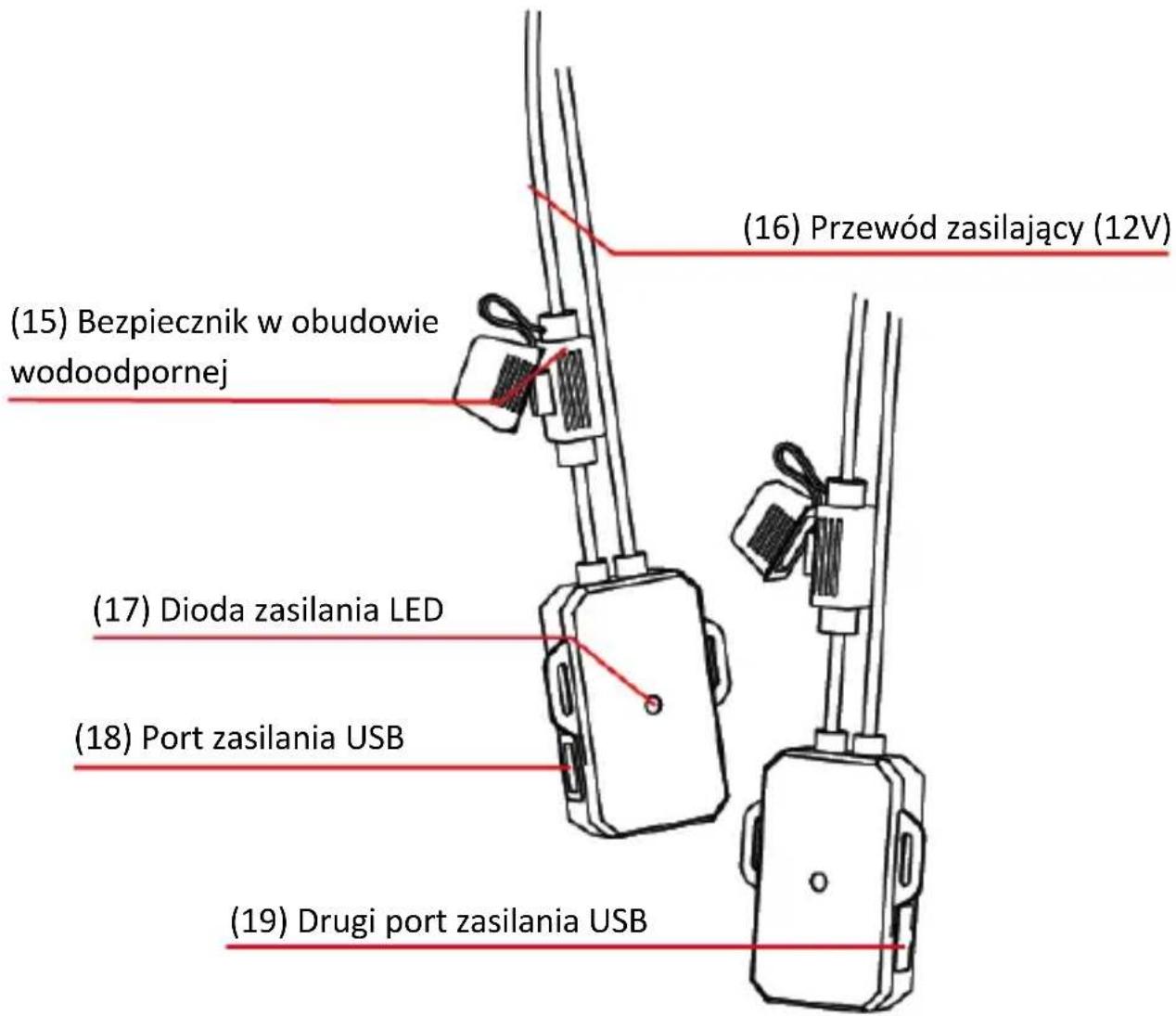

(15) Bezpiecznik w obudowie wodoodpornej
(17) Dioda zasilania LED
(19) Drugi port zasilania USB

(16) Przewód zasilający (12V
(18) Port zasilania USB

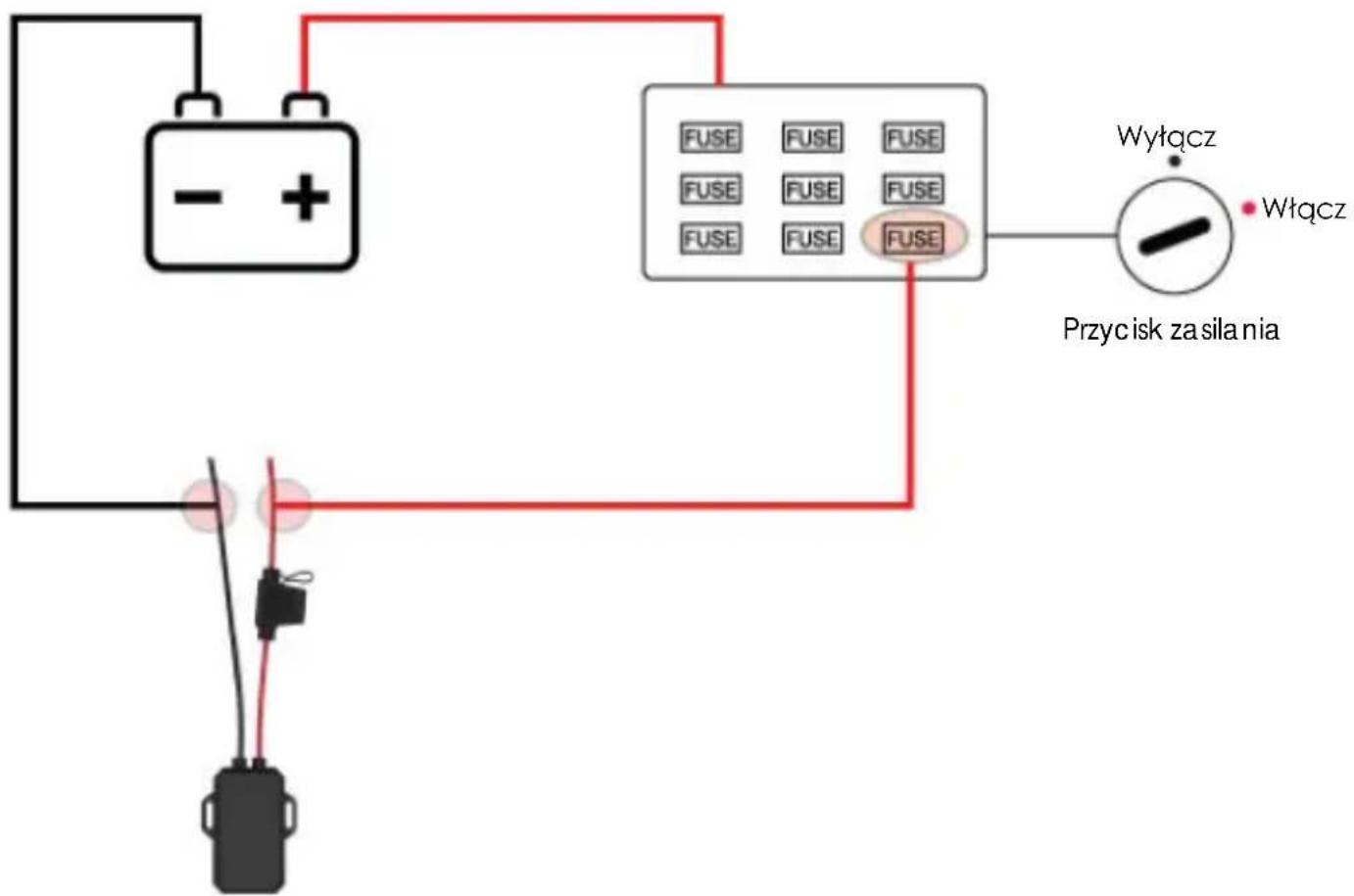

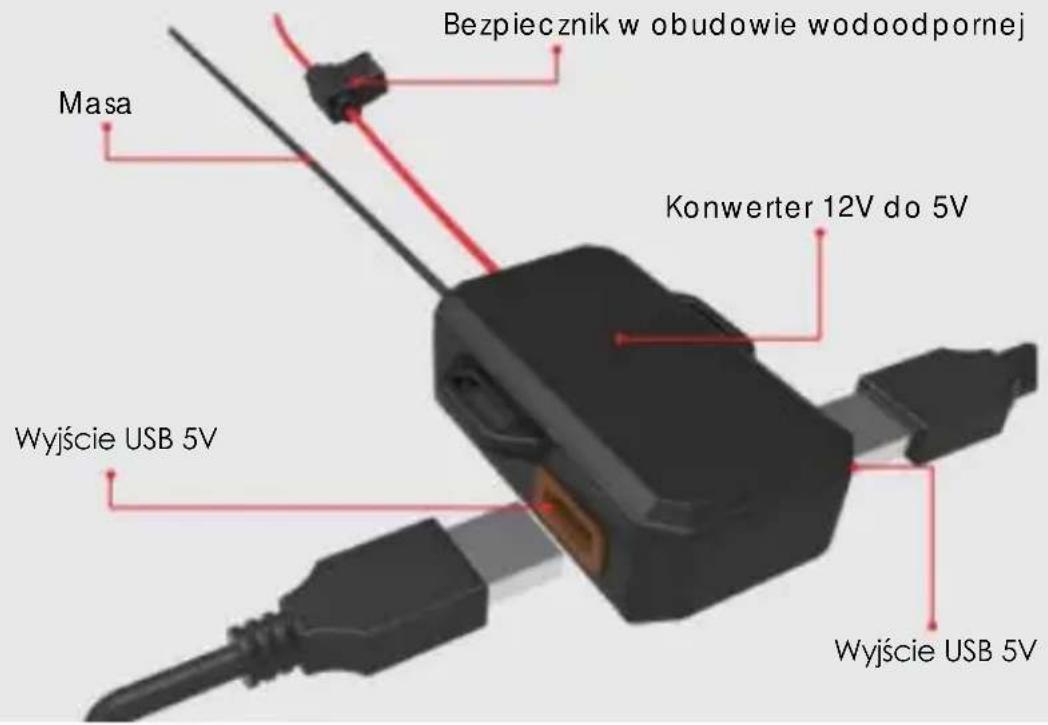

Schemat podłączenia konwertera:

Konwerter napięcia

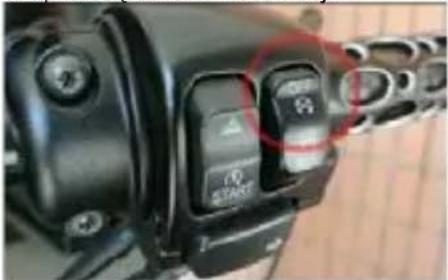

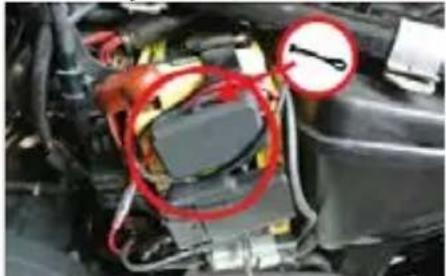

1. Wyłącz motocykl przed rozpoczęciem instalacji.	2. Przymocuj konwerter napięcia do motocykła, za pomocą opasek zaciskowych.	3. Włóż kartę mi przyklej uchwyt kontrolera w dogodnym do obsługi miejscu.

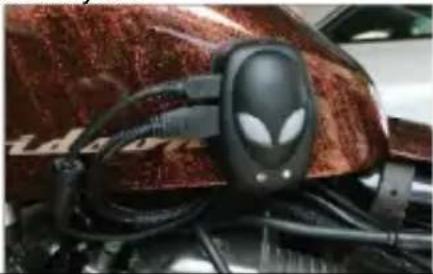

4. Zamocuj kontroler w przyklejonym wcześniej uchwycie.	5. Przyklej uchwyt kamery w bezpiecznym i dogodnym do nagrywania miejscu.	6. Podłącz przewód mini HDMI do kontrolera i kamery.

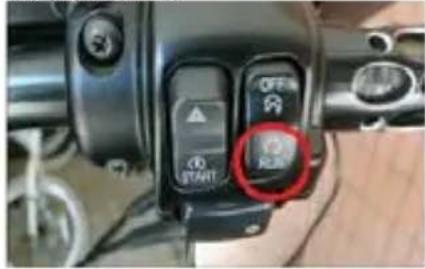

7. Podłącz do konwertera przewód zasilający mini USB, a następnie podłącz go do kontrolera.	8. Upewnij się, że przewody zostały poprawianie podłączone do kontrolera, następnie zabezpiecz je za pomocą dołączonej do zestawu blokady.	9. Uruchom motocykl, konwerter zasilania uruchomi się, a kamera rozpocznie nagrywanie.

Status diod LED

Status	Dioda nagrywania	Dioda ładowania Diody statusu LED Sygnot
Kolor diody	Czerwona	Czerwona	Nie bieska	Czerwona (1080p)	Niebieska (720p)	Beep
Włączanie	Świeci	Nie świeci	Młga	Młga	Nie świeci	3 sygnały
Wyłączanie	Świeci	Nie świeci	Miga	Świeci	Nie świeci	6 sygnałów
Nagrywanie	Miga	Świeci	Nie świeci	Rozjaśnia się i ciemnieje	Rozjaśnia się i ciemnieje	1 sygnał
Czuwanie	Świeci	Świeci	Nie świeci	Świeci	Nie świeci	2 długie sygnały
Pusty slot SD	Miga szybko	Świeci	Nie świeci	Miga	Miga	2 sekundy
Pełna karta SD	Miga szybko	Świeci	Nie świeci	Miga szybko	Miga	4 sygnały
Ładowanie baterii	Świeci	Świeci	Nie świeci	Świeci	Nie świeci	Nie świeci
Staba bateria	Świeci	Świeci	Świeci	Świeci	Nie świeci	Nie świeci

UWAGA:

Po podłączeniu konwertera do zasilania, czerwona dioda ładowania będzie włączona we wszystkich trybach z wyjątkiem, gdy wbudowana bateria zostanie w pełni naładowana.

Początkowe ustawienia

1. Upewnij się, że kamera Motocam 3.0 jest wyłączony przed włożeniem lub wyciągnięciem karty Micro SD!
2. Otwórz pokrywę karty SD Micro.
3. Włóż kartę pamięci micro SD (max do 64GB (FAT32)) do gniazda ze stykami do góry.
4. W przypadku braku zainstalowanej karty pamięci micro SD w kamerze, diody statusu zaczną migać na czerwono i niebiesko, a kamera wyłączy się po 30 sekundach.
5. W przypadku korzystania z karty pamięci micro SD z innego urządzenia, karta może działać nieprawidłowo. Jeśli używasz karty pamięci micro SD po raz pierwszy w Motocam 3.0, należy ją najpierw sformatować w komputerze do systemu plików FAT 32. Zalecamy, aby użyć klasy 6 lub wyższej.

Ładowanie baterii

W urządzeniu wbudowana jest bateria LI-Po (litowo-polimerowa). Czerwona dioda ładowania włącza się podczas ładowania, gaśnie, gdy bateria jest w pełni naładowana. Gdy poziom naładowania baterii jest niski, dioda ładowania zacznie migać w kolorze niebieskim. Bateria ładowana jest podczas użytkowania, prądem płynącym z konwertera podłączonego do zasilania motocyklu. Kamera może być również ładowana zasilaniem zewnętrznym 5V lub z powerbanku o minimalnej mocy znamionowej 2A. Podczas ładowania, kamera włącza się automatycznie, dla szybszego naładowania należy ręcznie wyłączyć kamerę.

Tryb startu silnika / zapłonu

WłączanieMotocam 3.0	Po zainstalowaniu konwertera, wraz z uruchomieniem zapłonu, kamera uruchamia się automatycznie.
WyłączanieMotocam 3.0	Po wyłączeniu zapłonu, kamera zapisze dane na karcie pamięci i wyłączy kamerę.

Włączanie / wyłączanie przyciskiem

Włączanie Motocam 3.0	Włącz kamerę naciskając pojedynczo przycisk zasilania. Kamera wyda trzy sygnały dźwiękowe. Dioda ładowania zacznie migać na niebiesko, diody statusu zaczną świecić na czerwono. Pojedynczy sygnał dźwiękowy poinformuje o rozpoczęci nagrywania, dioda nagrywania zacznie migać oraz diody statusu zaczną powoli się ściemniać i rozjaśniać.
Wyłączanie Motocam 3.0	Aby wyłączyć kamerę, naciśnij i przytrzymaj przycisk zasilania przez około 3 sekundy. Dioda ładowania zacznie migać na niebiesko, kamera wyda sześć sygnałów dźwiękowych, po czym wszystkie diody zgasną.

Pusty slot SD

Jeśli nie ma Micro SD w kamerze, czerwona i niebieska dioda LED będzie migać przez 30 sekund. Następnie, aparat wyłączy się automatycznie.

Pełna karta SD

Jeśli funkcja nagrywania w pętli jest wyłączona, po zapełnieniu karty pamięci, kamera wyłączy się automatycznie po upływie 1 minuty.

Jeśli funkcja nagrywania w pętli jest włączona, kamera rozpocznie nadpisywanie danych począwszy od najstarszych.

Przypomnienie:

Należy włożyć kartę micro SD przed rozpoczęciem użytkowania kamery.

Pojemność karty Micro SD dla plików wideo
Tryb	Wideo
System plików FAT32	4GB	8GB	16GB	32GB	64GB (Fat32)
1080P @30FPS	30 min	60 min	120 min	235 min	470 min
720P @60FPS	35 min	70 min	140 min	270 min	530 min

Nagrywanie wideo

Włącz kamerę naciskając przycisk zasilania. Kamera wyda trzy sygnały dźwiękowe. Dioda ładowania zacznie migać na niebiesko, diody statusu zaczną świecić na czerwono. Czwarty sygnał dźwiękowy, poinformuje o rozpoczęciu nagrywania, dioda nagrywania zacznie migać oraz diody statusu zaczną powoli się ściemniać i rozjaśniać. Aby zatrzymać nagrywanie, naciśnij przycisk nagrywania. Kamera przejdzie w tryb czuwania po 2 sekundach, a wszystkie diody zaczną świecić na czerwono. Aby wyłączyć kamerę, przytrzymaj przycisk zasilania przez około 3 sekundy.

Nagrywanie w pętli

Ta specjalna funkcja pozwala użytkownikowi rejestrować nieprzerwanie klipy wideo bez konieczności zmiany karty pamięci. Po wybraniu tego trybu, najstarsze pliki wideo zostaną nadpisane najnowszymi. Jeśli ta funkcja jest wyłączona, kamera wyłączy się automatycznie po 30 sekundach od zapetnienia karty pamięci.

G-sensor (nagrywanie zdarzeń)

Podczas zdarzenia tj. nagłe uderzenie, poślizg o wysokiej prędkości, przypadkowe zderzenie itp. G-sensor uaktywni w kamerze zablokowanie nagrania. Oznacza to, że plik zapisany podczas takiego zdarzenia będzie chroniony i nie zostanie nadpisany przez funkcję nagrywania w pętli. Nazwa chronionego pliku będzie się różniła od zwykłej i będzie się rozpoczynała od EVExxxxx. Można również tworzyć samemu takie pliki, naciskając jeden raz przycisk zasilania podczas nagrywania.

Uwaga: Użyte zdjęcia i niektóre informacje są poglądowe i mogą ulec zmianie bez konieczności informowania użytkownika.
