INSTRUKCJA OBSŁUGI 004-666 Meec Tools

(Tłumaczenie oryginalnej instrukcji)

Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją na przyszłość

EN BENCH RIPSAW

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

BENCH RIPSAW / BYGGSÅG BYGGSAG / PILARKA BUDOWLANA

400V, 2800W

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

004666

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med følgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 61029-1:2009+A11, EN 61029-2-1:2012

Electromagnetic Compatibility Directive 2014/30/EU EN 55014-1:2006+A1+A2, EN 55014-2:2015 EN 61000-3-2:2014, EN 61000-3-3:2013

RoHS Directive 2011/65/EU EN 50581:2012

Where applicable, name and address of the notified body involved: Där tillämpbart, namn och adress hos involverat kontrollorgan: Når det kreves, navn og adresse til det aktuelle meldte organet: Jeśli ma zastosowanie - nazwa i adres organu kontrolnego:

TÜV Rheinland LGA Products GmbH Tillystrasse 2, 90431 Nürnberg NB0197

Where applicable, the number of the EC type-examination certificate: Där tillämpbart, numret på EG-typkontrollintyget: Når det kreves, nummeret på typegodkjenningsatlesten: Jeśli ma zastosowanie - numer świadectwa badania typu WE;

BM 50399021 0001

Name and address of the person authorised to compile the technical file: Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Skara 2018-02-08

Jonas Backstad Box 363, SE-532 24 Skara, Sweden

Tony Vester BUSINESS AREA MANAGER

1

Podczas używania elektronarzędzi należy przedsięwziąć poniższe środki ostrożności, aby uniknąć porażenia elektrycznego, obrażeń i pożaru.

• Obszar roboczy powinien być czysty i dobrze oświetlony. Nieporządek lub brak dostatecznego oświetlenia na obszarze roboczym mogą być przyczyną wypadków.
• Nie używaj elektronarzędzia w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub gazów.
• Sprawdź, czy podczas pracy z elektronarzędziem dzieci i osoby nieupoważnione znajdują się w bezpiecznej odległości. Jeśli osoby nieupoważnione będą przeszkadzać operatorowi, może on stracić kontrolę nad narzędziem.

BEZPIECZEŃSTWO ELEKTRYCZNE

• Wtyk elektronarzędzia musi pasować do gniazda zasilającego. Nie należy modyfikować wtyku. Nigdy nie stosuj przejściówek wraz z uziemionymi elektronarzędziami. Niemodyfikowane wtyki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
• Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki lub lodówki. W przypadku gdy ciało użytkownika jest uziemione, rośnie zagrożenie porażeniem prądem.
• Nie narażaj elektronarzędzia na działanie deszczu lub wilgoci. Przeniknięcie wody do wnętrza elektronarzędzia powoduje wzrost zagrożenia porażeniem prądem.
• Nie używaj przewodu do niewłaściwych celów, do ciągnięcia lub wieszania elektronarzędzia ani do wyciągania wtyku z gniazda. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzony lub skręcony przewód zwiększa ryzyko porażenia prądem.
• Podczas pracy z elektronarzędziem na zewnątrz używaj wyłącznie przedłużaczy przeznaczonych do zastosowań zewnętrznych. Korzystanie z przedłużaczy do zastosowań zewnętrznych zmniejsza ryzyko porażenia prądem.
• Jeśli nie można uniknąć pracy w wilgotnych warunkach, należy zastosować wyłącznik różnicowoprądowy. Zastosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

• Wykonuj świadomie wszystkie czynności i kieruj się zdrowym rozsądkiem. Nigdy nie pracuj z elektronarzędziem w stanie zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Podczas pracy z elektronarzędziem nawet krótka chwila nieuwagi może być przyczyną ciężkich obrażeń ciała.

• Zawsze stosuj środki ochrony indywidualnej i noś okulary ochronne. W zależności od typu elektronarzędzia i sposobu jego używania środki ochrony, takie jak maski przeciwpyłowe, obuwie przeciwpoślizgowe, kaski ochronne i środki ochrony słuchu zmniejszają ryzyko odniesienia obrażeń ciała.

• Unikaj przypadkowego uruchomienia. Sprawdź, czy elektronarzędzie jest wyłączone przed włożeniem wtyku do gniazda i/lub podłączeniem lub wyjęciem akumulatora, a także podniesieniem lub przeniesieniem. Przenoszenie elektronarzędzia z palcem na przełączniku zasilania lub podłączanie włączonego elektronarzędzia do gniazda grozi wypadkiem.

• Przed włączeniem elektronarzędzia usuń wszystkie klucze, klucze imbusowe itp. Narzędzie lub klucz w komponencie obrotowym może spowodować obrażenia ciała.
• Unikaj niewygodnej postawy ciała. Zawsze utrzymuj pewną postawę i dobrą równowagę. Taka pozycja ciała ułatwia kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
• Noś odpowiednią odzież roboczą. Nie noś luźnych ubrań i biżuterii. Trzymaj włosy, części ubrania i rękawice z dala od ruchomych części. Luźne ubrania, długie włosy i biżuteria mogą zostać pochwycone przez obracające się części.
• Gdy elektronarzędzia są stosowane wraz ze sprzętem do odciągania pyłu, upewnij się, że jest on właściwie podłączony i obstugiwany. Użycie odciągu zmniejsza zagrożenia związane z pyłem. Prawidłowa obsługa i użytkowanie elektronarzędzi
• Nie przeciążaj elektronarzędzia. Stosuj elektronarzędzia odpowiednie do danej pracy. Za pomocą odpowiedniego elektronarzędzia pracę można wykonać łatwiej i bezpieczniej w danym zakresie mocy.
• Nie używaj elektronarzędzia z uszkodzonym przełącznikiem. Elektronarzędzie, którego nie można włączać i wyłączać, jest niebezpieczne i musi zostać naprawione.
• Odłącz urządzenie od gniazda zasilającego i/lub wyjmij akumulator przed przystąpieniem do regulacji, wymianą akcesoriów lub odłożeniem elektronarzędzia. Dzięki temu można zapobiec niezamierzonemu uruchomieniu elektronarzędzia.
• Przechowuj elektronarzędzia w miejscu niedostępnym dla dzieci. Nie pozwalaj na użytkowanie elektronarzędzia osobom, które nie są z nim zaznajomione lub nie przeczytały niniejszej instrukcji. Elektronarzędzia używane przez niedoświadczone osoby są niebezpieczne.
• Przeprowadzaj dokładną konserwację elektronarzędzia. Sprawdź, czy wszystkie części ruchome działają idealnie, nie zakleszczają się oraz czy nie są połamane lub uszkodzone. Napraw wszystkie uszkodzone części przez użyciem elektronarzędzia. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
• Zadbaj, aby narzędzia tnące były ostre i czyste. Narzędzia tnące poddawane dokładnej konserwacji mają ostre krawędzie, nie zakleszczają się tak często i łatwiej można kontrolować ich pracę.
• Używaj elektronarzędzia, akcesoriów oraz nakładek itp. zgodnie z niniejszą instrukcją. Uwzględniaj warunki robocze i rodzaj pracy do wykonania. Jeśli elektronarzędzie jest używane w sposób niezgodny z przeznaczeniem, mogą wystąpić niebezpieczne sytuacje.

SERWIS

Narzędzie może być naprawiane wyłącznie przez wykwalifikowany personel stosujący oryginalne części zamienne. W ten sposób zapewnia się bezpieczeństwo użytkowania elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA PILARKI STOŁOWEJ

• Nie stawaj na elektronarzędziu. Przewrócenie elektronarzędzia lub przypadkowy kontakt z tarczą mogą skutkować ciężkimi obrażeniami ciała.
• Sprawdź, czy osłona tarczy działa prawidłowo. Dopasuj osłone tarczy tak, aby podczas cięcia była wyrównana w stosunku do obrabianego przedmiotu. Nigdy nie blokuj osłony tarczy w położeniu otwartym.
• Nie umieszczaj dłoni za tarczą tnącą w celu przytrzymania obrabianego przedmiotu, usunięcia trocin lub z innego powodu. Trzymaj dłonie w bezpiecznej odległości od obracającej się tarczy.
• Zawsze przesuwaj obrabiany przedmiot w kierunku obracającej się tarczy. W przeciwnym razie zachodzi ryzyko odrzutu, jeśli tarcza pilarki zakleszczy się w obrabianym przedmiocie.
• Uchwyty powinny być czyste, suche i niezabrudzone olejem ani smarem. Smar lub olej na uchwytach sprawia, że są śliskie, co może spowodować utratę kontroli.
• Przed uruchomieniem elektronarzędzia usuń ze stołu narzędzia regulacyjne, trociny itp. Niewielkie ścinki drewna i inne przedmioty mogą zostać z dużą prędkością wyrzucone w kierunku operatora, jeśli dotkną obracającej się tarczy.
• Tnij wyłącznie jeden przedmiot naraz. Umieszczanie podczas cięcia obrabianych przedmiotów na sobie nawzajem lub naprzeciwko siebie może zablokować tarczę.
• Stosuj zawsze prowadnicę równoległą lub skośną. Zwiększa to precyzję i obniża prawdopodobieństwo zacięcia się tarczy.
• Używaj elektronarzędzia do wykrawania i łączenia wyłącznie z odpowiednią osłoną (np. tunelową).
• Nie stosuj elektronarzędzia do wyżłobień (które kończą się w obrabianym przedmiocie).
• Stosuj elektronarzędzie wyłącznie do materiałów, do których jest przeznaczone. W przeciwnym razie można przeciążyć elektronarzędzie.
• Jeśli tarcza się zakleszczy, wyłącz elektronarzędzie i mocno przytrzymuj obrabiany przedmiot w danym położeniu, dopóki tarcza się nie zatrzyma. Aby uniknąć odrzutu, nie ruszaj obrabianym przedmiotem, dopóki tarcza całkowicie się nie zatrzyma. Jeśli tarcza się zakleszczyła, usuń przeszkodę przed ponownym uruchomieniem elektronarzędzia.
• Nie używaj tępych, pękniętych, zdeformowanych ani uszkodzonych tarcz. Tarcze z tępymi lub nieprawidłowo ustawionymi zębami mogą z powodu wąskiego rzazu spowodować zwiększenie tarcia, zakleszczenie i odrzut.
• Noś rękawice ochronne podczas montażu tarczy. Dotknięcie tarczy może spowodować obrażenia ciała.
• Zawsze stosuj tarczę właściwego rozmiaru i upewnij się, że jest wyposażona we właściwy otwór centralny (np. w kształcie rombu lub okręgu).
• Tarcze, które nie pasują do pilarki, obracają się mimośrodowo i mogą doprowadzić do utraty kontroli nad urządzeniem.
• Nie używaj tarcz z wysokostopowej stali szybkotnącej (HSS). Takie tarcze łatwo się łamią.

• Po zakończeniu pracy nie dotykaj tarczy, dopóki nie wystygnie. Tarcza bardzo się nagrzewa w trakcie użytkowania.

• Nigdy nie używaj elektronarzędzia bez wkładki szczelinowej. Wymień uszkodzone wkładki szczelinowe. Używaj wyłącznie wkładek szczelinowych w dobrym stanie. W przeciwnym razie zachodzi ryzyko uszkodzenia tarczy.

• Sprawdzaj regularnie przewód i jeśli jest uszkodzony, zleć jego naprawę w autoryzowanym punkcie serwisowym elektronarzędzi Bosch. Wymień uszkodzone przedłużacze. W ten sposób zapewnia się bezpieczeństwo użytkowania elektronarzędzia. Przechowuj nieużywane elektronarzędzie w bezpiecznym miejscu. Miejsce przechowywania musi być suche i zamykane na klucz. Zapewni mu to bezpieczeństwo i uniemożliwi użycie przez osoby nieupoważnione.
• Nigdy nie pozostawiaj elektronarzędzia, dopóki całkowicie się nie zatrzyma. Po wyłączeniu narzędzia tarcza wciąż się obraca i może spowodować obrażenia ciała.
• Nie używaj elektronarzędzia z uszkodzonym przewodem. Nie dotykaj uszkodzonego przewodu. Wyjmij go z gniazda, jeśli ulegnie uszkodzeniu podczas pracy. Uszkodzenie przewodów zwiększa ryzyko porażenia prądem.

Symbole

Poniższe symbole informują, jak używać elektronarzędzia. Upewnij się, że rozumiesz symbole i ich znaczenie.

	Przeczytaj instrukcję.
	Noś okulary ochronne i środki ochrony słuchu.
	Noś maskę ochronną.
	Maksymalna wydajność cięcia.
	Grubość klina rozszczepiąjącego.
	Parametry tarczy tnącej do pilarki.
	Zatwierdzona zgodność z odpowiednimi dyrektywami UE.
	Oddawaj do utylizacji jako odpady elektryczne.

DANE TECHNICZNE

Napięcie znamionowe zasilania 400 V	~ 50 Hz
Zużycie energii P1 2800 W
Tryb pracy S6/40%
Prędkość	2800 obr./min
Klasa ochronności I
Ostona silnika Tak
Zabezpieczenie przed zbyt niskim napięciem Tak
Rozmiar stołu 800 x 550 mm
Rozmiar stołu po rozszerzeniu 950 x 800 mm
Wysokość stołu z podstawą	800 mm
Tarcza tnąca	315 × 30 × 3 Z24
Regulacja w pionie	90^/45^ 0–83/0–49 mm
Nachylenie	90^-45^
Prędkość cięcia	46 m/s
Wzornik długości	580 mm
Masa	48 kg
Ciśnienie akustyczne*	LpA: 102,5 dB(A), K = 4 dB
Poziom mocy akustycznej*	LwA: 112,4 dB(A), K = 4 dB

* W trakcie pracy

Zawsze stosuj środki ochrony słuchu.

Deklarowane poziomy drgań i hałasu, które zostały zmierzone zgodnie ze standardową metodą testową, można wykorzystać do porównania różnych narzędzi i wstępnej oceny narażenia na te czynniki. Wartości pomiarów zostały określone zgodnie z normą EN 61029-2-1:2012.

OSTRZEŻENIE!

Rzeczywisty poziom drgań i hałasu podczas użytkowania elektronarzędzi może się różnić od określonej wartości maksymalnej w zależności od materiału i sposobu obsługi narzędzia. Jest zatem konieczne, aby ustalić, jakie środki bezpieczeństwa są wymagane do ochrony użytkownika w oparciu o ocenę narażenia w danych warunkach roboczych (z uwzględnieniem czasu rozruchu oraz wszystkich etapów cyklu pracy, np. czasu, gdy urządzenie jest wyłączone i pracuje na biegu jałowym).

OPIS

Zawartość opakowania

• Pilarka stołowa
• Ogranicznik długości z kątownikiem
• Skala kąta cięcia
• Ostona tarczy ze śrubą i nakrętką motylkową
• Klucz
• Popychacz
• Rozszerzenie stołu
  • Dwa wsporniki rozszerzenia stołu
  • Dwa kółka
  • Tarcza ∅315 x 30 x 3 724
• Klucz do tarczy

• Dźwignia
- Wąż odciągowy i zacisk
- Worek
- Instrukcja:

MONTAŻ

Ostrożnie wyjmij wszystkie dostarczone części z opakowania. Usuń cały materiał opakowania z elektronarzędzia i dostarczonych akcesoriów. Sprawdź, czy opakowanie zostało usunięte spod bloku silnika.

1. Umieść blat na stole roboczym.

RYS. 1

UWAGA!

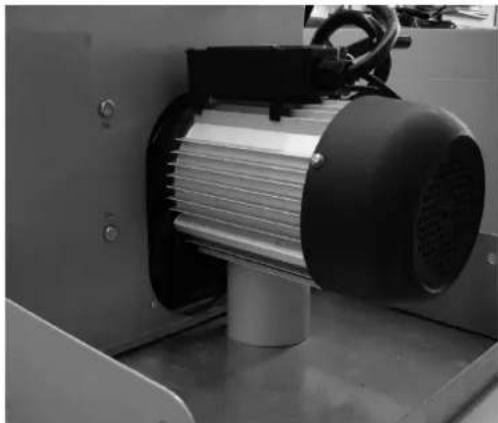

Usuń opakowanie spod silnika.

1. Zamontuj nogę do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podkładek i dwóch nakrętek M6. Dokręć śruby ręcznie.

RYS. 2

1. Zamontuj przełącznik do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podkładek i dwóch nakrętek M6.

RYS. 3

1. Zamontuj każdą nogę do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podkładek i dwóch nakrętek M6. Dokręć śruby ręcznie.

RYS. 4

1. Zamontuj nogę do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podkładek i dwóch nakrętek M6. Dokręć śruby ręcznie.

RYS. 5

1. Zamontuj nogę do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podktadek i dwóch nakrętek M6. Dokręć śruby ręcznie.

RYS. 6

1. Zamotuj w nogach dwie belki wzdłużne i dwie poprzeczne za pomocą dwunastu śrub z łbem sześciokątnym M6 x 16, dwunastu podkładek 6 i dwunastu nakrętek sześciokątnych M6. Dokręć śruby ręcznie.

RYS. 7

1. Zamontuj do stołu blat rozszerzenia za pomocą dwóch drążków i belki poprzeczne za pomocą sześciu śrub z łbem sześciokątnym M6 x 16, sześciu podkładek i sześciu nakrętek sześciokątnych M6. Dokręć śruby ręcznie.

RYS. 8

PL

1. Zamontuj tuleję odciągową na dolnej osłonie tarczy za pomocą czterech śrub z łbem sześciokątnym M4 x 10.

RYS. 9

1. Zamontuj oś kółek na nogach tylnych za pomocą czterech śrub z łbem sześciokątnym M6 x 16, czterech podkładek i czterech nakrętek M6. Dokręć śruby ręcznie.

RYS. 10

1. Postaw urządzenie i mocno dokręć wszystkie śruby stołu, nóg i belek (za wyjątkiem mechanizmu kółka).

RYS. 11

1. Dokreć śruby osi, aby kółka tylko dotykały podłogi.

RYS. 12

1. Dopasuj klin do tarczy zgodnie z ilustracją. Lekko odkręć śrubę (nie odkręcaj całkowicie). Ponownie dokręć śrubę po dopasowaniu. Wkładka stołowa musi zostać zdjęta podczas regulacji klina.

RYS. 13

1. Po dopasowaniu klina zamocuj wkładkę stołową z powrotem za pomocą czterech śrub z łbem płaskim M6 x 16.

RYS. 14

1. Zamocuj ostonę na klinie za pomocą śruby z łbem kulistym M6 x 25, podkładki 6 i nakrętki zabezpieczającej.

RYS. 15

1. Zamontuj element mocujący wąż do blatu za pomocą dwóch śrub z łbem sześciokątnym M6 x 16, dwóch podkładek i dwóch nakrętek sześciokątnych M6, a następnie podłącz wąż odciągowy do osłony i tulei odciągowej.

RYS. 16

1. Zamocuj śruby hakowe za pomocą dwóch podkładek i dwóch nakrętek M6 po prawej stronie nóg. Umieszcza się tu klucz do tarczy i popychacz. Dwa uchwyty transportowe montuje się na prawej i lewej nodze z przodu pilarki za pomocą czterech śrub z łbem sześciokątnym M6 x 16, czterech podkładek i czterech nakrętek M6.

RYS. 17

RYS. 18

1. Montaż prowadnicy wzdłużnej

– Umieść elementy nośne na zacisku.

– Zamontuj zacisk do blatu za pomocą dwóch śrub cylindrycznych M6 x 30, dwóch podkładek zębatych A 6.4 i dwóch nakrętek sześciokątnych.

RYS. 19

RYS. 20

Montaż belki prowadnicy

– Zamontuj do prowadnicy wzdłużnej płytkę pośrednią za pomocą dwóch okrągłych śrub płaskich M6 x 50, dwóch podkładek A 6 i dwóch nakrętek motylkowych.

– Wsuń belkę prowadnicy nad płytkę pośrednią i zamocuj za pomocą nakrętek motylkowych.

1 – wysokie położenie prowadnicy

2 – niskie położenie prowadnicy

Aby zacisnąć, pociągnij zacisk. Aby zwolnić, dociśnij.

RYS. 21

WYMIANA TARCZY

OSTRZEŻENIE!

Odlącz urządzenie od gniazda zasilającego.

UWAGA!

Podczas wymiany tarczy noś rękawice ochronne ze względu na ryzyko odniesienia ran ciętych.

Odkręć śrubę motylkową od osłony odciągu i zdejmij osłone.

RYS. 22

Odkręć cztery śruby gwiazdkowe od wkładki stołowej i ją zdejmij.

RYS. 23

Podnieś tarczę i odkręć śrubę za pomocą klucza.

RYS. 24

UWAGA!

Gwint lewoskrętny

Zdejmij kołnierz tarczy i tarczę. Włóż nową tarczę. Zaznacz położenie kołnierza w otworze. Sprawdź dopasowanie klina po ponownym włożeniu tarczy, a następnie zamontuj ponownie wkładkę stołową i ostone odciągu.

RYS. 25

UŻYTKOWANIE

ZASILANIE

Urządzenie może być podłączone wyłącznie to uziemionego trójfazowego gniazda prądu zmiennego o napięciu sieciowym określonym na tabliczce znamionowej. W przypadku zastosowania przedłużacza musi on mieć prawidłową konstrukcję.

OSTRZEŻENIE!

Jeśli przewód ulegnie uszkodzeniu, musi zostać natychmiast wymieniony na nowy tego samego typu. W przeciwnym razie zachodzi ryzyko zwarcia, porażenia elektrycznego lub pożaru.

LOKALIZACJA

Przygotuj obszar roboczy. Upewnij się, że masz dość przestrzeni do bezpiecznej i nieprzerwanej pracy. Urządzenie zostało zaprojektowane do pracy w zamkniętej przestrzeni i musi zostać umieszczone na równej i stabilnej powierzchni. Aby uniknąć przewrocenia się urządzenia, przykręć je to podłogi za pomocą czterech śrub.

POCZĄTEK PRACY

Zwróć uwagę na instrukcje bezpieczeństwa.

UWAGA!

• Nie uruchamiaj urządzenia, dopóki wszystkie osłony i zabezpieczenia nie zostaną zainstalowane.
• Przed uruchomieniem podłącz urządzenie do systemu odciągu.
• Podczas pracy obniż dyszę odciągową do obrabianego przedmiotu.
• Upewnij się, że długie obrabiane przedmioty nie przechylają się na końcu (np. przy użyciu podnośnika nożycowego).
• Nie przecinaj złączeń ani wyżłobień bez odpowiedniej ostony, na przykład ostony tunelowej umieszczonej nad tarczą.
• Nie stosuj elektronarzędzia do cięcia drewna opałowego.
• Użyj tarczy odpowiedniej do materiału przeznaczonego do cięcia.
• Sprawdź przed uruchomieniem urządzenia, czy wszystkie zabezpieczenia i osłony są na miejscu zgodnie z instrukcją.
• Noś odpowiednie środki ochrony indywidualnej, które obejmują:

– środki ochrony słuchu, które zmniejszają ryzyko uszkodzenia słuchu;
– maskę ochronną, które zmniejsza ryzyko wdychania toksycznych pytów.
– Noś wytrzymałe rękawice podczas dotykania tarczy i szorstkich materiałów. O ile to możliwe, wkładaj tarcze do pojemnika.

• W przypadku cięcia drewna podłącz elektronarzędzie do systemu odciągu pyłu. Ilość produkowanego pyłu zależy od rodzaju materiału, sposobu osłaniania urządzenia oraz właściwego dopasowania oston, ścianek działowych itp.
• Nie używaj tarcz z wysokostopowej stali szybkotnącej (HSS).
• Użyj popychacza lub rączki do bezpiecznego przesuwania obrabianego przedmiotu wzdłuż tarczy.

UWAGA!

Zawsze trzymaj popychacz pod ręką, gdy nie jest używany.

• Musi istnieć możliwość dostosowania tarczy tak, żeby zęby sięgały tuż ponad obrabianym przedmiotem.
• Musi być zapewniona możliwość swobodnego poruszania się tarczy. Sprawdź stare kawałki drewna pod kątem innych materiałów (gwoździ, śrub itp.). Przed włączeniem elektronarzędzia usuń wszystkie materiały obce.
• Upewnij się, że tarcza jest poprawnie zainstalowana i że ruchome części poruszają się swobodnie.

OSTRZEŻENIE!

W razie wątpliwości zleć kontrolę urządzenia specjaliście. Przypuszczenia i zgadywanie mogą okazać się niebezpieczne.

KONSERWACJA

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji wyłącz urządzenie i wyciągnij wtyk z gniazda.

• Regularnie sprawdzaj tarczę.
• Używaj wyłącznie tarczy bez rys i deformacji.
• Używaj wyłącznie narzędzi zgodnych z wymogami europejskiej normy EN 847-1.
• Natychmiast wymień zużytą wkładkę stołową.
• Czyść powierzchnię stołu z żywicy.
• Elektronarzędzia muszą być naprawiane przez uprawnionego elektryka.
• Niniejsze elektronarzędzie jest zgodne z odpowiednimi przepisami bezpieczeństwa.
• Aby zapewnić bezpieczne użytkowanie urządzenia, naprawy mogą być wykonywane wyłącznie przez uprawnionego elektryka stosującego oryginalne części zamienne.

CZYSZCZENIE

• Czyść regularnie części wewnętrzne urządzenia z osadzających się trocin i ścinków.
• Usuwaj wszystkie niedrożności w okolicach wylotu.

UWAGA!

• Zachowuj czystość urządzenia i noś okulary ochronne podczas czyszczenia.
• Nie czyść części stołu wykonanych z tworzywa sztucznego za pomocą silnych środków czyszczących. Używaj łagodnego detergentu i wilgotnej szmatki. Nie polewaj urządzenia wodą.

TRANSPORT

• Urządzenie zostało zaprojektowane do przenoszenia za pomocą odpowiedniego sprzętu podnoszącego (dźwigu lub wózka widłowego). Nigdy nie podność stołu ręcznie. Do częstego podnoszenia w obszarze roboczym zaleca się specjalne urządzenie podnoszące, które jest dostarczane jako akcesorium.
• Podczas transportu urządzenia stosuj przeznaczony do tego sprzęt. Nie używaj zabezpieczeń do przenoszenia czy transportu urządzenia.
• Upewnij się, że górna część tarczy jest osłonięta podczas transportowania urządzenia.

ROZWIĄZYWANIE PROBLEMÓW

Problem Możliwa przyczyna Działanie
Tarcza jest obluzowana.	Nakrętka mocująca nie jest prawidłowo dokręcona.	Dokręć nakrętkę (gwint lewoskrętny M20).
Silnik się nie uruchamia.	Uaktywnił się główny bezpiecznik. Sprawdź napięcie sieci.
	Uszkodzony przedłużacz. Wymień przedłużacz.
	Niewłaściwe podłączenie do silnika. Zleć kontrolę uprawnionemu elektrykowi.
	Usterka silnika lub przełącznika. Zleć kontrolę uprawnionemu elektrykowi.
Tarcza obraca się w niewłaściwym kierunku.	Zmieniona faza. Zmień fazę.
Silnik ma zbyt niską moc lub uaktywnia się bezpiecznik.	Przekrój poprzeczny przedłużacza jest za mały.	Użyj przedłużacza o większym przekroju poprzecznym.
	Przeciążenie na skutek zużytej tarczy. Wymień na nową lub ostrą tarczę.
Przypalona powierzchnia cięcia.	Zużyta tarcza. Wymień na nową lub ostrą tarczę.
	Niewłaściwy rodzaj tarczy. Wymień na nową lub ostrą tarczę.

SAFETY INSTRUCTIONS
