Typ produktu	Piła tarczowa
Marka	Meec Tools
Model	721-342
Źródło zasilania	Elektryczny przewodowy
Pobór mocy	1500 W
Prędkość bez obciążenia	5000 obr/min
Średnica tarczy	185 mm (7-1/4 cala)
Rozmiar otworu	20 mm
Głębokość cięcia pod kątem 90°	64 mm
Głębokość cięcia pod kątem 45°	45 mm
Wymiary (dł. x szer. x wys.)	400 x 250 x 300 mm
Waga	4,5 kg
Główne funkcje	Cięcia wzdłużne, poprzeczne, skośne
Zakres skosu	0° – 45°
Prowadnica laserowa	Tak
Port odsysania pyłu	Tak, 35 mm
Funkcje bezpieczeństwa	Osłona tarczy, hamulec elektryczny, wyłącznik bezpieczeństwa
Konserwacja	Czyścić kurz po użyciu; okresowo smarować przekładnie
Czyszczenie	Wycierać suchą szmatką; nie używać rozpuszczalników
Dostępność części zamiennych	Tarcze, szczotki węglowe, przewód zasilający, wyłącznik
Możliwość naprawy	Wymiana szczotek węglowych i tarcz przez użytkownika
Gwarancja	2 lata
Certyfikaty	CE, EAC

Często zadawane pytania - 721-342 Meec Tools

Jak wymienić tarczę w pile Meec Tools 721-342?

Odłącz piłę od zasilania. Naciśnij przycisk blokady wrzeciona, aby unieruchomić tarczę. Użyj dołączonego klucza, aby poluzować śrubę mocującą (zgodnie z ruchem wskazówek zegara po lewej stronie). Zdejmij zewnętrzny kołnierz i starą tarczę. Zamontuj nową tarczę z zębami skierowanymi do przodu. Zamontuj ponownie kołnierz i śrubę, a następnie dokręć je mocno.

Jakiego typu tarczy używa piła 721-342?

Używa tarczy o średnicy 185 mm (7-1/4 cala) z otworem 20 mm. Typowe tarcze to uniwersalne, do precyzyjnego cięcia lub do muru.

Czy piła może wykonywać cięcia skośne?

Tak, płyta podstawy reguluje się od 0° do 45° w celu cięć skośnych. Poluzuj pokrętło regulacji skosu, przechyl podstawę i ponownie dokręć.

Jak konserwować piłę, aby zapewnić jej długą żywotność?

Regularnie czyść kurz z otworów wentylacyjnych i osłony tarczy. Sprawdzaj szczotki węglowe po 50 godzinach użytkowania i wymień je, jeśli są zużyte. Smaruj ruchome części lekkim olejem. Utrzymuj tarczę ostrą.

Jakie funkcje bezpieczeństwa ma piła 721-342?

Obejmuje osłonę tarczy, która automatycznie zakrywa tarczę po cięciu, hamulec elektryczny do szybkiego zatrzymania tarczy oraz wyłącznik bezpieczeństwa, który zapobiega przypadkowemu uruchomieniu.

Piła nie uruchamia się; co należy sprawdzić?

Najpierw sprawdź przewód zasilający pod kątem uszkodzeń i upewnij się, że gniazdko ma napięcie. Jeśli piła ma bezpiecznik lub wyłącznik nadprądowy, zresetuj go. Sprawdź również szczotki węglowe: jeśli są zużyte, wymień je.

Jak wyregulować głębokość cięcia?

Odłącz piłę. Poluzuj dźwignię regulacji głębokości (zwykle przy płycie podstawy). Przesuń podstawę w celu ustawienia żądanej głębokości (maks. 64 mm). Przed użyciem dokręć dźwignię.

Czy mogę używać piły z odkurzaczem?

Tak, piła ma port odsysania pyłu 35 mm. Podłącz wąż odkurzacza lub worek na pył w celu czystszego cięcia.

Jaki jest prawidłowy kierunek obrotu tarczy?

Tarcza powinna obracać się tak, aby zęby tnieją w górę z przodu piły (obrót zgodny z ruchem wskazówek zegara podczas trzymania piły). Strzałka na tarczy musi być zgodna ze strzałką kierunku na górnej osłonie.

Gdzie mogę znaleźć części zamienne do piły 721-342?

Części zamienne, takie jak tarcze, szczotki węglowe i wyłączniki, są dostępne u sprzedawców Meec Tools, w sklepach internetowych lub na stronie producenta.

INSTRUKCJA OBSŁUGI 721-342 Meec Tools

SE Bruksanvisning för motorsåg
NO Bruksanvisning for motorsag
PL Instrukcja obsługi pilarki tańcuchowej
EN User instructions for for chainsaw

SE - Bruksanvisning i original

NO - Bruksanvisning i original

PL - Instrukcja obsługi w oryginale

PRZED PIŁOWANIEM....83

OCHRONA PRZED ODBICIAMI 84

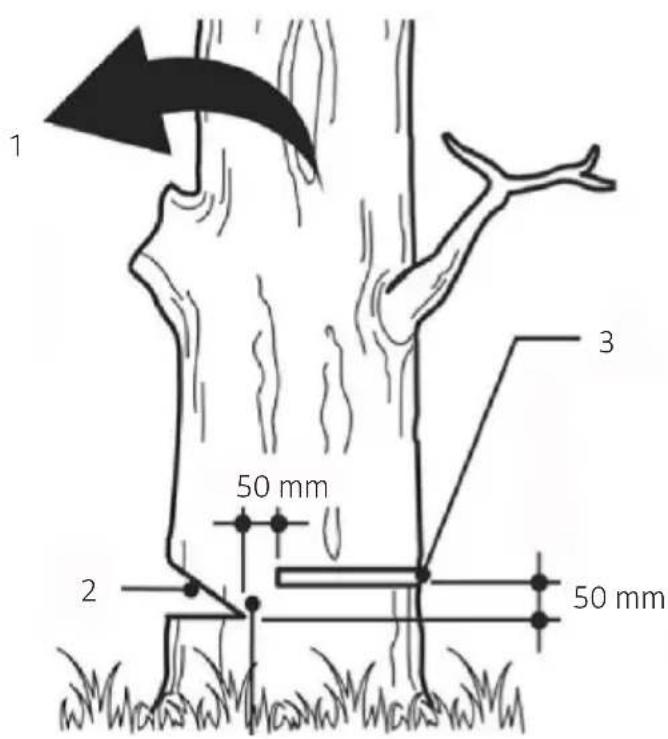

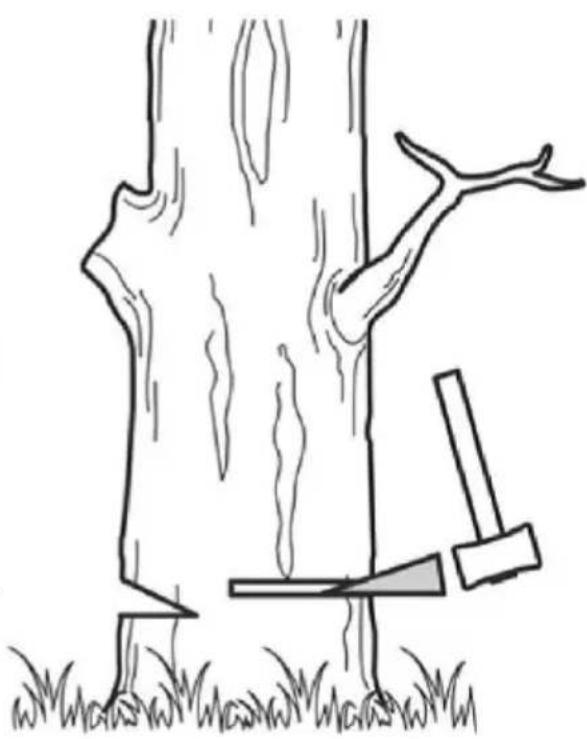

OBALANIE DRZEW 85

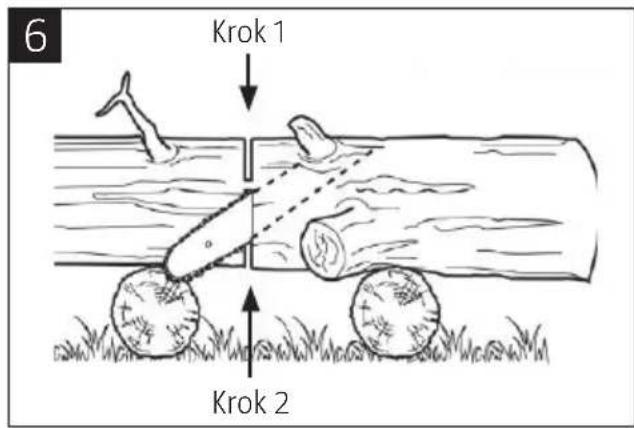

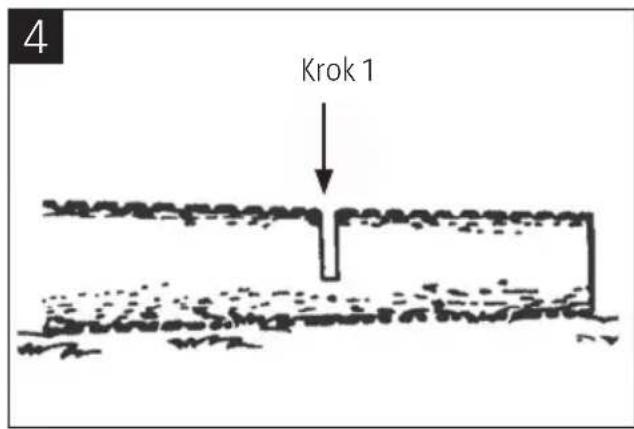

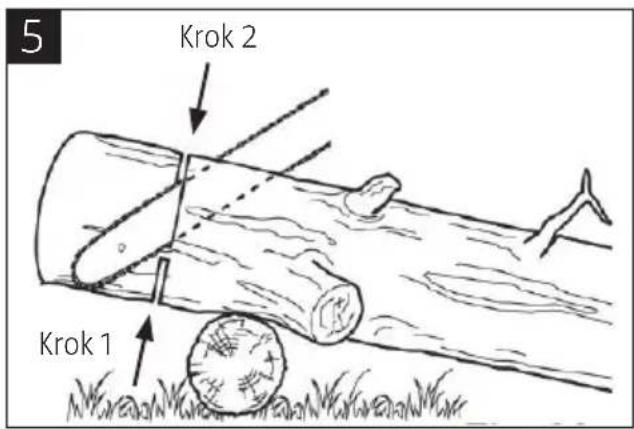

PIŁOWANIE PNIA 85

PIŁOWANIE GALEZI 86

KONSERWACJA 87

PO KAŻDYM UŻYCIU 88

KONSERWACJA PLANOWA....89

PRZECHOWYWANIE 94

UTYLIZACJA I OCHRONA ŚRODOWISKA. 94

WYKRYWANIE USTEREK 95

ENGLISH 97

Przed użyciem uważnie przeczytaj niniejszą instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

• Przechowuj instrukcję obsługi w bezpośrednim sąsiedztwie pilarki łańcuchowej.
• Aby uniknąć wypadków, które mogą doprowadzić do poważnych obrażeń ciała lub śmierci, postępuj zgodnie ze wskazówkami bezpieczeństwa.
• Aby nie dopuścić do uszkodzenia urządzenia, przestrzegaj wskazówek bezpieczeństwa.
• Zapoznaj się z budową pilarki, abyś mógł z niej korzystać w sposób bezpieczny.
• Zawsze przestrzegaj obowiązujących lokalnych przepisów bezpieczeństwa podczas użytkowania pilarki łańcuchowej.
• Niewłaściwa obsługa może doprowadzić do poważnych obrażeń ciała.
• Nawet przy prawidłowym użytkowaniu praca z pilarką jest niebezpieczna. Z uwagi na właściwości pilarki należy wziąć pod uwagę następujące zagrożenia:
  – Kontakt z nieosłoniętym łańcuchem pilarki (rany cięte).
  – Niespodziewane, nagłe ruchy prowadnicy (rany cięte).
  – Uszkodzenie słuchu w przypadku niestosowania środków ochrony słuchu.
  – Wdychanie szkodliwych cząstek lub spalin z silnika.
  – Kontakt skóry z benzyną.

HAŁAS

OSTRZEŻENIE! Ryzyko uszkodzenia słuchu. Używaj środków ochrony słuchu! W normalnych warunkach eksploatacji użytkownik pilarki łańcuchowej może być narażony na poziom hałasu około 80 dB(A) lub większy.

• Nie da się uniknąć hałasu wytwarzanego przez pilarkę łańcuchową.
• Prace związane z powstawanie hałasu należy ograniczyć do określonych okresów.
• Należy często odpoczywać, a czas pracy być może trzeba zredukować do niezbędnego minimum.
• Użytkownik powinien stosować środki ochrony słuchu, co może być przydatne również dla innych osób w najbliższym otoczeniu.

DRGANIA

OSTRZEŻENIE!

- Rzeczywisty poziom drgań podczas korzystania z pilarki może różnić się od wartości podanej w instrukcji obsługi. Mogą na to wpływać następujące czynniki:

– Czy pilarka jest używana w sposób prawidłowy.
– Czy piłowanie wykonywane jest prawidłowo i w odpowiednim materiale.
– Czy pilarka używana jest zgodnie z instrukcją
– Czy łańcuch pilarki jest dostatecznie naostrzony
– Czy uchwyty są prawidłowo zamontowane.

- Jeżeli podczas używania pilarki odczuwasz dyskomfort lub zauważysz zmianę zabarwienia skóry, przerwij pracę.

- Rób regularne przerwy. Brak odpowiednio długich i częstych przerw może spowodować obrażenia na skutek drgań.

BEZPIECZNE UŻYTKOWANIE

• Zachowaj zawsze szczególną ostrożność podczas obchodzenia się z paliwem. Zawsze wycieraj rozlane paliwo i przed uruchomieniem pilarki łańcuchowej przesuń ją co najmniej trzy metry od miejsca tankowania.
• W pomieszczeniu, w którym paliwo jest mieszane, nalewane i przechowywane, nie mogą występować żadne źródła zapłonu (tzn. palenie, otwarty ogień lub narzędzia powodujące iskrzenie).
• Palenie jest kategoriacznie zabronione podczas obchodzenia się z paliwem oraz w trakcie używania pilarki łańcuchowej.
• Osoby nieupoważnione nie mogą znajdować się w pobliżu pilarki łańcuchowej podczas jej uruchamiania lub używania. Osoby postronne i zwierzęta domowe nie mogą przebywać w miejscu wykonywania pracy. Osoby nieupoważnione powinny znajdować się w odległości co najmniej 10 metrów podczas uruchamiania i używania pilarki.
• Nie zaczynaj piłowania, zanim miejsce pracy nie będzie opróżnione, nie zapewnisz sobie stabilnej postawy i nie zaplanujesz drogi ewakuacji podczas obalania drzewa.
• Włączoną pilarkę łańcuchową trzymaj zawsze pewnym chwytem oburącz. Dopilnuj, aby mocno chwycić za oba uchwyty.
• Zachowaj odpowiednią bezpieczną odległość od łańcucha pilarki, kiedy silnik jest włączony. Przed włączeniem silnika upewnij się, że łańcuch pilarki nie dotyka żadnego przedmiotu.
• W czasie przenoszenia pilarki łańcuchowej silnik musi być wyłączony, prowadnica i łańcuch pilarki odciągnięte, a tłumik odwrócony od ciała.

• Przed każdym użyciem dokonaj przeglądu łańcucha pilarki i sprawdź, czy nie ma zużytych, poluzowanych lub zmienionych części. Nie używaj pilarki łańcuchowej, jeżeli jest uszkodzona, nieprawidłowo wyregulowana lub nie jest.

• Całkowicie i bezpiecznie zmontowana. Upewnij się, że łańcuch pilarki zatrzymuje się zaraz po zwolnieniu dźwigni gazu.

• Wszelkie prace konserwacyjne, z wyjątkiem wyraźnie wyspecyfikowanych w niniejszej instrukcji obsługi, powinny być wykonywane przez uprawnionego serwisanta (niewłaściwe wykonanie prac konserwacyjnych, zwłaszcza koła zamachowego, mogą prowadzić do poważnych obrażeń i uszkodzenia pilarki).
• Przed odłożeniem pilarki na ziemię zawsze wyłączaj silnik.
• Zachowaj szczególną ostrożność przy cięciu krzewów i zarośli, ponieważ mogą one utkwić w pilarce i uderzyć albo spowodować utratę równowagi.
• Podczas piłowania napręzonej gałęzi uważaj, aby gałąź nie uderzyła Cię w chwili, kiedy zostanie całkowicie odpiTowana.
• Utrzymuj uchwyty w stanie suchym, czystym i wolnym od smaru i paliwa.
• Zwróć uwagę na ryzyko wystąpienia odbicia. Jeżeli pilarka w górnej części wierzchołka prowadnicy zetknie się z jakimś przedmiotem, cała pilarka zostanie „odrzucona” w góre, szybko i mocno. Jest to odbicie, które może doprowadzić do całkowitej utraty kontroli nad pilarką.
• W czasie transportowania pilarka łańcuchowa zawsze powinna mieć założoną ostonę prowadnicy pilarki.
• Na czas transportu ułoż pilarkę w taki sposób, aby nie mogło wyciec z niej paliwo i aby sama pilarka nie była narażona na uszkodzenia.

PRZED UŻYCIEM

- Nie używaj pilarki, jeśli jesteś zmęczony, chory, zdenerwowany lub pod wpływem alkoholu, narkotyków bądź leków.

- Używaj pilarki wyłącznie w dobrze wentylowanych miejscach. Nigdy nie uruchamiaj silnika wewnątrz pomieszczeń. Spaliny zawierają śmiertelnie niebezpieczny tlenek węgla.

- Nie używaj pilarki przy silnym wietrze, w czasie złej pogody, przy ograniczonej widoczności lub kiedy jest bardzo ciepło lub bardzo zimno. Zawsze sprawdzaj, czy drzewo nie ma martwych gałęzi, które mogą spaść podczas jego obalania.

- Używaj obuwia antypoślizgowego, ściśle przylegającej odzieży, środków ochrony słuchu, okularów ochronnych i kasku. Używaj również antywibracyjnych rękawic ochronnych.

- Poniższe środki ostrożności zalecane są w celu zmniejszenia ryzyka wystąpienia obrażeń ciała. Nawet przy stosowaniu tych środków ostrożności nie ma gwarancji, że obrażeń uda się uniknąć.

– Zapewnij ciepło, zwłaszcza głowy, szyi, stóp, kostek dłoni i nadgarstków.

– Pobudzaj krążenie krwi robiąc regularne przerwy i rozciągając ramiona.
– Unikaj również palenia.
– Dopilnuj, aby łańcuch pilarki był dobrze naostrzony, a pilarka zadbana. Jeżeli łańcuch jest tępy, piłowanie trwa dłużej, a ciało narażone jest na znacznie większe drgania podczas dociskania tępego łańcucha do drzewa. Pilarka z poluzowanymi częściami lub uszkodzonym/zużytym tłumikiem drgań wytwarza większe drgania.
– Nie używaj pilarki zbyt długo bez przerwy.

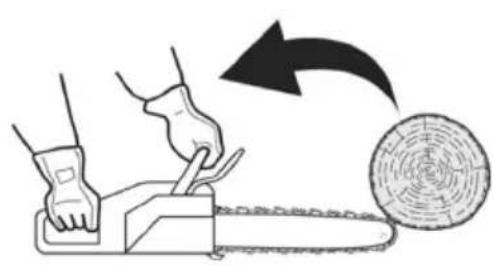

ŚRODKI OSTROŻNOŚCI W CELU UNIKNIĘCIA ODBICIA

• Odbicie może się przytrafić, kiedy wierzchołek prowadnicy pilarki zetknie się z jakimś przedmiotem lub kiedy prowadnica zaklinuje się w drzewie (często z powodu zbyt wąskiego cięcia). W niektórych przypadkach odbicie może oznaczać, że prowadnica błyskawicznie zostanie wyrzucona do góry i do tyłu, w kierunku użytkownika. Jeżeli łańcuch pilarki zaklinuje się w pobliżu wierzchołka prowadnicy, może to oznaczać, że prowadnica szybko i mocno odbije do tyłu w kierunku użytkownika. Oba te zdarzenia mogą spowodować całkowitą utratę kontroli nad pilarką, co może być przyczyną poważnych obrażeń ciała.
• Nigdy nie polegaj wyłącznie na zabezpieczeniach wewnętrznych pilarki. Użytkownik pilarki łańcuchowej musi sam przedsięwziąć określone środki ostrożności, aby nie dopuścić do wypadku.

– Jeżeli zapoznasz się z przyczynami powstawania odbicia, unikniesz zaskoczenia, kiedy takie odbicie się wydarzy. Często zaskoczenie jest przyczyną wypadku.
– Trzymaj pilarkę mocno oburącz. Po uruchomieniu pilarki trzymaj zawsze prawą rękę na tylnym uchwycie, a rękę lewą na przednim. Zawsze chwytaj silnie za uchwyty, wykorzystując wszystkie palce. Pewny chwyt pozwala na odparcie odbicia i zachowanie kontroli nad pilarką. Nie zwalniaj chwytu.
– Sprawdź, czy miejsce pracy jest wolne od przeszkód. Sprawdź, czy wierzchołek prowadnicy nie jest narażony w czasie pracy na kontakt z ukrytymi kłodami, gałęziami lub innymi przeszkodami.
– Piłuj z dużą prędkością.
– Nigdy nie trzymaj pilarki zbyt daleko od siebie i nigdy nie trzymaj jej powyżej wysokości ramion.
– Stosuj się do zaleceń producenta odnośnie do ostrzenia i konserwacji łańcucha.
– Używaj wyłącznie zamiennych prowadnic i tańcuchów zgodnych z zaleceniami producenta.

SYMBOLE

	Przeczytaj instrukcję ze zrozumieniem i przestrzegaj wszystkich zaleceń.
	Ostrzeżenie! Ryzyko wystąpienia odbicia. Zachowaj ostrożność i unikaj powstawania odbicia pilarki. Nigdy nie tnij końcem prowadnicy.
	Nigdy nie trzymaj pilarki jedną ręką.
	Zawsze trzymaj pilarkę oburącz.
	Używaj środków ochrony słuchu, okularów ochronnych oraz kasku.
	Przed użyciem pilarki przeczytaj instrukcję obsługi.
	Używaj rękawic ochronnych, które tłumią również drgania.
	Używaj obuwia ochronnego z podeszwą antypoślizgową.

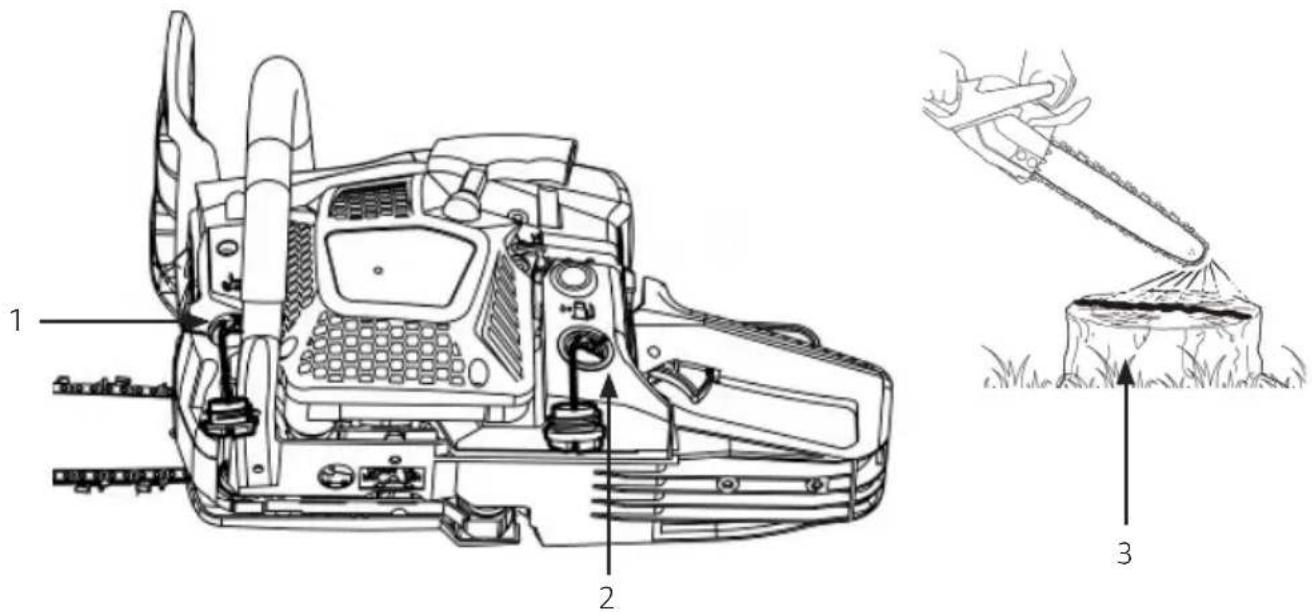

Aby zapewnić bezpieczne użytkowanie i konserwację, na pilarce łańcuchowej znajdują się wytłoczone symbole. Zwróć uwagę na te oznaczenia:

	Otwór do wlewania mieszanki paliwowejUmiejscowienie: obok korka zbiornika paliwa

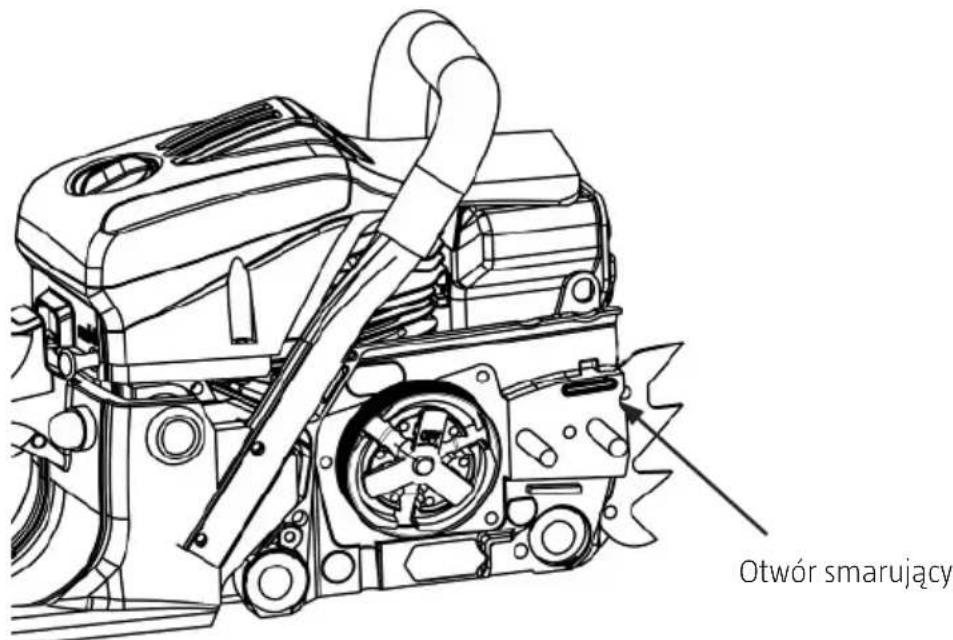

	Otwór do uzupełniania oleju łańcuchowegoUmiejscowienie: obok korka zbiornika oleju
	Przełącznik silnikaPrzestaw przełącznik w położenie „0”, aby natychmiast wyłączyć silnik.Umiejscowienie: z lewej strony tylnego uchwytu

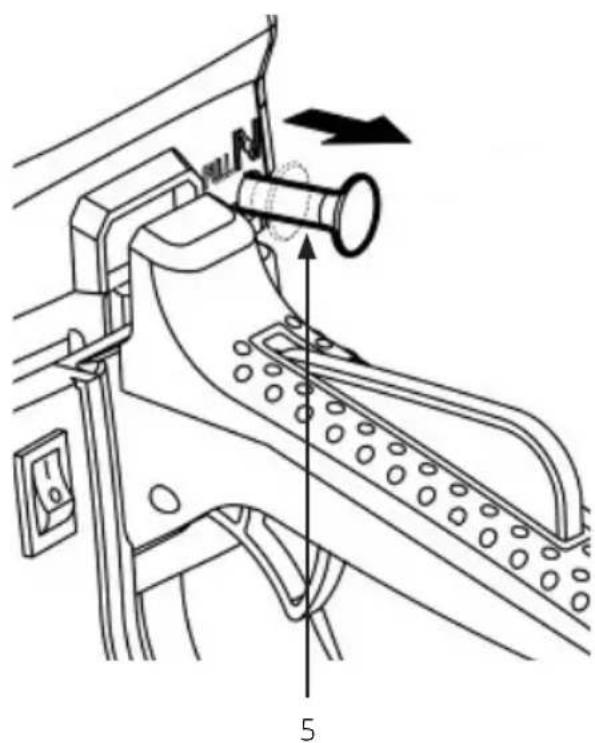

	Używanie ssaniaWyciągnij dźwignię ssania, aby je wyłączyć, wciśnij, aby je włączyć.Umiejscowienie: Ośłona filtra powietrza
	Regulacja pompy olejuUżyj wkrętaka, aby przekręcić śrubę w kierunku „MAX”, aby zwiększyć ilość oleju łańcuchowego, albo w kierunku „MIN”, aby zmniejszyć ilość oleju łańcuchowego.Umiejscowienie: Na spodzie silnika
	Śruba pod „H” reguluje mieszankę paliwową dla wysokiej prędkości cięcia.
	Śruba pod „L” reguluje mieszankę paliwową dla niskiej prędkości cięcia.
	Śruba pod „T” reguluje prędkość na biegu jałowym.Umiejscowienie: u góry po lewej stronie tylnego uchwytu
	Gwarantowany poziom mocy akustycznej
	Wskazuje, w którą stronę hamulec łańcucha jest wyłączany (biała strzałka) i włączany (czarna strzałka).Umiejscowienie: Przód ostony sprzęgła
	Wskazuje kierunek montowania łańcucha.Umiejscowienie: Przód ostony sprzęgła
	Ręczne uruchamianie silnika.
	Zawór nadciśnieniowy (opcja)Wciśnij przycisk zaworu nadciśnieniowego, aby otworzyć zawór.

DANE TECHNICZNE

Silnik

Pojemność skokowa 49,3 cm3
Maks. moc silnika 2,2 kW
Paliwo Mieszanka (40 części benzyny bezołowiowej/1 część oleju do silników dwusuwowych)
Pojemność zbiornika paliwa 550 ml
Olej tańcuchowy VG-100
Pojemność zbiornika na olej 260 ml
Gaźnik	Membranowy
Zużycie paliwa przy maksymalnej mocy silnika 480 g/kWh
Prędkość obrotowa biegu jałowego 3000±300 obr./min
Maksymalna prędkość obrotowa z akcesoriumdo cięcia poprzecznego 11 000 obr./min
Maksymalna prędkość tańcucha 21,2 m/s
System zapłonowy CDI z funkcją synchronizacji

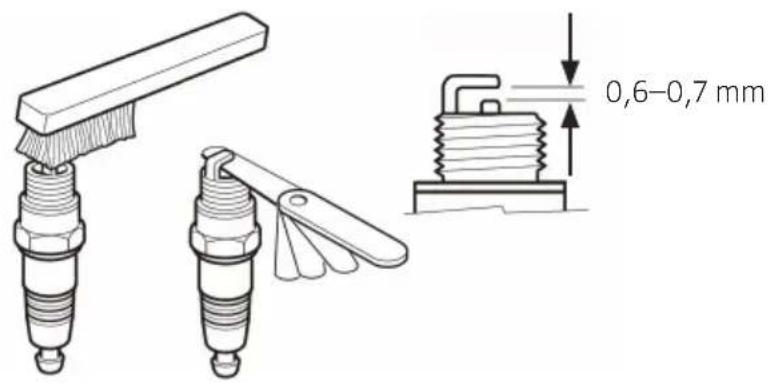

Świeca zapłonowa CHAMPION RCJ7Y
Układ zasilania olejem Mechaniczna pompa tłokowa z regulacją
Ogniwa prowadzące x podziałka	7T×0,325 cala
Wymiary (dł. x szer. x wys.)	410×250×285 mm
Masa na sucho (bez prowadnicy i tańcucha, zbiorniki puste)	5,1 kg
Poziom ciśnienia akustycznego, LpA	101 dB(A), K=3
Zmierzony poziom mocy akustycznej, LwA	113,4 dB(A), K=3
Gwarantowany poziom mocy akustycznej, LwA	115 dB(A), K=3

Wartość wibracji (SS-EN/ISO 22867)

Uchwyt przedni 9,9 m/s²

Uchwyt tylny 9,9 m/s²

Współczynnik K (2006/42/EG) 1,5 m/s²

Układ tnący prowadnica

Rodzaj Koło zębate

Rozmiar 16 cali

Długość cięcia 390 mm

tańcuch do pilarki

Podziałka 0,325 cala

Głębokość 0,058 cala

Dopuszczalne kombinacje prowadnicy/łańcucha Oregon 168PXBK095 / Oregon 21BPX066X

Zawsze używaj środków ochrony słuchu!

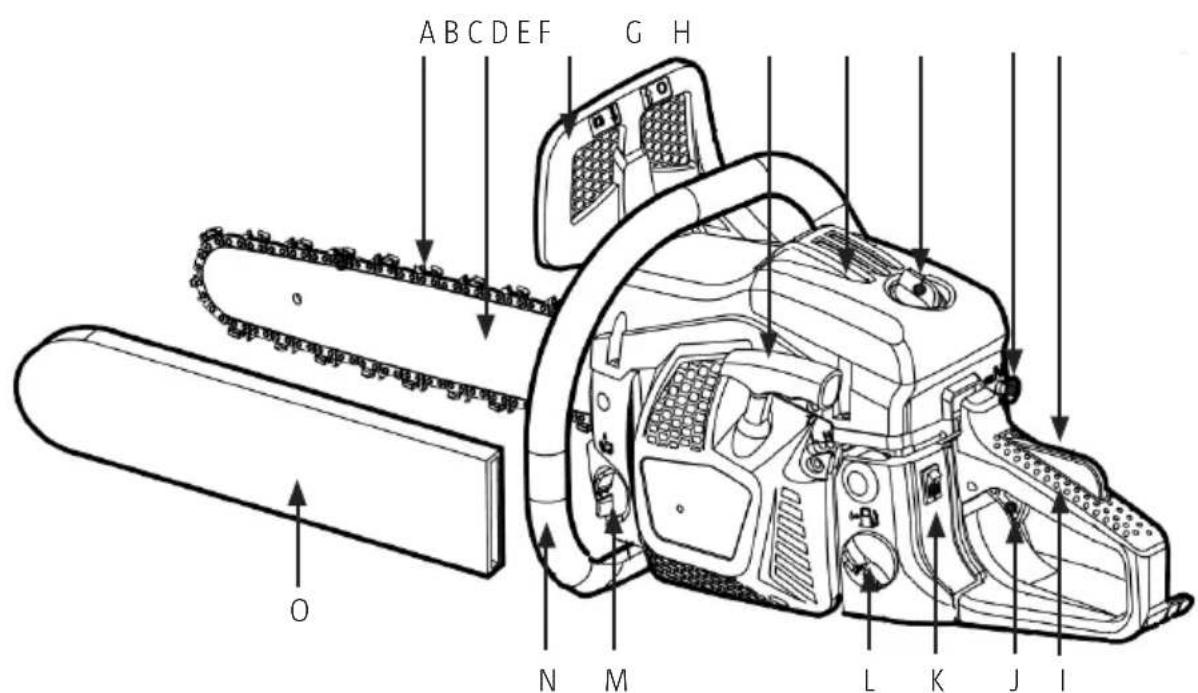

OPIS

A. tańcuch do pilarki

B. Prowadnica

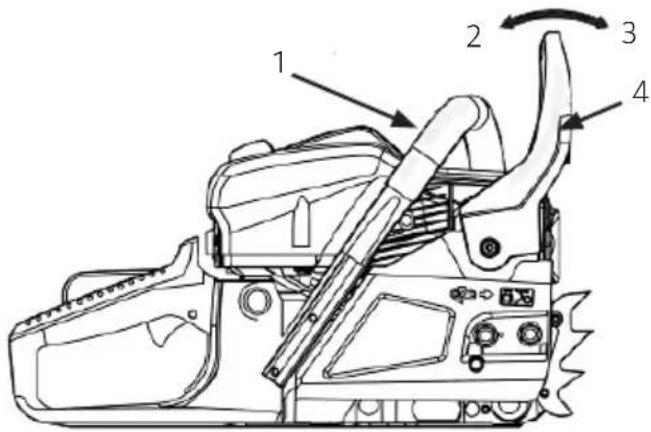

C. Przednia ostona dłoni/ hamulec tańcucha

D. Rączka rozrusznika

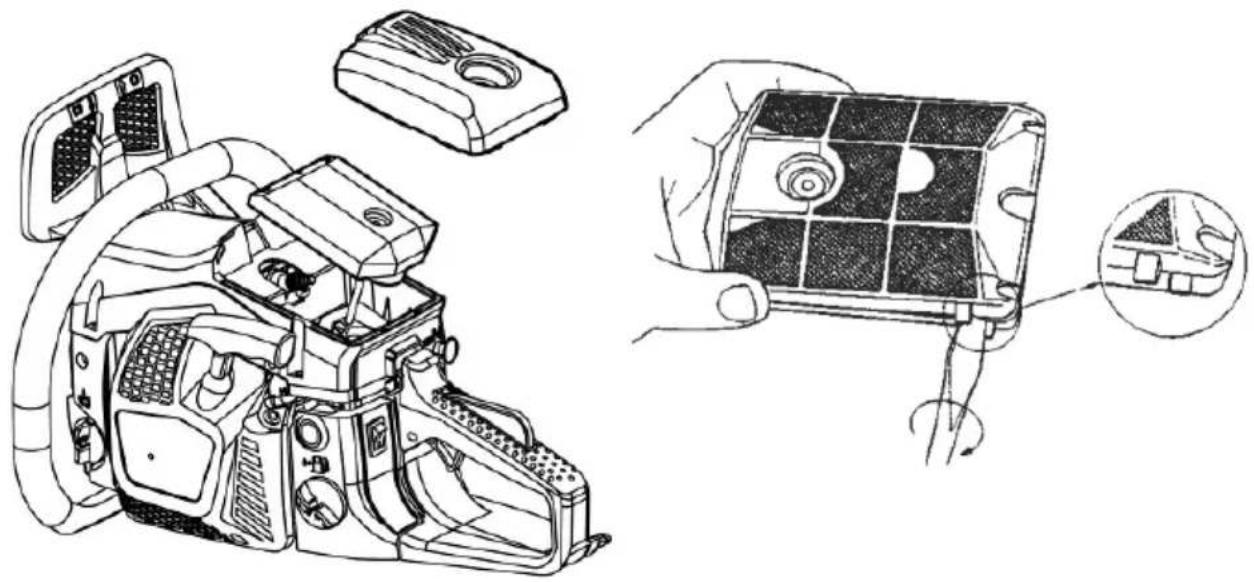

E. Ostona filtra powietrza

F. Nakrętka blokująca filtr powietrza

G. Ssanie

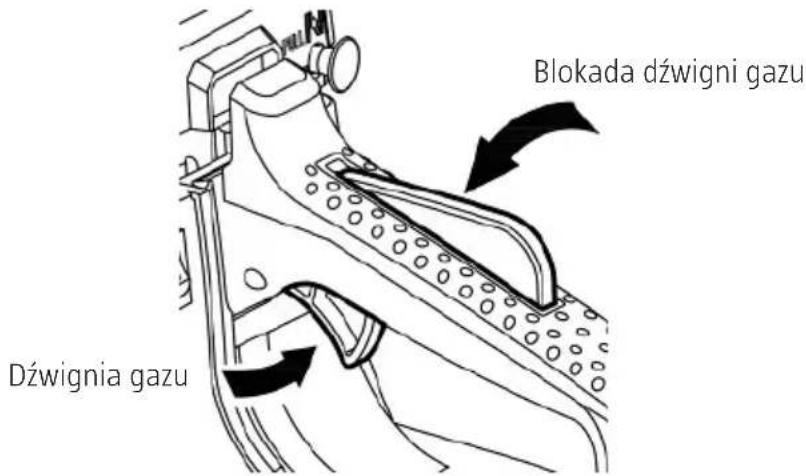

H. Blokada dźwigni gazu

1. Uchwyt tylny

J. Dźwignia gazu

K. Przełącznik silnika

L. Zbiornik paliwa

M. Zbiornik oleju

N. Uchwyt przedni

O. Ostona prowadnicy łańcuchowej

P. Pompa paliwa

Q. Ostona sprzęgła

R. Amortyzator

S. Silnik

T. Klucz do świec

U. Pilnik

V. tańcuch do pilarki

W. Prowadnica

X. Ostona prowadnicy tańcuchowej

MONTAŻ

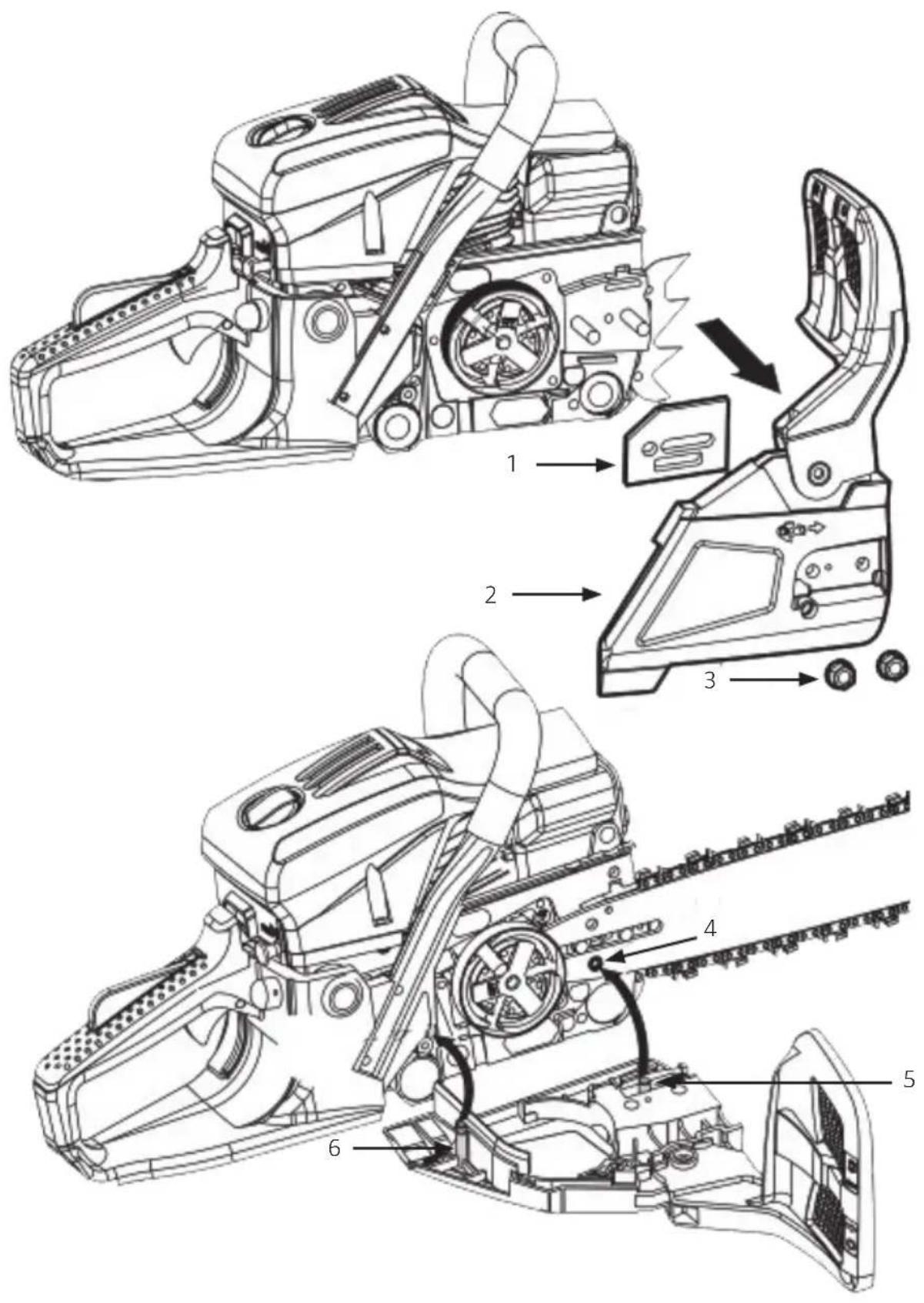

MONTOWANIE PROWADNICY I ŁAŃCUCHA

OSTRZEŻENIE! łańcuch pilarki jest bardzo ostry. Używaj rękawic ochronnych.

1. Przyciągnij przednią ostonę dłoni/hamulec łańcucha do przedniego uchwytu, aby sprawdzić, czy hamulec łańcucha nie jest załączony.

2. Odkręć dwie nakrętki, zdejmij ostone sprzęgła i przekładkę.

3. Zaczep tańcuch na kole tańcuchowym. Jednocześnie z układaniem tańcucha wokół prowadnicy tańcucha mocujesz prowadnicę na jednostce głównej.

1. Przekładka

2. Nakrętki

3. Nakrętka napinacza tańcucha

4. Ostona sprzęgła

5. Otwory

6. Sworzeń

7. Dopasuj nakrętkę napinacza łańcuch w dolnym otworze na prowadnicy, założ ponownie osłonę sprzęgła i dokręć nakrętkę ręcznie. Upewnij się, że bolec na osłonie sprzęgła wpasowany jest w otwór w korpusie silnika.

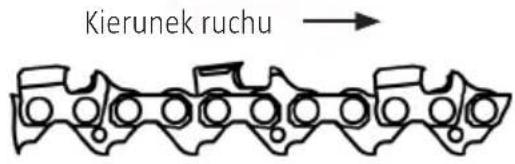

8. Upewnij się, że montujesz łańcuch pilarki w odpowiednim kierunku.

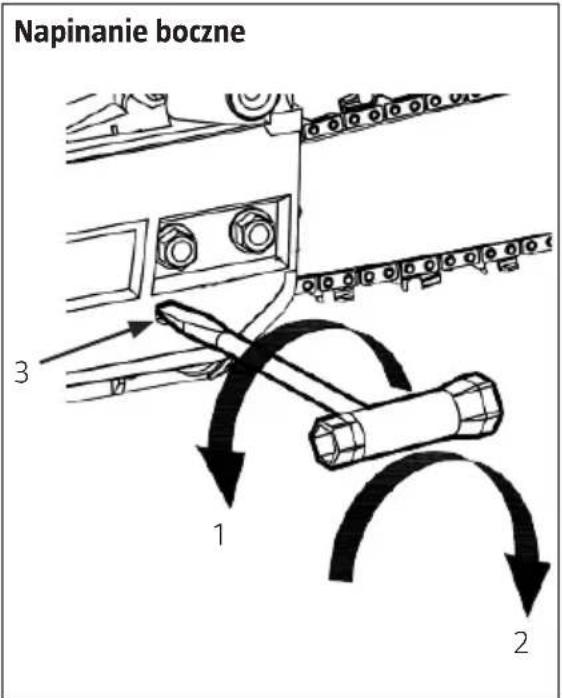

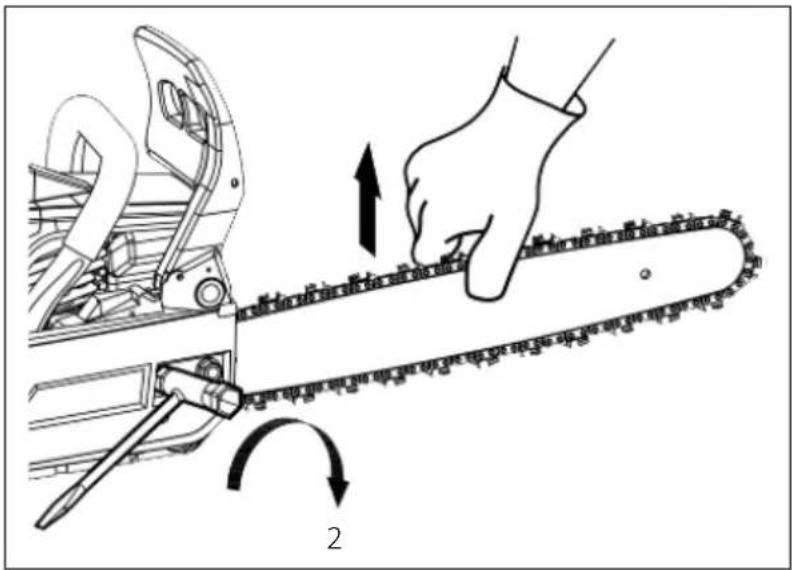

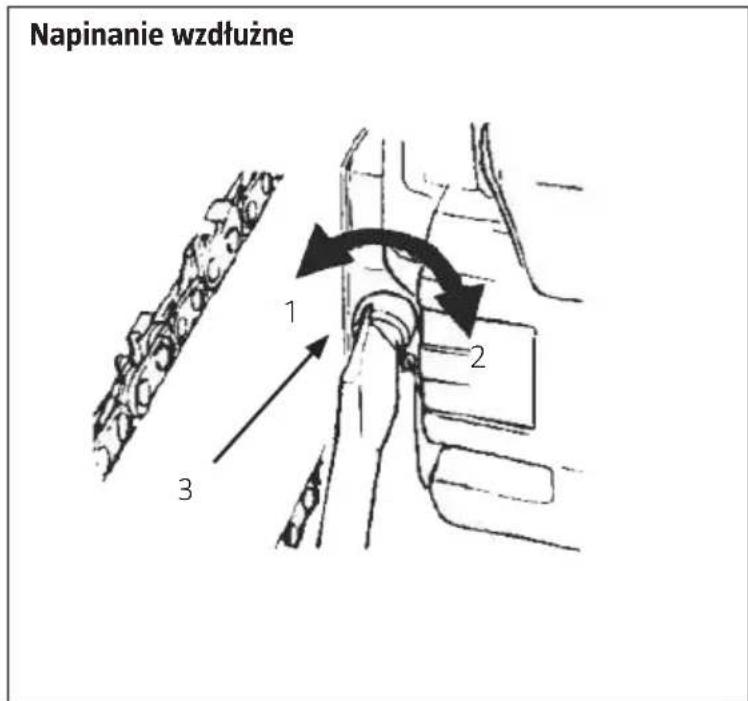

Napinanie tańcucha ku prowadnicy

UWAGA! Prawidłowe napięcie łańcucha jest bardzo ważne. Niewłaściwe napięcie łańcucha przyspiesza zużycie prowadnicy i może spowodować zeskoczenie łańcucha z prowadnicy. Szczególnie ważna jest obsługa zupełnie nowego łańcucha pilarki, ponieważ rozciąga się on przy pierwszym użyciu.

1. Odkreć
2. Dokreć

3. Śruba napinacza tańcucha

4. Skieruj wierzchołek prowadnicy ku górze i jednocześnie wyreguluj napięcie łańcucha, przekręcając śrubę napinającą, aż łańcuch ledwo będzie przylegać do dolnej krawędzi prowadnicy.

5. Wciąż kieruj wierzchołek prowadnicy ku górze i dokręć mocno obie nakrętki (12–15 Nm).
6. Sprawdź następnie, czy łańcuch porusza się lekko i jest odpowiednio napięty, przekręcając go dookoła ręką. W razie potrzeby powtórz regulację przy zdjętej osłonie sprzęgła.
7. Zawsze należy stosować amortyzator. Przykręć amortyzator do pilarki przed pierwszym użyciem. Przykręć amortyzator za pomocą dwóch śrub z przodu pilarki łańcuchowej.

OBSŁUGA

UWAGA!

• Pilarka łańcuchowa może być stosowana do cięcia pni drzew, gałęzi drzew i kłód drewna odpowiednio co długości prowadnicy.
• Pilarki łańcuchowej używaj wyłącznie do cięcia drewna.
• Należy używać odpowiednich środków ochrony indywidualnej.
• Pilarka łańcuchowa przeznaczona jest do użytkowania przez osobę doświadczoną w przycinaniu i obalaniu drzew.
• Odpowiedzialność za ewentualne obrażenia ciała lub uszkodzenie mienia będące skutkiem niewłaściwego użytkowania leży po stronie użytkownika, a nie producenta.
• Należy stosować odpowiednie kombinacje łańcucha i prowadnicy, zgodne z niniejszą instrukcją obsługi.
• Przewidziane przeznaczenie oznacza również, że użytkownik musi przestrzegać przepisów bezpieczeństwa oraz wszystkich wskazówek zawartych w niniejszej instrukcji obsługi.
• Wszystkie osoby, które będą obsługiwały pilarkę, muszą zapoznać się z narzędziem i wziąć pod uwagę istniejące zagrożenia. Należy podjąć wszystkie możliwe środki bezpieczeństwa. Poza tym należy również przestrzegać ogólnych przepisów bezpieczeństwa.
• Jeżeli pilarka łańcuchowa zostanie w jakikolwiek sposób zmodyfikowana, odpowiedzialność przestaje obowiązywać, a gwarancja traci ważność.
• Pilarka łańcuchowa przeznaczona jest do stosowania w ogrodach przydomowych.

PALIWO

OSTRZEŻENIE!

- Paliwo jest łatwopalne. W pobliżu nie można palić i nie może występować otwarty ogień/iskry.

UWAGA!

• Paliwo bez oleju, czysta benzyna – powoduje szybko poważne uszkodzenia silnika.
• Olej do silników czterosuwowych lub olej do silników dwusuwowych chłodzonych wodą może uszkodzić świece zapłonowe, zablokować układ wydechowy lub zacinanie się pierścieni tłokowych.
• Silnik smarowany jest olejem przeznaczonym specjalnie do silników dwusuwowych chłodzonych powietrzem. Jeżeli taki olej jest niedostępny, użyj oleju z dodatkami przeciwutleniającymi, które

wyraźnie są przeznaczone do silników dwusuwowych chłodzonych powietrzem.

Zalecane proporcje mieszanki

40 części benzyny: 1 część oleju (JASO FC lub ISO EGC do silników dwusuwowych chłodzonych powietrzem)

2,5 % (1:40)
Benzyna w litrach Olej	do silników dwusuwowych w ml
1	25
5 125
10 250
20 500

Mieszanie paliwa

1. Odmierz ilości benzyny i oleju do sporządzenia mieszanki.
2. Wlej niewielką ilość benzyny do czystego i atestowanego kanistra.
3. Wlej cały olej i dokładnie wymieszaj.
4. Wlej pozostała benzynę i ponownie wymieszaj, tym razem co najmniej przez minutę.
5. Czytelnie oznacz kanister, aby uniknąć zamieszania.

1. Zdejmij korek zbiornika paliwa i zbiornika oleju. Położ korki w niezakurzonym miejscu.
2. Wlej mieszankę paliwa do zbiornika paliwa i napełnij zbiornik oleju do 80%.
3. Załóż z powrotem korki wlewu i wytrzyj ewentualne rozlania.

OLEJ ŁAŃCUCHOWY

Zawsze używaj specjalnego oleju przeznaczonego do pilarek łańcuchowych.

UWAGA! Nigdy nie stosuj zużytego oleju lub oleju z odzysku, ponieważ może to spowodować uszkodzenie pompy olejowej.

URUCHAMIANIE

OSTRZEŻENIE!

• Przed włączeniem silnika upewnij się, że łańcuch pilarki nie dotyka żadnego przedmiotu. Hamulec łańcucha zawsze powinien być aktywowany, kiedy pilarka jest uruchamiana.
• Włączoną pilarkę należy zawsze trzymać oburącz mocnym chwytem. Nawet jeżeli jesteś osobą leworęczną, lewa dłoń powinna spoczywać na uchwycie przednim, a prawa dłoń na uchwycie tylnym.

1. Olej tańcuchowy

2. Paliwo

3. Przełącznik silnika

4. Pompa paliwa

Uruchamianie zimnego silnika

1. Ustaw przełącznik w pozycji „I”.

2. Wciśnij pompę paliwową do momentu, aż zauważysz, że paliwo zaczyna się pojawiać.

3. Wyciągnij dźwignię ssania. Teraz ssanie jest wyłączone, a dźwignia gazu ustawiona jest w położeniu rozruchowym.

4. Naciśnij przednią ostonę dłoni/hamulec łańcucha do przodu i w dół, aby aktywować hamulec łańcucha.

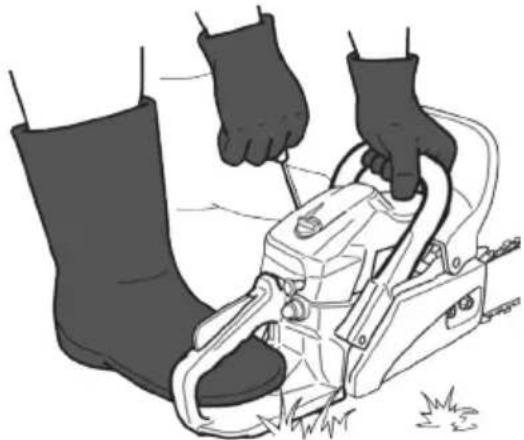

5. Pozostaw pilarkę leżąca na ziemi, chwyć ją mocno i pociągnij mocno za rączkę rozrusznika.

1. Kiedy silnik się uruchomi, wciśnij dźwignię gazu, aby wyłączyć ssanie, i ponownie pociągnij za rączkę rozrusznika, aby uruchomić silnik.

2. Przyciągnij przednią osłonę dłoni/hamulec tańcucha aż do uchwytu, aby wyłączyć hamulec tańcucha. Trzymaj dźwignię gazu lekko wciśniętą, aby umożliwiać rozgrzanie silnika.

Uruchamianie rozgrzanego silnika

1. Uruchamianie bezpośrednio po wyłączeniu silnika: ustaw dźwignię ssania w pozycji włączonej. Po wyciągnięciu dźwigni następuje powrót do normalnego trybu pracy i nie można jej wcisnąć ręcznie.

2. Naciśnij dźwignię gazu, aby ponownie ustawić ssanie w trybie pracy.

3. W celu uruchomienia zimnego silnika wykonuj polecenia, zaczynając od punktu 4.

ZATRZYMYWANIE

1. Zwolnij dźwignię gazu i pozwól, aby silnik pracował przez kilka minut na biegu jałowym.
2. Ustaw przełącznik w położeniu „0”.

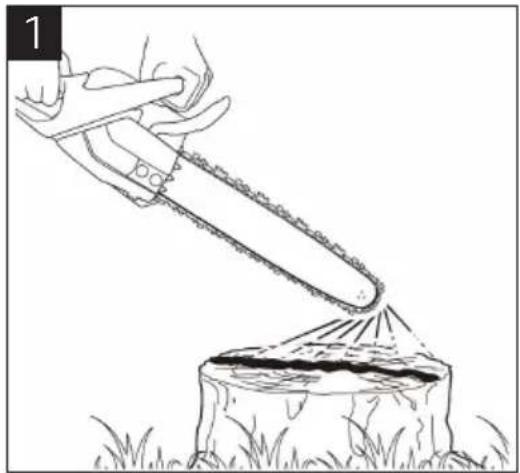

SPRAWDZANIE SMAROWANIA ŁAŃCUCHA

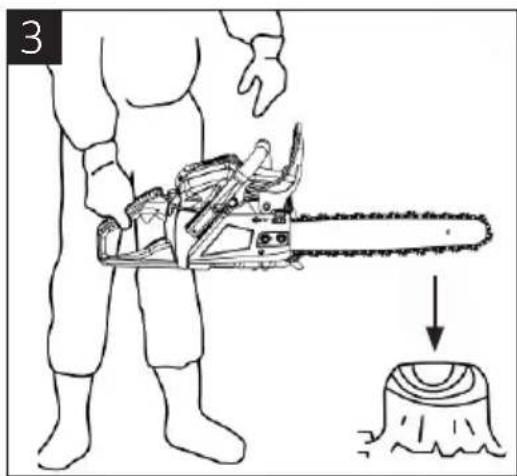

• Po włączeniu silnika uruchom tańcuch na średniej prędkości, aby sprawdzić, czy olej tańcuchowy rozprowadzany jest tak, jak pokazano na rysunku 1.
• Dopływ oleju łańcuchowego można wyregulować, wkładając wkrętak w otwór na samym dole po stronie sprzęgła i regulując śrubę oleju łańcuchowego (rysunek 2). Wyreguluj przepływ w taki sposób, aby był odpowiedni do pracy, które ma być wykonane.

– Przekręć śrubę w kierunku przeciwnym do wskazówek zegara, aby zwiększyć przepływ.
– Przekręć śrubę zgodnie ze wskazówkami zegara, aby zmniejszyć przepływ.

UWAGA! Zbiornik oleju opróżnia się mniej więcej w tym samym czasie co zbiornik paliwa.

Pamiętaj, aby uzupełnić olej jednocześnie z uzupełnianiem paliwa.

KONTROLA DZIAŁANIA SPRZĘGŁA

Przed każdym użyciem sprawdź, czy tańcuch nie porusza się, kiedy pilarka pracuje na biegu jałowym.

REGULACJA GAŹNIKA

Regulację może przeprowadzać wyłącznie autoryzowany punkt serwisowy.

HAMULEC LÁNCUCHA

• Hamulec łańcucha to urządzenie zabezpieczające, które natychmiast zatrzymuje łańcuch, jeżeli zacznie odskakiwać na skutek odbicia.
• Normalnie hamulec jest aktywowany automatycznie w wyniku działania sił bezwładności. Można go również uruchomić ręcznie, dociskając hamulec tańcucha/przednią ostonę dłoni do przodu i w dół.
• Kiedy hamulec jest włączony, z podstawy uchwytu hamulca wystaje biały stożek.
• Aby wyłączyć hamulec należy przyciągnąć przednią ostone/hamulec w kierunku przedniego uchwytu, aż do usłyszenia kliknięcia.
• Kiedy hamulec jest włączony, zwolnij dźwignię gazu, aby zmniejszyć prędkość obrotową silnika.

1. Uchwyt przedni

2. Wyłączanie hamulca

3. Włączanie hamulca

4. Przednia ostona dłoni/hamulec tańcucha

UWAGA!

• Jeżeli pilarka będzie wciąż pracować przy włączonym hamulcu, sprzęgło bardzo mocno się nagrzeje, co może prowadzić do problemów.
• Przed użyciem pilarki zawsze sprawdź, czy hamulec działa prawidłowo.

Kontrola hamulca

1. Wyłącz silnik.

2. Przytrzymaj pilarkę pionowo, zwolnij przedni uchwyt i uderz wierzchołkiem prowadnicy w pień lub inny kawałek drewna (rysunek 3). Hamulec powinien się włączyć. Czas reakcji zależy od wielkości prowadnicy.

PRZED PIŁOWANIEM

• Przeczytaj rozdział „Bezpieczne użytkowanie”. Przestrzegaj wszystkich instrukcji bezpieczeństwa.
• Przy pierwszym użyciu pilarki należy wybrać proste zadanie. W ten sposób można zaznajomić się ze swoją pilarką.
• Pilarka łańcuchowa może być używana wyłącznie do cięcia drewna. Nigdy nie przecinaj innych materiałów. Drgania i odbicie są różne w zależności od materiału, a zalecenia bezpieczeństwa nie mają wtedy zamierzonego efektu.
• Nigdy nie używaj pilarki do unoszenia, przenoszenia lub przycinania przedmiotów.
• Nigdy nie montuj pilarki na statywie. Niedozwolone jest montowanie na pilarce jakichkolwiek

innych akcesoriów niż określone przez producenta, a pilarka nie może być używa do innych celów niż te, do których jest przeznaczona.

• Pilarka nigdy nie wymaga dociskania do miejsca cięcia. Naciśnij tylko lekko pilarkę, kiedy silnik pracuje z pełną mocą.
• Pilarkę należy sprawdzić, jeżeli upadła lub została narażona na inne zdarzenia mogące spowodować uszkodzenia oraz przed każdym użyciem.
• Jeżeli silnik pracuje z wysoką prędkością, a jednocześnie tańcuch zakleszczył się w rzazie, może to spowodować uszkodzenie układu sprzęgła.
• Jeżeli tańcuch pilarki zakleszczy się, nie próbuj nigdy wyciągać go siłą. Zamiast tego użyj klina lub podobnego narzędzia, aby rozszerzyć nacięcie.

UWAGA!

• Amortyzator musi być zawsze zamontowany na pilarce. Dociśnij amortyzator do pnia drzewa za pomocą tylnego uchwytu. Naciśnij przedni uchwyt w kierunku nacięcia. Amortyzator powinien w razie potrzeby pozostać, aby ułatwić dalsze piłowanie. Przy piłowaniu drzew i grubych gałęzi użyj amortyzatora, ponieważ wpływa to na poprawę bezpieczeństwa i ogranicza drgania.
• Jeżeli natrafisz na przeszkodę między drzewem a pilarką, wyłącz pilarkę. Odczekaj, aż pilarka całkowicie się zatrzyma. Użyj rękawic ochronnych i usuń przeszkodę. Jeżeli należy zdjęć tańcuch, postępuj zgodnie z odpowiednimi wskazówkami w instrukcji obsługi. Po oczyszczeniu tańcucha lub jego ponownym zamontowaniu należy przeprowadzić cięcie próbne. W razie wystąpienia drgań lub nietypowych dźwięków, natychmiast zakończ używanie pilarki i skontaktuj się z działem obsługi klienta Jula.

OCHRONA PRZED ODBICIAMI

• Pilarka ma hamulec tańcucha, który, jeżeli działa prawidłowo, zatrzymuje tańcuch w przypadku odbicia.
• Działanie hamulca łańcucha należy skontrolować przed każdym użyciem: popracuj pilarką z pełną mocą przez 1–2 sekundy, a następnie wciśnij osłonę przedniego uchwytu do przodu. łańcuch powinien natychmiast się zatrzymać przy silniku pracującym na pełnych obrotach. Jeżeli zatrzymanie łańcucha się opóźnia albo łańcuch nie zatrzymuje się, zanim pilarki będzie można użyć ponownie, należy wymienić taśmę hamulca i bęben sprzęgła.
• Bardzo ważne jest kontrolowanie działania hamulca łańcucha przed każdym użyciem oraz sprawdzenie, czy łańcuch jest dostatecznie ostry (rysunek 6), ponieważ znacznie zmniejsza to ryzyko odbicia (rysunek 7). Jeżeli zabezpieczenia zostaną usunięte, jeżeli pilarka nie jest konserwowana we właściwy sposób lub jeżeli prowadnica/łańcuch zostaną nieprawidłowo zamontowane, zwiększa się ryzyko poważnych obrażeń na skutek odbicia.

Ryzyko wystąpienia odbicia.

OBALANIE DRZEW

OSTRZEŻENIE! Przed rozpoczęciem obalania pamiętaj o ostrzeżeniu wszystkich w pobliżu.

1. Ustal kierunek obalania w oparciu o siłę i kierunek wiatru, nachylenie drzewa, umiejscowienie większych gałęzi, odpowiednie miejsce do usuwania po obaleniu itd.
2. Najpierw oczyść otoczenie drzewa i ustal drogę ewakuacji, kiedy drzewo zacznie opadać.
3. Wykonaj rzaz podcinający od strony kierunku obalania drzewa, do mniej więcej jednej trzeciej średnicy pnia.
4. Wykonaj rzaz ścinający po przeciwnej stronie pnia, nieco wyżej niż dolna część rzazu podcinającego.

PIŁOWANIE PNIA

1. Kierunek obalania
2. Rzaz podcinający

• Upewnij się, że masz odpowiednie oparcie dla stóp, a drzewo leży stabilnie.
• Pamiętaj, że przycinane pnie mogą się przewrócić lub potoczyć.
• Przeczytaj wskazówki zawarte w rozdziale „Bezpieczne użytkowanie”, aby uniknąć odbicia.
• Przed rozpoczęciem pracy sprawdź kierunek naprężenia pnia, która ma być przycinany.
• Zawsze zakończ piłowanie w kierunku przeciwnym do kierunku naprężenia – w ten sposób prowadnica nie zakleszczy się w nacięciu.

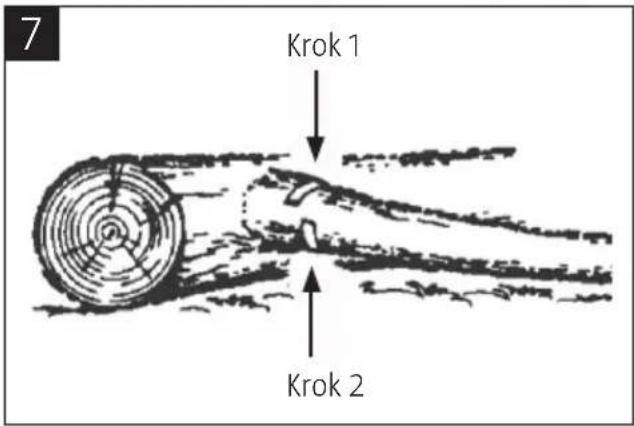

Przycinanie pnia bez podparcia

- Przepituj pień do połowy, obróć go i przepituj pozostałą część nacięcia od przeciwnej strony (rysunek 4).

Przycinanie pnia z podparciem

• Przepiłuj jedną trzecią średnicy z dołu do góry i zakończ, pitując od góry do dołu (rysunek 5).
• Przepiłuj jedną trzecią średnicy z góry do dołu i zakończ, piłując od dołu do góry (rysunek 6).

PIŁOWANIE GAŁĘZI

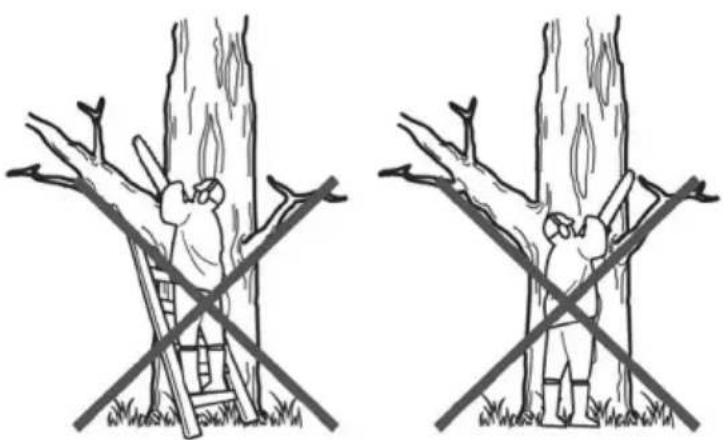

OSTRZEŻENIE!

• Upewnij się, że masz odpowiednie oparcie dla stóp i nigdy podczas piłowania nie stawaj na drabinie itp.
• Nie pochylaj się zbytnio do przodu.
• Nie przecinaj nigdy powyżej wysokości ramion.
  • Zawsze trzymaj pilarkę oburącz.

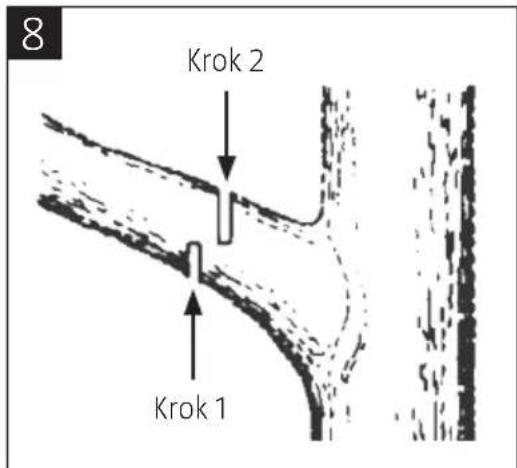

Okrzesywanie obalonego drzewa

1. Najpierw sprawdź kierunek gałęzi.
2. Następnie wykonaj niewielkie nacięcie gałęzi po stronie naprężenia ściskającego – zapobiegnie to odbiciu gałęzi (rysunek 7).
3. Wykonaj cięcie od strony naprężen rozciągających.

OSTRZEŻENIE! Przygotuj się na to, że gałęzie mogą sprężynować.

Przycinanie

Wykonaj nacięcie od dołu do góry, zakończ, pitując od góry do dołu (rysunek 8).

KONSERWACJA

OSTRZEŻENIE!

• Używaj wyłącznie części zamiennych określonych w niniejszej instrukcji obsługi.
• Stosowanie innych części zamiennych może prowadzić do poważnych uszkodzeń.
• Postępuj zgodnie z instrukcjami dotyczącymi konserwacji i pielęgnacji. Jeżeli pilarka łańcuchowa nie będzie konserwowana zgodnie ze wskazówkami, może się zepsuć.
• Przed przystąpieniem do czyszczenia, sprawdzania lub reperacji pilarki upewnij się, że silnik się zatrzymał i ostygół.
• Odłącz nasadkę świecy zapłonowej, aby uniknąć niezamierzonego uruchomienia pilarki.

PO KAŻDYM UŻYCIU

Filtr powietrza

• Aby usunąć pył z powierzchni pokrywy filtra, postukaj rogiem pokrywy o twardą powierzchnię.
• Aby oczyścić z zabrudzeń sam filtr, otwórz pokrywę filtra i oczyść filtr szczoteczką. Można również przedmuchać filtr (od wewnątrz) sprężonym powietrzem.
• Zamontuj pokrywę filtra, dociskając na brzegach, aż obie połówki się zatrzasną.

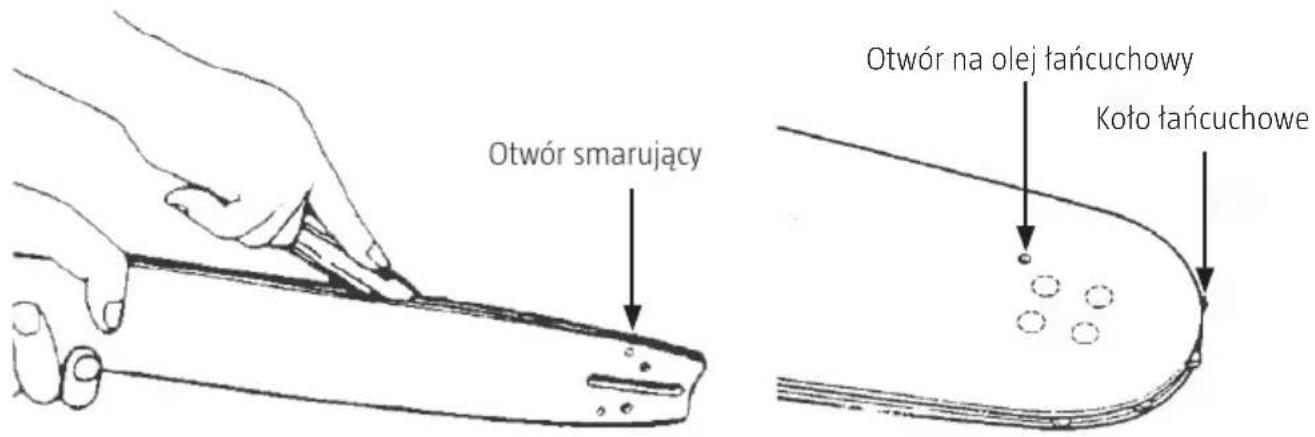

Zdejmij prowadnicę i sprawdź, czy otwór smarujący nie jest zatkany.

Prowadnica

• Kiedy prowadnica jest zdemontowana, usuń trociny ze szczeliny na prowadnicy i z otworu smarującego.
• Nasmaruj koło napędu przez otwór na olej łańcuchowy na górze prowadnicy.

Pozostałe

• Sprawdzaj pilarkę pod kątem wycieków paliwa, poluzowanych śrub/nakrętek/części i uszkodzeń jej najważniejszych części – zwłaszcza mocowań uchwytów i mocowania prowadnicy.
• W razie wykrycia błędów należy je usunąć przed ponownym użyciem pilarki.

KONSERWACJA PLANOWA

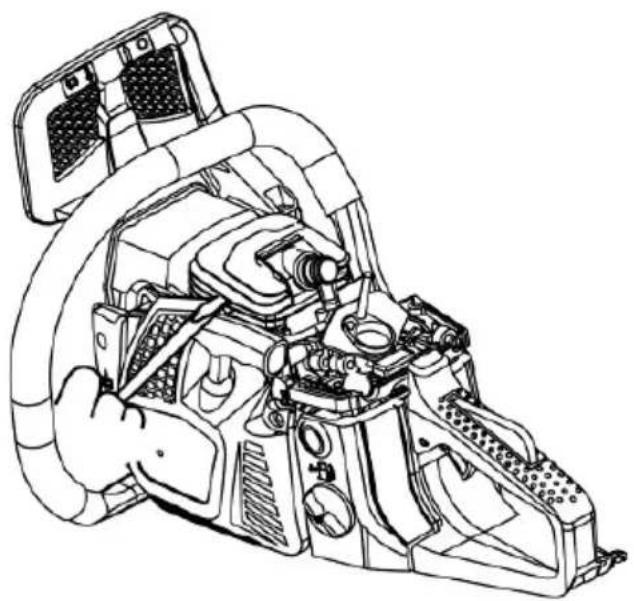

Kołnierze cylindrów

• Jeżeli między kołnierzami cylindrów nagromadzi się pył, silnik będzie się przegrzewał. Regularnie sprawdzaj i czysć kołnierze cylindra.
• W pierwszej kolejności zdejmij pokrywę filtra powietrza oraz pokrywę cylindra. Podczas ponownego zakładania pokrywy cylindra upewnij się, że przewody i uszczelki znajdują się na swoim miejscu.

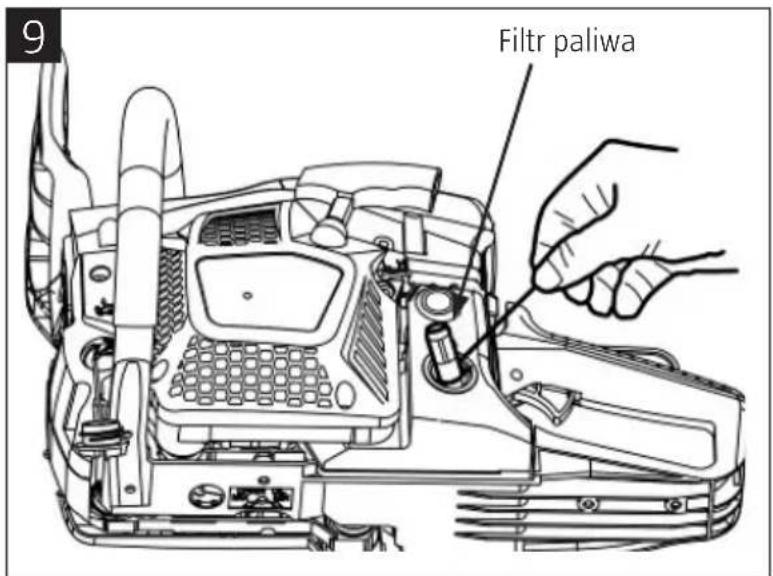

• Użyj haczyka z drutu stalowego, aby wyciągnąć filtr z otworu zbiornika paliwa (rysunek 9).
• Rozłoż filtr i oczyść go benzyną lub wymień, jeżeli to konieczne.

UWAGA!

• Użyj zacisku, aby przytrzymać wąż ssący po wyjęciu filtra.
• Podczas ponownego wkładania filtra uważaj, aby włókna lub pył nie przedostały się do węża ssącego.

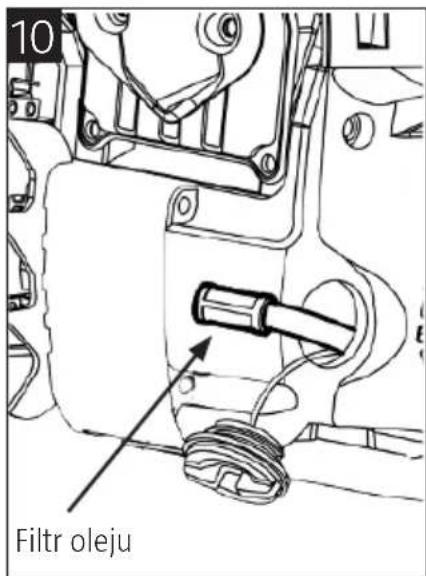

Zbiornik oleju

• Użyj haczyka z drutu stalowego, aby wyciągnąć filtr z otworu zbiornika oleju i wyczyść go za pomocą benzyny (rysunek 10).
• Po ponownym umieszczeniu filtra w zbiorniku sprawdź, czy trafił do prawego przedniego narożnika.
  • Wyczyść także zbiornik z brudu.

Świeca zapłonowa

Oczyć elektrody stalową szczotką i, jeżeli trzeba, wyreguluj odstęp między elektrodami do 0,65 mm.

Koło tańcuchowe

• Sprawdź koło łańcuchowe pod kątem pęknięć i zużycia. Jeżeli koło jest bardzo zużyte, wymień je.
• Nigdy nie montuj nowego łańcucha na zniszczonym kole łańcuchowym ani odwrotnie.

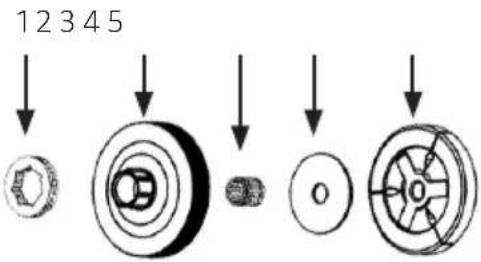

1. Koło tańcuchowe
2. Bęben sprzęgła
3. Łożysko igiełkowe
4. Podkładka
5. Bloczek łączeniowy

Amortyzator przedni i tylny

- Należy wymienić, jeżeli mocowanie zaczyna być luźne lub guma zaczyna pękać.

Zawór nadciśnieniowy (opcja)

• Po długotrwałym użytkowaniu zamknięcie lub otwarcie zawora może okazać się niemożliwe z powodu złogów wewnątrz cylindra.

• Złogi usuniesz w następujący sposób:

• Zdejmij pokrywę filtra powietrza, pokrywę cylindra, świecę zapłonową oraz zawór nadciśnieniowy z silnika.

• Wyczyść elektrody stalową szczotką. Zajrzyj przez otwór na świecie zapłonową i wciśnij tłok do najniższego położenia, powoli pociągając za linkę startową.
• Przygotuj stalowe wiertło 2-2,3 mm.
• Ustaw silnik otworem wentylacyjnym do dołu, by złogi nie mogły wpaść do cylindra podczas ich usuwania.
• Użyj wiertła do usunięcia złogów. Ustaw bardzo niską prędkość obrotową.
• Wyjmij wiertło i kilka razy pociągnij za linkę startową.
• Ztóż silnik z powrotem.

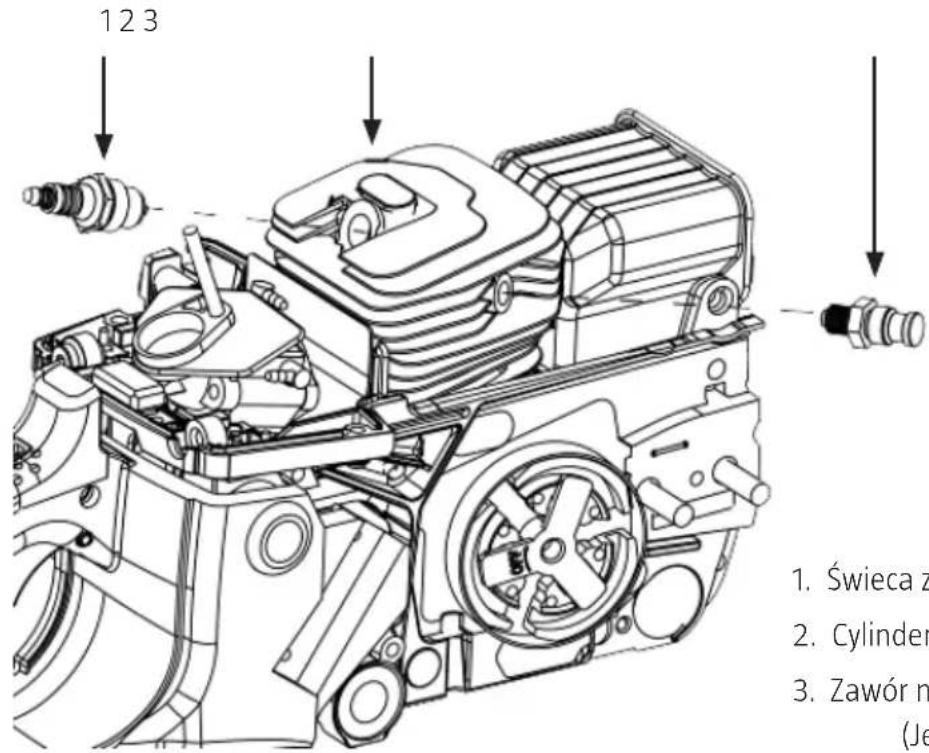

1. Świeca zapłonowa
2. Cylinder
3. Zawór nadciśnieniowy (Jeśli stosowane)

UWAGA! Używaj wyłącznie części zamiennych określonych w niniejszej instrukcji obsługi. Stosowanie innych części zamiennych może prowadzić do poważnych uszkodzeń.

Szlifowanie zębów tnących łańcucha pilarki OSTRZEŻENIE!

- Używaj rękawic ochronnych.

- Pamiętaj o zaokrągleniu przodu w celu zmniejszenia ryzyka wystąpienia odbicia lub pęknięcia łańcucha.

UWAGA!

- Bardzo ważne jest, aby zęby tnące łańcucha były zawsze naostrzone.

- Używaj okrągłego pilnika w wielkości odpowiedniej do ostrzenia łańcucha.

- Ostrza należy zeszelifować, jeżeli:

– trociny wyglądają bardziej jak pył,

– w czasie piłowania trzeba dociskać bardzo mocno,

– trudno jest wykonać proste cięcie,

– poziom drgań się zwiększa,

- zużycie paliwa rośnie.

- Upewnij się, że silnik jest wyłączony.

- Upewnij się, że łańcuch jest dobrze zamocowany (rysunek 11).

1. Umieść okrągły pilnik na zębie tnącym i pociągnij prosto do przodu.

2. Trzymaj pilnik w sposób pokazany w tabeli.

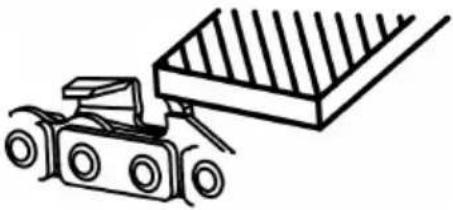

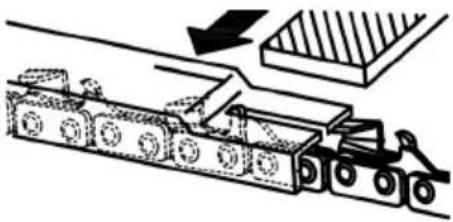

3. Po zeszlifowaniu wszystkich zębów łańcucha sprawdź ogranicznik głębokości i zeszlifuj do właściwego poziomu, jak pokazano w tabeli. Sprawdź, czy wszystkie zęby tnące są tej samej długości i nachylone w ten sam sposób, jak przedstawiono w tabeli.

Średnica pilnika 4,8 mm
Kąt ostrzenia
Kąt pochylenia pilnika
Kąt ostrza 55°
Głębokość 0,64 mm
Obrót imadła 30°
Nachylenie imadła 0°
Kąt boczny 80°
Głębokość
Pilnik

Prowadnica

• Odwracaj prowadnicę w regularnych odstępach czasu, aby zmniejszyć zużycie.
• Prowadnica powinna zawsze być całkowicie prosta.

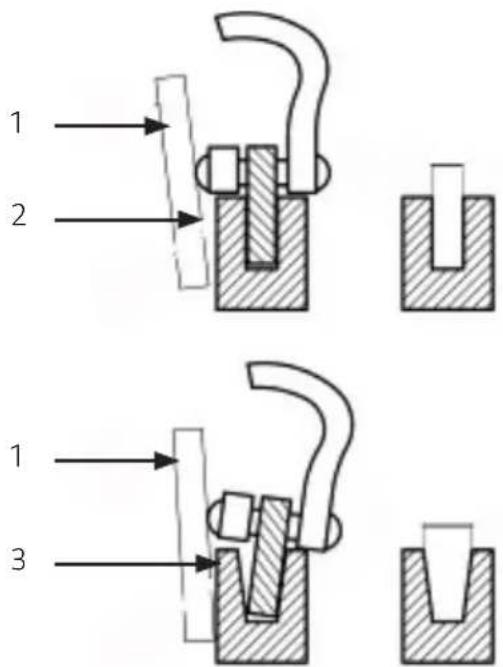

• Sprawdź zużycie prowadnicy. Przyłoż linijkę do prowadnicy i zewnętrznej części zęba tnącego.

Jeżeli występuje między nimi odstęp, oznacza to, że prowadnica jest w dobrym stanie. W przeciwnym wypadku prowadnica jest zużyta. Zużytą prowadnicę należy naprawić lub wymienić.

UWAGA! W tabeli poniżej przedstawione są wszystkie dopuszczalne kombinacje prowadnicy i łańcucha. Przy wymianie można wyłącznie stosować prowadnice i łańcuchy z poniższej tabelki. Użycie niezatwierdzonej kombinacji może doprowadzić do poważnych obrażeń ciała i uszkodzenia pilarki łańcuchowej.

Podziałka Prowadnica tańcuch
Cale Długosć (cm) Szerokość (mm) Kod Kod
0.325" 40 cm 1.5 mm Oregon 168PXBK095 Oregon 21BPX066X

PRZECHOWYWANIE

1. Opróżnij zbiornik paliwa i zużyj resztki paliwa pozostałego w silniku.
2. Opróżnij zbiornik oleju.
3. Wyczyść całą pilarkę.
4. Przechowuj pilarkę w miejscu suchym, niedostępnym dla dzieci.

UTYLIZACJA I OCHRONA ŚRODOWISKA

• Nigdy nie wylewaj resztek oleju łańcuchowego lub mieszanki paliwa do kanalizacji lub środowiska naturalnego.

• Jeżeli pilarka ma być utylizowana, nie wolno jej wyrzucać z normalnymi odpadami domowymi, ale trzeba ją oddać do punktu zbiórki odpadów.

• Opróżnij pilarkę całkowicie z oleju i paliwa i przekaż olej/paliwo do punktu utylizacji odpadów.

• Również pilarka powinna być utylizowana w odpowiedni sposób. Jeżeli pilarka będzie zutylizowana we właściwy sposób, części z tworzywa i metalu można oddzielić i odzyskać. Informacje na temat sposobu utylizacji materiałów i maszyn można uzyskać w gminie.

WYKRYWANIE USTEREK

Usterka Przyczyna Sposób usunięcia
Pilarka nie włącza sięOSTRZEŻENIE!Upewnij się, czy ochrona przeciwmrozowa nie jest włączona.	Sprawdź, czy paliwo nie zawiera wody lub czy nie jest zbyt niskiej jakości/źle wymieszane.	Zastąp właściwą mieszanką paliwa.
	Sprawdź, czy silnik nie jest zalany.	Wykręć świecę zapłonową i wytrzyj ją. Pociągnij następnie za rączkę rozrusznika, bez włączenia ssania.
	Sprawdź iskrę na świecy. Wymień	świecę zapłonową.
Niska moc/słabe przyspieszenie/ nierówna praca na biegu jałowym.	Sprawdź, czy paliwo nie zawiera wody lub czy nie jest zbyt niskiej jakości/źle wymieszane.	Wyczyść.
	Sprawdź, czy gaźnik nie jest nieprawidłowo wyregulowany.	Wyreguluj prędkość obrotową.
Olej nie wydostaje się	Sprawdź jakość oleju. Wymień.
	Sprawdź, czy otwór oleju lub przewód olejowy nie są zatkane.	Wyczyść.

Jeżeli problem związany z pilarką nie zniknie, skontaktuj się z działem obsługi klienta Jula.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska.

Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

SAFETY INSTRUCTIONS

oświadcza, że budowa i sposób produkcji niniejszego produktu

CHAIN SAW / MOTORSÅG

MOTORSAG / PIŁA ŁAŃCUCHOWA

TCS5000 49.3cm ^4

Item number / Artikelnummer / Artikelnummer / Numer artykułu

721-342

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med følgende direktiver og standarder / så zgodne z następującymi dyrektywami i normami:

Jeśli ma zaciłosowania - numer świadechwa badania typu WE:

12SHW0618-02

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Skara 2014-11-28

Jonas Backstad

Box 363, SE-532 37 Skara, Sweden

Stefan Rundberg

PRODUCT MANAGER
