RAPTOR WHITE X1 - Obudowa komputera Savio - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa komputera ATX Mid-Tower
Model	RAPTOR WHITE X1
Marka	Savio
Wymiary (D x S x W)	407 x 215 x 455 mm
Waga netto	5.39 kg
Waga brutto	6.04 kg
Materiał	SPCC 0.6 mm, panel przedni: siatka z dużymi otworami, panel boczny: szkło hartowane
Kompatybilność płyt głównych	ATX, mATX, ITX, E-ATX
Zatoki na dyski	2 x 3.5" HDD, 2 x 2.5" SSD
Porty I/O	1x USB 3.0, 2x USB 2.0, HD audio (słuchawki/mikrofon)
Wentylatory w zestawie	4 x 120 mm ARGB (3 przód, 1 tył)
Maksymalna długość karty graficznej	340 mm (pionowo)
Maksymalna wysokość chłodzenia CPU	160 mm
Obsługa chłodzenia wodnego	Przód: 120/240/360 mm, tył: 120 mm, góra: 120/240 mm
Zasilacz	Wszystkie typy standardowe, półmodularne i modularne
Sterowanie podświetleniem	ARGB 5V (płyta główna), przycisk LED, pilot RF (433,92 MHz), sterowanie głosowe
Filtry przeciwkurzowe	Góra, dół (PSU), przód
Gwarancja	24 miesiące
Czyszczenie	Suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć, ciepło, światło słoneczne; nie modyfikować samodzielnie

Często zadawane pytania - RAPTOR WHITE X1 Savio

Jakie płyty główne są kompatybilne z obudową RAPTOR WHITE X1?

Obudowa RAPTOR WHITE X1 obsługuje płyty główne w standardzie ATX, mATX, ITX oraz E-ATX. Przed montażem sprawdź wymiary płyty.

Jak zamontować zasilacz w obudowie?

Zasilacz montuje się w dolnej części obudowy. Odkręć prawy panel boczny, umieść zasilacz wentylatorem skierowanym do dołu i zabezpiecz go dołączonymi śrubami (7 sztuk, oznaczone C).

Jak podłączyć sterowanie podświetleniem ARGB do płyty głównej?

Jeśli płyta główna posiada złącze ARGB 5V lub VDG (Gigabyte), podłącz kabel z kontrolera do płyty. Uwaga: podczas sterowania płytą główną pilot nie będzie działał.

Czy mogę sterować podświetleniem za pomocą pilota? Jak?

Tak, pilot działa na częstotliwości 433,92 MHz. Aby go użyć, wybierz tryb ręczny na kontrolerze (przycisk LED lub pilot). Pilot umożliwia zmianę kolorów, trybów i prędkości.

Jakie są maksymalne wymiary karty graficznej i chłodzenia CPU?

Maksymalna długość karty graficznej to 340 mm (montaż pionowy), a maksymalna wysokość chłodzenia CPU to 160 mm.

Czy obudowa posiada filtry przeciwkurzowe? Gdzie się znajdują?

Tak, obudowa ma trzy filtry przeciwkurzowe: na górze, na dole (pod zasilaczem) oraz z przodu.

Jak czyścić obudowę RAPTOR WHITE X1?

Czyść obudowę wyłącznie suchą szmatką. Nie używaj wody ani środków chemicznych. Regularnie usuwaj kurz z filtrów.

Co zrobić, jeśli chcę dodać więcej wentylatorów?

Obudowa obsługuje dodatkowe wentylatory (np. 2x120mm na górze, 2x120mm na dole). Pamiętaj, że śruby dla dodatkowych wentylatorów nie są dołączone – musisz je dokupić.

Jaka jest częstotliwość pracy pilota? Czy jest bezpieczny?

Pilot pracuje na częstotliwości 433,92 MHz z maksymalną mocą 5 dBm, co jest zgodne z dyrektywą 2014/53/UE i bezpieczne dla użytkownika.

Jaka jest gwarancja na obudowę?

Obudowa Savio RAPTOR WHITE X1 objęta jest 24-miesięczną gwarancją. Samodzielne naprawy i modyfikacje powodują utratę gwarancji.

INSTRUKCJA OBSŁUGI RAPTOR WHITE X1 Savio

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu, w którym dokonałeś zakupu. Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem na profi lu SAVIO na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres: [e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.

Figure/ksztalt			Parts symbol/symbol części	Parts name/nazwa części	Quantity/ilość
			A HDD screw/Śruby do dysku HDD 8
			B M/B/SSD screw/Śruby do dysku SSD, płyty głównej 17
			C	PSU/GPU screw/Śruby do zasilacza, karty graficznej	7
			D M/B standoff/	Dystanse do płyty głównej 3
			E	Cable tie/ Opaski zaciskowe	3
			F	PCIE slot cover/śledź maskujący złącze PCIE	4

SPECIFICATION/ SPECYFIKACJA

Model	RAPTOR WHITE XI
Case form structure/Rodzaj obudowy ATX Mid-Tower
Motherboard Compatibility/Kompatybilność płyty głównej	ATX, mATX, ITX, E-ATX
Drive by support/Wspierane formaty dysków 2(1) x 3.5" HDD; 2(3) x 2.5" SSD
I/O Ports/Porty I/O 1 x USB 3.0; 2 x USB 2.0; HD audio
Side Panel/Panel boczny Tempered glass
Maximum VGA lenght/Maksymalna długość VGA 340 mm (vertical/pionowy)
Maximum CPU cooler height/Maksymalna wysokość chłodzenia procesora	160 mm
Type of supported PSU/Obsługiwane typy zasi-laczy	All type of standard/half modular and modular PSU/ Wszystkie typy zasilaczy standardowych/pół modularnych i modularnych
PCI expansion slots/Gniazda rozszerzeń PCI 7
Dust fi lter/Filtr przeciwkurzowy	1 x top/góra, 1 x bottom/dół (PSU), 1 x front/przód
Fans control by/ Warianty kontroli wentylatorów	Motherboard/remote controller/LED button/Voice control/ Płyta główna/pilot zdalnego sterowania/przycisk LED/sterowanie głosowe
Fan included/Wentylatory w zestawie	4 x 120 mm ARGB, 6 pin, 1200 RPM(3 x front/przód, 1 x rear/tył) connected to the controller/połączone z kontrolerem
Fan supported/Obsługiwane wentylatory:	front/przód 3 x 120/140 mm or/lub 2 x 200 mm
	rear/tył 1 x 120 mm
	top/góra 2 x 120 (140) mm
	bottom/dół 2 x 120 mm
Watercooling support/Wsparcie dla chłodzenia wodnego:	front/przód 1 x 120/240/360 mm
	rear/tył 1 x 120 mm
	top/góra 1 x 120/240 mm
Product dimension/Rozmiary produktu (L x W x H) 407 x 215 x 455 mm
Chassis material/Materiał obudowy SPCC 0.6 mm
Front Panel Material/material przedniego panelu Big hole mesh/Siatka z dużymi otworami
Net/gross weight / Waga netto/brutto 5.39 / 6.04 kg
Frequency bands in which the radio equipment operates / Zakres częstotliwości w którym pracuje urządzenie radiowe	433,920 MHz
Maximum radio-frequency power transmitted in the frequency band in which the radio equipment operates / Maksymalna moc częstotliwości radiowej emitowanej w zakresie częstotliwości, w której pracuje urządzenie radiowe:	5 dBm

FRONT PANEL/PANEL PRZEDNI

A B C D E F G H I
LED switch/Przełącznik LED	USB 3.0 USB 2.0	Microphone jack/Wejście mikrofonu	Headphone jack/Wyjście słuchawek	Reset button/Przycisk restart	HDD LED/Dioda pracy dysku	Power LED/Dioda zasilania	Power button/Przycisk włączenia

ASSEMBLY OF ELEMENTS/MONTAŻ KOMPONENTÓW

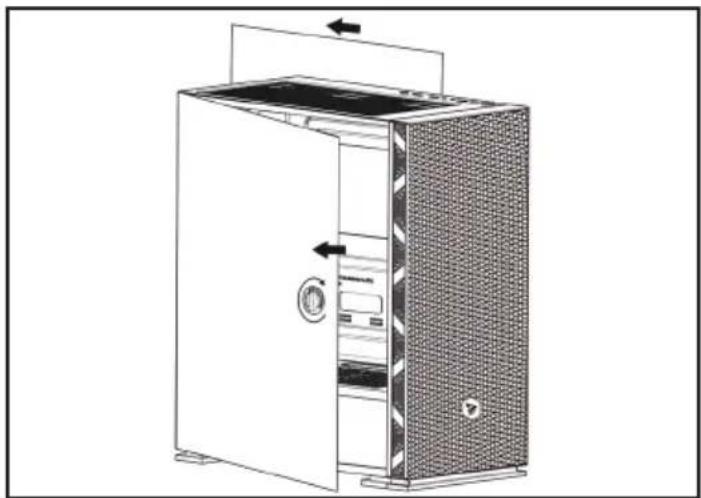

STEP 1/KROK 1 SIDE PANELS REMOVING/ DEMONTAŻ PANELI BOCZNYCH

EN

1. Odkręć 2 śruby z prawego panelu bocznego oraz otwórz panel lewy za pomocą pokrętła.
2. Zdemontuj prawy panel przesuwając je o 2cm do tyłu.

Umieść zasilacz w prawidłowym miejscu, zabezpiecz go śrubami. Wentylator zasilacza powinien być skierowany do dołu.

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach obok), zabezpiecz go za pomocą śrub.

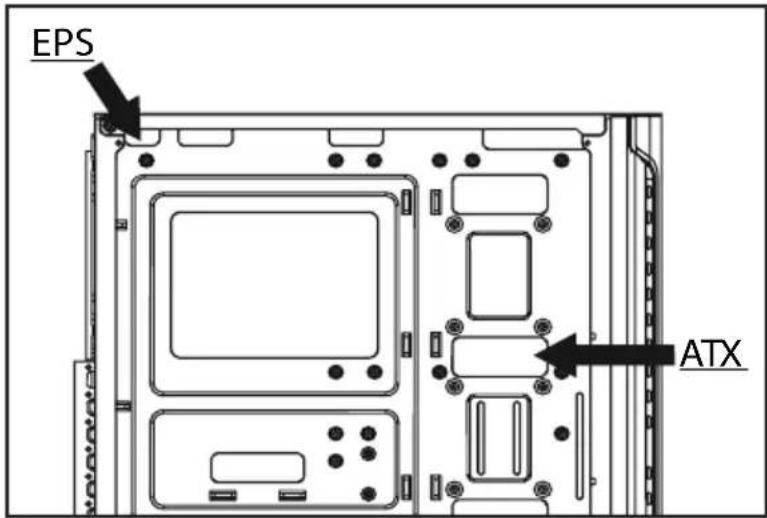

STEP 4/KROK 4 ATX/EPS CABLE/ KABEL ATX/EPS

EN

Przeprowadź kabel ATX/EPS poprzez

odpowiednie otwory w obudowie PC.

STEP 5 /KROK 5

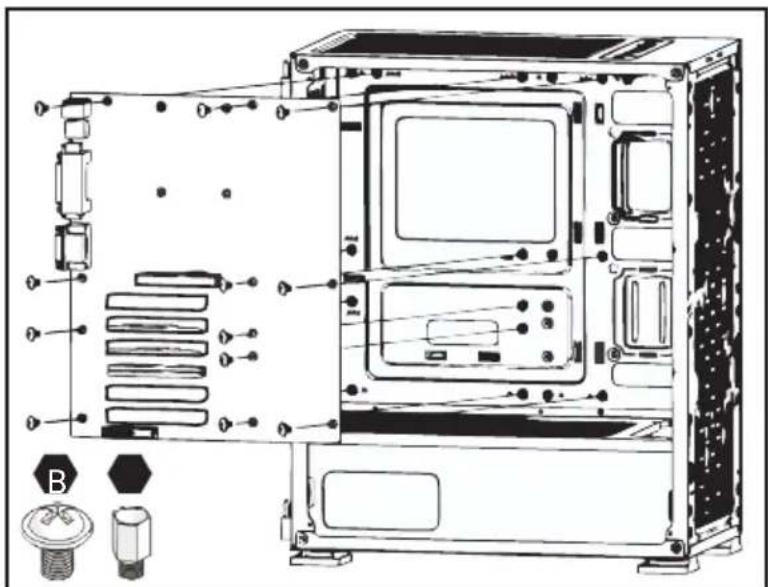

MOTHERBOARD INSTALLATION/ INSTALACJA PŁYTY GŁÓWNEJ

EN

W przypadku posiadania płyty głównej o standardzie ATX, konieczny jest montaż dodatkowych dystansów w odpowiednich miejscach w obudowie PC.

1. Umieść maskownicę płyty głównej w tylnej części obudowy.
2. Umieść płyte główną na dystansach.
3. Zabezpiecz śrubami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie gniazdo na płycie głównej.

1. Zdemontuj maskownicę karty grafi cznej.
2. Jeżeli będzie konieczne usuń kilka śledzi maskujących złącze PCI-E.
3. Włóż kartę grafi czną do portu PCI-E.
4. Zabezpiecz śrubami kartę grafi czną.
5. Podłącz przewód zasilający do karty grafi cznej.
6. Zamontuj maskownicę karty grafi cznej.

STEP7/KROK 7

I/O PANEL INSTALLATION/

ÍNSTALACJA PANELU I/O

EN

Panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Dla ich działania podłącz odpowiednie kable obudowy do płyty głównej.

ARGB BACKLIT CONTROL/ KONTROLA PODŚWIETLENIA ARGB

OPTION 1/OPCJA 1

BACKLIT CONTROL BY MOTHERBOARD/

KONTROLA PODŚWIETLENIA ZA POMOĆĄ PŁYTY GŁÓWNEJ

EN

Jeżeli płyta główna wyposażona jest w złącze ARGB (5V) lub VDG (płyty główne Gibabyte), podświetleniem można sterować za pomocą dedykowanego oprogramowania płyty głównej (schemat połączenia kontrolera).

1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel ARGB (5V) lub VGD do płyty głównej.

UWAGA!

Podczas sterowania płytą główną pilot nie będzie działał.

OPTION 2/OPCJA 2

BACKLIT CONTROL BY MANUAL MODE (LED BUTTON)/

KONTROLA PODŚWIETLENIA ZA POMOĆĄ TRYBU RĘCZNEGO (PRZYCISKU LED)

EN

Jeżeli płyta główna nie posiada złącza ARGB (5V) lub VDG. Podświetleniem można sterować za pomocą przycisku LED umiejscowionego na górnej części obudowy (schemat połączenia kontrolera).

1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel LED SW/RESET SW do kontrolera (schemat połączenia kontrolera).

    M["Breathing Blue"] --> N["Breathing Ice Blue"]
    N --> O["Breathing Green"]
    O --> P["Breathing Yellow"]
    P --> Q["Breathing Red"]
    Q --> R["Breathing Rainbow"]
    R --> S["ARGB Purple"]
    S --> T["ARGB White"]
    T --> U["ARGB Blue"]
    U --> V["ARGB Ice Blue"]
    V --> W["ARGB Green"]
    W --> X["ARGB Yellow"]

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333

pic.1

OPTION 3/OPCJA 3 BACKLIT CONTROL BY REMOTE CONTROLLER/ KONTROLA PODŚWIETLENIA ZA POMOCA PILOTA

EN

Podświetleniem można sterować również za pomocą pilota dołączonego do zestawu. Pilot zdalnego sterowania działa na fale radiowe, dzięki temu można dostosować pracę oraz kolor podświetlenia wentylatorów nawet z dalekiej odległości. Do poprawnego działania pilota należy wybrać tryb ręczny. Aby móc sterować pilotem należy:

1. Podłączyć zasilanie bezpośrednio do kontrolera.

BACKLIT SELECTION CONTROL MODES/ WYBÓR TRYBÓW KONTROLI PODŚWIETLENIA

EN

Jeżeli kontroler podłączony jest jednocześnie do płyty głównej oraz do przycisku LED, wówczas będzie działał tylko jeden tryb sterowania podświetleniem.

Aby zmienić tryb sterowania podświetlenia należy:

1. Przycisnąć przycisk LED umiejscowiony na górnej części obudowy przez około 2 sek.

2. Przeciśnięcie przycisku 🎯️ umiejscowionego na pilocie.

Dwie powyższe sekwencje spowodują przełączenie się trybu kontroli z poziomu płyty głównej na ręczny za pomocą przycisku LED lub odwrotnie.

REMOTE CONTROLLER/ PILOT

On Turn on the backlit/Włączenie podświetlenia

AUTO Automatic backlit mode/ Automatyczny tryb podświetlenia

Off Turn off the backlit/ Wyłączenie podświetlenia

S+ Increase fan speed/ Zwiększenie prędkości wentylatorów

M+ Select the next backlit mode/ Wybór kolejnego trybu podświetlenia

Increase animation speed/ Zmiana szybkości animacji

S- Reducing fan speed/ Zmniejszenie prędkości wentylatorów

M- Select the previous backlight mode/ Wybór kolejnego trybu podświetlenia

Reduct animation speed/ Zmiana szybkości animacji

R Change backlit to red/ Zmiana podświetlenia na czerwony

G Change backlit to green/Zmiana podświetlenia na zielony

B Change backlit to blue/ Zmiana podświetlenia na niebieski

Change backlit to orange/ Zmiana podświetlenia na pomarańczowy

Change backlit to azure/ Zmiana podświetlenia na błękitny

Change backlit to purple/ Zmiana podświetlenia na fioletowy

Change backlit to yellow/ Zmiana podświetlenia na żółty

Change backlit to turquoise/ Zmiana podświetlenia na turkusowy

Change backlit to pink/ Zmiana podświetlenia na różowy

Control backlit by voice, mode 1/ Kontrola podświetlenia za pomocą głosu, tryb 1

Control backlit by voice, mode 2/ Kontrola podświetlenia za pomocą głosu, tryb 2

Change of backlit modes/ Zmiana modów podświetlenia

Control backlit by voice, mode 3/ Kontrola podświetlenia za pomocą głosu, tryb 3

ADDITIONAL INFORMATION/ DODATKOWE INFORMACJE:

EN

1. Śruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z porzu oraz tyle obudowy.

SAFETY CONDITIONS/ WARUNKI BEZPIECZENSTWA:

EN

• Należy używać produktu zgodnie z jego przeznaczeniem, gdyż niewłaściwe użytkowanie może spowodować uszkodzenie produktu.
• Nie należy narażać urządzenia na działanie wilgoci, gorąca, promieni słonecznych ani używać produktu w zakurzonym otoczeniu.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Dokonywanie samodzielnych napraw i modyfikacji urządzenia skutkuje utratą gwarancji, a także może spowodować uszkodzenie produktu.
• Uderzenie lub upuszczenie produktu może spowodować jego uszkodzenie

Information of the utilization of electrical and electronic equipment Informacja o utylizacji urządzeń elektrycznych i elektronicznych

Ten symbol informuje o zakazie wyrzucania urządzeń elektrycznych razem z innymi odpadami domowymi. Zużyte urządzenia należy przekazywać do lokalnego punktu zbierania tego typu odpadów lub do centrum odzysku surowców wtórnych. W celu uzyskania informacji o dostępnych na Państwa terenie metodach utylizacji, należy skontaktować się z władzami lokalnymi. Zniszczony sprzęt elektryczny może zawierać substancje niebezpieczne (m. in. rtęć, ołów, kadm, chrom, ftalany), które wydostając się ze zużytych akcesoriów przedostają się do powietrza, gleby i wód gruntowych. Zanieczyszczenie środowiska naturalnego tymi substancjami prowadzi do ich bioakumulacji, powodując zmiany chorobowe w organizmach żywych, co bezpośrednio zagraża zdrowiu i życiu ludzi oraz zwierząt. Gospodarstwa domowe mogą przyczynić się do ochrony środowiska poprzez prawidłową zbiórkę odpadów. W taki sposób niebezpieczne substancje ze sprzętu zostają zneutralizowane, a cenne surówce wtórne wykorzystane do produkcji nowych urządzeń.

Warranty:

Gwarancja obejmuje okres 24 miesięcy. Dokonywanie samodzielnych napraw i modyfikacji urządzenia, skutkuje natychmiastową utratą gwarancji. Karta gwarancyjna dostępna jest również do pobrania na stronie: www.savio.net.pl/serwis

Klauzula informacyjna dla klientów, kontrahentów i reklamacji:

Zgodnie z art. 13 ust. 1 i 2 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r. Parlamentu Europejskiego i Rady (UE) 2016/679 (zwanego dalej RODO) informujemy, że Administratorem przetwarzającym Państwa dane osobowe jest Elmak Sp. z o.o., z siedzibą: ul. Morgowa 81; 35-323 Rzeszów. Ze Specjalistą ds. Ochrony Danych Osobowych (SODO) można się skontaktować z wykorzystaniem poczty tradycyjnej pod adresem: SODO, Elmak Sp. z o.o., ul. Morgowa 81; 35-323 Rzeszów, poczty elektronicznej, pod adresem e-mail [e-mail], oraz telefonicznie, pod numerem [phone]. Państwa dane osobowe będą przetwarzane w celu realizacji umowy na podstawie art. 6 ust. 1 lit. b) przytoczonego wcześniej rozporządzenia, w zakresie wynikającym z przepisów skarbowo-finansowych. Odbiorcą Państwa danych osobowych są podmioty uprawnione do uzyskania danych osobowych na podstawie przepisów prawa i podmioty przetwarzające realizujące usługi na rzecz Elmak Sp. z o.o. Państwa dane osobowe będą przechowywane w oparciu o uzasadniony interes realizowany przez Administratora. Posiadają Państwo prawo żądania dostępu do treści swoich danych, prawo ich sprostowania, usunięcia, ograniczenia przetwarzania. Posiadają Państwo prawo wniesienia skargi do organu nadzorczego jeżeli uznają Państwo, że przetwarzanie narusza przepisy RODO. Podanie przez Państwa danych osobowych jest dobrowolne, jednakże odmowa podania danych może skutkować odmową zawarcia umowy lub jej rozwiązaniem. Przetwarzanie podanych przez Państwa danych osobowych nie będzie podlegało zautomatyzowanemu podejmowaniu decyzji, w tym profilowaniu, o którym mowa w art. 22 ust. 1 i 4 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r.

Product meets the requirements/Produkt spełnia wymagania

CE Declaration of Conformityis available for download on website: www.savio.net.pl/do-pobrania Deklaracja zgodności dostępna jest do pobrania na stronie: www.savio.net.pl/do-pobrania Elmak Sp. z o. o. niniejszym oświadcza, że typ urządzenia radiowego RAPTOR WHITE X1 jest zgodny z dyrektywą 2014/53/UE z dnia 16 kwietnia 2014 r

Producer:

Elmak Sp. z o.o.

ul. Morgowa 81
