AS-01 - Gniazdo ścienne Savio - Bezpłatna instrukcja obsługi

Typ produktu	Gniazdo ścienne
Marka	Savio
Model	AS-01
Napięcie znamionowe	250 V AC
Prąd znamionowy	16 A
Typ gniazda	Typ F (Schuko)
Liczba gniazd	1
Materiał	Poliwęglan trudnopalny
Kolor	Biały
Ochrona dzieci	Zintegrowane żaluzje
Montaż	Montaż podtynkowy
Wymiary (wys. x szer. x gł.)	80 x 80 x 40 mm
Waga	Ok. 100 g
Temperatura pracy	-20°C do +40°C
Certyfikaty	CE, RoHS
Funkcje	Łatwa instalacja, zaciski śrubowe
Czyszczenie	Przetrzeć suchą szmatką
Bezpieczeństwo	Bolec uziemiający, zabezpieczenie przed przeciążeniem
Stopień ochrony IP	IP20 (tylko do użytku wewnętrznego)

Często zadawane pytania - AS-01 Savio

Jak zainstalować gniazdo ścienne Savio AS-01?

Wyłącz zasilanie na głównym wyłączniku obwodu. Podłącz przewody do odpowiednich zacisków (faza, neutralny, uziemienie) za pomocą śrubokręta. Bezpiecznie zamontuj gniazdo w puszce ściennej i zamocuj panel przedni. Na koniec przywróć zasilanie i przetestuj lampą.

Jaki jest maksymalny obciążenie dla tego gniazda?

Maksymalne obciążenie wynosi 16 A przy 250 V, co odpowiada mocy maksymalnej 3500 W.

Czy gniazdo ma zabezpieczenia dla dzieci?

Tak, jest wyposażone w zintegrowane żaluzje, które zapobiegają włożeniu przedmiotów innych niż wtyczka.

Czy mogę używać tego gniazda na zewnątrz?

Nie, gniazdo ma stopień ochrony IP20 i jest przeznaczone wyłącznie do użytku wewnętrznego.

Jakie typy wtyczek są kompatybilne?

Akceptuje wtyczki typu F (Schuko), powszechnie używane w Europie.

Czy ma porty ładowania USB?

Nie, Savio AS-01 to standardowe gniazdo ścienne bez możliwości ładowania USB.

Jak czyścić gniazdo?

Wyczyść powierzchnię suchą lub lekko wilgotną szmatką. Nie używaj agresywnych chemikaliów ani wody w pobliżu części elektrycznych.

Czy w zestawie są śruby montażowe?

Tak, opakowanie zawiera śruby i kołki rozporowe do standardowego montażu.

Co zrobić, jeśli gniazdo iskrzy podczas podłączania?

Natychmiast przestań używać gniazda i wyłącz obwód. Sprawdź luźne przewody lub uszkodzenia. Jeśli problem nie ustępuje, skontaktuj się z wykwalifikowanym elektrykiem.

Czy gniazdo jest uziemione?

Tak, posiada zacisk uziemiający do uziemienia, zapewniający ochronę przed porażeniem prądem.

INSTRUKCJA OBSŁUGI AS-01 Savio

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu, w którym dokonałeś zakupu. Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem na profilu SAVIO na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres: [e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwan.

Przed przystąpieniem do korzystania z zakupionego urządzenia zaleca się przeczytanie całej instrukcji obsługi.

1. Zawartość zestawu:

• Inteligentne gniazdko Savio AS-01
• Instrukcja obsługi

2. Specyfikacja techniczna:

• Prąd znamionowy obciążenia: 16 A
• Napięcie wejściowe: 220 – 240 V\~, 50 Hz
• Moc znamionowa obciążenia: 3680 W
• Uziemienie: Tak
• Ochrona przed przeciążeniem: Tak
• Zakres częstotliwości pracy: Wi-Fi - 2400 - 2483.5 MHz
• Maksymalna moc częstotliwości radiowej emitowanej w zakresie częstotliwości, w której pracuje urządzenie radiowe: Wi-Fi – 10 dBm
  • Wymagania systemowe: Android / iOS
• Sterowanie: Za pomocą aplikacji mobilnej (TUYA / Smart Life), głosowe (Google Assistant, Amazon Alexa), ręczne
  • Wymiary: 52 × 52 × 79 mm
• Wága: 82 g
• Wtyczka: Typu E/F
• Kolor: Biały

3. Instalacja aplikacji TUYA / Smart Life:

3.1 Pobierz aplikację Smart Life-Smart Living lub TUYA Smart w sklepie Apple App Store dla telefonów iPhone lub Google Play dla telefonów z sy-temem Android.

3.2 Uruchom aplikację i zaloguj się. Nowi użytkownicy muszą utworzyć nowe konto.

Zarejestruj się

Polska

E-mail

Zgadzam się Polityka privatności Umowa o świadczeniu usług i Children's Privacy Statement

Obscynekod wenyfikazujny

1. Instalacja oraz konfiguracja urządzenia:

Uwaga: Aplikacja wymaga dostępu do funkcji Bluetooth oraz Lokalizacji, należy je włączyć, aby poprawnie ukończyć konfigurację urządzenia.

4.1 Podłącz urządzenie Savio AS-01 do gniazdka sieciowego.

4.2 Dioda LED zacznie migać na zielono (w przypadku gdy dioda się nie zapali, naciśnij przycisk przez ok. 3 sekundy).

Uwaga: Jeśli dioda LED nie reaguje, zre-startuj urządzenie (patrz punkt 6).

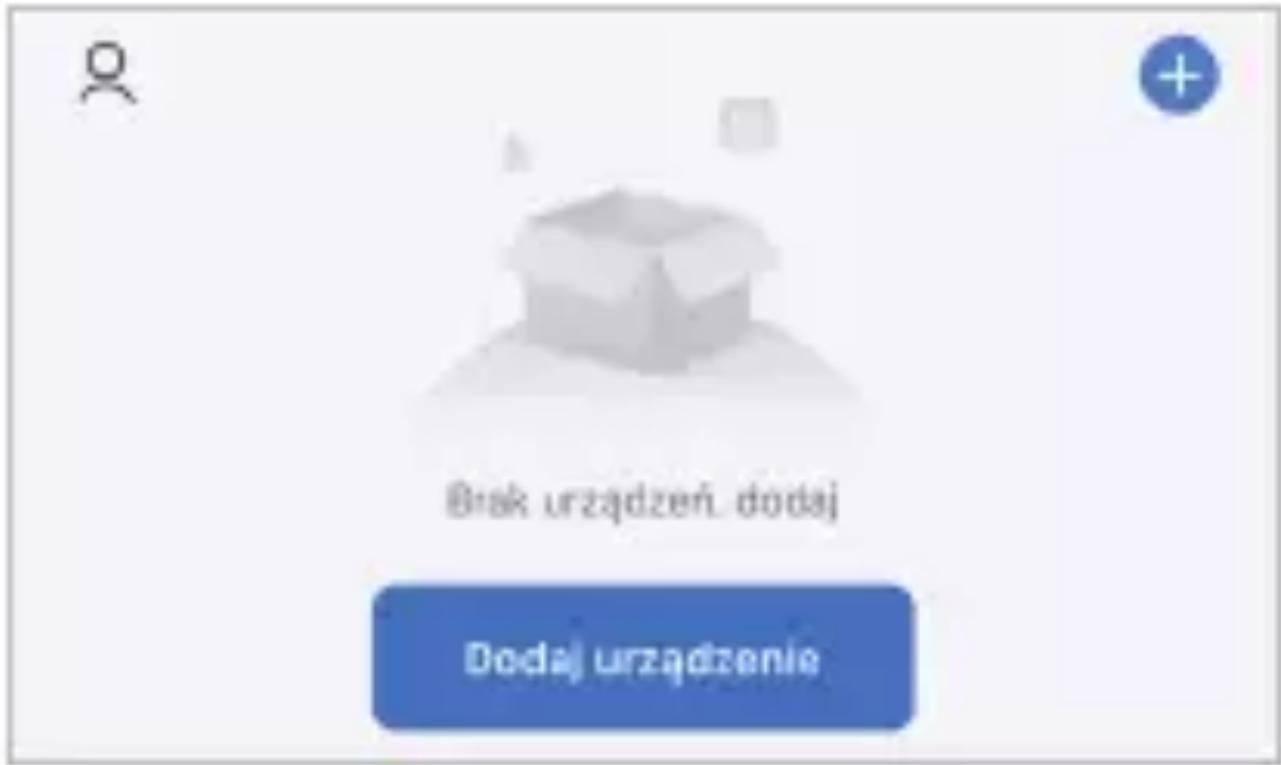

4.3 Dodaj urządzenie za pomocą opcji „Dodaj urządzenie” lub ikony w prawym górnym rogu.

4.4 SAVIO AS-01 będzie dostępne w polu „Odkrywanie urządzeń”, aby je do- dać wybierz opcję „Dodaj”.

Uwaga: W przypadku urządzeń na systemie Android wymagane jest udzielenie zgody na dostęp do aplikacji. Wybierz „Przejdź do Ustawień”, po przekierowaniu z aplikacji do ustawień w smartfonie

wciśnij „Uprawnienia aplikacji”, następnie „Urządzenia w pobliżu” i upewnij się, że masz wybraną opcję „Zezwalaj”.

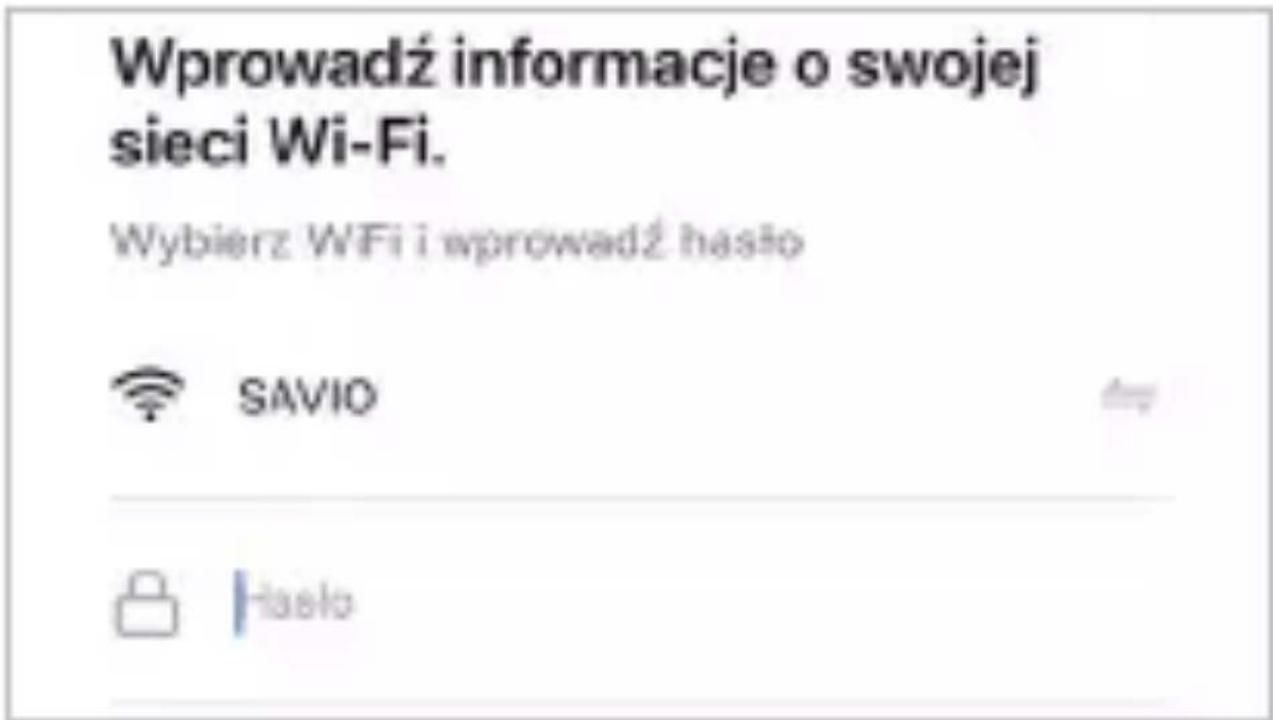

4.5 Po wykonaniu powyższych kroków wyszukaj sieć Wi-Fi i wprowadź ha- sło (pamiętaj, że urządzenie obsłu- guje wyłącznie sieć 2.4 GHz).

4.6 Wprowadzone dane zaakceptuj wybierając opcję „Dalej”.

Dalej

4.7 Urządzenie jest gotowe do użycia.

1. Dodatkowe funkcje:

Aplikacja Smart Life / TUYA Smart umożliwia szereg następujących funkcji:

5.1 Zmiana nazwy urządzenia

Wtejdź w zakładkę „Mój dom”, aby wy- świetlić listę podłączonych urządzeń.

5.1.1 Wybierz ikonę edycji, po wej-ściu w panel edycji zmodyfikuj nazwę urządzenia klikając ikonę i wprowadź nową nazwę inteligentnego gniazdka Wi-Fi.

Uwaga: Jeśli urządzenie Savio AS-01 jest sterowane przez Amazon Alexa lub Go- ogle Assistant, wybierz jednoznaczną, jasno brzmiącą nazwę.

5.2 Udostępnianie urządzenia

Funkcja ta umożliwia kórzystanie z tego samego urządzenia przez kilka osób. Aby udostępnić urządzenie wykonaj poniższe kroki:

5.2.1 W prawym górnym rogu sterowania naciśnij ikonę edycji „wybierz opcję „Udostępnione urządzenia”.

5.2.2 Następnie wybierz opcję „Dodaj”.

5.2.3 Wybierz urządzenie do udostęp-

nienia (numer konta / login).

5.2.4 Wprowadź numer telefonu lub adres e-mail osoby, której chcesz udostępnić.

5.2.5 Wybierz opcję „Potwierdź”.

5.3 Ustawianie Harmonogramu.

Harmonogramy można dodawać do włączania i wyłączania urządzeń o określonych porach i dniach tygodnia. Harmonogramy mogą być jednorazowe lub powtarzać się w określone dni tygodnia.

Aby aktywować harmonogram:

5.3.1 Na ekranie aplikacji wybierz nazwę urządzenia, a następnie przejdź do opcji Timer w dolnym pasku.

5.3.2 Skonfiguruj Harmonogram (Timer) według swoich potrzeb.

5.4 Pomiar poboru prądu.

Dzięki tej funkcji możesz w prosty sposób monitorować pobór prądu podłączone- go urządzenia. Wartości będą wyświetlane w aplikacji, dzięki czemu w łatwy sposób będziesz mieć do nich dostęp.

5.4.1 Wejdź w główny pulpit sterowania urządzeniem.

5.4.2 Wybierz „Electric”, aby sprawdzić zużycie energii podłączonego urządzenia.

5.5 Aktualizacja oprogramowania.

W celu efektywnego korzystania z gniazdka SAVIO AS-01, sprawdzaj regularnie do-stępność aktualizacji oprogramowania.

5.6 Odłączenie urządzenia.

5.6.1 Aby usunąć urządzenie z listy aplikacji, dotknij „Informacje (...)” w prawym górnym rogu aplikacji.

5.6.2 Wybierz opcję „Usuń urządzenie”, aby usunąć urządzenie.

1. Resetowanie.

W przypadku braku reakcji gniazdka SAVIO AS-01, konieczne będzie jego zresetowanie:

6.1 Aby zresetować urządzenie, wystarczy odłączyć go od źródła zasilania.

6.2 Odczekaj ok 30 sekund, ponownie podłącz gniazdko smart do źródła zasilania.

6.3 Naciśnij i przytrzymaj (ok. 6-7 sek.) do momentu wyłączenia się gniazdka) przycisk ON / OFF, następnie po tym czasie wskaźnik LED zacznie mi-gać na zielono.

7. Warunki bezpieczeństwa:

- Należy używać produktu zgodnie z jego przeznaczeniem, gdyż niewłaściwe użytkowanie może spowodować uszkodzenie produktu.

- Nie należy narażać urządzenia na działanie wilgoci, gorąca, promieni

słonecznych ani używać produktu w zakurzonym otoczeniu.

• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Dokonywanie samodzielnych na-praw i modyfikacji urządzenia skut-kuje utratą gwarancji, a także może spowodować uszkodzenie produktu.
• Uderzenie lub upuszczenie produktu może spowodować jego uszkodzenie.

Klauzula informacyjna dla klientów, kontrahentów i reklamacji:

Zgodnie z art. 13 ust. 1 i 2 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r. Parlamentu Europejskiego i Rady (UE) 2016/679 (zwanego dalej RODO) informujemy, że Administratorem przetwarzającym Państwa dane osobowe jest Elmak Sp. z o.o., z siedzibą:

ul. Morgowa 81; 35-323 Rzeszów. Ze Specjalistą ds. Ochrony Danych Osobowych (SODO) można się skontaktować z wykorzystaniem poczty tradycyjnej pod adresem: SODO, Elmak Sp. z o.o., ul. Morgowa 81; 35-323 Rzeszów, poczty elektronicznej, pod adresem e-mail [e-mail], oraz telefonicznie, pod numerem [phone]. Państwa dane osobowe będą przetwarzane w celu realizacji umowy na podstawie art. 6 ust. 1 lit. b) przytoczonego wcześniej rozporządzenia, w zakresie wynikającym z przepisów skarbowo-finansowych. Odbiorcą Państwa danych osobowych są podmioty uprawnione do uzyskania danych osobowych na podstawie przepisów prawa i podmioty przetwarzające realizujące usługi na rzecz Elmak Sp. z o.o. Państwa dane osobowe będą przechowywane w oparciu o uzasadniony interes realizowany przez Administratora. Posiadają Państwo prawo żądania dostępu do treści swoich danych, prawo ich sprostowania, usunięcia, ograniczenia przetwarzania. Posiadają Państwo prawo wniesienia skargi do organu nadzorczego jeżeli uznają Państwo, że przetwarzanie narusza przepisy RODO. Podanie przez Państwa danych osobowych jest dobrowolne, jednakże odmowa podania danych może skutkować odmową zawarcia umowy lub jej rozwiąza-niem. Przetwarzanie podanych przez Państwa

danych osobowych nie będzie podlegało zautomatyzowanemu podejmowaniu decyzji, w tym profilowaniu, o którym mowa w art. 22 ust. 1 i 4 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r.

Informacja o utylizacji urządzeń elektrycznych i elektronicznych

Ten symbol informuje o zakazie wyrzucania urządzeń elektrycznych razem z innymi odpadami domowymi. Zużyte urządzenia należy przekazywać do lokalnego punktu zbierania tego typu odpadów lub do centrum odzy-sku surowców wtórnych. W celu uzyskania informacji o dostępnych na Państwa terenie metodach utylizacji, należy skontaktować się z władzami lokalnymi. Zniszczony sprzęt elektryczny może zawierać substancje nie-bezpieczne (m. in. rtęć, ołów, kadm, chrom, ftalany), które wydostając się ze zużytych ak-cesoriów przedostają się do powietrza, gleby i wód gruntowych. Zanieczyszczenie środowiska naturalnego tymi substancjami prowadzi do ich bioakumulacji, powodując zmiany chorobowe w organizmach żywych, co bezpośrednio zagraża zdrowiu i życiu ludzi oraz zwierząt. Gospodarstwa domowe mogą przyczynić się do ochrony środowiska poprzez prawidłową zbiórkę odpadów. W taki sposób niebezpieczne substancje ze sprzętu zostają zneutralizowane, a cenne surowce wtórne wykorzystane do produkcji nowych urządzeń.

Warranty:

Gwarancja obejmuje okres 24 miesięcy. Doko-nywanie samodzielnych napraw i modyfikacji urządzenia, skutkuje natychmiastową utratą gwarancji. Karta gwarancyjna dostępna jest do pobrania na stronie: www.savio.net.pl/serwis

Pełny tekst deklaracji zgodności UE jest do- stępny pod następującym adresem interne- towym: www.savio.net.pl/do-pobrania

Elmak Sp. z o. o. niniejszym oświadcza, że typ urządzenia radiowego AS-01 jest zgodny z dyrektywą 2014/53/UE z dnia 16 kwietnia 2014 r.
