INSTRUKCJA OBSŁUGI Shadow X2 Savio

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu, w którym dokonałeś zakupu. Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem na profilu SAVIO na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres: [e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.

Figure/ksztalt			Parts symbol/symbol części	Parts name/nazwa części	Quantity/ilość
	[GTB2]		A HDD screws/Śruby do dysku HDD 8
			B M/B/SSD screws/Śruby do dysku SSD, płyty głównej 17
			C PSU/GPU screws/Śruby do zasilacza, karty graficznej 7
			D M/B standoffs/Dystanse do płyty głównej 3
			E Cable ties/Opaski zaciskowe 3
			F PCIE slot ties/Śledź maskujący złącze PCIE 4

SPECIFICATION/ SPECYFIKACJA

Model: SHADOW X2
Case type/Rodzaj obudowy: ATX Mid-Tower
Motherboard compatibility/Kompatybilność płyty głównej:	ATX, mATX, ITX, E-ATX
Supported drives/Wspierane formaty dysków : 2(1) × 3.5" HDD; 2(3) × 2.5" SSD
I/O Ports/Porty I/O: 1 × USB 3.0; 2 × USB 2.0; HD audio
Side Panel/Panel boczny: Tempered glass/Szkło hartowane
Maximum VGA lenght/Maksymalna długość VGA: 340 mm (vertical/pionowy)
Maximum CPU cooler height/Maksymalna wysokość chłodzenia procesora:	160 mm
Supported PSU types/Obsługiwane typy zasilaczy:	All types of standard/half modular and modular PSU/Wszystkie typy zasilaczy standardowych/pół modularnych i modularnych
PCI expansion slots/Gniazda rozszerzeń PCI:	7
Dust filter/Filtr przeciwkurzowy:	1 × top/góra, 1 × bottom/dół (PSU), 1 × front/przód
Fans included/Wentylatory w zestawie:	4 × 120 mm PWM, 4 pin,800 - 1800 RPM (3 × front/przód, 1 × rear/tyt)
Fans control by/Warianty kontroli wentylatorów:	Motherboard/Płyta główna
Supported fans/Obsługiwane wentylatory:	front/przód	3 × 120/140 mm or/lub 2 × 200 mm
	rear/tyt	1 × 120 mm
	top/góra	2 × 120 (140) mm
	bottom/dół 2 × 120 mm
Watercooling support/Wsparcie dla chłodzenia wodnego:	front/przód	1 × 120/240/360 mm
	rear/tyt	1 × 120 mm
	top/góra	1 × 120/240 mm
Product dimensions/Rozmiary produktu:	(L × W × H) 407 × 211 × 455 mm
Case material/Materiał obudowy:	SPCC 0.6 mm
Front panel material/Materiał przedniego panelu:	Small holes metal mesh/Metalowa siatka z mały-mi otworami
Net/gross weight/Waga netto/brutto:	5.1 / 6.2 kg

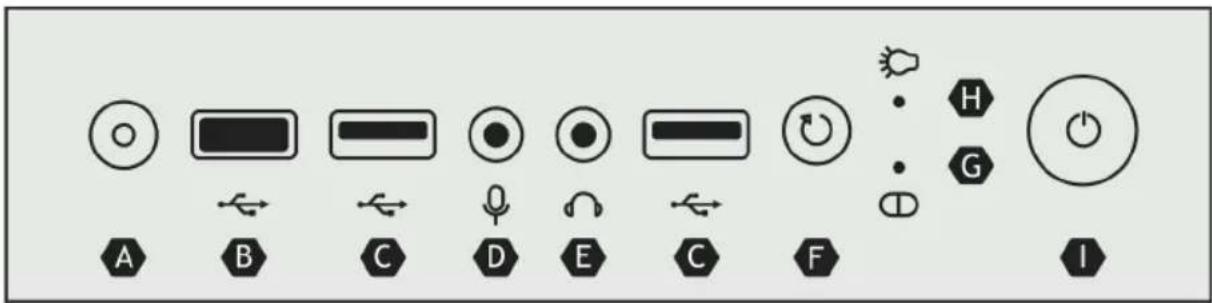

A B C D E F G H I
LED switch/Przełącznik LED	USB 3.0 USB 2.0	Microphone jack/Wejście mikrofonu	Headphone jack/Wyjście słuchawek	Reset button/Przycisk restart	HDD LED/Dioda pracy dysku	Power LED/Dioda zasilania	Power button/Przycisk włączenia

ASSEMBLY OF COMPONENTS/MONTAŻ KOMPONENTÓW

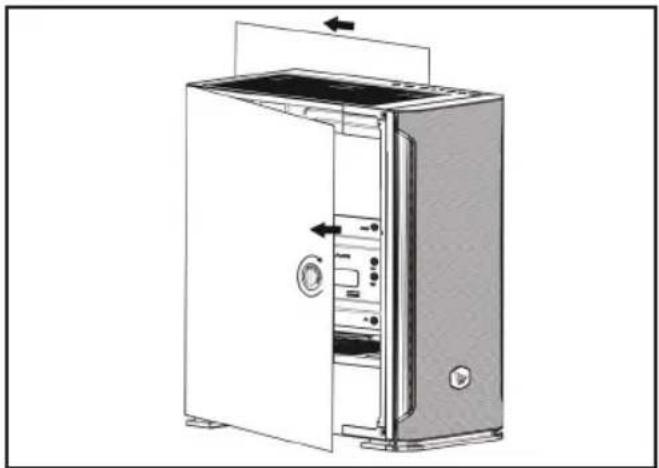

STEP 1/KROK 1 SIDE PANELS REMOVING/ DEMONTAZ PANELI BOCZNYCH

EN

1. Odkręć 2 śruby z prawego panelu bocznego oraz otwórz panel lewy za pomocą pokrętła.
2. Zdemontuj prawy panel przesuwając go o 2 cm do tyłu.

Umieść zasilacz w prawidłowym miejscu, zabezpiecz go śrubami. Wentylator zasilacza powinien być skierowany do dołu.

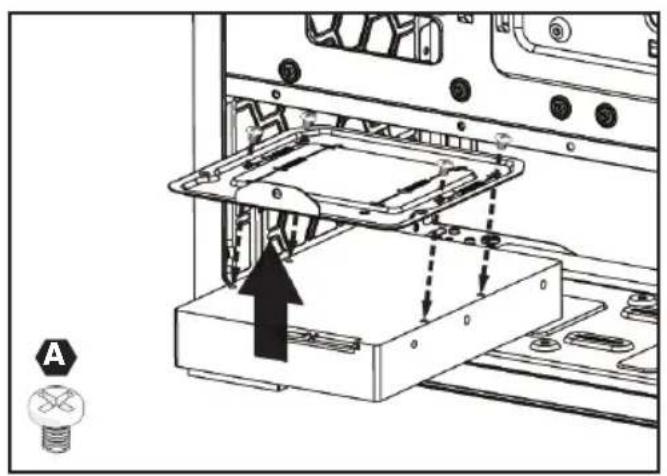

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach), zabezpiecz go za pomocą śrub.

STEP 4/KROK 4

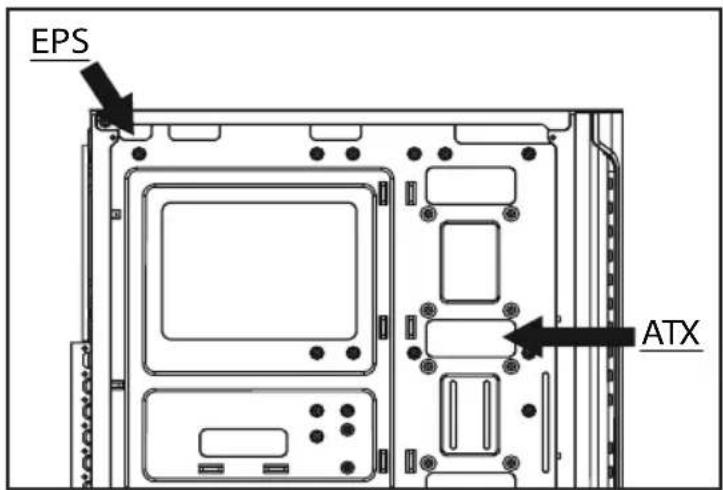

ATX/EPS CABLE/

KABEL ATX/EPS

EN

Przeprowadź kabel ATX/EPS poprzez

odpowiednie otwory w obudowie PC.

STEP 5/KROK 5

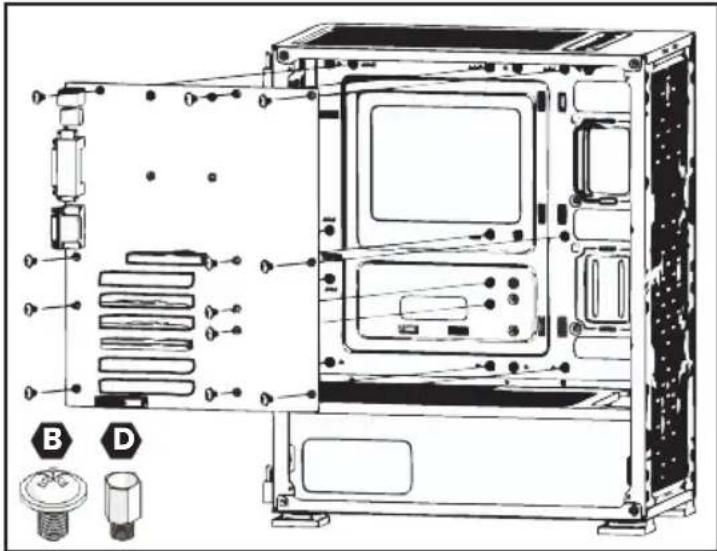

W przypadku posiadania płyty głównej o standardzie ATX, konieczny jest montaż dodatkowych dystansów w odpowiednich miejscach w obudowie PC.

1. Umieść maskownicę portów w tylnej części obudowy.
2. Umieść płyte główną na dystansach.
3. Zabezpiecz śrúbami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie gniazdo na płycie głównej.

1. Zdemontuj maskownicę karty graficznej.
2. Jeżeli będzie konieczne usuń kilka śledzi maskujących złącze PCI-E.
3. Włóż kartę graficzną do portu PCI-E.
4. Zabezpiecz śrubami kartę graficzna.
5. Podłącz przewód zasilający do karty graficznej.
6. Zamontuj maskownicę karty graficznej.

STEP 7/KROK 7

Gorny panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Do jego prawidłowego działania konieczne jest podłączenie przewodów z niego wychodzących do odpowiednich złącz na płycie głównej.

ADDITIONAL INFORMATION/ DODATKOWE INFORMACJE:

EN

1. Sruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z przodu oraz tyle obudowy.

SHADOW X2

EN

• Należy używać produktu zgodnie z jego przeznaczeniem, gdyż niewłaściwe użytkowanie może spowodować uszkodzenie produktu.
• Nie należy narażać urządzenia na działanie wilgoci, gorąca, promieni słonecznych ani używać produktu w zakurzonym otoczeniu.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Dokonywanie samodzielnych napraw i modyfikacji urządzenia skutkuje utratą gwarancji, a także może spowodować uszkodzenie produktu.
• Uderzenie lub upuszczenie produktu może spowodować jego uszkodzenie.

Warranty:

Gwarancja obejmuje okres 24 miesięcy.

Dokonywanie samodzielnych napraw i modyfikacji urządzenia, skutku-je natychmiastową utratą gwarancji. Karta gwarancyjna dostępna jest do pobrania na stronie: www.savio.net.pl/serwis

Informacja o utylizacji urządzeń elektrycznych

i elektronicznych

Ten symbol informuje o zakazie wyrzucania urządzeń elektrycznych razem z innymi odpadami domowymi. Zużyte urządzenia należy przekazywać do lokalnego punktu zbierania tego typu odpadów lub do centrum odzysku surowców wtórnych. W celu użyskania informacji o dostępnych na Państwa terenie metodach utylizacji, należy skontaktować się z władzami lokalnymi. Zniszczony sprzęt elektryczny może zawierać substancje niebezpieczne (m. in. ręć, ołów, kadm, chrom, ftalany), które wydostając się ze zużytych akcesoriów przedostają się do powietrza, gleby i wód gruntowych. Zanieczyszczenie środowiska naturalnego tymi substancjami prowadzi do ich bioakumulacji, powodując zmiany chorobowe w organizmach żywych, co bezpośrednio zagraża zdrowiu i życiu ludzi oraz zwierząt. Gospodarstwa domowe mogą przyczynić się do ochrony środowiska poprzez prawidłową zbiorkę odpadów. W taki sposób niebezpieczne substancje ze sprzętu zostając zneutralizowane, a cenne surówce wtórne wykorzystane do produkcji nowych urządzeń.

Klauzula informacyjna dla klientów, kontrahentów i reklamacji:

Zgodnie z art. 13 ust. 1 i 2 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r. Parlamentu Europejskiego i Rady (UE) 2016 / 679 (zwan ego dalej RODO) informujemy, że Administratorem przetwarzającym Państwa dane osobowe jest Elmak Sp. z o.o., z siedzibą: ul. Morgowa 81; 35-323 Rzeszów. Ze Specjalista ds. Ochrony Danych Osobowych (SODO) można się skontaktować z wykorzystaniem poczty tradycyjnej pod adresem: SODO, Elmak Sp. z o.o., ul. Morgowa 81; 35-323 Rzeszów, poczty elektronicznej, pod adresem e-mail [e-mail], oraz telefonicznie, pod numerem [phone]. Państwa dane osobowe będą przetwarzane w celu realizacji umowy na podstawie art. 6 ust. 1 lit. b) przytoczonego wcześniej rozporządzenia, w zakresie wynikającym z przepisów skarbowo-finansowych. Odbiorcq Państwa danych osobowych są podmioty uprawnione do uzyskania danych osobowych na podstawie przepisów prawa i podmioty przetwarzające realizujące usługi na rzecz Elmak Sp. z o.o. Państwa dane osobowe będą przechowywane w óparciu o uzasadniony interes realizowany przez Administratora. Posiadają Państwo prawo żgadania dostępu do treści swoich danych, prawo ich sprostowania, usunięcia, ograniczenia przetwarzania. Posiadają Państwo prawo wniesienia skargi do organu nadzorczego jeżeli uznają Państwo, że przetwarzanie narusza przepisy RODO. Podanie przez Państwa danych osobowych jest dobrowolne, jednakże odmowa podania danych może skutkować odmową zawarcia umowy lub jej rozwiązaniem. Przetwarzanie podanych przez Państwa danych osobowych nie będzie podlegalo zautomatyzowanemu podejmowaniu decyzji, w tym profilowaniu, o którym mowa w art. 22 ust. 1 i 4 ogólnego rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r.

HU Az Ön nyelvén található felhasználói kézikönyv a következő címen érhető el: www.savio.net.pl/en/download
GR To εγχειρίδιο χρήσης στη γλώσσα σας είναι διαθέσιμο στη δι- εύθυνση: www.savio.net.pl/en/download
CZ Uživatelská příručka ve vašem jazyce je k dispozici na adrese: www.savio.net.pl/en/download
SK Používatel'ská príručka vo vašom jazyku je k dispozíciina: www.savio.net.pl/en/download
DE Das Benutzerhandbuch in Ihrer Sprache finden Sie unter: www.savio.net.pl/en/download
RO Manualul de utilizare în limba dvs. este disponibil la: www.savio.net.pl/en/download
LT Vartotojo kalba jūsų kalba galima rasti: www.savio.net.pl/en/download
LV Lietotāja rokasgrāmata jūsu valodā ir pieejama vietnē: www.savio.net.pl/en/download
EE Kasutusjuhendi leiate oma keeles all: www.savio.net.pl/en/download
BG Можете да намерите ръководството за потребителя на вашия език под: www.savio.net.pl/en/download
FI Löydät käyttöoppaan omalla kielelläsi osoitteesta: www.savio.net.pl/en/download
FR Vous pouvez trouver le manuel d'utilisation dans votre langue sur: www.savio.net.pl/en/download
ES Puede encontrar el manual de usuario en su propio idioma en: www.savio.net.pl/en/download
NL U kunt de gebruikershandleiding in uw taal vinden op: www.savio.net.pl/en/download
HR Korisnički priručnik na vašem jeziku dostupan je na: www.savio.net.pl/en/download
SE Användarmanualen på ditt språk finns på: www.savio.net.pl/en/download
IT Puoi trovare il manuale utente nella tua lingua su: www.savio.net.pl/en/download

Product meets the requirements / Produkt spełnia wymagania

CE Declaration of Conformity is available for download on website: www.savio.net.pl/download Deklaracja zgodności dostępna jest do pobrania na stronie: www.savio.net.pl/do-pobrania
