INSTRUKCJA OBSŁUGI Sigma X1 Savio

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu, w którym dokonałeś zakupu. Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem na profi lu SAVIO na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres: [e-mail]

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.

Figure/ksztalt			Parts symbol/symbol części	Parts name/nazwa części	Quantity/ilość
			A HDD screws/Śruby do dysku HDD 8
			B M/B/SSD screws/Śruby do dysku SSD, płyty głównej 22
			C	PSU/GPU screws/Śruby do zasilacza, karty graficznej	6
			D	M/B standoffs/Dystanse do płyty głównej	3
			E	Cable ties/Opaski zaciskowe	10
			F	PCIE slot ties/Śledź maskujący złącze PCIE	4

SPECIFICATION/ SPECYFIKACJA

Model: SIGMA XI/SIGMA XI WHITE
Case type/Rodzaj obudowy: ATX Mid-Tower
Motherboard compatibility/Kompatybilność płyty głównej:	ATX, mATX, ITX
Supported drives/Wspierane formaty dysków:	2 × HDD (3.5") + 2 × SSD (2.5") or/lub1 × HDD (3.5") + 3 × SSD (2.5")
I/O Ports/Porty I/O:	1 × USB-C 3.1 Gen 1; 1 × USB-A 3.1 Gen 1;1 × USB-A 2.0; HD audio
Side Panel/Panel boczny: Tempered glass/Szklany
Maximum VGA length/Maksymalna długość VGA: 400 mm (vertical/pionowy)
Front panel/Panel przedni: Tempered glass/Szklany
Maximum CPU cooler height/Maksymalna wysokość chłodzenia procesora:	165 mm
Supported PSU types/Obsługiwane typy zasilaczy:	All types of standard/half modular and modularPSU/Wszystkie typy zasilaczy standardowych/pół modularnych i modularnych
PCI expansion slots/Gniazda rozszerzeń PCI: 7
Dust fi Iter/Filtr przeciwkurzowy: 1 × top/góra, 1 × bottom/dół (PSU)
Fans control by/Warianty kontroli wentylatorów:	Motherboard/LED button/Płyta główna/Przycisk LED
Fans included/Wentylatory w zestawie:	3 × 120mm ARGB, PWM, 800-1800 RPM(2 × right panel/prawy panel, 1 × rear/tył)
Supported fans/Obsługiwane wentylatory:	right panel/panel prawy	2 × 120 mm
	rear/tył 1 × 120 mm
	top/góra 3 × 120 mm or/lub 2 × 140 mm
	bottom/dół 3 × 120 mm
Watercooling support/Wsparcie dla chłodzenia wodnego:	rear/tył 1 × 120 mm
	top/góra 1 × 120/240/280/360 mm
Product dimensions/Rozmiary produktu: (L × W × H) 425 × 210 × 478 mm
Case material/Material obudowy: SPCC 0.7 mm
Net/gross weight/Waga netto/brutto: 6.7/7.7 kg

FRONT PANEL/PANEL PRZEDNI

Power button/Przycisk włączenia	LED switch, RESET/Przełącznik LED, RESET	Microphone, headset jack input/Wejście mikrofonu, słuchawek	USB 2.0	USB-A3.1 Gen 1	USB-C3.1 Gen 1

ASSEMBLY OF COMPONENTS/MONTAŻ KOMPONENTÓW

STEP 1/KROK 1

SIDE PANELS REMOVING/ DEMONTAŻ PANELI BOCZNYCH

EN

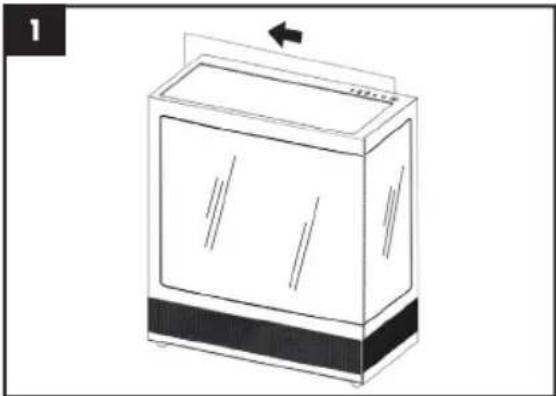

1. Odkręć dwie śruby z tyłu obudowy dla panelu prawego bocznego (metalowego), a następnie zdejmij panel w kierunku zaprezentowanym na rysunku 1.
2. Panel boczny lewy (szklany) zamontowany jest na zatrzaskach, zdjemij panel w kierunku zaprezentowanym na rysunku 2.
3. Panel frontowy (szklany) zamontowany jest na zatrzaskach, zdejmij panel w kierunku zaprezentowanym na rysunku 3.

Umieść zasilacz w prawidłowym miejscu, zabezpiecz go śrubami. Wentylator zasilacza powinien być skierowany do dołu.

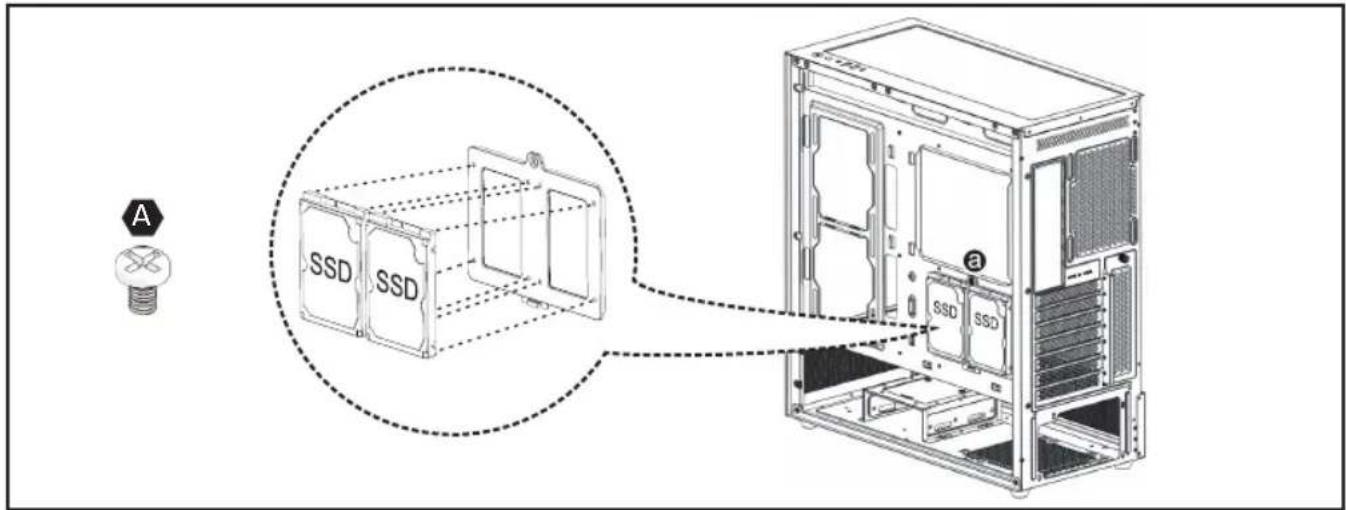

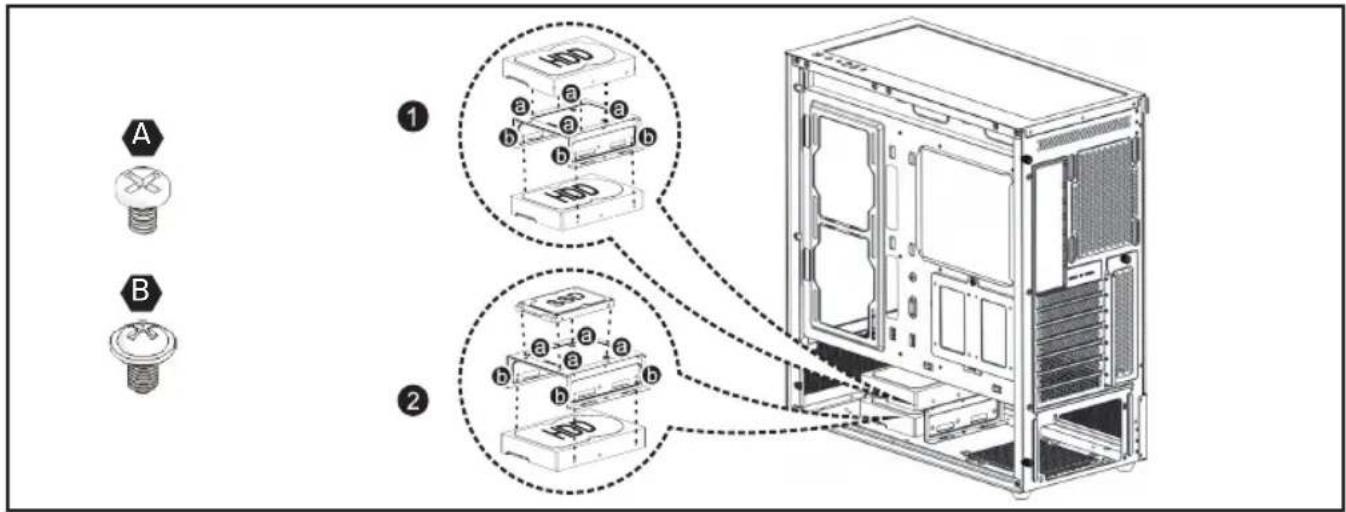

STEP 3/KROK 3 SSD/HDD DRIVES INSTALLATION/ MONTAŻ DYSKÓW SSD/HDD

EN

Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na rysunkach poniżej), zabezpiecz go za pomocą śrub.

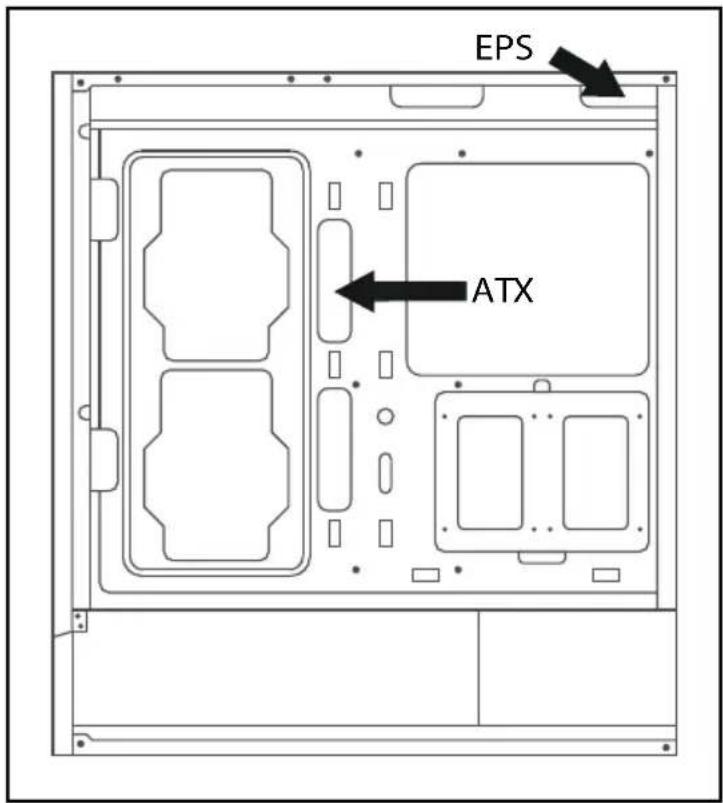

STEP 4/KROK 4 ATX/EPS CABLE/ KABEL ATX/EPS

EN

Przeprowadź kabel ATX/EPS poprzez odpowiednie otwory w obudowie PC.

W przypadku posiadania płyty głównej o standardzie ATX, konieczny jest montaż dodatkowych dystansów w odpowiednich miejscach w obudowie PC.

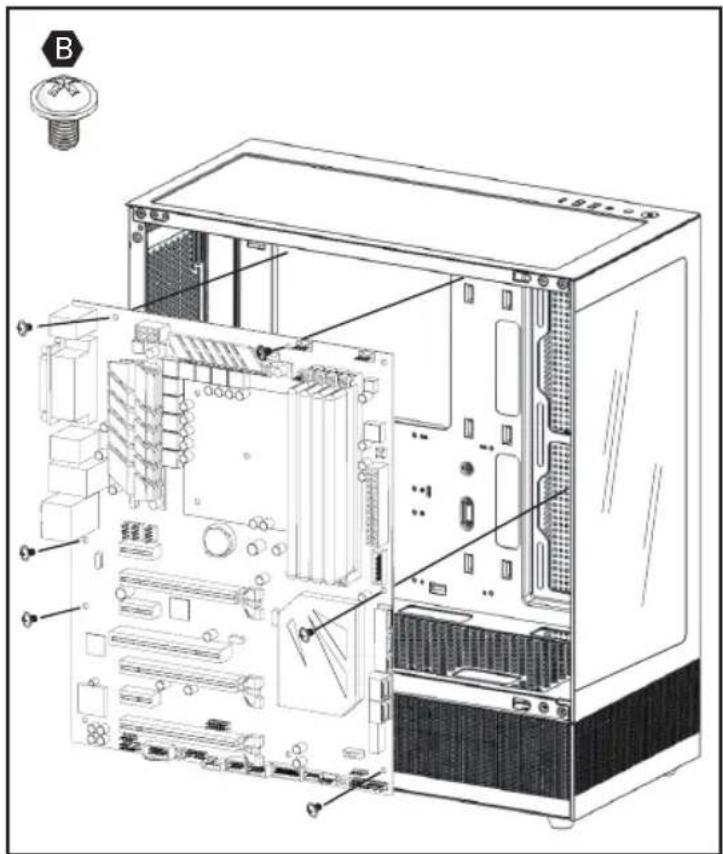

1. Umieść maskownicę portów w tylnej części obudowy.
2. Umieść płytę główną na dystansach.
3. Zabezpiecz śrubami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie gniazdo na płycie głównej.

STEP 6/KROK 6 GPU INSTALLATION/ INSTALACJA KARTY GRAFICZNEJ

EN

1. Zdemontuj maskownicę karty grafi cznej.

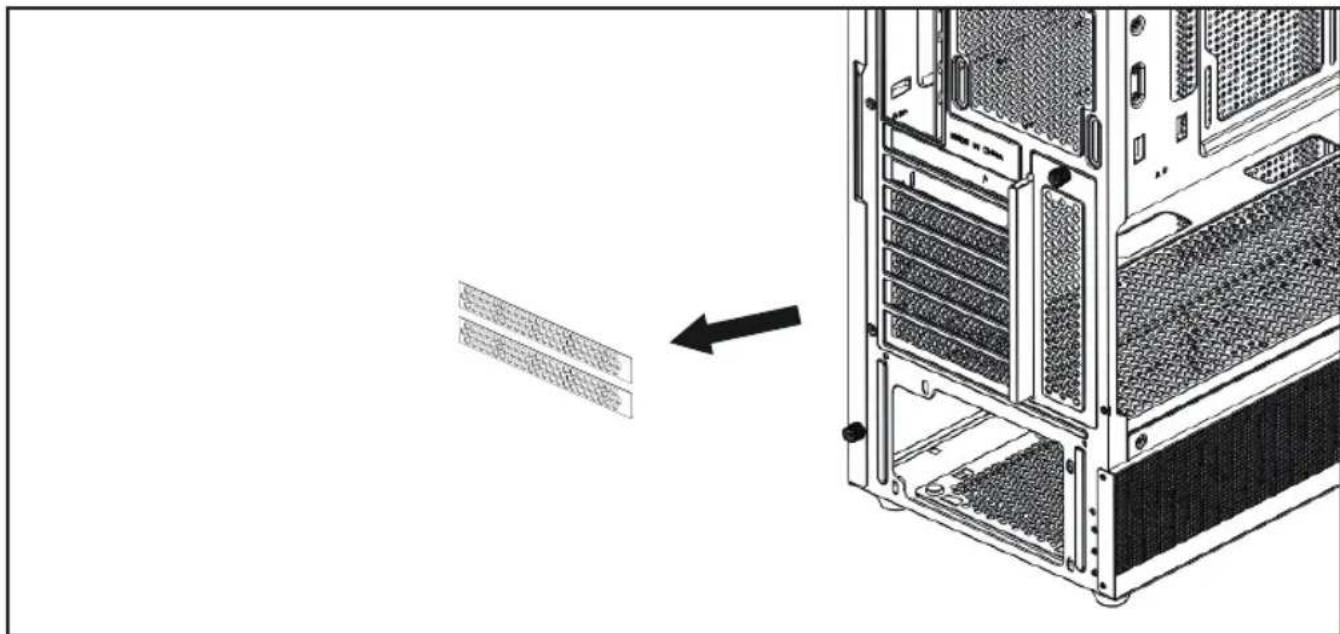

2. Jeżeli będzie konieczne usuń kilka śledzi maskujących złącze PCI-E.
3. Włóż kartę grafi czną do portu PCI-E.
4. Zabezpiecz śrubami kartę grafi czną.
5. Podłącz przewód zasilający do karty grafi cznej.
6. Zamontuj maskownicę karty grafi cznej.

Górny panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Do jego prawidłowego działania konieczne jest podłączenie przewodów z niego wychodzących do odpowiednich złącz na płycie głównej.

ARGB BACKLIT CONTROL/ KONTROLA PODŚWIETLENIA ARGB

PRE-ASSEMBLY INFORMATION - IMPORTANT INFORMACJE PRZED MONTAŻOWE - WAŻNE

EN

Zestaw składa się z jednego wentylatora nadrzędnego, który możemy rozpoznać z dołączonego złącza SATA oraz dwóch wentylatorów podrzędnych. Aby poprawnie zamontować zestaw w komputerze należy podłączyć linie 12 V oraz 5 V w tej kolejności, aby złącza wentylatora głównego zostały podłączone bezpośrednio do płyty głównej.

Wentylatory domyśnie ustawione są w trybie kontroli za pomocą płyty głównej (3-pin ARGB 5 V), aby przełączyć do trybu sterowania przyciskiem RESET/LED przejdź do pkt. wybór kontroli trybów podświetlenia.

OPTION 1/OPCJA 1

BACKLIT CONTROL BY MOTHERBOARD/ KONTROLA PODŚWIETLENIA ZA POMOCĄ PŁYTY GŁÓWNEJ

EN

Jeżeli płyta główna wyposażona jest w złącze 3-pin ARGB 5 V podświetleniem można sterować za pomocą dedykowanego oprogramowania płyty głównej.

1. Podłącz wentylator nadrzędny do gniazd 3-pin ARGB 5 V oraz 4-pin 12 V na płycie głównej.
2. Podłącz zasilanie SATA dla wentylatora nadrzędnego.

OPTION 2/OPCJA 2

BACKLIT CONTROL BY MANUAL MODE (LED BUTTON)/ KONTROLA PODŚWIETLENIA ZA POMOĆĄ TRYBU RĘCZNEGO (PRZYCISKU LED)

EN

Jeżeli płyta główna nie posiada złącza 3-pin ARGB 5 V podświetleniem można sterować za pomocą przycisku RESET lub LED (o ile obudowa komputera posiada dedykowany temu przycisk) umiejscowiony na górnej części obudowy.

1. Podłącz wentylator nadrzędny do gniazda 4-pin 12 V na płycie głównej a także złącz linie SW z przewodem LED/RESET ze swojej obudowy.
2. Podłącz zasilanie SATA dla wentylatora nadrzędnego.

UWAGA!

W przypadku wyboru tej metody kontroli po wyłączeniu komputera kolor podświetlenia wentylatorów nie zostanie zapamiętany, zostanie przywrócony kolor podstawowy.

BACKLIT SELECTION CONTROL MODES/ WYBOR TRYBOW KONTROLI PODSWIETLENIA

EN

Jeżeli wentylator nadrzędny podłączony jest jednocześnie do płyty głównej oraz do przycisku RESET/LED, wówczas będzie działat tylko jeden tryb sterowania podświetleniem. Aby zmienić tryb sterowania podświetlenia należy:

1. Przycisnąć przycisk RESET/LED umiejscowiony na górnej części obudowy przez około 3 sek.

ADDITIONAL INFORMATION/ DODATKOWE INFORMACJE:

EN

1. Sruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z przodu oraz tyle obudowy.
4. Maksymalna możliwa ilość wentylatorów połączonych z wentylatorem nadrzędnym: 9 szt

SAFETY CONDITIONS/ WARUNKI BEZPIECZENSTWA:

EN

• Należy używać produktu zgodnie z jego przeznaczeniem, gdyż niewłaściwe użytkowanie może spowodować uszkodzenie produktu.
• Nie należy narażać urządzenia na działanie wilgoci, gorąca, promieni słonecznych ani używać produktu w zakurzonym otoczeniu.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Dokonywanie samodzielnych napraw i modyfikacji urządzenia skutkuje utratą gwarancji, a także może spowodować uszkodzenie produktu.
