INSTRUKCJA OBSŁUGI TR4110BL1 SMEG

OSTRZEŻENIA 253

Ogólne zalecenia dotyczące bezpieczeństwa 253
Montaż	258
Przeznaczenie urządzenia	259
Instrukcja obsługi	260
Odpowiedzialność producenta	260
Tabliczka znamionowa	260
Utylizacja	260
Wskazówki dla europejskich organów kontrolnych	260
Dane techniczne efektywności energetycznej 260
Oszczędność energii	260
Informacje o zużyciu energii w trybie wyłączonym/gotowości	261
Źródła światła	261
Jak czytać instrukcje obsługi	261
OPIS	262

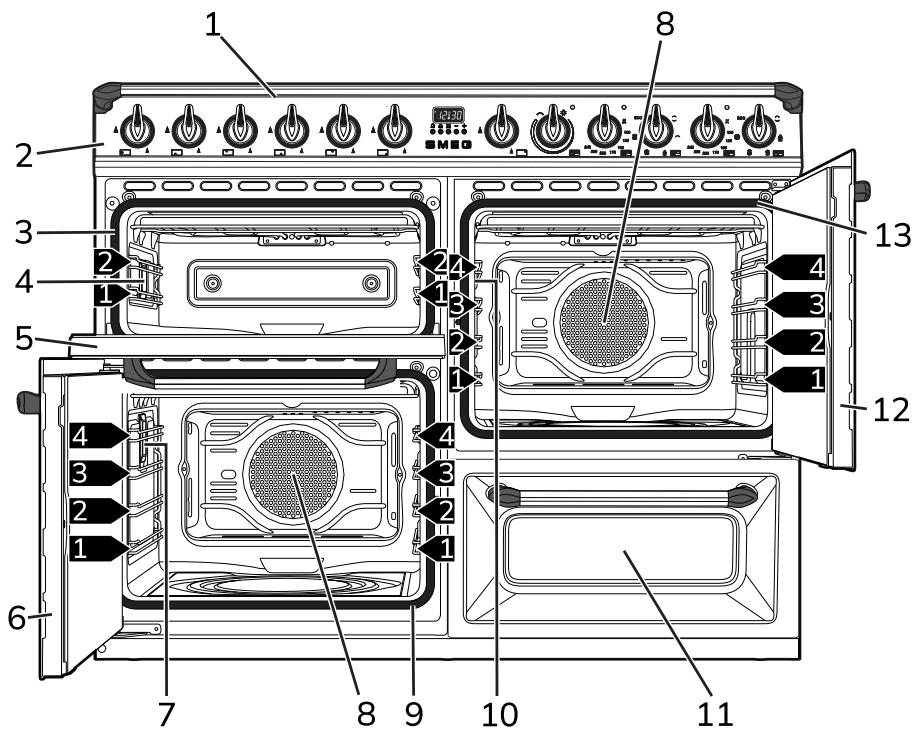

Opis ogólny	262

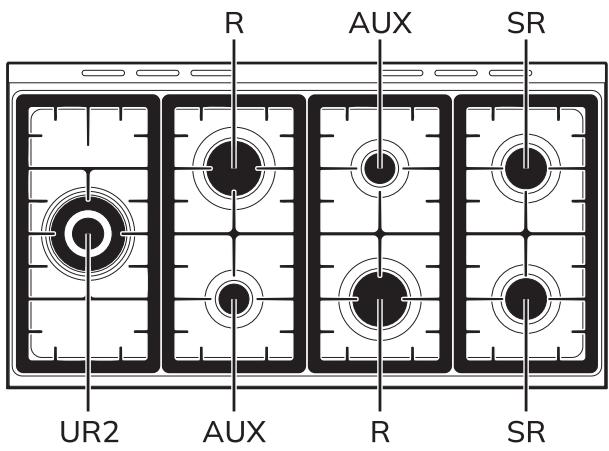

Płyta kuchenna	263
Panel sterowania	263
Pozostałe części	264

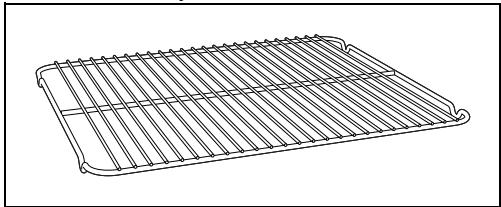

Akcesoria	264
UŻYTKOWANIE	265
Czynności wstępne	265
Użytkowanie akcesoriów	265

Użytkowanie płyty	266
Użycie schowka (gdzie obecny)	266
Użytkowanie piekarnika	266
Programator cyfrowy	268
Porady dotyczące przygotowywania potraw 269
Przykładowa tabela pieczenia (piekarnik wielofunkcyjny)	270
Przykładowa tabela pieczenia (piekarnik pomocniczy)	271

CZYSZCZENIE I KONSERWACJA	272
Czyszczenie urządzenia	272
Czyszczenie płyty kuchennej	272
Pokrętła	272

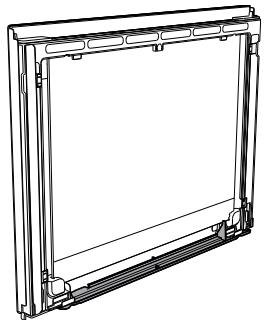

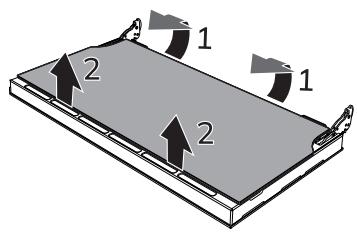

Czyszczenie drzwiczek	272
Czyszczenie komory urządzenia	274
Czyszczenie górnej części wnęki (tylko w niektórych modelach/wnękach)	275
Czyszczenie Parowe (tylko w niektórych modelach)	275
Konserwacja nadzwyczajna	276
MONTAŻ	277
Podłączenie gazu	277
Rodzaj gazu i Kraje	280
Tabele danych palników i dysz	281

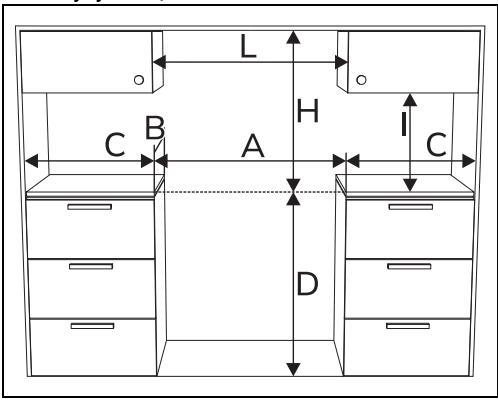

Ustawienie	282
Podłączanie do instalacji elektrycznej	283
Instrukcje dla montażysty	284

Zalecamy uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym możliwe będzie zachowanie estetyki i funkcjonalności zakupionego urządzenia. Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com.

OSTRZEŻENIA

Ogólne zalecenia dotyczące bezpieczeństwa

Obrażenia osób

• UWAGA: Urządzenie i jego dostępne elementy stają się bardzo gorące podczas użytkowania. Trzymać urządzenie z dala od dzieci.
• Podczas przekręcania żywności w komorze pieczenia należy chronić ręce zakładając rękawice termiczne.
• Nie należy nigdy próbować

gasić płomienia lub pożaru wodą: wyłączyć urządzenie i nakryć płomień pokrywą lub ognioodporną narzutą.

- Urządzenie może być używane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonych zdolnościach psychofizycznych lub nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile pozostają one pod nadzorem lub zostały

poinstruowane w zakresie bezpiecznego użytkowania urządzenia i związanych z nim potencjalnych zagrożeń.

• Urządzenie nie służy do zabawy.
• Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia bez stałej opieki osoby dorosłej.
• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.
• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.
• Upewnić się, że korony znajdują się na swoim miejscu oraz posiadają nakładki.
• Pamiętać, że strefy grzewcze nagrzewają się bardzo szybko. Nie podgrzewać pustych garnków. Niebezpieczeństwo przegrzania.
• Należy stale nadzorować proces gotowania. Proces krótkiego pieczenia należy stale nadzorować.
• W przypadku podgrzania tłuszcz i olej mogą się zapalić. Podczas przygotowywania posiłków z użyciem oleju lub tłuszczu zaleca się pozostanie w

kuchni. Jeżeli tłuszcz lub olej zapalą się nie gasić ognia wodą. Przykryć garnek pokrywką i wyłączyć strefę grzewczą.

- Podczas gotowania nie kłaść na powierzchni grzewczej metalowych przedmiotów, takich jak naczynia lub sztućce, ponieważ mogłyby się nagrzać.

- UWAGA: gotowanie bez nadzoru na kuchence z tłuszczem lub olejem może być niebezpieczne i wywołać pożar. NIGDY nie próbować gasić pożaru wodą, lecz wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywką lub kocem.

- Podczas użytkowania, urządzenie staje się bardzo gorące. Uważać, aby nie dotykać elementów grzejnych znajdujących się w piekarniku/piekarnikach.

- Nie należy wkładać ostro zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin urządzenia.

- Nie wlewać wody bezpośrednio na bardzo gorące blachy.

- Podczas pieczenia, drzwiczki piekarnika muszą być zamknięte.

- Przy sprawdzeniu potrawy lub pod koniec pieczenia

otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie całkowicie otworzyć drzwiczki.

- Powierzchnie wewnątrz schowka (gdzie obecny), mogą osiągać wysokie temperatury.

- Nie otwierać schowka (jeżeli obecny), gdy piekarnik jest włączony i jeszcze gorący.

- Przedmioty w schowku (gdzie obecny), mogą być bardzo gorące po korzystaniu z piekarnika.

- Nie opierać się ani nie siadać na otwartych drzwiczkach urządzenia.

- Po zakończeniu użytkowania wyłączyć urządzenie.

- Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę (gdzie zainstalowaṇa).

- NIE UZYWAĆ LUB PRZECHOWYWAĆ MATERIAŁÓW ŁATWOPALNYCH W SCHOWKU (JEŻELI WYSTĘPUJE) LUB W POBLIZU URZĄDZENIA.

- W POBLIZU FUNKCJONUJĄCEGO URZĄDZENIA NIE WOLNO UŻYWAĆ PUSZEK SPRAY.

- NIE WPROWADZAĆ ZMIAN W URZĄDZENIU.

- Przed jakąkolwiek interwencją na urządzeniu

(montaż, konserwacja, ustawienie lub przesunięcie) zawsze należy wyposażć się w odpowiednie środki ochrony indywidualnej.

- Nie przeprowadzać operacji czyszczenia, gdy urządzenie jest jeszcze gorące lub podczas jego działania.

- Przed każdą czynnością na urządzeniu odłączyć główne zasilanie elektryczne.

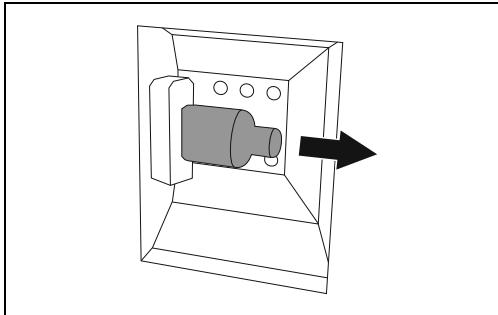

- UWAGA: Przed wymianą lampek wewnętrznego oświetlenia należy upewnić się, że urządzenie jest wyłączone i odłączone od zasilania elektrycznego lub że główne zasilanie elektryczne zostało odłączone.

- Lampki zastosowane w tym urządzeniu są lampkami przeznaczonymi do urządzeń gospodarstwa domowego i nie należy ich wykorzystywać do oświetlania domu.

- Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami.

- Nigdy nie próbować naprawiać urządzenia samodzielnie lub bez pomocy wykwalifikowanego technika.

- W celu zapobiegania wszelkim niebezpieczeństwom, jeśli przewód zasilania elektrycznego jest uszkodzony, należy natychmiast skontaktować się z serwisem technicznym, który dokona jego wymiany.

- UWAGA: Używanie gazowego urządzenia do gotowania, prowadzi do wytwarzania ciepła, wilgoci i produktów spalania w pomieszczeniu, w którym jest ono zainstalowane. Upewnić się, że kuchnia jest dobrze wentylowana, zwłaszcza gdy urządzenie jest w użyciu: utrzymywać otwarte naturalne otwory wentylacyjne lub zainstalować urządzenie do wentylacji mechanicznej.

- Intensywne i długotrwałe użytkowanie urządzenia może wymagać dodatkowej wentylacji, na przykład otwarcia okna lub bardziej efektywnej wentylacji, na przykład poprzez zwiększenie mocy ewentualnego mechanicznego systemu wyciągowego.

Uszkodzenie urządzenia

- Nie stosować agresywnych detergentów o działaniu ściernym lub ostrych

metalowych skrobaków do czyszczenia szklanych drzwiczek piekarnika, ponieważ mogą porysować powierzchnię i spowodować pęknięcie szkła.

• Ewentualnie używać drewnianych lub plastikowych narzędzi.
• Nie stosować strumieni pary do czyszczenia urządzenia.
• Nie żatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.
• Nie siadać na urządzeniu.
• Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do całkowitego zatrzymania. Mechaniczne blokady bezpieczeństwa, które zapobiegają ich wyjęciu, powinny być odwrócone do dołu, w kierunku tylnej części piekarnika.

• UWAGA: Nie zostawiać urządzenia bez nadzoru podczas przyrządzania potraw z użyciem tłuszczu lub oleju. Niebezpieczeństwo pożaru. Zachować maksymalną ostrożność.
• Niebezpieczeństwo pożaru:

Nie kłaść przedmiotów na powierzchniach gotowania.

- Nie rozpyłać produktów w sprayu w pobliżu urządzenia.

- W. ZADNYM RAZIE NIE UŻYWAĆ URZĄDZENIA DO OGRZEWĄNIA POMIESZCZEŃ.

- Nie używać do przyrządzania potraw naczyń stołowych lub pojemników z plastiku.

- Nie umieszczać w komorze pieczenia puszek lub innych pojemników zamkniętych.

- Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

- Nie przykrywać dna komory urządzenia folią aluminiową lub cynfolią.

- Nie kłaść garnków lub blach bezpośrednio na dnie komory urządzenia.

- W razie konieczności można użyć rusztu do blachy (element wyposażenia lub sprzedawany oddzielnie w zależności od modeli), umieszczając go na dnie jako element wsporczy podczas pieczenia.

- W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz urządzenia.

- Nie kłaść garnków ani blach bezpośrednio na środkowej szybce otwartych drzwiczek.

- Garnki i patelnie grillowe należy umieścić wewnątrz obwodu płyty kuchennej.

- Dno wszystkich garnków musi być płaskie i gładkie.

- W przypadku przelania lub wylania usunąć płyn z płyty kuchennej.

- Nie wylewać na płytę kwaśnych substancji, takich jak sok z cytryny lub ocet.

- Nie stosować strumieni pary do czyszczenia urządzenia.

- Nie kłaść pustych garnków i patelni na włączonych strefach grzewczych.

- Nie stosować materiałów chropowatych, ściernych ani ostrych metalowych skrobaków.

- Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).

- Nie myć w zmywarce zdejmowanych części takich jak kratki, korony i nakładki.

- Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.

- Nie wywierać zbyt dużego

nacisku na otwarte drzwiczki.

• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.
• Nie używać klamki do podnoszenia lub przenoszenie urządzenia.
• Nie rozpyłać środków czyszczących bezpośrednio na drzwi, ponieważ mogą one przedostać się do przestrzeni, z których trudno je spłukać, a z czasem mogą wejść w reakcję z malowanymi panelami lub stalą.
• Aby nie uszkodzić kratek, nie należy przesuwać garnków, lecz podnosić je i umieszczać w innym miejscu.

Montaż

• NINIEJSZEGO URZĄDZENIĄ NIE MOŻNA MONTOWAĆ NA ŁODZIACH I W PRZYCZEPACH KEMPINGOWYCH.

- Niniejszego urządzenia nie można montować na żadnej podstawie.

- Nie stosować klamki do podnoszenia lub przenoszenia urządzenia.

- Z pomocą drugiej osoby umieścić urządzenie w meblu.

- Aby uniknąć przegrzania urządzenia, nie wolno go instalować za ozdobnymi

drzwiczkami lub panelem.

• Przed rozpoczęciem instalacji należy upewnić się, że lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) oraz regulacja urządzenia są kompatybilne.
• Niniejsze urządzenie nie jest podłączone do systemu odprowadzającego produkty spalania. Należy je zainstalować i podłączyć zgodnie z obowiązującymi wymogami instalacyjnymi. Należy zwrócić szczególną uwagę na zalecenia dotyczące wentylacji.

- Ustawienia dla omawianego urządzenia wskazano na etykiecie regulacji gazu.

- Podłączenie gazowe powinno być wykonane przez wykwalifikowany personel.

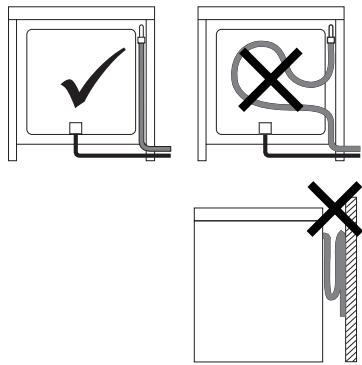

- Przy podłączeniu za pomocą giętkiego przewodu długość instalacji nie może przekraczać 2 metrów w przypadku giętkich stalowych przewodów oraz 1,5 metra w przypadku gumowego węża.

- Przewody przyłączeniowe gazu nie mogą stykać się z ruchomą częścią modułu do zabudowy (np. z szufladą) i nie mogą przebiegać w miejscach, w których mogłyby być narażone na

zgniecenia.

• Gdzie wymagane, wyregulować ciśnienie zgodnie z obowiązującymi przepisami.
• Po każdej interwencji sprawdzić moment dokręcenia przyłączy gazowych; musi się zawierać w przedziale od 10 Nm do 15 Nm.
• Po zamontowaniu sprawdzić ewentualne wycieki za pomocą wody z mydłem, nigdy nie stosować ognia.
• Podłączenie elektryczne powinno być wykonane przez autoryzowany personel techniczny.
• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.
• Używać przewodów odpornych na temperaturę co najmniej 90 °C.
• Moment dokręcenia śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5 - 2 Nm.
• Dostarczyć na linii zasilania urządzenie, które zapewni odłączenie od sieci omnipolarnej, z odległością otwarcia styków umożliwiającą całkowite odłączenie w warunkach kategorii przepięciowej III, zgodnie z wymogami

instalacyjnymi.

- Niniejsze urządzenie może być użytkowane na maksymalnej wysokości 2000 metrów nad poziomem morza.

Informacje na temat omawianego urządzenia

- Drzwiczki otwierane na bok nie blokują się z boku podczas otwierania i mogą się zamykać. Podczas użytkowania zwrócić maksymalną uwagę, aby nie zetknąć się z wewnętrzną szybką. Grozi to poparzeniem.

Przeznaczenie urządzenia Niniejsze urządzenie jest przeznaczone do pieczenia potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe. Ponadto nie należy go używać:

• w kuchni przeznaczonej dla personelu sklepów, biur i innych środowisk pracy;
• w gospodarstwach rolnych/agroturystycznych;
• przez klientów w hotelach, motelach i podobnych obiektach typu mieszkalnego;
• w pensjonatach typu bed and breakfast;

Instalacja i użytkowanie tego urządzenia są możliwe wyłącznie w pomieszczeniach.

Instrukcja obstugi

- Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu użytkownika przez cały okres eksploatacji urządzenia.

- Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

- Do wyjaśnień zawartych w niniejszej instrukcji dołączono rysunki, na których wskazano to, co pojawia się na wyświetlaczu. Mimo wszystko, należy pamiętać, że urządzenie może nie posiadać zaktualizowanej wersji programu i dlatego też to, co wyświetla się na urządzeniu może się różnić od tego, co wskazano na rysunkach w niniejszej instrukcji.

Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub rzeczowe powstałe w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;
• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;
• naruszenia chociaż jednej części urządzenia;
• używania nieoryginalnych części zamiennych.

Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nie wolno zdejmować tabliczki znamionowej.

Utylizacja

Niniejsze urządzenie jest zgodne z dyrektywą europejską WEEE (2012/19/UE), dlatego po zakończeniu jego eksploatacji nie należy go wyrzucać wraz z innymi odpadami.

Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi.

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Odłączyć główne zasilanie elektryczne.
• Odłączyć kabel zasilający od instalacji elektrycznej.

Aby dokonać utylizacji urządzenia należy:

- Odciąć kabel zasilania elektrycznego i

usunąć go.

- Powierzyć urządzenie odpowiednim centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie zanieczyszczają środowiska i nadają się do recyklingu.

- Materiały z opakowania należy oddać do odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych Niebezpieczeństwo uduszenia się

• Nie pozostawiać opakowania i jego elementów bez nadzoru.
• Dzieci nie powinny bawić się plastikowymi torebkami z opakowania.

Wskazówki dla europejskich organów kontrolnych

Fan forced mode

funkcja ECO wykorzystywana w celu określenia klasy efektywności energetycznej jest zgodna ze specyfikacjami normy europejskiej EN 60350-1.

Dane techniczne efektywności energetycznej

Informacje zgodnie z rozporządzeniami europejskimi w zakresie etykiet efektywności energetycznej i eko-projektu znajdują się w osobnym dokumencie dołączonym do instrukcji produktu.

Dane te widnieją w „Karcie informacji o produkcie”, którą można pobrać ze strony internetowej w zakładce poświęconej przedmiotowemu produktowi.

Oszczędność energii

• Aktywować nagrzewanie wstępne tylko, jeżeli jest ono wskazane w przepisie.
• Przed włożeniem zamrożonego produktu do komory pieczenia, należy go rozmrozić, chyba że wskazano inaczej na opakowaniu.
• W przypadku przyrządzania kilku potraw, zaleca się pieczenie produktów jeden po drugim, aby jak najlepiej wykorzystać nagrzaną już komorę.
• Najlepiej używać ciemnych metalowych foremek: lepiej pochłaniają ciepło.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane

podczas pieczenia.

• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.
• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.
• Zawsze utrzymywać komorę pieczenia w czystości.

Informacje o zużyciu energii w trybie wyłączonym/gotowości

Dane techniczne dotyczące zużycia energii w trybie wyłączonym/gotowości urządzenia można uzyskać w witrynie internetowej www.smeg.com na stronie poświęconej danemu produktowi.

Źródła światła

- Niniejsze urządzenie zawiera źródła światła wymienne przez użytkownika.

• Źródła światła znajdujące się w tym produkcie są przeznaczone do działania przy temperaturze otoczenia ≥ 300°C i do korzystania z nich w zastosowaniach o wysokiej temperaturze, takich jak piekarniki.
• Niniejsze urządzenie zawiera źródła światła o klasie efektywności „G”.

Jak czytać instrukcje obsługi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenie/Uwaga

Informacja/Wskazówka

Opis ogólny

1 Płyta kuchenna
2 Panel sterowania
3 Uszczelka piekarnika pomocniczego
4 Lampka piekarnika pomocniczego
5 Drzwiczki piekarnika pomocniczego
6 Drzwiczki piekarnika wielofunkcyjnego
7 Lampka piekarnika wielofunkcyjnego lewego
8 Wentylator
9 Uszczelka piekarnika wielofunkcyjnego lewego
10 Lampka piekarnika wielofunkcyjnego prawego
11 Schowek
12 Drzwiczki piekarnika wielofunkcyjnego prawego
13 Uszczelka piekarnika wielofunkcyjnego prawego

1,2,3... Poziom ramki

AUX = Palnik pomocniczy

SR = Palnik pół-szybki

R = Palnik szybki

UR2 = Palnik ultraszybki

Panel sterowania

1 Pokrętła palników płyty

Do włączania i regulowania palników płyty.

Wcisnąć i przekręcić pokrętło w lewo na

wartość △, aby włączyć dane palniki.

Przekręcić pokrętła do obszaru pomiędzy

maksimum △ a minimum △, aby

wyregulować płomień. Przywrócić pokrętła

na pozycję Ⓞ, aby wyłączyć palniki.

2 Zegar programowania

Do wyświetlenia bieżącej godziny, ustawienia zaprogramowanego pieczenia i minutnika.

Zegar programowania działa tylko na górnym piekarniku wielofunkcyjnym.

3 Pokrętło regulowanego grilla piekarnika pomocniczego

Włączyć oświetlenie w piekarniku lub uruchomić grzałkę grilla w temperaturze od około minimalnie 50°C do maksymalnie 245°C.

4 Kontrolka regulowanego grilla piekarnika pomocniczego

Jej włączenie wskazuje, że piekarnik pomocniczy znajduje się w fazie nagrzewania. Wyłącza się, gdy temperatura osiągnie ustawioną wartość.

Gdy miga oznacza, że ustawiona temperatura wewnątrz piekarnika jest utrzymywana na stałym poziomie.

5 Pokrętło temperatury piekarnika wielofunkcyjnego lewego

Za pomocą tego pokrętła można wybrać temperaturę pieczenia i funkcję

Czyszczenia Parowego.

Przekręcić pokrętło w prawo, na żądaną wartość w zakresie od minimum do maksimum.

6 Kontrolka piekarnika wielofunkcyjnego lewego

Jej włączenie wskazuje, że piekarnik znajduje się w fazie nagrzewania. Wyłącza się, gdy temperatura osiągnie ustawioną wartość. Gdy miga oznacza, że ustawiona temperatura wewnątrz komory urządzenia jest utrzymywana na stałym poziomie.

7 Pokrętło funkcji piekarnika wielofunkcyjnego lewego

Różne funkcje piekarnika odpowiadają różnym trybom pieczenia. Po wybraniu żądanej funkcji, ustawić temperaturę pieczenia za pomocą pokrętła temperatury.

8 Kontrolka piekarnika wielofunkcyjnego górnego

Jej włączenie wskazuje, że piekarnik znajduje się w fazie nagrzewania. Wyłącza się, gdy temperatura osiągnie ustawioną wartość. Gdy miga oznacza, że ustawiona temperatura wewnątrz piekarnika jest utrzymywana na stałym poziomie.

9 Pokrętło temperatury piekarnika wielofunkcyjnego górnego

Za pomocą tego pokrętła można wybrać temperaturę pieczenia i funkcję Czyszczenia Parowego.

Przekręcić pokrętło w prawo, na żądaną wartość w zakresie od minimum do maksimum.

10 Pokrętło funkcji piekarnika wielofunkcyjnego górnego

Za pomocą tego pokrętła można wybrać temperaturę pieczenia i funkcję Czyszczenia Parowego.

Przekręcić pokrętło w prawo, na żądaną wartość w zakresie od minimum do maksimum.

Pozostałe części

Poziomy pozycjonowania

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości wprowadzania ustala się od dołu do góry (patrz Opis ogólny).

Wentylator chłodzenia

Wentylator chłodzi piekarnik i uruchamia się podczas pieczenia. Funkcjonowanie wentylatora powoduje przepływ powietrza, które ulatnia się z tylnej części urządzenia i może trwać przez kilka chwil nawet po jego wyłączeniu.

Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.

Oświetlenie wewnętrzne

Wewnętrzne oświetlenie urządzenia włącza się:

- Piekarnik wielofunkcyjny: po wybraniu jakiejkolwiek funkcji z wyjątkiem funkcji

ECO.

• Piekarnik pomocniczy: gdy pokrętło zmiennego grilla zostanie ustawione na symbolu lub na temperaturze pieczenia.

Akcesoria

• W niektórych modelach nie są dostępne wszystkie akcesoria.
• Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.
• Oryginalne akcesoria dostarczane z urządzeniem lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

Kratka redukująca

Przydatna podczas stosowania patelni Wok.

Głęboka blacha

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie i pieczenia tart, pizzy, ciast i ciastek.

Ruszt do blachy

Do umieszczenia na nim blachy w celu pieczenia produktów, które mogą kapać.

Ruszt

Do podtrzymywania naczyń z pieczong

UŻYTKOWANIE

Czynności wstępne

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

• Usunąć ewentualną folię ochronną znajdującą się na zewnątrz lub wewnątrz urządzenia i akcesoriów.
• Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i półek.
• Wyjąć i umyć wszystkie akcesoria urządzenia (patrz rozdział „CZYSZCZENIE I KONSERWACJA”).

Pierwsze nagrzewanie

1. Ustawić pieczenie na co najmniej godzinę (patrz akapit „Użytkowanie piekarnika”).
2. Rozgrzać pustą komorę pieczenia do maksymalnej temperatury, aby usunąć ewentualne pozostałości fabryczne.

Podczas nagrzewania urządzenia

• wietrzyć pomieszczenie;
- nie przebywać w nim.

Przeprowadzić cykl pierwszego nagrzewania dla każdej wnęki obecnej w urządzeniu.

Użytkowanie akcesoriów

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do punktu zatrzymania.

- Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu, powinny być odwrócone do dołu, w kierunku tylnej części komory

potrawq.

pieczenia.

Delikatnie wprowadzić ruszty i blachy do komory pieczenia, aż do ich zatrzymania.

Przed pierwszym użyciem wyczyścić blachy, w celu usunięcia pozostałości z produkcji.

Ruszt do blachy

Ruszt do blachy należy do niej włożyć. W ten sposób będzie można oddzielnie zebrać tłuszcz z pieczonego produktu.

Kratki redukujące

Kratki redukujące należy umieścić na kratkach płyty. Upewnić się, że są dobrze wyśrodkowane.

Użytkowanie płyty

Wszystkie elementy sterownicze i kontrolne urządzenia znajdują się na przednim panelu. Obok każdego pokrętła jest wskazany przypisany mu palnik.

Urządzenie jest wyposażone w elektroniczny zapłon. Wystarczy wcisnąć i przekręcić pokrętło w kierunku przeciwnym do kierunku ruchu wskazówek zegara, na symbol maksymalnego płomienia, dopóki się nie zapali. Jeżeli palnik nie zapali się w ciągu pierwszych 15 sekund, przekręcić

pokrętło na ⓘ ponowić próbę po upływie przynajmniej 60 sekund. Po włączeniu przytrzymać pokrętło przez kilka sekund, aby termopara rozgrzała się. W momencie puszczenia pokrętła palnik może zgasnąć: oznacza to, że termopara jeszcze się nie rozgrzała.

Poczekać chwilę i powtórzyć czynność. Przytrzymać pokrętło przez dłuższą chwilę.

W razie przypadkowego zgaśnięcia zadziała urządzenie zabezpieczające, które zablokuje dopływ gazu nawet, gdy kurek jest otwarty. Ustawić pokrętło na i ponowić próbę po upływie przynajmniej 60 sekund.

Prawidłowa pozycja koron i naktadek

Przed włączeniem palników upewnić się, że korony i ich nakładki znajdują się na prawidłowej pozycji. Uważać, aby otwory 1 koron pasowały do świecie 3 i termopar 2.

Praktyczne porady dotyczące stosowania płyty

Aby uzyskać lepsze osiągi palników, minimalne zużycie gazu oraz aby uniknąć uszkodzenia płyty kuchennej, należy stosować naczynia z pokrywką i o wymiarach odpowiednich do palnika, aby płomień nie uszkadzał ich brzegów. W momencie wrzenia obniżyć płomień, aby

płyn nie wykipiał.

Palnik	Średnica naczynia
AUX	12 - 14 cm
SR	16 - 24 cm
R	18 - 26 cm
UR2	18 - 28 cm

Użycie schowka (gdzie obecny)

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

W dolnej części kuchni, znajduje się schowek. Dostępny po pociągnięciu go do siebie. Można do niego włożyć garnki lub metalowe przedmioty niezbędne podczas użytkowania urządzenia.

Użytkowanie piekarnika

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Otwieranie i zamykanie drzwiczek piekarnika wielofunkcyjnego

Piekarniki wielofunkcyjne są wyposażone w drzwiczki otwierane na bok. Aby je otworzyć pociągnąć do siebie klamkę. Aby je zamknąć popchnąć drzwiczki do momentu usłyszenia mechanicznego kliknięcia.

Włączenie piekarnika

Aby włączyć piekarnik, należy:

1. Wybrać funkcję pieczenia za pomocą pokrętła funkcji.

2. Wybrać temperaturę za pomocą pokrętła temperatury.

Upewnić się, że zegar programatora pokazuje symbol czasu pieczenia

,, w przeciwnym razie nie będzie możliwe włączenie piekarnika.

Nacisnąć jednocześnie przyciski

i 📋, aby wyzerować zegar programowania.

Spis funkcji pieczenia tradycyjnego

W niektórych modelach nie są dostępne wszystkie funkcje.

STATYCZNY

Pieczenie tradycyjne w celu przygotowania jednej potrawy na raz. Idealne w przypadku przyrządzania pieczeni, tłustego mięsa, chleba, ciast z masą.

GRZAŁKA DOLNA+TERMOOBIEGIEM

Umożliwia szybkie dokończenie pieczenia potraw już upieczonych na powierzchni, ale nie w całości. Tryb idealny w przypadku quiche, nadaje się do dowolnego typu potraw.

GRILL

Pozwala na uzyskanie doskonałych rezultatów grillowania i zapiekania. Użycie go pod koniec pieczenia nadaje potrawom jednolitą złocistą powierzchnię.

SZYBKIE ROZMRAŻANIE

Aktywacja samego wentylatora pozwala na szybkie rozmrażanie każdego rodzaju żywności, dzięki równomiernemu rozprowadzaniu powietrza w temperaturze otoczenia wewnątrz komory pieczenia.

OBIEG POWIETRZA

Pieczenie intensywne i jednolite. Idealne w przypadku ciastek, tart i pieczenia na kilku poziomach.

TERMOOBIEG

Ciepło rozprowadzane jest szybko i w jednolity sposób. Tryb odpowiedni w przypadku wszystkich potraw, idealny do pieczenia na kilku poziomach, bez ryzyka mieszania się smaków i zapachów.

GRILL Z OBIEGIEM POWIETRZA

Umożliwia optymalne grillowanie, również grubszych mięs. Tryb idealny w przypadku grubo pokrojonego mięsa.

ECO

Eco Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej. Jest zalecana do wszystkich rodzajów potraw z wyjątkiem tych, które mogą wydzielać dużo wilgoci (na przykład warzywa). Aby uzyskać maksymalną oszczędność energii i ograniczyć czas, zaleca się wkładanie produktów bez nagrzewania komory.

Podczas pieczenia w funkcji ECO nie powinno się otwierać drzwiczek.

W funkcji ECO czasy pieczenia (i ewentualnego nagrzewania) są dłuższe i mogą zależeć od ilości produktów obecnych w komorze piekarnika.

CZYSZCZENIE PAROWE (tylko w niektórych modelach)

Funkcja ta ułatwia czyszczenie poprzez zastosowanie pary wytwarzanej z niewielkiej ilości wody wlewanej przez specjalny lejek znajdujący się na dnie.

Programator cyfrowy

Przycisk minutnika

Przycisk trwania pieczenia

Przycisk końca pieczenia

Przycisk zmniejszania wartości

Przycisk zwiększania wartości

Upewnić się, że zegar programatora pokazuje symbol czasu pieczenia

, w przeciwnym razie nie będzie możliwe włączenie piekarnika.

Nacisnąć jednocześnie przyciski

i 📞, aby wyzerować zegar programowania.

Ustawienie godziny

Jeśli czas nie jest ustawiony, nie jest możliwe włączenie piekarnika.

Przy pierwszym użyciu lub po awarii zasilania, urządzenie będzie pokazywać migające cyfry 0.00 na wyświetlaczu.

1. Jednocześnie wcisnąć przyciski 📋 i 📋. Miga punkcik między godzinami i minutami.
2. Za pomocą przycisków — i + można ustawić godzinę. Przytrzymać przycisk dla szybkiej zmiany.
3. Odczekać 5 sekund. Punkcik między godzinami i minutami przestaje migać.
4. Symbol 🚗 na wyświetlaczu wskazuje, że urządzenie jest gotowe do rozpoczęcia pieczenia.

Pieczenie na czas

Pieczenie na czas jest funkcją, która pozwala na rozpoczęcie i zakończenie pieczenia po upływie ustawionego przez użytkownika czasu.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, wcisnąć przycisk
2. Nacisnąć przycisk — lub +, aby ustawić czas trwania.
3. Odczekać około 5 sekund bez wciskania żadnego przycisku, aby uaktywnić funkcję. Na wyświetlaczu pojawi się bieżąca godzina z symbolami i A.
4. Po zakończeniu pieczenia elementy grzejne zostaną wyłączone. Na wyświetlaczu wyłączyć się symbol 📊 symbol 🐆 będzie migał i uaktywni się sygnał dźwiękowy.
5. Aby wyłączyć sygnał dźwiękowy wystarczy wcisnąć jakikolwiek przycisk zegara programowania.
6. Nacisnąć jednocześnie przyciski 🎯 i 🎯, aby wyzerować zegar programowania.

Nie można ustawić czasu trwania pieczenia dłuższego niż 10 godzin.

W celu wyświetlenia pozostałego czasu należy nacisnąć przycisk

Aby wyzerować ustawioną wartość, należy nacisnąć równocześnie przyciski 📋 i 📋. Następnie konieczne będzie ręczne wyłączenie piekarnika.

Pieczenie zaprogramowane

Pieczenie zaprogramowane to funkcja, która pozwala na zakończenie pieczenia zgodnie z harmonogramem ustawionym przez użytkownika.

1. Ustawić czas trwania pieczenia, jak opisano w poprzednim paragrafie Pieczenie na czas.
2. Wcisnąć przycisk 📋. Na wyświetlaczu pojawi się godzina zakończenia

pieczenia (godzina bieżąca plus czas trwania pieczenia).

1. Nacisnąć przycisk — lub +, aby ustawić godzinę zakończenia pieczenia.

2. Odczekać około 5 sekund bez wciskania żadnego przycisku, aby uaktywnić funkcję. Na wyświetlaczu pojawi się

bieżąca godzina wraz z symbolem A.

1. Po zakończeniu pieczenia elementy grzejne zostaną wyłączone. Na wyświetlaczu wyłączy się symbol 📄,

symbol A będzie migał i uaktywni się dzwonek.

Aby wyzerować ustawioną wartość, należy nacisnąć równocześnie przyciski i . Następnie konieczne będzie ręczne wyłączenie piekarnika.

W celu wyświetlenia pozostałego czasu należy nacisnąć przycisk. Aby wyświetlić godzinę końca pieczenia, nacisnąć przycisk.

Minutnik

Minutnik nie przerywa pieczenia, ostrzega wyłącznie użytkownika o upływie ustawionych minut.

W każdej chwili można uaktywnić minutnik.

1. Nacisnąć przycisk 📤, na wyświetlaczu pojawi się 0:00 i migająca lampka

1. Nacisnąć przycisk — lub +, aby ustawić czas trwania.

2. Odczekać około 5 sekund nie naciskając żadnego przycisku aby zakończyć ustawienie funkcji. Na wyświetlaczu pojawi się bieżąca godzina z symbolami

Po upływie ustawionego czasu uaktywni się sygnał dźwiękowy.

1. Nacisnąć przycisk zmniejszania wartości —, aby wyłączyć sygnał dźwiękowy.

Minutnik można ustawić od 1 minuty do maksymalnie 23 godzin i 59 minut.

W celu wyświetlenia pozostałego czasu należy nacisnąć przycisk 📄.

Kasowanie ustawionych danych

Jednocześnie wcisnąć przyciski i aby wyzerować ustawione zaprogramowanie.

Ustawić głośność sygnału akustycznego Głośność sygnału dźwiękowego można ustawić na 3 poziomach.

Gdy sygnał akustyczny jest emitowany, nacisnąć przycisk —, aby zmienić ustawienie.

Porady dotyczące przygotowywania potraw

Porady ogólne

• Aby uzyskać równomierne pieczenie na kilku poziomach zastosować jedną z funkcji z termoobiegiem.
• Zwiększenie temperatury nie skraca czasu pieczenia (produkt jest mocno upieczony na zewnątrz i niedopieczony wewnątrz).

Porady dotyczące przygotowywania mięsa

• Czas pieczenia zależy od wielkości, ilości i indywidualnego smaku.
• Odwrócić potrawę, aby zarumienić ją z obu stron.
• Podczas przygotowywania pieczeni używać termometru do mięsa lub nacisnąć na nie łyżką. Jeżeli jest zwarte to znaczy, że jest gotowe, w przeciwnym wypadku potrzebuje jeszcze kilku minut.

Porady dotyczące pieczenia w funkcji Grilla

• Mięso można grillować wkładając je zarówno do zimnego piekarnika jak i do wstępnie nagrzanego, w celu zmiany rezultatu.
• W funkcji Grill z obiegiem powietrza (jeśli obecna), przed grillowaniem zaleca się wstępne nagrzanie komory pieczenia.
• Należy umieścić produkt na środku rusztu.
• W funkcji Grilla zaleca się ustawienie temperatury na najwyższą wartość w celu zoptymalizowania pieczenia.

Porady dotyczące przygotowywania ciast i ciastek

- Najlepiej używać ciemnych metalowych

foremek: lepiej pochłaniają ciepło.

• Temperatura i czas trwania pieczenia zależą od jakości i konsystencji surowego ciasta.
• Aby sprawdzić, czy ciasto jest upieczone w środku: po zakończeniu pieczenia wbić wykałączkę w jego najwyższy punkt. Jeżeli ciasto nie przykleja się do wykałączki to znaczy, że jest ono upieczone.
• Jeżeli po wyjęciu, ciasto opada, podczas kolejnego pieczenia obniżyć ustawioną temperaturę o około 10°C ewentualnie ustawiając dłuższy czas pieczenia.

Porady dotyczące pieczenia na dwóch poziomach:

• Zalecane użycie 2 rusztów (można je zamówić w autoryzowanych centrach serwisowych).
• Aby ułatwić przepływ powietrza, umieścić foremki/rondle na środku rusztów i upewnić się, że ich szerokość/średnica nie przekracza 30 cm.

• Umieścić ruszty, zachowując między nimi pusty poziom.

• W zależności od potrawy i wzrostu obciążenia w komorze, pieczenie na dwóch poziomach może zajęć kilka minut dłużej niż na jednym poziomie.

• Funkcje wskazane dla pieczenia na dwóch poziomach to TERMOOBIEG i PODSTAWA Z TERMOOBIEGIEM.

Porady dotyczące rozmrażania i wyrastania ciasta

• Umieścić na pierwszym poziomie komory pieczenia zamrożony produkt bez opakowania w pojemniku bez pokrywki.
• Nie nakładać produktów jeden na drugim.
• Aby rozmrozić mięso użyć rusztu na drugim poziomie i blachy na pierwszym. W ten sposób produkt nie wejdzie w kontakt z płynem wydzielanym przy rozmrażaniu.
• Najbardziej delikatne części można przykryć folią aluminiową.
• Dla zapewnienia prawidłowego wyrastania ciasta umieścić na dnie komory pojemnik z wodą.

Przykładowa tabela pieczenia (piekarnik wielofunkcyjny)

Potrawy	Cieżar (kg)	Funkcja	Poziom	Temp. (°C)	Czas (minut)
Lasagne	3 - 4	STATYCZNY	1	220 - 230	45 - 50
Zapiekanka makaronowa	3 - 4	STATYCZNY	1	220 - 230	45 - 50
Pieczona cielęcina	2	TERMOOBIEG	2	180 - 190	90 - 100
Schab	2	TERMOOBIEG	2	180 - 190	70 - 80
Kiełbasa	1,5	GRILL Z OBIEGIEM POWIETRZA	3	260	15
Rostbef	1	TERMOOBIEG	2	200	40 - 45
Królik pieczony	1,5	TERMOOBIEG	2	180 - 190	70 - 80
Filet z indyka	3	TERMOOBIEG	2	180 - 190	110 - 120
Pieczony baleron	2 - 3	TERMOOBIEG	2	180 - 190	170 - 180
Kurczak pieczony	1,2	TERMOOBIEG	2	180 - 190	65 - 70
					Strona 1 Strona 2
Kotlety wieprzowe	1,5	GRILL Z OBIEGIEM POWIETRZA	3	260	15 5
Żeberka	1,5	GRILL Z OBIEGIEM POWIETRZA	3	260	10 10

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

Potrawy	Cieżar (kg)	Funkcja	Poziom	Temp. (°C)	Czas (minut)
Bekon	0,7	GRILL	4	260	7	8
Filet wieprzowy	1,5	GRILL Z OBIEGIEM POWIETRZA	3	260	10	5
Filet wołowy	1	GRILL	4	260	10	7
Pstrąg	1,2	TERMOOBIEG	2	160 - 170		35 - 40
Żabnica	1,5	TERMOOBIEG	2	160 - 170		60 - 65
Turbot	1,5	TERMOOBIEG	2	160 - 170		45 - 50
Pizza	1	OBIEG POWIETRZA	2	260		8 - 9
Chleb	1	TERMOOBIEG	2	190 - 200		25 - 30
Focaccia	1	TERMOOBIEG	2	180 - 190		20 - 25
Babka piaskowa	1	TERMOOBIEG	2	160		55 - 60
Tarta	1	STATYCZNY	2	170		30 - 40
Sernik	1	TERMOOBIEG	2	160 - 170		55 - 60
Nadziewane tortellini	1	TERMOOBIEG	2	160		20 - 25
Ciasto Paradiso	1,2	TERMOOBIEG	2	160		55 - 60
Profiterole	1,2	TERMOOBIEG	2	180		80 - 90
Biszkopt	1	TERMOOBIEG	2	150 - 160		55 - 60
Ciasto ryżowe	1	TERMOOBIEG	2	160		55 - 60
Rogaliki drożdżowe	0,6	TERMOOBIEG	2	160		30 - 35

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

Przykładowa tabela pieczenia (piekarnik pomocniczy)

Potrawy	Cieżar (kg)	Funkcja	Poziom	Temp. (°C)	Czas (minut)
Kiełbasa	1,5	GRILL	2	MAKS.	13 - 15
					Strona 1	Strona 2
Kotlety wieprzowe	1,5	GRILL	2	MAKS.	15	5
Żeberka	1,5	GRILL	2	MAKS.	10	10
Bekon	0,7	GRILL	2	MAKS.	7	8
Filet wieprzowy	1,5	GRILL	2	MAKS.	10	5

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

Potrawy	Cieżar (kg)	Funkcja	Poziom	Temp. (°C)	Czas (minut)
Filet wołowy	1	GRILL	2	MAKS.	10	7

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

CZYSZCZENIE I KONSERWACJA

Czyszczenie urządzenia

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Czyszczenie powierzchni

Aby utrzymać powierzchnie w dobrym stanie, należy po każdym użyciu i ostygnięciu regularnie je czyścić.

Codzienne czyszczenie

Stosować wyłącznie produkty niezawierające substancji ściernych, kwaśnych lub na bazie chloru.

Nałożyć produkt na wilgotną ściereczkę i dokładnie umyć powierzchnie, a następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Plamy z żywności lub resztki

Aby nie uszkodzić powierzchni, należy unikać stosowania metalowych gąbek lub ostrych skrobaków.

Stosować zwykle produkty, nieścierne, ewentualnie używając drewnianych lub plastikowych przyrządów. Dokładnie umyć wodą, następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Nie pozwolić na zaschnięcie słodkich resztek na urządzeniu (np.: dżem), ponieważ mogłyby uszkodzić emalię wewnątrz urządzenia.

Czyszczenie płyty kuchennej

Kratki płyty kuchennej

Zdjąć kratki i umyć w letniej wodzie z nieściernym środkiem czyszczącym. Dokładnie usunąć stwardniałe zabrudzenia. Wytrzeć i umieścić na płycie.

Ciągły kontakt kratek z płomieniem może doprowadzić do pogorszenia stanu emalii w strefach narażonych na wysoką temperaturę. Jest to najzupełniej normalne i nie wpływa na ich funkcjonalność.

Korony i nakładki

W celu wyczyszczenia można zdjąć korony i nakładki. Wymyć je w ciepłej wodzie z dodatkiem nieściernego środka czyszczącego. Dokładnie usunąć cały zaschnięty brud i poczekać, aż całkowicie wyschną. Ponownie zamontować korony upewniając się o włożeniu ich razem z nakładkami na miejsce.

Świece i termopary

Aby prawidłowo funkcjonowały, świece zapłonowe i termopary muszą być zawsze czyste. Często je sprawdzać i, jeżeli koniczne, czyścić wilgotną szmatką. Ewentualny zasuszony osad można usunąć drewnianą wykałączką lub igłą.

Pokrętła

Do czyszczenia pokręteł nie stosować agresywnych środków zawierających alkohol lub produktów do mycia stali lub szkła, ponieważ mogłyby je nieodwracalnie uszkodzić.

Pokrętła należy czyścić miękką ściereczką nasączoną letnią wodą, a następnie dokładnie wytrzeć. Można je wyjąć, wyciągając je z gniazda.

Czyszczenie drzwiczek

Czyszczenie szklanych drzwiczek Należy utrzymywać drzwiczki w czystości.

Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

Demontaż drzwiczek (tylko piekarnik pomocniczy)

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie drzwiczek i położenie ich na ściereczce.

Aby zdjąć drzwiczki należy:

1. Otworzyć zupełnie drzwiczki i włożyć dwa sworznie w otwory zawiasów pokazanych na rysunku.

1. Ująć drzwiczki z dwóch stron obydwoma rękami, podnieść je ku górze pod kątem około 30° i wyjąć.

1. Aby ponownie zamontować drzwiczki, włożyć zawiasy do odpowiednich otworów na piekarniku, upewniając się, że rowki A całkowicie opierają się na szczelinach.

1. Opuścić drzwiczki do dołu i po ich ustawieniu wyjąć sworznie z otworów zawiasów.

Demontaż szybek wewnętrznych

Aby ułatwić czyszczenie, można rozmontować wewnętrzne szybki wchodzące w skład drzwiczek.

Do czyszczenia użyć papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i neutralnym detergentem.

Drzwiczki piekarnika wielofunkcyjnego

1. Wyjąć wewnętrzną szybkę pociągając ją delikatnie w górnej części ruchem wskazanym przez strzałki, tak aby wyjąć 4 sworznie z ich gniazd znajdujących się na drzwiach.

1. Następnie pociągnąć szybkę ku górze, zwracając uwagę na uchwyty znajdujące się w podstawie drzwi.

1. Po wyjęciu wewnętrznej szybki można uzyskać dostęp do listwy ociekowej.

1. Po oczyszczeniu ponownie umieścić wewnętrzną szybkę w uchwytach. Należy uważać, aby wyśrodkować i dopasować 4 sworznie w ich gniazdach na drzwiach, używając listew znajdujących się po lewej i prawej stronie dla optymalnego dopasowania.

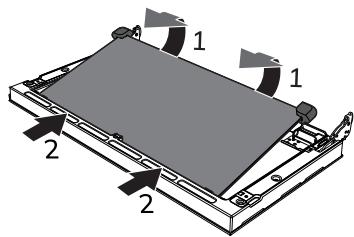

Drzwiczki piekarnika pomocniczego

1. Wyjąć wewnętrzną szybkę pociągając ją delikatnie ku górze w części tylnej, ruchem wskazanym przez strzałki (1).
2. Następnie pociągnąć szybkę ku górze w części przedniej (2). W ten sposób 4 sworznie zamocowane do szybki odczepiają się od gniazd w drzwiczkach.

1. Wyjąć szybkę środkową podnosząc ją do góry.

1. Po oczyszczeniu ponownie włożyć środkowe szybki.
2. Ponownie umieścić wewnętrzną szybkę, zwracając uwagę na wyśrodkowanie i osadzenie 4 sworzni w ich gniazdach na drzwiczkach poprzez lekki nacisk.

Czyszczenie komory urządzenia

Aby utrzymać komorę urządzenia w dobrym stanie należy ją regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię.

Zawsze przed czyszczeniem wyjąć wszystkie możliwe do usunięcia części.

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie:

• drzwiczek;
• ramek na ruszty/blachy.

W przypadku stosowania specyficznych środków czyszczących, po wyczyszczeniu zaleca się włączenie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

Suszenie

Przy pieczeniu potraw wewnątrz komory pieczenia powstaje wilgoć. Jest to zupełnie normalne zjawisko, które nie zakłóca prawidłowego działania urządzenia.

Po zakończeniu każdego pieczenia:

1. pozostawić urządzenie do ochłodzenia się;
2. usunąć zabrudzenia z komory pieczenia;
3. wytrzeć komorę pieczenia do sucha wilgotną szmatką;
4. pozostawić drzwiczki otwarte tak długo, aż nastąpi całkowite osuszenie się komory pieczenia.

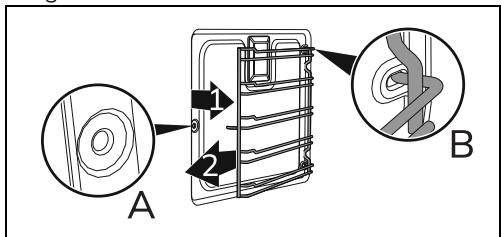

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek na ruszty/blachy ułatwia czyszczenie bocznych części.

W celu wyjęcia ramek na ruszty/blachy, należy:

- Pociągnąć ramkę do wewnętrz komory pieczenia, aby odczepić go z mocowania A, następnie wysunąć ze znajdujących się na tylnej ściance gniazd B.

- Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na ruszty/blachy na miejsce.

Czyszczenie górnej części wnęki (tylko w niektórych modelach/wnękach)

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Niedozwolone użycie Ryzyko uszkodzenia urządzenia

- Podczas czyszczenia nie wyginać nadmiernie grzałki.

Urządzenie jest wyposażone w wahliwą grzałkę, umożliwiającą czyszczenie górnej części komory urządzenia.

1. Delikatnie podnieść górną grzałkę i przekręcić ogranicznik o 90°, aby ją uwolnić.

1. Powoli obniżyć grzałkę, aż do jej ogranicznika.

1. Po wyczyszczeniu umieścić grzałkę na pozycji i przekręcić ogranicznik w celu jej zaczepienia.

Czyszczenie Parowe (tylko w niektórych modelach)

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Funkcja Czyszczenie parowe jest czyszczeniem wspomaganym, które ułatwia usuwanie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze piekarnika. Resztki brudu są zmiękczane przez ciepło i pare wodną co ułatwia ich usuwanie.

Czynności wstępne

Przed uruchomieniem funkcji Czyszczenie parowe:

• Usunąć wszystkie akcesoria z wnętrza komory urządzenia.
• Jeśli obecna, wyjąć sondę temperatury.
• Jeśli obecne, wyjąć panele samoczyszczące.
• Włać na dno komory pieczenia około 120cc wody. Uważać, aby nie wylała się z rowka.
• Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na

dół i w kierunku deflektora.

Zaleca się spryskać maksymalnie 20 razy.

Nie spryskiwać deflektora, jeśli jest on pokryty materiałem samoczyszczącym.

• Zamknąć drzwiczki.
- Podczas cyklu wspomaganego czyszczenia należy oddzielnie umyć wyjęte wcześniej panele samoczyszczące (jeżeli obecne) letnią wodą i odrobiną płynu do naczyń.

Ustawienia funkcji Czyszczenia Parowego

1. Przekręcić pokrętło funkcji na symbol

(gdzie obecny).

1. Przekręcić pokrętło temperatury na

1. Pozostawić cykl czyszczenia na 18 minut.

Koniec funkcji Czyszczenie parowe

1. Obrócić pokrętłem funkcji w położenie 0, aby wyjść z tej funkcji.
2. Otworzyć drzwiczki i wytrzeć szmatką z mikrofibry mniej uciążliwe zabrudzenia.
3. Do usunięcia bardzo opornego brudu użyć nieściernej gąbki z włókningą z mosiądzu.
4. W przypadku resztek tłuszczu można użyć specjalnych detergentów do czyszczenia piekarników.
5. Usunąć wodę pozostałą wewnątrz komory pieczenia.
6. Jeżeli obecne, umieścić na miejscu panele samoczyszczące i ramki na ruszty/blachy.

Dla zachowania maksymalnej higieny oraz, aby potrawy nie przechodziły nieprzyjemnym zapachem:

• Zaleca się wysuszenie komory pieczenia za pomocą funkcji z termoobiegiem w temperaturze 160°C przez około 10 minut.
• W przypadku obecności paneli samoczyszczących, zaleca się wysuszenie komory pieczenia z równoczesnym zastosowaniem cyklu katalizy.

Podczas czyszczenia zaleca się stosowanie gumowych rękawic.

Aby ułatwić ręczne usuwanie trudno dostępnych części można zdjąć drzwiczki.

Konserwacja nadzwyczajna

Porady dotyczące konserwacji uszczelki Uszczelka musi być miękka i elastyczna.

- Utrzymywać uszczelkę w czystości stosując nieściernej gąbki i letniej wody.

Wymiana żarówki oświetlenia wewnętrznego

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Odłączyć urządzenie od zasilania elektrycznego.

• Użyć rękawic ochronnych.

• Usunąć wszystkie akcesoria z wnętrza komory urządzenia.

• Wyjąć ramki na ruszty/blachy.
• Zdjąć pokrywę żarówki za pomocą odpowiedniego narzędzia (na przykład łyżki).

Uważać, aby nie zarysować emalii na ściance komory pieczenia.

4. Wyjąć żarówkę.

Nie dotykać żarówki halogenowej bezpośrednio palcami, ale użyć odpowiedniego materiału zabezpieczającego.

1. Wymienić żarówkę na nową o takiej samej charakterystyce (40W).

2. Zamontować pokrywkę. Pozostawić wewnętrzny profil szybki (A) skierowany do drzwiczek.

1. Nacisnąć osłonę, aby przylegała do oprawki.

MONTAŻ

Urządzenie musi zainstalować wykwalifikowany technik, zgodnie z obowiązującymi przepisami.

Jeśli chodzi o instalację w Wielkiej Brytanii, należy się zapoznać z dołączonym dokumentem „Local installation specification for UK gas appliances“.

Podłączenie gazu

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Płytę można podłączyć do sieci gazowej za pomocą giętkiego stalowego przewodu o pełnych ściankach, zgodnie z obowiązującymi przepisami. W przypadku zasilania innymi rodzajami gazu, należy zapoznać się z rozdziałem “Przystosowanie do innych rodzajów gazu”. Złączka dopływu gazu do urządzenia posiada gwint zewnętrzny 1/2 ” (ISO 228-1).

Podłączenie za pomocą gumowego węża

Sprawdzić, czy są spełnione wszystkie poniższe warunki:

• wąż jest przymocowany do łącznika węża za pomocą odpowiednich opasek zabezpieczających;
• na żadnym odcinku nie wchodzi w kontakt z gorącymi powierzchniami (maks. 50 °C);
• nie jest narażony na żadne siły pociągowe i napreżenia oraz nie jest zgięty lub ściśnięty;
• nie wejdzie w kontakt z ostrymi przedmiotami lub krawędziami;
• jeżeli wąż nie jest idealnie szczelny i powoduje wyciek gazu do otoczenia, nie naprawiać go: wymienić na nowy;
• sprawdzić, czy nie upłynął wskazany

termin ważności węża.

Można dokonać podłączenia za pomocą gumowego węża zgodnego z obowiązującymi przepisami wyłącznie, jeżeli będzie on widoczny na całej swojej długości.

Wewnętrzna średnica węża musi wynosić 8 mm przy podłączeniu do Gazu Płynnego i 13 mm przy podłączeniu do Gazu Ziemnego i Miejskiego.

Wykonać podłączenie do sieci gazowej za pomocą gumowego węża zgodnego z danymi wskazanymi w obowiązujących przepisach (sprawdzić, czy na wężu jest wydrukowane oznaczenie takiej normy).

Dokładnie dokręcić przyłącze węża 3 do przyłącza gazowego 1 (gwint ½" ISO 228-1) urządzenia, nakładając uszczelkę 2. W zależności od średnicy zastosowanego przewodu gazowego można również dokręcić przyłącze węża 4 do przyłącza węża 3.

Po dokręceniu przyłącza/y węża nałożyć przewód gazowy 6 na przyłącze węża i przymocować go opaską 5, zgodną z obowiązującymi przepisami.

Podłączenie za pomocą giętkiego stalowego przewodu

Podłączyć do sieci za pomocą stalowego giętkiego przewodu o pełnej ściance, zgodnego z charakterystyką wskazaną w obowiązujących przepisach.

Dokładnie dokręcić przyłącze węża 3 do przyłącza gazowego 1 urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

Podłączenie za pomocą giętkiego stalowego przewodu z przyłączem bagnetowym

Podłączyć do sieci za pomocą stalowego giętkiego ze złączem bagnetowym, zgodnego z normą BS. 669.

Nałożyć materiał izolujący na gwint przewodu gazowego 4 i dokręcić przejściówkę 3. Dokręcić blokadę do ruchomego przyłącza 1 urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

Podłączenie za pomocą giętkiego stalowego przewodu z łącznikiem stożkowym

Podłączyć do sieci za pomocą stalowego giętkiego przewodu o pełnej ściance, zgodnego z charakterystyką wskazaną w

obowiązujących przepisach.

Dokładnie dokręcić przyłącze 3 do przyłącza gazowego 1 (gwint ½" ISO 228-1) urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu. Na gwint przyłącza 3 nałożyć środek izolacyjny, a następnie dokręcić giętki stalowy wąż 4 do przyłącza 3.

Podłączenie do gazu płynnego

Zastosować regulator ciśnienia i wykonać przyłącze na butli zgodnie z zaleceniami ustalonymi w obowiązujących przepisach. Ciśnienie zasilania musi się zgadzać z wartościami przedstawionymi w “Tabelach danych palników i dysz”.

Wentylacja pomieszczeń

Urządzenie może być montowane wyłącznie w stale wentylowanych pomieszczeniach, jak przewidują obowiązujące przepisy. Do pomieszczenia, w którym jest montowane urządzenie musi napływać odpowiednia ilość świeżego powietrza, niezbędna do normalnego spalania gazu i ze względu na konieczność wymiany powietrza w lokalu. Wymiary wlotów powietrza, zabezpieczonych kratkami, muszą być zgodne z obowiązującymi przepisami i umieszczone tak, aby w żaden sposób nie uległy zatkaniu, nawet częściowemu.

Pomieszczenie musi być odpowiednio wentylowane, aby usunąć ciepło i wilgoć wytwarzane podczas gotowania: zwłaszcza po długotrwałym stosowaniu zaleca się otwarcie okna lub zwiększenie

prędkości ewentualnych wentylatorów.

Odprowadzanie produktów ze spalania Należy zapewnić odprowadzanie produktów ze spalania za pośrednictwem okapu z naturalnym ciągiem lub za pomocą ciągu wymuszonego. Skuteczny system wyciągowy wymaga starannego zaprojektowania przez upoważnionego fachowca i wykonania na podstawie pozycji i odległości wskazanych w obowiązujących normach.

Po zakończeniu interwencji montażysta musi wystawić certyfikat zgodności.

1 Odprowadzanie za pomocą okapu
2 Odprowadzanie bez okapu

A Odprowadzanie do pojedynczego komina o naturalnym ciągu
B Odprowadzanie do pojedynczego komina z wentylatorem elektrycznym
C Odprowadzanie bezpośrednio na zewnątrz z naściennym lub znajdującym się na szybie wentylatorem elektrycznym
D Odprowadzanie bezpośrednio na zewnątrz z naściennym wentylatorem elektrycznym

Powietrze
Spaliny
Wentylator elektryczny

Przystosowanie do innych rodzajów gazu W przypadku podłączenia do innego rodzaju gazu, należy wymienić dysze palników i wyregulować minimalny płomień

na kurkach gazowych.

Wymiana dysz

1. Usunąć kratki, nakładki i korony, aby uzyskać dostęp do osłon palników.
2. Wymienić dysze za pomocą klucza 7mm, w zależności od stosowanego gazu (patrz, “Tabele danych palników i dysz”).
3. Prawidłowo umieścić palniki w odpowiednich gniazdach.

Regulacja minimum dla gazu ziemnego lub miejskiego

Rodzaj gazu i Kraje

Rodzaj gazu		IT	GB IE	FR BE	ES	PT	RU	SE DK	FI NO	PL	HU
1 Gaz Ziemny G20
G20	20 mbar	●	●		●	●	●	●	●	●
G20/25	20/25 mbar			●
2 Gaz Ziemny G20
G20	25 mbar										●
3 Gaz Ziemny G25.1
G25.1	25 mbar										●
4 Gaz Ziemny G2.350
G2.350	13 mbar									●

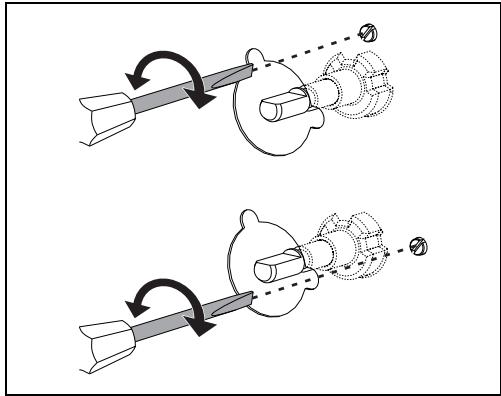

Włączyć palnik i ustawić go na pozycji minimum. Zdjąć pokrętło kurka gazowego i użyć śruby regulacyjnej znajdującej się z boku drążka (w zależności od modelu), aż do uzyskania minimalnego regularnego płomienia.

Założyć pokrętło i sprawdzić stabilność płomienia. Szybko przekręcić pokrętło z pozycji maksimum na minimum: płomień nie powinien zgasnąć. Powtórzyć czynność na wszystkich kurkach gazowych.

Regulacja minimum dla gazu płynnego

Całkowicie dokręcić w prawo śrubę znajdującą się z boku drążka kurka.

Po przystosowaniu do gazu innego niż ustawiony fabrycznie wymienić etykietę urządzenia na nową, odpowiadającą nowemu rodzajowi gazu. Etykieta znajduje się w worku z dyszami (gdzie obecne).

Smarowanie kurków gazu

Z czasem, może się okazać trudne przekręcenie kurków gazu i mogą się one zablokować. Należy je wyczyścić od wewnątrz i wymienić środek smarny.

Tylko wyspecjalizowany technik może smarować kurki gazowe.

Rodzaj gazu		IT	GB IE	FR BE	ES	PT	RU	SE DK	FI NO	PL	HU
5 Gaz Płynny G30/31
G30/31	28-30/37 mbar	●	●	●	●	●	●
G30/31	30/30 mbar							●	●		●
6 Gaz Płynny G30/31
G30/31	37 mbar									●
7 Gaz Miejski G110
G110	8 mbar	●						●

W zależności od kraju, można określić dostępne rodzaje gazu. Odnieść się do numeru nagłówka, aby odnaleźć właściwe wartości w "Tabelach danych palników i dysz".

Tabele danych palników i dysz

1	Gaz ziemny G20 - 20 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,0	1,8	3,0	4,2
	Średnica dyszy (1/100 mm)	72	97	115	155
	Wstępna komora (wskazana na dyszy)	(X)	(Z)	(Y)	(H3)
	Moc ograniczona (W)	400	500	800	1200
2	Gaz ziemny G20 - 25 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,1	1,8	3,0	4,2
	Średnica dyszy (1/100 mm)	72	94	110	145
	Wstępna komora (wskazana na dyszy)	(X)	(Z)	(H8)	(H3)
	Moc ograniczona (W)	400	500	800	1200
3	Gaz ziemny G25.1 - 25 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,1	1,8	3,1	4,1
	Średnica dyszy (1/100 mm)	77	100	134	152
	Wstępna komora (wskazana na dyszy)	(F1)	(Y)	(F3)	(F3)
	Moc ograniczona (W)	400	500	800	1200
4	Gaz ziemny G2.350 - 13 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,0	1,8	3,0	3,8
	Średnica dyszy (1/100 mm)	94	120	165	190
	Wstępna komora (wskazana na dyszy)	(Y)	(Y)	(F3)	(F3)
	Moc ograniczona (W)	400	500	800	1200
5	Gaz Płynny G30/31 - 30/37 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,0	1,75	3,0	4,0
	Średnica dyszy (1/100 mm)	50	65	85	100
	Wstępna komora (wskazana na dyszy)	-	-	-	-
	Moc ograniczona (W)	400	500	800	1300
	Moc znamionowa G30 (g/h)	73	127	218	291
	Moc znamionowa G31 (g/h)	71	125	214	286
6	Gaz płynny G30/31 - 37 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,1	1,9	3,0	4,2
	Średnica dyszy (1/100 mm)	50	65	81	95
	Wstępna komora (wskazana na dyszy)	-	-	-	-
	Moc ograniczona (W)	450	550	900	1500
	Moc znamionowa G30 (g/h)	80	138	218	305
	Moc znamionowa G31 (g/h)	79	136	214	300
7	Gaz Miejski G110 - 8 mbar	AUX	SR	R	UR2
	Znamionowa moc cieplna (kW)	1,0	1,8	2,8	3,4
	Średnica dyszy (1/100 mm)	145	185	260	340
	Wstępna komora (wskazana na dyszy)	(/8)	(/2)	(/3)	0190
	Moc ograniczona (W)	400	500	800	1000

Dysze znajdujące się w wyposażeniu można dostać w autoryzowanych centrach serwisowych.

Ustawienie

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Niniejsze urządzenie, w zależności od rodzaju montażu, należy do klas:

Klasa 1	Niezabudowane
Klasa 2 - podklasa 1	Zabudowane

Urządzenie może być zamontowane przy ścianach wyższych od blatu roboczego, z zachowaniem minimalnej odległości X mm od boku urządzenia. Półki umieszczone nad blatem roboczym urządzenia muszą się znajdować w minimalnej odległości Y mm.

Jeżeli nad urządzeniem zostanie zainstalowany okap kuchenny, należy zapoznać się z jego instrukcją i zachować odpowiednią odległość.

Gabaryty urządzenia

A 1103 mm

B 600 mm

C¹ min. 150 mm

D 898 - 920 mm

H 750 mm

I	400 mm
L2	1103 mm

¹ Minimalna odległość od bocznych ścianek lub od innych materiałów łatwopalnych.
² Minimalna szerokość szafki (=A)

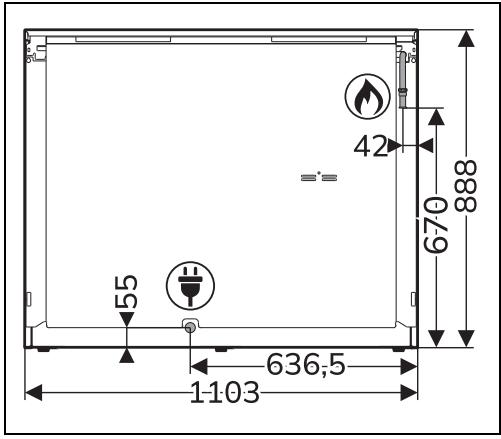

Wymiary urządzenia

Pozycja przyłącza gazowego

Pozycja przyłącza elektrycznego

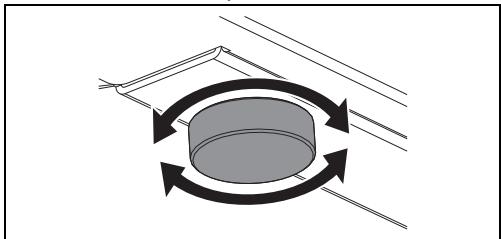

Poziomowanie urządzenia

Aby uzyskać większą stabilność, urządzenie musi być dobrze wypoziomowane na posadzce:

- Dokręcić lub odkręcić nóżki w dolnej części, aż do wypoziomowania i ustabilizowania urządzenia na posadzce.

Montaż panelu

Panel należy zawsze prawidłowo umieścić i przymocować do urządzenia.

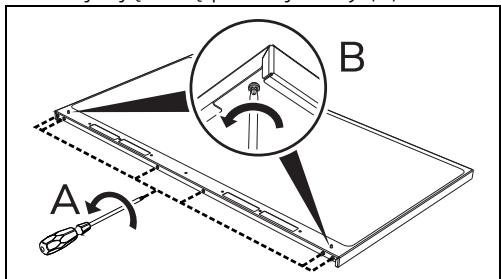

1. Poluzować 6 śrub (A) na tylnej części płyty kuchennej i odkręcić dwie znajdujące się poniżej śruby (B).

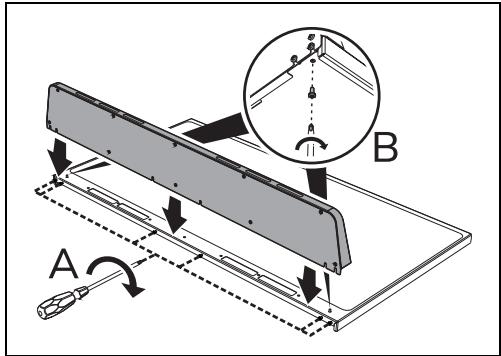

1. Ustawić panel na płycie. Ustawić 6 dolnych otworów panelu na przeciw 6 poluzowanych wcześniej śrub znajdujących się z tyłu płyty.
2. Przykręcić 6 śrub na części tylnej płyty i 2 śruby poniżej.

Znajdujący się w wyposażeniu panel stanowi nieodłączną część produktu i przed przystąpieniem do montażu należy go przymocować do urządzenia.

Montaż cokołu

Cokół należy zawsze prawidłowo umieścić i przymocować do urządzenia.

1. Ustawić cokół w dolnej przedniej części urządzenia.
2. Dokręcić dwie śruby boczne, aby przymocować cokół do urządzenia.
3. Zakryć otwory cokołu zatyczkami znajdującymi się w wyposażeniu.

Znajdujący się w wyposażeniu cokół stanowi nieodłączną część produktu i przed przystąpieniem do montażu należy go przymocować do urządzenia.

Podłączanie do instalacji elektrycznej

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej. Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie wolno zdejmować tabliczki znamionowej.

Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

Urządzenie może funkcjonować:

220-240 V 1N~3 x 6 mm 2 kabel trójżyłowy	1 2 3 4 5[IMAGE]
380-415 V 2N~4 x 4 mm 2 kabel czterożyłowy	1 2 3 4 5[IMAGE]
220-240 V 2~3 x 6 mm 2 kabel trójżyłowy	1 2 3 4 5[IMAGE]
220-240 V 3~4 x 4 mm 2 kabel czterożyłowy	1 2 3 4 5[IMAGE]
380-415 V 3N~5 x 1,5 mm 2 kabel pięciożyłowy	1 2 3 4 5[IMAGE]

Wskazane wartości dotyczą wewnętrznego przekroju kabla.

Podłączenie state

Należy na linii zasilania przewidzieć urządzenie, które umożliwia odłączenie opisywanego urządzenia od sieci wielobiegunowej, dysponujące taką odległością otwierania się styków, która zapewni kompletne odłączenie urządzenia w warunkach kategorii przepięciowej III, zgodnie z zasadami instalacji.

W przypadku rynku australijskiego/nowozelandzkiego:

odłącznik wbudowany w przyłącze stałe powinien być zgodny z normami AS/NZS 3000.

Instrukcje dla montażysty

• W przypadku podłączenia za pomocą wtyczki, musi ona pozostać zawsze łatwo dostępna po instalacji.
• Nie zginać i nie przygniatać kabla zasilającego.
• Urządzenie musi być zamontowane zgodnie ze schematami montażowymi.
• Nie próbować odkręcać lub działać siłą na gwintowanym kolanku łącznika. Istnieje ryzyko uszkodzenia takiej części urządzenia, co może unieważnić gwarancję producenta.
• Na wszystkich połączeniach, użyć wody z mydłem, w celu sprawdzenia ewentualnych wycieków gazu. NIE używać wolnego ognia do wykrywania wycieków.
• Pojedynczo i równocześnie włączyć wszystkie palniki w celu zagwarantowania prawidłowego funkcjonowania zaworu gazowego, palnika i zapłonu.
• Przekręcić pokrętło palników na pozycję minimalnego płomienia i sprawdzić jego stabilność na każdym palniku, pojedynczo i wszystkich równocześnie.
• Jeżeli po wykonaniu wszystkich prób urządzenie funkcjonuje nieprawidłowo, skontaktować się z najbliższym Autoryzowanym Centrum Serwisowym.
• Po prawidłowym zamontowaniu urządzenia należy przeszkolić użytkownika na temat prawidłowego sposobu funkcjonowania.
