Typ produktu	Kompresor powietrza
Marka	Meec Tools
Model	200-013
Napięcie znamionowe	230 V ~ 50 Hz
Moc silnika	3 hp
Prędkość obrotowa	2850 obr./min
Ciśnienie robocze	8 bar
Pojemność zbiornika	50 L
Wydajność powietrza	412 L/min
Poziom mocy akustycznej (LwA)	91,2 dB(A)
Gwarantowany poziom mocy akustycznej	97 dB(A)
Poziom ciśnienia akustycznego (LpA)	71,2 dB(A), K=2 dB
Stopień ochrony	IP20
Masa	44 kg
Zalecany olej	SAE 15W/40 lub równoważny
Interwał wymiany oleju	Pierwszy po 100 godzinach, potem co 500 godzin
Interwał sprawdzania korozji zbiornika	Co 12 miesięcy (3 miesiące w niesprzyjających warunkach)
Minimalna grubość ścianki zbiornika	2 mm dla płaszcza i den
Presostat: ciśnienie załączania	5 bar
Presostat: ciśnienie wyłączania	8 bar
Zakres temperatury otoczenia	od +5°C do +40°C

Często zadawane pytania - 200-013 Meec Tools

Jak zamontować koła na kompresorze?

Zmontuj dostarczone koła jak pokazano na rysunku 1 w instrukcji. Upewnij się, że zawór jest skierowany na zewnątrz.

Jaki olej stosować i jak często go wymieniać?

Stosuj olej SAE 15W/40 lub równoważny. Wymień olej po pierwszych 100 godzinach pracy, a następnie co 500 godzin.

Jak sprawdzić poziom oleju?

Poziom oleju musi być widoczny między czerwoną kreską kontrolną a górną krawędzią wziernika na pompie kompresora.

Jak spuścić wodę kondensacyjną ze zbiornika?

Otwórz zawór spustowy na dnie zbiornika ciśnieniowego po każdym użyciu. Zutylizuj wodę kondensacyjną w lokalnym punkcie recyklingu, ponieważ może zawierać niewielkie ilości oleju.

Jakie jest ciśnienie robocze i pojemność zbiornika tego kompresora?

Ciśnienie robocze wynosi 8 bar, a pojemność zbiornika wynosi 50 litrów.

Jak wyregulować presostat?

Presostat jest fabrycznie ustawiony na załączanie przy 5 bar i wyłączanie przy 8 bar. Nie reguluj, chyba że zostanie to zalecone przez profesjonalistę.

Jakie środki ostrożności należy zachować podczas używania kompresora?

Zawsze noś ochronniki słuchu, ochronę oczu podczas używania pistoletów przedmuchowych i unikaj dotykania gorących części. Utrzymuj miejsce pracy w czystości i z dala od materiałów łatwopalnych.

Jak uruchomić zawór nadmiarowy ciśnienia?

Obróć pokrętło w lewo, aż usłyszysz uchodzące sprężone powietrze, a następnie obróć w prawo aż do oporu i dokręć ręcznie. Wykonuj tę czynność okresowo, aby zapewnić prawidłowe działanie.

Co zrobić, gdy zadziała zabezpieczenie przeciążeniowe silnika?

Pozwól silnikowi ostygnąć. Możliwe przyczyny to wysoka temperatura otoczenia, słaba wentylacja, uszkodzone zawory lub niski poziom oleju. Unikaj dotykania gorących części.

Jak wyczyścić filtr wlotowy?

Zapoznaj się z instrukcją dotyczącą czyszczenia. Regularne czyszczenie pomaga utrzymać wydajność.

INSTRUKCJA OBSŁUGI 200-013 Meec Tools

Instrukcja obsługi sprężarki 3 KM

Ustawienie wyłącznika ciśnieniowego 21

Możliwe przyczyny usterek 21

ENGLISH 23

Przed użyciem uważnie przeczytaj instrukcję obsługi!

UWAGA! Podczas korzystania ze spreżarki należy podjąć poniższe kroki dotyczące bezpieczeństwa, aby uchronić się przed porażeniem prądem, obrażeniami ciała i zagrożeniem pożarowym.

Przed użyciem sprężarki przeczytaj uważnie niniejsze wskazówki i przestrzegaj ich podczas korzystania z urządzenia.

Symbole na urządzeniu

Przeczytaj instrukcję obsługi.

Ostrzeżenie przed porażeniem prądem.

Używaj środków ochrony słuchu.

Uwaga na gorące elementy.

• Utrzymuj porządek w miejscu pracy. Nieporządek w miejscu pracy stwarza ryzyko wypadku.
- Weź pod uwagę warunki otoczenia. Nie narażaj spreżarki na działanie deszczu. Nie używaj spreżarki w wilgotnych lub mokrych pomieszczeniach. Upewnij się, czy oświetlenie jest dobre. Nie używaj spreżarki w pobliżu łatwopalnych cieczy czy gazów.
- Zabezpiecz się przed porażeniem prądem. Unikaj kontaktu z uziemionymi elementami, np. z grzejnikami, kuchenkami, lodówkami.
- Nie dopuszczaj dzieci do sprężarki! Nie pozwalaj innym osobom dotykać sprężarki i kabla, nie dopuszczaj ich do miejsca pracy.
- Przechowuj sprężarkę w bezpiecznym miejscu. Nieużywana sprężarka powinna być przechowywana w suchym, zamkniętym pomieszczeniu, niedostępnym dla dzieci.
- Nie przeciążaj sprężarki. Pracuje lepiej i bezpieczniej w obrębie podanych wartości wydajności.
- Noś odpowiednią odzież roboczą. Nie noś lużnych ubrań ani biżuterii. Mogą utknąć w ruchomych częściach narzędzia. Do prac na zewnątrz zalecamy gumowe rękawice i antypoślizgowe obuwie.

POLSKI

• Sprawdź sprężarkę w celu wykrycia ewentualnych uszkodzeń. Przy dalszym używaniu sprężarki sprawdzaj dokładnie, czy instalacje ochronne i lekko uszkodzone części działają prawidłowo i w odpowiedni sposób. Upewnij się, czy ruchome części działają poprawnie, czy nie blokują się lub nie są uszkodzone. Należy poprawnie zamontować wszystkie części i spełnić wymagania dotyczące sprężarki. Uszkodzone zabezpieczenia oraz części należy naprawić lub wymienić, korzystając z profesjonalnej pomocy warsztatu serwisowego, o ile w instrukcji nie podano inaczej. Uszkodzony przełącznik należy wymienić w punkcie serwisowym. Nie używaj urządzeń z przełącznikami, których nie da się włączyć lub wyłączyć.
• UWAGA! Dla własnego bezpieczeństwa należy używać wyłącznie akcesoriów i dodatkowych agregatów omawianych w instrukcji lub zalecanych i wskazywanych przez dystrybutora. Użycie narzędzi i akcesoriów innych niż te, które podawane są w instrukcji lub katalogu, może doprowadzić do obrażeń ciała.
• Napraw może dokonywać wyłącznie elektryk. W przeciwnym razie może dojść do wypadku.
• Przyłącz urządzenie odsysające pył. Jeśli sprężarka jest wyposażona w jednostkę do przyłączenia urządzenia odsysającego pył, upewnii się, czy urządzenie to jest podłączone i używane.
• Hałas. Poziom hałasu w miejscu pracy może przekraczać 85 dB(A). W sytuacji przekroczenia podanej wartości wymagane jest zastosowanie przed użytkownika środków ochrony słuchu.

Wskazówki dotyczące ustawienia

• Sprawdź sprężarkę w celu wykrycia ewentualnych uszkodzeń, które mogły się zdarzyć podczas transportu. Ewentualne uszkodzenia należy niezwłocznie zgłosić dystrybutorowi.
• Przed rozpoczęciem pracy należy skontrolować poziom oleju w pompie sprężarki.
• Sprężarkę należy ustawić w pobliżu urządzenia z nią współpracującego.
• Unikaj stosowania długich, wiszących przewodów oraz długich przedłużaczy.
• Dopilnuj, aby zasysane powietrze było suche i pozbawione pyłu.
• Nie umieszczaj sprężarki w wilgotnym lub mokrym pomieszczeniu.
• Sprężarka może być używana wyłącznie w odpowiednich pomieszczeniach (dobra wentylacja, temperatura otoczenia +5°/+40°C). W pomieszczeniu nie może być kurzu, kwasów, oparów oraz łatwopalnych i wybuchowych gazów.
• Sprężarka jest przeznaczona do użytku w suchych pomieszczeniach.
  • Zabronione jest stosowanie sprężarki na powierzchniach, gdzie używa się tryskającej wody.

Zasady bezpieczeństwa podczas wykonywania prac ze sprężonym powietrzem i malowania natryskowego

- Podczas pracy sprężarka i przewody osiągają wysokie temperatury. Dotykanie gorących elementów powodnia oparzenia.

POLSKI

• W miejscu pracy nie należy przechowywać ani spożywać żywności i napojów.
- Weź pod uwagę informacje i oznaczenia niebezpiecznych substancji umieszczone na opakowaniach obrabianych materiałów. W razie potrzeby zastosuj odpowiednie środki ochrony, zwłaszcza odpowiednią odzież i maski ochronne.
- Substancje, takie jak: benzyna lakowa, butanol i chlorek metylenu, nie mogą być używane wraz z wężem ciśnieniowym z PVC (skrócona żywotność).

Używanie zbiorników ciśnieniowych zgodnie z rozporządzeniem o urządzeniach ciśnieniowych

1. Użytkownik zbiornika ciśnieniowego powinien utrzymywać go w dobrym stanie, używać zgodnie z zastosowaniem, kontrolować go, niezwłocznie przeprowadzać konieczne prace konserwacyjne i naprawcze oraz zachowywać niezbędne środki ostrożności.
2. W wyjątkowych przypadkach instytucja nadzorująca może zalecić konieczne środki kontroli.
3. Zbiornik ciśnieniowy nie może być używany, jeżeli posiada usterki, które mogą stanowić niebezpieczeństwo dla obsługujących go pracowników lub osób postronnych.
4. Kontroluj zbiornik ciśnieniowy w równych odstępach czasu w celu wykrycia ewentualnych uszkodzeń, np. rdzy. Jeśli wykryjesz uszkodzenia, skontaktuj się z warsztatem serwisowym.

DANE TECHNICZNE

Napięcie znamionowe	230 V ~ 50 Hz
Moc	3 KM
Prędkość obrotowa	2850 obr./min
Ciśnienie robocze	8 bar
Pojemność zbiornika ciśnieniowego	50 l
Wydajność efektywna	412 l/min
Poziom mocy akustycznej, LwA	91,2 dB(A)
Gwarantowany poziom mocy akustycznej, LwA	97 dB(A)
Poziom ciśnienia akustycznego, LpA	71,2 dB(A), K = 2 dB
Stopień ochrony obudowy	IP20
Masa	44 kg

Używaj okularów ochronnych!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

POLSKI

OPIS

1. Czujnik ciśnienia
2. Zawór bezpieczeństwa
3. Manometr
4. Manometr (odczytywanie ustawionego ciśnienia)
5. Zawór redukujący (ustawienie ciśnienia)

1. Przełącznik WŁ/WYŁ

2. Filtr powietrza

3. Wskaźnik

4. Korek wlewu oleju

OBSŁUGA

Przed uruchomieniem

Montaż kół

Zamontuj dołączone kółka zgodnie

POLSKI

Podłączenie elektryczne

Sprężarka jest wyposażona w kabel sieciowy z uziemioną wtyczką. Wtyczkę można podiączyć do dowolnego uziemionego gniazda 230V \~50 Hz, połączonego z bezpiecznikiem 16 A. Silnik jest chroniony przed przeciążeniem poprzez wyłącznik przeciwprzeciążeniowy (A). Jeśli wartość prądu znamionowego zostanie przekroczona, wyłącznik odłączy spreżarkę od zasilania. Wyłącz czujnik ciśnienia po wybiciu wyłącznika przeciwprzeciążeniowego. Po ostygnięciu spreżarki wyłącznik przeciwprzeciążeniowy może zostać wciśnięty i aktywowany. Wciśnij przełącznik znajdujący się na czujniku ciśnienia, aby ponownie uruchomić spreżarkę. Dlgie kable, przedłużacze oraz bębny na kabel powodują spadek napięcia i mogą utrudnić rozruch silnika. Przy temperaturze niższej niż 0°C silnik może nie zapalić.

UWAGA! Sprężarka nie może być podłączona do prądu oraz nie może znajdować się pod ciśnieniem podczas czyszczenia i konserwacji.

Kondensat

Po każdym użyciu sprężarki kondensat należy wylać przez zawór spustowy (w dolnej części zbiornika ciśnieniowego).

UWAGA! Kondensat może zawierać małe ilości oleju. Dostarcz kondensat do wyznaczonego punktu gospodarki odpadami.

Zawór bezpieczeństwa

Zawór bezpieczeństwa jest ustawiony na najwyższy poziom ciśnienia dozwolony dla zbiornika. Zabronione jest regulowanie zaworu bezpieczeństwa i usuwanie jego plomb. Dla poprawnego funkcjonowania zaworu bezpieczeństwa należy go aktywować w równych odstepach czasu. Przekrecaj

POLSKI

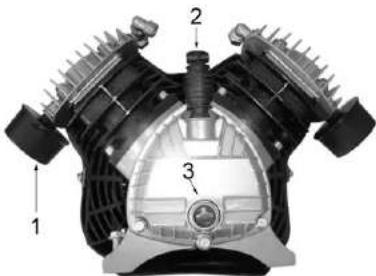

1. Filtr powietrza
2. Korek wlewu oleju
3. Wskaźnik

Czyszczenie filtra ssącego

Filtr ssący uniemożliwia wessanie pyłu i brudu. Należy czyścić filtr po każdych 300 godzinach eksploatacji. Zapchany filtr znacznie zmniejsza wydajność sprężarki. Wyjmij filtr i przedmuchaj go powietrzem o niskim ciśnieniu (ok. 3 bar), następnie umieść go na miejscu. UWAGA! Odczekaj do całkowitego ostygnięcia sprężarki! Ryzyko oparzenia!

Należy zapobiegać korozji

W zależności od warunków użytkowania wewnątrz zbiornika może dochodzić do skrapłania. Skropliny powinny być odprowadzane codziennie. Czynność tę można przeprowadzić ręcznie, odkręcając zawór spustowy, lub za pomocą automatycznego spustu kondensatu, jeżeli jest zamontowany.

Podczas prac konserwacyjnych (wykonywanych co 12 miesięcy) użytkownik lub ekspert ds. obsługi klienta powinien sprawdzić zbiornik pod kątem wewnętrznej korozji i dokonać oględzin na zewnątrz. Jeżeli sprężarka bezolejowa jest wyposażona w odbiornik lub jeżeli zbiornik znajduje się w miejscu o wysokim stopniu wilgotności albo niekorzystnych warunkach (słaba wentylacja, obecność środków żrących), inspekcje należy przeprowadzać co 3 miesiące.

Rzeczywista grubość ściany po usunięciu korozji nie powinna wynosić poniżej 2 mm w przypadku płaszcza i głowic.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z haszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Dbaj o środowisko!

Nie wyrzucaj zuzytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego z sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjniemy stary tego samego rodzaju i tej samej lłości.

ENGLISH

SAFETY INSTRUCTIONS

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

AIR COMPRESSOR / KOMPRESSOR KOMPRESSOR / KOMPRESOR

VZB0.14/8-VFL-50 230V, 2.2 kW, 8 bar, 50L

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

200-013

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 60204-1:2006+A1:2009, EN 1012-1:2010

Electromagnetic Compatibility 2004/108/EC EN 61000-6-1:2007, EN 61000-6-3:2007+A1 EN 61000-3-2:2006+A1+A2, EN 61000-3-11:2000
