200-073 - Kompresor Meec Tools - Bezpłatna instrukcja obsługi

Typ produktu	Kompresor ze zbiornikiem powietrza
Marka	Meec Tools
Model	200-073
Współczynnik obciążenia	S3-25 (2,5 min pracy / 7,5 min odpoczynku)
Zabezpieczenie przed przegrzaniem	Automatyczne odcięcie zasilania, reset po ostygnięciu
Zawór bezpieczeństwa	Tak, w przypadku awarii wyłącznika ciśnieniowego
Manometr	Monitoruje ciśnienie w zbiorniku
Zawór redukcyjny	Regulowane ciśnienie robocze (kręcić zgodnie z ruchem wskazówek zegara, aby zwiększyć)
Odpływ kondensatu	Ręczny zawór spustowy (automatyczny opcjonalny)
Automatyczny restart	Tak, gdy ciśnienie spadnie do minimum (2 bary poniżej max)
Maksymalne ciśnienie	Ustawione fabrycznie (wartość zależy od modelu)
Przeznaczenie	Tylko sprężone powietrze
Zastosowania zabronione	Farmacja, szpital, przemysł spożywczy, nurkowanie
Regularna konserwacja	Spuszczać kondensat codziennie; kontrolować korozję zbiornika co 12 miesięcy (3 miesiące w trudnych warunkach)
Bezpieczeństwo elektryczne	Odłączyć przed konserwacją; nie używać z mokrymi rękami
Podnoszenie/Transport	Użyj podstawy na kółkach; nie podnoś za teleskopowy uchwyt
OSTRZEŻENIE	Nigdy nie kieruj strumienia powietrza na ludzi lub zwierzęta; noś okulary ochronne i ochronniki słuchu

Często zadawane pytania - 200-073 Meec Tools

Jak spuścić kondensat ze zbiornika?

Otwórz zawór spustowy umieszczony na dnie zbiornika. Należy to robić codziennie lub po każdym użyciu, aby zapobiec rdzy i utrzymać pojemność zbiornika.

Co to jest współczynnik obciążenia i dlaczego jest ważny?

Współczynnik obciążenia wynosi S3-25, co oznacza, że kompresor może pracować przez 2,5 minuty, a następnie musi odpoczywać przez 7,5 minuty. Zapobiega to przegrzaniu silnika elektrycznego.

Co zrobić, gdy silnik się przegrzeje?

Silnik ma automatyczne zabezpieczenie przed przegrzaniem, które odcina zasilanie. Poczekaj, aż silnik ostygnie, a następnie przełącz przycisk I/O w pozycję OFF i z powrotem na ON, aby ponownie uruchomić.

Jak często należy kontrolować zbiornik pod kątem korozji?

Co najmniej co 12 miesięcy. W wilgotnym lub korozyjnym środowisku kontroluj co 3 miesiące. Grubość ścianki nie powinna być mniejsza niż 2 mm.

Czy mogę pozostawić kompresor pod ciśnieniem, gdy nie jest używany?

Nie, zawsze wyłączaj kompresor, odłączaj go i spuszczaj powietrze ze zbiornika po użyciu. Pozostawienie pod ciśnieniem może prowadzić do korozji i zagrożeń bezpieczeństwa.

Jak wyregulować ciśnienie robocze?

Obróć zawór redukcyjny zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, i przeciwnie, aby zmniejszyć. Sprawdź ustawioną wartość na manometrze.

Czy mogę używać kompresora do malowania?

Tak, ale upewnij się, że powietrze jest czyste i suche. Rozważ użycie filtra wilgoci i odpowiedniego pistoletu natryskowego. Kompresor nie jest przeznaczony do zastosowań profesjonalnych ani spożywczych.

Jakie środki ostrożności należy zachować podczas korzystania z kompresora?

Zawsze noś okulary ochronne i ochronniki słuchu. Nigdy nie kieruj strumienia powietrza na ludzi lub zwierzęta. Trzymaj dzieci z dala. Nie używaj z mokrymi rękami ani bosymi stopami.

Do czego służy zawór bezpieczeństwa?

Zawór bezpieczeństwa automatycznie uwalnia ciśnienie w przypadku awarii wyłącznika ciśnieniowego, zapobiegając nadmiernemu ciśnieniu i zapewniając bezpieczną pracę.

Czy mogę użyć przedłużacza?

W razie potrzeby użyj wytrzymałego przedłużacza o odpowiedniej wartości znamionowej. Trzymaj przewód z dala od ostrych krawędzi i ciepła. Upewnij się, że wtyczka jest prawidłowo uziemiona.

INSTRUKCJA OBSŁUGI 200-073 Meec Tools

Instrukcja obsługi kompresora

Ogoline zasady bezpieczeństwa .... 14 Szególna zasady bazniaczoństwa .... 15

Przed użyciem 18

Sposób użycia....18

Należy zapobiegać korozji 18

Symbols 20

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.

Symbole

Przed użyciem uważnie przeczytaj instrukcję obsługi.

Ryzyko oparzenia.

Ostrzeżenie – elektryczność.

Ryzyko automatycznego uruchomienia.

Noś okulary ochronne i środki ochrony słuchu.

Używaj maski ochronnej.

POLSKI

Szczególne zasady bezpieczeństwa

• Nigdy nie kieruj strumienia powietrza w kierunku osób, zwierząt ani w stronę własnego ciała. Używaj okularów ochronnych do ochrony oczu przed obcymi przedmiotami unoszonymi przez strumień powietrza.
  • Nigdy nie kieruj podłączonych do kompresora narzędzi w jego stronę.
• Nie używaj kompresora, jeżeli jesteś boso lub masz mokre dłonie i stopy.
• Nigdy nie ciągnij za kabel, aby wyciągnąć wtyczkę z gniazdka lub przesunąć kompresor.
• Nie narażaj urządzenia na działanie czynników atmosferycznych.
• Nie przewoż kompresora, jeżeli jego zbiornik znajduje się pod ciśnieniem.
• Nie spawaj zbiornika i nie wykonuj na nim prac mechanicznych. Jeżeli zbiornik jest uszkodzony lub zardzewiały, należy go wymienić.
  • Dzieci i zwierzęta powinny znajdować się w bezpiecznej odległości od miejsca pracy.
• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonej sprawności fizycznej, sensorycznej lub umysłowej. Osoby bez doświadczenia i wiedzy również nie powinny używać urządzenia, jeżeli nie zostanie im zapewniona pomoc i instrukcje korzystania z urządzenia przez osobę, która weźmie odpowiedzialność za ich bezpieczeństwo.
  • Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Nie umieszczaj przedmiotów łatwopalnych, nylonowych ani tekstylnych na kompresorze ani w jego pobliżu.
• Nie czyść urządzenia łatwopalnymi płynami ani rozpuszczalnikiem. Używaj wyłącznie wilgotnej szmatki. Sprawdź, czy wtyczka została wyjęta z gniazdka.
• Urządzenie może być stosowane wyłącznie do sprężania powietrza. Urządzenia nie należy wykorzystywać do jakiegokolwiek innego rodzaju gazu.
• Sprężone powietrze wytwarzane przez urządzenie pod żadnym pozorem nie może być wykorzystywane do celów farmaceutycznych, spożywczych ani medycznych. Sprężone powietrze nie nadaje się do napełniania butli do nurkowania.

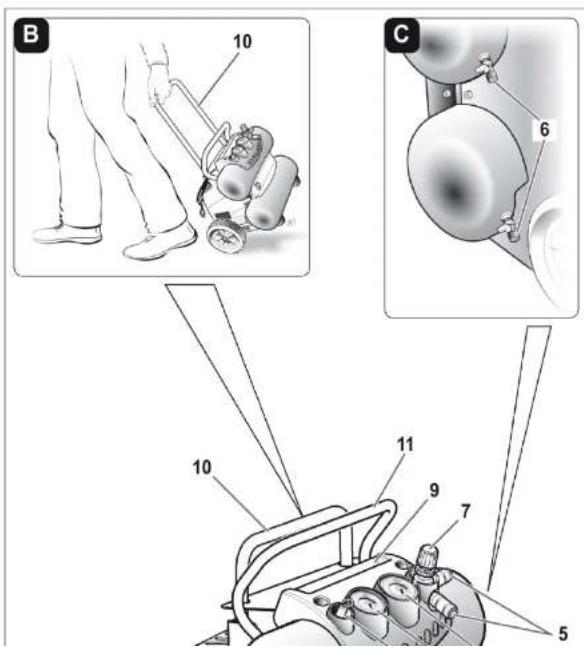

• Nie podnoś kompresora za uchwyt teleskopowy. Uchwyt ten jest przeznaczony wyłącznie do ciągnięcia urządzenia.

UWAGA!

- Niniejszy kompresor został skonstruowany do działania przy cyklach pracy podanych na tabliczce znamionowej z danymi technicznymi (na przykład S3–25 oznacza np. 2,5 minuty pracy i 7,5 minuty zatrzymania), aby uniknąć przegrzania silnika elektrycznego. Silnik wyposażony jest w zabezpieczenie przed przegrzaniem, które automatycznie odcina zasilanie silnika w razie jego przegrzania. Silnik włączy się automatycznie po ponownym osiągnięciu normalnej temperatury pracy.

POLSKI

DANE TECHNICZNE

Napięcie znamionowe	230 V ~ 50 Hz
Moc	2 KM
Zużycie prądu	5 A
Pojemność zbiornika	2 x 8 l
Maks. ciśnienie	10 barów
Wydajność ssania	222 l/min
Prędkość obrotowa	3400 obr./min
Masa	19,8 kg
Wymiary	455 x 415 x 530 mm
Stopień ochrony obudowy	IP20
Współczynnik obciążenia	S3-25
Poziom ciśnienia akustycznego, LpA	77 dB(A)
Poziom mocy akustycznej, LwA	95 dB(A)
Gwarantowany poziom mocy akustycznej, LwA	97 dB(A)

Zawsze używaj środków ochrony słuchu!

POLSKI

OPIS

POLSKI

OBSŁUGA

Przed użyciem

1. Sprawdź, czy parametry instalacji elektrycznej są zgodne z danymi umieszczonymi na tabliczce znamionowej kompresora.
2. Przed włożeniem wtyczki do gniazdka upewnij się, że przełącznik znajduje się w pozycji Wył.
3. Kompresor jest gotowy do użycia.

Sposób użycia

1. Aby uruchomić kompresor, ustaw przełącznik w pozycji Wł.
2. Po osiągnięciu maksymalnej wartości skalibrowanej (ustawionej przez producenta podczas próbnego rozruchu) kompresor wyłączy się.
3. Kompresor uruchomi się ponownie po osiągnięciu minimalnej wartości skalibrowanej (2 bary pomiędzy wartością maks. i min.).
4. Ciśnienie w zbiorniku kontrolowane jest za pomocą manometru.
5. Kompresor automatycznie kontynuuje cykl pracy do momentu przestawienia przełącznika do pozycji Wył. Po wyłączeniu kompresora należy odczekać co najmniej 10 sekund przed jego ponownym uruchomieniem.
6. Upewnij się, ze zużycie powietrza i maksymalne ciśnienie robocze jest zgodne z ustawionym ciśnieniem roboczym. Ciśnienie robocze można regulować za pomocą zaworu redukcyjnego. Przekręć zawór redukcyjny w prawo, aby zwiększyć ciśnienie i w lewo, aby je zmniejszyć. Ustawiona wartość sprawdzana jest za pomocą manometru.
7. Po zakończeniu pracy wyłącz urządzenie, wyjmij wtyczkę z gniazdka i opróżnij zbiornik ciśnieniowy.

KONSERWACJA

UWAGA! Przed przystąpieniem do demontażu wyjmij wtyczkę z gniazdka i całkowicie opróżnij zbiomik ciśnieniowy.

Po zakończeniu pracy lub w regularnych odstępach czasu spuszczaj kondensat, który tworzy się w zbiorniku. Ma to na celu zabezpieczenie zbiomika przed korozją i niedopuszczenie do spadku wydajności urządzenia.

Należy zapobiegać korozji

W zależności od warunków użytkowania wewnątrz zbiornika może dochodzić do skrapłania. Skropliny powinny być odprowadzane codziennie. Czynność tę można przeprowadzić ręcznie, odkręcając zawór spustowy, lub za pomocą automatycznego spustu kondensatu, jeżeli jest zamontowany.

Dedegen, was (konsomnien) in (konsomnien) as 40 minlesst. (dokkonski) lub algest de akshui

POLSKI

Kompresor nie wyłącza się i włącza się zawór bezpieczeństwa.

Nieprawidłowe działanie kompresora lub wadliwy czujnik ciśnienia.

Wyciągnij wtyczkę z kontaktu i zwrócić się do punktu serwisowego.

Wszystkie pozostałe naprawy muszą być przeprowadzane w autoryzowanych punktach serwisowych i przy użyciu oryginalnych części zamiennych. Ewentualne modyfikacje urządzenia mogą stanowić zagrożenie dla jego bezpiecznego działania i spowodują utratę gwarancji.

ENGLISH

SAFETY INSTRUCTIONS

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

COMPRESSOR / KOMPRESSOR KOMPRESSOR / KOMPRESSOR

NEW ROLLAIR 220-240V 50Hz 1.5kW 10bar 8+8L

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

200-073

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med følgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 1012-1:2010, EN 60204-1/A1:2009

Electromagnetic Compatibility Directive 2004/108/EC EN 55014-1:2006+A1+A2, EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
