Typ produktu	Fotelik samochodowy i-Size z Isofix i Top-Tether
Model	Jazzi Isofix
Marka	Osann
Odpowiedni dla	Dzieci o wzroście 76–150 cm, od 15 miesięcy (do max. 18 kg przy użyciu 5-punktowego pasa)
Kierunek montażu	Skierowany do przodu
Mocowanie (76–105 cm)	Łączniki Isofix + Top-Tether
Mocowanie (105–150 cm)	Łączniki Isofix + 3-punktowy pas pojazdu lub tylko 3-punktowy pas (zalecany Isofix)
Zabezpieczenie dziecka (76–105 cm)	5-punktowy pas fotelika
Zabezpieczenie dziecka (105–150 cm)	3-punktowy pas pojazdu
Norma bezpieczeństwa	ECE R129 (i-Size)
Waga (ok.)	6,0 kg
Wymiary (ok.)	Szerokość 44 cm, głębokość 40 cm, wysokość 60–80 cm (regulowana)
Zagłówek	Regulowany na wysokość
Wkładka komfortowa	Dla dzieci o wzroście 76–87 cm; później do usunięcia
Pokrowiec	Zdejmowany, można prać w 30 °C w programie delikatnym
Czyszczenie	Prać pokrowiec w 30 °C, nie wybielać, nie prasować, nie czyścić chemicznie, suszyć w niskiej temperaturze
Zawartość zestawu	Fotelik, poduszka zagłówka, wkładka komfortowa, instrukcja obsługi

Często zadawane pytania - Jazzi Isofix Osann

Od jakiego wieku i wzrostu można używać fotelika Osann Jazzi Isofix?

Jak montuje się fotelik w klasie wzrostu 76–105 cm?

Jak montuje się fotelik w klasie wzrostu 105–150 cm?

Kiedy należy usunąć wkładkę komfortową?

Jak reguluje się zagłówek?

Czy fotelik można używać na przednim siedzeniu z aktywną poduszką powietrzną?

Czy można prać pokrowiec fotelika?

Czy fotelik jest nadal użyteczny po wypadku?

Jakie rodzaje mocowania są dozwolone dla klasy wzrostu 105–150 cm?

Gdzie znajdę instrukcję obsługi?

INSTRUKCJA OBSŁUGI Jazzi Isofix Osann

Dziękujemy za wybór samochodowego fotelika dziecięcego Jazzi Isofix. Aby uzyskać pomoc w związku z niniejszym produktem, prosimy zwrócić się do naszego działu obsługi klienta.

ZASTOSOWANIE

• Produkt jest przeznaczony dla dzieci o wzroście od 76 do 150 cm.
• Montaż przodem do kierunku jazdy przy wzroście od 76 do 105 cm i minimalnego wieku 15 miesięcy odbywa się za pomocą łączników Isofi x i górnego pasa mocującego. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa samochodowego fotelika dziejącego.
• Montaż przodem do kierunku jazdy przy wzroście od 105 do 150 cm odbywa się za pomocą łączników Isofi x. W tym przedziale wzrostu górny pas mocujący nie jest wymagany. Dziecko jest zapinane 3-punktowym pasem bezpieczeństwa samochodu. Alternatywnie fotelik samocho-dowy dla dzieci w przedziale wzrostu 105–150 cm można również zamontować tylko za pomocą 3-punktowego pasa. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.

UWAGA

STOSOWAĆ WYŁĄCZNIE DLA DZIECI W WIEKU POWYŻEJ 15 MIESIĘCY.

WSKAZÓWKA

WSKAZÓWKA (76–105cm):

To jest system fotelika dziejącego i-Size. Jest homologowany zgodnie z regulacją nr 129 do użytku w siedzeniach pojazdów „zgodnych z i-Size”, według zaleceń producenta pojazdu w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta systemu fotelika dziejącego lub do sprzedawcy.

System fotelika dziejącego można stosować na wszystkich siedzeniach Isofi x, pod warunkiem, że dostępny jest również hak mocujący na górny pas mocujący.

WSKAZÓWKA (105-150cm):

Jest to zoptymalizowane podwyższenie siedziska dla dziecka i-Size. Jest dopuszczone zgodnie z regulacją nr 129 do użytku głównie na „siedzeniach i-Size” określonych przez producentów pojazdów w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta rozszerzonego systemu fotelika dziecięcego lub do sprzedawcy.

Zoptymalizowane podwyższenie siedziska dla dziecka i-Size można również stosować na wszystkich siedzeniach kategorii „uniwersalnej”, o ile nie jest to sprzeczne z wyposażeniem wnętrza pojazdu.

W razie ewentualnych wątpliwości należy zwrócić się do producenta fotelika samochodowego lub do sprzedawcy.

76-105 cm: Tylko jeśli obecne są złącza Isofix i hak mocujący na górny pas mocujący.

105-150cm: Tylko jeśli obecny jest co najmniej jeden pas 3-punktowy zgodny z ECE R16. Jeśli obecne są złącza Isofi x, można je również wykorzystać dodatkowo. Zabezpieczenie dziecka tylko pasem 2-punktowym jest niedozwolone.

Poniższa tabela zawiera informacje o urządzeniach mocujących i metodach mocowania:

Przedział wzrostu	Kierunek montażu	Instalacja Typ Zabezpieczenie dziecka
76–105 cm	Przodem do kierunku jazdy	Złącza Isofi x i górny pas mocujący	i-Size	5-punktowy pas fotelika dziecięcego
105–150 cm	Przodem do kierunku jazdy	Łączniki Isofi x i 3-punktowy pas samochodu	i-Size Booster seat	3-punktowy pas samochodu
105–150 cm	Przodem do kierunku jazdy	3-punktowy pas samochodu	i-Size Booster seat	3-punktowy pas samochodu

OSTRZEŻENIE

• Aby zapewnić dziecku bezpieczeństwo, prosimy o staranne zapoznanie się z niniejszą instrukcją przed użyciem produktu. Instrukcję należy zachować. Nieprzestrzeganie wskazówek zawartych w niniejszej instrukcji może spowodować u dziecka poważne obrażenia cielesne.
• Fotelik może być używany z własnym 5-punktowym systemem pasów bezpieczeństwa tylko w przypadku dzieci o wadze poniżej 18 kg oraz wzroście do 105 cm.
• Fotelik NIE może być używany z własnym 5-punktowym systemem pasów bezpieczeństwa w przypadku dzieci o wadze powyżej 18 kg oraz wzroście powyżej 105 cm.
• Fotelik dziecięcy można montować przodem do kierunku jazdy za pomocą łączników Isofix i górnego pasa mocującego. Ważne: Nie używać fotelika samochodowego do przewozu dzieci w wieku poniżej 15 miesięcy.
• Montaż Isofi x: zapoznać się z instrukcją producenta samochodu.
• Nie wolno korzystać z żadnych innych nośnych punktów łączenia niż te, które zostały opisane w instrukcji i zostały oznaczone na systemie fotelika dziecięcego.
• Zaleca się instalowanie fotelika dziecięcego na tylnym siedzeniu pojazdu.
• Nie należy używać fotelika samochodowego w domu. Fotelik został zaprojektowany wyłącznie do użytku w samochodzie.
• Nigdy nie pozostawiać dziecka w foteliku bez opieki.
• Nie umieszczać samochodowego fotelika dziecięcego tyłem do kierunku jazdy na przednim sie-dzeniu z aktywną poduszką powietrzną. Może to prowadzić do poważnych obrażeń cielesnych lub śmierci.
• Fotelik dziecięcy należy wymienić, jeśli podczas wypadku został narażony na duże obciążenia.
• Ze względów bezpieczeństwa samochodowy fotelik dziecięcy musi być przymocowany do pojazdu również wówczas, gdy dziecka nie ma w foteliku.
• Należy zawsze upewnić się, że wszystkie pasy mocujące samochodowy fotelik dziecięcy do pojazdu są dobrze założone i że wszystkie pasy mocujące dziecko są dopasowane do ciała dziecka. Ponadto należy się upewnić, że pasy nie są poskręcane.
• Bagaż lub inne przedmioty, które w przypadku zderzenia mogą spowodować obrażenia cielesne, muszą być odpowiednio zabezpieczone.
• Sztywne elementy i części z tworzywa sztucznego systemu fotelika dziecięcego należy umieszczać i instalować w taki sposób, aby nie mogły zostać zakleszczone przez ruchome siedzenie lub drzwi pojazdu.
• Ważne jest, aby głęboko osadzone pasy bezpieczeństwa mocno trzymały miednicę dziecka. Aby uniknąć ryzyka upadku, dziecko powinno mieć zawsze zapięte pasy.
• Wprowadzanie zmian lub modyfi kacji w produkcie bez zgody właściwej instancji jest niebezpieczne. Również nieprzestrzeganie instrukcji montażu producenta systemu fotelika dziecięcego stwarza zagrożenie dla bezpieczeństwa Państwa dziecka.
• Ten fotelik dziecięcy został zaprojektowany dla dzieci o maksymalnym wzroście 150 cm. Nigdy nie przeciązać fotelika dziecięcego, przewożąc w nim więcej niż jedno dziecko lub dodatkowe ładunki.
• Nie wolno używać systemu fotelika dziecięcego bez obicia.
• Obicia nie można zastąpić innym niż zalecane przez producenta, ponieważ stanowi ono integralną część systemu fotelika dziecięcego.

ELEMENTY FOTELIKA

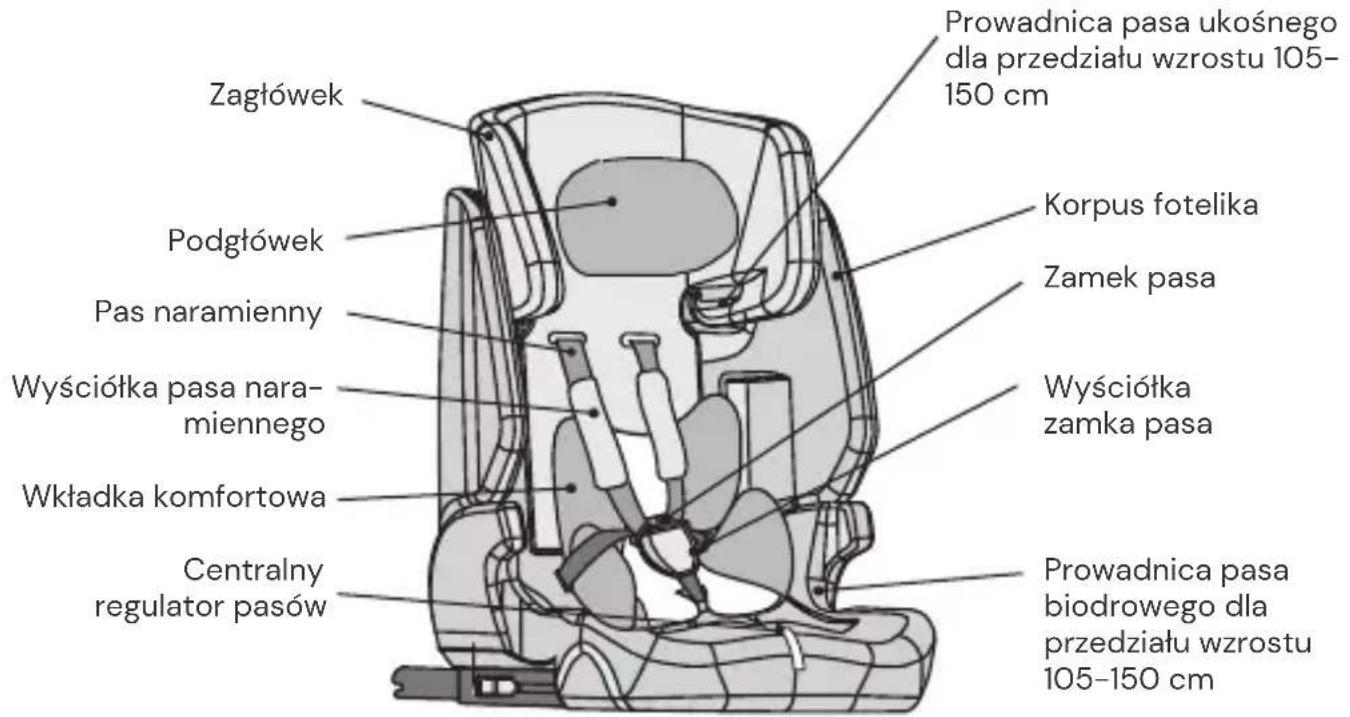

Widok z przodu

Widok z tyłu

STOSOWANIE SAMOCHODOWEGO FOTELIKA DZIECIECEGO

Regulacja pasa

• Aby poluzować pas, należy nacisnąć jedną ręką przycisk do regulacji pasa w obszarze siedziska. Drugą ręką chwycić zamek pasa i ostrożnie poluzować zapięte pasy.
• Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są poskręcane.

Odpinanie/zapinanie pasa

• Aby odblokować pas, należy wcisnąć czerwo-ny przycisk na zamku pasa, wyciągnąć języczki klamry i rozłączyć je.
• Aby zablokować pas, należy najpierw złączyć obydwa języczki klamry, a następnie włożyć je razem w zamek pasa.

Regulacja zagłówka

• Poluzować pasy i pociągnąć za dźwignię regulacji zagłówka z tytu samochodowego fotelika dziecięcego. Przesunąć zagłówek tak, aby zatrzasnął się na odpowiedniej wysokości.
• Upewnić się, że pasy naramienne są wyprowadzone z samochodowego fotelika dziecięcego tuż nad ramionami dziecka.
• Puścić dźwignię i upewnić się, że zagłówek jest zablokowany.

Górny pas mocują- cy dla przedziału wzrostu 76-105 cm

• Wyjąć górny pas mocujący z kieszeni do prze- chowywania.
• Aby poluzować górny pas mocujący, należy nacisnąć jedną ręką szary przycisk, a drugą wyciągnąć boczną część zaczepu pasa na wymaganą długość.
• Aby zamocować górny pas mocujący, należy zaczepić zaczep pasa w punkcie mocowania na fotelu samochodowym i możliwie najmocniej naprężyć. Wskaźnik zmieni kolor na zielony dopiero wtedy, gdy pas zostanie wystarczająco mocno naprężony.
• Górny pas mocujący jest konieczny tylko w przypadku przedziału wzrostu 76-105 cm. W przedziale wzrostu 105-150 cm górny pas mocujący można schować z powrotem do kieszeni do przechowywania.

• Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.
• Wprowadzić łączniki Isofi x w gniazda Isofi x na fotelu samochodowym i zablokować.
• Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Sprawdzić, czy oba wskaźniki Isofi x mają kolor zielony.

Zdejmowanie 5-punktowego pasa dla przedziału wzrostu 105-150 cm

• Odpiąć pas.
• Wyciągnąć paski naramienne oraz wyściołki pasów naramiennych z metalowych łączników z tyłu samochodowego fotelika dziecięcego i przeprowadzić je przez fotelik do przodu (rys. A).
• Zdjąć z pasa wyściołki pasów naramiennych i języczki zamka pasa.
• Złożyć pas tak, aby można go było przechować za obiciem we wnęce na oparciu. (Rys. B)
• Zdjąć wyściołkę zamka pasa i przełożyć zamek pasa przez szczelinę w obiciu. Przedtem wcisnąćioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneioneone

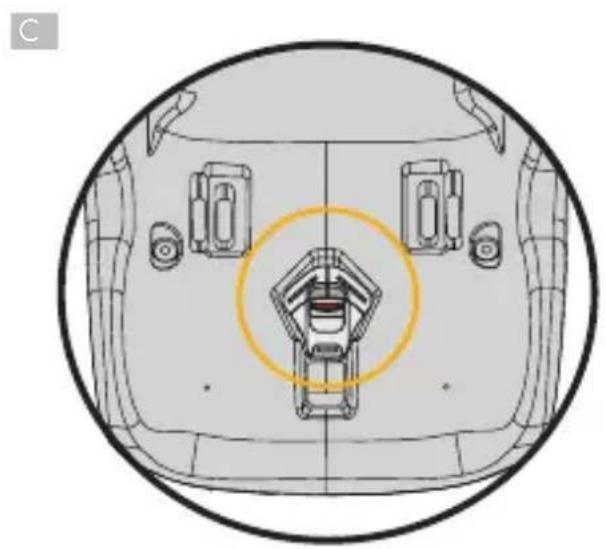

• Schować zamek pasa razem z języczkami zamka pasa we wnęce znajdującej się w siedzisku (rys. C).
• Wszystkie usunięte części starannie schować.

(ilustracje przykładowe)

Podgłówek i wkładka komfortowa

• Podgłówek i wkładka komfortowa przeznaczone są dla dzieci o wzroście 76-87 cm.
• Prosimy wyjąć wkładkę, gdy tylko Państwa dziecko przekroczy podany wzrost.

Aby zapewnić długą żywotność fotelika samochodowego, do jego czyszczenia nie należy używać rozpuszczalników, środków ściernych ani agresywnych środków czyszczących. Po każdym praniu sprawdzać trwałość tkaniny i szwów. Podczas prania obicia postępować zgodnie z instrukcjami na etykiecie (patrz poniżej).

Prać w temperaturze 30°C, program do prania delikatnych tkanin

NIE prasować

NIE wybielać

NIE czyścić chemicznie

Suszyć w suszarkach bębnowych w niskiej temperaturze

UTRZYMYWANIE W NALEŻYTYM STANIE

Regularnie sprawdzać stan produktu pod kątem ewentualnych uszkodzeń. W przypadku uszkodzenia nie wolno używać samochodowego fotelika dziecięcego i należy go przechowywać w miejscu niedostępnym dla dzieci.

W przypadku jakichkolwiek pytań lub problemów prosimy o kontakt z Działem obsługi klienta Osann, tel. [phone].

MONTAŻ FOTELIKA SAMOCHODOWEGO

1) Przedział wzrostu 76-105 cm, min. 15 miesięcy, maks. 18 kg, przodem do kierunku jazdy

Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.

Wprowadzić łączniki Isofi x w gniazda Isofi x na fotelu samochodowym i zablokować.

Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.

Chwycić górny pas mocujący i wyciągnąć go na maksymalną długość.

Zahaczyć górny pas mocujący na odpowiednim haku w samochodzie (np. z tyłu siedzenia sa- mochodowego lub w bagażniku. Prosimy przestrzegać przy tym instrukcji obsługi samochodu).

Następnie napiąć górny pas mocujący, aż pojawi się na nim zielony wskaźnik.

Odpiąć klamrę pasa samochodowego fotelika dziecięcego i odłożyć pasy po zewnętrznej stronie fotelika.

Posadzić dziecko w samochodowym foteliku dziecięcym.

Ustawić wysokość zagłówka zgodnie z wcześniejjszym opisem.

Zapiąć z powrotem klamrę pasa tak, aby słychać było odgłos kliknięcia.

Pociągnąć za przedni pas regulacyjny, aby napiąć pasy. Upewnić się, że pasy nie są poskręcane.

2) Przedział wzrostu 105-150 cm, przodem do kierunku jazdy

5-punktowy pas fotelika samochodowego należy wymontować zgodnie z wcześniejjszym opisem. Górny pas mocujący należy z powrotem odłączyć i schować w kieszeni do przechowywania. Nie są one wymagane w tym przedziale wzrostu.

Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.

Poprowadzić łączniki Isofi x do gniazd Isofi x na fotelu samochodowym i zatrzasnąć je.

Mocno dosunąć samochodowy fotelik dziecięcy do oparcia fotela samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony.

Przeciągnąć ukośny pas bezpieczeństwa 3-punktowego pasa bezpieczeństwa samochodu przez prowadnicę ukośnego pasa na zagłówku samochodowego fotelika dziecięcego.

Posadzić dziecko w samochodowym foteliku dziecięcym.

Wyregulować wysokość zagłówka tak, aby głowa dziecka całkowicie na nim spoczywała, a ukośny pas wychodził przez prowadnicę pasa na wysokości ramion dziecka.

Zapiąć klamrę 3-punktowego pasa tak, aby słychać było odgłos kliknięcia.

Upewnić się, że zarówno ukośny pas bezpieczeństwa, jak i pas biodrowy przebiegają przez drugą prowadnicę pasa biodrowego (pod podłokietnikiem) w samochodowym foteliku dziecięcym, która jest zwrócona w stronę zamka pasa bezpieczeństwa samochodu.

Pociągnąć za ukośny pas, aby go napiąć. Upewnić się, że pasy nie są poskręcane.

Montaż bez Isofi x:

Alternatywnie fotelik samochodowy dla dzieci w przedziale wzrostu 105–150 cm można również zamontować tylko za pomocą 3-punktowego pasa. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.
