MC0901 - Poziomica laserowa DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Laserowa poziomica (laser krzyżowy)
Model	MC0901
Marka	DEDRA
Klasa lasera	Klasa 2, < 1 mW
Długość fali	635 nm (czerwony)
Dokładność	± 0,5 mm/m
Zasięg (z odbiornikiem)	do 10 m (z odbiornikiem do 30 m)
Samopoziomowanie	Tak, automatyczne (zakres ± 4°)
Zasilanie	2 x baterie AA (nie w zestawie)
Czas pracy	ok. 20 godzin (ciągła praca)
Gwint statywu	1/4 cala
Stopień ochrony	IP54 (pyłoszczelny i odporny na zachlapanie)
Waga	ok. 300 g (bez baterii)
Wymiary (dł. x szer. x wys.)	ok. 100 x 60 x 80 mm
Kolor	Żółty/Czarny
Zawartość zestawu	Laser, pokrowiec, instrukcja obsługi, tarcza celownicza
Czyszczenie	Miękką, suchą szmatką; bez rozpuszczalników
Konserwacja	Usuń baterie przy dłuższym nieużywaniu
Zalecenia bezpieczeństwa	Nie patrzeć bezpośrednio w wiązkę; trzymać z dala od dzieci
Części zamienne	Baterie, pokrowiec (do nabycia u producenta)
Naprawa	Tylko przez autoryzowany personel

Często zadawane pytania - MC0901 DEDRA

Jak włączyć MC0901?

Dlaczego miga czerwona dioda LED?

Jakie baterie potrzebuje MC0901?

Czy mogę wymienić gwint statywu?

Jak wyczyścić soczewkę lasera?

Czy laser jest wodoodporny?

Jaką klasę bezpieczeństwa ma laser?

Dlaczego laser pokazuje niedokładną linię?

Czy mogę używać MC0901 z pilotem?

Gdzie znajdę instrukcję obsługi w formacie PDF?

INSTRUKCJA OBSŁUGI MC0901 DEDRA

Instrukcja obsługi z kartą gwarancyjną

Křížový laser

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
14. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEZENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem iżwszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

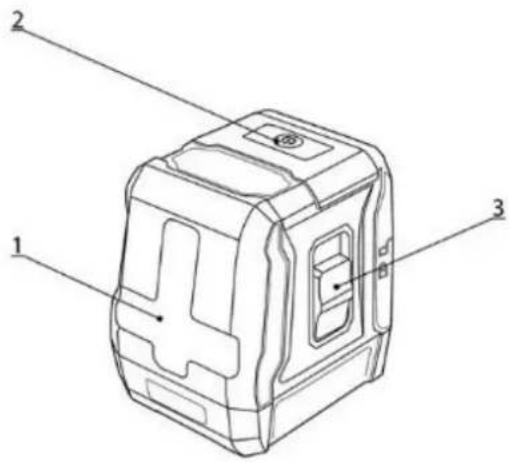

Rys. A, B: 1. Laser; 2. Włącznik; 3. Blokada trybu pracy; 4. Zatrzask pokrywy baterii; 5. Blaszki stykowe; 6. Gniazda baterii:

3. Przeznaczenie urządzenia

Urządzenie MC0901 jest urządzeniem służącym do wyznaczania linii poziomych i pionowych w pomieszczeniach zamkniętych, jak i na zewnątrz. Urządzenie posiada system niwelacji, który w automatyczny sposób ustawia wiązki lasera, by dokładnie wyznaczyć poziom i pion.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

! UWAGA

Nie kierować wiązki lasera w kierunku ludzi i zwierząt. Nie spoglądać w wiązkę lasera.

! UWAGA

Korzystanie z elementów sterujących, regulowanie lub wykonywanie procedur innych niż opisane w Instrukcjić narażenie na niebezpieczne promieniowanie.

Dopuszczalne warunki pracy

Temperatura pracy -10 ÷ 50 [°C]

1. Dane techniczne

Model	MC0901
Zasilanie [V]	3 d.c. (2xAA)
Moc [mW]	0,9
Klasa wiązki lasera	II
Moc wiązki lasera [mW]	<1
Długość fali [nm]	635
Kolor wiązki lasera	Czerowny
Dokładność [mm/m]	3/10
Dokładność niwelacji [°]	4
Zasięg wiązki [m]	20
Czas pracy pion/poziom/krzyż [h]	10 / 10 / 4
Temperatura pracy [°C]	-10 ÷ 50
Mocowanie statywu ["]	1/4
Stopień ochrony	IP54
Masa [kg]	0,3

6. Przygotowanie do pracy

UWAGA

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Instalacja / wymiana baterii

Urządzenie MC0901 zasilane jest dwiema bateriami typu LR6 AA 1,5V. Zaleca się używanie baterii typu alkaicznego. Dopuszcza się stosowanie akumulatorów AA.

W celu instalacji baterii należy delikatnie podważzyć zatrzask pokrywy baterii (rys. B.4), a następnie otworzyć pokrywę gniazda. Wewnątrz pokrywy znajdują się blaszki stykowe z poprawnym oznaczeniem instalacji baterii pod względem biegunowości (rys. B.5). Baterie należy włożyć zgodnie z oznaczoną biegunowością w gniazda baterii (rys. B.6). Następnie należy zamknąć pokrywę do momentu usłyszenia kliknięcia i zablokowania pokrywy gniazda.

Mocowanie za pomocą uchwytu/statywu

W zestawie z urządzeniem znajduje się uniwersalny uchwyt magnetyczny z gwintem 1/4". Uchwyt posiada dwa magnesy pozwalające na zamontowanie urządzenia na powierzchniach pionowych (np. rur lub innych przedmiotów wykonanych z materiałów magnetycznych). W celu zamocowania urządzenia w uchwycie lub statywie należy wkręcić w gwint 1/4" znajdujący się w dolnej części urządzenia śrubę mocującą. Należy pamiętać, o wstępnej korekcji ustawienia uchwytu/statywu by pochylenie poziomicy było mniejsze niż 4°. Urządzenie jest gotowe do pracy.

7. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

do pracy".

W celu włączenia urządzenia należy przesunąć blokadę trybu pracy (rys. A.3) do pozycji otwartej kłódki lub przytrzymać przycisk włącznika (rys. A.2) przez 2 sekundy. Spowoduje to włączenie urządzenia i wyświetlienie wiązek lasera. W celu włączenia urządzenia należy przesunąć blokadę trybu pracy do pozycji zamkniętej kłódki (rys. A.3), a następnie przytrzymać wciśnięty włącznik (rys. A.2) przez 2 sekundy.

8. Użytkowanie urządzenia

Urządzenie MC0901 posiada 3 tryby pracy:

- linia pionowa

- linia pozioma

- linie krzyżujące się

Po włączeniu urządzenia każdorazowo uruchamia się w trybie linii krzyżujących się. W celu zmiany trybu należy nacisnąć przycisk włącznika (rys. A.2).

Wszystkie trzy tryby działają z aktywnym jak i zablokowanym systemem automatycznej niwelacji błędów ustawienia.

Praca w trybie automatycznej niwelacji błędów ustawienia

Urządzenie posiada automatyczny tryb niwelacji błędów ustawienia w zakresie do 4°. W celu uaktywnienia trybu automatycznej niwelacji, należy ustawić poziomicę na płaskiej, równej powierzchni, a następnie przesunąć blokadę trybu pracy (rys. A.1) w pozycję otwartej Household. Auto niwelacja zostaje zakończona, gdy linie przestają się poruszać.

W przypadku gdy auto niwelacja jest niemożliwa (na przykład gdy nierówności podłoża są większe niż 4°), a wiązka laserowa miga z dużą częścią, należy ustawić urządzenie na równej powierzchni.

Tryb blokady mechanizmu niwelacji / wyznaczanie skosów

W przypadku konieczności zablokowania mechanizmu niwelacji należy przesunąć blokadę trybu pracy (rys. A.3) w pozycję zamkniętej kłódki. Spowoduje to zatrzymanie wahadła mechanizmu w bezpiecznej pozycji.

Włączenie tego trybu sygnalizują wiązki laserowe, które migają z małą częstością. Tryb ten może posłużyć do wyznaczania skosów, gdyż wiązki nie są niwelowane.

9. Bieżące czynności obsługowe

⚠ UWAGA

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Transport / przechowywanie

W celu transportowania urządzenia każdorazowo należy przesunąć blokadę trybu pracy (rys. A.3) w pozycję zamkniętej krótki. Spowoduje to zatrzymanie wahadła mechanizmu w bezpiecznej pozycji. Następnie należy wyłączyć urządzenie za pomocą włącznika (rys. A.2)

Urządzenie należy przechowywać w oryginalnym etui, z dala od wilgoci, w temperaturze -20°C do 70°C.

W przypadku gdy urządzenie nie będzie używane przez czas dłuższy niż 30 dni, zaleca się przechowywanie urządzenia z wyjątkymi bateriami.

Czyszczenie i konserwacja

Każdorazowo po zakończonej pracy skontrolować stan urządzenia. Wyczyścić miękką, wilgotną tkaniną. Nie stosować detergentow i rozpuszczalników.

10. Części zamienne i akcesoria

Akcesoria dostępne w sprzedaży:

- statywy: MC0910, MC0911, MC0915

W celu zakupu części zamiennych i akcesoriów należy skonlaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Poziomica nie działa	Żle umieszczone baterie	Sprawdzić i poprawić ułożenie baterii (zwrócić uwagę na bieguny)
	Brak baterii	Włożyć baterie do gniazda baterii
	Rozładowane baterie	Wymienić baterie na nowe

12. Kompletacja urządzenia

1. Urządzenie model MC0901 – 1 szt., 2. uchwyt magnetyczny – 1 szt., 3. Etui – 1 szt., 4. baterie, 1 kpl.

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

na

Laser krzyżowy

Nr katalogowy: MC0901 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o lle wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Laser krzyżowy	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej
Uchwyt magnetyczny, baterie, etui,	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie
   7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
