Typ produktu	Przewodowy wideodomofon z czytnikiem RFID
Marka	Vibell
Model	OR-VID-SH-1074MV
Główne funkcje	Połączenie audio/wideo, sterowanie drzwiami/bramą, monitoring, interkom, dostęp RFID
Ekran monitora	4.3" kolorowy LCD, rozdzielczość 480x272x3RGB
Czujnik jednostki zewnętrznej	CMOS 1/4", rozdzielczość 733x493, noktowizja IR (8 diod, zasięg 1m)
Czytnik RFID	125 kHz, do 10 użytkowników z tagami/kartami
Czas rozmowy	100 sekund (dzwonek 10s)
Czas monitorowania	60 sekund
Zasilanie	15V DC (monitor zasila jednostkę zewnętrzną)
Pobór mocy	Czuwanie <2W (monitor), <0.2W (zewnętrzna); aktywny <3.5W (monitor), <1.5W (zewnętrzna)
Sterowanie zamkiem elektrycznym	12V DC max 500mA (zasilane z monitora)
Sterowanie bramą	Styk suchy
Temperatura pracy	Monitor: -20°C do +60°C; Zewnętrzna: -5°C do +50°C
Stopień ochrony (zewnętrzna)	IP44
Instalacja	System 2-przewodowy, montaż natynkowy
Wymiary monitora	130 x 120 x 24.5 mm
Wymiary zewnętrzne	93 x 150 x 45 mm
Waga monitora	0.196 kg
Waga zewnętrzna	0.282 kg
Części zamienne i naprawialność	Brak części serwisowanych przez użytkownika; skontaktuj się z producentem w celu wymiany
Czyszczenie	Sucha ściereczka do obiektywu kamery; nie używać środków chemicznych; unikać bezpośredniego światła słonecznego i wilgoci
Uwagi dotyczące bezpieczeństwa	Odłącz zasilanie przed instalacją; nie zanurzać w wodzie; unikać silnych pól magnetycznych

Często zadawane pytania - OR-VID-SH-1074MV VIBELL

Co zrobić, jeśli nie ma dźwięku ani obrazu, a na monitorze nie świeci się wskaźnik?

Sprawdź, czy zasilacz jest podłączony i dostarcza 15V DC. Upewnij się, że kabel połączeniowy jest nieuszkodzony i prawidłowo podłączony (patrz schematy okablowania). Upewnij się, że instalacja nie jest narażona na wodę ani wilgoć. Sprawdź również, czy obiektyw kamery nie jest zasłonięty.

Jak zresetować tagi zarządzające RFID, jeśli zostały utracone?

Usuń naklejkę PASS z tyłu jednostki zewnętrznej. Za pomocą śrubokręta naciśnij i przytrzymaj przycisk resetowania przez około 5 sekund, aż usłyszysz cztery długie sygnały dźwiękowe. Następnie w ciągu 5 sekund przyłóż nowy tag rejestracyjny do czytnika (usłyszysz krótki sygnał), a następnie nowy tag usuwania (długi sygnał), aby zakończyć.

Czy mogę użyć kabli skręcanych do połączenia 2-przewodowego?

Nie, kable skręcane nie są zalecane. Użyj odpowiednich kabli: do 30m użyj XzTKMXpw 3x2x0.5mm; od 30m do 100m użyj XzTKMXpw 3x2x0.8mm. Do zamka elektrycznego użyj kabla 2x1mm². Maksymalna całkowita długość instalacji wynosi 100m.

Jak dostosować ustawienia monitora, takie jak jasność lub dzwonek?

W trybie gotowości naciśnij przycisk Ustawienia (ikona koła zębatego). Użyj przycisków nawigacyjnych < i >, aby wybrać parametr (BRT = jasność, CON = kontrast, COL = kolor, CALL = głośność rozmowy, INCOME = głośność przychodząca, RING = dzwonek). Naciśnij ponownie Ustawienia, aby edytować, a następnie użyj < i >, aby dostosować. Naciśnij Zakończ, aby wyjść.

Jaka jest maksymalna liczba użytkowników RFID, których mogę zarejestrować?

Można zarejestrować do 10 tagów użytkownika. System zawiera jeden pomarańczowy tag rejestracyjny, cztery szare tagi użytkownika i jeden czarny tag usuwania. Tagi zarządzające (rejestracja/usuwanie) nie są liczone jako użytkownicy.

Dlaczego nie słyszę dźwięku podczas rozmowy?

Upewnij się, że głośność monitora nie jest ustawiona na najniższym poziomie. Sprawdź, czy w pobliżu urządzenia nie ma przedmiotów powodujących zakłócenia sygnału. Sprawdź, czy wszystkie połączenia są prawidłowe zgodnie ze schematem okablowania. Jeśli problem nadal występuje, przetestuj z innym monitorem, jeśli jest dostępny.

Czy mogę podłączyć dodatkowy monitor do systemu?

Tak, system obsługuje dodatkowy monitor do funkcji interkomu. Podłącz drugi monitor równolegle do głównego monitora, każdy z własnym zasilaczem 15V DC. Odnosząc się do schematu okablowania (rys. 5) w celu prawidłowego podłączenia.

Jak obsługiwać sterowanie bramą?

Aby otworzyć bramę, naciśnij przycisk Bramy na monitorze. Przekaźnik bramy (styk suchy) aktywuje się chwilowo. Upewnij się, że automatyczny sterownik bramy jest podłączony do zacisków bramy. Zestaw nie zawiera sterownika bramy.

Co zrobić, jeśli jednostka zewnętrzna nie może wywołać monitora?

Sprawdź, czy wszystkie połączenia są prawidłowe i bezpieczne. Sprawdź, czy zasilanie monitora jest aktywne. W miarę możliwości przetestuj z krótkim kablem. Upewnij się, że przycisk wywołania lub okablowanie jednostki zewnętrznej nie jest uszkodzone. Jeśli używasz dodatkowych monitorów, upewnij się, że są one prawidłowo skonfigurowane.

Jak usunąć wszystkie zarejestrowane tagi użytkownika RFID?

Przyłóż tag usuwania do czytnika na jednostce zewnętrznej (potrójny sygnał dźwiękowy). Następnie przyłóż tag rejestracyjny i przytrzymaj go przez 5 sekund. Długi sygnał potwierdza usunięcie wszystkich tagów użytkownika. Tagi zarządzające pozostają.

INSTRUKCJA OBSŁUGI OR-VID-SH-1074MV VIBELL

Instrukcja obsługi i montażu

Zestaw wideodomofonowy Naos RFID

OR-VID-SH-1074

Przed rozpoczęciem korzystania z urządzenia, należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Montaż urządzenia powinien być wykonany przez osobę doświadczoną zaznajomioną z odpowiednimi przepisami dotyczącymi instalacji obowiązującymi w danym kraju lub elektryka. Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu. Dodatkowe informacje oraz wsparcie techniczne związane z produktem dostępne na www.orno.pl. Orno-Logistic Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania ze strony www.orno.pl. Wszelkie prawa do tłumaczenia/ interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Wszelkie czynności wykonuj przy odłączonym zasilaniu.
2. Nie zanurzaj urządzenia w wodzie i innych płynach.
3. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.
4. Nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.
5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.
6. Nie instaluj monitora w pobliżu urządzeń silnie emitujących pole magnetyczne jak telewizor, głośniki.
7. Nie instaluj monitora w miejscu narażonym na dużą wilgoć, wibracje, wstrząsy oraz silne promienie słoneczne.
8. Wyłącz zasilanie, jeżeli z urządzenia wydobywa się dźwięk budzący niepokój.
9. Po dokonaniu instalacji i montażu zdejmij folię ochronną z ekranu monitora.

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żelazo i inne. Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu

właściwego jego przetworzenia. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

09/2023

2. CHARAKTERYSTYKA

Wideodomofon przeznaczony jest do montażu w budynkach 1-rodzinnych.

Funkcje:

• prowadzenie rozmowy z osobą znajdującą się przy wejściu i jednoczesna jej obserwacja;
• bezpośrednie sterowanie elektrozaczepem;
• możliwość sterowania bramą;
• regulacja parametrów monitora (jasności i nasycenia koloru obrazu, głośności rozmowy);
• oświetlenie diodami pracującymi w podczerwieni umożliwia widzenie w nocy;
• funkcja interkomu po zastosowaniu dodatkowego monitora.

Najważniejsze cechy:

• kolorowy monitor LCD o przekątnej 4,3 cale;
• panel monitora z dotykowymi, podświetlanymi przyciskami;
• instalacja 2-żyłowa;
• czytnik kart i breloków zbliżeniowych 125kHz;
• 10 dźwięków dzwonka do wyboru.

3. DANE TECHNICZNE

TYP URZĄDZENIA: jednorodzinny

SPOSÓB INSTALACJI: 2-żyłowy

SYSTEM KOMUNIKACJI: przewodowy

MONITOR

WIELKOŚĆ EKRANU:	4,3"
ROZDZIELCZOŚĆ:	480x272x3RGB
FUNKCJE:	rozmowa, monitoring, sterowanie elektrozaczepem i bramą,regulacja parametrów monitora oraz głośności, interkom
ILOŚĆ MELODII:	10
REGULACJA GŁOŚNOŚCI:	tak
CZAS ROZMOWY:	100s
CZAS MONITORINGU:	60s
ZASILANIE:	15V DC
POBÓR PRĄDU:	czuwanie <2W; praca <3,5W
KONTROLA DOSTĘPU – STEROWANIE
ELEKTROZACZEPEM:	tak (12V DC maks. 500mA – zasilanie z monitora)
KONTROLA DOSTĘPU – STEROWANIE
BRAMĄ:	tak (styk bezpotencjałowy)
TEMPERATURA PRACY:	-20°C ~ +60°C
MONTAŻ:	natynkowy
MATERIAŁ:	tworzywo sztuczne
WYMIARY:	130x120x24,5mm
WAGA NETTO:	0,196kg

PANEL ZEWNETRZNY

TYP SENSORA:	CMOS 1/4"
ROZDZIELCZOŚĆ:	733x493
KĄT WIDZENIA (PION/POZIOM):	33° / 47°
DOŚWIETLENIE NOCNE:	diody IR
ILOŚĆ DIOD:	8
ZASIĘG WIDZENIA NOCNEGO:	1m
KONTROLA DOSTĘPU – CZYTNIK RFID:	breloki/karty zbliżeniowe 125 kHz (maks. 10 użytkowników)
STOPIEŃ OCHRONY:	IP44
ZASILANIE:	15V DC z monitora
POBÓR PRĄDU:	czuwanie <0,2W, praca <1,5W
TEMPERATURA PRACY:	-5°C ~ +50°C
MONTAŻ:	natynkowy
MATERIAL:	tworzywo sztuczne
WYMIARY:	93x150x45mm
WAGA NETTO:	0,282kg

1. BUDOWA ZESTAWU

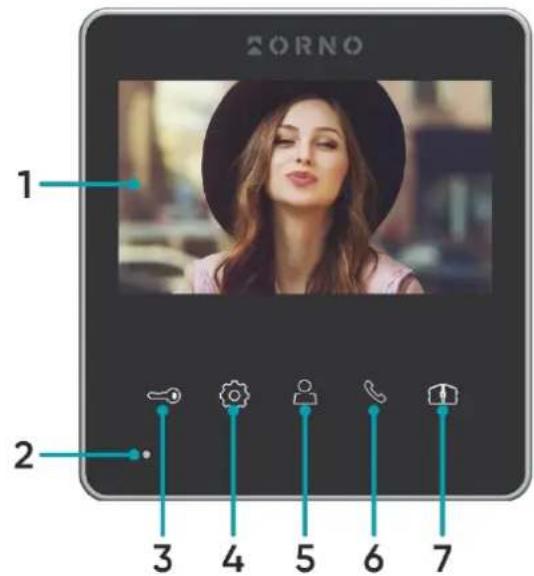

rys. 1 Budowa wideo monitora i panelu zewnętrznego

MONITOR

1. Ekran
2. Mikrofon
3. Otwarcie drzwi/furtki
4. Ustawienia
5. Zakończenie rozmowy/monitoringu/przycisk nawigacji -
6. Odebranie połączenia/przycisk nawigacji +
7. Sterowanie bramq
8. Gniazdo zasilania
9. Zaciski i przyłączenia
10. Głośnik

PANEL ZEWNETRZNY

1. Mikrofon
2. Obiektyw kamery
3. Doświetlenie nocne
4. Miejsce na nazwisko/czytnik kart i breloków
5. Głośnik
6. Przycisk wywołania
7. Zaciski i przyłączenia
8. Przycisk resetowania kart i breloków zbliżeniowych
9. Czujnik zmierzchu

5. MONTAŻ

MONTAŻ MONITORA

rys. 2 Montaż monitora
1. Określ pozycję montażową monitora: sugerowana wysokość 1,5\~1,6 metra;
2. Ramkę montażową odłącz od tylnej części monitora.
3. Zamontuj ramkę na ścianie.
4. Podłącz okablowanie, zgodnie z ze schematem podłączenia.
5. Przymocuj monitor do wspornika montażowego.
6. Po zamontowaniu panelu zewnętrznego podłącz zasilanie.

MONTAŻ PANELU ZEWNETRZNEGO

Zalecana wysokość instalacji panelu zewnętrznego to 140-170 cm.

Właściwe umiejscowienie panelu zewnętrznego decyduje o komforcie pracy z urządzeniem. Zaleca się przed wykonaniem otworów montażowych przetestowanie urządzenia. W tym celu nie należy umieszczać panelu zewnętrznego oraz monitora w tym samym pomieszczeniu, gdyż mogą się tworzyć sprzęenia.

rys. 3 Montaż panelu zewnętrznego
1. Wykonaj otwory na odpowiedniej wysokości na ścianie lub słupku.
2. Zdejmij daszek z panelu zewnętrznego.
3. Przykręć daszek w wybranym miejscu.
4. Podłącz okablowanie.
5. Zamocuj panel zewnętrzny w daszku oraz przykręć dolną śrubą panel zewnętrzny do ramki.

6. SCHEMATY PODŁĄCZENIA

Przed wykonaniem otworów montażowych zaleca się wykonać próbę działania urządzenia. W tym celu podłącz urządzenie na próbę wg. schematu podłączenia. Pierwsza osoba przytrzymująca kamerę powinna za pomocą przycisku wywołać drugą osobę, która znajduje się przy monitorze. Ta natomiast powinna dokładnie obejrzeć pole widzenia kamery w celu ewentualnej korekcji położenia modułu.

Po dokładnych pomiarach należy przystąpić do wykonania otworów montażowych po wcześniejszym wyłączeniu zasilania.

rys. 4 Schemat podłączenia
Zabrania się dokonywania podłączeń urządzeń będących pod napięciem! Nieprzestrzeganie powyższego zalecenia może doprowadzić do trwałego uszkodzenia urządzenia i utraty zdrowia.

rys. 5 Schemat podłączenia z dodatkowym monitorem

Zestaw nie zawiera elektrozaczepu oraz automatu sterowania bramą!

Nie powinno się prowadzić przewodów wideodomofonu w jednym kablu z przewodami innych instalacji, np. dzwonka, alarmu, telefonu itp. Wszelkie przewody energetyczne i telekomunikacyjne emitujące silne pola magnetyczne (np. kolumny głośnikowe odbiornik telewizyjny) będące w bezpośrednim kontakcie z przewodami łączącymi panel zewnętrzny z monitorem i mogą wpłynąć niekorzystnie na działanie zestawu.

Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności działania.

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

do 30m - zalecany przewód XzTKMXpw 3 x 2 x 0,5mm

od 30m do 100m - zalecany przewód XzTKMXpw 3 x 2 x 0,8mm

Połączenie z ryglem elektromagnetycznym powinno być przeprowadzone przewodem 2 x 1mm².

Z zestawem poprawnie współpracuje dowolny elektrozaczep o napięciu zasilania 12V DC i poborze prądu max. 500 mA.

Całkowita długość instalacji nie może przekroczyć 100 metrów.

Absolutnie nie zalecamy stosowania przewodów typu skrętka komputerowa.

7. OBSŁUGA URZĄDZENIA

POŁĄCZENIE

1. Po naciśnięciu przez odwiedzającego przycisku wywołania na panelu zewnętrznym, monitor wyemituje sygnał dzwonka (przez 10 sek.), a na wyświetlaczu pojawi się obraz kamery zewnętrznej.

2. W przypadku braku odpowiedzi, połączenie zostanie automatycznie rozłączone po 60 sekundach.

3. W celu odebrania połączenia należy nacisnąć przycisk 📋 Odbierz na monitorze, a w celu rozłączenia przycisk 🌐 Zakończ rozmowę

4. Aby przełączyć monitor w stan czuwania należy nacisnąć przycisk Zakończ rozmowę. Ekran zostanie wygaszony, a monitor przejdzie w stan czuwania. Monitor przechodzi automatycznie w stan czuwania po czasie 100 sekund od ostatniej aktywności.

PODGLAD

W celu podglądu otoczenia należy nacisnąć przycisk Monitoru na monitorze, na wyświetlaczu pojawi się obraz kamery zewnętrznej. Podczas funkcji monitorowania przekazywany jest tylko dźwięk z zewnątrz (otoczenia). Aby umożliwiać komunikację dwustronną należy nacisnąć przycisk Odbierzna monitorze. W celu zakończenia podglądu należy nacisnąć przycisk Zakończ rozmowę Monitor przechodzi automatycznie w stan czuwania po czasie 60 sekund od ostatniej aktywności.

1. W celu otwarcia drzwi/furtki należy podczas rozmowy nacisnąć przycisk na monitorze. Elektrozaczep zostanie zwolniony na czas 5 sekund.

2. W celu otwarcia bramy należy podczas rozmowy nacisnąć przycisk 📁 na monitorze.

USTAWIENIA

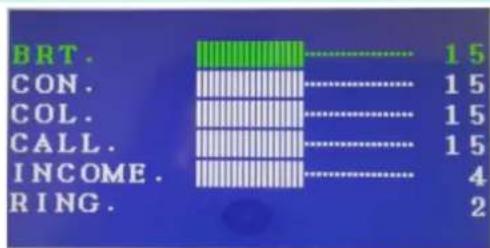

W trybie czuwania naciśnij przycisk ⚙ Ustawienia. Używając przycisków nawigacyjnych < oraz > można ustawić odpowiednio parametry: jasność, kontrast, nasycenie barw, głośność połączeń oraz wybrać dźwięk dzwonka (aby ustawić konkretny parametr naciśnij ponownie przycisk ⚙ i ustal żądaną wartość przyciskami nawigacyjnymi < oraz >.

W skład zestawu wchodzą poniższe breloki:

• pomarańczowy: brelok główny (1szt.)
• szary: brelok użytkownika (4 szt.)
• czarny: brelok kasowania (1 szt.)

DODAWANIE UŻYTKOWNIKÓW

1. Zbliż brelok główny do czytnika na panelu zewnętrznym. Usłyszysz 3-krotny sygnał dźwiękowy, co będzie oznaczało wejście w tryb programowania.
2. Zbliż do czytnika brelok użytkownika, który chcesz dodać. Pojedynczy, krótki sygnał dźwiękowy oznacza pomyślne zarejestrowanie breloka. Podwójny sygnał dźwiękowy oznacza niepowodzenie rejestracji - należy powtórzyć próbę zarejestrowania breloka. Aby dodać kilka breloków należy zbliżyć je kolejno do czytnika w ciągu 5 sekund, po tym czasie urządzenie automatycznie opuści tryb programowania.
3. Aby dokończyć proces programowania należy ponownie zbliżyć brelok główny do czytnika. Długi sygnał dźwiękowy będzie oznaczał pomyślne zarejestrowanie wszystkich breloków użytkownika i zakończenie procesu rejestracji.

Uwaga: Maksymalnie można zarejestrować 10 breloków użytkowników.

KASOWANIE BRELOKA UŻYTKOWNIKA

1. Zbliż brelok kasowania do czytnika na panelu zewnętrznym. Usłyszysz 3-krotny sygnał dźwiękowy, co będzie oznaczało wejście w tryb kasowania.
2. Zbliż do czytnika brelok użytkownika, który chcesz skasować z pamięci urządzenia. Usłyszysz krótki sygnał dźwiękowy.
3. Następnie zbliż brelok kasowania do czytnika i przytrzymaj przez 5 sekund. Długi sygnał dźwiękowy będzie oznaczał pomyślne skasowanie z pamięci urządzenia breloka użytkownika.

KASOWANIE WSZYSTKICH UŻYTKOWNIKÓW

1. Zbliż brelok kasowania do czytnika na panelu zewnętrznym. Usłyszysz 3-krotny sygnał dźwiękowy, co będzie oznaczało wejście w tryb kasowania.
2. Przyłoż brelok główny do czytnika i przytrzymaj przez 5 sekund. Długi sygnał dźwiękowy będzie oznaczał pomyślne skasowanie z pamięci urządzenia wszystkich breloków użytkownika.

OTWARCIE DRZWI/FURTKI

W celu otwarcia drzwi/furtki zbliż brelok użytkownika do czytnika na panelu zewnętrznym. Drzwi zostaną odblokowane na czas 2 sekund.

RESETOWANIE BRELOKA GŁÓWNEGO I BRELOKA KASOWANIA

W przypadku zgubienia breloka głównego lub breloka kasowania istnieje możliwość zresetowania czytnika i ponownej rejestracji breloków.

1. Usuń naklejkę PASS znajdującą się na odwrocie panelu zewnętrznego. Przy pomocy śrubokręta wciśnij i przytrzymaj przycisk resetowania przez ok. 5 sekund.

2. Usłyszysz 4-krotnie długi sygnał dźwiękowy co będzie oznaczało pomyślne zresetowanie breloków.

3. Następnie należy ponownie zarejestrować brelok główny i brelok kasowania: a) Zbliż nowy brelok główny do czytnika na panelu zewnętrznym. Usłyszysz krótki sygnał dźwiękowy, co będzie oznaczało pomyślne dodanie breloka głównego. b) Następnie zbliż nowy brelok kasowania do czytnika na panelu zewnętrznym. Usłyszysz długi sygnał dźwiękowy, co będzie oznaczało pomyślne dodanie breloka kasowania oraz opuszczenie trybu rejestracji breloków zarządzających.

Uwaga:

1. Nie należy rejestrować breloków zarządzających (główny i kasowania) na jednym breloku. Urządzenie może działać w sposób nieprawidłowy.

2. Breloki należy zbliżać do czytnika w czasie 5 sekund od zrestartowania urządzenia, w innym przypadku urządzenie automatycznie opuści tryb programowania.

3. W razie niepowodzenia procesu dodawania nowych breloków usłyszysz 2-krotny sygnał dźwiękowy.

9. CZYSZCZENIE I KONSERWACJA

• Monitora nie należy umieszczacć w miejscu narażonym na oddziaływanie wysokich temperatur, w miejscach bezpośrednio nasłonecznionych lub o dużej wilgotności (np. łazienka),
• monitora nie należy umieszczać w pobliżu telewizora ani innych przedmiotów mogących powodować zakłócenia sygnału,
• nie dotykaj urządzenia mokrymi rękami,
• obiektyw kamery należy czyścić przy pomocy suchej szmatki - nie używaj chemicznych środków czyszczących,
• nie umieszczaj kamery w miejscach bezpośrednio nasłonecznionych,
• przed montażem urządzenia w wybranym miejscu upewnij się, że nie występują żadne zakłócenia sygnału.

10. ROZWIAZYWANIE PROBLEMÓW

1. Brak fonii i wizji żadna lampka kontrolna nie świeci

a) brak napięcia zasilającego,
b) uszkodzony lub żle podłączony przewód połączeniowy, sprawdź swoją instalację pod kątem wymagań technicznych str. 6,
c) sprawdź czy instalacja nie jest narażona na działanie wody, wilgoci etc.,
d) sprawdź czy obiektyw kamery nie jest zasłonięty przez przedmiot uniemożliwiający poprawny podgląd.

1. Brak wizji, dźwięki słychać poprawnie

a) sprawdź czy wszystkie podłączenia są wykonanie poprawnie pod kątem wymagań technicznych,
b) sprawdź czy obiektyw kamery nie jest zasłonięty przez przedmiot uniemożliwiający poprawny podgląd.

1. Brak dźwięku podczas rozmowy

a) upewnij się czy poziom głośności na monitorze nie został ustawiony na najniższą wartość,
b) upewnij się czy w pobliżu urządzenia nie znajdują się żadne przedmioty mogące powodować zakłócenia sygnału,
c) sprawdź czy wszystkie podłączenia są wykonanie poprawnie pod kątem wymagań technicznych.

1. Brak połączenia z kamery zewnętrznej po naciśnięciu przycisku wywołania

a) sprawdź czy wszystkie podłączenia są wykonanie poprawnie pod kątem wymagań technicznych.
5. Elektrozaczep nie otwiera się za każdym razem
a) sprawdź niezależne działanie elektrozaczepu podłączając go pod wymagane napięcie itd.,
b) sprawdź czy parametry elektrozaczepu są zgodne z instrukcją obsługi.

ul. Rolników 437, 44-141 Gliwice, Poland

tel. [phone], www.orno.pl

NIP: 6351831853, REGON: 243244254
