Typ produktu	Klimatyzator split (jednostka wewnętrzna i zewnętrzna)
Marka	Qlima
Model	S 5248
Wydajność chłodzenia	Ok. 4,8–5,4 kW (w zależności od serii modelu)
Funkcja grzania	Tak (pompa ciepła z cyklem odwróconym)
Zasilanie	220–240 V~, 50 Hz
Wymagany bezpiecznik	16 A (zwłoczny dla >3,5 kW)
Rozmiar przewodu zasilającego	2,5 mm² (typ H07RN-F dla przewodu połączeniowego)
Maksymalna długość rury (do 6 kW)	20 m
Maksymalna różnica wysokości (do 6 kW)	8 m
Rodzaj czynnika chłodniczego	R32 (częsty dla tej klasy) – sprawdź tabliczkę znamionową
Wstępne naładowanie czynnika	Wystarczające dla długości rury do 5 m
Wymagania instalacyjne	Wymagana profesjonalna instalacja przez autoryzowanego inżyniera
Funkcje bezpieczeństwa	Wyłącznik różnicowoprądowy, uziemienie, zabezpieczenie termiczne
Konserwacja	Coroczny przegląd przez autoryzowany serwis
Akcesoria w zestawie	Płyta montażowa, śruby, pilot zdalnego sterowania, złącze odpływu, uszczelka, szybkozłącza (modele SC)
Gwarancja	4 lata (zgodnie z instrukcją)
Pilot zdalnego sterowania	W zestawie z uchwytem
Poziom hałasu	Zależy od instalacji – zapewnij odpowiedni montaż w celu zmniejszenia wibracji

Często zadawane pytania - S 5248 QLIMA

Jaki to typ klimatyzatora Qlima S 5248?

Qlima S 5248 to klimatyzator typu split, składający się z jednostki wewnętrznej i zewnętrznej, zdolny zarówno do chłodzenia, jak i ogrzewania.

Jaka jest wydajność chłodzenia S 5248?

Wydajność chłodzenia wynosi około 4,8 do 5,4 kW, w zależności od specyfikacji serii modelu.

Czy do instalacji tego klimatyzatora potrzebuję profesjonalisty?

Tak, instalacja musi być przeprowadzona przez autoryzowanego inżyniera klimatyzacji ze względu na złożoność połączeń elektrycznych, chłodniczych i mechanicznych.

Jakie są wymagania dotyczące zasilania?

Urządzenie wymaga zasilania 220–240 V~, 50 Hz z bezpiecznikiem 16 A (zwłocznym dla modeli powyżej 3,5 kW). Zalecany jest dedykowany obwód.

Jak długa może być rura chłodnicza?

Dla urządzeń do 6 kW maksymalna długość rury wynosi 20 metrów, a maksymalna różnica wysokości między jednostką wewnętrzną a zewnętrzną wynosi 8 metrów. W przypadku rur dłuższych niż 5 m należy dodać dodatkowy czynnik chłodniczy.

Jak czyścić lub konserwować S 5248?

Zaleca się regularne czyszczenie filtrów powietrza co kilka tygodni. Wymagany jest coroczny przegląd przez autoryzowany serwis w celu sprawdzenia czynnika chłodniczego, połączeń elektrycznych i ogólnego działania.

Co zrobić, jeśli klimatyzator przecieka wodę?

Upewnij się, że wąż odpływowy nie jest zatkany ani zagięty. Wąż powinien być nachylony w dół. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.

Czy mogę użyć przedłużacza?

Nie, nie używaj przedłużacza. Może to spowodować pożar lub porażenie prądem. Urządzenie musi być podłączone bezpośrednio do gniazdka ściennego lub na stałe w przypadku modeli o większej mocy.

Jak połączyć elektrycznie jednostkę wewnętrzną i zewnętrzną?

Dla S 5248 (seria S) użyj kabla H07RN-F o przekroju 2,5 mm². Podłącz przewody do listew zaciskowych zgodnie ze schematem w instrukcji, zapewniając prawidłowe uziemienie.

Co obejmuje gwarancja?

Gwarancja obejmuje wady materiałowe i produkcyjne przez 4 lata. Nie obejmuje szkód spowodowanych nieprawidłową instalacją, niewłaściwym użytkowaniem lub nieautoryzowanymi naprawami.

INSTRUKCJA OBSŁUGI S 5248 QLIMA

Niniejsze urządzenie można zainstalować tylko wtedy, gdy spełnia lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako klimatyzator w domach mieszkalnych i nadaje się do użycia tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemiającego gniazdka sieciowego o napięciu sieci zasilającej 220-240 V\~/ 50 Hz. Modele SC42xx & SC52xx muszą zostać bezpośrednio podłączone do źródła napięcia za pomocą przewodu zasilającego.

Niniejsza instrukcja przeznaczona jest dla osób posiadających znajomość instalacji elektrycznych, elektro-niki, chłodnictwa i mechaniki. Wszelkie próby montażu lub naprawy urządzenia mogą spowodować uszkod-zenia ciała i szkody w mieniu. Producent bądź sprzedawca nie ponosi odpowiedzialności za interpretację niniejszych informacji, nie ponosi też odpowiedzialności wynikającej z ich wykorzystania.

Informacje, specyfikacje i parametry mogą ulec zmianie bez powiadomienia z powodu modyfikacji technicznych lub wprowadzenia ulepszeń. Szczegółowe dane techniczne podano na tabliczce znamionowej.

• Niniejszą instrukcję montażu należy dokładnie przeczytać przed instalacją produktu.
• W przypadku uszkodzenia przewodu zasilającego, jego wymiana może być prowadzona wyłącznie przez osoby upoważnione.
• Instalacja musi zostać wykonana zgodnie z Europejskimi, narodowymi czy lokalnymi dyrektywami i standardami i musi być przeprowadzona tylko przez autoryzowany personel. Gwarancja traci ważność w momencie uszkodzenia urządzenia poprzez zaniedbanie czy inne przeprowadzone czynności niezgodne z instrukcją.
• Zawsze należy zakładać właściwe środki ochrony osobistej, takie jak okulary ochronne, rękawice, maski na twarz, ochronniki słuchu itp.

Internet:

Dla Państwa wygody przygotowaliśmy elektroniczną wersję instrukcji obsługi, którą możecie Państwo znaleźć na stronie www.qlima.com

OSTRZEŻENIE!

Nie wolno samodzielnie instalować oraz/ lub przemieszczać urządzenia osobom nie posiadającym odpowiedniego doświadczenia w zakresie urządzeń elektrycznych i elektronicznych, w dziedzinie techniki chłodniczej i bez odpowiednich uprawnień.

- Nieprawidłowy montaż może spowodować wyciek wody, porażenie prądem, wyciek czynnika chłodniczego lub pożar. W sprawie montażu należy skonsultować z autoryzowanym dostawcą lub ze specjalistą monterem urządzeń klimatyzacyjnych. Należy pamiętać, że błędy spowodowane nieprawidłowym montażem nie są objęte gwarancją.

- Jednostka musi być zamontowana w miejscu łatwo dostępnym. Wszelkie dodatkowe koszty, związane z wynajęciem specjalnego sprzętu do serwisowania urządzeń ponosi klient.

SPIS TREŚCI

1. Środki bezpieczeństwa
2. Wyposażenie dostarczone wraz z urządzeniem
   2.1 Wyposażenie dostarczone wraz z urządzeniem (w modelach SC42xx & SC52xx)
   2.2 Wyposażenie dostarczone wraz z urządzeniem (w modelach S42xx & S52xx(B) & SJA2519)
3. Czynności, jakie należy wykonać przed zainstalowaniem klimatyzatora (w modelach SC42xx & SC52xx)
4. Czynności, jakie należy wykonać przed zainstalowaniem klimatyzatora (w modelach S42xx & S52xx(B) & SJA2519)
5. Montaż jednostki wewnętrznej i zewnętrznej
   5.1 montaż jednostka wewnętrzna (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)
   5.2 montaż jednostka zewnętrzna (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)
6. Możliwości zainstalowania przewodów części wewnętrznej w części zewnętrznej
7. Montaż płyty instalacyjnej oraz przeprowadzenie przewodów
   7.1 montaż płyty instalacyjnej części wewnętrznej.
   7.2 wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.
8. Podłączanie przewodów czynnika chłodniczego
   8.1 podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC42xx & SC52xx)
   8.2. Podłączanie przewodów czynnika chłodniczego (w modelach S42xx & S52xx(B) & SJA2519).
9. Podłączenie spustu wody kondensacyjnej (w modelach SS42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)
   9.1 podłączenie spustu wody kondensacyjnej części wewnętrznej. 9.2 podłączenie spustu wody kondensacyjnej części zewnętrznej
10. Prace elektryczne
11. Podłączenie przewodów prądowych
    11.1 podłączenie przewodów prądowych (w modelach SC42xx & SC52xx)
    11.2 podłączanie przewodów prądowych (w modelach S42xx & S52xx(B) & SJA2519)
12. Opróżnić układ chłodzenia (w modelach S42xx & S52xx(B) & SJA2519)
13. Kontrola układu chłodniczego pod kątem szczelności (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)
14. Uzupełnianie czynnika chłodniczego w przypadku przewodów o długości 5 metrów.
15. Testowe uruchomienie instalacji (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

1. ŚRODKI BEZPIECZEŃSTWA

Ze względów bezpieczeństwa, zawsze przestrzegać następujących zaleceń:

• Przed montażem klimatyzatora należy konieczne przeczytać poniższe OSTRZEŻENIE.
• Należy przestrzegać przestróg podanych w niniejszej instrukcji, ponieważ zawierają one ważne informacje dotyczące bezpieczeństwa.
• Po przeczytaniu niniejszej instrukcji, należy przechowywać ją wraz z instrukcją obsługi w łatwo dostępnym miejscu w celu skorzystania z nich w razie potrzeby w przyszłości.

Klimatyzator zawiera płyn chłodniczy i może być klasyfikowany jako urządzenie pod ciśnieniem. Z tego względu w przypadku instalowania czy serwisowania klimatyzatora należy zawsze kontaktować się z autoryzowanym przedstawicielem. Klimatyzator wymaga przeglądu raz do roku, taki przegląd powinien być wykonany tylko przez autoryzowanego przedstawiciela.

OSTRZEŻENIE

Nie instalować urządzenia samodzielnie.

- Niewłaściwa lub niezgodna z instrukcją instalacja urządzenia może spowodować pożar, porażenie prądem, upadek urządzenia bądź wycieki wody, a w konsekwencji obrażenia ciała i szkody materialne. Dlatego w celu przeprowadzenia instalacji należy skontaktować się z punktem sprzedaży urządzenia lub z autoryzowanym warsztatem instalacyjnym.

Urządzenie należy montować w sposób bezpieczny, w miejscu o nośności dostosowanej do masy urządzenia.

- W przypadku montażu w miejscu o niewystarczającej nośności, urządzenie może spaść, powodując uszkodzenia ciała.

Do bezpiecznego podłączenia jednostki wewnętrznej i zewnętrznej należy użyć podanych przewodów elektrycznych oraz podłączyć mocno przewody do poszczególnych sekcji łączówki

- Nieprawidłowe podłączenie i mocowanie może spowodować pożar.

Podczas czynności montażowych należy używać części dostarczonych w komplecie lub części wyspecyfikowanych.

- Korzystanie z wadliwych części może doprowadzić do uszkodzeń ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia itp.

Montaż należy przeprowadzać w sposób bezpieczny, zgodnie z instrukcją montażu.

- Nieprawidłowy montaż może spowodować uszkodzenia ciała wskutek pożaru, porażenia prądem, spadnięcia urządzenia lub wycieku wody.

Prace przy instalacjach elektrycznych należy wykonywać zgodnie z instrukcją montażu i koniecznie podłączyć je do obwodu przeznaczonego specjalnie dla tego urządzenia.

- Jeżeli moc obwodu zasilania jest niewystarczająca lub instalacja elektryczna jest niekompletna, może to spowodować pożar lub porażenie prądem.

Należy sprawdzić, czy gazowy czynnik chłodniczy nie wycieka podczas montażu lub po jego ukończeniu.

- Wyciek czynnika chłodniczego ma szkodliwy wpływ na środowisko naturalne i może przyczynić się do globalnego ocieplenia.

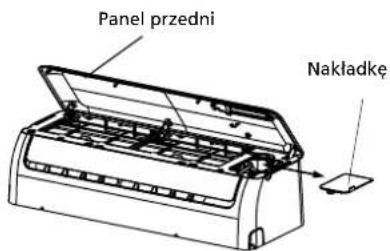

Po założeniu przewodów prądowych z powrotem zamontować nakładki na punkty podłączenia przewodów elektrycznych zarówno urządzenia wewnętrznego, jak i zewnętrznego.

- Jeżeli nakładki na punkty podłączenia przewodów elektrycznych nie zostaną właściwie z powrotem umieszczone na miejsce, może dojść do powstania pożaru albo wstrząsów elektrycznych w wyniku kontaktu z wodą, substancją itd.

PRZESTROGI

• Urządzenie musi być uziemione. Istnieje prawdopodobieństwo porażenia prądem elektrycznym w przypadku złego podłączenia. Nie używać przedżuzacza. Może to spowodować pożar lub porażenie prądem elektrycznym.
• Instalacja domowa powinna być wyposażona w wyłącznik różnicowo-prądowy. Brak takiego wyłącznika może skutkować wybuchem pożaru albo powstaniem wstrząsów elektrycznych.

Zainstalować spust wody kondensacyjnej zgodnie z instrukcją

- W przypadku wystąpienia usterki w instalacji ściekowej / rurach, może nastąpić wyciek wody z jednostki, co może spowodować zamoknięcie oraz zniszczenie wyposażenia domu.

2. WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM

2.1 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach SC42xx & SC52xx)

Lp. Nazwa elementu wyposażenia Ilość
1 Płyta montażowa 1
2 Kołek rozporowy 8
3 Wkręt samogwintujący 'A' ST 3,9 x 25		8
4 Uszczelka		1
5 Złącze instalacji ściekowej		1
6 Zespół rury łączącej		1
7 Pilot zdalnego sterowania		1
8 Wkręt samogwintujący 'B' ST 2,9 x 10		2
9 Uchwyt pilota zdalnego sterowania		1
10	Wireless smart kit (*z wyjątkiem SJA2519 - S5225B)	1

2.2 WYPOSAŻENIE DOSTARCZONE WRAZ Z URZĄDZENIEM (w modelach S42xx & S52xx(B) & SJA2519)

Lp.	Nazwa elementu wyposażenia			Ilość
1	Płyta montażowa			1
2	Kołek rozporowy			8
3	Wkręt samogwintujący 'A' ST 3,9 x 25			8
4	Uszczelka			1
5	Złącze instalacji ściekowej			1
6	Zespół rury łączącej	Elementy instalacji cieczy	∅ 6.35 (< 6.0 kW model)∅ 9.53 (> 6.0 kW model)	Nie wchodzą w skład dostawy
		Elementy instalacji gazowej	∅ 9.53 (< 3.5 kW model)
			∅ 12.7 (≥ 3.5 kW model)∅ 16.0 (≥ 6.0 kW model)
7	Pilot zdalnego sterowania			1
8	Wkręt samogwintujący 'B' ST 2,9 x 10			2
9	Uchwyt pilota zdalnego sterowania			1
10	Wireless smart kit (*z wyjątkiem SJA2519 - S5225B)			1

UWAGA!

Za wyjątkiem wymienionych wyżej części, zakup pozostałych części niezbędnych do montażu jest obowiązkiem nabywcy klimatyzatora.

Rys. 1

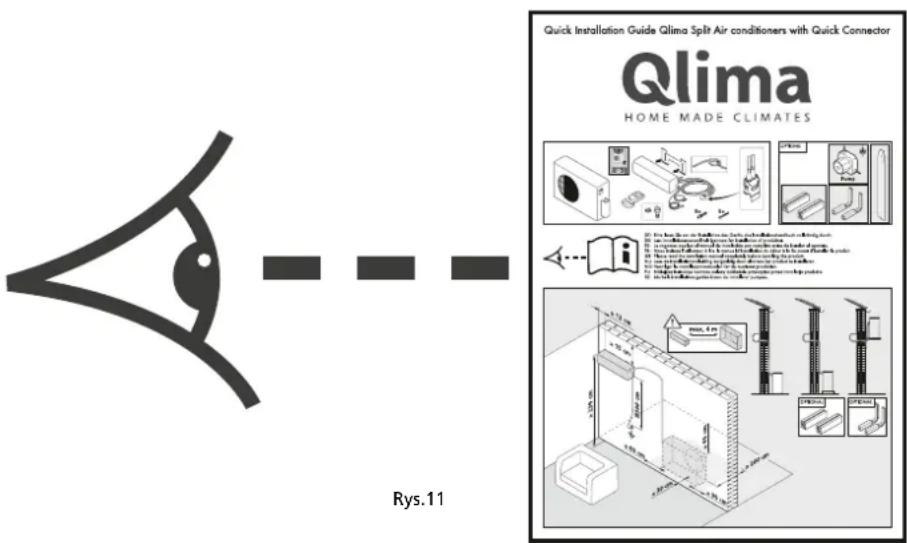

UWAGA

Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od wyglądu zakupionego klimatyzatora.

3. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-ZATORA (w modelach SC42xx & SC52xx)

a. Określić miejsce, w którym część wewnętrzna i zewnętrzna mogą zostać zainstalowane. Patrz rozdział 5 i 6.

UWAGA

• Należy uwzględnić miejsce, do którego może zostać odprowadzona woda kondensacyjna.
• Odległość pomiędzy częścią wewnętrzną a zewnętrzną może wynosić maksymalnie 4 metry ze względu na długość przewodów.

b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1

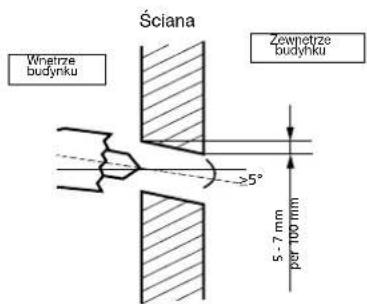

c. Wywiercić otwór na zewnątrz, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2
d. Przeprowadzić przewody części wewnętrznej przez otwór w ścianie i zawiesić część wewnętrzną, przy użyciu haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest dobrze zamocowane. Na razie nie zamykać dolnych haków.

Zestaw przewodów, które są połączone z częścią wewnętrzna, jest ciężki. Nigdy nie wolno pozwolić, aby zestaw przewodów luźno zwiśał z części wewnętrznej. Podczas montażu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewody części wewnętrznej oraz przewody z zestawu mogą się łatwo wygiąć a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprofesjonalnej instalacji, nie podlegają gwarancji.

Przy zginaniu przewodów czynnika chłodniczego umieszczonych z tyłu urządzenia wskazana jest szczególna ostrożność! Przewody te są wykonane z miedzi. Wielokrotne zginanie zaznaczonej ich części może doprowadzić do pękania miedzi, co jest następstwem procesu fizycznego. Pęknięcia mogą być z kolei przyczyną wycieku czynnika chłodniczego, co nie jest objęte gwarancją. Zobacz ilustracja 2.

e. Przeprowadzić rurę wody kondensacyjnej przez otwór w ścianie oraz podłączyć ją do węża, który jest zamocowany do części wewnętrznej. Patrz rozdział 9.1.

WSKAZÓWKA

Rurę wody kondensacyjnej można łatwo założyć, pociągając wewnętrzną jednostkę u dołu na około 5 cm od ściany oraz czasowo wypełniając tę przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

f. Należy także zamknąć dolne haki części wewnętrznej na hakach płyty montażowej.

h. Włożyć 2. część zewnętrzna. Patrz rozdział 5.2

i. Połączyć złącze typu „quick connector” ze złączem znajdującym się na części zewnętrznej. Następnie podłączyć przewód prądowy z przewodem uziemiającym, znajdującym się między częścią wewnętrzną a zewnętrzną. Patrz rozdział 8.

i. Sprawdzić klimatyzator pod kątem ewentualnych wycieków czynnika chłodniczego. Patrz rozdział 13.

k. Sprawdzić, czy klimatyzator został prawidłowo zainstalowany.

I. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S5148 - SC5148) powinny zostać bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod katem prawidłowego funkcjonowania. Patrz rozdział 11.1

4. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-ZATORA (w modelach S42xx & S52xx(B) & SJA2519)

a. Określić miejsce, w którym część wewnętrzna i zewnętrzna zostaną zainstalowane. Patrz rozdział 5 & 6

b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1.

c. Wywiercić na zewnątrz otwór, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2.

d. Zawiesić część wewnętrzną za pomocą haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy urządzenie jest właściwie zamocowane. Na razie nie zamykać dolnych haków.

UWAGA

W przypadku wylotu przewodów z tyłu po prawej stronie należy, jednocześnie z zawieszeniem części wewnętrznej przeprowadzić przewody przez wywiercony otwór.

e. Przeprowadzić przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej przez otwór w ścianie.

WSKAZÓWKA

Przewody rurowe, przewód prądowy oraz rurę wody kondensacyjnej można łatwo założyć, pociągając wewnętrzną jednostkę od dołu na około 5 cm od ściany oraz czasowo wypełniając tę przestrzeń materiałem wypełniającym, tak aby urządzenie nie opadało na ścianę (patrz rys. 3).

f. Podłączyć przewody czynnika chłodniczego, przewody prądowe oraz rurę spustową wody kondensacyjnej do części wewnętrznej. Patrz rozdział 8.2, 9, 10 & 11.2.
g. Włożyć część zewnętrzną. Patrz rozdział 5.2.
h. Połączyć przewody oraz przewód prądowy z częścią zewnętrzną. Patrz rozdział 11.2
i. Opróżnić obieg chłodniczy. Patrz rozdział 12.
j. Sprawdzić obieg chłodniczy pod kątem wycieków. Patrz rozdział 13.
k. Sprawdzić, czy całe urządzenie zostało prawidłowo zainstalowane.
I. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania (modele S(C)5148 powinny zostać bezpośrednio podłączone do źródła zasilania bez używania wtyczki) oraz sprawdzić klimatyzator pod kątem prawidłowego funkcjonowania. Patrz rozdział 15.

Rys. 3

5. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ I ZEWNĘTRZNEJ

5.1 MONTAŻ jednostka wewnętrzna (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

• Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.
• Należy wybrać miejsce, w którym przed lub wokół urządzenia nie ma przeszkód.
• Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.
• Nie należy montować jednostki w pobliżu drzwi.
• Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki (patrz rys. 4).

- Należy użyć detektora w celu wykrycia przewodów i/lub kabli elektrycznych. Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i innych obiektów w ścianach.

- Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra od podłogi (patrz rys. 4).

- Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu. (patrz rys. 4).

- Jednostka wewnętrzna musi być zawieszona w pozycji poziomej.

- Przy ustalaniu miejsca umieszczenia części wewnętrznej należy uwzględnić możliwe miejsca na część zewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dla modeli SC42xx & SC52xx: Przewód ma 4 metry długości.

Dla modeli S42xx & S52xx(B) & SJA2519: Maksymalna długość przewodu między częścią

wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 30 metrów dla urządzeń o mocy do > 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 8 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do > 6,0 kW.

Rys. 4

5.2 Montaż jednostka zewnętrzna (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

- Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej podstawie.

WSKAZÓWKA

Należy pamiętać, że jednostka zewnętrzna wydaje dźwięk podczas pracy, co może powodować naruszenie lokalnych wymogów prawnych. Odpowiedzialność za sprawdzenie i dopilnowanie, aby urządzenie było w pełni zgodne z wymogami prawa lokalnego, spoczywa na użytkowniku.

- Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.

- Należy uwzględnić masę klimatyzatora.

Gdy nad jednostką zewnętrzną zbudowany jest daszek mający chronić ją przed bezpośrednim oświetleniem słonecznym lub przed deszczem należy dopilnować, aby nie utrudniało to odprowadzania ciepła ze skraplacza.

- Należy dopilnować, aby odstęp z tyłu i z lewej strony jednostki wynosił ponad 30 cm. Z przodu jednostki należy pozostawić ponad 200 cm odstęp, a od strony przyłączy (z prawej strony) – ponad 60 cm. (Patrz rys. 5)

- Jednostka zewnętrzna musi być zawieszona w pozycji poziomej.

- Przy ustalaniu miejsca umieszczenia części zewnętrznej należy uwzględnić możliwe miejsca na część wewnętrzną. Część wewnętrzna i zewnętrzna muszą zostać połączone ze sobą za pomocą przewodów i kabli.

UWAGA

Dla modeli SC42xx & SC52xx: Przewód ma 4 metry długości.

Dla modeli S42xx & S52xx(B) & SJA2519: Maksymalna długość przewodu między częścią

wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna długość przewodu między częścią wewnętrzną a zewnętrzną wynosi 30 metrów dla urządzeń o mocy do > 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 8 metrów dla urządzeń o mocy do 6,0 kW. Maksymalna różnica wysokości między częścią wewnętrzną a zewnętrzną wynosi 20 metrów dla urządzeń o mocy do > 6,0 kW.

- Nie należy umieszczać zwierząt, roślin, ani innych przeszkód na wlocie ani na wylocie powietrza.

- Zawsze należy umieszczać klimatyzator w łatwo dostępnym miejscu.

- Należy zapoznać się z wymogami prawa lokalnego dotyczącymi montażu urządzeń klimatyzacyjnych.

- W przypadku miejsca montażu wystawionego na silny wiatr, jak np. nad morzem, należy dopilnować, aby wentylator działat prawidłowo, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpyłowej lub ekranu (patrz rys. 6).

Rys. 6

• Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub na ścianach zewnętrznych, może to spowodować nadmierny hałas i drgania
• Należy się upewnić, że część zewnętrzna może zostać ustawiona na stabilnym podłożu.

UWAGA

W razie konieczności zawieszenia instalacji, wspornik instalacyjny powinien być zgodny ze wszystkimi wymaganiami technicznymi. Ściana montażowa powinna być wystarczająco wytrzymała lub należy podjąć działania mające na celu jej wzmocnienie. Połączenia między wspornikiem a ścianą oraz wspornikiem a klimatyzatorem powinny być mocne, stabilne i niezawodne. W przypadku jakichkolwiek wątpliwości lub niepewności, nie należy montować urządzenia, ale należy zlecić przeliczenie i zaprojektowania wspornika doświadczonemu konstruktorowi.

6. MOŻLIWOŚCI ZAINSTALOWANIA PRZEWODÓW CZĘŚCI WEWNĘTRZNEJ W CZĘŚCI ZEWNĘTRZNEJ

• Przewody mogą być podłączone wylotem skierowanym do lewej albo prawej strony jednostki wewnętrznej. W tym celu należy wyjąć lewą albo prawą płytkę bezpieczeństwa. Patrz rysunek 7.
• Przewody mogą być podłączone wylotem skierowanym w prawą albo lewą stronę. Patrz rysunek 7.

Lewa rura
Rys. 7

7. MONTAŻ PŁYTY INSTALACYJNEJ ORAZ PRZEPROWADZENIE PRZEWODÓW

7.1 Montaż płyty instalacyjnej części wewnętrznej.

OSTRZEŻENIE

Przed wywierceniem wymaganych otworów w ścianie należy wyszukać przewody prądowe i kable za pomocą lokalizatora przewodów, aby uniknąć wystąpienia niepotrzebnych uszkodzeń ściany oraz spowodowania niebezpiecznych sytuacji.

a. Założyć poziomo płytę instalacyjną ① na odpowiednio wytrzymalej ścianie i zachować przestrzeń wokół płyty instalacyjnej. Patrz rysunek 8.
2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem ⑧ otwo- rów o średnicy 5 mm. Założ kołki rozporowe ②, odpowiednie dla wkrętów montażowych ③.
3. Zamocuj płytę montażową ① na ścianie ośmioma ⑧ wkrętami typu „A” ③.

UWAGA

Przyłoż płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany, odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary są w mm).

Prawidłowe położenie płyty montażowej

Rys. 8

S(C)5225(B)/S(C)4225

7.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i przewód prądowy.

a. Ustal położenie otworu według schematu przedstawionego na rys. 9. Wywierć jeden (1) otwór (≥ 85 mm = SC42xx & SC52xx / ≥ 65 mm = S42xx & S52xx(B) & SJA2519) pod kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie to wlewaniu się wody do środka (rys. 10).
b. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.

Rys. 10

8. PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO

8.1 Podłączanie i odłączanie przewodów czynnika chłodniczego (w modelach SC42xx & SC52xx)

UWAGA

Podłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może zostać przeprowadzone wyłącznie przez uprawnionego montera.

UWAGA

Zestaw przewodów, które są połączone z częścią wewnętrzną, jest ciężki. Nigdy nie wolno pozwolić, aby zestaw przewodów luźno zwiśał z części wewnętrznej. Podczas montażu części wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewody części wewnętrznej oraz przewody zestawu mogą się łatwo wygiąć a nawet złamać. Uszkodzenia przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprofesjonalnej instalacji, nie podlegają gwarancji.

UWAGA

Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i rękawice. Przewody zostały fabrycznie podłączone do części wewnętrznej. Aby dowiedzieć się, jak podłączyć kable oraz przewód prądowy do części zewnętrznej, należy przeczytać „quick installation quide”.

Koniec przewodu czynnika chłodniczego o długości 20 cm, znajdujący się w pobliżu złącza, musi być wyprostowany. Zgięcie go może spowodować wyciek czynnika chłodniczego, co również nie jest objęte gwarancją.

Rys. 12

UWAGA

Odłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może zostać przeprowadzone wyłącznie przez uprawnionego montera.

Aby rozłączyć obie części złącza:

Krok 1: Wyłącz zasilanie klimatyzatora i wyciągnij przewód zasilający zasilania z gniazda ściennego.

Krok 2: Zaczekać pięć minut, aż ciśnienie w przewodzie między częścią wewnętrzną i zewnętrzną zostanie wyrównane.

Krok 3: Pociągnij dźwignię męskiej części złącza do góry, w kierunku(PC)(PC)j części złącza maksymalnie do tyłu.

Krok 4: Wciągnij tuleję rozprężną na żeńskiej części złącza w celu zwolnienia męskiej części złącza.

Krok 5: Aby zabezpieczyć i chronić przed kurzem, ponownie założ nasadkę ochronną i zaślepkę.

8.2 Podłączanie przewodów czynnika chłodniczego (w modelach S42xx & S52xx(B) & SJA2519)

a. Na końcówki przewodów założyć rozszerzenie, tak zwane „flare” z nakrętką lub podobnym złączem gwintowym.

b. Część wewnętrzna: najpierw ręcznie zakręcić nakrętkę na przewodach części wewnętrznej, a następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.

c. Część zewnętrzna: ręcznie zakręcić nakrętkę na złączach kranów części zewnętrznej, a następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.

Rys. 13

d. Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów złącznych i nakrętek.

Buiten-diameter	Aanhaalmoment (N.cm)	Extra aanhaalmoment (N.cm)
∅ 6.35	1500(153kgf.cm)	1600(163kgf.cm)
∅ 9.53	2500(255kgf.cm)	2600(265kgf.cm)
∅ 12.7	3500(357kgf.cm).	3600(367kgf.cm)
∅ 16.0	4500(459kgf.cm).	4700(479kgf.cm)

e. Zaizolować punkty podłączenia w części wewnętrznej za pomocą materiału izolacyjnego w celu zabezpieczenia przed wodą kondensacyjną.

f. Owinąć taśmą przewody rurowe, przewód łączący i rurę spustową, które znajdują się z tyłu części wewnętrznej, tak aby powstał mocny pęk. To ułatwi montaż części wewnętrznej na płycie montażowej.

UWAGA

Przewody miedziane muszą być indywidualnie izolowane.

UWAGA

Podczas zginania rur należy zachować najwyższą ostrożność. Zawsze pamiętać o tym, aby rury były zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować: wymienić cały przewód albo zgiętą część, inaczej może dojść do wycieku czynnika chłodniczego oraz do uszkodzenia klimatyzatora.

9. PODŁĄCZENIE SPUSTU WODY KONDENSACYJNEJ (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

9.1 Podłączenie spustu wody kondensacyjnej części wewnętrznej.

Podłączyć dostarczoną rurę wody kondensacyjnej do złącza jednostki wewnętrznej, przesuwając ją przez cewkę rury jednostki wewnętrznej. Upewnić się, że rura wody kondensacyjnej znajduje się pod spadkiem i nie należy zawieszać końcówek rury w wodzie. Patrz rysunek 15.

Rura wody kondensacyjnej musi zawsze przebiegać pod przewodami czynnika chłodniczego, aby zapobiec przelaniu się wody kondensacyjnej ze zbiornika.

PRZESTROGA

• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy. Umieszczenie przewodu u góry może spowodować przepelnienie zbiornika ściekowego wewnątrz jednostki.
• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze spadkiem na całej długości.

Nie należy wkładać końcówki przewodu ściekowego do wody.

Nie należy blokować przepływu wody przez prowadzenie przewodu do góry.

Rys. 15

9.2 Podłączenie spustu wody kondensacyjnej części zewnętrznej

Założyć pierścień uszczelniający na rurę odpływową, następnie wsadź złącze ściekowe do otworu w wanience ściekowej pod jednostką zewnętrzną, obróć o 90, aby je zamocować. Do złącza ściekowego podłącz prze- wód ściekowy (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę powstającą podczas pracy klimatyzatora w trybie grzania. Patrz rysunek 16.

Rys. 16

10. PRACE ELEKTRYCZNE

• Podłączyć klimatyzator do osobnej grupy. Upewnić się, że grupa ta została zabezpieczona przy użyciu właściwego bezpiecznika. Patrz poniższa tabela.
• Dostarczane napięcie zasilania musi być w zasięgu 95%\~105% nominalnego napięcia podanego na tabliczce znamionowej.
• W obwodzie zasilania należy zainstalować zabezpieczenie przeciwupływowe (ziemnozwarciowe) oraz wyłącznik zasilania.
• Zapewnić, aby klimatyzator był dobrze uziemiony.
• Podłącz przewody elektryczne zgodnie z dołączonym schematem połączeń znajdującym się na panelu jednostki zewnętrznej. Patrz rozdział 11.
• Cała instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elektrycz- nymi i powinna być zainstalowana przez uprawnione osoby.

Model Zasilanie		Znamionowy prąd wejściowy (Wyłącznik/ bezpiecznik)	Przekrój przewodu zasilającego
≤ 3,5 kW 230V~50Hz 16A 2,5 mm			^2
> 3,5 kW 230V~50Hz 16A slow 2,5 mm			^2

UWAGA!

Napięcie zasilania powinno odpowiadać napięciu znamionowemu klimatyzatora.

11. PODŁĄCZENIE PRZEWODÓW PRĄDOWYCH

11.1 Podłączenie przewodów prądowych (w modelach SC42xx & SC52xx)

a. 4,5-Metrowy kabel do połączenia elektrycznego pomiędzy jednostką wewnętrzna i zewnętrzną dostarczany w komplecie i wchodzi w zestaw wypełniający przewód orurowania chłodniczego.
b. Kabel elektryczny dostarczany jest wraz ze szybkozłączem.
c. Jednostka zewnętrzna również wyposażona jest elektryczne szybkozłącze.

d. Verwijder het afdekplaatje van het klemmenbord van de buitenunit door de schroef los te draaien.
e. Włożyć łącznik części wewnętrznej do łącznika części zewnętrznej oraz przymocować kabel do kostki przyłączeniowej za pomocą zacisku kablowego.
f. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przy- mocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu

g. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia. Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone a nawet spowodować pożar.

11.2 Podłączanie przewodów prądowych (w modelach S42xx & S52xx(B) & SJA2519)

a. Najpierw podłączyć kabel części wewnętrznej.
b. Przewód zasilający jednostkę wewnętrzną/zewnętrzną powinien być typu H07RN-F.
c. Aby móc podłączyć kabel do kostki przyłączeniowej części wewnętrznej: zdjąć panel przedni oraz nakładkę z listew zaciskowych, które znajdują się po prawej stronie części wewnętrznej. Patrz rysunek 19.

Rys. 19

d. Kabel może zostać poprowadzony do listew zaciskowych z tyłu części wewnętrznej.

e. Przytwierdzić kable prądowe do listew zaciskowych we właściwym miejscu. Patrz rysunek 20.

f. Następnie podłączyć kabel części zewnętrznej. W tym celu zdjąć nakładkę z listew zaciskowych części zewnętrznej.

g. Podłączyć kabel zasilania do listew zaciskowych. Patrz rysunek 21. Kable podłączyć w taki sposób, aby pozycja przewodów była zgodna z podłączeniem kabli w części wewnętrznej (litery L N S, kabel uziemienia oraz dla modeli o mocy > 6,0 kW cyfry 1 + 2).

h. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przy-mocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu 📋.

i. W modelach o mocy do 6,0 kW kabel zasilający jest fabrycznie podłączony do wewnętrznej części urządzenia. W przypadku modeli o mocy > 6,0 kW kabel zasilający należy podłączyć samodzielnie do części zewnętrznej (nie jest dostarczany z urządzeniem).

j. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.

UWAGA

W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.

W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia. Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone a nawet spowodować pożar.

do jednostki zewnętrznej

S42xx - S52xx(B) & SJA2519

Powietrze i wilgoc zalegające w instalacji czynnika ch, odzacego, np. po montazu, moga przyniesc niepoza-dane skutki lub spowodowac następujące uszkodzenia:

• Wzrost ciśnienia w układzie.
• Wzrost prądu roboczego.
- Spadek wydajności chłodzenia lub grzania.
- Wilgoć w instalacji czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne.
- Obecność wody może prowadzić do korozji elementów instalacji chłodzenia.
- Uszkodzenie spreżarki.

Urządzenie wewnętrzne oraz przewody znajdujące się pomiędzy urządzeniem wewnętrznym a zewnętrznym muszą być zawsze opróżnione, aby usunąć wodę i powietrze z układu.

UWAGA

Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Opróżnienie przewodów czynnika chłodniczego oraz urządzenia wewnętrznego może zostać przeprowadzone wyłącznie przez montera uprawnionego w zakresie klimatyzatorów.

13. KONTROLA UKŁADU CHŁODNICZEGO POD KĄTEM SZCZELNOŚCI (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

UWAGA

Kontrola szczelności przewodów czynnika chłodniczego oraz części wewnętrznej klimatyzatora musi zostać wykonana zgodnie z wymogami obowiązującymi w danym kraju. Kontrola szczelności przewodów czynnika chłodniczego oraz części wewnętrznej może zostać przeprowadzona wyłącznie przez uprawnionego montera.

Możliwości kontroli klimatyzatora pod kątem szczelności

• Wodą z mydłem: W celu sprawdzenia szczelności przyłączy instalacji, należy miękką szczoteczką nanieść wodę z mydłem lub płynny, neutralny detergent na połączenia jednostki wewnętrznej lub zewnętrznej. Pojawienie się pęcherzyków świadczy o tym, że instalacja jest nieszczelna.
• Specjalny wykrywacz przecieków: Do sprawdzenia szczelności użyć wykrywacza przecieków.

14. UZUPEŁNIANIE CZYNNIKA CHŁODNICZEGO W PRZYPADKU PRZEWODÓW O DŁUGOŚCI 5 METRÓW.

UWAGA

Uzupełnianie czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z przepisami prawa obowiązującymi w danym kraju. Uzupełnianie czynnika chłodniczego może zostać przeprowadzone wyłącznie przez uprawnionego montera.

Klimatyzator jest fabrycznie wyposażony w ilość czynnika chłodniczego odpowiednią do przewodów o długości maksymalnie 5 metrów.

Jeżeli przewody czynnika chłodniczego mają długość przekraczającą 5 metrów, klimatyzator musi być wyposażony w dodatkową ilość czynnika chłodniczego.

Zestawienie ilości czynnika chłodniczego, jakie należy uzupełnić.

Model	W przypadku przewodów o długościpowyżej 5 metrów.Dodatkowe uzupełnienie w gramach na metr
2.5 – 2.6 kW 20
3.1 – 3.6 kW 20
4.8 – 5.4 kW 20

Tabel 2

Należy używać czynnika chłodniczego wyłącznie takiego rodzaju jaki został podany na tabliczce znamionowej.

15. TESTOWE URUCHOMIENIE INSTALACJI (w modelach S42xx, S52xx(B) & SJA2519, SC42xx & SC52xx)

Próbę działania należy wykonać po zakończeniu sprawdzania bezpieczeństwa instalacji elektrycznej. Próba działania powinna trwać dłużej niż 30 minut.

Podczas próby działania sprawdź, czy wszystkie funkcje działają prawidłowo. Sprawdź szczególnie, czy odprowadzanie ścieków z jednostki wewnętrznej odbywa się bez problemów.

VIKTIG ANMÄRKNING:
