TM16105 - Zmywarka Wysokociśnieniowa Tryton - Bezpłatna instrukcja obsługi

Typ urządzenia	Myjka ciśnieniowa wysokociśnieniowa
Marka	Tryton
Model	TM16105
Moc zasilania	1650 W
Napięcie znamionowe	230 V / 50 Hz
Ciśnienie robocze	7 MPa (70 bar)
Maks. dopuszczalne ciśnienie	10,5 MPa (105 bar)
Przepływ wody (znamionowy)	5,7 l/min
Maks. przepływ wody	7,1 l/min
Maks. temperatura wody na wejściu	50°C
Maks. ciśnienie na wejściu	0,4 MPa (4 bar)
Długość przewodu zasilającego	5 m
Długość węża wysokociśnieniowego	5 m
Masa netto	10,5 kg
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony	IPX5 (ochrona przed bryzganiem)
Poziom ciśnienia akustycznego (LpA)	76 dB(A)
Poziom mocy akustycznej (LwA)	93 dB(A)
Materiał obudowy	Tworzywo sztuczne, stal
Rodzaj silnika	Szczotkowy
Funkcje dodatkowe	Regulacja ciśnienia, regulacja strumienia, zbiornik na detergent
Przeznaczenie	Gospodarstwo domowe, czyszczenie narzędzi, pojazdów, tarasów itp.
Akcesoria w zestawie	Pistolet natryskowy, przedłużacz lancy, lanca wachlarzowa, wąż wysokociśnieniowy, uchwyt na akcesoria, przyrząd do czyszczenia dyszy
Zakres temperatury pracy	+5°C do +50°C

Często zadawane pytania - TM16105 Tryton

Jak uruchomić myjkę ciśnieniową Tryton TM16105?

Upewnij się, że urządzenie jest prawidłowo złożone, podłącz wodę (ciśnienie 0,01-0,4 MPa) oraz przewód zasilający. Odblokuj zaczep zabezpieczający w pistolecie, włącz wyłącznik główny w pozycję 'I' i pociągnij dźwignię spustową. Pamiętaj, aby w ciągu 1-2 minut uruchomić przepływ wody, inaczej może dojść do przegrzania.

Jakie środki czyszczące mogę stosować w myjce?

Należy używać wyłącznie detergentów przeznaczonych do myjek ciśnieniowych, zgodnie z ich instrukcją. Zabrania się stosowania rozpuszczalników, kwasów, acetonu lub innych agresywnych chemikaliów, które mogą uszkodzić urządzenie.

Jak wyregulować ciśnienie i strumień wody?

Użyj lancy wachlarzowej z regulacją ciśnienia (3). Obróć pierścień regulacji ciśnienia (24), aby stopniowo zmieniać ciśnienie od 'MIN' do 'MAX'. Aby zmienić strumień z płaskiego na punktowy, przekręć pierścień regulacji strumienia (23). Dostosuj odległość i ciśnienie do czyszczonej powierzchni.

Co zrobić, gdy myjka nie wytwarza ciśnienia?

Sprawdź ustawienia regulacji na lancy. Odpowietrz urządzenie: włącz bez podłączonego węża wysokociśnieniowego, aż z wylotu zacznie wypływać woda bez pęcherzyków. Następnie podłącz wąż. Oczyść sitko w przyłączu wody. Sprawdź szczelność i drożność przewodów.

Jak prawidłowo zakończyć pracę myjki?

Zwolnij dźwignię spustową, wyłącz urządzenie wyłącznikiem głównym (pozycja 'O'), odłącz od zasilania. Zakręć kran, odłącz wąż wodny. Naciśnij kilkakrotnie dźwignię spustową, aby usunąć ciśnienie. Zablokuj dźwignię zaczepem. Rozłącz elementy, osusz i przechowuj w suchym miejscu.

Jak czyścić dyszę wysokociśnieniową?

Zatrzymaj urządzenie i odłącz lancę. Użyj przyrządu do czyszczenia dyszy (11), aby usunąć zator. Przepłucz dyszę wodą od końca. Uwaga: przyrząd stosuj tylko po odłączeniu lancy.

Jak przechowywać myjkę zimą?

Opróżnij zbiornik detergentu, włącz urządzenie na maks. 1 minutę bez podłączonego węża i wody, aby usunąć wodę z układu. Przechowuj w ogrzewanym pomieszczeniu, niedostępnym dla dzieci. Unikaj mrozu – woda resztkowa może zniszczyć urządzenie.

Jakie środki bezpieczeństwa należy zachować podczas użytkowania?

Nie kieruj strumienia na ludzi, zwierzęta, urządzenia elektryczne ani na siebie. Noś okulary ochronne i ochronniki słuchu. Używaj tylko na stabilnym podłożu. Nie używaj w deszczu lub burzy. Stosuj przedłużacze przeznaczone do użytku na zewnątrz.

Co zrobić, gdy myjka przestaje działać podczas pracy?

Sprawdź, czy nie zadziałało zabezpieczenie termiczne – odczekaj, aż ostygnie. Upewnij się, że dopływ wody jest stały (praca na sucho >2 minuty uszkadza urządzenie). Sprawdź przewody i wtyczkę. W razie potrzeby skontaktuj się z autoryzowanym serwisem.

Jak zamontować akcesoria do myjki?

Zamontuj uchwyty na przewód (6) i akcesoria (5) zgodnie z rysunkiem B. Przykręć wąż wysokociśnieniowy do pistoletu (klucz 17 mm) i do wylotu (ręką). Włóż przedłużacz lancy do pistoletu, obróć o 90°. Następnie włóż lancę wachlarzową do przedłużacza i zablokuj obrotem.

INSTRUKCJA OBSŁUGI TM16105 Tryton

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania lub dla następnego użytkownika.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

OSTRZEŻENIA DOT YCZĄCE BEZPIECZEŃST WA UŻYTKOWANIA URZĄDZENIA:

UWAGA! Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

■ Bezpieczeństwo elektryczne

a) Przed każdym zastosowaniem sprawdzić czy przewód zasilający lub wtyczka nie są uszkodzone. Nie używać urządzenia z uszkodzonym przewodem lub wtyczką. W przypadku uszkodzenia przewodu zasilającego niezwłocznie zlecić jego wymianę przez autoryzowany serwis lub wykwalifikowaną osobę w celu uniknięcia zagrożenia.

b) Urządzenie posiada II klasę ochronności - jest podwójnie izolowane i nie może być uziemione.

c) Używaj wyłącznie przedłużaczy, które są przeznaczone do użytku na zewnątrz. Przedłużacz należy zawsze całkowicie odwijać z bębna kablowego, aby zapobiec przed przegrzaniem przewodu.

d) Używaj wyłącznie przedłużaczy, które są przystosowane do napięcia zasilania nie mniej niż napięcie znamionowe urządzenia. Nieodpowiednie przedłużacze mogą być niebezpieczne. Nie należy używać uszkodzonych przedłużaczy. Przed użyciem należy sprawdzić przedłużasz i jeżeli jest uszkodzony wymienić go.

e) Wszystkie części przewodzące prąd w miejscu pracy urządzenia muszą być zabezpieczone przed tryskającą wodą. Połączenie przewodu zasilającego i przedłużacza nie może leżeć w wodzie. Wtyk i gniazdo stosowanego przedłużacza muszą być wodoszczelne.

f) Aby zmniejszyć ryzyko porażenia prądem, nie należy uruchamiać i obsługiwać maszyny w czasie deszczu lub burzy. W przypadku przedostania się do urządzenia wody, wzrasta ryzyko porażenia prądem elektrycznym.

g) Nigdy nie dotykać wtyczki ani gniazdka mokrymi rękami.

h) Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia urządzenia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części.

Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

■ Bezpieczeństwo w miejscu pracy

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.

b) Nie należy używać urządzenia w środowiskach wybuchowych, tworzonych przez łatwopalne ciecze, gazy lub pyły.

Podczas użytkowania w obszarach zagrożonych (np. na stacjach benzynowych) należy przestrzegać stosownych przepisów bezpieczeństwa.

c) Niebezpieczeństwo wybuchu! Nie rozpyłać cieczy palnych. Zaliczają się do nich np. benzyna, rozpuszczalnik do farb lub olej grzewczy. Mgła powstała podczas rozpyłania jest łatwopalna, wybuchowa i trująca.

d) W przypadku niewłaściwego użycia strumień wody pod ciśnieniem może być niebezpieczny. Nie wolno kierować strumienia na ludzi, zwierzęta, czynny osprzęt elektryczny ani na samo urządzenie.

e) Nie należy używać urządzenia jeżeli w zasięgu przebywają inne osoby, chyba że noszą odzież ochronną.

f) Nie należy uruchamiać i obsługiwać maszyny w miejscu zbyt zimnym, aby zapobiec zamarznięciu urządzenia.

g) Nie czyścić strumieniem przedmiotów zawierających materiały szkodliwe dla zdrowia, np. azbest.

h) Mycie, podczas którego powstają ścieki zawierające olej, np. mycie silnika lub podłogi samochodu, dozwolone jest tylko w myjniach wyposażonych w separator oleju.

■ Bezpieczeństwo osobiste

a) Myjki wysokociśnieniowe nie mogą być użytkowane przez dzieci i personel niewykwalifikowany.

b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia. Nie należy używać urządzenia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy może spowodować poważne osobiste obrażenia.

c) Użytkownik ma obowiązek używania urządzenia zgodnie z jego przeznaczeniem. Nie należy kierować strumienia na siebie lub innych w celu czyszczenia ubrań lub obuwia.

d) W celu ochrony przed rozpryskującą się wodą lub brudem należy nosić odpowiednią odzież ochronną. Zawsze zakładać okulary ochronne iochronniki słuchu

e) Nie używać myjki ciśnieniowej z drabiny, rusztowania oraz innych niestabilnych pozycji. Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad urządzeniem w sytuacjach nieprzewidywalnych.

■ Prawidłowe użytkowanie i troska o urządzenie

a) To urządzenie zostało zaprojektowane do używania ze środkami czyszczącymi dostarczanymi lub zalecanymi przez producenta. Stosowanie innych środków czyszczących lub

chemikaliów może niekorzystnie wpłynąć na bezpieczeństwo maszyny. Nigdy nie zasiłać myjki rozpuszczalnikami, kwasami, acetonem, ponieważ są one agresywne dla materiałów zastosowanych w urządzeniu.

b) Nie używać urządzenia przy temperaturach poniżej 5° C.
c) Węże wysokociśnieniowe, elementy wyposażenia i złączki są istotne dla bezpieczeństwa urządzenia. Używaj tylko węży wysokociśnieniowych, elementy wyposażenia i złącza zalecane przez producenta.
d) Nie używaj urządzenia, jeśli przewód zasilający lub ważne części urządzenia, np. urządzenia zabezpieczające, węże ciśnieniowe, pistolet natryskowy, są uszkodzone.
e) Aby zapewnić bezpieczeństwo urządzenia, należy używać oryginalnych części zamiennych od producenta lub zatwierdzonych przez producenta.
f) NIGDY NIE POZOSTAWIAJ MYJKI BEZ NADZORU. Przy dłuższych przerwach w pracy należy wyłączyć urządzenie przy użyciu wyłącznika głównego albo wyjąć wtyczkę z gniazdka.
g) Gdy urządzenie działa, należy utrzymać stały dopływ wody. Bez obiegu wody może dojść do uszkodzenia maszyny.

PRZEZNACZENIE URZĄDZENIA:

Myjka ciśnieniowa jest wysokociśnieniowym urządzeniem czyszczącym, przeznaczonym wyłącznie do zastosowania w gospodarstwach domowych do czyszczenia narzędzi, maszyn, pojazdów, budynków, fasad, tarasów, narzędzi ogrodowych itp. za pomocą strumienia wody pod dużym ciśnieniem (w razie potrzeby z dodatkiem środków czyszczących).

Eksploatacja urządzenia powinna odbywać się w temperaturze pomiędzy +5 i +50 stopni Celsjusza.

To urządzenie zostało zaprojektowane tylko do użycia czystej wody do czyszczenia. Nie należy używać wody brudnej, zawierającej piasek bądź substancje chemiczne, ponieważ mogą one wpłynąć na szybsze zużycie się urządzenia.

Każde użycie myjki niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Do zgodnego z przeznaczeniem zastosowania należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi. Osoby, które obsługują i konserwują urządzenie, muszą się zapoznać z tymi wskazówkami, oraz należy je pouczyć o możliwych niebezpieczeństwach.

Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).

Należy stosować się do pozostałych ogólnych zasad z dziedziny medycyny pracy i techniki bezpieczeństwa.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie myjki dotyczy także konserwacji, składowania, transportu i napraw.

Myjka może być naprawiana wyłącznie w punktach serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione.

KOMPLETACJA:

• Myjka ciśnieniowa - 1szt.
• Pistolet natryskowy - 1szt.
- Przełdciątżacz lancy
• Lanca wachlarzowa z regulacją ciśnienia - 1szt.
• Uchwyt na akcesoria - 1szt.
• Uchwyty na przewód zasilający - 2szt.
• Wążwysokociśnieniowy 5 m
- Adapter węża - 1szt.
- Końcówka ochronna przyłącza wody - 1szt.
• Końcówka ochronnyletisztysokociśnieniowego
• Wkręt mocujący - 1szt.
• Przyrząd do czyszczenia dyszy - 1szt.
- Kartazjwarancyjna
• Instrukcja obsługi-1szt.

OPIS ELEMENTÓW URZĄDZENIA (patrz str.2-3):

Rys. A 1. Pistolet natryskowy

1. Przedłużacz lancy
2. Lanca wachlarzowa z regulacją ciśnienia
3. Wąż wysokociśnieniowy
4. Uchwyt na akcesoria
5. Uchwyty na przewód zasilający
6. Adapter węża
7. Końcówka ochronna przyłącza wody
8. Końcówka ochronnawylotu wysokociśnieniowego
9. Wkręt mocujący
10. Przyrząd do czyszczenia dyszy

Rys.B 12. Przyłącze wody z sitkiem

1. Włącznik/wyłącznik główny
2. Korek zbiornika
3. Zbiornik na środek czyszczący
4. Uchwyt do przenoszenia
5. Uchwyt teleskopowy
6. Przycisk zwalniający uchwyt teleskopowy

Rys.D 19. Wylot wysokociśnieniowy

Rys.F 20. Dźwignia spustowa

Rys.H 22. Dyszawysokociśnieniowa

1. Zaczep zabezpieczający
2. Pierścień regulacji strumienia
3. Pierścień regulacji ciśnienia

DANE TECHNICZNE:

Typ silnika	Szczotkowy
Napięcie nominalne	230 V
Częstotliwość nominalna	50 Hz
Moc pobierana	1650 W
Ciśnienie robocze	7 MPa (70 bar)
Maks. dopuszczalne ciśnienie	10,5 MPa (105 bar)
Ilość pobieranej wody znamionowa	5,7 l/min
Ilość pobieranej wody maksymalna	7,1 l/min
Klasa ochronności	☐ / II
Stopień zabezpieczenia	IPX5
Max. temperatura wody	50°C
Ciśnienie dopływowe maks.	0,4 MPa (4 bar)
Długość przewodu zasilającego	5 m
Poziom ciśnienia akustycznego (LpA)	76 dB(A)
Poziom mocy akustycznej (LwA)	93 dB(A)
Tolerancja pomiaru K_LpK_Lw	3 dB(A)
Średnia wibracja wg EN 60335-2-79( tolerancja pomiaru - 1,5m/s2)	<2,5 m/s2
Masa	10,5 kg

PRZYGOTOWANIE:

Myjka dostarczana w opakowaniu jest częściowo zmontowana. Po rozpakowaniu wyjmij myjkę i wszystkie elementy z pudełka. Sprawdź, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia braków w akcesoriach lub uszkodzeń w transporcie należy zwrócić się do dystrybutora.

Założ niezmontowane elementy zgodnie z instrukcją.

UWAGA: Opakowania foliowe utrzymywać z dala od dzieci. Istnieje niebezpieczeństwo uduszenia.

MONTAZ:

OSTRZEŻENIE: Zawsze zanim rozpoczniesz składanie urządzenia upewnij się, że myjka ciśnieniowa jest wyłączona i odłączona z sieci elektrycznej.

1. Zamontuj uchwyty na przewód zasilający (6) zgodnie z rysunkiem B na stronie 2.
2. Założ uchwyt na akcesoria (5) i zamocuj go za pomocą wkrętu (10) (patrz rys.B).
3. Przykręć nakrętką końcówkę wysokociśnieniowego węża (4) do pistoletu natryskowego (1). W celu dokręcenia użyj 17 mm klucza (klucz nie jest dostarczany w komplecie)(patrz rys. C, str.2).
4. Usuń końcówkę ochronną (9) z wylotu wysokociśnieniowego (19) i przykręć do niego drugi koniec węża wysokociśnieniowego (4) za pomocą konektora. Konektor dokręć tylko ręką, co zapobiegnie przypadkowemu ukręceniu gwintu(patrz rys. D, str.2)
5. Włóż przedłużacz lancy (2) do oporu w pistolet natryskowy (1) i zablokuj, obracając o 90 stopni w kierunku strzałki (patrz rys.E, str.3).
6. Włóż do oporu w przedłużacz lancy (2) lancę wachlarzowa (3) i zablokuj ją, obracając o 90 stopni w kierunku strzałki (patrz rys.E, str.3).
7. Aby zapobiec przypadkowemu włączeniu urządzenia należy zablokować dźwignię spustową (20) za pomocą zaczepu zabezpieczającego (21) (patrzys.F, str.3).

■ Doprowadzenie wody

UWAGA: Urządzenie nie nadaje się do bezpośredniego zastosowania przy sieci wodociągowej pitnej.

Woda, która przepłynęła przez urządzenie uważana jest za niezdatną do picia.

Do użytku przy sieci wodociągowej pitnej należy używać odpowiedniego izolatora przepływu zwrotnego, zgodnie z EN 12729 typ BA (nie jest objęty dostawą).

Izolator jest urządzeniem, służącym do zablokowania powrotu cieczy zanieczyszczonej do głównego wodociągu. Izolator zainstalowany między siecią wodociągową, a wewnętrzną instalacją wodną tworzy

wydzieloną strefę bezpieczeństwa (bufor), chroniącą przed zmieszaniem dwóch rodzajów cieczy, z których jedna może zawierać zanieczyszczenia grożące skażeniem drugiej z nich.

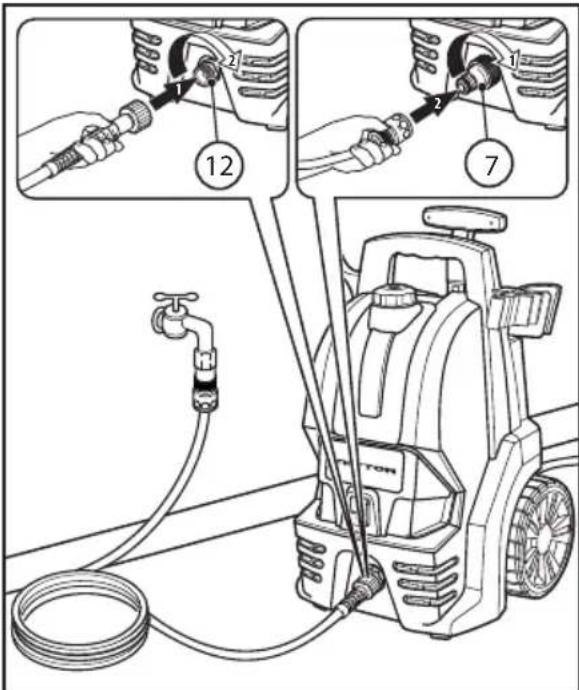

Doprowadzenie wody z kranu

Wartości przyłączenia - patrz: tabliczka znamionowa/dane techniczne. Upewnij się, że ciśnienie wody utrzymuje się między 0,01MPa i 0,4MPa. Przestrzegaj przepisów lokalnego przedsiębiorstwa wodociągowego. Przewód doprowadzający powinien mieć co najmniej 5 m. długości. Nie należy stosować uszkodzonych przewodów doprowadzających wodę.

1. Usuń końcówkę ochronną (8) z przyłącza wody (12) i połącz go wężem wodnym z zasilającym kranem z wodą. W razie potrzeby należy zamontować adapter węża (7).

1. Całkowicie otwórz zasilający kran z wodą.

DZIAŁANIE:

■ Warunki dla stateczności

UWAGA: Przed jakąkolwiek czynnością przy użyciu urządzenia lub przy urządzeniu należy stworzyć warunki dla jego stateczności, w celu uniknięcia wypadków względnie uszkodzeń.

Stateczność urządzenia jest zagwarantowana, gdy stoi ono pionowo na równej powierzchni.

■ Uruchamianie:

1. Upewnij się, że źródło zasilania ma parametry odpowiadające parametrom myjki podanym na tabliczce znamionowej.
2. Upewnij się, że dźwignia pistoletu natryskowego jest zablokowana.
3. W przypadku pracy z przedłużaczem należy upewnić się, że parametry przedłużacza, przekroje przewodów, odpowiadają parametrom myjki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.
4. Podłącz urządzenie do zasilania.

5. Włącz włącznik/wyłącznik główny (13) w pozycję «I» (patrz rys. G, str.3).

6. Odblokuj przez naciśnięcie zaczep zabezpieczający (21) na pistolecie natryskowym i pociągnij dźwignię spustową (20).

OSTRZEŻENIE: Konieczne jest, aby włączyć dźwignię spustową w ciągu jednej lub dwóch minut po uruchomieniu urządzenia. W przeciwnym razie temperatura wody

krążącej w maszynie może wzrosnąć do punktu krytycznego, który spowoduje uszkodzenie uszczelek wewnątrz urządzenia.

UWAGA! Gdy urządzenie działa, należy utrzymać stały dopływ wody.

Praca na sucho trwająca przez ponad 2 minuty prowadzi do uszkodzenia myjki. Jeżeli urządzenie nie wytworzy ciśnienia w ciągu 2 minut, należy je wyłączyć i postąpić zgodnie ze wskazówkami z rozdziału «Usuwanie usterek».

■ Praca z wysokim ciśnieniem

UWAGA! Ryzyko obrażeń!

Poprzez strumień wody wytryskujący z dyszy wysoko- ciśnieniowej na pistolet oddziałuje znaczna siła odrzutu.

Należy zapewnić sobie bezpieczną postawę i mocno trzymać pistolet natryskowy i lancę.

Strumień wody pod ciśnieniem może uszkodzić wentyle i/lub opony samochodowe. Pierwszym sygnałem dla takiego niebezpieczeństwa jest przebarwienie opony. Uszkodzone opony samochodowe stanowią zagrożenie dla życia. Podczas czyszczenia zachować odległość strumienia min. 30 cm.

■ Lanca wachlarzowa z regulacją ciśnienia

Lanca wachlarzowa z regulacją ciśnienia (3) używa się do najczęściejzych zadań czyszczenia. Ciśnienie robocze można regulować stopniowo w zakresie od „MIN“ do „MAX“ przez obracanie pierścienia regulacji ciśnienia (24). Aby przestawić strumień wody z płaskiego na punktowy, należy przekręcić pierścień regulacji strumienia (23) (patrz rys. H, str.3). Zawsze należy dostosowywać odległość i ciśnienie w dyszy (22) do rodzaju czyszczonej powierzchni. Podczas mycia powierzchni lakierowanych zachować odległość dyszy od mytej powierzchni min. 30 cm, aby uniknąć uszkodzeń.

■ Praca ze środkiem czyszczącym

Myjka umożliwia pracę z detergentami. Należy używać wyłącznie detergenty przeznaczone do stosowania w myjkach ciśnieniowych zgodnie z instrukcją ich użytkowania.

Zabrania się stosowania jakichkolwiek innych środków chemicznych.

WSKAZÓWKA: Środek czyszczący będzie dodawany tylko podczas czyszczenia z niskim ciśnieniem.

UWAGA! Maszyna powinna być odłączona od źródła zasilania podczas przemiany maszyny do innej funkcji przez wyjęcie wtyczki z gniazdka zasilającego.

1. Odkręcić korek (14) i napełnić zbiornik środka czyszczącego (15) odpowiednim detergentem.
2. Zakręcić korek zbiornika.
3. Zastosować lance wachlarzową z regulacją ciśnienia (3).
4. Obrócić pierścień regulacji ciśnienia (24) dyszy wysokociśnieniowej (22) do położenia „MIN“ - niskie ciśnienie (patrzys. H, str.3).

Podczas pracy z niskim ciśnieniem środek czyszczący zasysany jest automatycznie z napełnionego zbiornika (15).

Po zwiększeniu ciśnienia podawanie środka czyszczącego zostaje wstrzymane.

■ Zalecana metoda czyszczenia

1. Cienko spryskać suchą powierzchnię środkiem czyszczącym i pozostawić na pewien czas (ale nie do wyschnięcia).
2. Użyć szczotki do usunięcia rozpuszczonego brudu, a następnie spłukać powierzchnię strumieniem wysokociśnieniowym – praca z lancą.

■ Przerwanie pracy

1. Zwolnić dźwignię spistodałą (20)yskowego.
2. Zablokować dźwignię pistoletu natryskowego zaczepem zabezpieczającym (21).
3. W przypadku dłuższych przerw w pracy (ponad 2 minuty) dodatkowo wyłączyć urządzenie wyłącznikiem głównowania «O».
4. Włożyć pistolet natryskowy do uchwytu na akcesoria (5).

ZAKOŃCZENIE PRACY:

UWAGA: Wąż wysokociśnieniowy można oddzielić od ręcznego pistoletu natryskowego albo od urządzenia tylko wtedy, gdy w systemie nie ma ciśnienia.

1. Zwolnić dźwignię spistobetą (20)yskowego.
2. Wyłączyć urządzenie włącznikiem - pozycja (O) «OFF».
3. Wyjąć wtyczkę sieciową z gniazdka.
   UWAGA: Zawsze odłączać przedłużacz od gniazdka przed odłączeniem urządzenia od przedłużacza.
4. Zakręcić zasilający kran z wodą, do którego podłączony jest wąż wodny.
5. Odłączyć wąż wodny zasilający myjkę w wodę.
6. Nacisnąć kilkakrotnie dźwignię spustową pistoletu natryskowego, aby całkowicie usunąć ciśnienie z systemu.
7. Zablokować dźwignię spustęvećn zabezpieczającym . (21)
8. Rozłączyć elementy wyposażenia: lancę, przedłużacz lancypistolet, wąż wysokociśnieniowy, wąż wodny.
9. Osuszyć wyposażenie i umieścić w uchwytach na akcesoria (patrz rys.J).

CZYSZCZENIE I KONSERWACJA:

UWAGA! Maszyna powinna być odłączona od źródła zasilania podczas czyszczenia lub konserwacji przez wyjęcie wtyczki z gniazdka zasilającego.

Aby zapewnić długotrwałą i niezakłóconą eksploatację urządzenia, należy przestrzegać następujących wskazówek:

Urządzenie należy utrzymywać w czystości, aby powietrze mogło swobodnie przechodzić przez otwory wentylacyjne. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie należy czyścić wilgotną ściereczką z niewielką ilością mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego.

Po użyciu opłukać akcesoria do rozpylania detergentu.

Oczyścić złącza z pyłu i piasku.

■ Czyszczenie przyłącza wody z sitkiem

Filtr wlotowy (sitko) należy czyścić regularnie raz w miesiącu lub częściej, w zależności od zanieczyszczenia. Ostrożnie wykręć plastykowe przyłącze wody (12) za pomocą klucza nasadowego 27 mm i oczyść sitko przepłukując wodą.

Przed ponownym zamontowaniem sprawdź, czy sitko nie jest

uszkodzone. Uszkodzone sitko należy wymienić.

UWAGA: Niezainstalowanie sitka lub praca z uszkodzonym sitkiem spowoduje utratę gwarancji.

■ Czyszczenie dyszysokociśnieniowej

Zator w dyszy (2) pośódzeń to nadmierny wzrost

ciśnienia w pompie. Z tego powodu konieczne jest natychmiastowe oczyszczenie dyszy.

1. Zatrzymaj urządzenie i odłącz lance.
2. Oczysć dyszę (2) ołościenów wązyrządu do czyszczenia (11) (patrz rys. I, str. 3).

UWAGA: Przyrząd do czyszczenia dyszy należy używać tylko wtedy, gdy lanca jest odłączona!

1. Przeplukuj dyszę wodą od końca.

■ Konserwacja

Urządzenie nie wymaga konserwacji.

Przed dłuższym okresem przechowywania np. w zimie, należy całkowicie opróżnić urządzenie z wody.

W tym celu: opróżnić zbiornik na środek czyszczący, włączyć urządzenie bez podłączonego węża wysokociśnieniowego i bez podłączonego dopływu wody (max. 1 min.) i zaczekać, aż z przyłącza wysokociśnieniowego już nie będzie się wydobywać woda. Wyłączyć urządzenie.

TRANSPORT:

UWAGA: W celu uniknięcia wypadków wzgl. zranień przy transporcie należy zwrócić uwagę na ciężar urządzenia. Patrz dane techniczne.

■ Transport ręczny

W celu przemieszczenia myjki nałońtách przycisk zwalniający (18) irozłożyć uchwyt teleskopowy (17) (patrz rys.B, str.2).

Dla przenoszenia myjki należy korzystać z uchwytu (16).

■ Transport w pojazdach

Zabezpieczyć urządzenie przed przesunięciem i przewróceniem się.

PRZECHOWYWANIE:

Urządzenie i akcesoria chronić przed mrozem. Urządzenie i akcesoria zostaną zniszczone przez mróz, jeżeli nie zostaną w pełni opróżnione z wody (patrz wskazówki w rozdziale «Konserwacja»).

W celu uniknięcia szkód należy przechowywać urządzenie z wszystkimi akcesoriami w ogrzewanym pomieszczeniu, w miejscu niedostępnym dla dzieci.

USUWANIE USTEREK:

Mniejsze usterki można usunąć samodzielnie, korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do autoryzowanego serwisu.

UWAGA: Przed przystąpieniem do wszelkich prac konserwacyjnych lub naprawczych wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego.

Do wszelkich napraw i prac na podzespołach elektrycznych uprawniony jest jedynie autoryzowany serwis.

Urządzenie nie włącza się:

Sprawdzić, czy napięcie sieciowe podane na tabliczce znamionowej odpowiada napięciu zasilania.
Sprawdzić, czy przewód zasilający nie jest uszkodzony.

Urządzenie nie wytwarza ciśnienia:

→ Sprawdzić regulację na lancy.
Odpowietrzyć urządzenie: włączyć urządzenie bez podłączonego węża wysokociśnieniowego (4) i pozostawić je włączone, aż z wylotu wysokociśnieniowego (19) zacznie wydostawać się woda bez pęcherzyków powietrza.

Następnie odłączyć urządzenie i podłączyć wąż wysokociśnieniowy.

Oczyścić sitko w przyłączu wody (patrz wskazówki w rozdziale «Czyszczenie przyłącza wody z sitkiem»).
Sprawódkić, czy wszystkie przewody doprowadzające pompy ciśnieniowej są szczelne i drożne.

Silne wahania ciśnienia:

Oczyścić dyszę wysokociśnieniową (22) (patrzwskazówki wrozdiale «Czyszczenie dyszywysokociśnieniowej
Sprawdzić ilość doprowadzanej wody.

Środek czyszczący nie jest zasysany:

Przełączyć lance na niskie ciśnienie.
Sprawdzić, czy na wężu nie ma załamań.

Nieszczelna pompawysokociśnieniowa:

Niewielka nieszczelność pompy wysokociśnieniowej jest normalna i wynika z jej konstrukcji. 3 krople wody na minutę są dopuszczalne i mogą wyciec na spodzie urządzenia. W przypadku większej nieszczelności zlecić naprawę w autoryzowanym serwisie.

OCHRONA ŚRODOWISKA:

Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji.

SYMBOLE NA URZĄDZENIU:

■ Objąśnienie ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:

- «OSTRZEŻENIE! Przed uruchomieniem przeczytać instrukcję obsługi»

- «Stosować rękawice ochronne»

- «Zawsze stosować okulary ochronne»

- «Stosować środki ochrony słuchu»

— «Urządzenie nie nadaje się do bezpośredniego zastosowania przy sieci wodociągowej pitnej»

— «Urządzenie posiada II klasę ochronności»

«OSTRZEŻENIE! Nie wolno kierować strumienia na ludzi, zwierzęta, czynny osprzęt elektryczny ani na samo urządzenie»

«Poziom mocy akustycznej (LwA) podczas pracy urządzenia wynosi 93dB»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia. Obrazki, podane w instrukcji obsługi, są przykładowymi i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

W razie wątpliwości prosimy zwrócić się do autoryzowanego serwisu.

UWAGA: Przed przystąpieniem do wszelkich prac konserwacyjnych lub naprawczych wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego.

Do wszelkich napraw i prac na podzespołach elektrycznych uprawniony jest jedynie autoryzowany serwis.

(PL) Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(PL) Myjka ciśnieniowa (RO) Spālātor cu presiune (LV) Augstspiediena mazgāšanas ierīce (LT) Aukšto slėgio plovimo jrenginys (CZ) Vysokotlaká myčka

TRYTON TM16105

ABW-VTB-70

(PL) Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawod awstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Unilunil: (LV) lepriekš aprakstitais deklarácijas priekšmets atbilst attiecigajam Savienibas saskaņošanas tiesíbu aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka suslijusius derinamuosius Sąjungos teisės aktus: (CZ) Výše popsany předmět prohlášení je ve shodě s příslušnými harmonlzačními právními předpisy Unie:

(PL) 2014/35/UE (Dz.U. L 96 z 29.3.2014, str. 357—374); 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2000/14/WE (Dz.U. L 162 z 3.7.2000 z późn. zm.) (Urządzenia podlegające wyłącznie oznakowaniu hałasu. Ocena zgodności: Załącznik V) oraz w rozporządzeniu MG z dnia 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń używanych na zewnątrz pomieszczeń w zakresie emisji hałasu do środowiska (Dz.U. z 2005 r., Nr 263, poz. 2202 z późn. zm.), zgodnie, z czym został(y) poddany(e) procedurze oceny zgodności określonej wg § 10 ww. rozporządzenia, w której określono:- zmierzony poziom mocy akustycznej dla typu urządzenia (zlwa), - gwarantowany poziom mocy akustycznej produkt (glwa). 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebtpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110);
(RO) 2014/35/UE (JO L 96, 29.3.2014, p. 357-374); 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2000/14/CE (JO L 162, 3.7.2000, p. 1-78) (Echipament supus doar marcajului referitor la zgomot. Verificarea conformității: Anexa V): - nivelul de putere acustică măsurat cu o aparatură adecvată (ZLwa); - nivelul de putere acustică garantat pentru acest echipament (gLwa); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restrictiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110);
(LV) 2014/35/ES {OV L 96, 29.3.2014., 357./374. lpp.}; 2006/42/EK {OV L 157, 9.6.2006., 24./86. lpp.}; 2000/14/EK {OV L 162, 3.7.2000., 1./78. lpp.} (lekārtas, uz kurām attlecas tikal trokšnu markēšana. Atbilstības novērtēšana: V Pleilkums): - ša velda iekārtas izmērītals skanas Intensitātes fīmenis (zlwa); - šis lekārtas garantētais skanas Intensitātes līmenis (glwa); 2014/30/ES {OV L 96, 29.3.2014., 79./106. lpp.}; 2011/65/ES (2011. gada 8. jūnļjs) par dažu bīstamu vlelu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.);
(LT) 2014/35/ES (OL L 96, 2014 3 29, p. 357—374); 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2000/14/EB (OL L 162, 2000 7 3, p. 1—78) (Jranga, kuriai taikomas tik triuksmo lygio ženklinimas. Atitikties jvertinimas: V Priedas) - šj tipą astovaujančios jrangos išmatuotas garso galios lygis (zLwa); šios jrangos garantuotas garso galios lygis (gLwa) 2014/30/ES (OL L 96, 2014 3 29, p. 79—106); 2011/65/ES 2011 m. birželio 8 d. del tam tikru pavojingu medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo;
(CZ) 2014/35/EU (Úř. věst. L 96, 29.3.2014, s. 357—374); 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2000/14/ES (Úř. věst. L 162, 3.7.2000, s. 1—78) (Zařízení, na která se vztahuje pouze povinnost uvádět hodnoty hluku. Posuzování shody: Příloha V): - naměřenou hladinu akustického výkonu zařízení reprezentujícího daný typ (zLwa); - garantovanou hladinu akustického výkonu tohoto zařízení (gLwa); 2014/30/EU (Úř. věst. L96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110);

(PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

Pełnomocnik Zarządu ds. Certyfikacji

(PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzia iność producenta. (RO) Prezenta declarație de conformitate este emišă pe răspunderea exclusivă a producătorului. (LV) Ši atbilstibas deklaracija ir izdota vienigi uz šada ražotăja atbildíbu. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CZ) Toto prohlăšeni o shodă vydal na vlastni odpovědnost výrobce.

NOTES:
