Typ produktu	Wbudowany piekarnik elektryczny
Marka	Kluge
Model	KTE1010B
Wymiary instalacyjne (szer. x wys. x gł.)	595 x 550 x 575 mm
Waga	Ok. 30 kg
Zasilanie	220-240 V ~ 50/60 Hz
Pobór mocy	2200 W
Funkcje piekarnika	Statyczne, Wentylator, Turbo, Pizza, Grill, Podwójny grill z wentylatorem, Rozmrażanie, Lampka piekarnika
Rodzaj timera	Cyfrowy timer dotykowy z blokadą klawiszy i sygnałem dźwiękowym
Lampka piekarnika	E14, 230 V, 15-25 W, odporna na 300°C, klasa energetyczna G
Liczba półek	3 (regulowane położenie półek)

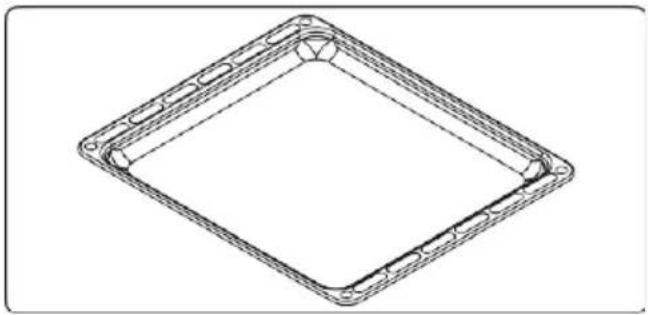

Akcesoria w zestawie	Płytka blacha, Ruszt druciany, Zbieracz wody
Typ drzwi	Otwierane w dół, ze zdejmowaną szybą wewnętrzną
Metoda czyszczenia	Czyszczenie ręczne miękką ściereczką i łagodnym detergentem; zdejmowane drzwi i ruszt ułatwiają dostęp
Funkcje bezpieczeństwa	Blokada dziecięca, Blokada klawiszy, Automatyczne wyłączanie, Zabezpieczenie przed przegrzaniem, Chłodny uchwyt drzwi
Typ instalacji	Wbudowany pod blat lub w szafkę ścienną
Minimalna odporność temperaturowa szafki	100°C

Często zadawane pytania - KTE1010B Kluge

Jak ustawić czas w timerze piekarnika?

Po podłączeniu zasilania naciśnij i przytrzymaj przycisk MODE przez 2 sekundy, aby dezaktywować blokadę klawiszy. Kropka na środku ekranu zacznie migać. Użyj przycisków + i -, aby ustawić godzinę. Po kilku sekundach kropka przestanie migać i czas zostanie ustawiony.

Co zrobić, jeśli piekarnik nie włącza się?

Sprawdź, czy zasilanie jest włączone i czy inne urządzenia kuchenne działają. Upewnij się, że piekarnik jest prawidłowo podłączony do sieci. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.

Jak korzystać z funkcji rozmrażania?

Umieść mrożonkę na półce w trzecim dolnym poziomie. Pod spodem umieść blachę, aby zebrać wodę z topniejącego lodu. Ustaw pokrętło funkcji na symbol rozmrażania. Wentylator będzie działać, ale piekarnik nie będzie gotować ani piec żywności.

Czy mogę używać folii aluminiowej w piekarniku?

Nie, w żadnym wypadku nie należy wyściełać piekarnika folią aluminiową, ponieważ może to spowodować przegrzanie i uszkodzenie urządzenia.

Jak wyczyścić drzwiczki piekarnika?

Otwórz drzwiczki w pozycji grilla i pozostaw na 20 sekund, aby woda skropliła się do zbieracza. Następnie ostudź piekarnik i wytrzyj wnętrze drzwi suchym ręcznikiem. W celu głębszego czyszczenia możesz zdjąć drzwiczki, otwierając zatrzask blokujący śrubokrętem, a następnie podnosząc je.

Co oznacza symbol blokady klawiszy?

Blokada klawiszy aktywuje się automatycznie po 7 sekundach braku aktywności. Na wyświetlaczu pojawia się symbol . Aby odblokować, naciśnij i przytrzymaj przycisk MODE przez 2 sekundy. Blokada zapobiega przypadkowemu naciskaniu przycisków.

Jak wymienić lampkę piekarnika?

Wyłącz urządzenie i pozostaw do ostygnięcia. Zdejmij szklaną soczewkę, a następnie starą żarówkę. Wymień na nową (E14, 230 V, 15-25 W, odporna na 300°C). Załóż soczewkę. Uwaga: Źródło światła jest klasy energetycznej G i nie podlega wymianie przez użytkownika; w razie potrzeby skontaktuj się z serwisem.

Dlaczego na szybie drzwi piekarnika pojawia się skroplina?

Kondensacja jest normalna w niektórych warunkach gotowania. Otwórz drzwiczki piekarnika w pozycji grilla na 20 sekund, aby woda mogła skroplić się do zbieracza. Regularnie wycieraj wnętrze drzwi suchym ręcznikiem.

Jakie są zalecane temperatury do pieczenia ciast?

W przypadku gotowania statycznego rozgrzej piekarnik przez 10 minut. Do ciast używaj funkcji Wentylator lub Turbo w temperaturze 150-190°C przez 25-40 minut, w zależności od przepisu. Aby uzyskać najlepsze rezultaty, zawsze używaj środkowej półki.

Czy mogę zamontować piekarnik nad zmywarką?

Nie, urządzenie nie powinno być instalowane bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką ani suszarką. Musi być umieszczone w szafce wytrzymującej temperatury powyżej 100°C.

INSTRUKCJA OBSŁUGI KTE1010B Kluge

PL Piekarnik do zabudowy / Instrukcja obsługi

Dziękujemy za wybranie niniejszego produktu.

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa i wytyczne użytkowania oraz konserwacji urządzenia. Prosimy o poświęcenie czasu na zapoznanie się z niniejszą instrukcją obsługi przed użyciem urządzenia i zachowanie jej w celu późniejszego wykorzystania.

Symbol	Typ	Znaczenie
	OSTRZEŻENIE	Ryzyko poważnych obrażeń lub śmierci
	RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM	Ryzyko dotyczące niebezpiecznego napięcia
	POŻAR	Ostrzeżenie; ryzyko pożaru / materiały łatwopalne
	PRZESTROGA	Ryzyko urazu lub uszkodzenia mienia
	WAŻNE / UWAGA	Prawidłowe korzystanie z systemu

SPIS TREŚCI

1. INSTRUKCJE BEZPIECZEŃSTWA....3
   1.1 Ogólne zasady bezpieczeństwa....3
   1.2 Ostrzeżenia dotyczące instalacji....5
   1.3 Podczas użytkowania....6
   1.4 Podczas czyszczenia i konserwacji....7
2. INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA....9
   2.1 Instrukcje dla instalatora....9
   2.2 Montaż piekarnika....9
   2.3 Przyłącze elektryczne i bezpieczeństwo.... 11
3. CECHY PRODUKTU 12
4. UŻYTKOWANIE PRODUKTU ....13
   4.1 Tabela pieczenia....14
   4.2 Używanie cyfrowego dotykowego programatora czasowego....15
   4.3 Akcesoria....16
5. CZYSZCZENIE I KONSERWACJA ....17
   5.1 Czyszczenie....17
   5.2 Konserwacja ....18
6. ROZWIAZYWANIE PROBLEMÓW I TRANSPORT .....19
   6.1 Rozwiązywanie problemów....19
   6.2 Transport....19

1. INSTRUKCJE BEZPIECZEŃSTWA

• Przed użyciem urządzenia należy uważnie przeczytać całą instrukcję i zachować ją w dogodnym miejscu do wglądu, gdy zajdzie taka potrzeba.
• Instrukcja została przygotowana dla więcej niż jednego modelu, dlatego dane urządzenie może nie mieć niektórych opisanych funkcji. Z tego powodu ważne jest, aby zwrócić szczególną uwagę na wszystkie ilustracje podczas czytania tej instrukcji.

1.1 Ogólne zasady bezpieczeństwa

- Urządzenia mogą używać dzieci w wieku od 8 lat oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub psychicznej oraz bez doświadczenia i wiedzy, ale tylko pod nadzorem lub zgodnie z udzielonymi instrukcjami dotyczącymi jej użytkowania w sposób bezpieczny i przy zrozumieniu związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Dzieci bez nadzoru nie mogą czyścić urządzenia ani wykonywać czynności konserwacyjnych.

⚠ OSTRZEŻENIE: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8. roku życia nie należy dopuszczać w pobliżu urządzenia, jeśli nie znajdują się one pod stałym nadzorem.

⚠️ OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie przechowywać żadnych przedmiotów na płycie do gotowania.

⚠️! OSTRZEŻENIE: Jeżeli powierzchnia jest pęknięta, wyłączyć kuchenkę, aby uniknąć zagrożenia porażeniem prądem elektrycznym.

• Nie włączać urządzenia za pomocą zewnętrznego czasomierza lub odrębnego systemu zdalnego sterowania.
• W czasie pracy urządzenie się nagrzewa. Należy uważać, aby nie dotknąć elementów grzejnych wewnątrz piekarnika.
• Uchwyty mogą się nagrzać po krótkim czasie użytkowania.
• Do czyszczenia szklanych drzwiczek piekarnika i innych powierzchni nie używać ściernych środków czyszczących ani skrobaczek. Mogą one zarysować powierzchnię, co może spowodować pęknięcie szkła drzwi lub uszkodzenie powierzchni.
• Do czyszczenia urządzenia nie używać urządzeń czyszczących za pomocą pary.

⚠️! OSTRZEŻENIE: Przed wymianą lampki należy się upewnić, że urządzenie jest wyłączone, aby uniknąć porażenia prądem.

⚠️ PRZESTROGA: Podczas pieczenia lub grillowania dostępne części kuchenki mogą się nagrzewać. Podczas użytkowania urządzenia w jego pobliżu nie mogą znajdować się dzieci.

• Urządzenie wyprodukowano zgodnie z wszystkimi obowiązującymi miejscowymi i międzynarodowymi normami i przepisami.
• Prace konserwacyjne i naprawcze mogą być przeprowadzane wyłącznie przez autoryzowanych techników serwisowych. Instalacja i naprawy przeprowadzane przez nieautoryzowanych techników mogą być niebezpieczne. Zabrania się dokonywania wszelkich zmian i modyfikacji specyfikacji kuchenki. Stosowanie niewłaściwych osłon płyt grzejnych może powodować wypadki.

- Przed instalacją należy się upewnić, że lokalne

warunki dystrybucji (rodzaj i ciśnienie gazu oraz napięcie i częstotliwość w sieci elektrycznej) są zgodne z wymogami dla danego urządzenia.

Specyfikację tego urządzenia podano na etykiecie.

⚠️ PRZESTROGA: Urządzenie zostało

zaprojektowane wyłącznie do gotowania potraw i jest przeznaczone tylko do użytku w pomieszczeniach gospodarstw domowych. Nie należy go używać do innych celów ani zastosowań, na przykład do użytku poza domem, w celach komercyjnych lub do ogrzewania pomieszczeń.

• Nie należy używać uchwytów drzwiczek piekarnika do podnoszenia lub przenoszenia urządzenia.
• Podjęto wszystkie możliwe środki, aby zapewnić bezpieczeństwo użytkownika. Ponieważ szkło może pęknąć, należy zachować ostrożność podczas czyszczenia, aby uniknąć zarysowania. Unikać uderzania lub trącania szyby akcesoriami kuchennymi.
• Należy się upewnić, że przewód zasilający nie zaklinował się ani nie uszkodził podczas instalacji. Jeśli uszkodzi się przewód zasilający, należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub podobnie wykwalifikowanym osobom, aby uniknąć zagrożeń.
• Gdy drzwiczki piekarnika są otwarte, nie należy pozwalać dzieciom wspinać się na nie ani na nich siadać.
• Dzieci i zwierzęta powinny przebywać z dala od tego urządzenia.

1.2 Ostrzeżenia dotyczące instalacji

- Nie uruchamiać urządzenia, dopóki nie zostanie całkowicie zainstalowane.

• Urządzenie musi zainstalować autoryzowany technik. Producent nie odpowiada za żadne szkody, które mogło spowodować umieszczenie urządzenia w nieodpowiednim miejscu i jego instalacja przez nieuprawnione osoby.
• Rozpakowując urządzenie, należy się upewnić, że nie zostało ono uszkodzone podczas transportu. W przypadku jakiejkolwiek wady nie należy go używać i należy natychmiast skontaktować się z wykwalifikowanym serwisantem. Ponieważ użyte do pakowania materiały (nylon, zszywki, styropian itp.) mogą być niebezpieczne dla dzieci, należy je bezzwłocznie zebrać i wyrzucić.
• Chronić urządzenie przed oddziaływaniami warunków atmosferycznych. Nie wystawiać go na działanie słońca, deszczu, śniegu, pyłu lub nadmiernej wilgoci.
• Sprzęty otaczające urządzenie (np. szafka) muszą być odporne na działanie temperatury co najmniej 100°C.
• Nie wolno instalować urządzenia za drzwiczkami ozdobnymi – pozwoli to uniknąć przegrzania.

1.3 Podczas użytkowania

• Podczas pierwszego użycia piekarnika wyczuwalny może być lekki nieprzyjemny zapach. To całkowicie normalne zjawisko spowodowane przez materiały izolacyjne znajdujące się na elementach grzałki. Przed pierwszym użyciem piekarnika zalecamy włączyć go, gdy jest pusty, i ustawić maksymalną temperaturę na 45 minut. Należy się upewnić, że miejsce instalacji produktu jest dobrze wentylowane.
• Zachować ostrożność, otwierając drzwiczki piekarnika podczas pieczenia i po jego zakończeniu. Gorąca para z piekarnika może spowodować oparzenia.
• Nie umieszczać materiałów palnych ani łatwopalnych w urządzeniu ani w jego pobliżu, gdy urządzenie pracuje.
• Do wstawiania i wyjmowania potraw z piekarnika zawsze

używać rękawic kuchennych.

• W żadnym wypadku piekarnika nie wolno wykładać folią aluminiową, ponieważ może dojść do przegrzania.
• Podczas pieczenia nie umieszczać naczyń ani blach do pieczenia bezpośrednio na spodzie piekarnika. Spód bardzo się nagrzewa i może dojść do uszkodzenia produktu.

Nie oddalać się od kuchenki podczas gotowania z m stałych lub ciekłych olejów. W warunkach skrajnej ratury mogą się one zapalić. Palącego się oleju nie gasić, polewając wodą. Zamiast tego należy wyłączyć nkę i przykryć patelnię pokrywką lub kocem czym.

• Jeśli produkt nie jest używany przez dłuższy czas, wyłączyć wyłącznik główny.
• Jeśli kuchenka nie jest używana, upewnić się, że jej pokrętła zawsze są w pozycji „0” (stop).
• Tace pochylają się przy wyciąganiu. Należy uważać, aby nie wyłać ani nie upuścić gorących potraw podczas wyjmowania ich z piekarników.
• Gdy otwarte są drzwiczki piekarnika, nie należy na nich niczego umieszczać. Może to spowodować brak równowagi piekarnika lub uszkodzić drzwiczki.
• Nie wieszać ręczników, ściereczek ani ubrań na urządzeniu ani jego uchwytach.

1.4 Podczas czyszczenia i konserwacji

• Przed wykonaniem czyszczenia lub konserwacji należy się upewnić, że urządzenie jest wyłączone.
• Do czyszczenia panelu sterowania nie zdejmować gałek sterujących.
• Aby utrzymać wydajność i bezpieczeństwo urządzenia,

zalecamy zawsze stosować oryginalne części zamienne i w razie potrzeby kontakt z naszym autoryzowanym serwisem.

Deklaracja zgodności CE

CE Oświadczamy, że nasze produkty spełniają wymagania odpowiednich dyrektyw, decyzji i regulacji Unii Europejskiej oraz wymagania określone w wymienionych normach.

Urządzenie to zaprojektowano wyłącznie do gotowania w domu. Wszelkie inne użycie (np. ogrzewanie pomieszczeń) jest niewłaściwe i niebezpieczne.

Instrukcje obsługi dotyczą kilku modeli. Mogą wystąpić różnice między tymi instrukcjami a Twoim modelem.

Utylizacja starej kuchenki

Symbol na wyrobie lub opakowaniu oznacza, że wyrób ten nie może być traktowany jako odpad komunalny. Zamiast tego powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Zapęwniając prawidłowe złomowanie tego wyrobu, przyczynisz się do zapobiegania potencjalnym negatywnym konsekwencjom jego niewłaściwej utylizacji dla środowiska naturalnego i zdrowia ludzi. Aby uzyskać więcej szczegółowych informacji na temat odzysku surowców wtórnych z tego wyrobu, należy się skontaktować z odpowiednim urzędem miasta, zakładem gospodarki odpadami lub sklepem, w którym zakupiono ten wyrób.

2. INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA

OSTRZEŻENIE: Urządzenie musi być instalowane przez autoryzowanego

serwisanta lub wykwalifikowanego technika zgodnie z instrukcjami podanymi w niniejszym podręczniku i obowiązującymi przepisami lokalnymi.

• Niewłaściwa instalacja może spowodować obrażenia i uszkodzenia, za które producent nie ponosi odpowiedzialności i które nie są objęte gwarancją.
• Przed instalacją należy się upewnić, że lokalne warunki dystrybucji (napięcie i częstotliwość w sieci elektrycznej) są zgodne z wymaganymi dla urządzenia. Wymogi dla tego urządzenia podano na etykiecie.
• Należy przestrzegać praw, rozporządzeń, dyrektyw i norm obowiązujących w kraju użytkowania (przepisy bezpieczeństwa, prawidłowa utylizacja zgodnie z przepisami itp.).
• Jeżeli produkt składa się z wyjmowanych prowadnic półek (stelaży drucianych), a w instrukcji obsługi znajdują się przepisy takie jak na jogurt, należy wyjąć stelaże druciane i obsługiwać piekarnik w określonym trybie gotowania. Informacje dotyczące wyjmowania półki drucianej znajdują się w rozdziale CZYSZCZENIE I KONSERWACJA.

2.1 Instrukcje dla instalatora Instrukcje ogólne

• Po wyjęciu urządzenia i akcesoriów z opakowania należy sprawdzić, czy urządzenie nie jest uszkodzone. W przypadku podejrzenia uszkodzenia nie używać urządzenia i natychmiast skontaktować się z autoryzowanym serwisantem lub wykwalifikowanym technikiem.
• Należy się upewnić, że w najbliższym otoczeniu nie ma łatwopalnych lub palnych materiałów takich jak zasłony, olej, szmatki itp., które mogą się zapalić.
• Blat i meble wokół urządzenia muszą być wykonane z materiałów odpornych na temperatury wyższe niż 100°C.

- Urządzenie nie powinno być instalowane bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką ani suszarką do ubrań.

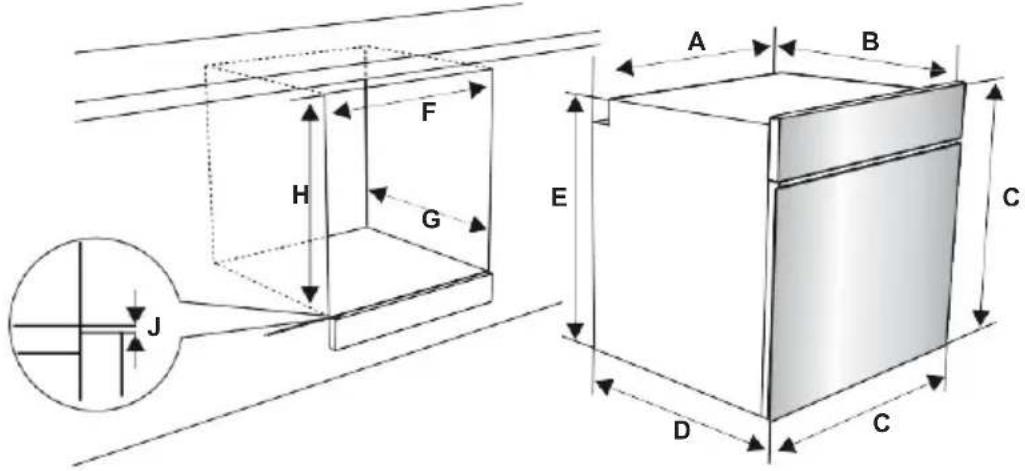

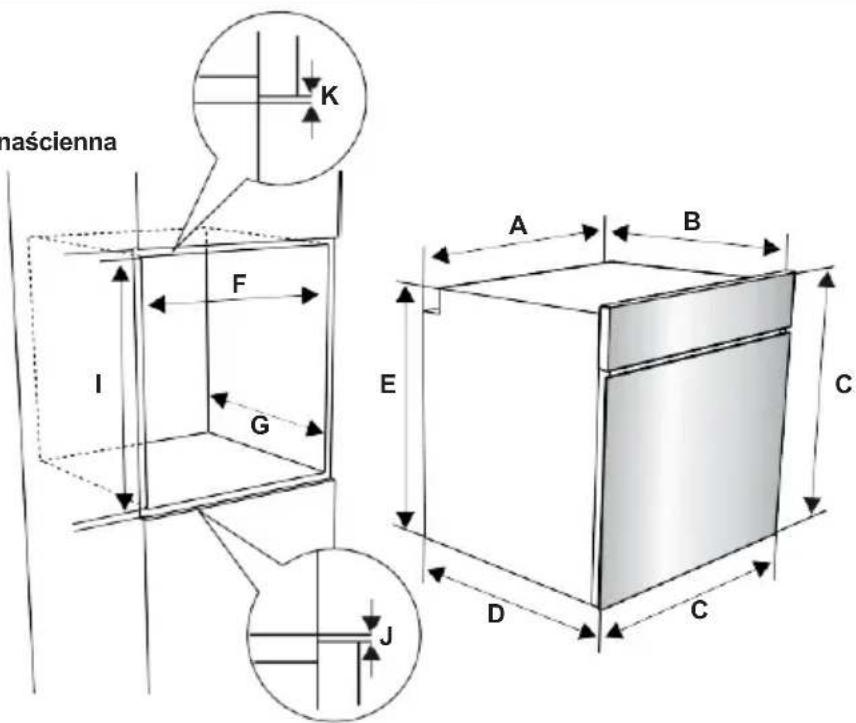

2.2 Montaż piekarnika

Urządzenia dostarczane są z zestawami instalacyjnymi i mogą być montowane w blacie z zachowaniem odpowiednich wymiarów. Wymiary instalacji płyty grzejnej i piekarnika podano poniżej.

A (mm)	557	min./ maks. F (mm)	560/580
B (mm)	550	min. G (mm)	555
C (mm)	595	min. H/I (mm)	600/590
D (mm)	575	min. J/K (mm)	5/10
E (mm)	576

Instalacja pod blatem

Instalacja naścienna

Po wykonaniu przyłączy elektrycznych wstaw piekarnik do szafki, wsuwając go do przodu. Otwórz drzwiczki piekarnika i włóż 2 śruby w otwory w jego ramie. Gdy rama urządzenia dotyka drewnianej powierzchni szafki, dokręć śruby.

2.3 Przyłącze elektryczne i bezpieczeństwo

OSTRZEŻENIE: Przyłącze

elektryczne urządzenia musi być instalowane przez autoryzowanego

serwisanta lub wykwalifikowanego technika zgodnie z instrukcjami podanymi w niniejszym podręczniku i obowiązującymi przepisami lokalnymi.

OSTRZEŻENIE: URZĄDZENIE MUSI BYĆ UZIEMIONE.

• Przed podłączeniem urządzenia do sieci zasilającej należy sprawdzić napięcie znamionowe urządzenia (oznaczone na tabliczce znamionowej urządzenia) w celu potwierdzenia zgodności z dostępnym napięciem sieciowym, a przewody elektryczne powinny być w stanie obsługiwać moc znamionową urządzenia (również wskazaną na tabliczce znamionowej).
• Podczas instalacji należy się upewnić, że stosowane są przewody izolowane. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia. Jeśli przewód sieciowy jest uszkodzony i należy go wymienić, powinien to zrobić wykwalifikowany personel.
• Nie używać adapterów, rozgałęziaczy i/ lub przedłużaczy.
• Przewód zasilający należy umieszczac z dala od gorących części kuchenki i nie może być on zgięty ani przyciśnięty. W przeciwnym razie może ulec uszkodzeniu, co spowoduje zwarcie.
• Jeśli urządzenie nie jest podłączone do sieci za pomocą wtyczki, w celu spełnienia wymagań bezpieczeństwa należy zastosować rozłącznik wszystkich biegunów (z odstępem co najmniej 3 mm między stykami).
• Urządzenie jest zaprojektowane do zasilania napięciem 220-240V. W przypadku innego dostępnego napięcia należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym elektrykiem.
• Kabel zasilający (H05VV-F) musi być wystarczająco długi, aby można było podłączyć go do urządzenia, nawet jeżeli umieszczone jest z przodu szafki.

• Należy się upewnić, że wszystkie połączenia są odpowiednio mocno dokręcone.

• Zamocować kabel zasilający w zacisku kabla, a następnie zamknąć pokrywę.

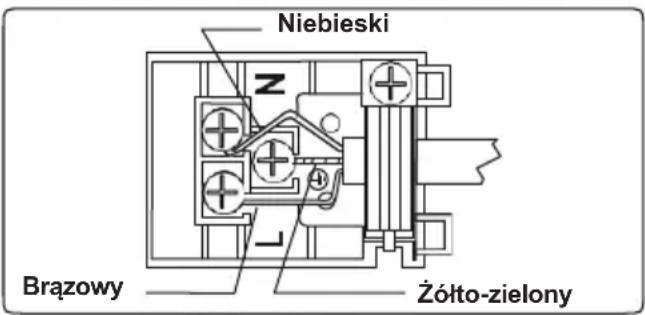

• Połączenie skrzynki zaciskowej jest umieszczone na skrzynce zaciskowej.

3. CECHY PRODUKTU

Ważne: Dane techniczne i wygląd danego urządzenia mogą się różnić od przedstawionego na poniższych rysunkach.

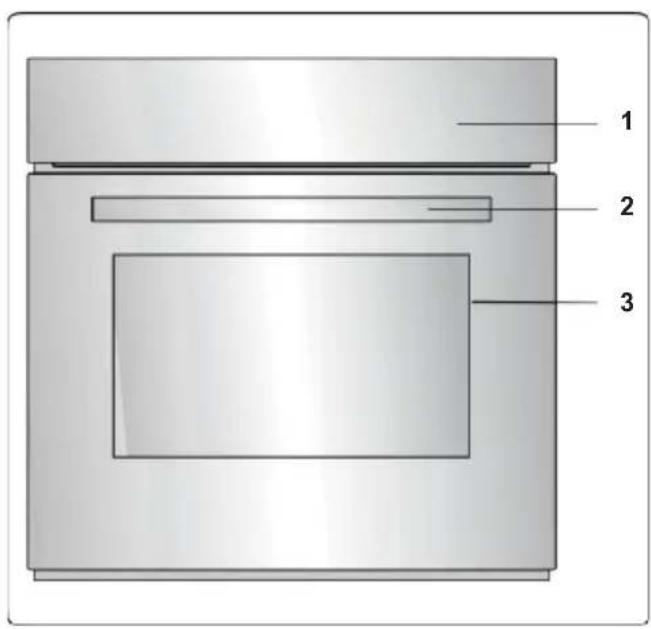

Wykaz elementów

1. Panel sterowania
2. Uchwyt drzwiczek piekarnika
3. Drzwiczki piekarnika

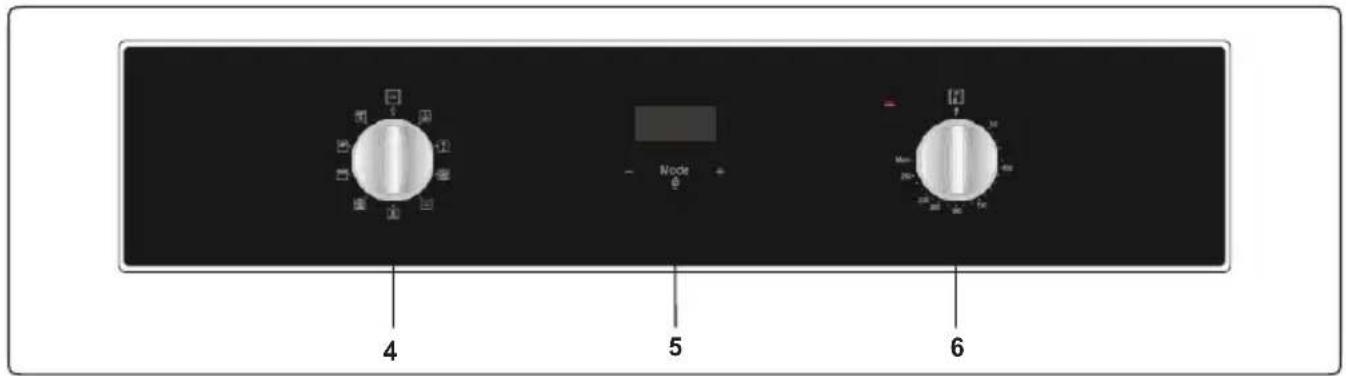

Panel sterowania

1. Gałka sterowania funkcjami piekarnika
2. Pokrywa zbiornika wody
3. Gałka termostatu piekarnika

4. UŻYTKOWANIE PRODUKTU

Funkcje piekarnika

* Funkcje tego konkretnego piekarnika mogą się różnić w zależności od modelu produktu.

Zapali się tylko lampka piekarnika. Pozostaje ona włączona podczas trwania funkcji gotowania.

Funkcja rozmrażania:

Zapalają się lampki ostrzegawcze piekarnika i zaczyna działać wentylator. Aby skorzystać z funkcji rozmrażania, należy

umieścić mrożonkę w piekarniku na półce zamontowanej w trzeciej szczelinie od dołu. Zaleca się ustawienie pod rozmrażaną potrawą tacki do zbierania wody z topniejącego lodu. Funkcja ta nie służy ani do gotowania, ani do pieczenia, tylko do rozmrażania potraw.

Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, zaczyna działać pierścieniowy element grzejny oraz

wentylator. Funkcja turbo równomiernie rozprowadza ciepło w piekarniku, dzięki czemu jedzenie na wszystkich poziomach jest równomiernie przygotowywane. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Funkcja pieczenia statycznego: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, a dolny i górny element grzejny zaczynają działać.

Funkcja pieczenia statycznego wydziela ciepło, zapewniając równomierne pieczenie potrawy. Idealna funkcja do pieczenia ciastek, ciast, zapiekanek z makaronu, lazanii i pizzy. Przy tej funkcji zaleca się podgrzanie wstępne przez 10 minut. Najlepiej piec tylko na jednej półce naraz.

Funkcja wentylatora: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, zaczynają działać dolne i górne elementy grzejne oraz

wentylator. Ta funkcja jest najlepsza do pieczenia ciastek. Pieką górny i dolny element grzejny w piekarniku, a wentylator zapewnia obieg powietrza, co daje lekki efekt grillowania potraw. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Funkcja pizzy: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, zaczyna działać pierścieniowy element grzejny,

elementy dolne oraz wentylator. Idealna funkcja do pieczenia takich potraw jak pizza – równomiernie i w krótkim czasie. Podczas gdy wentylator równomiernie rozprowadza ciepło w piekarniku, dolny element grzejny odpowiada za pieczenie potraw.

Funkcja grillowania: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, zaczyna działać element grzejny grilla. Funkcja

ta służy do grillowania i opiekania potraw na górnych półkach piekarnika.

Posmarować lekko olejem siatkę drucianą, aby zapobiec przywieraniu grillowanych posiłków do siatki, i umieścić potrawę na środku grilla. Należy zawsze ustawiać tackę pod spodem, aby zbierać krople kapiącego oleju lub tłuszczu. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Ostrzeżenie: Przy grillowaniu drzwiczki piekarnika muszą być zamknięte, a temperaturę piekarnika należy nastawić na 190°C.

Funkcja przyspieszonego grillowania: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika, a grill i

dolny element grzejny zaczynają działać. Funkcja ta służy do szybszego grillowania i grillowania potraw o większej powierzchni,

na przykład mięsa. Używa się górnych półek piekarnika. Posmarować lekko olejem siatkę drucianą, aby zapobiec przywieraniu grillowanych posiłków do siatki i umieścić potrawę na środku grilla. Należy zawsze ustawiać tackę pod spodem, aby zbierać krople kapiącego oleju lub tłuszczu. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Ostrzeżenie: Przy grillowaniu drzwiczki piekarnika muszą być

zamknięte, a temperaturę piekarnika należy nastawić na 190°C.

Funkcja podwójnego grillowania i wentylatora: Włącza się termostat i zapalają się lampki ostrzegawcze piekarnika oraz

zaczyna działać grill, górne elementy grzejne oraz wentylator. Funkcja ta służy do szybszego grillowania grubszych potraw i do grillowania dań o większej powierzchni. Uruchamiają się oba elementy grzejne, górny i grilla, wraz z wentylatorem, aby zapewnić równomierne pieczenie. Używa się górnych półek piekarnika. Posmarować lekko olejem siatkę drucianą, aby zapobiec przywieraniu grillowanych posiłków do siatki i umieścić potrawę na środku grilla. Należy zawsze ustawiać tackę pod spodem, aby zbierać krople kapiącego oleju lub tłuszczu. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Ostrzeżenie: Przy grillowaniu

drzwiczki piekarnika muszą być zamknięte, a temperaturę piekarnika należy nastawić na 190°C.

4.1 Tabela pieczenia

Funkcja	Potrawy			min.
Grzanie statyczne	Ciasto francuskie	1-2	170-190	35-45
	Ciasto	1-2	170-190	30-40
	Ciasteczka	1-2	170-190	30-40
	Potrawka	2	175-200	40-50
	Kurczak	1-2	200	45-60
Termoobieg	Ciasto francuskie	1-2	170-190	25-35
	Ciasto	1-2-3	150-170	25-35
	Ciasteczka	1-2-3	150-170	25-35
	Potrawka	2	175-200	40-50
	Kurczak	1-2	200	45-60
Turbo	Ciasto francuskie	1-2-3	170-190	35-45
	Ciasto	1-2-3	150-170	30-40
	Ciasteczka	1-2-3	150-170	25-35
	Potrawka	2	175-200	40-50
Grillowanie	Klopsiki z grilla	4	200	10-15
	Kurczak	*	190	50-60
	Zrazy	3-4	200	15-25
	Befsztyk	4	200	15-25

* Jeśli jest taka możliwość, należy piec na roznie do kurczaka.

4.2 Używanie cyfrowego dotykowego programatora czasowego

Opis funkcji
A	Gotowanie automatyczne
	Gotowanie ręczne
	Blokada klawiszy
	Minutnik
Mode	Funkcja trybu
-	Zmniejszenie wartości programatora czasowego
+	Zwiększenie wartości programatora czasowego
23 59	Wyświetlacz programatora czasowego

Ustawianie czasu

Przed rozpoczęciem używania piekarnika należy ustawić czas. Po podłączeniu zasilania symbol „A” i „00:00” lub „12:00” zaczną migać na wyświetlaczu.

1. Nacisnąć przez 2 sekundy „MODE” (TRYB), aby wyłączyć blokadę klawiszy; kropka na środku ekranu zacznie migać.

1. Ustawić godzinę, gdy kropka miga, korzystając z klawiszy „+” i „-”.

1. Po kilku sekundach kropka przestanie migać i pozostanie podświetlona.

Blokada klawiszy

Blokada klawiszy włączy się automatycznie, jeżeli programator czasowy nie będzie używany przez 7 sekund. Pojawi się symbol „” i pozostanie podświetlony. Aby odblokować przyciski programatora czasowego, należy nacisnąć i przytrzymać przez 2 sekundy przycisk „MODE” (TRYB). Następnie można wykonać żądaną czynność.

Nastawianie czasu ostrzegawczego sygnału dźwiękowego

Czas, po którym ma się odezwać dźwiękowy sygnał ostrzegawczy, można ustawić dowolnie w przedziale od godziny 00:00" do „23:59”. Nastawianie czasu, po którym emitowany jest dźwiękowy sygnał ostrzegawczy, służy wyłącznie do celów ostrzegawczych. Funkcja ta nie uruchamia piekarnika.

1. Nacisnąć „MODE” (TRYB). Symbol „zacznie migać i zostanie wyświetlone „000”.

1. Wybrać żądany przedział czasowy za pomocą klawiszy „+” i „-” przy migającym „”.

1. Symbol „⁴” zostanie podświetlony, czas zostanie zapisany, a sygnał ostrzegawczy ustawiony.

Gdy regulator czasowy osiągnie zero,

wyemitowany zostanie sygnał dźwiękowy, a symbol „⁴” zacznie migać na wyświetlaczu. Naciśnięcie dowolnego przycisku wyłącza ostrzegawczy sygnał dźwiękowy. Po naciśnięciu „MODE” (TRYB) przez 2 sekundy pojawi się symbol „⁴ i zostanie wyświetlony zegar.

Półautomatyczne nastawianie czasu (czas trwania gotowania)

Ta funkcja umożliwia gotowanie przez określony czas. Można ustawić czas trwania w zakresie od 0 do 10 godzin. Przygotować potrawę do gotowania i włożyć do piekarnika.

1. Wybrać żądaną funkcję pieczenia i temperaturę za pomocą pokręteł panelu sterowania.

1. Nacisnąć „MODE” (TRYB), aż na wyświetlaczu pojawi się symbol „dur”. Symbol „A” będzie migać.

1. Wybrać żądany czas gotowania za pomocą klawiszy „+” i „-”.

1. Aktualny czas ponownie pojawi się na ekranie, a symbole „A” i „pozostaną podświetlone.

Gdy regulator czasowy osiągnie zero, piekarnik wyłączy się i wyemitowany zostanie sygnał dźwiękowy. Symbole „A” będą migać. Przekręcić oba pokrętła panelu sterowania do położenia „0” i nacisnąć dowolny klawisz na regulatorze czasowym, aby wyłączyć alarm dźwiękowy. Nacisnąć „MODE” (TRYB) przez 2 sekundy, symbol „A” zniknie, a regulator czasowy powróci do sterowania ręcznego.

Regulacja dźwięku

Aby dostosować głośność dźwiękowego sygnału ostrzegawczego podczas wyświetlania czasu dnia, nacisnąć klawisze „+” i „-”, a kropka na środku ekranu zacznie

migać. Nacisnąć „MODE” (TRYB), aby wyświetlić aktualny sygnał dźwiękowy. Każde naciśnięcie przycisku „-” spowoduje zmianę natężenia dźwięku. Istnieją trzy różne rodzaje sygnałów dźwiękowych. Należy wybrać żądany sygnał dźwiękowy i nie naciskać żadnych innych przycisków. Po chwili wybrany sygnał zostanie zapisany.

4.3 Akcesoria

Tacka płytka

Tacka płytka najlepiej sprawdza się do pieczenia ciastek.

Położyć tackę na dowolnym stelażu, wcisnąć do końca i upewnić się, że jest prawidłowo umieszczona.

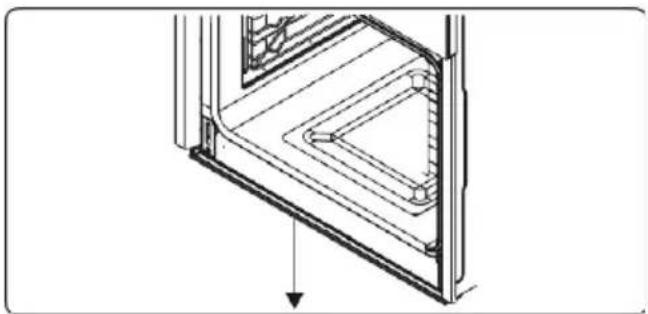

Podczas pieczenia na wewnętrznej stronie szyby drzwiczek piekarnika może wystąpić kondensacja. Nie oznacza to wadliwego działania produktu.

Otworzyć drzwiczki piekarnika do pozycji grillowania i pozostawić w tym położeniu przez 20 sekund.

Woda skropli się do kolektora.

Schłodzić piekarnik i wytrzeć wnętrze drzwiczek suchym ręcznikiem. Procedurę tę należy stosować regularnie.

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy je wyłączyć i pozostawić do ostygnięcia.

Instrukcje ogólne

• Przed użyciem środków czyszczących do czyszczenia urządzenia należy sprawdzić, czy są odpowiednie i zalecane przez producenta.
• Używać kremowych lub płynnych środków czyszczących, które nie zawierają cząsteczek. Nie używać żrácych (powodujących korozję) kremów, szorstkich proszków czyszczących, grubej wełny stalowej ani twardych narzędzi, ponieważ mogą one uszkodzić powierzchnię kuchenki.

Nie używać środków czyszczących, które zawierają cząsteczki, ponieważ mogą one zarysować szklane,

emaliowane i/lub pomalowane części urządzenia.

- W razie wycieku cieczy należy natychmiast wyczyścić urządzenie, aby nie doszło do uszkodzenia jego części.

Nie używać oczyszczaczy parowych do czyszczenia jakichkolwiek części urządzenia.

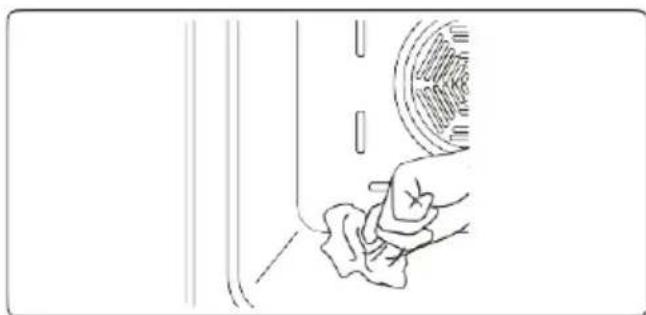

Czyszczenie wnętrza piekarnika

• Emaliowane wnętrze piekarnika czyści się najlepiej, gdy piekarnik jest ciepły.
• Po każdym użyciu wytrzeć piekarnik miękką ściereczką nasączoną wodą z mydłem. Następnie ponownie przetrzeć go wilgotną ściereczką i osuszyć.
• W celu całkowitego wyczyszczenia piekarnika może być konieczne zastosowanie płynnego środka czyszczącego.

Czyszczenie części szklanych

• Należy regularnie czyścić szklane części urządzenia.
• Do czyszczenia wewnętrznych i zewnętrznych części szklanych używać środka do konserwacji szkła. Następnie spłukać i osuszyć je dokładnie suchą szmatką.

Czyszczenie części ze stali nierdzewnej (jeśli dotyczy)

- Należy regularnie czyścić części urządzenia wykonane ze stali nierdzewnej.

- Wytrzeć części ze stali nierdzewnej miękką ściereczką nasączoną samą woda. Następnie osuszyć je dokładnie suchą szmatką.

Części ze stali nierdzewnej nie należy czyścić, jeśli nie zdążyły jeszcze ostygnąć.

Nie należy pozostawiać na dłuższy czas octu, kawy, mleka, soli, wody, soku z cytryny lub pomidorowego na ciach ze stali nierdzewnej.

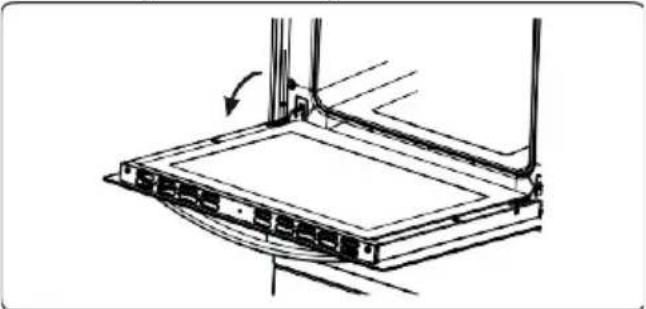

Zdejmowanie drzwiczek piekarnika

Przed czyszczeniem szyby drzwiczek piekarnika zdjąć drzwiczki piekarnika w sposób przedstawiony poniżej.

1. Otworzyć drzwiczki piekarnika.

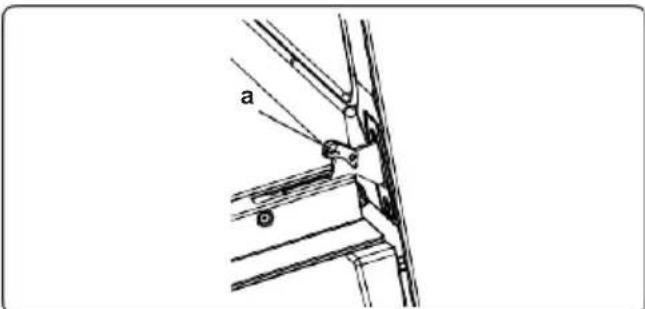

1. Otworzyć zatrzask (a) (za pomocą śrubokrętu) do końca.

1. Zamknąć drzwiczki prawie do końca i zdjąć je, pociągając do siebie.

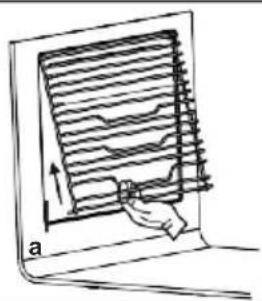

Wyjmowanie półki drucianej

Aby usunąć stelaż druciany, należy za niego pociągnąć, jak pokazano na rysunku. Po uwolnieniu z uchwytu (a) podnieść go.

5.2 Konserwacja

OSTRZEŻENIE: Konserwacja

urządzenia powinna być wykonywana tylko przez autoryzowanego

serwisanta lub wykwalifikowanego technika.

Zmiana lampki piekarnika

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy je wyłączyć i pozostawić do ostygnięcia.

• Zdemontować szklaną soczewkę, a następnie zdjąć żarówkę.
• Założyć nową żarówkę (odporną na temperatury do 300°C) w miejsce usuniętej (230 V, 15–25 W, typ E14).
• Po wymianie szklanej soczewki piekarnik jest gotowy do użycia.
• Produkt zawiera źródło światła o klasie efektywności energetycznej G.
• Użytkownik końcowy nie może wymienić źródła światła. Potrzebny jest serwis posprzedażny.
• Dołączone źródło światła nie jest przeznaczone do innych zastosowań.

Wymienne źródło światła przez profesjonalistę

Lampka jest specjalnie zaprojektowana do zastosowania w kuchennych urządzeniach

gospodarstwa domowego. Nie nadaje się do oświetlania pomieszczeń domowych.

6. ROZWIĄZYWANIE PROBLEMÓW I TRANSPORT

6.1 Rozwiązywanie problemów

Jeżeli po sprawdzeniu tych podstawowych rozwiązań problem z urządzeniem nadal występuje, należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym technikiem.

Problem	Możliwa przyczyna	Rozwiązanie
Piekarnik się nie włącza.	Zasilanie jest wyłączone.	Upewnić się, że zasilanie jest dostępne.Upewnić się również, że inne urządzenia kuchenne działają.
Brak ciepła lub piekarnik się nie nagrzewa.	Temperatura piekarnika nie została poprawnie ustawiona.Drzwiczki piekarnika pozostały otwarte.	Upewnić się, że pokrętło sterujące temperaturą piekarnika jest ustawione poprawnie.
Lampka piekarnika (jeśli jest dostępna) nie działa.	Lampka jest uszkodzona.Zasilanie elektryczne jest odłączone lub wyłączone.	Wymienić lampkę zgodnie z instrukcjami.Upewnić się, że zasilanie elektryczne jest podłączone do gniazdka sieciowego.
Piekarnik piecze nierównomiernie.	Półki piekarnika są nieprawidłowo rozmieszczone.	Upewnić się, że stosowane są zalecane temperatury oraz rozmieszczenie półek.Nie otwierać często drzwiczek, chyba że pieczone są potrawy, które należy obrócić.Częste otwieranie drzwiczek powoduje obniżenie temperatury wewnętrznej, co może wpływać na końcowy efekt pieczenia.
Nie można odpowiednio nacisnąć przycisków regulatora czasowego.	Między przyciskami regulatora czasowego znajdują się ciała obce.Model dotykowy: panel sterowania jest wilgotny.Ustawiona jest funkcja blokady.	Usunąć ciała obce i spróbować ponownie.Usunąć wilgoć i spróbować ponownie.Sprawdzić, czy ustawiona jest funkcja blokady.
Wentylator piekarnika (jeśli jest) działa głośno.	Półki piekarnika drgają.	Upewnić się, że piekarnik stoi poziomo.Upewnić się, że półki i osprzęt do pieczenia nie drgają ani nie stykają się z tylnym panelem piekarnika.

6.2 Transport

Jeśli zachodzi potrzeba przetransportowania urządzenia, należy użyć oryginalnego opakowania w celu przeniesienia go. Należy przestrzegać oznaczeń transportowych znajdujących się na opakowaniu. Aby nie dopuścić do uszkodzenia produktu w trakcie transportu, należy zabezpieczyć taśmą wszystkie poszczególne części.

Jeśli oryginalne opakowanie jest niedostępne, należy przygotować pudło do opakowania na czas transportu, tak aby zabezpieczyć urządzenie, a zwłaszcza jego powierzchnie zewnętrzne, przed zagrożeniami zewnętrznymi.

Oficjalny dystrybutor marki Kluge w Polsce: RANKOR AGD, sp. z o. o.

Wincentego Styczyńskiego 22, 41-500 Chorzów

Polska

Serwis gwarancyjny i pogwarancyjny

tel: [phone]

email: [e-mail]

Sprzedaż części zamiennych:

tel: [phone]

email: [e-mail]

www.agd-rankor.pl
