A067100 - Szlifierka Kątowa Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka stołowa do szlifowania na sucho
Model	A067100
Napięcie zasilania	230 V ~, 50 Hz
Moc znamionowa	150 W
Prędkość obrotowa	2950 obr/min
Średnica ściernic	125 mm
Szerokość ściernic	16 mm
Średnica otworu ściernic	12,7 mm
Masa	5 kg
Klasa ochronności	I
Stopień ochrony	IP20
Poziom ciśnienia dźwięku	70 dB(A)
Poziom mocy dźwięku	80 dB(A)
Tryb pracy	S2 (praca dorywcza) – maks. 30 min
Przeznaczenie	Szlifowanie narzędzi stalowych, usuwanie zadziorów
Materiał ściernic fabrycznych	Ściernica 2 szt. ∅125x16x∅12,7mm
Wyposażenie dodatkowe	Osłony przeciwiskrowe, podpórka przedmiotu obrabianego
Bezpieczeństwo	Wyłącznik z blokadą przed samoczynnym załączeniem, osłony
Konserwacja	Regularne smarowanie części ruchomych, kontrola stanu ściernic
Części zamienne	Dostępne w serwisie Dedra Exim
Gwarancja	24 miesiące

Często zadawane pytania - A067100 Pansam

Jak prawidłowo zamontować osłonę przeciwiskrową?

Przed montażem odłącz urządzenie od sieci. Osłonę przeciwiskrową przymocuj do górnej części osłony ściernicy za pomocą stalowego zawiasu. Dokręć śruby mocujące.

Jak wymienić ściernicę?

Odłącz zasilanie. Zdejmij osłonę ściernicy (odkręć trzy nakrętki). Odkręć nakrętkę mocującą ściernicę (prawa – przeciwnie do ruchu wskazówek zegara, lewa – zgodnie). Zdejmij podkładkę, pierścień dociskowy i starą ściernicę. Załóż nową ściernicę w odwrotnej kolejności. Pamiętaj o odpowiednim doborze ściernicy do materiału.

Jaki jest maksymalny czas ciągłej pracy szlifierki?

Urządzenie pracuje w trybie dorywczym S2. Maksymalny czas pracy przy stałym obciążeniu wynosi 30 minut. Po tym czasie należy odczekać, aż silnik ostygnie do temperatury otoczenia.

Czy szlifierką można ostrzyć piły tarczowe?

Nie. Szlifierka nie jest przeznaczona do ostrzenia pił tarczowych, pił do drewna ani brzeszczotów. Używanie jej do tych celów jest niezgodne z przeznaczeniem i powoduje utratę gwarancji.

Jakie środki ochrony indywidualnej są zalecane podczas pracy?

Zawsze używaj okularów ochronnych i środków ochrony słuchu (poziom hałasu do 80 dB(A)). Unikaj luźnej odzieży i biżuterii. Pracuj w dobrze wentylowanym pomieszczeniu.

Co zrobić, gdy maszyna nie uruchamia się?

Sprawdź, czy wtyczka jest dobrze włożona do gniazdka i czy w gniazdku jest napięcie. Sprawdź bezpiecznik. Jeśli te czynności nie pomogą, może być uszkodzony włącznik – przekaż urządzenie do serwisu.

Jak regulować odstęp między podpórką a ściernicą?

Poluzuj pokrętło mocujące podpórkę, ustaw podpórkę tak, aby odległość od ściernicy wynosiła maksymalnie 2 mm, a następnie dokręć pokrętło. Regularnie sprawdzaj ten odstęp, ponieważ ściernica się zużywa.

Czy można używać bocznej powierzchni ściernicy do szlifowania?

Nie. Używanie bocznej powierzchni ściernicy jest zabronione. Szlifowanie może odbywać się tylko na obwodzie ściernicy. Użycie boczne może uszkodzić ściernicę i spowodować obrażenia.

Jak przechowywać szlifierkę?

Przechowuj urządzenie w suchym miejscu, zabezpieczonym przed wilgocią. Przewód zasilający zwiń. Zdemontuj osłony przeciwiskrowe i podpórkę. Regularnie smaruj ruchome części olejem maszynowym.

Gdzie zgłosić reklamację?

Reklamację można zgłosić w miejscu zakupu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. Można też skorzystać z formularza na stronie www.dedra.pl.

INSTRUKCJA OBSŁUGI A067100 Pansam

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia zone symbolem i №szystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

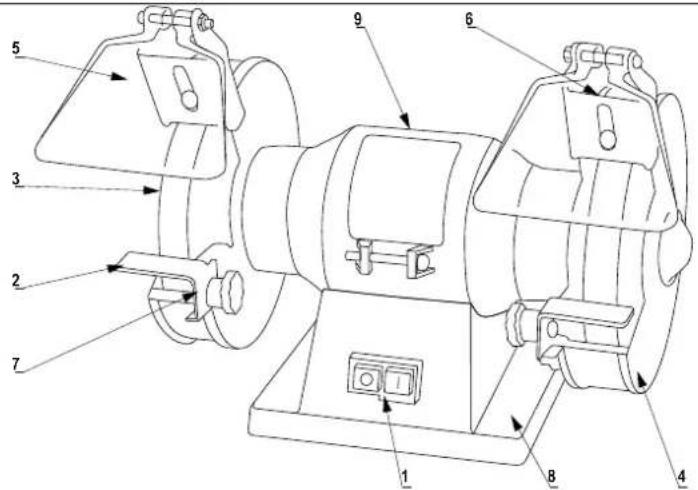

Rys. A: 1.Włącznik/wyłącznik, 2.Podpórka przedmiotu obrabianego, 3.Tarcza szlifierska – ściernica, 4.Osłona tarczy, 5.Osłona przeciwiskrowa, 6.Mocowanie osłony przeciwiskrowej, 7.Pokrętło mocujące podpórkę przedmiotu obrabianego, 8.Otwory mocujące, 9.obudowa

3. Przeznaczenie urządzenia

Szlifierka stołowa jest urządzeniem przeznaczonym do szlifowania na sucho narzędzi stalowych takich jak: noże tokarskie, nożyczki, dłuta, przecinaki, narzędzi posiadających ostrza oraz do innych drobnych prac szlifierskich. Urządzenie umożliwia wykonanie operacji szlifowania powierzchni płaskich, zewnętrznych oraz usuwania zadziorów. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Maszyna może być użytkowana tylko i ze ściernicami o średnicy nie przekraczającej: A067100 - 125 mm, A067110 - 150 mm, A067120 - 200 mm, opisanymi w części. "Zalecane ściemice". Waga oraz gabaryt obrabianego detalu powinny być tak dobrane, by nie powodować braku stabilności maszyny. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Szlifierka nie jest urządzeniem przystosowanym do ostrzenia pił tarczowych, pił do drewna i brzeszczotów. Nie wolno obrabiać materiałów zawierających azbest, aluminium, magnez oraz innych materiałów, które mogą stwarzać ryzyko pożaru, wybuchu oraz zagrażających zdrowiu.

Dopuszczalne warunki pracy

Praca dorywcza S2 30 min

Szlifierka może być użytkowana tylko w pomieszczeniach

zamkniętych, o sprawnie działającej wentylacji.

1. Dane techniczne

Model	A067100	A067110	A067120
Silnik elektryczny	Jednofazowy	jednofazowy	jednofazowy
Napięcie sieci [V]	230 ~	230 ~	230 ~
Częstotliwość sieci [Hz]	50	50	50
Moc znamionowa silnika [W]	150	150	350
Klasa ochronny	I	I	I
Masa [kg]	5	5	9,5
Prędkość obrotowa [obr/min]	2950	2950	2950
Srednica ściernic [mm]	125	150	200
Szerokość ściernic [mm]	16	16	20
Średnica otworu ściernic [mm]	12,7	12,7	16
Stopień ochrony	IP20	IP20	IP20
Emisja hałasu

Poziom ciśnienia dźwięku L_PA [dB(A)]	70	70	70
Niepewność pomiaru (K_PA) [dB(A)]	3	3	3
Poziom mocy dźwięku L_WA [dB(A)]	80	80	80
Niepewność pomiaru (K_WA) [dB(A)]	3	3	3

Informacja na temat hałasu

Emisja hałasu została określona zgodnie z EN 61029-1 wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas. Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono嫺czone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Montaż szybki ochronnej (przeciwiskrowej) (Rys. A, 5 i Rys. A, 6) Przed dokonaniem jakiegokolwiek montażu lub regulacji należy się upewnić, że urządzenie jest odłączone od sieci zasilającej. W dodatkowym wyposażeniu szlifierki są dwie przeżroczyste osłony przeciwiskrowe, które trzeba dokręcić do górnej części osłony ściernic. Każda z osłon zamocowana jest za pomocą stalowego zawiasu. Szybki ochronne przymocować do górnej części ochrony ściernic. Dla wygodnego szlifowania urządzenie wyposażono w podpórkę, którą należy przymocować do dolnej części osłony każdej ściernicy. Stalowe podpórki mocujemy do dolnej części osłony ściernic. Urządzenie użytkować wyłącznie z osłoną przed iskrami oraz podpórką.

Ustawienie szlifierki stołowej

Po ustawieniu szlifierki w czystym suchym i dobrze oświetłonym pomieszczeniu na płaskiej powierzchni najlepiej stole warsztatowym, urządzenie należy przymocować do stołu 4 śrubami mocującymi. Urządzenie musi być tak zamocowana, aby ograniczyć drgania do minimum.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzić stan techniczny przewodu zasilającego Nie ciągnąć za przewód zasilający. Urządzenie podłączyć do uziemionego gniazda elektrcznego zabezpieczonego wyłącznikiem różnicowo-prądowym.

8. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia bezwzględnie

wykonać czynności opisane w rozdziale „Przygotowanie

do pracy"

Przed włączeniem urządzenia, każdorazowo należy sprawdzać czy wszelkie elementy odpowiedzialne za bezpieczeństwo pracy są sprawne. Kaźdorazowo należy sprawdzić stan ściernicy oraz czy ściernica nie wchodzi w kontakt z jakimkolwiek elementem stałym urządzenia.

Włączyć urządzenie do sieci wciskając wtyczkę do gniazdka zasilającego. Włącznik znajduje się na obudowie zespołu napędowego z przodu szlifierki Przycisk w kolorze zielonym oznaczony "I" służy do uruchamiania urządzenia, przycisk czerwony, oznaczony "0" do zatrzymywania. Zespół włącznika jest tak skonstruowany, że w przypadku zaniku napięcia i jego ponownym pojawieniu, maszyna nie załączy się samoczynnie. Aby uruchomić urządzenie należy ponownie wcisnąć przycisk "I". Nie pozostawiać maszyny na biegu jałowym. Nie pozostawiać urządzenia podłączonej do sieci bez dozoru. Po zakończeniu pracy obowiązkowo wyjąć wtyczkę z gniazdka. W przypadku zbyt dużych prędkości posuwu materiału lub zbyt długotrwałej eksploatacji, tym samym znaczącego wzrostu oporów cięcia i temperatury uzwojeń silnika należy wyłączyć urządzenie i czekać aż silnik osiągnie temperaturę otoczenia. Nie przeciązać maszyny, stosować się do zalecanego czasu pracy.

Urządzenie należy użytkować wyłącznie z osprzętem zamontowanym na obydwu wrzecionach. Zapobiega to kontaktowi z obracającym się wrzecionem.

9. Użytkowanie urządzenia

! UWAGA

Nigdy nie należy uruchamiać maszyny w momencie

kontaktu ściernicy z obrabianym materiałem.

Po uruchomieniu szlifierki łagodnym ruchem dosunąć szlifowany przedmiot do ściernicy (nie uderzać o wirująca ściernic). W czasie szlifowania narzędzie dociskać niewielką siłą. Ściernica tylko w niewielkim stopniu powinna zmniejszyć swoją prędkość obrotową w stosunku do biegu bez obciążenia. W wyniku zjawiska tarcia pomiędzy ściernicą a obrabianym materiałem następuje zjawisko nagrzewania materiału. Dlatego należy przy szlifierce ustawić pojemnik z środkiem chłodzącym w celu chłodzenia obrabianego przedmiotu. Szlifierka stołowa przeznaczona jest do trybu pracy S2 (praca dorywcza). Oznacza to, że urządzenie w czasie pracy musi mieć zagwarantowane przerwy, na schłodzenie. Przy pracy pod stałym obciążeniem, urządzenie nie może pracować dłużej niż 30 min. Przekroczenie czasu pracy, wyspecyfikowanego powyżej, może spowodować przegrzanie się urządzenia. Czas przerwy powinien być odpowiednio długi, tak aby szlifierka ostygła do temperatury otoczenia.

Zamocowanie, wymiana ściernic

⚠ UWAGA Przystępując do wymiany ściernic bezwzględnie odłączyć zasilanie od maszyny wyjmując wtyczkę z gniazdka.

Zdemontować osłone ściernicy, odkręcając trzy mocujące ją nakrętki za pomocą klucza płaskiego i śrubokręta krzyżowego. Odkręcić nakrętkę (prawa ściernica - w przeciwnym kierunku do ruchu wskazówek zegara - nakrętka jest prawoskrętną; lewa ściernica - w kierunku zgodnym do ruchu wskazówek zegara - nakrętka jest lewoskrętną), zdjęć podkładkę i pierścień dociskowy, a następnie ściernicę. Pierścień oporowy pozostawić na miejscu. Montaż nowej tarczy należy przeprowadzić w odwrotnej kolejności. Zamontować zdjęta uprzednio osłone, dokręcić nakrętki. Czynności wymiany ściernicy należy prowadzić bardzo ostrożnie. Upadek ściernicy na twarde podłoże zawsze kończy się wyszczerbieniem lub zniszczeniem tarczy szlifierskiej.

Zalecane ściernice

Fabrycznie A067100 jest wyposażona w 2 ściernice ∅125x16x∅12,7mm, A067110 jest wyposażona w 2 ściernice ∅150x16x∅12,7mm, A067120 jest wyposażona w 2 ściernice ∅200x20x∅16mm. W celu uzyskania optymalnych warunków szlifowania i jakości szlifowania, istotnym jest fakt właściwego doboru rodzaju ściernicy do rodzaju obrabianego materiału. Ściernica odpowiednio dobrana do danego materiału obrabianego nie powinna być ani za miękka, ani za twarda . Twardość ściernic oznacza się za pomocą symboli literowych: ściernice b. miękkie: E, F, G; miękkie: H, I, J, K; średnie: L, M, N, O; twarde: P,Q ,R ,S; b. twarde: T, U, W, Z. System oznaczania ściernic podany jest Polska Norma: Narzedzia scierne spojone - PN-ISO 525:2001

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Okresowo weryfikować stan techniczny szlifierki. Sprawdzać bezwzględnie przed każdym rozpoczęciem pracy, czy na powierzchni ściernic nie ma pęknięć, wyszczerbień. Przed każdorazowym rozpoczęciem pracy sprawdzić i wyregulować osłone przeciwiskrową.

Wydostające się spod tarczy iskry mogą doprowadzić do uszkodzenia oka lub zapłonu przedmiotów znajdujących się w pobliżu i spowodować pożar.

Dodatkowo należy regulować odległość między końcem podpórki a ściernicą wynikającą ze zużywania się ściernicy.

Odległość osłony od ściernicy powinna być jak najmniejsza, jednak w żadnym przypadku nie może być większa niż 2 mm.

W przypadku większego odstępu, obrabiany przedmiot może zostać wciągnięty podczas ruchu obrotowego tarczy szlifierskiej i spowodować obrażenia.

W przypadku kiedy zużycie ściernicy jest tak duże, że pomimo regulacji odległości, odległość pomiędzy ściernicą a podpórką przekracza wartość 2 mm – należy wymienić ściernicę.

Kilka ważnych informacji i praktycznych porad

1. W przypadku nierównej powierzchni ściernicy należy zastosować diament, za pomocą którego możemy zregenerować powierzchnię szlifującą ściernicy.

2. Zużywanie się ściernicy zależy od twardości szlifowanego materiału oraz zastosowanej ściernicy.

3. Nie wolno używać bocznej powierzchni ściernicy do szlifowania.

4. Jeżeli ziarno wykrusza się ze spoiwa, oznacza to, że ściernica jest zbyt miękka.

5. Jeżeli ziamo po stępieniu nie wykrusza się ze spoiwa, ściernica jest zbyt twarda i "pali", gdyż na skutek tarcia obrabiana część zostaje podgrzana do wysokiej temperatury.

6. Przekazywane do napraw gwarancyjnych maszyny noszące ślady ingerencji osób trzecich będą traktowane jako naprawy pogwarancyjne.

7. Kształt i rodzaj ściernicy dobierać odpowiednio do kształtu i materiału obrabianej części, rodzaju obróbki oraz konstrukcji obrabiarki.

Przenoszenie, przechowywanie

Podczas podnoszeniu należy trzymać urządzenie od spodu, za obie osłony, przewód sieciowy należy zwinąć, osłony przed iskrami oraz podpórki muszą być zdemontowane.

Urządzenie przechowywać w suchym miejscu, zabezpieczonym przed dostępem wilgoci. Regularnie smarować ruchome części olejem maszynowym.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaklowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po

okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Maszyna nie działa	Przewód zasilający jest żle podłączony	Wcisnąć głęblej wtyczkę do gniazdka, sprawdzić kabel zasilający
	W gniazdku niema napięcia sieciowego	Sprawdzić napięcie w gniazdku, sprawdzić, czy nie zadziałał bezpiecznik
	Uszkodzony włącznik	Przekazać urządzenie do serwisu
	Silnik nie ma mocy, rusza z trudem	Wyłączyć maszynę z sieci
	Czuć zapach palonej izolacji	Przekazać urządzenie do serwisu
Efektywność szlifowania bardzo mała	Nieodpowiednia ściernica	Wymienić tarcze szlifierską na nową (dla odpowiedniego materiału)

13. Kompletacja urządzenia

1. Szlifierka stołowa – 1 szt, 2. Komplet osłon przeciwiskrowych – 1 szt,
2. Podpórka – 1 szt, ; 4. Komplet śrub, podkladek, nakrętek i pokręteł – 1 szt

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzuć razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużyłego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

A067100, A067110, A067120 (Rys. B)

LP	Nazwa części	LP	Nazwa części
1	Ściernica	27	Podkładka
2	Śruba	28	Pokrętło
3	Śruba	29	Śruba
4	Wspornik osłony	30	Śruba
5	Podkładka	31	Włącznik
6	Podkładka sprężynująca	32	Podkładka uziemnienia
7	Nakrętka	33	Podkładka
8	Osłona	34	Śruba
9	Łożysko	35	Gumowa stopa
10	Wiatrak	36	Podstawa
11	Wirnik	37	Śruba
12	Stojan	38	Podkładka
13	Tabliczka	39	Kondensator
14	Pierścień środkowy	40	Śruba
15	Osłona	41	Kabel zasilający
16	Osłona ściernicy prawa	42	Osłona ściernicy lewa
17	Pierścień zaciskowy	43	Nakrętka
18	Koło dociskowe	44	Osłona ściernicy lewa
19	Etykieta	45	Podpora
20	Ściernica	46	Śruba
21	Nakrętka	47	Odgiętka
22	Osłona ściernicy prawa	48	Śruba
23	Śruba	49	Blokada kabla
24	Śruba	50	Zacisk kabla
25	Podpora	51	Obudowa
26	Podkładka	52	Podkładka

Karta gwarancyjna

na

Szlifierka stołowa

Nr katalogowy: A067100, A067110, A067120 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy:

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoreęcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.
   W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Szlifierka stołowa	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Tarcze szlifierskie	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwaranłem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego

kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

2. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

3. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

4. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

5. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).
2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.
3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.
4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.
5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];
8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

Obsah

7. Pripojenie k sieti

o., ul. 3 Maja 8, 05-800 Pruszków.
