INSTRUKCJA OBSŁUGI DED7185H DEDRA

PL Nagrzewnica gazowa Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dodra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

Ten produkt nie może służyć jako podstawowe źródło ogrzewania.

[e-mail] www.dedra.pl

7185H.052021.V1

1. Zdjęcia i rysunki


II klasa ochrony przeciwporążeniowej/ ii třída protipožárni ochrany/ II trieda protipožiarnej ochrany/ apsaugos nuo elektros smūgio klasė II / prettrieciena drošības klasė II / II érintésvédelmi osztály/ II clasa de protectje împotriva şocurilor electrice/ II klasse des brandschutzes

Rodzaj gazu/ Typ plynu / Druh plynu/ Duju rūsys/ Gāzes veids/ Gáz típus/ Type de gaz/ Tipo de gas/ Tip de gaz/ Soort gas/ Gassorten

Clásnielenle wylotowe z reduktorem/ Výstupní tlak s reduktorem/ Výstupný tlak s regulátorom/ Išvesties slégis su reduktoriumi/ Izejas spiediens ar reduktoru/ Kimeneti nyomás reduktorral/ Pression de sortie avec réducteur/ Presión de salida/ Presiune la ieşire din reductor/ Uitgaande druk met regelaar/ Gasdruck am Austritt mit Gasdruckreduzierventil

Zużycie gazu na godzinę/ Spotreba plynu za hodinu/ Spotreba plynu za hodinu/ Dujų sunaudojimas per valanda/ Gāzes patēriņš stundā/ Gázfogyasztás óránként/ Consommation de gaz par heure/ Consumo de gas por hora/ Consum de gaz pe orā/ Gasverbruik per uur/ Gasverbrauch, pro Stunde

Wydatek powietrza/ Spotřeba vzduchu/ Spotřeba vzduchu/ Oro srautas/ Gaisa plūsma/ Levegőfogyasztás/ Débit d'air/ Gasto de aire/ Debitul de aer/ Luchtstroom/ Heißluftleistung

PL Spis treści

1. Zdjęcia i rysunki
2. Szczegółowe przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Podłączenie do sieci
9. Włączanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

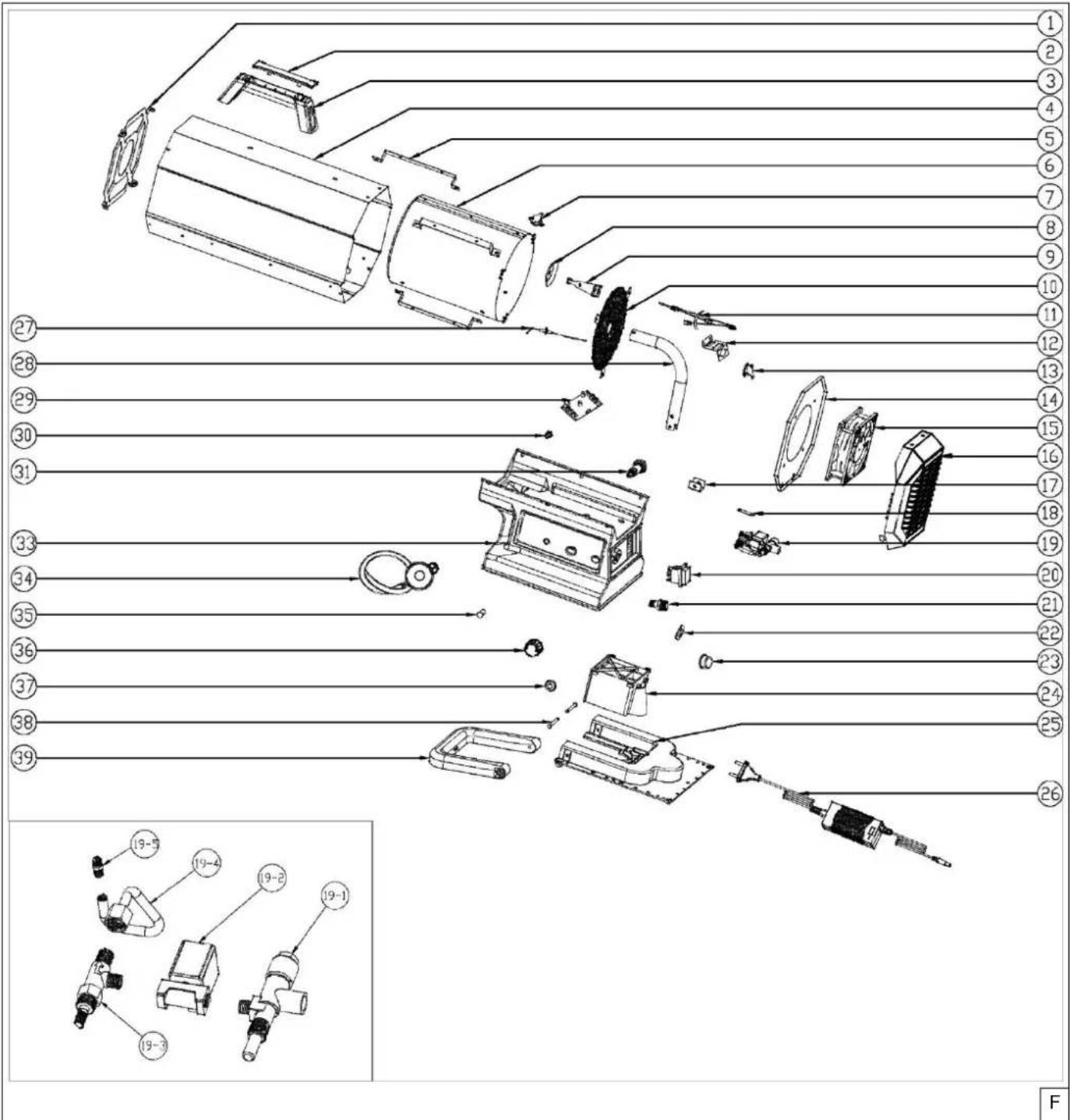

15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone

symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

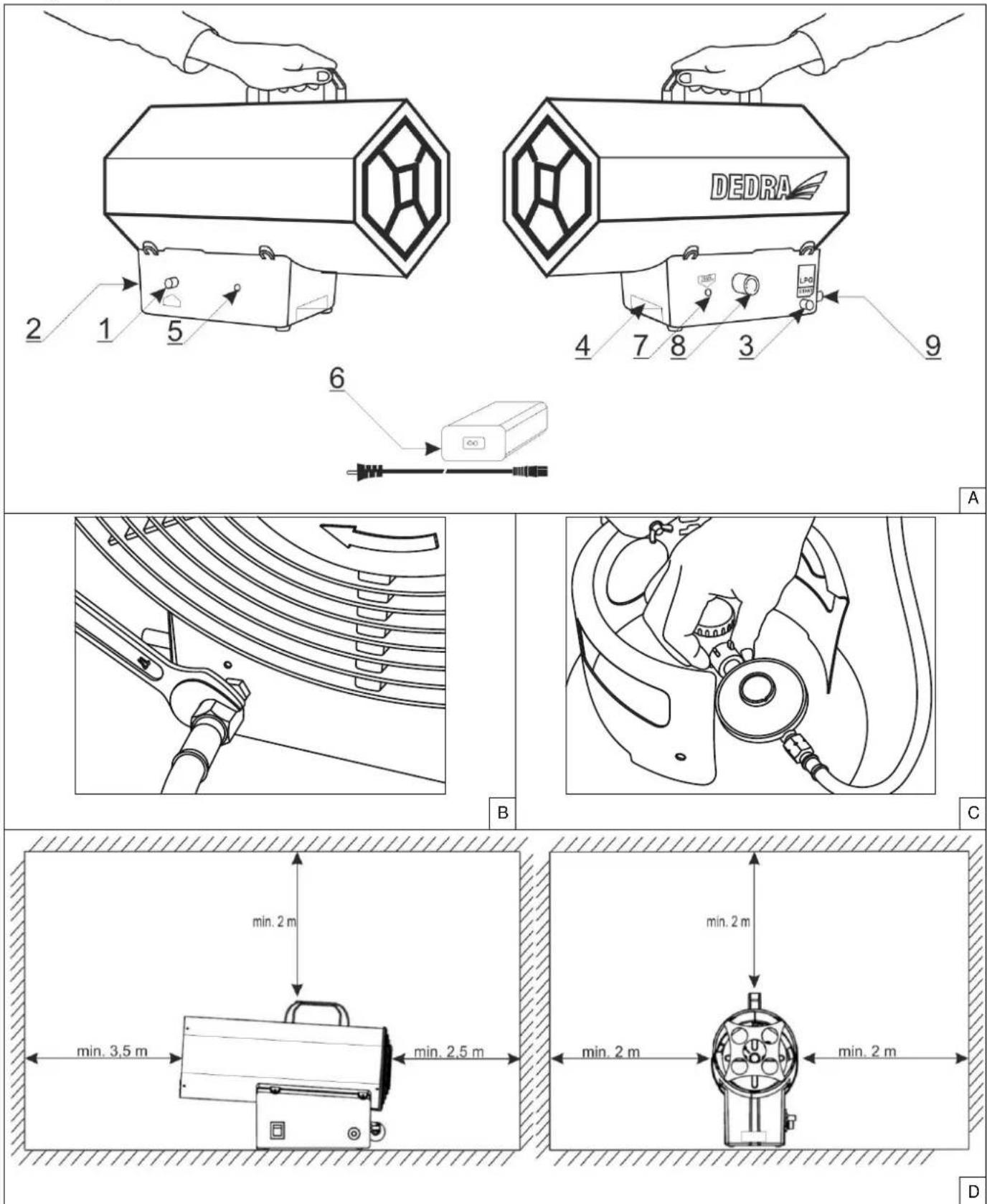

Rys. A: 1. Przycisk iskrownika (zapłon), 2. Włącznik, 3. Ręczne zwolnienie zaworu bezpieczeństwa. 4. Gniazdo akumulatora. 5. Gniazdo zasilacza sieciowego. 6. Zasilacz sieciowy. 7. Dioda sygnalizująca niski stan naładowania akumulatora. 8. Pokrętło regulacji mocy grzewczej (ilości spalanego gazu). 9. Króciec przyłączeniowy przewodu gazowego.

UWAGA

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii

SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

3. Przeznaczenie urządzenia

Nagrzewnica gazowa jest nagrzewnicą powietrza i przeznaczona jest tylko do ogrzewania pomieszczeń zamkniętych, w których wymagane jest utrzymywanie temperatury na ustalonym poziomie, takich jak magazyny, warsztaty, tunele, hale produkcyjne, szklarnie, obiekty podczas prowadzenia prac budowlanych. Wyposażona jest w wentylator napędzany silnikiem elektrycznym, który wymusza przepływ powietrza i wspomaga cyrkulację powietrza w pomieszczeniu, a jednocześnie zapewnia odpowiedni współczynnik nadmiaru powietrza do procesu spalania.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utrate praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utrate praw gwarancyjnych.

Uzrządzenie jest przeznaczone do użytkowania tylko w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Urządzenie nie jest przeznaczone do użytkowania w pomieszczeniach mieszkalnych. W przypadku użycia w budynkach użyteczności publicznej należy upewnić się, że lokalne przepisy takie zastosowanie dopuszczają. Nie użytkować w piwnicach i pomieszczeniach poniżej poziomu gruntu. Nie używać do rozmrażania, odzraniania obłodzonych elementów (różnego rodzaju zbiorników, nadwozi i podwozi samochodów, elementów konstrukcji itp.). Nie używać w zapylonych i zanieczyszczonych pomieszczeniach. Urządzenie nie powinno być wykorzystywane do ciągłego ogrzewania stajni, ferm itp. W przypadku eksploatacji nagrzewnicy przy ciągłej obecności człowieka, należy zapewnić odpowiednie warunki pracy. Pomieszczenie musi być wentylowane, aby procent substancji trujących w powietrzu nie przekraczał poziomu niebezpiecznego dla zdrowia. Dobra wentylacja jest zagwarantowana gdy zapewniona jest normalna cyrkulacja powietrza przez okna, drzwi i inne otwory stałe, których powierzchnia wynosi co najmniej tyle ile opisano w „Dopuszczalnych warunkach pracy” (25 cm ^2 na każdy kilowat mocy grzewczej nagrzewnicy). Rekomendowana minimalna kubatura pomieszczenia, w którym pracuje nagrzewnica opisana jest w „dopuszczalnych warunkach pracy”. W przypadku eksploatacji nagrzewnicy przy braku ciągłej obecności człowieka należy umieścić znaki zabraniające osobom ciągłego przebywania w pomieszczeniu. Należy zapewnić zwykłą cyrkulację powietrza przez drzwi i okna. Wewnętrzne przepisy w innych krajach mogą nakładać dodatkowe wymagania, w takich przypadkach należy skontakłować się z producentem.

Dopuszczalne warunki pracy

Urządzenie może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji. Unikać wilgoci. Nie pozostawiać urządzenia włączonego bez dozoru.

	DED7185H
Minimalny przekrój otworów wentylacyjnych [cm ^2 ]	400
Rekomendowana minimalna kubatura ogrzewanego pomieszczenia [m ^3 ]	160

1. Dane techniczne

Model	DED7185H
Kategoria urządzenia	I3B/P
Typ paliwa	G30
Klasa ochrony przeciwporażeniowej	II
Stopień ochrony przed dostępem bezpośrednim	IP24
Napłęcie [V]	18 d.c. / 220-240 ~
Moc silnika elektrycznego [W]	10d.c. / 17
Maksymalne zużycie gazu [kg/h]	0,65 – 1,45
Moc grzewcza [kW]	9-20
Wydatek ciepłego powietrza [m3/h]	500
Butła [kg] [cm x cm]	11, 60 x ∅31
Dopuszczenie do sprzedaży	AT, BE, BG, HR, CH, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IR, IT, LT, LI, LV, LU, MT, NO, PL, PT, RO, SE, SI, SK, ES, TR, FB, NL
Przewód gazowy	HHGA 6,3 mm Class 2 (do 10 bar)
Paremetry reduktora
Typ reduktora	Z80
Rodzaj gazu	LPG
Ciśnienie wejściowe[bar]	1-16
Ciśnienie wyjścia z reduktora [mbar]	700
Przepustowość reduktora [kg/h]	3
Temperatura pracy[°C]	20-50
Łącznik wlotowy	G1,G2,G3,G4,G7,G8,G9,G10, G11,G12
Łącznik wylotowy	H1,H4,H5,H6, H50,H51

6. Przygotowanie do pracy

UWAGA

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw, ądzenia, akumulatora i ładowarki.

Stosowanie innych akumulatorów i ładowarek jest zabronione.

Wszystkie czynności należy przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

⚠ UWAGA

Przed uruchomieniem urządzenia należy bezwzględnie sprawdzić szczelność połączeń z przewodem elastycznym

i reduktorem.

Po wyjęciu urządzenia z opakowania należy sprawdzić czy w zestawie nie brakuje żadnego z elementów wymienionych w kompletacji (patrz pkt. 14). Przed przystąpieniem do montażu należy ocenić czy znajdujące się elementy nie są uszkodzone, w przypadku stwierdzenia uszkodzenia nie uruchamiać urządzenia, powyższy fakt zgłosić sprzedawcy

Po montażu należy okleić, urządzenie naklejkami dołączonymi do urządzenia, zgodnie z kodem kraju przeznaczenia.

Podłączenie do butli gazowej.

UWAGA

Butla nie może znajdować się od frontu nagrzewnicy! Płomień z nagrzewnicy skierowany bezpośrednio w zi wybuchem gazu.

! UWAGA

Butla zawsze musi być ustawlona plonowo.

1. Butle z gazem propan/butan ustawić na płaskiej, twardej, równej powierzchni, w miejscu z dala od otwartego ognia i źródeł ciepła.

2. Nagrzewnicę ustawić tak, aby przeszkody znajdowały się w odległości min.
   3,5 m od wylotu nagrzewnicy, 2,5 m od wlotu(tyl urządzenia), 2 m z boku nagrzewnicy, 2 metry od góry (Rys. E)

3. Podłączyć koniec elastycznego przewodu gazowego do przyłącza nagrewnicy i umocować go za pomocą nakrętki mocującej (Rys. C), drugi koniec przewodu należy połączyć z reduktorem. Dla pewności połączenia, dokręcić nakrętki kluczem 17 mm, gwint lewo-skrętny.
4. Przykręć do zaworu butli, reduktor dołączony do urządzenia, zdejmij pokrywę uszczelki zaworu butli. Po sprawdzeniu obecności oraz dobrego stanu uszczelki, dokręcaj nakrętkę mocującą reduktor w sposób zapewniający szczelność połaczenia (Rys. D).
5. Podłączając reduktor do butli należy unikać skręcenia i zginania węża.
6. Odkręcić zawór butli i sprawdzić szczelność połączenia.

Reduktor ciśnienia:

Warunki montażu i działania

Jednostopniowy reduktor wysokiego ciśnienia do gazu płynnego utrzymuje ciśnienie wylotowe na stałym poziomie – niezależnie od wahań ciśnienia źródłowego w określonych zakresach.

Podczas użytkowania na zewnątrz reduktor musi być w odpowiedni sposób zabezpieczony przed deszczem i zanieczyszczeniami.

W przypadku jakichkolwiek trudności lub problemów należy zamknąć dopływ gazu i skontaktować się bezzwłocznie ze sprzedawcą (dostawcą gazu).

Jeżeli dojdzie do wycieku lub zapalenia się wyciekającego gazu, zawór lub podłączenie zaworu z reduktorem należy przykryć mokrą szmatką i zakręcić zawór

Obstuga

Gdy reduktor został prawidłowo zamontowany na zaworze butli, przepływ uzyskiwany jest poprzez przekręcenie pokrętła zaworu w kierunku wskazywanym przez strzałkę. Aby zamknąć przepływ gazu, należy przekręcić zawór w odwrotnym kierunku.

UWAGA

Zabrania się pozostawienia na butli reduktora nie podłączonego do odbiornika.

Przy normalnych warunkach użytkowania zaleca się wymianę reduktora przed upływem 10 lat od daty produkcji, co ma na celu zapewnienie bezpieczeństwa eksploatacji.

Jeśli reduktor jest zainstalowany w instalacji szeregowej, należy wówczas zapewnić, że ciśnienie przechodzącego gazu mieści się w limicie ciśnienia tego reduktora i kolejnych reduktorów w szeregu.

Należy również wyeliminować ewentualne spadki ciśnienia na łączeniach.

W przypadku urządzeń umieszczonych przy zbiornikach lub butlach ciśnieniowych, które jednak nie są z nimi połączone bezpośrednio, należy umieścić ostrzeźenie następującej treści: „Ten reduktor nie powinien być umieszczony poniżej wylotu zbiornika lub butli, w celu zapewnienia, że nie nastąpi ulatnianie się gazu w wyniku jego kumulacji w reduktorze. Wszelkie rury i węże użyte do połączenia wlotu do reduktora ze zbiornikiem lub cylindrem powinny być umieszczone w sposób zapewniający ich nachylenie w dół od reduktora do zbiornika.”

Sprawdzenie szczelności połączenia.

UWAGA

Nigdy nie sprawdzaj szczelności połączeń używając płomienia.

Po skończonym montażu należy sprawdzić połączenia testerem szczelności, w przypadku braku testera szczelności, należy dokonać sprawdzenia szczelności przy użycłu preparatów pieniących dostępnych na rynku lub przy użycłu wody z mydłem. Pojawienie się baniek, pęcherzyków lub bąbli gazu świadczy o nieszczelności połączenia- połączenie takie należy poprawić i ponownie wykonać test.

⚠ UWAGA

Nie wolno używać nagrzewnicy do czasu usunięcia nieszczelności.

Czynności w przypadku wycieku gazu:

- natychmiast zakręcić zawór butli,

- zgasić wszystkie źródła ognia,

- przewietrzyć przestrzeń w celu rozrzedzenia stężenia gazu,

- usunąć powód nieszczelności,

- po odkręceniu zaworu jeszcze raz sprawdzić szczelność.

Po skończonym montażu i sprawdzeniu szczelności, urządzenie jest przygotowane do pracy.

7. Podłączenie do sieci

Urządzenie oprócz pracy w trybie akumulatorowym ma możliwość podłączania też do sieci elektrycznej 230 V. W takim trybie należy wyjąć akumulator z gniazda (Rys. A, 4) i użyć dołączonego zasilacza (Rys. A, 6), podłączając go do sieci i do gniazda zasilacza w urządzeniu (Rys. A, 5).

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający. Urządzenie podłączać do uziemionego gniazda elektrycznego zabezpieczonego wyłącznikiem różnicowo-prądowym. Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi zostać wymieniony przez autoryzowany serwis. Wymiana wtyczki lub przewodu zasilającego musi być zawsze wykonana przez autoryzowany serwis.

W przypadku używania urządzenia z akumulatorem należy odłączyć zasilacz sieciowy, włożyć naładowany akumulator z linii SAS+ALL w gniazdo w urządzeniu (Rys. A, 4) aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy.

8. Włączanie urządzenia

UWAGA

Przed uruchomieniem urządzenia należy bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do

UWAGA

Przed włączeniem nagrzewnicy należy skontrolować szczelność układu.

Tryb ogrzewania

1. Pozycja początkowa przełącznika zasilania nagrzewnicy to pozycja „0°. Włożyć wtyczkę do gniazda z bolcem lub podłączyć akumulator, upewniając się ,że napięcie w gnieździe jest zgodne z napięciem podanym na tabliczce znamionowej. Włączyć zasilanie , przełączając przełącznik zasilania do pozycji „1°( Rys. A, 2)

2. Upewnić się, że łopaty wentylatora się obracają. Jedną ręką nacisnąć przycisk zaworu bezpieczeństwa(Rys. A, 3) i przytrzymać go przez około 3 sekundy, następnie, trzymając wciśnięty przycisk, drugą ręką nacisnąć przycisk iskrownika (Rys. A, 1). Po zapłonie gazu należy przytrzymać przycisk zaworu bezpieczeństwa przez około 20 sekund.

UWAGA

Jeżeli wentylator się nie obraca, nie włączać nagrzewnicy.

1. Sprawdzić płomień, zachowując bezpieczną odległość, obserwować płomień, zwracając uwagę, aby nie przebywać w linii wylotu gorącego powietrza. Prawidłowy płomień ma kolor niebieski, jest stabilny, obejmuje pełny obwód komory spalania.

! UWAGA

Podczas użytkowania nagrzewnicy, węża gazowego nie wolno zgłinać ani skręcać.

Tryb Wentylacji

Urządzenie może również pracować jako wentylator. Należy wówczas urządzenie podłączyć do sieci elektrycznej lub podłączyć akumulator i przełącznik (Rys A, 2) ustawić w pozycji „I”. W przypadku kiedy urządzenie wcześniej pracowało w tryble ogrzewania, należy zakręcić zawór butli z gazem.

Wyłączanie nagrzewnicy

W celu prawidłowego wyłączenia nagrzewnicy należy:

1. Zamknąć dopływ gazu, zakręcając zawór butli gazowej,

2. Pozostawić włączony wentylator na około 60 sekund w celu wychłodzenia nagrzewnicy.

3. Wyłączyć nagrzewnicę przełącznikiem zasilania (Rys. A, 2),

4. Odłącz urządzenie od sieci elektrycznej lub odłączyć akumulator,

5. Odłącz urządzenie od przewodu gazowego,

6. Przed przeniesieniem nagrzewnicy w miejsce przechowywania odczekać ok. 20-30 minut do całkowitego wystudzenia urządzenia.

Pomimo wychłodzenia obudowy nie zaleca się dotykania urządzenia bezpośrednio po zakończonej pracy.

! UWAGA

Jeżeli nagrzewnica nie pracuje, należy bezwzględnie zakręcić zawór butli gazowej.

Urządzenie wyposażone jest w możliwość regulacji mocy grzewczej (ilości spalanego gazu). Regulacji można dokonać za pomocą pokrętła (Rys. A, 8). W celu zmniejszenia mocy grzewczej obrócić pokrętło w lewo, w celu zwiększenia obrócić pokrętło w prawo.

9. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności konserwacyjne przeprowadzać przy odlączonym urządzeniu od sieci elektrycznej lub od butli gazowej.

Urządzenie wyposażone jest we wskaźnik niskiego stanu naładowania akumulatora (Rys. A, 7). Kiedy dioda sygnalizacja będzie się świecić zaleca się wymianę akumulatora na naładowany. W tym celu najpierw zakręcić zawór na butli gazowej, odczekać aż płomień zgaśnie, wyłączyć urządzenie za pomocą przełącznika (Rys. A, 2) i wymienić akumulator.

Naprawy mogą być dokonywane wyłącznie przez wykwalifikowanych specjalistów w punktach wskazanych przez producenta. Urządzenie należy okresowo czyścić i poddawać przeglądom kontrolnym.

W trakcie prac konserwacyjnych należy czyścić wlot i wylot nagrzewnicy, kontrolować przewód gazowy pomiędzy reduktorem a nagrzewnicą, sprawdzać szczelność przynajmniej raz w miesiącu i po każdej wymianie butli. W przypadku uszkodzenia węża lub stwierdzenia upływu daty ważności należy go wymienić w autoryzowanym punkcie serwisowym.

Przegląd techniczny:

Przynajmniej raz do roku, zalecany jest przegląd techniczny wykonany przez autoryzowany serwis, najlepiej przed każdym sezonem grzewczym.

! UWAGA

Przegląd techniczny nie może być dokonywany przez osoby nieuprawnione.

Jeżeli urządzenie nie jest użytkowane przez długi okres czasu, należy zakręcić zawór na butli i odłączyć urządzenie od sieci lub odłączyć akumulator.

Przechowywanie

Po zakończonym sezonie grzewczym, urządzenie powinno być przechowywane w miejscu suchym i niezapylonym, zabezpieczone przed dostępem wilgoci w temperaturze 5-20°C. Przed powtórnym uruchomieniem urządzenia należy sprawdzić szczelność przewodu gazowego i sprawność połączenia elektrycznego. W przypadku wątpliwości należy skontaktować się ze sprzedawcą lub producentem w celu konsultacji technicznej.

Wymiana butli gazowej:

! UWAGA

Wymiany butli gazowej dokonywać na wolnej przestrzeni w bezpiecznej odległości od źródeł ognia, ciepła i materiałów

Wymiany dokonywać na wychłodzonym urządzeniu, nigdy nie odkręcać reduktora jeżeli zawór w butli znajduje się w pozycji otwartej.

1. Zakręcić zawór na butli,

2. Odłączyć od butli reduktor,

3. Sprawdzić czy w reduktorze znajduje się uszczelka, sprawdzić jej stan(ewentualnie wymienić),

4. Podłączyć nową butłę zwracając uwagę, aby połączenia gwintowe nie uległy poluzowaniu,

5. Przeprowadzić test szczelności.

Zardzewiałe, wgniecione lub uszkodzone butle gazowe mogą stanowić zagrożenie i muszą być sprawdzone przed dostawą gazu. Nie wolno używać butli z uszkodzonym połączeniem gwintowym.

Po każdym użyciu

Odłączaj urządzenie od sieci lub odłączaj akumulator aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia i czyszczenia. Zabrudzenia na obudowie wyczyść wilgotną ściereczką, nie używaj agresywnych detergentów. Zabrudzenia na kratce wlotowej z tytu urządzenia czyścić miękką szczotką lub sprężonym powietrzem. Urządzenie przechowuj w miejscu niedostępnym dla dzieci, w miarę możliwości w oryginalnym opakowaniu.

10. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie

dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Nagrzewnicanie włącza się	Brak zasilania.Zbyt niskie napięcie zasilania.Awaria zasilania.Inne	Sprawdzić podłączenienagrzewnicy do sieci elektrycznejUsunąć powód obniżenia napięciaUruchomić ponownie po odzyskaniu zasilaniaPrzekazać urządzenie do naprawy
	Akumulator jest złepodłączony lubuszkodzony	Sprawdź i w razie konieczności popraw podłączenie akumulatora. W przypadku stwierdzenia uszkodzenia akumulatora nie pracuj urządzeniem.
Nagrzewnicanie zapalagazu	Przycisk podawaniagazu wciśniętyniewystarczająco.Wyczerpanie gazu wbutli.Inne	Wcisnąć prawidłowo przycisk (do oporu)Wymienić butlę na nowąPrzekazać urządzenie do naprawy
Nagrzewnicagaśnie wczasie pracy	Wyczerpanie gazu wbutli.Awaria zasilania.Zadziałanie termostatu.Inne	Wymienić butlę na nowąUruchomić ponownie po odzyskaniu zasilaniaPo ostygnięciu urządzenia usunąć przyczynęprzegrzewania, uruchomić ponowniePrzekazać urządzenie do naprawy

12. Kompletacja urządzenia

1. Nagrzewnica – 1 szt., 2. Przewód gazowy \~1,5m – 1 szt., 3. Reduktor – 1 szt.,
2. Uchwyt - 1 szt., 5. Zasilacz sieciowy - 1 szt.

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego DED7185H (Rys. F)

LP	Nazwa części	LP	Nazwa części
1	Słatka zabezpieczająca	19-4	Rurka
2	Mocowanie rękojeści	19-5	Dysza
3	Rękojeść	20	Włącznik
4	Obudowa	21	Gniazdo zasilania
5	Łącznik	22	Bląszka
6	Osłona wewnętrzna	23	Zaślepka gniazda zasilania
7	Zabezpieczene termiczne 65	24	Gniazdo akumulatora
8	Przegroda	25	Osłona podstawy
9	Wlot powietrza	26	Zasilacz
10	Przegroda	27	Igła zapłonu
11	Termopara	28	Wlot gazu
12	Mocowanie termostatu	29	Płytka zasilająca
13	Zabezpieczenie termiczne 75	30	Gniazdo
14	Płytka mocująca silnika	31	Cewka zapłonowa
15	Silnik 9W DC	33	Podstawa

16	Tylna osłona	34	Przewód z reduktorem 700mbar
17	Wspornik	35	Osłona diody
18	Płytka zaworu	36	Pokrętło
19	Zawór gazu	37	Filtr
19-1	Zawór	38	Oś
19-2	Zawór elektromagnetyczny	39	Wspornik podstawy
19-3	Zawór kontrolny

Karta gwarancyjna

na

Nagrzewnica gazowa

Nr katalogowy: DED7185H nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

......

......

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Nagrzewnica gazowa	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

7. Pripojenie k sieti
