DED9950A1 - Ogrzewanie DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Grzejnik konwektorowy
Model	DED9950A1
Marka	DEDRA
Wymiary (szer. x wys. x gł.)	30 x 42 x 15 cm
Waga	1,8 kg
Zasilanie	230 V ~ 50 Hz
Moc grzewcza	2000 W
Poziomy mocy	2 (1000 W / 2000 W)
Regulacja temperatury	Termostat z płynną regulacją
Zabezpieczenie przed przegrzaniem	Tak, wyłącznik termiczny
Zabezpieczenie przed przewróceniem	Tak, automatyczne wyłączenie
Typ elementu grzejnego	Element rurowy (stalowy)
Obudowa	Metalowa, lakierowana proszkowo
Kolor	Biały
Wentylator	Brak (konwekcja naturalna)
Poziom hałasu	Brak (cichy)
Długość przewodu zasilającego	1,5 m
Montaż	Wolnostojący na nóżkach lub ścienny (zestaw montażowy w zestawie)
Sterowanie	Pokrętła mechaniczne
Wskaźnik zasilania	Dioda LED
Zastosowanie	Ogrzewanie pomieszczeń mieszkalnych do 25 m²
Czyszczenie	Przecierać wilgotną szmatką, nie używać środków ściernych
Części zamienne	Dostępne: termostat, element grzejny, nóżki
Gwarancja	24 miesiące

Często zadawane pytania - DED9950A1 DEDRA

Jak zamontować grzejnik DED9950A1 na ścianie?

Grzejnik można zamontować na ścianie za pomocą dołączonego zestawu montażowego. Należy wywiercić otwory w ścianie, włożyć kołki, przykręcić uchwyty, a następnie zawiesić grzejnik. Upewnij się, że ściana jest nośna, a grzejnik jest wypoziomowany.

Jaka jest maksymalna moc grzewcza tego grzejnika?

Maksymalna moc grzewcza wynosi 2000 W, co pozwala efektywnie ogrzać pomieszczenie o powierzchni do 25 m².

Czy grzejnik ma zabezpieczenie przed przegrzaniem?

Tak, grzejnik wyposażony jest w zabezpieczenie termiczne, które automatycznie wyłącza urządzenie w przypadku przegrzania.

Jak czyścić grzejnik DED9950A1?

Przed czyszczeniem odłącz grzejnik od zasilania i poczekaj, aż ostygnie. Zewnętrzną obudowę przecieraj miękką, wilgotną szmatką. Nie używaj środków ściernych ani rozpuszczalników.

Czy grzejnik można używać w łazience?

Nie, grzejnik nie jest przystosowany do pomieszczeń wilgotnych. Zalecamy używanie go w suchych pomieszczeniach mieszkalnych.

Jaki jest pobór prądu przy mocy 2000 W?

Przy mocy 2000 W grzejnik pobiera ok. 8,7 A przy napięciu 230 V. Zalecamy podłączenie do gniazdka z zabezpieczeniem nadprądowym.

Czy termostat działa precyzyjnie?

Termostat umożliwia płynną regulację temperatury w zakresie od ok. 5°C do 35°C. Ustaw pokrętło na żądaną wartość, a grzejnik będzie utrzymywał zadaną temperaturę.

Grzejnik wydaje dźwięki – czy to normalne?

Podczas pracy mogą występować ciche odgłosy termiczne związane z rozszerzaniem się elementów. Jest to normalne. Jeśli jednak pojawią się głośne trzaski, skontaktuj się z serwisem.

Jakie są dostępne części zamienne do DED9950A1?

Dostępne są m.in.: termostat, element grzejny, nóżki oraz zestaw montażowy. Można je nabyć w autoryzowanych punktach serwisowych DEDRA.

Czy grzejnik można programować?

Model DED9950A1 ma sterowanie mechaniczne za pomocą pokręteł, bez funkcji programatora czasowego. Aby włączać/wyłączać o określonych porach, zalecamy użycie zewnętrznego programatora czasowego.

INSTRUKCJA OBSŁUGI DED9950A1 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ieričem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare pentru aparate fabricate după: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem / Navodila veljajo za naprave, proizvedene po: / Upute vrijede za uređaje proizvedene nakon: / Ръководството е валидно за устройства, произведени след: / Інструкція дійсна для пристроїв, виготовлених після: 01.05.2024

Nagrzewnica olejowa z termostatem

PL zasilana olejem napędowym, lekkim olejem opałowym Instrukcja obsługi z kartą gwarancyjną Olejový ohřivač s termostatem

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-

PL technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

1. Zdjęcia i rysunki

1. Zdjęcia i rysunki

2. Szczegółowe przepisy bezpieczeństwa

3. Opis urządzenia

4. Przeznaczenie urządzenia

5. Ograniczenie użycia

6. Dane techniczne

7. Przygotowanie do pracy

8. Podłączenie do sieci

9. Włączanie urządzenia

10. Użytkowanie urządzenia

11. Bieżące czynności obsługowe

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

15.Wykaz części rysunków złożeniowych

1. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o. Ogólne warunki bezpieczeństwa - broszura dołączona do urządzenia broszura.

! UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi, instrukcji bezpieczeństwa pracy i Deklaracji Zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia

! UWAGA

Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/łub poważnymi obrażeniami.

2. Szczegółowe przepisy bezpieczeństwa

! UWAGA

Prosimy o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu bądź wypadku, spowodowanego niewłaściwą obsługą lub nieznajomością Przepisów Bezpieczeństwa Pracy.

Urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej, przez osoby o ograniczeniach fizycznych, czuciowych lub psychicznej, osoby niedoświadczone, osoby nie mające wiedzy na temat urządzenia tylko, jeśli osoby te są nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia oraz zostały poinformowane i zrozumiały informacje o ryzyku, jakie niesie za sobą użytkowanie urządzenia. Dzieci nie powinny bawić się z urządzeniem. Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci pozostające bez nadzoru.

Urządzenie może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.

Bezpieczeństwo podczas pracy nagrzewnicy olejowej.

Pomieszczenia, w których pracuje nagrzewnica muszą posiadać dobrą wentylację. Zatrucie tlenkiem węgla.

Objawy zatrucia: bóle głowy wraz z wymiotami i nudnościami, osłabienie.

Przy takich objawach należy przypuszczać, że pomieszczenie jest zle wentylowane lub urządzenie zle działa.

Środki zaradcze: wyłączyć nagrzewnicę, dobrze wywietrzyć pomieszczenie, bezzwołcznie opuścić pomieszczenie i zaczerpnąć świeżego powietrza, bezwzględnie skonsultować się z lekarzem. Urządzenie przekazać do sprawdzenia w autoryzowanym serwisie producenta, zlecić sprawdzenie wentylacji uprawnionemu kominiarzowi.

Zabrania się używania jako paliwa benzyny, nafty, rozpuszczalników, alkoholi i innych paliw o charakterze lotnym.

3. Opis urządzenia (rys B, C)

Rysunek B: 1. Pokrętło termostatu; 2. Włącznik Rysunek C: 1. Wlew paliwa; 2. Wskaźnik poziomu paliwa

4. Przeznaczenie urządzenia

Nagrzewnica olejowa jest urządzeniem przeznaczonym do użytkowania jedynie w pomieszczeniach o sprawnie działającej wentylacji. Służy do ogrzewania pomieszczeń niemieszkalnych użytkowych tąkich jak warsztaty, garaże itp. Jest przeznaczona do wykorzystania jako dodatkowe źródło ciepła, nie może stanowić głównego źródła ciepła. Nagrzewnica może być używana jedynie w pomieszczeniach o sprawnie działającej wentylacji.

5. Ograniczenia użycia

Nagrzewnica olejowa może być użytkowana tylko zgodnie z zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Urządzenie przeznaczone jest tylko do użytku w pomieszczeniach wyposażonych w sprawną instalację wentylacyjną służącą do usuwania spalin. Urządzenie jest przeznaczone wyłącznie do użytku nieprofesjonalnego. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Użytkowanie urządzeń niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

W razie stwierdzenia uszkodzeń mechanicznych, w szczególności odkształceń obudowy, zbiornika paliwa, nieszczelności (wycieki paliwa) nie należy użytkować urządzenia.

Nie wolno użytkować nagrzewnicy również w przypadku stwierdzenia nieprawidłowości w jej działaniu. Należy wówczas bezwzględnie zabezpieczyć urządzenie a następnie zlecić jego naprawę w autoryzowanym serwisie DEDRA-EXIM Sp. z o.o.

Urządzenie może być użytkowane tylko w pomieszczeniach o sprawnie działającej wentylacji. Unikać wilgoci. Nie pozostawiać włączonego urządzenia bez dozoru. Nie używać w zapylonych pomieszczeniach.

6.Dane Techniczne

Model	DED9950A	DED9950A1
Zasilanie elektry czne	230 V, ~ 50 Hz, 180 W	230 V, ~ 50 Hz, 180 W
Moc grzewcza	20 kW	20 kW
Rodzaj paliwa	Olej napędowy, lekki olej opałowy	Olej napędowy, lekki olej opałowy
Pojemność zbiornika paliwa	19 l	19 l
Zuży cie paliwa *	1,65 kg/h	1,65 kg/h
Przepły w powietrza	365 m3/h	365 m3/h
Masa (bez paliwa)	14 kg	14 kg
Stopień ochrony przed dostępem bezpośrednim	IP20	IP20

* Zużycie paliwa podane w instrukcji ma wartości przybliżone, jest ściśle zależne od jakości samego paliwa oraz warunków pracy nagrzewnicy.

7. Przygotowanie do pracy

a. Uruchomienie nagrzewnicy. Wyjąć nagrzewnicę z opakowania. Urządzenie jest gotowe do pracy.

b. Napelnić zbiornik paliwem. Jako paliwa należy stosować wyłącznie olej napędowy lub lekki olej opałowy. Pod żadnym pozorem nie wolno używać paliw o charakterze lotnym, takich jak benzyna lub rozpuszczalniki. Niedopuszczalne jest również używanie zanieczyszczonego paliwa lub przepracowanego oleju silnikowego. W razie kontaktu paliwa ze skórą należy niezwłocznie umyć zabrudzone miejsca wodą z mydłem i spłukać wodą.

Napełnianie zbiornika paliwem.

-Stosować wyłącznie paliwo zalecane przez producenta.

-Przed napełnianiem paliwem sprawdzić czy urządzenie jest odłączone od sieci zasilającej.

-Podczas napelniania obserwować zbiornik paliwa, czy nie ma ewentualnych przecieków. W razie stwierdzenia przecieku paliwa nie wolno użytkować urządzenia. Zlecić naprawę w specjalistycznym serwisie.

-Wlew paliwa znajduje się z tyłu nagrzewnicy (Rys. C, poz. 1). Podczas napełniania zbiornika uważnie obserwować wskaźnik poziomu paliwa (Rys. C, poz. 2).

-Nigdy nie należy przechowywać większej ilości paliwa wewnątrz budynku niż jego jednorazowy zapas.

-Wszelkie zbiorniki z paliwem nie mogą znajdować się w odległości mniejszej niż 8 m od nagrzewnicy, wyjątk stanowi integralny zbiornik będący częścią nagrzewnicy.

-Miejsce przechowywania paliwa musi być utrzymane zgodnie z obowiązującymi przepisami ochrony przeciwpożarowej oraz bezpieczeństwa pracy.

Zasada działania nagrzewnicy.

Układ paliwowy. Sprężarka przetłacza powietrze przez przewód powietrzny, następnie jest ono podawane do dyszy na głowicy palnika. Powoduje to jednoczesne zassanie paliwa ze zbiornika i podanie go na dyszę, która tworzy rozpyłoną młę się podaje ją do komory spalania. Układ powietrzny. Wentylator zasysa powietrze a następnie podaje je do komory spalania. Układ zapłonu.

Transformator zapłonowy podaje wysokie napięcie na elektrody zapłonowe. Przeskoki iskier na elektrodach zapalają podaną wcześniej mieszkanę paliwowopowietrzną. Układ kontroli płomienia. W razie zgaśnięcia płomienia system ten powoduje zatrzymanie pracy systemów paliwowego i powietrznego co skutkuje wyłączeniem nagrzewnicy.

Układ termostatu. Termostat kontroluje temperaturę otoczenia i porównuje ją z temperaturą ustawioną za pomocą pokrętła (Rys. B, poz. 1). Kiedy nagrzewnica ogrzeje powietrze w swoim otoczeniu do zadanej temperatury, nagrzewnica przechodzi w stan czuwania. Kiedy temperatura otoczenia spadnie poniżej zadanej, nagrzewnica ponownie włączy się samoczynnie.

8. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę por przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

9. Włączanie nagrzewnicy

Włać do zbiornika paliwo (pkt. 6 b Instrukcji obsługi), zakręcić korek wiewu paliwa. Rozlane paliwo nigdy nie może pozostać na nagrzewnicy ani w jej pobliżu, gdyż stwarza to ryzyko powstania pożaru.

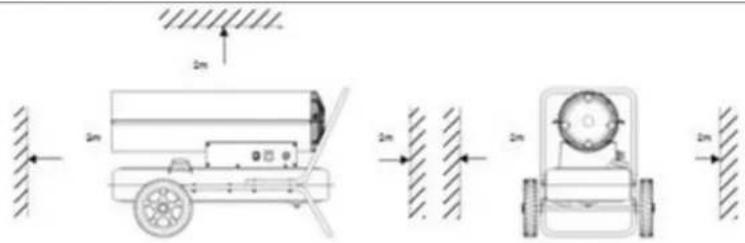

Nagrzewnicę ustawić na płaskiej poziomej powierzchni w taki sposób, aby strumień gorącego powietrza nie był skierowany wprost na materiały pylące, palne lub ludzi. W szczególności należy zwrócić uwagę na firanki, zasłony lub inne materiały mogące zapalić się pod wpływem gorącego powietrza. Muszą one być zachowane zgodnie z rysunkiem A. Minimalne odległości od innych przedmiotów podczas pracy wynoszą: Minimum 3 m od czoła otworu wylotowego gorącego powietrza, minimum 2 m od otworu włotowego powietrza, minimum 2 m od sufitu pomieszczenia (patrz rys A).

Włączyć nagrzewnicę do sieci zasilającej.

Ustawić włącznik sieciowy (Rys. B, poz. 3) w pozycję „I”. Nastawić pokrętem (Rys. B, poz. 1) żądaną temperaturę. Jeśli żądana temperatura zadana na pokrętle jest większa od temperatury otoczenia, nagrzewnica włączy się samoczynnie.

Przed uruchomieniem sprawdzić czy nie ma żadnych wycieków paliwa.

Ewentualne rozlane paliwo koniecznie wytrzeć. W przypadku stwierdzenia wycieków paliwa spowodowanego np. nieszczelnością zbiornika lub przewodów paliwowych nie wolno użytkować nagrzewnicy. W takim przypadku należy skontaktować się z serwisem.

10. Użytkowanie urządzenia

Nie wolno zasłaniać lub przykrywać otworów wlotowych i wylotowych nagrzewnicy. Należy zapewnić swobodny przepływ powietrza do prawidłowej pracy urządzenia. Nagrzewnica wyposażona jest w system zabezpieczeń, które spowodują wyłączenie działania w następujących przypadkach:

Brak zapłonu lub wygaśnięcie. Nagrzewnica posiada element optoelektroniczny kontrolujący płomień w komorze spalania. Wyłącza on nagrzewnicę w przypadku zaniku płomienia na palniku.

Zanik zasilania sieci elektrycznej. W takim przypadku nagrzewnica wyłączy się. Przegrzanie urządzenia. W razie wzrostu temperatury wewnątrz nagrzewnicy spowodowanego np. niedrożnością wlotu powietrza zabezpieczenie wyłącza nagrzewnicę.

Kiedy temperatura otoczenia wzrośnie powyżej temperatury zadanej, nagrzewnica wyłączą się i przejdzie w stan czuwania. Kiedy temperatura otoczenia spadnie poniżej zadanej, nagrzewnica ponownie włączy się samoczynnie! Wyłączanie nagrzewnicy.

W celu wyłączenia nagrzewnicy należy wyłącznik zasilania przełączyć w pozycję „0" (Rys. B, poz.

3) Następnie odlączyć przewód zasilający od gniazda sieciowego. Po wyłączeniu urządzenia, przed pozostawieniem go bez dozoru należy sprawdzić czy płomień w środku wygasł całkowicie.

11. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe muszą być wykonywane przy urządzeniu odłączonym od sieci zasilającej. Wtyczka niazda sieciowego.

Czyszczenie urządzenia.

Urządzenie powinno być regularnie czyszczone i odkurzane, ponieważ kurz może powodować przegrzewanie się nagrzewnicy. W szczególności należy czyścić ewentualne zanieczyszczenia paliwem, do których łatwo przylega kurz i pył. W normalnych warunkach zanieczyszczenia takie powstają po zatankowaniu zbiornika paliwem. Do czyszczenia należy używać miękkiej szmatki. Zanieczyszczenia suche mogą być usuwane za pomocą odkurzacza. Nie wolno stosować agresywnych detergentów, chemicznych środków czyszczących, rozpuszczalników lub innych środków, które mogą uszkodzić powierzchnię urządzenia.

Opróżnienie zbiornika paliwa.

W miarę użytkowania nagrzewnicy w zbiomiku zbierają się zanieczyszczenia i wilgoć powodujące skraplanie się wody we wnętrzu zbiornika paliwa. W razie potrzeby opróżnienia zbiomika paliwa należy odkręcić korek paliwa (Rys. C, poz.

1) i przechylić nagrzewnicę do tyłu.

Instrukcja konserwacji

! UWAGA

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do sieci zasilającej, w czasie pracy lub gdy jest gorące. Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpleniem do czynności konserwacyjnych nagrzewnicke należy wyłączyć, odlączyć wtyczkę zasilającą z gniazda sleciowego i pozostawić do całkowitego wystudzenia.

Zakres prac konserwacyjno - obsługowych:

Zbiornik paliwa.

Należy okresowo tzn. co około 150-200 godzin pracy lub w razie stwierdzenia pogorszenia się parametrów roboczych oczyścić zbiornik z zanieczyszczeń, które się w nim zbieraja.

Mogą to być drobne zanieczyszczenia mechaniczne oraz skroplona wilgoć w postaci niewielkiej ilości wody. W celu oczyszczenia zbiornika należy opróżnić zbiornik paliwa (jak opisano w pkt. 10 instrukcji obsługi), następnie przepłukać zbiornik niewielką ilością świeżego paliwa.

Filtr powietrza.

Wstępny filtr powietrza (gąbkowy) należy czyścić w przypadku zauważenia jego zabrudzenia/zatkania, przynajmniej raz w sezonie. Należy zdjąć tylną osłone (Rys. D, poz. 1) i wyjąć filtr gąbkowy, wypłukać w cieplej wodzie, dokładnie osuszyć i zamontować z powrotem. W tym celu nie należy odkręcać plastikowej osłony sprężarki (Rys. D, poz. 2).

Czyszczenie obudowy nagrzewnicy z kurzu i resztek paliwa.

Należy wykonać po każdorazowym zalaniu zbiornika paliwem. Zabrudzone urządzenie resztkami paliwa stwarza niebezpieczeństwo powstania pożaru. W celu oczyszczenia należy użyć miękkiej suchej szmatki, którą należy zebrać paliwo z powierzchni nagrzewnicy.

! UWAGA

W razie konieczności wysyłki nagrzewnicy firmą spedycyjna np. do serwisu celem dokonania naprawy należy bezwzględnie opróżnić zbiornik paliwa!

Zgodnie z obowiązującymi przepisami przewóz paliw płynnych bez zachowania szczególnych warunków bezpieczeństwa określonych odrębnymi przepisami jest zabroniony.

1. Samodzielne usuwanie usterek

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Nagrzewnica nie włącza się	Niepodłączony przewód zasilający Brak napięcia sieci zasilającej	Podłączyć przewód do sieci Sprawdzić, czy jest napięcie
Silnik pracuje, brak zapłonu	Brak paliwa w zbiorniku Uszkodzony termostat	Uzupełnić poziom palwo Przekazać urządzenie do naprawy
Całe urządzenie nie działa	Przerwa w obwodzie elektrycznym Uszkodzony wyłącznik	Sprawdzić podłączenie zasilania Przekazać urządzenie do naprawy
Zmniejszony przepływ powietrza	Uszkodzony silnik dmuchawy	Przekazać urządzenie do naprawy

Jeżeli proponowane rozwiązanie nie przyniosło efektu lub wystąpiła inna, nieopisana powyżej, usterka zalecamy przekazać urządzenie do serwisu.

13. Kompletacja urządzenia, uwagi końcowe

Kompletacja: Nagrzewnica olejowa - 1 szt.

Uwagi końcowe

W przypadku używania nagrzewnicy w krajach innych niż kraj przeznaczenia, należy mieć na uwadze, że mogą występować różnice w przepisach, wymaganiach i rozwiązaniach technicznych dotyczących podłączania i użytkowania urządzeń gazowych opisanych w niniejszej instrukcji. W takim przypadku należy uwzględnić lokalne przepisy i skonsultować się z producentem.

Przy zamawianiu części zamiennych prosimy o podanie numeru części - patrz specyfikacja części i rysunek złożeniowy. Prosimy opisać uszkodzoną część, dodatkowo podając orientacyjny termin zakupu urządzenia.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), albo przesłać do Serwisu Centralnego DEDRA-EXIM (adres kontaktowy znajduje się na str. 2 Instrukcji Obsługi oraz w Karcie Gwarancyjnej). Uprzejmie prosimy dołączyć Kartę Gwarancyjną wystawioną przez DEDRA-EXIM. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna.

Po okresie gwarancyjnym naprawy dokonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty transportu pokrywa użytkownik)

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego

1	Osłona część górna	34	Filtr powietrza
2	Osłona część dolna	35	Osłona plastikowa pompy
3	Komora spalania	36	Śruba regulująca
4	Zbiornik paliwa	37	Tylna osłona silnika
5	Osłona sterowania część lewa	38	Filtr paliwa
6	Osłona sterowania część prawa	39	Zacisk przewodu
7	Płytka montażowa silnka elektrycznego	40	Wspornik PCB
8	Wentylator	41	Wspornik PCB
9	Pasek	42	Filtr paliwa
10	Kulka	43	Uszczelka
11	Sprężyna	44	Uchwyt filtra paliwa
12	Korek wlewu paliwa	45	Wyświetlacz
13	Osadzenie filtra paliwa	48	Uszczelka
14	Osadzenie foto diody	50	Igła zaplonu
15	Osadzenie termostatu	51	Silnik elektryczny
20	Osłona	53	Przewód zasilający
21	Głowica palnika	54	Włącznik
22	Złączka	55	Cewka zapłonowa IPO - 230S16,5 kV
23	Obudowa pompy	56	Płytka z elektroniką TR - 18B
24	Wirnik (komplet)	57	Czujnik temperatury
25	Ostrze	58	Wskaźnik paliwa
26	Osłona pompy	59	Czujnik optyczny
27	Dysza	60	Zabezpieczenie termiczne
28	Wkładka wirnika	61	Przewód termostatu
29	Przewód paliwowy	62	Przewód zasilania
30	Przewód powietrza	65	Śruba spustu
31	Filtr bawełniany	66	Uchwyt
32	Uszczelka filtra	67	Moduł silnika i sprężarki
33	Filtr końcowy

Karta gwarancyjna

na

(nazwa produktu)

Nr katalogowy: ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 84, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.

4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. ustugi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.

5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.

6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.

7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];

8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych

Obsah

Wymogi w zakresie informacji dotyczące miejscowych ogrzewaczy pomieszczeń na paliwa gazowe/ciekłe / Pożadavky na informace týkajici se lokálnich topidel na plynná/kapalná paliva / Pożiadavky na informacie týkajúce sa lokálnych

ohrievačov miestností na plynné/kvapalné palivá / Reikalavimai, keliami informacijai apie vietinius patalpů šildytuvus, kuriuose yra naudojamos dujos arba skystas kuras / Prasibas savienotas ar informaciju par vietějiem telpu silditájiem
