INSTRUKCJA OBSŁUGI EPR 35-25 HS Narex

Pierwotna instrukcja obsługi

Pierwotna instrukcja obsługi (PL)......48

Symbole użate w instrukcji i na maszynie

Opis urządzenia i piktogramów

1 Stosować środki ochrony indywidualnej wzroku, głowy i słuchu!
2 Ostrzeżenie!
3 W celu zmniejszenia ryzyka wypadku przeczytać instrukcję!
4 Urządzenie nie narażać na działanie deszczu
5 Przy uszkodzeniu kabla zasilającego natychmiast wyciągnąć wtyczkę z gniazdka
6 Uwaga, odrzucenie wsteczne!
7 Trzymać obiema rękami!
8 Nie należy do odpadów komunalnych!
9 Podwójna izolacja

1 Wziernik poziomu oleju
2 Przedni uchwyt
3 Nakrętka zbiornika oleju
4 Ostona przednia ręki (blokada łańcucha)
5 Prowadnica
6 łańcuch pilarki
7 Ręczna śruba mocująca
8 Pokrywa koła łańcuchowego
9 Wyłącznik
10 Tylna osłona ręki
11 Tylny uchwyt
12 Kabel zasilający z wtyczką
13 Ośłona miecza
14 Uchwyt
15 Przycisk blokujący
16 Śruba napinania łańcucha
17 Wychwytnik łańcucha
18 Uchwyt antynaprężeniowy do kabla
18a Uchwyt do kabla
18b Otwór do kabla
19 Koło zębate napędu
20 Trzpień napinający łańcucha
21 Otwory wentylacyjne
22 Filtr
23 Obudowa filtra

HU

Elektryczna pilarka łańcuchowa EPR 35-25 HS; EPR 40-25 HS; EPR 45-25 HS Pierwotna instrukcja obsługi (PL)

Obsah

Wstęp do instrukcji obsługi 48

Parametry techniczne 48

Ogólne instrukcje bezpieczeństwa....48

Wskazówki bezpieczeństwa dla pilarki łańcuchowej ....49

Przyczyny odrzucenia wstecznego i sposoby, jak je ograniczyć:......49

Informacje o głośności i wibracjach ....50

Użytkowanie....50

Podwójna izolacja ....50

Uruchomienie....50

Urządzenia bezpieczeństwa na pilarce łańcuchowej ....51

Instrukcje do fachowej pracy z pilarką łańcuchową ....52

Konserwacja i serwis ....53

Podczas problemów technicznych....53

Składowanie....53

Reciclaje....54

Gwarancja....54

WE deklaracja zgodności....54

Wstęp do instrukcji obsługi

Niniejsza instrukcja obsługi ma ułatwić poznanie narzędzia i użycia możliwości jego właściwego przeznaczenia. Instrukcja obsługi zawiera ważne zalecenia, jak obsługiwać maszynę bezpieczeństnie, fachowo i gospodarnie i przez to unikać niebezpieczeństwa, minimalizować naprawy i przerwy spowodowane usterkami i zwiększyć jego niezawodność i trwałość. Niniejsza instrukcja musi być do ciągłej dyspozycji na stanowisku pracy maszyny.

Instrukcję obsługi musi przeczytać i dotrzymywać każda osoba, która została powierzona do pracy z maszyną jak np. obsługa, konserwacją lub transportem.

Oprócz instrukcji obsługi i wiążących przepisów profilaktyki urazów ważnych w kraju użycia i na stanowisku pracy, konieczne jest dotrzymywanie profesjonalnie uznane zasady techniczne dla bezpiecznej i fachowej pracy, jak również zasady profilaktyki danych stowarzyszeń zawodowych.

Parametry techniczne

Urządzenie zostało wyprodukowane wg przepisów zgodnie z EN 50144-2-13 i w pełni zgadza się z brzmieniem ustawy o bezpieczeństwie urządzeń i wyrobów.

Typ EPR 35-25 HS EPR 40-25 HS EPR 45-25 HS

Napięcie znamionowe 230 V 230 V 230 VCzęstotliwość znamionowa 50 Hz 50 Hz 50 Hz

Długość miecza 350 mm 400 mm 450 mm

Łańcuch	Oregon 91-PX 053	Oregon 91-PX 058	Oregon 91-PX 063
Szybkość łańcucha	około 17,0 m.s^-1	około 17,0 m.s^-1	około 17,0 m.s^-1
Hamulec łańcucha	mechaniczny	mechaniczny	mechaniczny
Hamulec wybiegowy	mechaniczny	mechaniczny	mechaniczny
Smarowanie łańcucha	automatyczne	automatyczne	automatyczne
Waga	4,5 kg 4,5 kg	4,5 kg
Stopień ochrony	II /回	II /回	II /回

Ogólne instrukcje bezpieczeństwa

UWAGA! Przeczytajcie wszystkie instrukcje bezpieczeństwa i instrukcję obsługi. Nie dotrzymanie wszelkich następujących instrukcji może prowadzić do porażenia prądem elektrycznym, do powstania pożaru i/lub do poważ-

nego obrażenia osób.

Zachowajcie wszelkie instrukcje do przyszłego użycia.

La denominación «herramienta eléctrica», utilizada EN las presentes iPrzez wyraz „narzędzia elektryczne” we wszystkich dalej podanych instrukcjach bezpieczeństwa rozumiane są narzędzia elektryczne zasilane (ruchomym przewodem) z sieci lub narzędzia zasilane z baterii (bez ruchomego przewodu).

1) Bezpieczeństwo środowiska pracy

a) Utrzymywać stanowisko pracy w czystości i dobrze oświetlone. Bałagan i ciemne miejsca na stanowisku pracy są przyczynami wypadków.

b) Nie używać narzędzi elektrycznych w środowisku z niebezpieczeństwem wybuchu, gdzie znajdują się ciece palne, gazy lub proch. W narzędziach elektrycznych powstają iskry, które mogą zapalić proch lub wypary.

c) Podczas używania narzędzi elektrycznych ograniczyć dostęp dzieci i pozostałych osób. Jeżeli ktoś wam przeszkodzi, możecie stracić kontrolę nad przeprowadzaną czynnością.

2) Bezpieczeństwo elektryczne

a) Wtyczka ruchomego przewodu narzędzi elektrycznych musi odpowiadać gniazdku sieciowemu. Nigdy w jakikolwiek sposób nie zmieniać wtyczki. Do narzędzi, które mają uziemnienie ochronne, nigdy nie używajcie żadnych adapterów gniazka. Wtyczki, które nie są zniszczone zmianami oraz odpowiadające gniazdka ograniczą niebezpieczeństwo porażenia prądem elektrycznym.

b) Strzeżcie się dotyku ciała z uziemnionymi przedmiotami, jak np. rury, grzejniki ogrzewania centralnego, kuchenki i lodówki. Niebezpieczeństwo porażenia prądem elektrycznym jest większe, jeżeli wasze ciało jest połączone z ziemią.

c) Nie narażać narządzia elektryczne na deszcz, wilgotność lub mokro. Jeżeli do narzędzia elektrycznego przedostanie się woda, zwiększa się niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie używać ruchomego przewodu do innych celów. Nigdy nie nosić i nie ciągnąć narzędzia elektryczne za przewód ani nie wyszarpywać wtyczki z gniazdka przez ciągnięcie za przewód. Chronić przewód przed ciepłem, zatłuszczeniem, ostrymi krawędziami i ruchomymi częściami. Uszkodzone lub zaplątane przewody zwiększają niebezpieczeństwo porażenia prądem elektrycznym.

e) Jeżeli narzędzia elektryczne są używane na dworze, należy użyć przedłużacza przeznaczonego do użycia na zewnątrz. Użycie przedłużacza przeznaczonego na zewnątrz ogranicza niebezpieczeństwo porażenia prądem elektrycznym.

f) Jeżeli narzędzia elektryczne są używane w wilgotnych miejscach, używajcie zasilanie chronione wyłącznikiem różnicopra-

dowym (RCD). Użycie RCD ogranicza niebezpieczeństwo porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Podczas używania narzędzi elektrycznych bądźcie uważni, nastawcie się na to, co aktualnie robicie, koncentrujcie się i myślie trzeźwo. Nie pracujcie z urządzeniami elektrycznymi, jeżeli jesteśie zmęczeni lub pod wpływem narkotyków, alkoholu lub leków. Chwilowa nieuwaga podczas używania narzędzi elektrycznych może prowadzić do poważnych obrażeń osób.

b) Używajcie środki ochronne. Zawsze używajcie środków ochrony oczu. Środki ochronne jak np. respirator, obuwie ochronne przeciwpoślizgowe, sztywne nakrycie głowy lub ochrona słuchu, używane zgodnie z warunkami pracy, obniżają niebezpieczeństwo urazów osób.

c) Strzeźcie się nieumyślnego włączenia. Sprawdzajcie czy wyłącznik podczas wtykania wtyczki do gniazdka i/lub podczas wkładania baterii lub podczas przenoszenia narzędzia jest wyłączony. Przenoszenie narzędzia z palcem na wyłączniku lub wtykanie wtyczki narzędzia z włączonym wyłącznikiem może być przyczyną wypadków.

d) Przed załączeniem narzędzia zdjąć wszystkie narzędzia regulacyjne lub klucze. Narzędzie regulacyjne lub klucz, który zostawicie zamocowany do obracającej się części narzędzia elektrycznego, może być przyczyną urazu osób.

e) Pracujcie tylko tam, gdzie bezpiecznie dosiągniecie. Zawsze utrzymujcie stabilną postawę i równowagę. Będziecie w tEN sposób lepiej kierowali narzędziem elektrycznym w nieprzewidzianych sytuacjach.

f) Ubierajcie się stosownie. Nie używajcie luźnych ubrań ani biżuterii. Dbajcie o to, aby wasze włosy, ubranie i rękawice były dostatecznie daleko od poruszających się części. Luźne ubrania, biżuteria i długie włosy mogą zostać uchwycone przez poruszające się części.

g) Jeżeli do dyspozycji są środki do podłączenia urządzenia do od-sysania i gromadzenia pyłu, zapewnijcie, aby takie urządzenia były podłączone i stosownie używane. Użycie tych urządzeń może ograniczyć niebezpieczeństwo stworzone przez powstający pył.

4) Używanie narzędzi elektrycznych i troska o nie

a) Nie przeciążajcie narzędzi elektrycznych. Używajcie właściwych narzędzi, które są przeznaczone do przeprowadzanej pracy. Właściwe narzędzie elektryczne będzie lepiej i bezpieczniej wykonywać pracę, do której było skonstruowane.

b) Nie używajcie narzędzi elektrycznych, które nie można włączyć lub wyłączyć wyłącznikiem. Jakiekolwiek narzędzie elektryczne, które nie można sterować wyłącznikiem, jest niebezpieczne i musi być naprawione.

c) Wyłączajcie narzędzie poprzez wyciągnięcie wtyczki z gniazdka sieci i/lub poprzez odłączenie baterii przed jakimkolwiek ustawianiem, zmianą akcesoriów lub przed sprzątnięciem nieużywanego narzędzia elektrycznego. Te prewencyjne instrukcje bezpieczeństwa ograniczają niebezpieczeństwo przypadkowego włączenia narzędzia elektrycznego.

d) Nie używane narzędzia elektryczne przechowujcie poza dostępem dzieci i nie pozwólcie osobom, które nie były zaznajomione z narzędziem elektrycznym lub z niniejszą instrukcją, by używały narzędzia. Narzędzia elektryczne są niebezpieczne w rękach niedoświadczonych użytkowników.

e) Utrzymujcie narzędzia elektryczne. Sprawdzajcie regulację poruszających się części i ich ruchliwość, koncentrujcie się na pęknięcia, elementy złamane i jakiekolwiek pozostałe okoliczności, które mogą zagrozić funkcję narzędzia elektrycznego. Jeżeli narzędzie jest uszkodzone, zapewnijcie jego naprawę przed dalszym użyciem. Dużo wypadków spowodowanych jest przez niewystarczająco utrzymywane narzędzia elektryczne.

f) Narzędzia do cięcia utrzymujcie ostre i czyste. Właściwie utrzymywane i naostrzone narzędzia do cięcia z mniejszym prawdopodobieństwem zahaczą o materiał lub zablokują się, a pracę z nimi można łatwiej kontrolować.

g) Narzędzia elektryczne, akcesoria, narzędzia robocze itd. używajcie zgodnie z niniejszą instrukcją w taki sposób, jaki był podany dla konkretnego narzędzia elektrycznego, oraz ze względu na dane warunki pracy i rodzaj przeprowadzanej pracy. Używanie narzędzi elektrycznych do przeprowadzania innych czynności, niż do jakich są przeznaczone, może prowadzić do niebezpiecznych sytuacji.

5) Serwis

a) Naprawy waszych narzędzi elektrycznych powierzyć osobie wykwalifikowanej, która będzie używać identycznych części zamiennych. W taki sposób zostanie zapewniony tEN sam poziom bezpieczeństwa narzędzia elektrycznego jak przed naprawą.

Wskazówki bezpieczeństwa dla pilarki łańcuchowej

• Podczas pracy z pilarką elektryczną, trzymać wszystkie części ciała z dala od łańcucha pilarki. Przed tym, niż zostanie włączona pilarka elektryczna, należy się upewnić, że łańcuch niczego nie dotyka. Chwila nieuwagi, kiedy pilarka jest w ruchu, może spowodować, że część ciała lub odzieży zaczepi o łańcuch.
• Pilarkę łańcuchową zawsze trzymać prawa ręką za tylny uchwyt i lewą ręką za przedni uchwyt. Trzymanie pilarki w odwrotnej konfiguracji rąk podwyższa ryzyko urazu osoby i nigdy nie miałoby być stosowane.
• Narzędzia elektromechaniczne należy trzymać tylko za odizolowane części uchwytów, bo łańcuch może dotknąć ukrytego przewodu lub własnego kabla. Dotknięcie łańcucha z przewodem pod napięciem może spowodować, że niezaizolowane metalowe części narzędzia elektromechanicznego będą przewodzić i mogą zranić użytkownika prądem elektrycznym.
• Używać okulary ochronne i ochronę słuchu. Zaleca się również pozostałe środki ochronne dla głowy, rąk, nóg i stóp. Odpowiednia odzież ochronna także obniża możliwość poranienia przez odatujące kawałki lub przypadkowego kontaktu złańcuchem.
• Nie pracować z pilarką łańcuchową na drzewie. Praca z pilarką łańcuchową, jeżeli jest na górze na drzewie, może być powodem urazu osób.
• Zawsze przyjmujcie odpowiednią postawę i pracujcie z pilarką łańcuchową tylko, jeżeli stoicie na twardym, bezpiecznym i płaskim podłożu. Śliskie lub niestabilne podłoże, na przykład drabina, może spowodować utratę równowagi lub kontroli nad pilarką łańcuchową.
• Podczas cięcia gałęzi, która jest napięta, bądźcie przygotowani do odskoku. Jeżeli napięcie w włóknach drewna osłabnie, napięta gałąż może trafić użytkownika i/lub odrzucić pilarkę łańcuchową bez kontroli.
• Podczas ścinania krzaków i młodych drzewek pracować ostrożnie. Cienki materiał może zaczepić o łańcuch i wystrzelić w waszym kierunku lub spowodować utratę równowagi.
• Przenoście pilarkę łańcuchową za przedni uchwyt przy wyłączonej pilarce i daleko od ciała. Podczas transportu lub magazynowania pilarki łańcuchowej zawsze założyć ochronną osłone miecza. Poprzez właściwe trzymanie pilarki łańcuchowej ograniczy się prawdopodobieństwo przypadkowego dotyku z poruszającym się łańcuchem.
• Dotrzymujcie instrukcje smarowania, naciągania łańcucha i wymianę akcesoriów. Niewłaściwie naciągnięty lub nasmarowany łańcuch może się przerwać, lub zwiększyć ryzyko odrzucenia wstecznego.
• Utrzymujcie uchwyty suche, czyste i pozbawione oleju i smaru. Tłuste, zaoliwione uchwyty są śliskie i powodują utratę kontroli.
• Tnijcie tylko drewno. Nie używać pilarki łańcuchowej do innych celów, niż, do jakich jest przeznaczona. Na przykład: nie używajcie pilarki łańcuchowej do cięcia plastików, murów lub innych niż drewnianych materiałów budowlanych. Użycie pilarki łańcuchowej do innych celów, niż, do jakich jest przeznaczona, może wywołać niebezpieczną sytuację.

Przyczyny odrzucenia wstecznego i sposoby, jak je ograniczyć:

Odrzucenie wsteczne może powstać, kiedy koniec miecza dotknie przedmiotu, lub kiedy drzewo się zamyka i uwięzi łańcuch w drewnie.

Dotknięcie końca może w niektórych wypadkach spowodować reakcję zwrotną, odbić prowadnicę na góre i z powrotem w kierunku do użytkownika.

Ściśnięcie łańcucha wzdłuż końca prowadnicy może wycisnąć prowadnicę szybko s powrotem w kierunku użytkownika.

Każda z tych reakcji może spowodować, że utracicie kontrolę nad pilarką, co może spowodować poważny uraz osoby. Nie polegajcie wyłącznie na urządzeniach bezpieczeństwa w pilarce. Jako użytkownik pilarki łań-cuchowej należy podjąć więcej kroków, żeby przeprowadzać roboty bez wypadków lub urazów.

Polski

Odrzucenie wsteczne jest wynikiem niewłaściwego używania narzędzia i/lub niewłaściwych metod lub warunków pracy i można go uniknąć należytym przestrzeganiem środków wymienionych poniżej:

• Trzymać uchwyt mocno, przy czym kciuki i palce otaczają uchwyty pilarki łańcuchowej, z obiema rękoma na pilarce i umieściewie swoje ciało i ramię tak, aby pozwalały wam przeciw-działać siłom odrzutu. Siły odrzucenia wstecznego może użytkownik kontrolować, jeżeli będzie przestrzegał właściwe zasady bezpieczeństwa. Nie zostawiajcie włączoną pilarkę.
• Nie sięgajcie i nie tnijcie ponad wysokością ramienia. To pomaga zabronić przypadkowemu dotknięciu końcem i daje możliwość lepszej kontroli nad pilarką łańcuchową w nieoczekiwanych sytuacjach.
• Używać tylko prowadnice i łańcuchy zalecane przez producenta. Niewłaściwe prowadnice i łańcuchy mogą spowodować zerwanie łańcucha i/lub odrzucenie wsteczne.
• Dotrzymywać instrukcje producenta dotyczące ostrzenia i konserwacji łańcucha. Spadek wysokości łapy ograniczającej może prowadzić do wzrostu odrzutu wstecznego.

Informacje o głośności i wibracjach

Wartości zostały zmierzone zgodnie z normą EN 60745:

Poziom ciśnienia akustycznego L_pA = 90 dB (A)

Odchylenie K = 3 dB (A)

UWAGA! Podczas pracy powstaje hałas!

Należy używać środki chroniące słuch!

Wartość wibracji ah (suma wektorów w trzech kierunkach) i odchylenie K stwierdzono wg EN 60745:

Wartość wibracji a_h0=5,0 m/s^2

Odchylenie K = 1,1 m/s ^2

Podane parametry emisji (wibracja, hałas) zostały pomierzone zgodnie z warunkami pomiarowymi określonymi w normie EN 60745 i służą do porównywania urządzeń. Nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania.

Podane parametry emisji dotyczą głównych zastosowań elektronarzędzia. Jeśli jednak narzędzie elektryczne zostanie użyte do innych zastosowań, z innymi narzędziami mocowanymi lub będzie nieodpowiednio konserwowane, może to znacznie zwiększyć obciążenie wibracjami i hałasem całej czasoprzestrzeni roboczej.

W celu dokładnej oceny dla danej czasoprzestrzeni roboczej trzeba uwzględnić również zawarte w niej czasy biegu jałowego i czasy przestoju urządzenia. Może to znacznie zmniejszyć obciążenie w całym okresie czasu pracy.

Użytkowanie

Uwaga! Pilarka łańcuchowa przeznaczona jest tylko do drewna!

Podwójna izolacja

Dla maksymalnego bezpieczeństwa użytkownika nasze narzędzia są konstruowane tak, aby spełniały obowiązujące europejskie przepisy (normyEN). Narzędzia z podwójną izolacją są oznaczone międzynarodowym symbolem podwójnego kwadratu. Takie narzędzia nie mogą być uziemione a do ich zasilania wystarczy kabel z dwoma żyłami. Narzędzia posiadają ochronę przeciwzakłóceniuową według normy EN 50114.

Uruchomienie

Należy sprawdzić, czy dane na tabliczce znamionowej zgadzają się z rzeczywistym napięciem źródła prądu. Sprawdzić, czy typ wtyczki odpowiada typowi gniazdka. Narzędzia przeznaczone dla 240 V można podłączyć również do 220 / 240 V.

1. Napełnić zbiornik oleju

Pilarka łańcuchowa nie może nigdy pracować bez oleju, bo mogłoby dojść do uszkodzenia łańcucha, prowadnicy i silnika. Gwarancja nie dotyczy szkód powstałych podczas pracy bez oleju.

Uwaga! Używać tylko oleju do łańcuchów na bazie ekologicznej, który jest 100% biodegradowalny.

Olej ekologiczny można kupić w wyspecjalizowanych sklepach. Nie używać zużytego oleju. To uszkadza pilarkę łańcuchową i prowadzi do utraty gwarancji.

Podczas napełniania zbiornika wyciągnąć wtyczkę kabla zasilającego.
☐ Otworzyć nakrętkę (3). Nakrętka jest w środku przymocowana sztucznym włóknem dla zabezpieczenia przed zgubieniem zakrętki.
Nalać do zbiornika przy pomocy lejka około 200 ml oleju i nakrętkę mocno dokręcić.
☐ Poziom oleju można sprawdzić w wzierniku (1). Jeżeli urządzenie nie będzie przez dłuższy czas używane, należy opróżnić zbiornik oleju!
□ Przed transportem lub wysłaniem pilarki łańcuchowej należy opróżnić zbiornik oleju!
□ Przed rozpoczęciem pracy należy sprawdzić funkcję smarowania łańcucha. Pilarkę z zamontowanym mieczem włączyć i potrzyman w dostatecznej odległości ponad jasną powierzchnią. Uwaga, żeby jej nie dotknąć! Jeżeli pojawi się stopa oleju, smarowanie pracuje właściwie.
☐ Po użyciu odkładać pilarkę łańcuchową poziomo na chłonna podkładkę. W rezultacie rozproszenia oleju po prowadnicy, łańcuchu i napędzie może spaść kilka kropli oleju.

2. Montaż prowadnicy i łańcucha

Uwaga! Ryzyko urazu. Podczas montażu łańcucha używać rękawice ochronne.

Do montażu prowadnicy i łańcucha pilarki łańcuchowej nie potrzeba żadnych narzędzi!

Położyć pilarkę łańcuchową na stabilną podkładkę.
□ Poluzować ręczną śrubę mocującą (7) w kierunku przeciwnym wskazówkom zegara.
□ Zdjąć pokrywę koła łańcuchowego (8).
□ Umieścić łańcuch na prowadnicę i dotrzymać kierunek ruchu łańcucha. Zęby muszą na górnej stronie prowadnicy być skierowane do przodu (patrz obrazek).

Umieścić wolny koniec łańcucha na koło zębate napędu (19).

□ Umieścić prowadnicę tak, aby podłużny otwór w prowadnicy zna dował się dokładnie na powierzchni stycznej prowadnicy.

Należy uważać, aby trzpień napinający łańcucha (20) znajdował się dokładnie w otworze prowadnicy. Musi być przez otwór wyraźnie widoczny. W przypadku potrzeby poprzez przekręcanie kółkiem śruby napinania łańcucha (16) przesuńcie go do przodu lub do tyłu, do momentu, kiedy trzpień napinający łańcucha zaskoczy do otworu w prowadnicy.

Sprawdzić, czy wszystkie ogniwa łańcucha znajdują się dokładnie w rowku prowadnicy i czy łańcuch jest prawidłowo poprowadzony wokół koła zębatego napędu (19).

□ Założyć pokrywę koła łańcuchowego (8) na zatrzask (24a) do otworu (24b) i później mocno nacisnąć.

☐ Lekko dokręcić ręczną śrubę mocującą (7) w kierunku ruchu wska- zówek zegara.

Naciągnąć łańcuch. Kręcąc kółkiem śruby (16) w kierunku na górę (kierunek strzałki +). łańcuch miał by być tak naciągnięty, aby można go było w środku prowadnicy podnieść o około 3 mm (patrz rys.). Do połuzowania łańcucha należy kręcić kółkiem śruby w dół (kierunek strzałki -).

☐ Ręczną śrubę mocującą (7) mocno dokręcić ręką!

Uwaga! Naciągnięcie łańcucha ma duży wpływ na jego trwałość, dlatego musi często być sprawdzany. Podczas ogrzania do temperatury eksploatacyjnej łańcuch rozcią-ę i naciągnięcie potrzeba ponowić.

Nowy łańcuch potrzeba częściej naciągać, do czasu aż się wyciągnie.

Uwaga! W czasie rozruchu łańcuch potrzeba częściej naciągać. Jeżeli łańcuch się trzepie lub wychodzi z rowka, natychmiast przeprowadzić naciągnięcie!

Do naciągnięcia łańcucha należy lekko poluzować ręczną śrubę mocującą (7). Następnie obracać kółkiem w kierunku do góry (kierunek strzałki +). Naciągnąć łańcuch tak, aby można go było w środku prowadnicy podnieść o około3 mm (patrz rys.). Znowu dokręcić śrubę mocującą (7).

3. Podłączenie pilarki łańcuchowej

Zalecamy używanie pilarki łańcuchowej z wyłącznikiem różnicoprądowym z maksymalnym prądem zadziałania 30 mA.

Urządzenie przeznaczone jest do użytku w sieci elektrycznej z impedancją systemu Z w punkcie przekazania (zasilanie domu) maksymalnie 0,4 Ω. Użytkownik musi zabezpieczyć, żeby urządzenie pracowało tylko w takiej sieci elektrycznej, która spełnia te kryteria. W przypadku potrzeby można zapytać o impedancje systemu miejscowego dystrybutora energii.

Używać tylko takich kabli zasilających, które są zatwierdzone do użytku na zewnątrz, i które nie są słabsze niż gumowy kabel H07 RN-F według DIN/VDE 0282, przekroju

minimum 1,5 mm². Musi być chroniony przeciwko pryskającej wodzie.

Uszkodzony kabel zasilający z wtyczką (12) może wymienić tylko serwis wyznaczony przez producenta, bo są do tego potrzebne specjalne narzędzia. Ruchome narzędzia, które są używane na zewnątrz, by miały być podłączane przez wyłącznik różnopрядowy.

Pilarka łańcuchowa posiada dla zabezpieczenia kabla zasilającego uchwyt antynapreżeniowy (18). Najpierw załączyć wtyczkę kabla zasilającego narzędzia (12) do kabla zasilającego. Na kablu wytworzyć pętlę, uchwyt do kabla (18a) nacisnąć i otworzyć do pozycji A i włożyć pętlę kabla od dołu do otworu dla kabla (18b). Zwolnić przycisk uchwytu do kabla. Ten zatrzaśnie się sam do pozycji wyjściowej B i kabel jest jzabezpieczony. Dla zwolnienia kabla należy nacisnąć znowu przycisk uchwytu do kabla (18a) i wyciągnąć kabel.

4. Włączanie

□ Przednia osłona ręki (4) musi się znajdować w położeniu odblokowanym, tj. musi być przesunięta w kierunku przedniego uchwytu (2).
Nacisnąć palcem przycisk blokujący (15) po lewej stronie tylnego uchwytu (11) a potem wyłącznik (9).

Uwaga! Pilarka łańcuchowa od razu działa na wysokich obrotach.

Przycisk blokujący (15) służy do blokowania niechcianego włączenia i po naciśnięciu wyłącznika już nie potrzeba go dalej trzymać.
Dla wyłączenia należy zwolnić wyłącznik (9).

Podczas odkładania pilarki nie pozwólcie, aby łańcuch był w kontakcie z kamieniami lub metalowymi przedmiotami!

5. Elektronika

Miękki start

Żeby podczas załączenia pilarki łańcuchowej uniknąć pojawiających się wierzchołków prądowych, pilarka posiada elektroniczny miękki rozruch.

Przeciążeniowe zabezpieczenie termiczne

Jeżeli dojdzie do przeciążenia pilarki łańcuchowej, przeciążeniowe zabezpieczenie termiczne automatycznie wyłączy narzędzie. Po schłodzeniu (około 15 minut) narzędzie jest znowu gotowe do pracy. Przez ten czas nie można aktywować wyłącznik!

Urządzenia bezpieczeństwa na pilarce łańcuchowej

1. Hamulec łańcucha

Pilarka łańcuchowa posiada mechaniczny hamulec łańcucha. Podczas odrzucenia pilarki w wyniku dotknięcia końca prowadnicy z drewnem, lub twardym przedmiotem, natychmiast zatrzyma się napęd łańcucha poprzez reakcję ochrony ręki (4). Efekt hamowania jest tak inicjowany, że grzbiet ręki na przednim uchwycie (2) naciśnie ochronę ręki (4) do przodu (pozycja B). Funkcja hamulca łańcucha miałaby być sprawdzana zawsze przed użyciem piły!

Uwaga! Podczas zwalniania hamulca łańcucha, ochronę ręki (4) pociągnąć do tyłu w kierunku uchwytu i zabloko-

wać (pozycja A). Podczas tego wyłącznik (9) nie może być

włączony! Uważajcie, żeby była ochrona ręki (4) przed uruchomie- niem pilarki łańcuchowej zablokowana w pozycji roboczej.

2. Hamulec wybiegowy

Pilarka łańcuchowa posiada według przepisów hamulec wybiegowy. Ten jest połączony z hamulcem łańcucha i powoduje zahamowanie poruszającego się łańcucha po tym, jak piła została wyłączona. Włącza się po zwolnieniu wyłącznika (9). Hamulec wybiegowy zmniejsza ryzyko urazu dobiegającym łańcuchem.

3. Wychwytnik łańcucha

Pilarka łańcuchowa jest wyposażona w wychwytnik łańcucha (17). Jeżeli podczas cięcia doszło do przerwania łańcucha, wychwytnik złapie szybko poruszający się koniec łańcucha i zabroni tak urazowi rąk pracownika.

Instrukcje do fachowej pracy z pilarką łańcuchową

1. Ścinanie drzew

Kiedy jednocześnie tną dwie lub więcej osób, miałaby odległość pomiędzy osobami wynosić minimum dwukrotność wysokości ścinanego drzewa. Podczas ścinania drzew należy zwracać uwagę, by inne osoby nie były narażone na niebezpieczeństwo, nie doszło do kontaktu z przewodami zasilającymi i nie powstały szkody materialne. Jeżeli doszło do kontaktu drzewa z przewodami, należy natychmiast powiadomić przedsiębiorstwo energetyczne.

Podczas cięcia na stoku obsługa pilarki powinna znajdować się ponad ściętym drzewem, ponieważ drzewo może się stoczyć lub obsunąć.

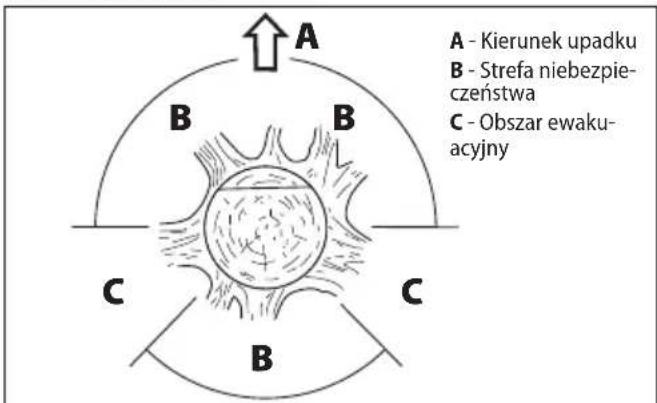

a) Droga ewakuacyjna

Przed cięciem powinna być zaplanowana droga ewakuacyjna i w przypadku potrzeby oczyszczona. Droga ewakuacyjna powinna być prowadzona skośno do oczekiwanego kierunku upadku drzewa, jak pokazuje obrazek.

Przed ścięciem potrzeba określić naturalne pochylenie drzewa, położenie większych gałęzi i kierunek wiatru, do oceny kierunku upadku drzewa. Zanieczyszczenia, kamienie, luźną korę, gwoździe, druty i pozostałe przeszkody trzeba najpierw z drzewa usunąć.

b) Nacinanie drzewa

Wyciąć pod kątem prostym do kierunku pasa drzewa nacięcie głęboko-

ści 1/3 średnicy drzewa. Najpierw przeprowadzić poziome nacięcie. To zapobiega utknięciu pilarki lub prowadnicy podczas drugiego nacięcia.

c) Główne cięcie

Cieście główne przeprowadzić 50 mm pod poziomym nacięciem, jak pokazuje obrazek. Główne cięcie prowadzić równolegle z wycięciem. To cięcie przeprowadzić tak głęboko, żeby została stać jeszcze reszta konaru, jako zawias. Reszta konaru służy do tego, żeby drzewo się nie wychyliło i nie upadło na niewłaściwą stronę. Resztę drzewa nie przecinać. Podczas przybliżenia cięcia głównego do nacięcia, drzewo miałoby zacząć spadać. Jeżeli stwierdzimy, że drzewo nie spadnie w wymaganym kierunku, lub wychyli się z powrotem i zakleszczy pilarkę, należy przerwać cięcie i użyć do otwarcia nacięcia i nakierowanie drzewa do wymaganego kierunku kliny z drewna, tworzywa lub aluminium.

Jeżeli drzewo rozpocznie spadanie, należy wyciągnąć pilarkę z nacięcia, wyłączyć ją, odłożyć i opuścić strefę drogą ewakuacyjną. Należy uważać na spadające gałęzie i potknięcia!

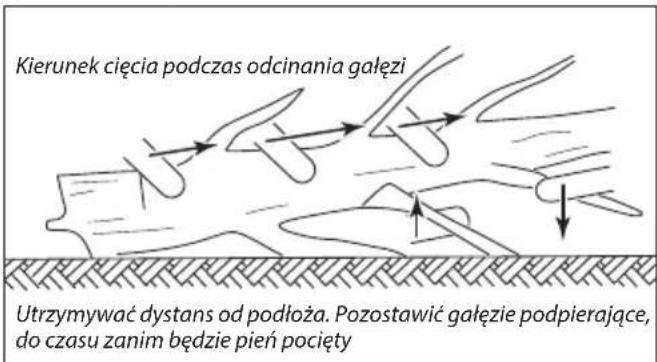

d) Odcinanie gałęzi

Przez to jest rozumiane odcinanie gałęzi od ściętego drzewa. Podczas odcinania gałęzi należy pozostawić najpierw większe gałęzie, które drzewo podpierają. Mniejsze gałęzie oddzielić jednym cięciem. Gałęzie, które są napięte, powinny być odcinane z dołu do góry, aby zabronić utknięciu pilarki.

e) Cięcie pnia drzewa

Przez cięcie pnia drzewa rozumiane jest dzielenie na kawałki ściętego drzewa. Należy zwracać uwagę na właściwą postawę i równomierne rozdzielenie wagi na obydwu stopach. Jeżeli to możliwe, pien powinien być podparty przez gałęzie, belki lub kliny. Przestrzegajcie proste instrukcje dla łatwego cięcia.

Kiedy pień jest równomiernie podparty, jak pokazuje obrazek, tnijcie od góry.

Jeżeli pień leży na jednym końcu, jak pokazuje obrazek, naciąć najpierw 1/3 średnica pnia od dolnej strony, potem resztę od góry na wysokość dolnego cięcia.

Pierwsze cięcie od dołu (1/3 średnicy), żeby się nie rozdrobnit

Jeżeli pien leży nad zagłębieniem terenu oparty na końcach, jak poka- zuje obrazek, naciąć najpierw 1/3 średnicy pnia od dołu, potem resztę od góry na wysokość dolnego cięcia.

Podczas cięcia na stoku należy zawsze stać powyżej pnia w kierunku do stoku, jak pokazuje obrazek. Żeby mieć pełną kontrolę w momencie „przecięcia”, na końcu cięcia należy naciskać mniej, bez poluzowania chwytu pilarki. Należy zwracać uwagę, żeby łańcuch nie dotykał ziemi! Po zakończeniu cięcia odczekać do zatrzymania łańcucha, zanim wyciągniemy pilarkę.

Uwaga! Nigdy nie przechodzić od jednego drzewa do następnego drzewa z załączoną pilarką łańcuchową.

Konserwacja i serwis

Uwaga! Przed jakimkolwiek działaniem połączonym z konserwacją należy wyciągnąć gniazdko kabla zasilającego.

Po użyciu pilarkę należy zawsze oczyścić z wiórów i oleju. Do ochrony wnętrza urządzenia przed zanieczyszczeniem służą otwory (21) do chłodzenia silnika wyposażone w filtr (22). Ten jest tak skor struowany, aby w normalnych warunkach wystarczyło czyszczenie szczotką. Przy dużym zanieczyszczeniu prochem może być filtr zdemontowany i wyczyszczony osobno, np. przedmuchaniem. W tym celu obudowę filtra (23) należy podważzyć śrubokrętem na wskazanym miejscu (patrz rys.), filtr wyjąć i wyczyścić. Po wyczyszcze-

niu filtr należy założyć na otwory wentylacyjne (21) i obudowę filtru (23) zacisnąć ręką.

□ Przy dużym zanieczyszczeniu łańcucha, ewentualnie zatkanie przez żywicę potrzeba łańcuch zdemontować i wyczyścić. Należy włożyć łańcuch na kilka godzin do oczyszczacza łańcuchów. Potem spłukać wodą i jeżeli nie będzie od razu używany, konserwować serwisowym sprayem lub zwykłem antykorozyjnym sprayem.
Tylko podczas używania ekologicznego oleju łańcuchowego: Ponieważ niektóre biologiczne rodzaje olejów po pewnym czasie mogą wytwarzać skórkę, system olejowy przed dłuższym magazynowaniem powinien być przepłukany. Należy napełnić oczyszczaczem łańcuchów do połowy (około 100 ml) opróżniony zbiornik olejowy i zamknąć go. Następnie należy włącaźć pilarkę bez założonej prowadnicy tak długo, aż cały płyn wycieknie z otworu pilarki łańcuchowej. Przed ponownym użyciem pilarki łańcuchowej bezwarunkowo napełnić olejem!
☐ Nie magazynować pilarkę na zewnątrz lub w wilgotnych pomieszczeniach.
□ Sprawdzać przed każdym użyciem wszystkie części pilarki łańcuchowej pod względem eksploatacji, zwłaszcza łańcuch, prowadnicę i koło zębate napędu.
Pamiętajcie o właściwym napięciu łańcucha. Za mocno napięty łańcuch może wyskoczyć i doprowadzić do urazu. Jeżeli łańcuch jest uszkodzony od razu go wymienić. Minimalna długość zębów łańcucha to 4 mm.
□ Sprawdzać obudowę silnika i kabel zasilający przed użyciem. Przy objawach uszkodzenia oddać pilarkę do specjalistycznego warsztatu, ewentualnie serwisu.
Sprawdzać przed każdym użyciem pilarki stan oleju. Brakujący olej prowadzi do uszkodzeń łańcucha, prowadnicy i silniku.
□ Sprawdzać przed każdym użyciem pilarki naostrzenie łańcucha. Tępy łańcuch prowadzi do przegrzania silnika.
□ Ponieważ do ostrzenia łańcucha potrzebna jest fachowa wiedza, zalecamy zlecić ostrzenie specjalistycznemu warsztatowi.

Uwaga! Ze względu na bezpieczeństwo przed porażeniem prądem elektrycznym i zachowania klasy ochronności, wszystkie prace konserwacyjne i serwisowe, które wymagają demontażu obudowy maszyny, muszą być przeprowadzane tylko w uprawnionych warsztatach!

Aktualną listę uprawnionych warsztatów można znaleźć na naszej stronie internetowej www.narex.cz w sekcji „Miejsca serwisowe”.

Podczas problemów technicznych

Silnik nie działa: Sprawdzić, czy we wtyczce jest napięcie. Sprawdzić, czy kabel zasilający nie jest uszkodzony. Jeżeli to nie pomaga, oddać pilarkę do specjalistycznego warsztatu lub serwisu producenta.
☐ Łańcuch nie działa: Sprawdzić pozycję ochrony rąk (4). Łańcuch porusza się tylko przy zwolnionym hamulcu.
□ Wyładowania w silniku: Silnik lub szczotki węglowe są uszkodzone. Oddać pilarkę do specjalistycznego warsztatu lub serwisu producenta.
☐ Nie wycieka olej: Sprawdzić poziom oleju. Wyczyścić otwory w prowadnicy do wycieku oleju (patrz również do części „Konserwacja”). Jeżeli to nie pomaga, oddać pilarkę do specjalistycznego warsztatu lub serwisu producenta.

Uwaga! Pozostałe prace konserwacyjne i naprawy, które nie są podane w tej instrukcji obsługi, mogą przeprowadzać tylko specjalistyczne warsztaty lub serwis producen-

ta.

Uwaga! Uszkodzony kabel zasilający z wtyczką może wymienić tylko specjalistyczny warsztat wyznaczony przez producenta, lub serwis producenta, bo są do tego potrzeb-cjalne narzędzia.

Składowanie

Zapakowane narzędzie można składować w suchym miejscu bez ogrzewania, gdzie temperatura nie obniży się poniżej -5 °C.

Nie zapakowane narzędzie należy składować tylko w suchym miejscu, gdzie temperatura nie obniży się poniżej +5 °C i gdzie nie występują nagłe zmiany temperatury.

Reciclaje

Narzędzia elektryczne, akcesoria i opakowania powinny być oddane do utylizacji nieszkołdiwej dla środowiska.

Tylko dla krajów UE:

Nie wyrzucać narzędzi elektrycznych do odpadu komunalnego!

Według dyrektywy europejskiej 2002/96/WE o starych urządzeniach elektrycznych i elektronicznych i jej przepisów wykonawczych w krajowej legislatywie skasowane rozebrane narzędzia elektryczne muszą być gromadzone do ponownego wykorzystania w sposób przyjazny dla środowiska.

Gwarancja

Na nasze narzedia udzielamy gwarancji na wady materiałowe lub produkcyjne według przepisów prawnych danego kraju, ale minimalnie na okres 12 miesięcy. W państwach Unii Europejskiej termin gwarancji wynosi 24 miesiące w przypadku wyłącznie prywatnego używania (potwierdzone fakturą lub kwitem dostawy).

Szkody wynikające z naturalnego zużycia, przeciążania, nieprawidłowego obchodzenia się, ew. szkody z winy użytkownika lub w wyniku używania niezgodnie z instrukcją obsługi lub szkody, które były znane w chwili zakupu, nie są objęte gwarancją.

Reklamacje mogą zostać uznane wyłącznie wtedy, jeżeli narzędzie zostanie w nie rozebranym stanie zasłane z powrotem do autoryzowane-go serwisu NAREX. Należy dobrze schować instrukcję obsługi, zalecenia dotyczące bezpieczeństwa, listę części zamiennych oraz dowód kupna. Zawsze obowiązują dane aktualne warunki gwarancji producenta.

Uwaga

Ze względu na stałe prace badawcze i rozwojowe zastrzega się możliwościć zmian zamieszczonych tu danych technicznych.

WE deklaracja zgodności

Deklarujemy, że niniejsze urządzenie spełnia wymagania następujących norm i dyrektyw.

Bezpieczeństwo:

EN 60745-1; EN 60745-2-13

Dyrektywa 2006/42/EC; Dyrektywa 2000/14/EC

Kompatybilność elektromagnetyczna:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Dyrektywa 2004/108/EC

RoHS:

Dyrektywa 2011/65/EU

Sposób oceny zgodności:

Załącznik VI. dyrektywy 2000/14/WE.

Świadectwo badania typu: 1044 MSR, VDE Off enbach

Zmierzona wartość mocy akustycznej: 104 dB(A)

Gwarantowana wartość mocy akustycznej: 106 dB(A)

Miejsce przechowywania dokumentacji technicznej:

470 01 Česká Lípa Osoba upoważniona

do reprezentowania spółki

01.09.2016

Aktualną listę uprawnionych warsztatów można znaleźć na naszej stronie internetowej www.narex.cz w sekcji „Miejsca serwisowe“. A márkaszervizek aktuális jegyzékét www.narex.cz honlapon a „Szervizek” hivatkozás alatt találja meg.

ZÁRUČNÍ LIST
