Typ produktu	Soundbar
Marka	JVC
Model	TH-E321B
Wymiary (szer. x wys. x gł.)	900 x 67 x 93 mm
Masa netto	1.6 kg
Zasilanie	100-240 V~, 50/60 Hz
Pobór mocy (praca)	20 W
Pobór mocy (czuwanie)	< 0.5 W
Moc wyjściowa głośnika (RMS)	2 x 50 W
Pasmo przenoszenia	120 Hz – 20 kHz
Czułość wejścia audio	700 mV
Wersja Bluetooth	5.1
Profile Bluetooth	A2DP, AVRCP
Zasięg Bluetooth	Do 8 m
Kompatybilność USB	Hi-Speed USB 2.0, FAT16/FAT32, do 32 GB, tylko MP3
Wejścia audio	HDMI ARC, Optyczne, Koaksjalne, AUX (3.5 mm), USB
Ustawienia korektora	Film, Muzyka, Wiadomości
Zasięg pilota	6 m / 30°
Bateria pilota	2 x AAA (1.5 V)
Automatyczne wyłączanie	Po 15 minutach bez sygnału
Odległość otworów do montażu ściennego	864 mm
Akcesoria w zestawie	Pilot, 2 baterie AAA, kabel audio 3.5 mm, przewód zasilający AC, uchwyty montażowe (4 śruby, 4 kołki)

Często zadawane pytania - TH-E321B JVC

Jak podłączyć soundbar do telewizora przez Bluetooth?

Naciśnij przycisk Źródło na soundbarze lub przycisk Bluetooth na pilocie, aby wybrać tryb Bluetooth (niebieska dioda LED miga). W telewizorze włącz Bluetooth i wyszukaj urządzenia. Wybierz "TH-E321B" z listy. Jeśli zostaniesz poproszony, wprowadź hasło 0000. Po sparowaniu dioda LED zaświeci się na stałe niebiesko. Zasięg działania wynosi do 8 metrów.

Jak użyć HDMI ARC do podłączenia do telewizora?

Użyj kabla HDMI (nie dołączonego), aby podłączyć gniazdo HDMI ARC soundbara do gniazda HDMI (ARC) telewizora. Upewnij się, że telewizor obsługuje HDMI-CEC i ARC oraz że te funkcje są włączone w ustawieniach telewizora. Naciśnij przycisk HDMI ARC na pilocie, aby wybrać ten tryb. Następnie możesz sterować głośnością i wyciszaniem za pomocą pilota telewizora.

Dlaczego nie ma dźwięku z soundbara?

Najpierw sprawdź, czy soundbar nie jest wyciszony – naciśnij WYCISZ lub GŁOŚNOŚĆ +/-. Upewnij się, że wybrany jest właściwy tryb wejścia (np. HDMI ARC, Optyczne itp.). W przypadku połączeń cyfrowych (HDMI, Optyczne, Koaksjalne) ustaw wyjście audio urządzenia źródłowego na PCM. Sprawdź również, czy głośność jest podniesiona zarówno na soundbarze, jak i na urządzeniu źródłowym. Jeśli używasz Bluetooth, upewnij się, że urządzenie źródłowe jest sparowane i nie wyciszone.

Jak zamontować soundbar na ścianie?

Wywierć cztery równoległe otwory (średnica 5,5–6 mm) w ścianie, w odstępach 864 mm. W razie potrzeby włóż kołki, a następnie przymocuj uchwyty montażowe za pomocą śrub (w zestawie). Poluzuj śruby z tyłu soundbara o około 2–3 mm, a następnie podnieś soundbar na uchwyty. Upewnij się, że ściana wytrzyma całkowity ciężar (1,6 kg). Zalecana wysokość montażu ≤ 1,5 metra dla optymalnej wydajności.

Czy mogę odtwarzać muzykę z pamięci USB?

Tak, podłącz urządzenie pamięci masowej USB (do 32 GB, sformatowane FAT16/FAT32) do gniazda USB. Naciśnij przycisk USB na pilocie, aby wybrać tryb USB. Obsługiwane są tylko pliki MP3. Użyj pilota do odtwarzania/pauzy (▶) i pomijania utworów (◀▶).

Jak sparować nowe urządzenie Bluetooth po pierwszym?

W trybie Bluetooth naciśnij i przytrzymaj przycisk ▶ na pilocie przez kilka sekund. Soundbar wypowie „Parowanie”, a niebieska dioda LED zacznie szybko migać. Następnie na nowym urządzeniu wyszukaj "TH-E321B" i wybierz je. Wykonaj te same czynności parowania co dla pierwszego urządzenia.

Co zrobić, jeśli pilot przestanie działać?

Najpierw upewnij się, że znajdujesz się w odległości 6 metrów od soundbara i celujesz bezpośrednio w czujnik. Wymień baterie (2 x AAA) z zachowaniem właściwej biegunowości. Sprawdź także, czy nie ma przeszkód lub innych urządzeń na podczerwień zakłócających działanie. Jeśli nadal nie działa, spróbuj zresetować soundbar, odłączając go i ponownie podłączając.

Jak wyczyścić soundbar?

Odłącz soundbar od gniazdka zasilania. Użyj suchej, miękkiej ściereczki do czyszczenia zewnętrznych powierzchni. Nie używaj rozpuszczalników chemicznych ani środków ściernych, ponieważ mogą uszkodzić wykończenie. Unikaj dostania się wilgoci do jakichkolwiek otworów.

Dlaczego soundbar wyłącza się automatycznie?

Soundbar ma funkcję automatycznego wyłączania: jeśli przez około 15 minut nie zostanie wykryty żaden sygnał audio (np. telewizor jest wyłączony lub głośność jest zbyt niska), przejdzie w tryb gotowości. Aby wznowić, naciśnij przycisk ⏻. Aby wyłączyć tę funkcję, musisz zapewnić stały sygnał audio.

Jakie formaty audio są obsługiwane przez wejście optyczne lub koaksjalne?

Soundbar obsługuje format audio PCM przez wejścia optyczne i koaksjalne. Jeśli urządzenie źródłowe wyświetla inne formaty (np. Dolby Digital), soundbar wyciszy się. W takim przypadku ustaw wyjście audio urządzenia źródłowego na PCM. Szczegółowe informacje znajdziesz w instrukcji urządzenia źródłowego.

INSTRUKCJA OBSŁUGI TH-E321B JVC

Select Equalizer (EQ) Effect.

1. +/- (VOLUME) buttons

SELECT EQUALIZER (EQ) EFFECT

UMÍSTĚNÍ A INSTALACE

Umístění

Možnost A

VOLBA EFEKTÜ EKVALIZÉRU (EQ)

- Dziękujemy za zakup naszego produktu.

- Prosimy o przeczytanie niniejszej instrukcji obsługi, aby dowiedzieć się, jak prawidłowo obsługiwać sprzęt. Po przeczytaniu instrukcji obsługi odóż ją w bezpieczne miejsce, aby móc z niej skorzystać w przyszłości.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

UWAGA

RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAĆ.

UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY (ANI TYLNEJ CZĘŚCI). WEWNĄTRZ NIE MA CZĘŚCI, KTÓRE MOGA BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. ZŁEC CZYNNOŚCI SERWISOWE WYKWALIFIKOWANEMU PERSONELOWI SERWISOWEMU.

Symbol błyskawicy ze strzałką wewnątrz trójkąta równobocznego ma na celu ostrzeżenie użytkownika o obecności nieizolowanego „niebezpiecznego napięcia“ w obrębie obudowy produktu, które może mieć wystarczającą wielkość, aby stanowić ryzyko porażenia prądem elektrycznym osób.

Wykrzyknik w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności ważnych instrukcji obsługi i konserwacji (serwisowania) w literaturze dołączonej do urządzenia.

Bezpieczeństwo

• Przeczytaj instrukcje – Przed rozpoczęciem użytkowania produktu należy przeczytać wszystkie instrukcje dotyczące bezpieczeństwa i obsługi.
• Zachowaj instrukcje – Instrukcję bezpieczeństwa i obsługi należy zachować do wykorzystania w przyszłości.
• Przestrzegaj wszystkich ostrzeżeń – Należy przestrzegać wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.
• Przestrzegaj wszystkich instrukcji – Należy przestrzegać wszystkich instrukcji obsługi i użytkowania.
• Nie używaj urządzenia w pobliżu wody – Urządzenie nie powinno być używane w pobliżu wody lub wilgoci – na przykład w wilgotnej piwnicy lub w pobliżu basenu i tym podobnych.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.
• Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.
• Nie należy naruszać funkcji bezpieczeństwa wtyczki polaryzowanej lub uziemiającej. Wtyczka polaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa ostrza i trzeci bolec uziemiający. Szerokie ostrze lub trzeci bolec służą bezpieczeństwu użytkownika. Jeśli dostarczona wtyczka nie pasuje do gniazdka, należy skonsultować się z elektrykiem w celu wymiany przestarzałego gniazdka.
• Należy chronić przewód zasilający przed nadepnięciem lub przygnieczeniem, szczególnie przy wtyczkach, gniazdkach i w miejscu, w którym wychodzi on z urządzenia.

• Należy używać wyłącznie przystawek/akcesoriów określonych przez producenta.

• Uwaznji wyłącznie z wózkiem, stojakiem, trójnogiem, wspornikiem lub stołem określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku korzystania z wózka lub stojaka należy zachować ostrożność podczas przenoszenia kombinacji wózek/aparatura, aby uniknąć obrażeń spowodowanych przewróceniem się urządzenia.

• Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie jest ono używane przez dłuższy czas.
• Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest konieczne, jeżeli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, doszło do rozlania płynu lub przedmioty wpadły do urządzenia, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.
• Niniejsze urządzenie jest urządzeniem elektrycznym klasy II lub podwójnie izolowanym. Zostało ono zaprojektowane w taki sposób, że nie wymaga bezpiecznego połączenia z uziemieniem elektrycznym.
• Urządzenie nie może być narażone na kapanie ani rozpryskiwanie cieczy. Na urządzeniu nie wolno umieszczać żadnych przedmiotów wypełnionych płynami, takich jak wazony.
• Minimalna odległość wokół urządzenia zapewniająca wystarczającą wentylację wynosi 5 cm.
• Wentylacja nie powinna być utrudniona przez zakrywanie otworów wentylacyjnych przedmiotami takimi jak gazety, obrusy, zasłony itp.
• Na urządzeniu nie wolno stawiać źródeł otwartego ognia, takich jak zapalone świece.
• Baterie należy poddać recyklingowi lub utylizacji zgodnie z państwowymi i lokalnymi wytycznymi.
• Aparat może być używany w klimacie umiarkowanym.

Uwaga

• Używanie elementów sterujących, regulacyjnych lub wykonywanie procedur innych niż opisane w niniejszym dokumencie może spowodować narażenie na niebezpieczne promieniowanie lub inne niebezpieczne działania.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać urządzenia na działanie deszczu lub wilgoci. Urządzenie nie może być narażone na kapanie lub rozpryskiwanie cieczy, a na urządzeniu nie wolno stawiać przedmiotów wypełnionych płynami, takich jak wazony.
• Jeżeli wtyczka sieciowa/złączka urządzenia jest używana jako urządzenie rozłączające, urządzenie rozłączające musi być łatwo dostępne.
• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymiana dozwolona tylko na ten sam lub równoważny typ.

Ostrzeżenie

• Akumulator (baterie lub zestaw baterii) nie może być narażony na działanie nadmiernego ciepła, takiego jak promienie słoneczne, ogień lub podobne.
• Przed uruchomieniem tego systemu należy sprawdzić, czy jego napięcie jest identyczne z napięciem lokalnej sieci zasilającej.
• Nie należy umieszczać urządzenia w pobliżu silnych pół magnetycznych.
• Nie należy umieszczać urządzenia na wzmacniaczu lub odbiorniku.
• Jeżeli do wnętrza urządzenia wpadnie jakikolwiek obiekt stały lub ciecz, przed dalszą eksploatacją należy odłączyć je od zasilania i zlecić sprawdzenie przez wykwalifikowany personel.
• Nie należy próbować czyścić urządzenia za pomocą rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie wykończenia. Należy używać czystej, suchej lub lekko wilgotnej szmatki.

• Podczas wyjmowania wtyczki z gniazdka ściennego należy zawsze ciągnąć bezpośrednio za wtyczkę, a nie szarpać za przewód.

• Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, spowodują utratę przez użytkownika prawa do obsługi urządzenia.

• Etykieta znamionowa jest przyklejona na spodzie lub z tyłu urządzenia.

Użytkowanie baterii UWAGA

- Aby zapobiec wyciekowi z baterii, który może spowodować obrażenia ciała, szkody materialne lub uszkodzenie urządzenia:

- Zainstaluj wszystkie baterie prawidłowo i zgodnie z oznaczeniam⊕ i na urządzeniu.

- Nie mieszaj starych i nowych baterii.

• Nie mieszaj baterii alkalicznych, standardowych (węglowo-cynkowych) i akumulatorków (Ni-Cd, Ni-MH, itp.).
• Wyjmij baterie, jeżeli urządzenie nie jest używane przez dłuższy czas.

CO ZNAJDUJE SIĘ W PUDEŁKU

Soundbar Pilot zdalnego sterowania 2 x bateria AAA

Instrukcja obsługi

Przewód zasilający AC 2 x Uchwyt do montażu na ścianie 4 x śruba / 4 x kołek rozporowy (Do montażu uchwytów do montażu na ścianie)

UWAGA: Zdjęcia, ilustracje i rysunki przedstawione w niniejszej instrukcji obsługi mają charakter poglądowy, rzeczywisty produkt może różnić się wyglądem. Ilość przewodu zasilającego i typ wtyczki różnią się w zależności od regionu.

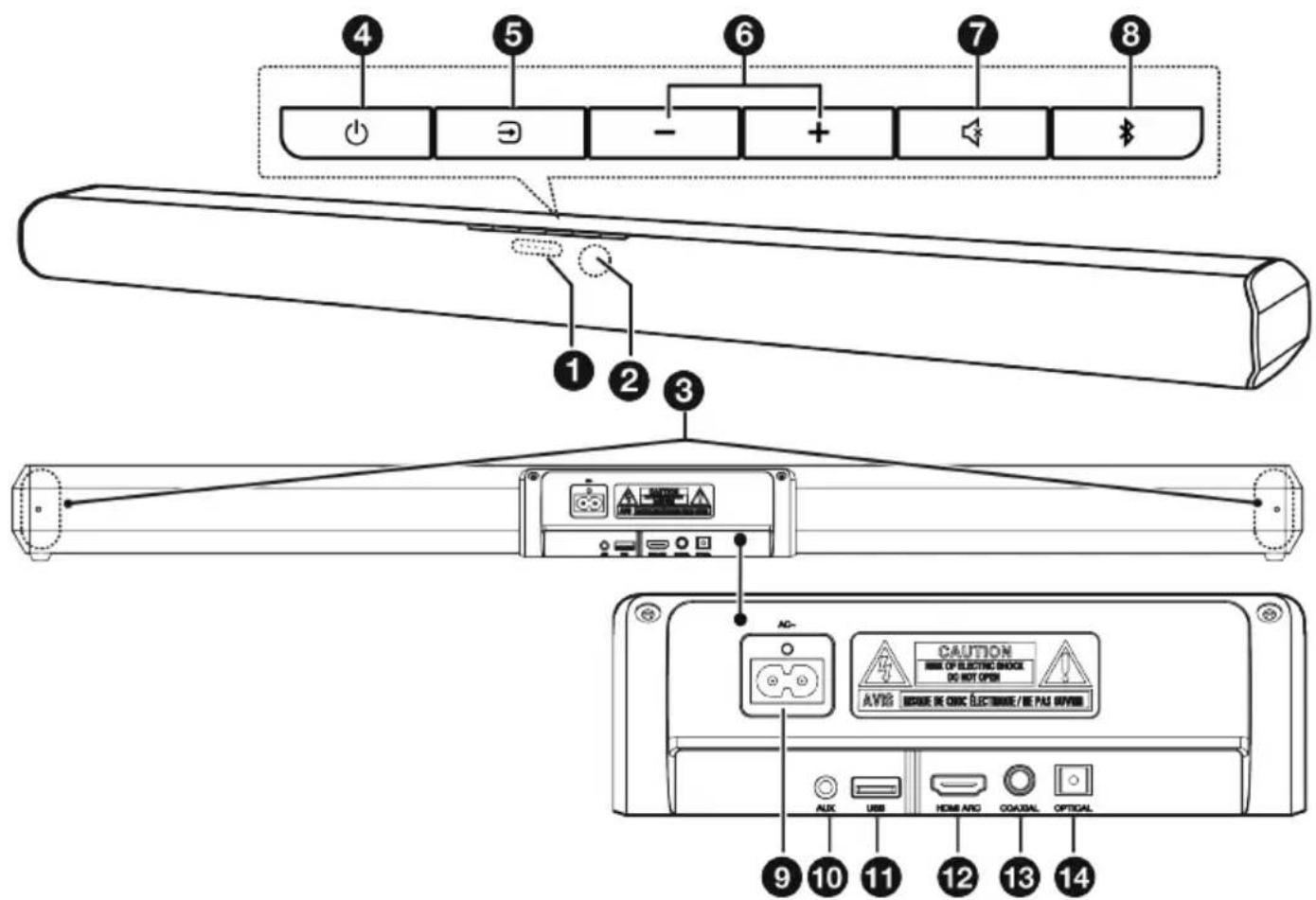

SOUNDBAR

• Czerwony > tryb Gotowości
- Zielony > tryb AUX - Zielone miganie > tryb USB
- Niebieski > tryb BLUETOOTH - Biały > tryb HDMI ARC
- Pomarańczowy > tryb OPTICAL - Pomarańczowe miganie > tryb COAXIAL

2. Czujnik pilota zdalnego sterowania

Czujnik odbiera sygnał z pilota zdalnego sterowania.

3. Śruby wspornika ściennego

4. Przycisk (ON/OFF)

Przełączanie listwy Soundbar między trybem włączenia a trybem gotowości.

5. Przycisk (SOURCE)

Wybór funkcji odtwarzania.

6. Przyciski +/- (VOLUME)

Zwiększanie/zmniejszanie poziomu głośności.

7. Przycisk (MUTE)

Wyciszanie lub wznawianie dźwięku.

8. Przycisk (BLUETOOTH)

Naciśnij, aby wybrać tryb Bluetooth.

Naciśnij i przytrzymaj przycisk, aby aktywować funkcję parowania w trybie Bluetooth lub rozłączyć istniejące sparowane urządzenie Bluetooth.

9. Gniazdo AC\~

Służy do podłączenia kabla zasilającego.

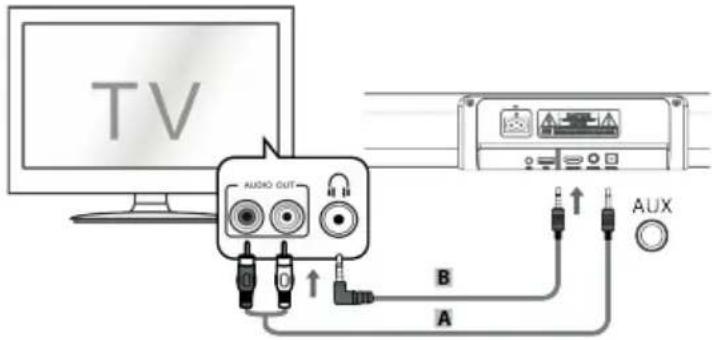

1. Gniazdo AUX

Podłącz do zewnętrznego urządzenia audio.

1. Gniazdo USB

Włóż urządzenie USB, aby odtwarzać muzykę.

1. Gniazdo HDMI ARC

Podłącz do telewizora za pomocą kabla HDMI.

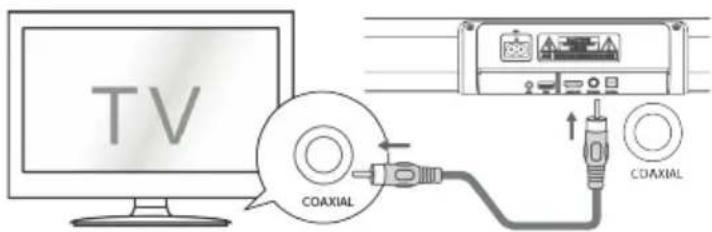

1. Gniazdo COAXIAL

Służy do podłączenia do gniazda COAXIAL OUT w urządzeniu zewnętrznym.

1. Gniazdo OPTICAL

Służy do podłączenia do gniazda OPTICAL OUT w urządzeniu zewnętrznym.

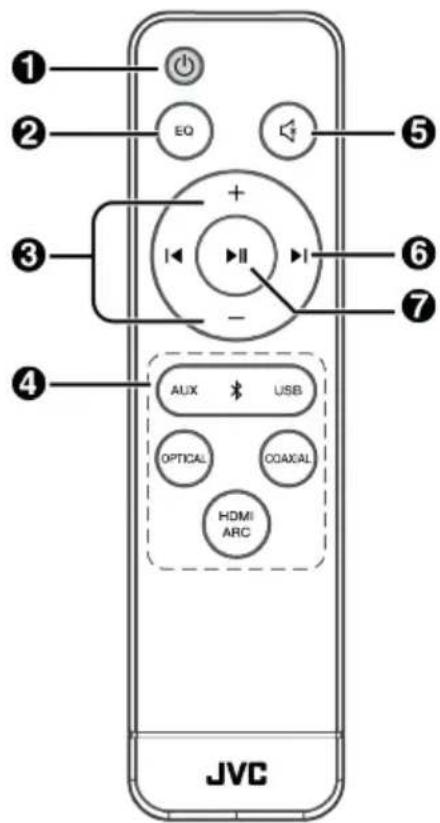

ZDALNE STEROWANIE

1. Przycisk ⏻

Przełączanie listwy Soundbar między trybem ON i STANDBY.

1. Przyciski EQ

Wybór efektu korektora dźwięku (EQ).

1. Przyciski +/- (VOLUME)

Zwiększanie/zmniejszanie poziomu głośności.

1. Przyciski SOURCE

Naciśnij, aby wybrać źródło.

Naciśnij i przytrzymaj przycisk, aby aktywować funkcję parowania w trybie Bluetooth lub rozłączyć istniejące sparowane urządzenie Bluetooth.

1. Przycisk (MUTE)

Wyciszanie lub wznawianie dźwięku.

1. Przyciski

Przechodzenie do poprzedniego/następnego utworu w trybie Bluetooth/USB.

1. Przycisk ▶II

Odtwarzanie/pauza/wznawianie odtwarzania w trybie Bluetooth/USB.

Przygotowanie pilota zdalnego sterowania

Dostarczony w zestawie pilot zdalnego sterowania umożliwia obsługę listwy Soundbar na odległość.

• Nawet jeżeli pilot zdalnego sterowania znajduje się w zasięgu działania wynoszącym 6 m, jego obsługa może być niemożliwa, jeśli między listwą Soundbar a pilotem znajdują się jakiekolwiek przeszkody.
• Jeżeli pilot zdalnego sterowania jest używany w pobliżu innych produktów wytwarzających promienie podczerwone lub jeśli w pobliżu listwy Soundbar używane są inne urządzenia zdalnego sterowania wykorzystujące promienie podczerwone, może on działać nieprawidłowo. I odwrotnie - inne produkty mogą działać nieprawidłowo.

Wymiana baterii w pilocie zdalnego sterowania

• Naciśnij i przesuń tylną pokrywę, aby otworzyć komorę baterii w pilocie.
• Włóż dwie baterie rozmiaru AAA (w zestawie). Upewnij się, że końcówki baterii + i sz zgodne z końcami i wskazanymi w komorze baterii.
• Zamknij pokrywę komory baterii.

Środki ostrożności dotyczące baterii

• Należy upewnić się, że włożone baterie mają prawidłową biegunowość dodatnią ⊕ i ujemną ⊖
• Używaj baterii tego samego typu. Nigdy nie używaj razem baterii różnych typów.
• Można używać zarówno baterii wielokrotnego ładowania, jak i baterii wielokrotnego użytku. Należy zapoznać się ze środkami ostrożności podanymi na ich etykietach.
• Podczas zdejmowania pokrywy baterii i wyjmowania baterii należy uważać na paznokcie.
• Nie należy upuszczać pilota zdalnego sterowania.
• Nie pozwól, aby cokolwiek uderzyło w pilota.
• Nie należy rozlewać wody ani innych płynów na pilota.
• Nie należy kłaść pilota na mokrym przedmiocie.
• Nie należy umieszczać pilota pod bezpośrednim działaniem promieni słonecznych ani w pobliżu źródeł nadmiernego ciepła.
• Jeżeli pilot nie jest używany przez dłuższy czas, należy wyjąć z niego baterię, ponieważ może dojść do korozji lub wycieku z baterii, co może spowodować obrażenia ciała i/lub szkody materialne i/lub pożar.
• Nie należy używać baterii innych niż wymienione w specyfikacji.
• Nie należy mieszać nowych baterii ze starymi.
• Nigdy nie należy ponownie ładować baterii, chyba, że istnieje pewność, że jest to bateria wielokrotnego ładowania.

UMIEJSCOWIENIE I MONTAŻ

Umiejscowienie

Jeżeli telewizor jest ustawiony na stole, można umieścić listwę Soundbar na stole bezpośrednio przed podstawą telewizora, na środku ekranu telewizora.

Opcja B

Jeżeli telewizor jest przymocowany do ściany, można zamontować listwę Soundbar na ścianie bezpośrednio pod ekranem telewizora.

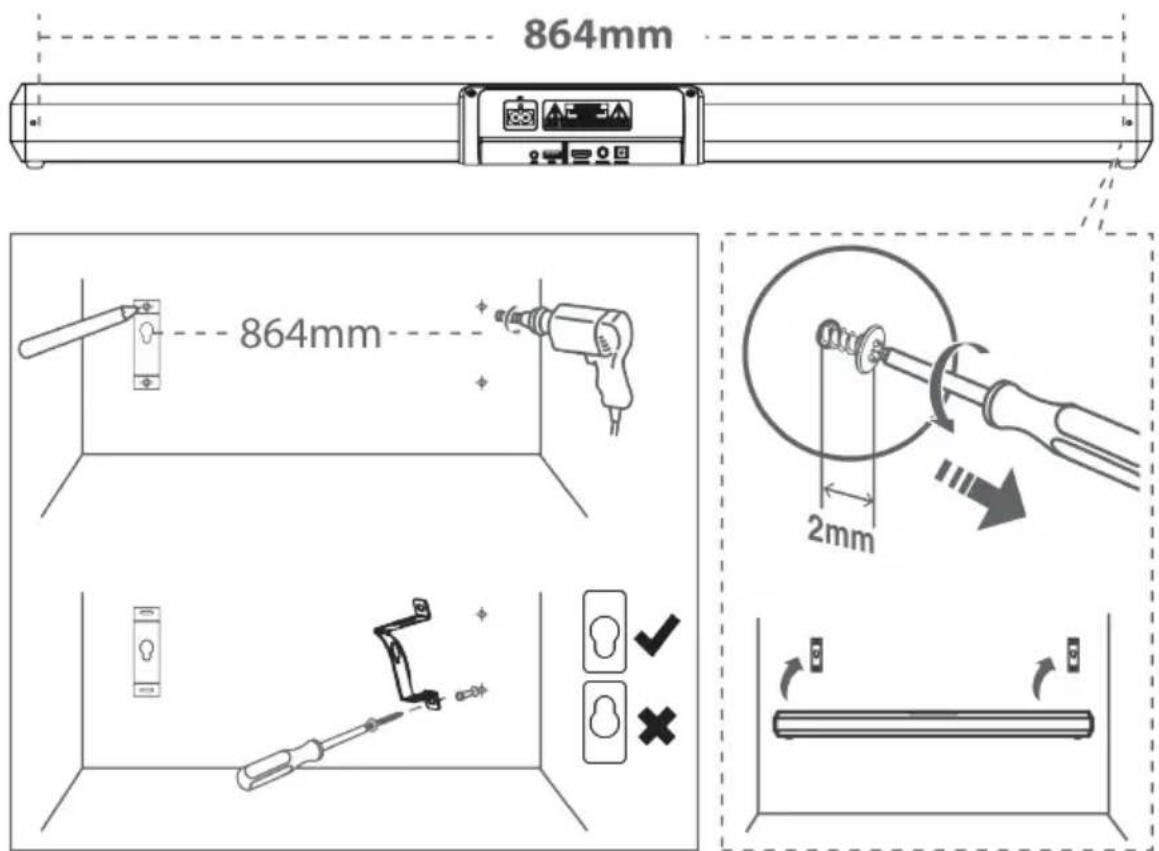

Montaż na ścianie (jeżeli używana jest opcja B)

• Instalacja może być przeprowadzona wyłącznie przez wykwalifikowany personel. Nieprawidłowy montaż może spowodować poważne obrażenia ciała i szkody materialne (jeżeli zamierzasz zainstalować ten produkt samodzielnie, musisz sprawdzić, czy instalacje, takie jak przewody elektryczne i hydrauliczne, mogą znajdować się w ścianie). Instalator jest odpowiedzialny za sprawdzenie, czy ściana jest w stanie bezpiecznie utrzymać całkowite obciążenie listwy Soundbar i uchwytów ściennych.
• Do instalacji wymagane są dodatkowe narzędzia (nie dołączone do zestawu).
• Nie należy nadmiernie dokręcać śrub.
• Zachowaj niniejszą instrukcję obsługi do wykorzystania w przyszłości.
• Przed przystąpieniem do wiercenia i montażu sprawdź typ ściany za pomocą elektronicznego urządzenia do wyszukiwania kołków.

OSTRZEŻENIE

• Aby zapobiec obrażeniom, urządzenie musi być prawidłowo przymocowane do podłogi/ściany zgodnie z instrukcjami instalacji.

• Sugerowana wysokość montażu na ścianie: ≤ 1,5 metra.

• Wywierć w ścianie 4 równoległe otwory (∅ 5,5 – 6 mm każdy, zależnie od rodzaju ściany). Odległość między otworami powinna wynosić 864 mm.

• W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie. Przykręć uchwyty montażowe do ściany za pomocą śrub i śrubokręta (brak w zestawie). Upewnij się, że są one dobrze zamontowane.
• Poluzuj śruby znajdujące się z tyłu listwy Soundbar. Pozostaw około 2-3 mm odstępu między łbem śruby a powierzchnią listwy Soundbar.
• Wsuń listwę Soundbar na uchwyty do montażu ściennego i zatrzaśnij je we właściwym miejscu.

Ryzyko uszkodzenia produktu! Upewnij się, że napięcie zasilania jest zgodne z napięciem podanym na tylnej lub spodniej części listwy Soundbar.

Przed podłączeniem przewodu zasilającego upewnij się, że wszystkie pozostałe połączenia zostały wykonane.

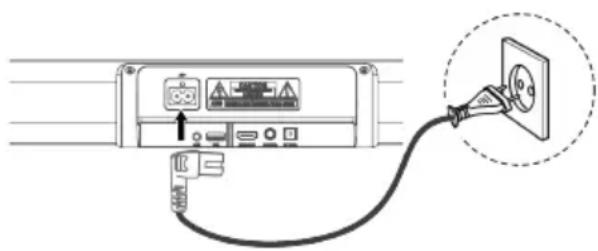

Podłącz przewód zasilający do gniazda AC\~ listwy Soundbar, a następnie do gniazda sieciowego.

Uwaga: Jeżeli nie ma zasilania, upewnij się, że przewód zasilający i wtyczka są włożone do końca, a zasilanie jest włączone.

TRYB GOTOWOŚCI/ON

Po pierwszym podłączeniu listwy Soundbar do gniazda sieciowego listwa Soundbar znajduje się w trybie gotowości.

• Aby włączyć listwę Soundbar, naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania.
• Ponowne naciśnięcie przycisku spowoduje przełączenie listwy Soundbar w tryb gotowości.
• Jeśli chcesz całkowicie wyłączyć listwę Soundbar, odłącz wtyczkę od gniazdka sieciowego.

Funkcja automatycznego wyłączania zasilania

Listwa Soundbar automatycznie przełącza się w tryb gotowości po około 15 minutach, jeżeli telewizor telewizor lub urządzenie zewnętrzne są odłączone, wyłączone lub poziom głośności jest zbyt bliski wyciszenia.

• Aby całkowicie wyłączyć listwę Soundbar, należy wyjąć wtyczkę z gniazdka sieciowego.
• Prosimy o całkowite wyłączenie listwy Soundbar w celu oszczędzania energii, gdy nie jest ona używana.

WYBÓR TRYBÓW

Naciśnij przycisk 3 (SOURCE) na listwie Soundbar lub przycisk AUX, 8 (Bluetooth), USB, OPTICAL, COAXIAL, HDMI ARC na pilocie, aby wybrać żądany tryb.

Zielony	> tryb AUX
Zielone miganie	> tryb USB
Niebieski	> tryb BLUETOOTH
Biały	> tryb HDMI ARC
Pomarańczowy	> tryb OPTICAL
Pomarańczowe miganie	> tryb COAXIAL

REGULACJA GŁOŚNOŚCI

Aby wyregulować głośność, naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie. Jeżeli chcesz wyłączyć dźwięk, naciśnij przycisk (MUTE) na pilocie. Ponownie naciśnij przycisk (MUTE) lub naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie, aby powrócić do normalnego słuchania.

Uwaga: Podczas regulacji głośności wskaźnik LED stanu będzie szybko migać. Gdy głośność osiągnie poziom maksymalny/minimalny, wskaźnik LED stanu mignie 3 razy.

WYBÓR EFEKTU KOREKTORA (EQ)

Za pomocą przycisku EQ na pilocie zdalnego sterowania wybierz żądane wstępnie ustawione efekty korektora dźwięku.

Pomarańczowe miganie	>MOVIE
Białe miganie	>MUSIC
Zielone miganie	>NEWS

POŁĄCZENIA

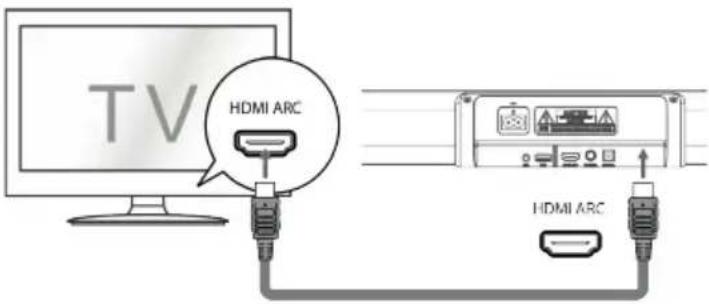

POŁĄCZENIE HDMI

Funkcja ARC (Audio Return Channel) umożliwia przesyłanie dźwięku z telewizora zgodnego ze standardem ARC do listwy soundbar za pośrednictwem pojedynczego połączenia HDMI. Aby korzystać z funkcji ARC, należy upewnić się, że telewizor jest zgodny z HDMI-CEC i ARC oraz odpowiednio skonfigurowany. Po prawidłowym skonfigurowaniu można użyć pilota telewizora do regulacji głośności (VOLUME +/- oraz MUTE) listwy soundbar.

Podłącz kabel HDMI (w zestawie) z gniazda HDMI ARC urządzenia do gniazda HDMI (ARC) w telewizorze zgodnym z ARC. Następnie naciśnij pilota zdalnego sterowania, aby wybrać opcję HDMI ARC.

UWAGA:

Telewizor musi obsługiwać funkcję HDMI-CEC i ARC. Funkcja HDMI-CEC i ARC musi być włączona. Metoda ustawiania HDMI-CEC i ARC może się różnić w zależności od telewizora. Szczegółowe informacje na temat funkcji ARC można znaleźć w instrukcji obsługi. Funkcja ARC działa tylko z urządzeniami obsługującymi funkcję HDMI ARC oraz z kablem HDMI 1.4 (lub nowszym).

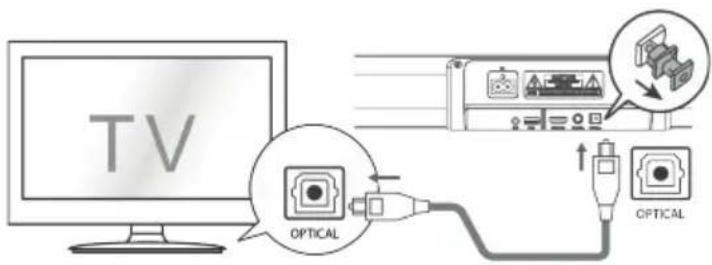

KORZYSTANIE Z GNIAZDA OPTICAL

Zdejmij zaślepkę ochronną gniazda OPTICAL, a następnie podłącz przewód OPTICAL (brak w zestawie) do gniazda OPTICAL OUT telewizora i gniazda OPTICAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA COAXIAL

Za pomocą przewodu COAXIAL (brak w zestawie) połącz gniazdo COAXIAL OUT telewizora z gniazdem COAXIAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA AUX

Za pomocą przewodu audio 3,5 mm - 3,5 mm (w zestawie) połącz gniazdo słuchawkowe telewizora lub zewnętrznego urządzenia audio z gniazdem AUX listwy Soundbar. Użyj przewodu audio RCA do 3,5 mm (brak w zestawie), aby połączyć gniazda wyjściowe audio telewizora z gniazdem AUX listwy Soundbar.

UŻYTKOWANIE GNIAZD AUX / OPTICAL / COAXIAL / HDMI ARC

1. Upewnij się, że zestaw Soundbar jest podłączony do telewizora lub urządzenia audio.
2. Naciśnij kilkakrotnie przycisk (SOURCE) na listwie Soundbar lub naciśnij na pilocie zdalnego sterowania przyciski AUX, OPTICAL, COAXIAL, HDMI ARC, aby wybrać odpowiedni tryb.
3. Za pomocą przycisków +/- (VOLUME) dostosuj głośność do żądanego poziomu.

UWAGA: Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. NIE jest to wada. Upewnij się, że źródło sygnału audio (np. telewizor, konsola do gier, odtwarzacz DVD itp.) jest ustawione w trybie PCM (szczegółowe informacje na temat ustawień dźwięku znajdują się w instrukcji obsługi urządzenia źródłowego) z wejściem HDMI / OPTICAL / COAXIAL.

OBSŁUGA BLUETOOTH®

Parowanie zestawu Soundbar z urządzeniem Bluetooth® w celu słuchania muzyki.

Parowanie po raz pierwszy

1. Naciśnij kilkakrotnie przycisk (SOURCE) na listwie Soundbar lub naciśnij przycisk na pilocie, aby wybrać tryb Bluetooth ^® . Niebieski wskaźnik będzie powoli migać.
2. Włącz urządzenie Bluetooth ^® i wybierz tryb wyszukiwania. Na liście urządzeń Bluetooth ^® pojawi się "TH-E321B".
3. Wybierz "TH-E321B", a następnie wprowadź hasło „0000“, jeżeli to konieczne. Soundbar wyda komunikat "Paired", a niebieski wskaźnik będzie świecić stałym światłem.

Parowanie nowego urządzenia

1. W trybie Bluetooth® naciśnij i przytrzymaj przycisk 📂, aby wyczyścić wszystkie parowania. Soundbar przejdzie do trybu parowania. Soundbar wyda sygnał dźwiękowy "Pairing", a niebieski wskaźnik zacznie szybko migać.

2. Aby sparować nowe urządzenie Bluetooth ^® , wykonaj czynności opisane w punkcie 2-3 w części "Pierwsze parowanie" powyżej.

Słuchanie muzyki z urządzenia Bluetooth®

Jeżeli Twoje urządzenie Bluetooth® obsługuje A2DP, odtwarzaj muzykę za pomocą urządzenia. Jeśli twoje urządzenie Bluetooth® obsługuje AVRCP, użyj dołączonego pilota zdalnego sterowania, aby sterować odtwarzaniem.

• Aby zwiększyć/zmniejszyć głośność, naciśnij przycisk +/- (VOLUME).
• Aby wstrzymać/wznowić odtwarzanie, naciśnij przycisk ▶II.
• Aby przejść do ścieżki, wciśnij przycisk /

Aby wyłączyć funkcję Bluetooth®, możesz:

• Przełączyć się na inne źródło na listwie Soundbar;
• Wyłączyć tę funkcję w urządzeniu Bluetooth®.

UWAGA:

Zasięg działania między listwą Soundbar a urządzeniem wynosi około 8 metrów. Przed podłączeniem urządzenia Bluetooth® do listwy Soundbar upewnij się, że znasz możliwości tego urządzenia. Zgodność z wszystkimi urządzeniami Bluetooth® nie jest gwarantowana. Wszelkie przeszkody znajdujące się pomiędzy urządzeniem a listwą Soundbar mogą zmniejszyć zasięg działania. Trzymaj ten odtwarzacz z dala od innych urządzeń elektronicznych, które mogą powodować zakłócenia. Odtwarzacz zostanie również odłączony, gdy urządzenie znajdzie się poza zasięgiem działania.

OBSŁUGA USB

Podłączając urządzenie pamięci masowej USB (np. pamięć flash USB) do tego urządzenia, można odtwarzać zapisaną w nim muzykę za pośrednictwem listwy Soundbar.

1. Aby wybrać tryb USB, naciśnij przycisk (SOURCE) na listwie Soundbar lub naciśnij przycisk USB na pilocie.
2. Naciśnij przycisk ▶aby wstrzymać/wznowić odtwarzanie.
3. Aby przejść do ścieżki, wciśnij przycisk ◀. ▶

UWAGA:

Odtwarzacz obsługuje wyłącznie format plików muzycznych USB MP3.

Listwa Soundbar obsługuje urządzenia USB o pojemności do 32 GB.

Listwa Soundbar może nie być kompatybilna ze wszystkimi urządzeniami USB, nie jest to oznaką problemu z urządzeniem.

POWIADOMIENIE O LICENCJI

Bluetooth®

Słowny znak towarowy i logo Bluetooth® są zarejestrowanymi znakami towarowymi należącymi do Bluetooth SIG, Inc. i wszelkie wykorzystanie tych znaków przez Zhong Shan City Richsound Electronic Industrial Ltd. odbywa się na podstawie licencji. Inne znaki towarowe i nazwy handlowe należą do ich właścicieli.

HDMI®

Przyjęte znaki towarowe HDMI, HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy HDMI Licensing Corporation.

ROZWIĄZYWANIE PROBLEMÓW

Aby zachować ważność gwarancji, nigdy nie próbuj naprawiać systemu samodzielnie. Jeśli podczas korzystania z urządzenia wystąpią problemy, przed wezwaniem serwisu należy sprawdzić poniższe punkty.

Problem Rozwiązanie

Brak zasilania	Upewnij się, że przewód zasilający urządzenia jest prawidłowo podłączony.Upewnij się, że gniazdo prądu zmiennego jest podłączone do zasilania.Naciśnij przycisk ⏻ (tryb gotowości), aby włączyć listwę Soundbar.
Pilot zdalnego sterowania nie działa	Przed naciśnięciem dowolnego przycisku sterowania odtwarzaniem należy najpierw wybrać odpowiednie źródło.Zmniejsz odległość między pilotem a listwą Soundbar.Włóż baterię tak, aby jej bieguny ⊕ / ⊕ły ustawione zgodnie z oznaczeniami.Wymień baterię.Skieruj pilota bezpośrednio na czujnik znajdujący się z przodu listwy Soundbar.
Brak dźwięku	Upewnij się, że listwa Soundbar nie jest wyciszona. Naciśnij przycisk MUTE lub przycisk +/- (VOLUME), aby powrócić do normalnego słuchania.Naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania, aby przełączyć listwę Soundbar w tryb gotowości. Następnie ponownie naciśnij przycisk ♦aby włączyć listwę Soundbar.Upewnij się, że ustawienia audio źródła sygnału wejściowego (np. telewizora, konsoli do gier, odtwarzacza DVD itp.) są ustawione na tryb PCM podczas korzystania z połączenia cyfrowego (np. HDMI, OPTICAL, COAXIAL).Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. To NIE jest usterka.W przypadku korzystania z funkcji Bluetooth, upewnij się, że głośność w urządzeniu źródłowym jest zwiększona, a urządzenie nie jest wyciszone.
Nie można znaleźć nazwy Bluetooth tego urządzenia na moim urządzeniu Bluetooth w celu parowania Bluetooth	Upewnij się, że funkcja Bluetooth jest włączona w urządzeniu Bluetooth.Ponownie sparuj zestaw Soundbar z urządzeniem Bluetooth.Listwa Soundbar jest wyposażona w funkcję Bluetooth®, która umożliwia odbieranie sygnału w odległości do 8 metrów. Zachowaj odległość 8 metrów między listwą Soundbar a urządzeniem Bluetooth®.
Soundbar wyłącza się	Gdy poziom zewnętrznego sygnału wejściowego listwy Soundbar jest zbyt niski, listwa Soundbar wyłączy się automatycznie po 15 minutach. Należy zwiększyć poziom głośności urządzenia zewnętrznego.

SPECYFIKACJE

Soundbar

Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy	20 W< 0,5 W (tryb gotowości)
USB	5 V / 500 mAHi-Speed USB (2.0) / FAT32 / FAT1632G (maks.)Obsługiwane pliki MP3
Wymiary (SxWxG) 900 x 67 x 93 mm
Waga netto 1,6 kg
Czułość wejścia audio 700 mV
Charakterystyka częstotliwościowa 120 Hz – 20 KHz

Specyfikacja łączności bezprzewodowej

Wersja / profile Bluetooth	V 5.1 (A2DP, AVRCP)
Zakres częstotliwości Bluetooth	2402 MHz ~ 2480 MHz
Maks. moc nadawcza Bluetooth	≤ 10 dBm

Wzmacniacz (moc wyjściowa RMS)

Głośnik L/P 2 × 50 W

Zdalne Sterowanie

Odległość/Kąt 6 m (19,7 stóp) / 30°

Typ baterii AAA (2 × 1,5 V)

ZASTRZEGAMY SOBIE PRAWO DO ZMIANY SPECYFIKACJI TECHNICZNYCH.

Więcej informacji dotyczących urządzenia oraz serwisu znajduje się na naszej stronie internetowej www.JVCAUDIO.pl

OSTRZEŻENIE: ABY UNIKNAĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BADŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB PRZED NAPRAWĄ. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIE POD NIEBEZPIECZNYM NAPIĘCIEM.

NIEBEZPIECZEŃSTWO UDUSZENIA. TOREBKE Z PE POŁOŻYĆ W MIEJSCU BĘDĄCYM POZA ZASIĘGIEM DZIECI. TOREBKA NIE SŁUŻY DO ZABAWY! TEGO WORKA NIE NALEŻY UŻYWAĆ W KOŁYSKACH, ŁÓŻECZKACH, WÓZKACH LUB KOJCACH DZIECIĘCYCH.

Utylizacja zużytego sprzętu

(stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chroni środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Niniejszym ETA a.s. oświadcza, że sprzęt radiowy typu TH-E321B spełnia wymagania dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności jest dostępny pod poniższym adresem internetowym: www.JVCAUDIO.cz/doc

ÚVOD

VOLBA EFEKTOV EKVALIZÉRU (EQ)

EQUALIZER (EQ) EFFEKTUS KIVÁLASZTÁSA

Selectati efectul Egalizator (EQ).

3. Butoane +/- (Volum)

SELECTAREA EFFECTULUI EGALIZATOR (EQ)
