Tiny VC1400.0 SF - Odkurzacz Zelmer - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz pojemnikowy
Marka	Zelmer
Model	Tiny VC1400.0 SF
Maksymalna moc wejściowa	1700 W
Napięcie	220-240 V ~
Bezpiecznik	16 A
Poziom hałasu	86 dB(A)
Regulacja mocy ssania	Pokrętło elektroniczne + mechaniczny suwak na uchwycie węża
System filtracji	Cyklon + myty filtr podstawowy HEPA H12 + mikrofiltr wylotowy
Zbiórka kurzu	Pojemnik cyklonowy (bezworkowy)
Rura ssąca	Teleskopowa, metalowa
Nawijanie przewodu	Tak, automatyczne za pomocą przycisku
Akcesoria w zestawie	Szczotka dyszowa z separatorem małych przedmiotów, dysza szczelinowa, mała szczotka, mała dysza
Akcesoria opcjonalne	Szczotka do parkietu BNB, Turboszczotka
Konserwacja filtra	Mytny filtr HEPA H12 i mikrofiltr; suszyć tylko na powietrzu
Funkcje bezpieczeństwa	Automatyczny zawór bezpieczeństwa (ochrona przed przepełnieniem/zatkaniem)
Zastosowanie	Domowe, tylko suche powierzchnie
Certyfikacja	CE, dyrektywa niskonapięciowa, EMC
Przechowywanie	Poziome, z podłączonym wężem jeśli nie jest zagięty

Często zadawane pytania - Tiny VC1400.0 SF Zelmer

Jak opróżnić pojemnik cyklonowy?

Naciśnij przycisk włącz/wyłącz i odłącz. Wyjmij wąż. Otwórz górną pokrywę zwalniając zapięcie. Trzymaj korpus odkurzacza i wyciągnij pojemnik za uchwyt. Zwolnij zapięcia pokrywy, opróżnij zawartość nad koszem. W razie potrzeby wyczyść filtr HEPA. Zamocuj pokrywę (wyrównaj przednią wypustkę, dociśnij do zamknięcia). Włóż pojemnik i zamknij górną pokrywę, aż kliknie.

Jak wyczyścić filtr podstawowy HEPA H12?

Wyjmij i opróżnij pojemnik na kurz. Zdejmij osłonę ochronną obracając ją. Wyjmij filtr HEPA. Do czyszczenia spłucz pod bieżącą wodą (nie używaj pralki). Pozostaw do naturalnego wyschnięcia, z dala od źródeł ciepła. Zamontuj suchy filtr, osłonę i pojemnik na kurz.

Co oznacza trzepoczący dźwięk?

Trzepoczący dźwięk wskazuje, że zawór bezpieczeństwa otworzył się z powodu zatkania lub przepełnienia pojemnika na kurz. Sprawdź pojemnik na kurz, wąż, rurę i akcesoria pod kątem blokad. Opróżnij i wyczyść pojemnik na kurz, a w razie potrzeby wymień lub wyczyść filtry.

Czy mogę odkurzać ciecze lub wilgotny brud?

Nie, odkurzacz jest przeznaczony tylko do suchych powierzchni. Nie odkurzaj cieczy ani wilgotnego brudu, ponieważ może to uszkodzić urządzenie i stwarzać zagrożenie bezpieczeństwa.

Jak regulować moc ssania?

Moc ssania można regulować na dwa sposoby: użyj pokrętła elektronicznego na korpusie odkurzacza (obracaj w górę/w dół) lub użyj mechanicznego suwaka na uchwycie węża do precyzyjnej regulacji w zależności od zadania.

Jaki typ filtra stosuje odkurzacz?

Odkurzacz wykorzystuje myty filtr podstawowy HEPA H12 (wewnątrz pojemnika na kurz) i mikrofiltr wylotowy. Oba można płukać wodą i używać ponownie. Uszkodzone filtry wymieniaj na oryginalne części Zelmer.

Jak wymienić mikrofiltr wylotowy?

Naciśnij mechanizm blokujący na pokrywie filtra wylotowego i zdejmij pokrywę. Wyjmij stary filtr. Jeśli jest brudny, spłucz wodą i wysusz naturalnie. Umieść czysty filtr na 4 zaczepach pokrywy (stroną piankową do siebie). Zamontuj pokrywę wkładając dwa dolne występy w otwory i naciskając, aż kliknie.

Dlaczego odkurzacz traci ssanie?

Zmniejszone ssanie może być spowodowane pełnym pojemnikiem na kurz, brudnymi filtrami lub zatkaniem węża, rury lub dyszy. Opróżnij pojemnik na kurz, wyczyść lub wymień filtry i usuń wszelkie blokady.

Czy mogę używać odkurzacza na podłogach drewnianych?

Tak, na twardych powierzchniach, takich jak drewno, ceramika lub plastikowe podłogi, wysuń szczotkę na dyszy naciskając przełącznik. Możesz również użyć opcjonalnej szczotki do parkietu BNB z naturalnym włosiem do delikatnego czyszczenia.

Jak przechowywać odkurzacz?

Po użyciu naciśnij przycisk włącz/wyłącz i odłącz. Zwiń przewód naciskając przycisk nawijania przewodu, trzymając przewód. Odłącz wąż i rurę. Odkurzacz można przechowywać poziomo, zaczepiając szczotkę dyszową o zaczep z tyłu odkurzacza. Wąż może pozostać podłączony, jeśli nie jest zagięty.

INSTRUKCJA OBSŁUGI Tiny VC1400.0 SF Zelmer

Typ\Opcja wykonania i wyposażenie	Moc maksymalna	Regulacja mocy ssania	Rura ssąca	Ssawkoszczotka	Ssawka mała	Ssawka szczelinowa	Szczotka mała
1	2	3	7	8	9	10	11
VC1400.0SF	1700 W	+	Teleskopowa	+	+	+	+
VC1400.0SK	1900 W	+	Teleskopowa	+	+	+	+

Wszystkie akcesoria można nabyć w Punktach Serwisowych, Sklepach AGD, Sklepie internetowym.

Elektrostatyka

Odkurzanie niektórych powierzchni w warunkach niskiej wilgotności powietrza może doprowadzić do niewielkiego naelektryzowania się urządzenia. Jest to zjawisko naturalne, nie uszkadza urządzenia i nie jest jego wada.

W celu zminimalizowania tego zjawiska zaleca się:

-zładowanie urządzenia poprzez częste dotykanie rurą metalowych obiektów w pokoju,
-większenie wilgotności powietrza w pomieszczeniu,
- stosowanie ogólnodostępnych środków antyelektrostatycznych.

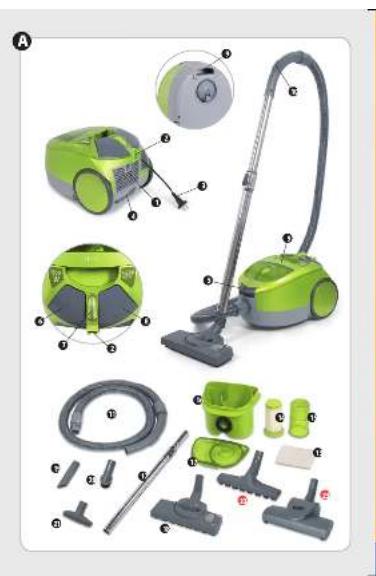

Budowa urządzenia

1 Pokrywa filtra wylotowego
2 Zaczep do mocowania ssawkoszczotki
3 Wtyczka z przewodem przyłączeniowym
4 Schowek na ssawkę szczelinową
5 Zaczep pokrywy górnej
6 Przycisk włącz/wyłącz
7 Pokrętło regulacji mocy ssania
8 Przycisk zwijacza
9 Uchwyt
10 Zasuwka – mechaniczny regulator siły ssania
11 Wąż ssący
12 Rura ssąca teleskopowa
13 Filtr wylotowy „Mikrofiltr” (zamontowany w odkurzaczu)
14 Filtr podstawowy HEPA H12 (zamontowany w pojemniku kurzu „CYKLON”)
15 Ośłona ochronna filtra podstawowego HEPA H12 (zamontowana w pojemniku kurzu „CYKLON”)
16 Pojemnik kurzu „CYKLON” (stanowiący wyjmowany segment odkurzacza)
17 Pokrywa pojemnika na kurz „CYKLON”
18 Ssawkoszczotka z separatorem drobnych przedmiotów

19 Ssawka szczelinowa
20 Szczotka mała
21 Ssawka mała
22 Szczotka parkietowa „BNB” (Brush Natural Bristle) (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)
23 Turboszczotka (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

Przygotowanie odkurzacza do użytku

① Końcówkę węża ssącego włóż do otworu odkurzacza. Zwróć uwagę, aby wypusty na końcówce węża trafiły w specjalne wcięcia w otworze wlotowym odkurzacza.
② Przekręć końcówkę węża ssącego do oporu zgodnie z ruchem wskazówek zegara.
③ Drugi koniec węża (uchwyt) połącz z rurą ssącą. W tym celu w rurze ssącej teleskopowej naciśnij zatrzask „A” i wsuń rurę do uchwytu węża tak, by zatrzask „A” zablokował się w otworze „B”.
④ Rurę ssacą teleskopową ustaw na żadana długość przesuwając suwak zgodnie ze strzałką i wysuń/zsuń rurę.
⑤ Na drugim końcu rury ssącej zamontuj odpowiednią ssawkę bądź szczotkę.
⑥ W ssawkoszczotce z separatorem drobnych przedmiotów możesz zamontować koszyk w celu zbierania drobnych elementów. W tym celu zdejmij zaślepkę i włóż koszyk.
⑦ W celu odkurzania podłoży twardych – podłóg z drewna, tworzyw sztucznych, płytek ceramicznych itp., wysuń szczotkę wciskając przełącznik na ssawkoszczotce zgodnie z rysunkiem
⑧ Chwyć wtyczkę przewodu przyłączeniowego (3) i wyciągnij go z odkurzacza.

Przy wyciąganiu przewodu przyłączeniowego zwrócić uwagę na żółta opaskę sygnalizującą koniec wyciąganego przewodu. Dalsze próby (szarpanie) mogą doprowadzić do jego uszkodzenia.

⑨ Włóż wtyczkę przewodu do gniazda sieciowego.

Przed uruchomieniem odkurzacza upewnij się czy pojemnik kurzu „CYKLON” jest zamontowany w komorze odkurzacza a także czy filtr podstawowy i wylotowy jest zamontowany w odkurzaczu.

⑩ Uruchom odkurzacz naciskając przycisk „włącz/wyłącz”.
⑪ Odkurzacz wyposażony jest w elektroniczny regulator mocy, który w trakcie odkurzania umożliwia płynną regulację siły ssania odkurzacza. Obracając pokrętło w dół lub w górę – można zwiększyć lub zmniejszyć siłę ssania.
⑫ Odkurzacz wyposażony jest także w mechaniczny regulator siły ssania, który znajduje się na rączce węża. Można nim chwilowo nieznacznie skorygować siłę ssania, bez konieczności regulacji pokrętem.

Demontaż/montaż pojemnika kurzu „CYKLON”

Odkurzacz wyposażony jest w wyjmowany pojemnik kurzu „CYKLON” (stanowiący wyjmowany segment odkurzacza), w którym gromadzą się zanieczyszczenia. Po zapelnieniu pojemnika kurzu „CYKLON” należy go opróżnić.

kurzacz wyposażony jest w zawór bezpieczeństwa, który znajduje się w komorze odkurzacza. Otwiera się samoczynnie, gdy nastąpi całkowite zatkanie węża ssącego lub połączonych z na elementów wyposażenia a także w p nadmiernego zapelnienia pojemnika kurzu „CYKLON”. Po otwarciu zaworu słychać charakterystyczne „furkotanie” w odkurzaczu.

① Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (6). Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
② Przekręć końcówkę węża ssącego przeciwnie do ruchu wskazówek zegara i wyjmij końcówkę węża z otworu włotowego odkurzacza.
③ Zwolnij zaczep pokrywy górnej (5) i otwórz ją.
④ Wyjmij pojemnik kurzy „CYKLON” z odkurzacza. W tym celu jedną ręką przytrzymaj korpus odkurzacza, drugą zaś złap za specjalny uchwyt w pokrywie pojemnika kurzu i trzymając w ten sposób wyjmij delikatnie pojemnik kurzu „CYKLON” z odkurzacza.
⑤ Odchyl zaczepy na pokrywie pojemnika kurzu „CYKLON” i ściagnij pokrywę z pojemnika.
⑥ Pojemnik kurzu „CYKLON” przenieś nad kosz na śmieci i opróżnij pojemnik z nagromadzonych w nim śmieci.

tej czynności sprawdź filtr podstawo HEPA H12 i w razie potrzeby wyczyść go wymień.

⑦ Założ pokrywę pojemnika na kurz „CYKLON” na pojemnik tak, aby zaczep znajdujący się w przedniej części pokrywy naszedł na wypust w pojemniku. Tylną część pokrywy dociśnij tak, by tylne zaczepy zatrzasnęły się na korpusie pojemnika.

emnik kurzu „CYKLON” musi być dokładnie zamknięty. W przeciwnym razie spadnie ssania odkurzacza.

sita

⑧ Opróżniony pojemnik kurzu „CYKLON” włóż do komory odkurzacza. Zamknij pokrywę górną odkurzacza naciskając ją, aż do usłyszenia charakterystycznego „Click”.

Opróżnienie pojemnika kurzu „CYKLON” jest konieczne, gdy zauważysz, że:

a) odkurzacz znacznie słabiej odkurza,
b) pojemnik kurzu „CYKLON” jest zapełniony.

Demontaż filtrów

Odkurzacz ten posiada pojemnik kurzu „CYKLON” z filtracją cyklonową, umożliwiający odkurzanie bez użycia tradycyjnego worka. Cechą charakterystyczną filtra cyklonowego jest wykorzystanie zjawiska zawirowania strugi powietrza do oddzielania zanieczyszczeń stałych. Separacja zanieczyszczeń następuje w części zbiornika o przekroju kołowym, w którym wirujące powietrze odrzuca zanieczyszczenia na ściankę zbiornika, a następnie przez otwór do sąsiedniej komory pojemnika. Oczyszczone wstępnie powietrze jest kierowane na stożkowy filtr HEPA H12 zmywalny zatrzymujący najdrobniejsze frakcje kurzu. W filtrze HEPA H12 zmywalnym zastosowany został specjalny materiał filtracyjny, który pozwala na płukanie filtra pod bieżącą wodą po jego zabrudzeniu i ponowne użycie.

wałdkyłocie odkurzacza znajduje się filtr wylotowy „Microfilter”.

przypadku zabrudzenia filtrów: podstawowego HEPA H12 (14), wylotowego „Mikrofiltr” (13) można je wymienić na nowe, wyczyścić lub przepłukać pod bieżącą wodą.

Nie wolno prać filtrów w pralce lub zmywarce.

Filtry można suszyć tylko w sposób naturalny.

Nie wolno suszyć filtrów przy pomocy suszarki do włosów, na grzejnikach i kaloryferach.

Przed wymianą filtrów upewnij się że odkurzacz jest wyłączony i wtyczka przewodu przyłączeniowego jest wyciągnięta z gniazda sieci.

FILTR PODSTAWOWY HEPA H12

Okresowo konieczne jest oczyszczenie filtra podstawowego HEPA H12 z drobnych frakcji kurzu.

Zdemontuj pojemnik kurzu „CYKLON“ zgodnie z pkt. (C).

① Odchyl zaczepy na pokrywie pojemnika kurzu „CYKLON” i ściagnij pokrywę pojemnika na kurz „CYKLON” z pojemnika. Jeżeli pojemnik kurzu „CYKLON” będzie zapelniony opróżnij go zgodnie z pkt. (C).
② Z pojemnika kurzu wymontuj osłone ochronną filtra podstawowego HEPA H12. W tym celu przekręć osłone ochronną filtra podstawowego HEPA H12 w kierunku „☐” (symbol wraz z zaznaczonym strzałą kierunkiem umieszczony jest na osłonie ochronnej filtra podstawowego HEPA H12).

Osłonę oczyść, wytrzyj i dokładnie wysusz.
③ Wyciągnij filtr podstawowy HEPA H12 z pojemnika.
Wyczyść plisy filtra podstawowego HEPA H12 (14), w przypadku uszkodzenia filtra należy bezwzględnie wymienić go na nowy. Jeśli filtr podstawowy HEPA H12 (14) zostanie zabrudzony można go wymienić na nowy, wyczyścić lub przełukać pod bieżącą woda. Przed ponownym montażem pamiętaj, aby osuszyć w/w filtr.

Ze względów bezpieczeństwa niedopuszczalne jest zakładanie wilgotnego lub uszkodzi filtra podstawowego HEPA H12 (14).

④ Nowy/przepłukany filtr podstawowy HEPA H12 (14) włóż do pojemnika kurzu w uprzednio zajmowane miejsce.
⑤ Ośłonę ochronną filtra podstawowego HEPA H12 umieść w komorze pojemnika w uprzednio zajmowanym miejscu. Zwróć uwagę, aby występy znajdujące się na kołnierzu osłony znalazły się w gniazdach korpusu pojemnika.
⑥ Przekręć osłone ochronną filtra podstawowego HEPA H12 w kierunku „ (symbol wraz z zaznaczonym strzałą kierunkiem umieszczony jest na osłonie ochronnej filtra podstawowego) HEPA H12.
⑦ Założ pokrywę pojemnika na kurz „CYKLON” na pojemnik tak, aby zaczep znajdujący się w przedniej części pokrywy naszedł na wypust w pojemniku. Tylną część pokrywy dociśnij tak, by tylne zaczepy zatrzasnęły się na korpusie pojemnika.
⑧ Pojemnik kurzu „CYKLON” wraz z zamontowanym filtrem podstawowym HEPA H12 (14) włóż do komory odkurzacza. Zamknij pokrywę górną odkurzacza naciskając ją, aż do usłyszenia charakterystycznego „Click”.

Zaleca się wymianę filtra podstawowego HEPA H12 (14) na nowy co 6 miesięcy użytkowania.

Uszkodzony filtr podstawowy HEPA H12 wymieniaj zawsze na nowy fabrycznie oryginalny.

FILTR WYLOTOWY „MIKROFILTR”

① W celu wymiany filtra wylotowego „Mikrofiltr” (13) naciśnij blokadę w pokrywie filtra wylotowego, następnie wyciągnij pokrywę filtra wylotowego z odkurzacza.
② Ściągnij z pokrywy filtr wylotowy.

Jeśli filtr wylotowy „Mikrofiltr” (13) zostanie zabrudzony, można go wymienić na nowy, wyczyścić lub przepłukać. Przed ponownym montażem pamiętaj, aby osuszyć w/w filtr.

Ze względów bezpieczeństwa niedopuszczalne jest zakładanie wilgotnego lub uszkodzi filtra wylotowego „Mikrofiltr”.

③ Nowy/przepłukany filtr założ starannie na 4 zaczepy pokrywy filtra wylotowego, stronę wykonaną z pianki do siebie.
④ Założ pokrywę filtra tak, aby dwa występy znajdujące się w dolnej części pokrywy trafiły w otwory w korpusie odkurzacza, dociśnij pokrywę filtra tak, by zaczep zatrzasnął się w korpusie. Charakterystyczny „Click” świadczy o prawidłowo zamontowanej pokrywie filtra wylotowego.

Uszkodzony filtr wylotowy „Mikrofiltr” wymieniaj zawsze na nowy fabrycznie oryginalny.

Wyposażenie specjalne

W punktach sprzedaży odkurzaczy można dokupić wyposażenie specjalne:

Szczotka parkietowa „BNB” (Brush Natural Bristle) (22)

Służy do czyszczenia i polerowania twardych, wrażliwych na nego porysowanie powierzchni, np. podłóg z drewna, paneli, parkietu, marmuru, płytek, itp.

Delikatne i miękkie włosie pochodzenia naturalnego zapewnia maksymalną skuteczność odkurzania i chroni przed porysowaniem czyszczonej powierzchni.

Turboszczotka Zelmer (23)

Może być stosowana z każdym typem odkurzacza ZELMER. Służy do bardziej efektywnego odkurzania dywanów i wykładzin dywanowych. Przy użytkowaniu turboszczotki stosuj się do jej instrukcji obsługi.

Stosowanie turboszczotki zdecydowanie zwiększa skuteczność usuwania zanieczyszczeń włóknistych, takich jak: sierść, włosy, nici itp. Szczególnie przydatna jest w mieszkaniach, w których przebywają zwierzęta (kot, pies), gdy usuwanie sierści z dywanów i wykładzin jest bardzo uciążliwe.

Zakończenie pracy, czyszczenie i konserwacja

① Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (6).
② Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
③ Zwiń przewód naciskając przycisk zwijacza (8). Przy tej czynności przytrzymaj przewód, aby nie dopuścić do jego splątania i uderzenia wtyczki o korpus odkurzacza.
④ Rozłącz rurę ssacą teleskopową ze ssawką lub szczotką.
⑤ Rozłącz rurę ssacą z wężem. W celu wyjęcia rury teleskopowej z uchwytu węża naciśnij na zatrzask „A” i jednocześnie pociągnij za rurę w kierunku strzałki.
⑥ Przekręć końcówkę węża ssącego przeciwnie do ruchu wskazówek zegara i wyjmij końcówkę węża z otworu włotowego odkurzacza.
⑦ Odkurzacz można przechowywać w położeniu poziomym. W tym celu włóż hak mocujący ssawkoszczotki w zaczep do moco wania ssawkoszczotki umieszczony z tyłu odkurzacza obok wyjścia przewodu przyłączeniowego. Wążnaże pozostać zamocowany do odkurzacza, należy jednak zwrócić uwagę, by nie był on mocno zgięty w czasie przechowywania.
⑧ Obudowę i komorę odkurzacza w razie potrzeby przetrzyj wilgotną szmatką (może być zwilżona środkiem do mycia naczyń) wysusz lub wytrzyj do sucha.

stosuj środków do szorowania, a także roz- puszczalników.

Przykładowe problemy podczas eksploatacji odkurzacza

PROBLEM CO ZROBIĆ
Stychać charakterystyczne „furkotanie” odkurzacza.	• Sprawdź pojemnik kurzu „CYKLON” i wyposażenie, usuń przyczyny zatkania lub opróżnij i wyczyść pojemnik kurzu „CYKLON”. • Wymień lub wyczyść filtry.
Odkurzacz słabo odkurza.	Opróżnij i wyczyść pojemnik kurzu „CYKLON”, wymień lub wyczyść filtry, sprawdź rurę ssacą, wąż i ssawkę – usuń przyczyny zatkania.
Zadziałał bezpiecznik instalacji elektrycznej.	Sprawdź czy wraz z odkurzaczem nie są włączone inne urządzenia do tego samego obwodu elektrycznego, jeżeli zadziałanie bezpiecznika sieciowego powtarza się, oddaj odkurzacz do punktu serwisowego.
Odkurzacz nie pracuje, obudowa jest uszkodzona lub uszkodzony jest przewód przyłączeniowy.	Oddaj odkurzacz do punktu serwisowego.

Ekologia – Zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu:

Opakowania kartonowe przekaż na makulaturę.

Worki z polietylenu (PE) wrzuć do kontenera na plastik.

Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Importer: Zelmer Market Sp. z o.o. – Polska

DANE KONTAKTOWE:

• zakup części eksploatacyjnych – akcesoriów http://www.zelmer.pl/akcesoria-agd/
• salon firmowy – sprzedaż internetowa [e-mail]
• wykaz punktów serwisowych http://www.zelmer.pl/punkty_serwisowe/
• infolinia (sprzedaż, reklamacje, serwis) 801 005 500

Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.

Importer/producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
