KBO 0965 SK X - Piekarnik Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Piekarnik do zabudowy 45 cm
Marka	Kernau
Model	KBO 0965 SK X
Napięcie zasilające	220-240 V, 50/60 Hz
Moc całkowita	Około 2900 W (grzałka dolna 1000 W, górna 800 W, turbo 1800 W, grill 1500 W)
Zakres temperatury	40-240 °C (maks. 240 °C)
Pojemność	Standardowa dla piekarnika 45 cm
Liczba funkcji pieczenia	10 programów (grzanie górne/dolne, grill, wentylator, turbo, para, itp.)
Sterowanie	Elektroniczny minutnik cyfrowy, pokrętła funkcyjne i termostatu
Wyświetlacz	Cyfrowy LED z zegarem, minutnikiem i wskaźnikami
Blokada dziecięca	Tak, automatyczna blokada klawiszy po 30 s bezczynności
Oświetlenie wewnętrzne	Tak, żarówka G9 lub E14 (15-25 W)
Czyszczenie	Czyszczenie parowe, ścianki katalityczne (opcjonalne)
Akcesoria w zestawie	Taca standardowa, grill druciany, głęboka taca (opcjonalnie rożen do kurczaka)

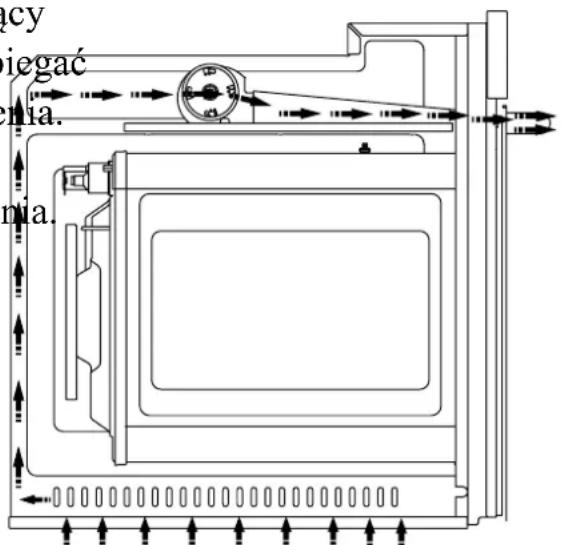

Montaż	Do zabudowy, podblatowy lub we wnęce, wymagana wentylacja
Klasa energetyczna	Brak informacji, typowo A+ lub A (nie podano)

Często zadawane pytania - KBO 0965 SK X Kernau

Jak ustawić czas na piekarniku KBO 0965 SK X?

Naciśnij jednocześnie przycisk + i - na 3 sekundy, aby wejść w tryb regulacji godziny. Użyj + lub –, aby ustawić bieżący czas. Maksymalnie 23:59. Tryb wyjdzie automatycznie po 6 sekundach lub po naciśnięciu przycisku zegara.

Jak przeprowadzić pierwsze uruchomienie piekarnika?

Usuń folie i akcesoria, wytrzyj wnętrze wilgotną szmatką. Ustaw termostat na maks. 240°C i uruchom pusty piekarnik na 30 minut. Po ostygnięciu wytrzyj ponownie. Może pojawić się dym i zapach – to normalne.

Jak korzystać z funkcji grilla?

Umieść grill na górnym ruszcie, nie dotykaj grzałki. Rozgrzewaj przez 5 minut. Ustaw przycisk funkcyjny na symbol grilla i wybierz temperaturę. Drzwiczki muszą być zamknięte podczas grillowania.

Jak ustawić minutnik?

Naciśnij przycisk zegara raz, pojawi się migający symbol klepsydry. Ustaw żądany czas (maks. 10 h) za pomocą + lub –. Po upływie czasu rozlegnie się sygnał dźwiękowy.

Jak wyjąć drzwiczki piekarnika do czyszczenia?

Otwórz drzwiczki całkowicie. Odblokuj zamki w zawiasach śrubokrętem (pociągnij do góry). Zamknij drzwiczki do pozycji, w której zatrzaskują się w zamkach, a następnie podnieś je do góry. Montaż w odwrotnej kolejności.

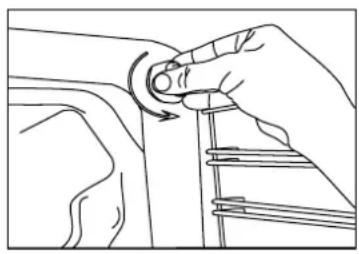

Jak wymienić żarówkę w piekarniku?

Odłącz piekarnik od zasilania i upewnij się, że jest zimny. Zdejmij szklaną osłonę (obróć zgodnie z rysunkiem), wymień żarówkę na nową o tych samych parametrach (G9 lub E14, 15-25 W). Załóż osłonę i podłącz zasilanie.

Co zrobić, gdy piekarnik nie grzeje?

Sprawdź, czy wtyczka jest podłączona i czy bezpiecznik nie jest wyłączony. Upewnij się, że drzwiczki są zamknięte. Sprawdź, czy przycisk termostatu jest ustawiony na odpowiednią temperaturę. Jeśli problem występuje, skontaktuj się z serwisem.

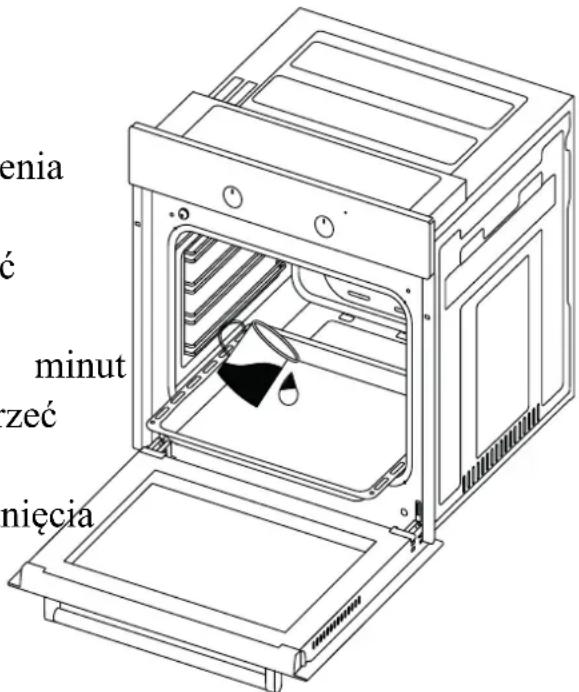

Jak czyścić piekarnik za pomocą pary?

Wyjmij wszystkie akcesoria. Wlej pół litra wody na głęboką tacę i umieść na dolnym poziomie. Ustaw program czyszczenia parowego (jeśli dostępny) lub termostat na 70°C i uruchom na 30 minut. Po zakończeniu przetrzyj wnętrze wilgotną szmatką.

Jaka jest maksymalna temperatura piekarnika?

Maksymalna temperatura wynosi 240°C. Termostat ustawia się w zakresie od 40°C do 240°C.

Jak chronić dzieci przed piekarnikiem?

Piekarnik wyposażony jest w blokadę klawiszy (automatycznie po 30 s bezczynności). Aby wyłączyć blokadę, naciśnij przycisk zegara przez 3 sekundy, aż symbol kłódki zniknie. Dodatkowo nie pozostawiaj dzieci bez nadzoru w pobliżu urządzenia.

INSTRUKCJA OBSŁUGI KBO 0965 SK X Kernau

Dziękujemy za zakup naszego produktu i Państwa zaufanie.

Chcemy umożliwiać Państwu optymalne i skuteczne wykorzystanie opisywanego ekologicznego produktu wytwarzanego w naszych nowoczesnych zakładach zapewniających szczególne warunki dotyczące szeroko rozumianej jakości.

Przez rozpoczęciem użytkowania piekarnika radzimy szczegółowo zapoznać się z niniejszym podręcznikiem obsługi i zachować go na przyszłość tak, aby funkcje zakupionego przez Państwa piekarnika do zabudowy przez długi czas w takim stanie, jak pierwszego dnia po zakupie.

UWAGA:

Niniejszy podręcznik obsługi ma zastosowania do wielu modeli proc Państwa urządzenie może nie być wyposażone w niektóre funkcje wyszczególnione w podręczniku.

Obrazy produktu mają charakter schematyczny.

Opisywany produkt został wytworzony w nowoczesnych i ekologiczny zakładach, które nie są szkodliwe dla środowiska.

Produkty oznaczone jako (*) są opcjonalne.

SPIS TREŚCI

1. WAŻNE OSTRZEŻENIA ...... 6
2. BEZPIECZEŃSTWO ELEKTRYCZNE ...... 9

Przeznaczenie 10

1. POŁĄCZENIA ELEKTRYCZNE 11
2. OPIS URZĄDZENIA 12

Akcesoria 13

Dane techniczne 14

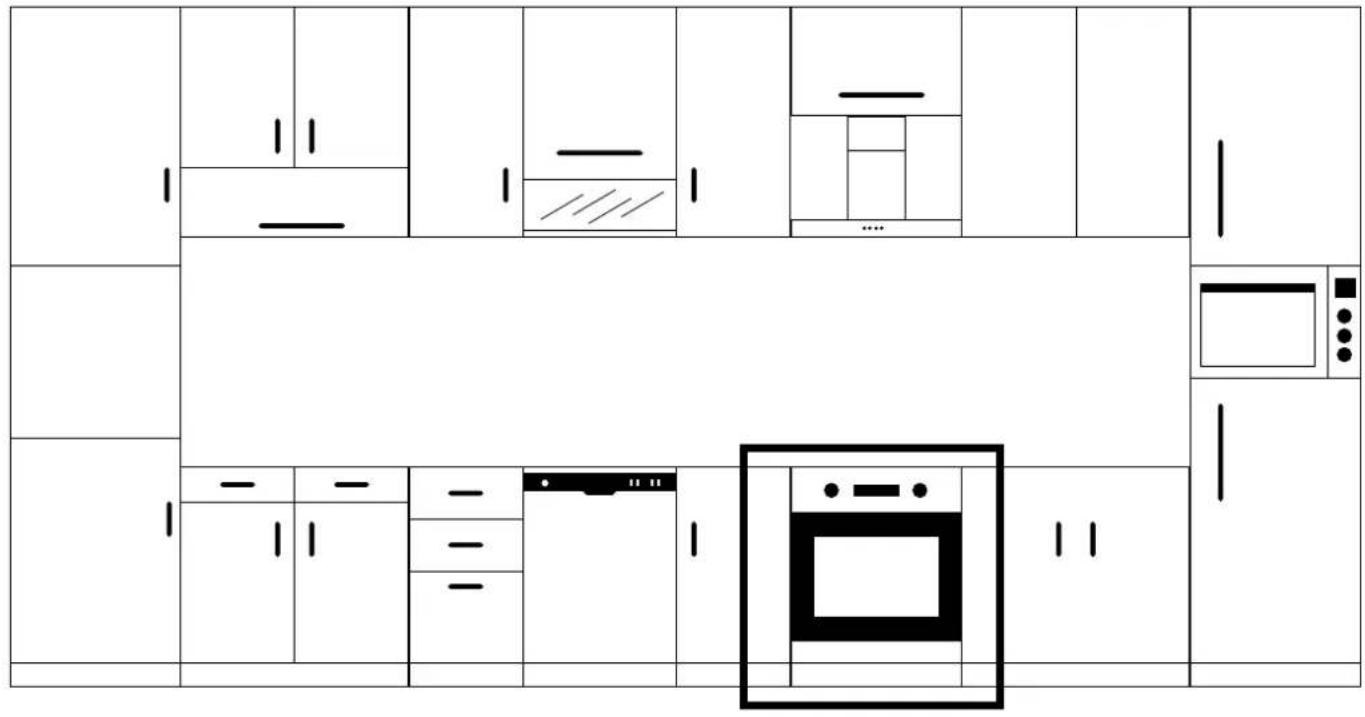

1. MONTAŻ URZĄDZENIA 15

Ważne ostrzeżenia dotyczące montażu 15

Prawidłowe miejsce do montażu ....

Instalacja i montaż piekarnika do zabudowy 45 cm 16

Montaż podblatowy 16

Montaż w podniesionej szafce przeznaczonej na piekarnik 17

Wymagania dotyczące montażu 17

Umiejscawianie i zabezpieczanie piekarnika 17

Połączenia elektryczne 17

Montaż 18

1. PANEL STEROWANIA 21

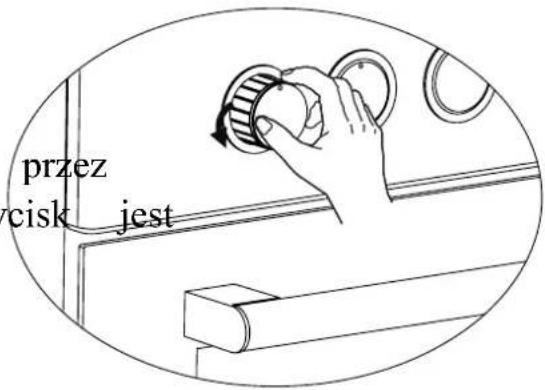

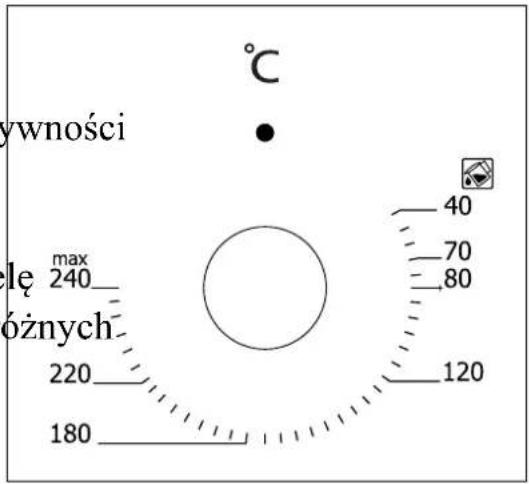

Przycisk termostatu 21

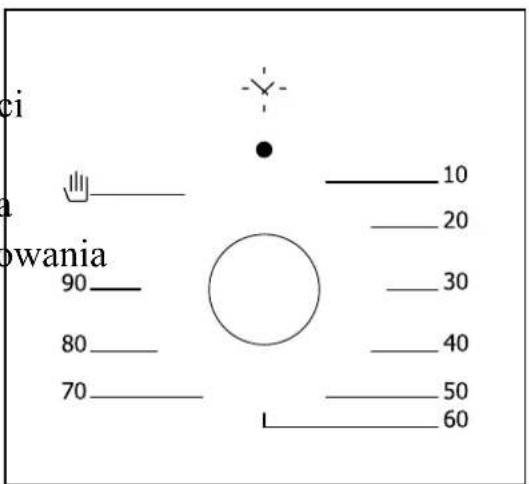

Przycisk minutnika mechanicznego* 21

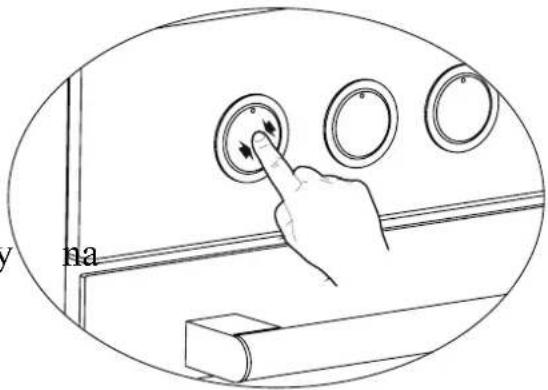

Korzystanie z przycisku wyskakującego* 22

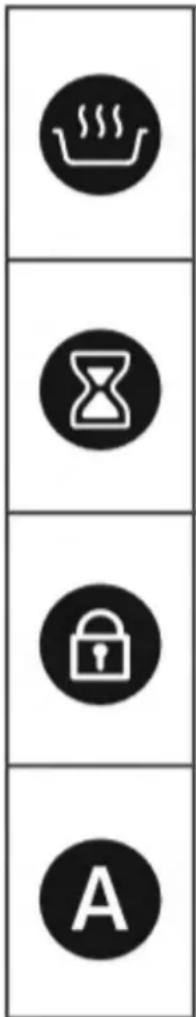

Symbole na ekranie 23

Włączenie zasilania 23

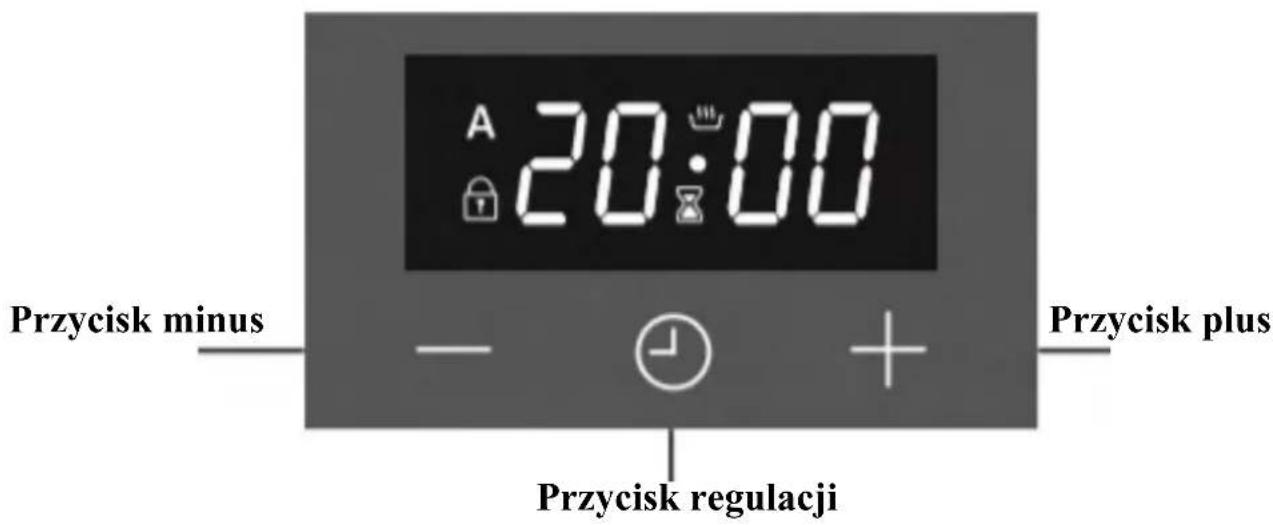

Przycisk regulacji godziny 2

Ustawienie minutnika 24

Wyłączenie sygnau dźwiękowego 24

Półautomatyczne gotowanie 24

W pełni automatyczne gotowanie 2

Zakończenie automatycznego gotowania 2

Blokada klawiszy 25

Programowalne opcje 25

7. OBSŁUGA PIEKARNIKA 27

Pierwsze użycie piekarnika 2

Normalna obsługa piekarnika 2

Korzystanie z grilla 27

Aby włączyć grill 2

Aby wyłączyć grill 2

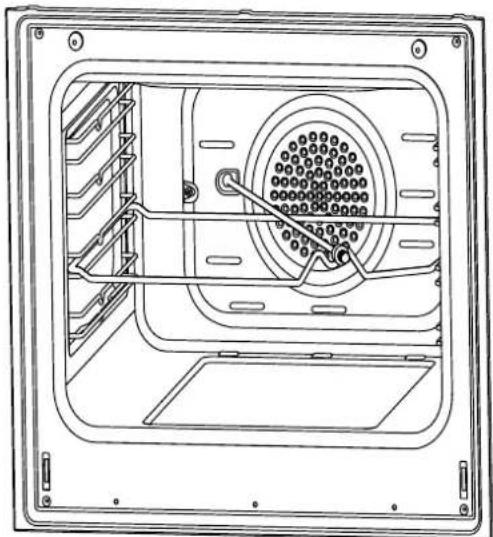

Pieczenie Kurczaka* 28

8. TYPY PROGRAMÓW ...... 29

Przycisk programów 29

Zalecenia dotyczące pieczenia 3

Tabela pieczenia 30

9. KONSERWACJA I CZYSZCZENIE 32

Czyszczenie Parowe* 32

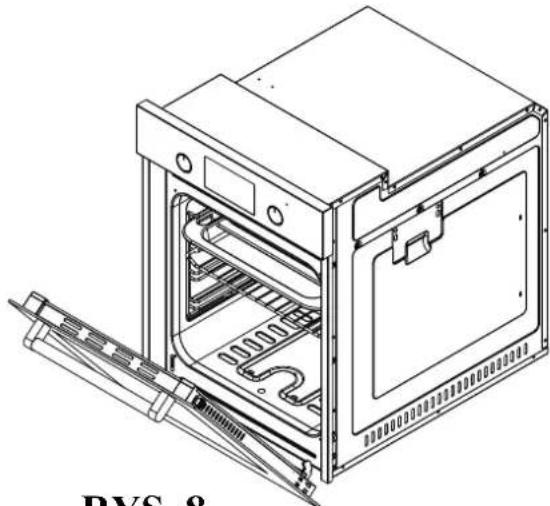

Czyszczenie i montaż drzwiczek piekarnika ....

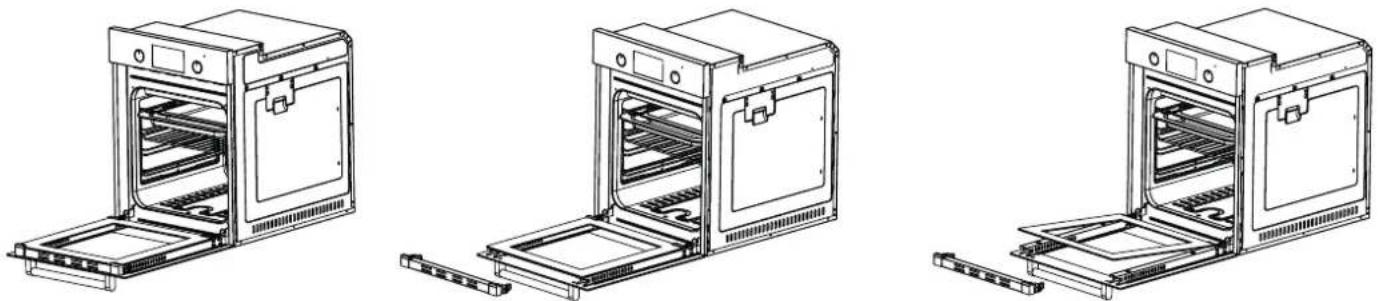

Czyszczenie szklanych powierzchni piekarnika ....

Ścianki katalityczne* 34

Wyjmowanie ścianek katalitycznych 3

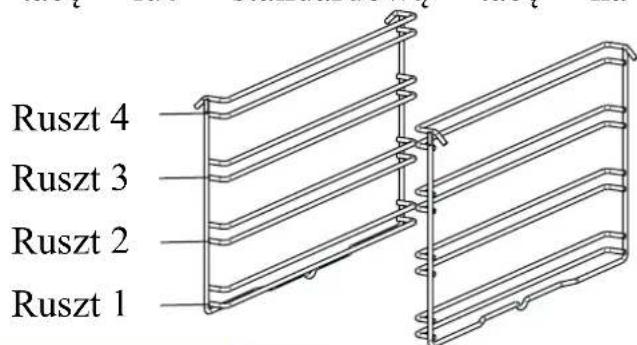

Pozycje rusztu 34

Wkładanie i usuwanie drucianych rusztów ....

Wymiana żarówki pickarnika 3

10. ROZWIĄZYWANIE PROBLEMÓW 36

11. ZASADY PRZENOSZENIA 39

ZALECENIA DOTYCZĄCE OSZCZĘDZANIA ENERGII ......

PRZYJAZNA ŚRODOWISKU UTYLIZACJA 3

INFORMACJE OPAKOWANIU 39

12. USUWANIE ZUŻYTYCH URZĄDZEŃ 40

ROZDZIAŁ 1. WAŻNE OSTRZEŻENIA

1. Instalacja i naprawa powinny zawsze być wykonywane przez „AUTORYZOWANY SERWIS”. Producent nie ponosi odpowiedzialności za czynności wykonywane przez osoby nieuprawnione.
2. Proszę uważnie przeczytać tę instrukcję obsługi. Tylko w ten spos bezpiecznie i prawidłowo korzystać z urządzenia.
3. Piekarnik powinien być używany zgodnie z instrukcją obsługi.
4. Utrzymuj dzieci w wieku poniżej 8 lat i zwierzęta domowe z dala od urządzenia podczas jego pracy.
5. Dostępne części mogą się bardzo nagrzać podczas korzystania z urządzenia. Małe dzieci nie mogą zbliżać się do urządzenia.

OSTRZEŻENIE:

Ryzyko pożaru: nie przechowuj materiałów na powierzchni gotującej.

OSTRZEŻENIE:

Podczas pracy urządzenie rozgrzewa się. Powinno się zachować ostrożność i unikać dotykania elementów grzejnych wewnątrz kuchenki.

1. Warunki ustawienia tego urządzenia są podane na etykiecie (lub znamionowej).

2. Dostępne części mogą być gorące, gdy używany jest grill. Małe dzieci nie powinny się zbliżać do urządzenia.

OSTRZEŻENIE:

To urządzenie jest przeznaczone do gotowania. Nie należy go używać do innych celów, np. do ogrzewania pomieszczenia.

1. Aby wyczyścić urządzenie, nie używaj wytwornic pary.

2. Po włożeniu żywności do pickarnika upewnij się, że drzwiczki zamknięte.

3. NIGDY nie próbuj gasić ognia wodą. Wyłącz obwód elektryczny i przykryj płomienie narzutą lub kocem przeciwpożarowym.

OSTROŻNIE:

Dzieci poniżej 8 roku życia, o ile nie są nieustannie pilnowane, nie powinny się zbliżać do urządzenia.

1. Powinno się unikać dotykania elementów grzejnych.

OSTROŻNIE:

Proces gotowania musi być zawsze nadzorowany.

1. Urządzenie może być używane przez dzieci powyżej 8 lat lub z ograniczonymi zdolnościami fizycznymi, czuciowymi i umysłowymi lub brakiem doświadczenia i wiedzy, o ile odbywa się to pod nadzorem lub otrzymały instrukcje odnośnie używania urządzenia w bezpieczny sposób i rozumi związane z tym zagrożenia. Dzieci nie powinny bawić się tym u Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

2. To urządzenie zostało zaprojektowane wyłącznie do użytku domowego.

3. Dzieciom nie wolno używać urządzenia do zabawy. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci poniżej 8 roku życia i bez nadzoru osoby dorosłej.

4. Trzymaj urządzenie i jego przewód zasilania poza zasięgiem dzieci poniż życia.

5. Przed rozpoczęciem korzystania z urządzenia należy umieścić zasłony papier lub inne łatwopalne (zapalne) materiały z dala od niego. Nie umieszczaj zapalnych lub łatwopalnych materiałów na lub w urządzeniu.

6. Utrzymuj kanały wentylacyjne otwarte.

7. Urządzenie nie może być używane w połączeniu z zewnętrznym wyłącznikiem czasowym lub osobnym zdalnym urządzeniem sterującym.

8. Nie podgrzewaj zamkniętych puszek i szklanych sloików. Ciśnienie doprowadzić do eksplozji sloików.

9. Uchwyt piekarnika nie jest suszarką do ręczników. Nie wieszaj itp. na uchwycie piekarnika.

10. Nie umieszczaj tacek piekarnika, talerzy ani folii aluminiowych 1 na dnie piekarnika. Nagromadzone ciepło może uszkodzić dno piekarnika.

11. Podczas umieszczania żywności lub jej wyjmowania z piekarnika, itp. używaj rękawic kuchennych odpornych na ciepło.

12. Nie należy używać urządzenia po zażyciu leków i/lub pod wpływem alkoholu, co może wpływać na zdolność oceny sytuacji.

13. Zachowaj ostrożność, gdy używasz alkoholu w żywności. Alkohol w wysokich temperaturach i może zapalić się, powodując pożar, jeśli w kontakt z gorącymi powierzchniami.

14. Po każdym użyciu sprawdź, czy urządzenie jest wyłączone.

15. Jeśli urządzenie jest uszkodzone lub ma widoczne uszkodzenia, i go używać.

16. Nie dotykaj wtyczki zasilania mokrymi rękami. Nie ciągnij za kabel, aby odłączyć zasilanie, zawsze trzymaj za wtyczkę.

17. Nie używaj urządzenia, gdy jego przednie szklane drzwiczki są lub uszkodzone.

18. Włóż papier do pieczenia wraz z jedzeniem do wstępnie ogrzanego piekarnika lub skorzystaj z akcesoriów piekarnika (taca, druciany grill, itp.).

19. Nie umieszczaj na urządzeniu przedmiotów, które dzieci mogą dosięgnąć.

20. Ważne jest, aby prawidłowo umieścić druciany grill i tację na r prawidłowo umieścić tację na ruszcie. Umieść grill lub tację międ prowadnicami i upewnij się, że jest zrównoważona przed położeniem jedzenia.
21. Aby uniknąć ryzyka dotknięcia elementów nagrzewnicy pieca, usuń papieru do pieczenia, który wystaje z akcesoriów lub pojemnika.
22. Nigdy nie używaj papieru do pieczenia w wyższych temperaturach pieka niż maksymalna temperatura użytkowania wskazana na papierze. Nie umieszczaj papieru do pieczenia na dnie piekarnika. Aby uniknąć ryzyka do elementów nagrzewnicy pieca, usuń nadmiar papieru do pieczenia, który wystaje z akcesoriów lub pojemnika.
23. Gdy drzwiczki są otwarte, nie umieszczaj na nich ciężkich prz ani nie pozwalaj dzieciom na siadanie na nich. Może to spowodować przewrócenie się piekarnika lub uszkodzenie zawiasów drzwiczek.
24. Materiały opakowaniowe są niebezpieczne dla dzieci. Trzymaj materiał do opakowania z dala od dzieci.
25. Do czyszczenia szkła nie używaj szorstkich środków czyszczących lub ostrych metalowych skrobaków, ponieważ zarysowania, które mogą wystąpić na powierzchni szyby drzwiczek, mogą doprowadzi do jej pęknięcia.
26. Użytkownik nie powinien sam przenosić piekarnika.
27. Podczas użytkowania wewnętrzne i zewnętrzne powierzchnie piekarnika nagrzewają się. Kiedy otwierasz drzwiczki piekarnika, cofnij się, aby unik gorących oparów wydostających się z jego wnętrza. Istnieje ryzyko poparzenia.
28. Nie kładź ciężkich przedmiotów, gdy drzwiczki piekarnika są otwarte, ryzy przewrócenia.
29. Użytkownik nie powinien wyciągać grzałki podczas czyszczenia. Mo to spowodować porażenie prądem.
30. Zasilanie piekarnika można rozłączyć podczas wszelkich prac budowlanych w domu. Po zakończeniu prac ponowne podłączenie piekarnika powinno być wykonane przez autoryzowany serwis.
31. Aby zapobiec przegrzaniu, urządzenie nie powinno być instalowane za ozdobną zasłoną.
32. Wyłącz urządzenie przed usunięciem zabezpieczeń. Po czyszczeniu z zabezpieczenia zgodnie z instrukcjami.
33. Punkt mocowania kabla powinien być chroniony.
34. Nie piecz jedzenia bezpośrednio na tacy/ ruszcie. Przed włożeniem żywności do piekarnika należy ją włożyć do odpowiednich naczyń.

ROZDZIAŁ 2. BEZPIECZEŃSTWO ELEKTRYCZNE

1. Podłącz urządzenie do uziemionego gniazdka, zabezpieczonego bezpiecznikiem zgodnym z wartościami podanymi na karcie specyfikacji technicznych.

2. Poproś wykwalifikowanego elektryka o zamontowanie wyposażenia uziemiającego. Nasza firma nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania urządzenia bez uziemienia, zgodnie z lokalnymi przepisami.

3. Przełączniki wyłącznika automatycznego piekarnika powinny być umieszczone tak, aby użytkownik mógł ich dosięgnąć po zainstalowaniu piekarnika.

4. Przewód zasilający (przewód z wtyczką) nie powinien stykać się z częściami urządzenia.

5. Jeśli przewód zasilający (przewód z wtyczką) jest uszkodzony, powi on zostać wymieniony przez producenta lub jego przedstawiciela serwisowego lub wykwalifikowanego fachowca, aby zapobiec niebezpiecznej sytuacji.

6. Nie wolno myć produktu, spryskując go lub polewając wodą! Is porażenia prądem!

OSTRZEŻENIE:

Aby uniknąć porażenia prądem, wyłącz obwód elektryczny urządzenia przed wymianą żarówki.

OSTRZEŻENIE:

Odetnij wszystkie połączenia obwodu zasilania przed uzyskaniem dostępu do zacisków.

1. Nie używaj przeciętych lub uszkodzonych przewodów ani przedłużaczy innych niż oryginalny przewód.

2. Upewnij się, że w gniazdku, do którego włóżona jest wtyczka urządzenia, nie ma cieczy ani wilgoci.

3. Tylna powierzchnia piekarnika również nagrzewa się podczas pracy piekarnika. Połączenia elektryczne nie mogą dotykać tylnej powierzchni, w przeciwnym razie mogą zostać uszkodzone.

4. Nie przymocowuj przewodów przyłączeniowych do drzwiczek piekarnika i nie prowadź ich na gorących powierzchniach. Jeśli przewód się stopi, może to spowodować zwarcie w piekarniku, a nawet pożar.

5. Podczas instalacji, konserwacji, czyszczenia i naprawy, urządzenie powinno być odłączone od zasilania.

6. Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez jego producenta lub autoryzowany serwis techniczny lub inny personel posiadający odpowiednie kwalifikacje w celu uniknięcia niebezpiecznych sytuacji.

7. Upewnij się, że wtyczka jest solidnie włóżona do gniazdka ściennego, aby uniknąć iskrzenia.

8. Nie używaj wytwornic pary do czyszczenia urządzenia, w przeciwnym razie może dojść do porażenia prądem.

9. Do instalacji wymagany jest przełącznik omnipolarny umożliwiający odłączenie zasilania. Odłączenie od zasilania powinno być zapewnione przez zainstalowany wyłącznik lub zintegrowany bezpiecznik, zgodnie z przepisami budowlanymi.

10. Urządzenie wyposażone jest w kabel typu „Y”.

11. Połączenia stałe należy podłączyć do źródła zasilania umożliwiając odłączenie omnipolarne. W przypadku urządzeń z kategorią nadnapięcia poniżej III, urządzenie odłączające należy podłączyć do stałego źródła zasilania zgodnie z przepisami budowlanymi.

PRZEZNACZENIE

- Ten produkt jest przeznaczony do użytku domowego. Komercyjne korzystanie z urządzenia jest niedozwolone.

- To urządzenie może być używane wyłącznie do gotowania. Nie należy go używać do innych celów, np. do ogrzewania pomieszczenia.

- Urządzenia nie wolno używać do podgrzewania talerzy pod grillem ubrań lub ręczników przez zawieszenie ich na uchwycie lub do celów grzewczych.

- Producent nie bierze na siebie odpowiedzialności za jakiekolwiek uszkodzenia spowodowane niepoprawnym użytkowaniem lub obsługa.

- Część piekarnikowa może być używana do rozmrażania, pieczenia, i grillowania potraw.

- Okres użytkowania zakupionego produktu wynosi 10 lat. Jest to do w którym części zamienne wymagane do określonego działania tego urządzenia są zapewniane przez producenta.

ROZDZIAŁ 3. POŁĄCZENIA ELEKTRYCZNE

Piekarnik powinien zostać zamontowany i prawidłowo podłączony w miejscu użytkowania przez autoryzowane centrum serwisowe w sposób zgodny z in producenta.

Urządzenie należy zamontować w obudowie piekarnika, zapewniającej wysoki poziom wentylacji.

Połączenia elektryczne urządzenia należy nawiązywać wyłącznie za pomocą gniazdek wyposażonych w system uziemienia, w sposób zgodny z zasadami. W razie gniazdka zgodnego z wymogami dotyczącymi systemu uziemiającego w miejs montażu urządzenia należy skontaktować się z autoryzowanym elektrykiem. Producent w żaden sposób nie odpowiada za szkody spowodowane podłączeniem nieuziemionych gniazdek do urządzenia.

Wtyczka piekarnika musi być uziemiona; należy upewnić się, że gniazdko wtyczki jest uziemione. Wtyczka musi znajdować się w miejscu łatwo dostępnym po zakończeniu montażu.

Piekarnik został wyprodukowany jako urządzenie charakteryzujące się wart 220-240 V 50/60 Hz. Urządzenie jest zasilane prądem zmiennym i wymaga zastosowania bezpiecznika 16 Amp. Jeśli wartości sieci zasilającej różnią się od wskazanych, należy skonsultować się z elektrykiem lub autoryzowanym centrum serwisowym.

W razie konieczności wymiany bezpiecznika elektrycznego prosimy upewnić że połączenie elektryczne zostało nawiązane w następujący sposób:

• Brązowy przewód fazy (do zacisku pod napięciem)
• Niebieski przewód do zacisku neutralnego
• Żółto-zielony przewód do zacisku uziemienia

Przełączniki odłączające zasilanie piekarnika muszą znajdować się w miejscu dostępnym dla użytkownika w miejscu użytkowania piekarnika.

Przewód zasilający (wtyczka w przewodzie) nie może stykać się z gorącymi częściami urządzenia.

Aby uniknąć niebezpiecznej sytuacji, jeśli przewód zasilający (wtyczka w przewodzie) jest uszkodzony, przewód musi zostać wymieniony przez importera, agenta obsługi lub personel o podobnych kompetencjach.

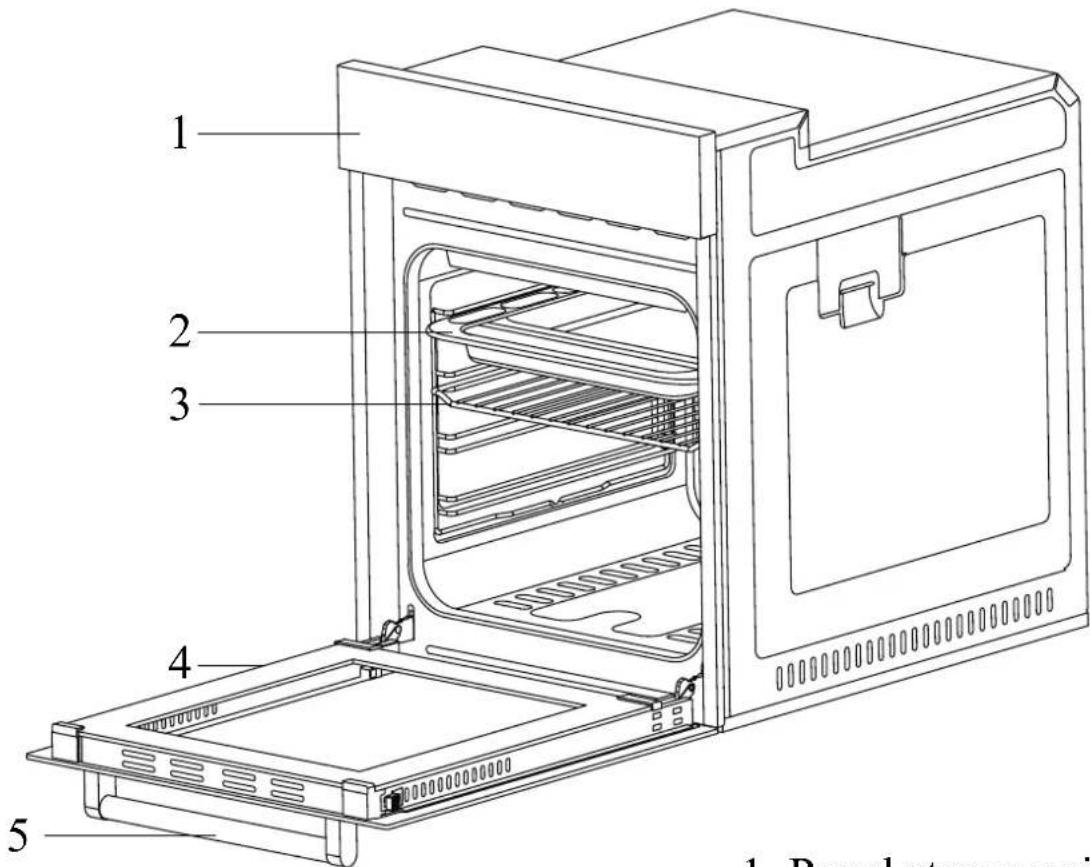

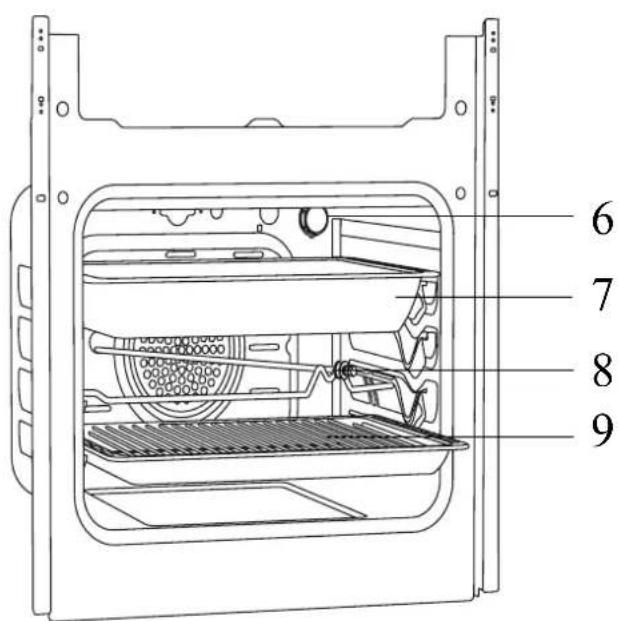

ROZDZIAŁ 4. OPIS URZĄDZENIA

1. Panel sterowania
2. Standardowa tacka
3. Grill z drutu
4. Drzwiczki piekarnika
5. Uchwyt

1. Oświetlenie
2. Taca głęboka*
3. Rożen do opiekania kurczaka*
4. Grill na tacce

AKCESORIA (OPCJONALNE)

	Taca głęboka *Przeznaczona do wypieków, pieczenia dużych porcji i produktów płynnych. Może służyć też jako zbiornik na olej podczas pieczenia bezpośrednio na grillu, do pieczenia ciast, mrożonek i potraw mięsnych.
	Taca / Taca szkło *Przeznaczona na wypieki (ciastka, biszkopt itp.) oraz mrożonki.
	Okrągła taca *Przeznaczona na wypieki oraz mrożonki.
	GrillPrzeznaczony do pieczenia na ruszcie lub umieszczania wyrobów do pieczenia, opiekania i mrożonek na odpowiednią kratkę.
	Szyna teleskopowa *Tace i kratki można z łatwością wyjmować i wkładać dzięki szynom teleskopowym.
	Grill na tacce *Do potraw, które mogą przywierać do powierzchni tacy grilla podczas przyrządzania, takich jak np. steki. Dzięki temu potrawy nie wchodzą w kontakt z tacą i nie przywierają.
	Uchwyt tacy *Służy do trzymania gorących tac.

DANE TECHNICZNE

Dane Techniczne Piekarnik do zabudowy 45 cm

Moc żarówki 15-25 W

Termostat 40-240 / Maks. °C

Nagrzewnica dolna 1000 W

Nagrzewnica górna 800 W

Turbo nagrzewnica 1800 W

Nagrzewnica grilla 1500 W

Napięcie zasilające 220-240 V 50/60 Hz.

Dane techniczne mogą podlegać zmianom mającym na celu udoskonalenie jakości produktu bez uprzedniego powiadomienia.

Wartości podane na urządzeniu lub w dołączonych do niego dokumentach stanowią odczyty laboratoryjne, które są zgodne z odpowiednimi normami.

Wartości te mogą być różne w zależności od warunków użytkowania i otoczenia.

Rysunki zawarte w niniejszym podręczniku mają charakter schematyczny i mogą nie do końca pokrywać się z danymi Państwa produktu.

ROZDZIAŁ 5. MONTAŻ URZĄDZENIA

Upewnić się, że instalacja elektryczna jest odpowiednia dla konkretne zastosowania urządzenia w praktyce.

Jeśli tak nie jest, należy wezwać elektryka i hydraulika w celu doko koniecznych regulacji.

Producent nie ponosi odpowiedzialności za szkody powstałe w związku z czynnościami wykonywanymi przez osoby do tego nieupoważnione, które spowodują utratę gwarancji.

TRZEŻENIE:

Obowiązkiem klienta jest przygotowanie miejsca do umieszczenia produktu oraz miejsca podłączenia do sieci elektrycznej.

RZEŻENIE:

Podczas montażu produktu należy przestrzegać zasad dotyczących lokalnyc elektrycznych.

TRZEŻENIE:

Przed rozpoczęciem montażu należy sprawdzić je pod kątem wszelkich Uszkodzonego produktu nie należy montować.

Uszkodzone produkty stanowią zagrożenie Państwa bezpieczeństwa.

WAŻNE OSTRZEŻENIA DOTYCZĄCE MONTAŻU

Podczas pracy piekarnika wentylator chłodzący powinien odprowadzać nadmiar pary i zapobiegać przegrzaniu zewnętrznych powierzchni urządzenia. Jest to warunek konieczny dla zapewnienia lepszego działania piekarnika i lepszych efektów pieczenia Wentylator chłodzący powinien działać dalej po zakończeniu pieczenia. Wentylator zostanie automatycznie wyłączony po ukończeniu procesu chłodzenia. W miejscu pracy urządzenia, za obudową, należy pozostawić pewien odstęp, zapewniający wydajną i bezawaryjną pracę urządzenia. Odstęp ten jest konieczny dla prawidłowej pracy wentylacji urządzenia.

systemu
RYS. 1

PRAWIDŁOWE MIEJSCE DO MONTAŻU

Produkt jest przeznaczony do montażu do blatów zakupionych na rynku.

Należy zachować bezpieczny dystans między produktem a ścianami lub i kuchennymi. Prawidłowe odległości można znaleźć na rysunku przedstawie na kolejnej stronie. (Wartości w mm).

• Zastosowane powierzchnie, laminaty syntetyczne i spoiwa muszą być odporne na wysokie temperatury. (co najmniej 100 °C)
• Szafki kuchenne muszą być wypoziomowane zgodnie z położeniem pi zabezpieczone.
• Jeśli pod piekarnikiem znajduje się szuflada, między piekarnikiem a należy umieścić półkę.

OSTRZEŻENIE:

Produktu nie należy montować w pobliżu lodówek lub chłodziarek. Ciepło wytwarzane przez produkt zwiększa zużycie energii urządzeń chłodzących.

OSTRZEŻENIE:

Drzwiczek i/ani uchwytu nie należy używać do dźwigania lub przesuwania produktu.

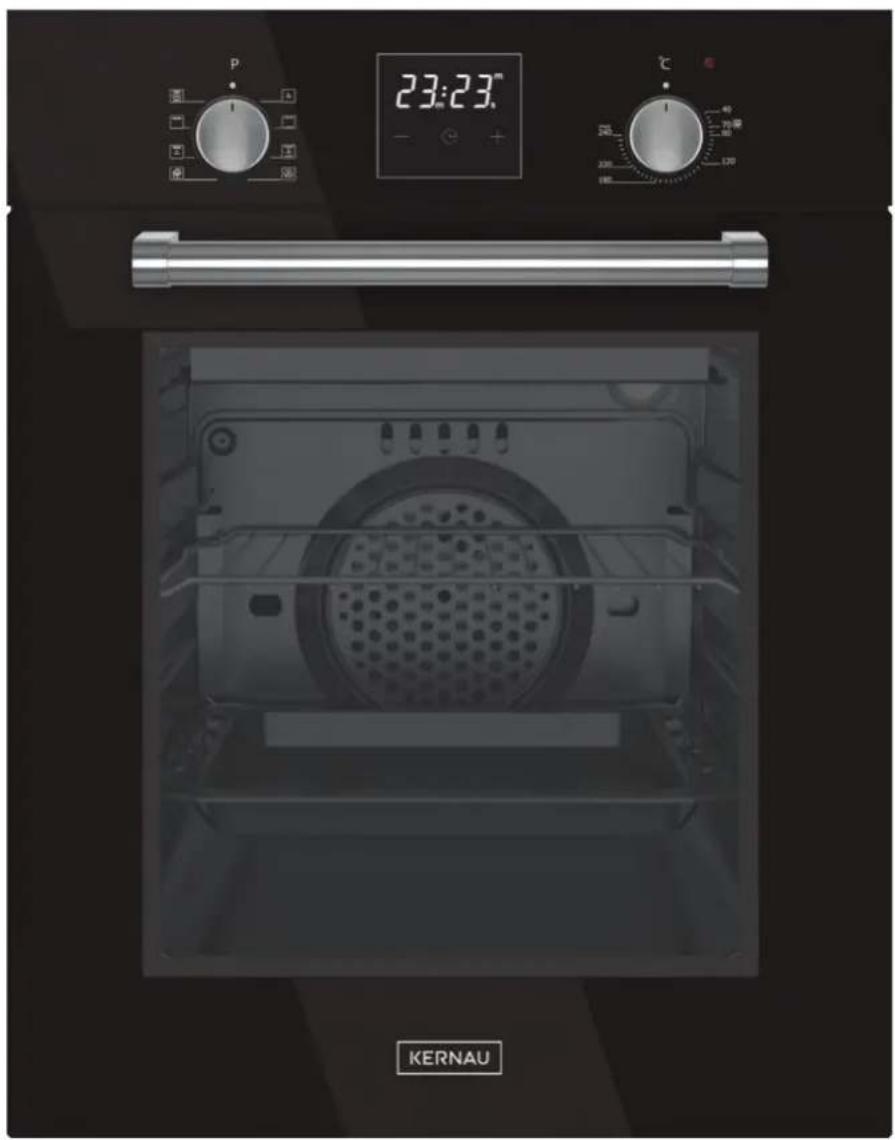

INSTALACJA I MONTAŻ PIEKARNIKA DO ZABUDOWY 45 CM

• Miejsce użytkowania produktu musi zostać ustalone przed rozpoczęcia montażu.
• Produktu nie należy montować w miejscach podlegających działaniu s strumienia powietrza.
• Produkt powinny dźwigać co najmniej dwie osoby. Nie należy pr produktu, aby nie uszkodzić podłogi.
• Należy usunąć wszystkie materiały transportowe znajdujące się wewn i na zewnątrz produktu. Należy wyjąć wszystkie materiały i dokumenty znajdujące się w produkcie.

MONTAŻ PODBLATOWY

• Szafka przeznaczona na piekarnik musi mieć wymiary podane na rysunku 2.
• W tylnej części szafki przeznaczonej na piekarnik należy pozostawić wskazany na rysunku odstęp, zapewniający potrzebny poziom wentylacji.
• Odstęp do pozostawienia między dolną i górną częścią szafki przez na piekarnik po zakończeniu montażu oznaczono na rysunku 5 litera „A”.
• Odstęp ten jest wymagany dla zapewnienia wentylacji i nie należy go zasłaniać.

MONTAŻ W PODNIESIONEJ SZAFCE PRZEZNACZONEJ NA PIEKARNIK

- Szafka przeznaczona na piekarnik musi mieć wymiary podane na rysunku 4.

- W górnym i dolnym odcinku tylnej części szafki przeznaczonej na piekarnik należy pozostawić wskazany na rysunku odstęp o wymiarach podanych na rzy zapewniający potrzebny poziom wentylacji.

WYMAGANIA DOTYCZĄCE MONTAŻU

• Wymiary produktu podano na rysunku 3.

- Wykorzystywane powierzchnie meblowe przeznaczone do montażu i materiały montażowe muszą cechować się odpornością na temperaturę co najmniej 100 °C.

- Szafka montażowa musi być zabezpieczona, a jej dno musi być rę produkt się nie obracał.

- Dno szafki musi cechować się nośnością, zapewniającą wytrzymałość obciążeń o wartości co najmniej 60 kg.

UMIEJSCAWIANIE I ZABEZPIECZANIE PIEKARNIKA

- Umieścić piekarnik w szafce za pomocą co najmniej dwóch osób.

- Upewnić się, że rama pickarnika i przednia krawędź mebli są do równomiernie dopasowane.

- Przewód zasilający nie może znajdować się pod piekarnikiem, nie ściśnięty między piekarnikiem a meblami ani nie może być zagięty.

- Przymocować piekarnik do mebli za pomocą śrub dostarczonych w z produktem. Śruby należy przymocować tak jak przedstawiono to na rysunku 5, przez przeciąganie ich przez plastikowe elementy dołączone do ramy produktu. Nie należy nadmiernie dokręcać śrub. Może to spowodować zużycie gniazd śrub.

- Po zakończeniu montażu należy sprawdzić, czy piekarnik się nie rusza. W razie zamontowania piekarnika w sposób niezgodny z instrukcją istnieje ryzy obrócenia się piekarnika w trakcie działania.

POŁĄCZENIA ELEKTRYCZNE

- Miejsce montażu produktu musi zapewniać odpowiedni dostęp do instalacji elektrycznej.

- Napięcie sieciowe musi odpowiadać wartościom podanych na tabliczce znamionowej produktu.

- Połączenie produktu z siecią elektryczną należy nawiązać w sposób zgodny z lokalnymi i krajowymi wymogami elektrycznymi.

- Przed rozpoczęciem procedury montażu należy odłączyć zasilanie sieciowe. Nie podłącać produktu do sieci elektrycznej, zanim montaż nie zostanie ukończony.

MONTAŻ

OSTRZEŻENIE:

Powyższy panel sterowania ma jedynie charakter poglądowy. Zwróć uważ sterowania swojego urządzenia.

PRZYCISK TERMOSTATU

Pomaga w ustawianiu temperatury pieczenia żywności w piekarniku. Można ustawić żądaną temperaturę przez obrócenie przycisku po umieszczeniu żywności w piekarniku. Należy sprawdzić tabelę 240_ pieczenia, zawierającą temperatury pieczenia różnych potraw.

PRZYCISK MINUTNIKA MECHANICZNEGO\*

Pomaga w ustawianiu czasu pieczenia żywności w piekarniku. Minutnik powoduje wyłączenie zasilania nagrzewnic po zakończeniu ustawionego czasu i ostrzega użytkownika alarmem dźwiękowym. Czas gotów można sprawdzić w tabeli pieczenia.

KORZYSTANIE Z PRZYCISKU WYSKAKUJĄCEGO \*

W przypadku modeli z wysuwanym przyciskiem regulacje można przeprowad wyłącznie wówczas, gdy przycisk jest wysunięty.

Należy upewnić się, że przycisk jest wysunięty przez naciśnięcie przycisku w sposób przedstawiony rysunku, po lewej stronie.

Wymagane regulacje można przeprowadzić obrócenie w prawo lub w lewo, gdy prz wystarczająco wysunięty.

SYMBOLE NA EKRANIE

Wskaźnik stanu piekarnika

Świeci: Gotowanie lub gotowy do gotowania.

Zgaszony: Nie gotuje.

Wskaźnik stanu minutnika

Świeci: Alarm minutnika aktywny.

Miga: Tryb regulacji minutnika, regulacja możliwa dzięki przy + i – lub zakończenie aktualnego alarmu

Zgaszony: Alarm minutnika nieaktywny.

Wskaźnik blokady dziecięcej

Świeci: Blokada jest aktywna.

Zgaszony: Blokada jest nieaktywna.

Wskaźnik stanu automatycznego gotowania

Świeci: Pełne lub półautomatyczne gotowanie aktywne.

Miga: Zakończono automatyczne gotowanie lub zasilanie została wyłączone.

Zgaszony: Automatyczne gotowanie nieaktywne.

Panel sterowania

Jest to elektroniczny moduł czasowy, umożliwiający przygotowanie jedzenia uprzednio umieszczonego w piekarniku w dowolnym momencie. Jedyną rzeczą, które zrobić to zaprogramować czas gotowania a także godzinę o której chcesz, aby potrawa była gotowa.

Istnieje również możliwość używania alarmu czasowego niezależnie od pracy piekarnika. W przypadku kiedy zegar śpieszy lub opóźnia – nie jest to spowodowane usterką lub wadą piekarnika. Zegar piekarnika może śpieszyć lub opóźniać w zależności od częstotliwości sieci zasilającej, ponieważ zegar zasilany jest bezpośrednio z sieci elektrycznej.

WŁĄCZENIE ZASILANIA

Po włączeniu do zasilania, piekarnik jest wyłączony, a symbole A oraz cyfry godzin migają. Wskazana godzina jest nieprawidłowa i musi zostać ustawiony aktualny czas. Naciśnij przycisk regulacji „ikona zegara” aby włączyć piekarnik i ustaw godzinę, jak opisano poniżej:

PRZYCISK REGULACJI GODZINY

Regulacja jest możliwa tylko wtedy, gdy piekarnik nie jest użytkowany włączony żaden program gotowania). Naciśnij jednocześnie przycisk + i 3 sekundy, aby wejść w tryb regulacji, a następnie pojawi się migający symbol kropki między cyframi godziny oraz minut. Użyj + lub – aby ustawić bieżący czas. Maksymalnie można ustawić czas na 23 godziny i 59 minut. Tryb regulacji zostan w przeciągu 6 sekund po ostatnim naciśnięciu przycisku lub natychmiast po naciśnięciu przycisku regulacji „ikony zegara”.

UWAGA:

Ustawienie godziny również włącza się również w pierwszych 7 sekundach po włączeniu zasilania.

USTAWIANIE MINUTNIKA

Dzięki tej funkcji można ustawić czas gotowania w minutach. Po upływie ustawionego czasu, słychać będzie sygnał dźwiękowy.

Naciśnij jednokrotnie przycisk regulacji „ikona zegara”, aby wejść w trył minutnika, na wyświetlaczu pojawi się migający symbol „klepsydry”. Użyj przycisku + lub – aby ustawić pożądany czas. Maksymalna ustawiana długość to 10 godzin. Tryb regulacji zostanie opuszczony w przeciągu 6 sekund po ostatnim naciśnięciu przycisku lub natychmiast po naciśnięciu przycisku regulacji „ikony zegara”.

WYŁĄCZANIE SYGNAŁU DŹWIEKOWEGO

Po upływie ustalonego czasu minutnika, słychać będzie sygnał dźwiękow wyświetlaczu zacznie migać symbol „klepsydry”. Naciśniecie dowolnego p spowoduje wyłączenie dźwięku oraz zgasi symbol „klepsydry”. Jeśli żaden przycisk nie zostanie naciśnięty, alarm zostanie automatycznie wyłączony po 5 minutach, ale symbol klepsydry nadal będzie migać.

PÓŁAUTOMATYCZNE GOTOWANIE

Ten program jest przeznaczony do natychmiastowego rozpoczęcia gotowan określony czas. Gdy została wybrana ta funkcja oraz została ustawiona za pomocą pokręteł, postępuj zgodnie z poniższymi instrukcjami, aby włączyć funkcję półautomatycznego gotowania:

1. Naciśnij dwukrotnie przycisk regulacji „ikona zegara”, na wyświetlaczu migać będzie symbol „A” oraz pojawi się długość gotowania „dur”, jeden po drugim.

2. Za pomocą przycisków + i – ustaw pożadany czas gotowania.

3. Po 6 sekundach od ostatniego naciśnięcia lub po dwukrotnym naciśnięciu przycisku regulacji „ikona zegara”, regulacja „A” zostanie wyłączona. Zaświeci się „ikona zegara” a wyświetlacz pokaże aktualną godzinę.

W PEŁNI AUTOMATYCZNE GOTOWANIE

Ten program służy do opóźnienia rozpoczęcia gotowania, tak aby potra gotowa o określonej godzinie. Innymi słowy, piekarnik rozpocznie pracę nie od razu, ale automatycznie obliczy czas rozpoczęcia gotowania.

1. Wykonaj kroki 1 oraz 2 półautomatycznego gotowania jak opisano powyżej.
2. Naciśnij ponownie przycisk regulacji „ikona zegara”, symbol A zacz migać na wyświetlaczu, oraz długość gotowania „dur” również się na wyświetlaczu, jeden po drugim.
3. Za pomocą przycisków + i – ustaw pożadaną długość gotowania. A zniknie, ale drugi symbol będzie nadal migać na ekranie. Symbol „parującego garnka” oznacza, iż automatyczne gotowanie zostało zaprogramowane, ale jeszcze się nie rozpoczęło.
4. Po 6 sekundach od ostatniego naciśnięcia przycisku lub po naci jakiegokolwiek przycisku programowanie zostanie zakończone, a wyświet pokaże bieżący czas.

ZAKOŃCZENIE AUTOMATYCZNEGO GOTOWANIA

Po każdorazowej przerwie w dostawie zasilania, ze względów bezpieczeństwa pickarnik będzie wyłączony po przywróceniu zasilania. Po włączeniu zasilania, cyfry godziny oraz symbol A będą migać i konieczne będzie ponowne ustawienie godziny. (Patrz Włączenie zasilania)

UWAGA:

Migający symbol A oznacza, że piekarnik jest wyłączony i trzeba przejść do trybu ręcznego.

BLOKADA KLAWISZY

Ta funkcja na zapobiec nieuprawnionemu modyfikowaniu zaprogramowanych ustawień. Funkcja ta włączy się w przeciągu 30 sekund po ostatnim naciśnięciu przycisku, pojawi się symbol „kłódki”. Aby wyłączyć ta funkcję, naciśnij przycisk „ikony zegara” na 3 sekundy, a symbol „kłódki zniknie”.

PROGRAMOWALNE OPCJE

Sygnal alarmu:

Naciśnięcie i przytrzymanie przycisku – przez 3 sekundy spowoduje włączenie się ustawień aktualnego sygnału alarmu. Poprzez naciśnięcie przycisków + lub – można przewijać 3 dostępne tony alarmu. Ostatni usłyszany ton alarmu zostanie automatycznie wybrany. Po 6 sekundach od ostatniego naciśnięcia przycisku lub naciśnięcia „ikony zegara” ustawienie sygnału alarmu zostanie zakończone.

Ustawienie jasności:

Naciśnięcie i przytrzymanie przycisku + przez 3 sekundy spowoduje włą się ustawień aktualnego ustawienia jasności. Poprzez naciśnięcie przycisków – można przewijać 8 dostępnych ustawień jasności. Ostatnie ustawienie jasności zostanie automatycznie wybrane. Po 6 sekundach od ostatniego przyciśnięcia lub po naciśnięciu „ikony zegara” ustawienie zostanie zakończone.

UWAGA:

Ustawienie domyślne jest najwyższe.

UWAGA:

Opcje programowalne są trwałe i będą zachowane po każdej awarii zasilania.

ROZDZIAŁ 7. OBSŁUGA PIEKARNIKA

PIERWSZE UŻYCIE PIEKARNIKA

Oto lista czynności, jakie należy wykonać przy pierwszym użyciu piek po nawiązaniu wymaganych połączeń według instrukcji:

1. Usunąć etykiety lub akcesoria znajdujące się wewnątrz piekarnika. Zdjąć folię ochronną z przedniej części urządzenia (jeśli jest obecna).
2. Usunąć pozostałości pyłu i opakowania, wycierając wewnętrzne powie piekarnika wilgotną szmatką. Wętrze piekarnika musi być puste. I przewód urządzenia do gniazdka elektrycznego.
3. Ustawić przycisk termostatu na najwyższą temperaturę (240 maks. °C) i uruchomić piekarnik na 30 minut przy zamkniętych drzwiczkach. W tym czasie może pojawić się delikatny dym i nieprzyjemny zapach jest to normalne zjawisko.
4. Po ostygnięciu wytrzeć wnętrze piekarnika lekko ciepłą wodą z do detergentu, a następnie osuszyć czystą szmatką. Wówczas można piekarnik jest gotowy do użytku.

NORMALNA OBSŁUGA PIEKARNIKA

1. Dostosować przycisk termostatu oraz początkową temperaturę pieczenia potrawy.
2. W przypadku modeli z minutnikiem mechanicznym dowolny czas piec można ustawić za pomocą przycisku. Po zakończeniu ustawionego czasu minutnik spowoduje zatrzymanie dopływu zasilania i rozlegnie się ostrzegawczy dźwięk.
3. W modelach z minutnikiem cyfrowym minutnik powoduje wyłączenie nagrzewnic i uruchomienie sygnału dźwiękowego po zakończeniu czasu pieczenia zgodnie z informacjami wprowadzonymi informacjami.
4. System chłodzenia urządzenia będzie kontynuować pracę po ukończeniu pieczenia. W czasie tego procesu potrzebnego do ochłodzenia urządzenia nie należy odłącać zasilania. System zostanie wyłączony po ukończeniu procesu chłodzenia.

KORZYSTANIE Z GRILLA

1. Po umieszczeniu grilla na górnym ruszcie, jedzenie z grilla nie może dotykać grzałki.
2. Można rozgrzewać przez 5 minut podczas grillowania. W razie potrzeby możesz odwrócić jedzenie górną stronę w dół.
3. Żywność powinna znajdować się w środku grilla, aby zapewnić m przepływ powietrza w piekarniku.

ABY WŁĄCZYĆ GRILL

• Naciśnij przycisk funkcyjny nad symbolem grilla.
• Następnie ustaw go na żadana temperaturę grilla.

ABY WYŁĄCZYĆ GRIL

- Ustaw przycisk funkcyjny w pozycji OFF.

OSTRZEŻENIE:

Trzymaj drzwiczki piekarnika zamknięte podczas grillowania.

PIECZENIE KURCZAKA \*

Umieść rożen na ramie. Wsuń ramę rozna do piekarnika na żądanym poziomie. Umieść pojemnik na c w celu zbierania kapiącego tłuszczu. Dodaj troc wody do tacy ociekowej, aby ułatwić czyszcz. Nie zapomnij o usunięciu plastikowej części z rozna.

Po grillowaniu przykręć plastikową rączkę do rozna i wyjmij jedzenie z piekarnika.

ROZDZIAŁ 8. TYPY PROGRAMÓW

PRZYCISK PROGRAMÓW

Pomaga w ustawieniu nagrzewnic używanych do pieczenia potraw umieszczonych w piekarniku. Poniżej podano rodzaje programów nagrzewnic dla tego przycisku oraz ich funkcje. Nie każdy model musi być wyposażony we wszystkie rodzaje nagrzewnic, a także rodzaje programów nagrzewnic.

Poniżej podano rodzaje programów nagrzewnic urządzenia oraz istotne informacje na ich temat, aby umożliwiać pieczenie różnych rodzajów żywności, odpowiadających państwa podniebieniu.

	Grzałka górna i dolna	Program, który można wykorzystać do pieczenia takich potraw jak ciasta, pizza, biszkopty i ciasteczka.
	Grzałka dolna i wentylator	Służy głównie takich potraw jak ciasta owocowe.
	Grill i ruszt —
	Grzałka górna i wentylator	—
	Grzałka dolna	Należy wybrać ten program pod koniec czasu pieczenia, aby opiec dolną część pieczonej potrawy.
	Grzałka górna	Służy do podgrzewania i opiekania bardzo małych porcji pożywienia.
	Wentylator —
	Turbo nagrzewnica i wentylator	Odpowiednie do pieczenia i opiekania. Ustawienie temperatury musi być niższe od programu „Grzałka dolna i górna”, ponieważ ciepło jest przekazywane bezpośrednio przez strumień powietrza.
	Grzałka dolna i górna oraz wentylator	Program odpowiedni do gotowania takich potraw jak ciasta, sucharki czy lazania. Odpowiednie także do pieczenia potraw mięsnych.
	Grill i wentylator	Odpowiednie także do pieczenia potraw mięsnych. Nie należy zapomnieć o umieszczeniu podczas grillowania tacy do pieczenia z niewielką ilością wody na dolnym stojaku wewnątrz pickarnika.
	Grill	Funkcji grilla używa się do grillowania potraw mięsnych, takich jak steki, kiełbaski i ryby. Podczas grillowania na dolnym stojaku należy umieścić tacę z wodą.
	Czyszczenie parowe —

ZALECENIA DOTYCZĄCE PIECZENIA

W poniższej tabeli można znaleźć informacje dotyczące rodzajów przetestowanych przez nas potraw oraz odpowiadające im wartości pieczenia uzyskane w naszych laboratoriach. Czas pieczenia może być różny w zależności od napięcia sieciowego, jakości pieczonego materiału oraz ilości i temperatury. Dania pieczone z wykorzystaniem tych mogą nie odpowiadać Państwa smakowi. W celu uzyskania różnych rodzajów smaku i wyników odpowiadających Państwa podniebieniu można ustawiać różne v metodą prób i błędów.

'RZEŻENIE:

Przed umieszczeniem potrawy piekarnik musi być rozgrzewany przez 7-10 minut.

TABELA PIECZENIA

Potrawa Pieczenie funkcja		Temperatura (°C)	Kratka do pieczenia	Pieczenie czas (min.)
Ciasto	Statyczne / Statyczne+wentylator	170-180 2-3	35-45
Małe ciasta	Statyczne / Turbo+wentylator	170-180 2	25-30
Placek	Statyczne / Statyczne+wentylator	180-200 2	35-45
Wyroby cukiernicze	Statyczne	180-190 2	20-25
Ciastka	Statyczne	170-180 2	20-25
Szarlotka	Statyczne / Turbo+wentylator	180-190 1	50-70
Ciasto biszkoptowe	Statyczne	200/150 *	2 20-25
Pizza	Statyczne+wentylator	180-200 3	20-30
Lazania Statyczne 180-200 2-3		25-40
Beza Statyczne 100 2 50
Kurczak grillowany **	Grill+wentylator 200-220 3 25-35
Ryba grillowana **	Grill+wentylator 200-220 3 25-35
Stek cielęcy **	Grill+wentylator	Max	4 15-20
Klops grillowany **	Grill+wentylator	Max	4 20-25

* Bez rozgrzewania. Zaleca się ustawienie temperatury 200 °C w cia trzydziestu minut pieczenia i 150 °C w ciągu kolejnych trzydziestu minut.

** Potrawę należy obrócić po upływie trzydziestu minut pieczenia.

ROZDZIAŁ 9. KONSERWACJA I CZYSZCZENIE

1. Wyjąć wtyczkę zasilającą z gniazdka elektrycznego.
2. Części wewnętrznych, panelu, tac oraz innych części produktu nie należy czyścić ostrymi narzędziami, takimi jak szczotka druciana, myjka druciana. Nie należy stosować środków ściernych, rysujących powierzchnię ani detergentów.
3. Po wyczyszczeniu części wewnętrznych produktu wypłukać je za ściereczki nasączonej środkiem do mycia, a następnie dokładnie osuszyć miękką ściereczką.
4. Szklane powierzchnie należy czyścić specjalnym materiałem przeznacz do pielęgnacji szkła.
5. Nie czyść produktu myjkami parowymi.
6. Do czyszczenia produktu nigdy nie należy używać łatwopalnych środków, takich jak kwas, rozpuszczalnik czy benzyna.
7. Żadnych części produktu nie należy myć w zmywarce.
8. Do czyszczenia zabrudzeń i plam można użyć stearynianu potasu (łagodne mydło).

CZYSZCZENIE PAROWE \*

Umożliwia czyszczenie zabrudzeń przez rozpuszczenie ich za pomocą pary generowanej przez piekarnik.

1. Wyjąć z piekarnika wszystkie akcesoria.
2. Włać pół litra wody na tację i umieścić tację w dolnej części bojlera.
3. Ustawić przełącznik w trybie czyszczenia parowego.
4. Ustawić termostat na 70 °C stopni i uruchomić piekarnik na 30 minut.
5. Po uruchomienia piekarnika na 30 minut otworzyć drzwiczki piekarnika i przetrzeć wewnętrzne powierzchnie wilgotną szmatką.
6. Do zabrudzeń trudniejszych do usunięcia można użyć płynu do mysia naczyń, ciepłej wody i miękkiej szmatki, a następnie wysuszyć oczyszczony obszar suchą szmatką.

RYS. 7

CZYSZCZENIE I MONTAŻ DRZWICZEK PIEKARNIKA

Otworzyć drzwiczki całkowicie, pociągając je do siebie. Następnie odblokować drzwiczki, pociągając za zamek w zawiasie w górę za pomocą śrubokręta, tak jak pokazano to na rysunku 8.1.

Ustawić zamek w zawiasie pod najszerszym kątem zgodnie z rysunek 8.2. Ustawić oba zawiasy mocujące drzwiczki do piekarnika w tej samej pozycji.

Następnie zamknąć otwarte drzwiczki piekarnika w taki sposób, aby znajdowały się one w pozycji, w której stykają się z zamkiem w zawiasie tak jak przedstawiono to na rysunek 9.1.

Dla ułatwienia wyjęcia drzwiczek piekarnika, kiedy drzwiczki zbliżają się do pozycji zamkniętej, przytrzymać pokrywę oburącz, tak jak przedstawiono to na rysunek 9.2 i pociągnąć w górę.

Wykonać wcześniejsze czynności w odwrotnej kolejności, otwierając jedno drzwiczki w celu ponownego zamontowania drzwiczek piekarnika.

CZYSZCZENIE SZKLANYCH POWIERZCHNI PIEKARNIKA

Unieś szklaną powierzchnię, naciskając plastikowe zatrzaski po lewej i prawej stronie, tak jak przedstawiono to na rysunku 10, i pociągając profil do siebie, tak jak pokazano to na rysunku 11. Szklana powierzchnia zostanie zwolniona po wyjęciu profilu tak jak przedstawiono to na rysunku 12. Wyjąć zwolniona szklaną powierzchnię, przyciągając ją ostrożnie do siebie. Zewnętrzną powierzchnię szklaną mocuje się do drzwiczek piekarnika. Po zwolnieniu powierzchni szklanych można przeproc czyszczenie szkła. Po ukończeniu czyszczenia i konserwacji powierzchnie są można zamontować z powrotem, wykonując te same czynności w odwrotnej kolejności. Należy upewnić się, że profil jest prawidłowo zamocowany na miejscu.

RYS. 10 RYS. 11 RYS. 12

ŚCIANKI KATALITYCZNE \*

Ścianki katalityczne znajdują się po lewej i prawej stronie wnęki pod prowadnicami. Ścianki katalityczne eliminują nieprzyjemny zapach i umożliwiają uzyskanie najlepszej wydajność kuchenki. Ściany katalityczne pochłaniają również resztki oleju i czyszczą piekarnika podczas pracy.

WYJMOWANIE ŚCIANEK KATALITYCZNYCH

Aby wyjąć ścianki katalityczne, trzeba wyciągnąć prowadnice. Po wyciąg prowadnic ścianki katalityczne zostaną automatycznie zwolnione. Ścianki katalityczne należy wymienić po 2-3 latach.

POZYCJE RUSZTU

Ważne jest, aby prawidłowo umieścić grill druciany w piekarniku. Nie pozwól, aby półka druciana dotykała tylnej ściany piekarnika. Pozycje rusztu są pokazane na następnym rysunku. Możesz umieścić głęboką tację lub standardową tację na dolny ruszcie.

Aby wyjąć druciane ruszty, naciśnij klipsy pokazane strzałkami na rysunku, najpierw usuń dolną, a następnie górną stronę z miejsca zamontowania. Aby zamontować druciane ruszty powtórz procedurę w odwrotnej kolejności.

WYMIANA ŻARÓWKI PIEKARNIKA

OSTRZEŻENIE:

Aby uniknąć możliwości porażenia prądem, przed wymianą żarówki sprą obwód urządzenia został otwarty (otwarty obwód oznacza, że zasilanie jest wyłączone).

• Najpierw należy odłączyć zasilanie urządzenia i upewnić się, że urz jest chłodne.
• Następnie należy zdjąć osłonę żarówki, obracając ją tak, jak to na ilustracji, po lewej stronie. W razie trudności do obracania można użyć rękawic z tworzywa sztucznego.
• Następnie należy wyjąć żarówkę, obracając ją, a następnie włożyć nową żarówkę o takich samych parametrach.
• Ponownie zamontować zabezpieczenie szklanych powierzchni, podłączyć przewód urządzenia do gniazdka elektrycznego i zakończyć procedurę wymiany. Wówczas można piekarnik jest gotowy do użytku.

Rodzaj G9 ŻARÓWKI Rodzaj E14 ŻARÓWKI

Przed skontaktowaniem się z serwisem technicznym możesz rozwiązać pro na które możesz się natknąć, sprawdzając poniższe punkty.

Punkty do sprawdzenia

W przypadku wystąpienia problemu z piekarnikiem, najpierw sprawdź tabelę poniżej i wypróbuj przedstawione sugestie.

Problem Możliwa przyczyna Co robić
Pickarnik nie działa	Brak zasilania. Sprawdź zasilanie.
Podczas gotowania piekarnik przestaje pracować.	Wtyczka wypada z gniazdka.	Włóż wtyczkę do gniazdka elektrycznego.
Wyłącza się podczas gotowania.	Zbyt długa ciągła praca.	Odkręć zawór gazu do końca.
	Wentylator chłodzący nie działa.	Dopasuj prawidłowo pokrywę.
	Piekarnik nie jest zamontowany w miejscu o dobrej wentylacji.	Oczyść ją szmatką.
	Więcej niż jedna wtyczka w gniazdku.	Używaj tylko jednej wtyczki w każdym gniazdku.
Zewnętrzna powierzchnia piekarnika bardzo się nagrzewa podczas pracy.	Piekarnik nie jest zamontowany w miejscu o dobrej wentylacji.	Upewnij się, że zachowane są odstępy określone w instrukcji obsługi.
Drzwiczki piekarnika nie otwierają się prawidłowo.	Pozostałości jedzenia utknęły między drzwiczkami a wnętrzem piekarnika.	Wyczyść dobrze piekarnik i spróbuj ponownie otworzyć drzwi.
Światło wewnętrzne jest słabe lub nie działa.	Ciało obce zakrywa lampę podczas gotowania.	Oczyć wewnętrzną powierzchnię piekarnika i sprawdź ponownie.
	Żarówka może być spalona.	Wymień na żarówkę o tych samych parametrach.
Porażenie prądem przy dotykaniu pickarnika.	Brak odpowiedniego uziemienia.	Upewnij się, że zasilanie jest właściwie uziemione.
	Używa się nieuziemionego gniazdka.	Upewnij się, że zasilanie jest właściwie uziemione.
Kapanie wody.	Woda lub para mogą wytwarzać się w pewnych warunkach w zależności od gotowanej żywności. Nie jest to jednak oznaką uszkodzenia urządzenia.	Pozostaw piekarnik do ostygnięcia, a następnie wytrzyj do sucha ściereczką.
Para wydostaje ze szczeliny drzwiczek pickarnika.
Woda pozostaje w pickarniku.
Wentylator chłodzący kontynuuje działanie po zakończeniu pieczenia.	Wentylator działa przez pewien czas w celu wentylacji komory piekarnika.	To nie jest awaria urządzenia; dlatego nie musisz się martwić
Piekarnik się nie rozgrzewa	Otwarte drzwiczki piekarnika	Zamknij drzwiczki i uruchom ponownie.
	Nieprawidłowo ustawione kontrolki piekarnika.	Przeczytaj rozdział dotyczący działania piekarnika i zresetuj piekarnik.
	Zadział bezpiecznik lub wyłącznik automatyczny wyłączony.	Wymień bezpiecznik lub włącz automatyczny wyłącznik. Jeśli to się często powtarza, skontaktuj się z elektrykiem.
Problem Możliwa przyczyna Co robić
Podczas pracy wydobywa się dym.	Podczas korzystania z piekarnika po raz pierwszy.	Z grzałek wydobywa się dym. Nie jest to oznaką niesprawności urządzenia. Po 2-3 cyklach nie będzie już dymu.
	Jedzenie na grzejniku.	Pozostaw piekarnik do ostygnięcia i wyczyść resztki jedzenia z dna piekarnika i z powierzchni górnej grzałki.
Podczas pracy piekarnika wydobywa się zapach spalenizny lub plastiku.	Plastikowe lub inne nieodporne na ciepło akcesoria są używane wewnątrz piekarnika.	W wysokich temperaturach stosuj odpowiednie akcesoria do szklanych naczyń.
Piekarnik nie gotuje dobrze	Drzwi piekarnika są często otwierane podczas gotowania.	Nie otwieraj często drzwi piekarnika, jeśli żywność, którą gotujesz, nie wymaga obracania. W przypadku częstego otwierania drzwi temperatura wewnętrzna spada, w związku z czym wpłynie to na wynik gotowania.

ROZDZIAŁ 11. ZASADY PRZENOSZENIA

1. Nie używaj drzwiczek i/lub uchwytu do przenoszenia lub przesuwania urządzenia.
2. Przenoś i transportuj w oryginalnym opakowaniu.
3. Zwróć maksymalną uwagę na urządzenie podczas ładowania/rozładow i przenoszenia.
4. Upewnij się, że opakowanie jest bezpiecznie zamknięte podczas p i transportu.
5. Chroń urządzenie przed czynnikami zewnętrznymi (takimi jak wilgo itp.), które mogą uszkodzić opakowanie.
6. Należy zachować ostrożność, aby nie uszkodzić lub nie zdeformować urządzenia poprzez jego uderzenie, upuszczenie, itp. podczas przenoszenia i transportu.

ZALECENIA DOTYCZĄCE OSZCZĘDZANIA ENERGII

Poniższe informacje pomogą w ekologicznym i ekonomicznym wykorzystaniu produktu.

1. Użyj pojemników emaliowanych i ciemnych, które lepiej przewodzą w piekarniku.
2. Podczas gotowania potrawy, jeśli przepis lub instrukcja obsługi w że wymagane jest wstępne podgrzewanie, wstępnie rozgrzej piekarnik.
3. Nie otwieraj często drzwiczek piekarnika podczas gotowania.
4. Staraj się nie gotować wielu dań jednocześnie w piekarniku. Możesz gotować w tym samym czasie, umieszczając dwa garnki a drucianym ruszcie.
5. Gotuj potrawy kolejno. Piekarnik nie traci ciepła.
6. Wyłącz piekarnik na kilka minut przed upływem czasu gotowania przypadku nie otwieraj drzwiczek piekarnika.
7. Rozmrażaj zamrożoną żywność przed gotowaniem.

PRZYJAZNA ŚRODOWISKU UTYLIZACJA

Pozbędź się opakowania w sposób przyjazny dla środowiska.

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE dotycząca zużytych urządzeń elektrycznych i elektronicznych (odpady sprzętu elektryczni i elektronicznego - WEEE).

Wytyczna ta określa ogólne zasady zwrotu i recyklingu zużytych urządzeń w całej do UE.

INFORMACJE OPAKOWANIU

Materiały opakowania tej chłodziarki są wykonane z surowców wtórnych, z naszymi krajowymi przepisami dotyczącymi ochrony środowiska. Nie wyrzucaj materiałów opakowaniowych razem z odpadkami domowymi lub innymi. Dostarcz je do punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

ROZDZIAŁ 12. USUWANIE ZUŻYTYCH URZĄDZEŃ

Rys. A
Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz k wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (R oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszo symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że prod baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektroniczne baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynil z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gos domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem.

Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

USER MANUAL

BUILT-IN OVEN

KBO 0945 PT B

UMÍSTĚNÍ A ZAJIŠTĚNÍ TROUBY
