INSTRUKCJA OBSŁUGI OV-CR-411G Overmax

Odtwarzacz samochodowy MP3

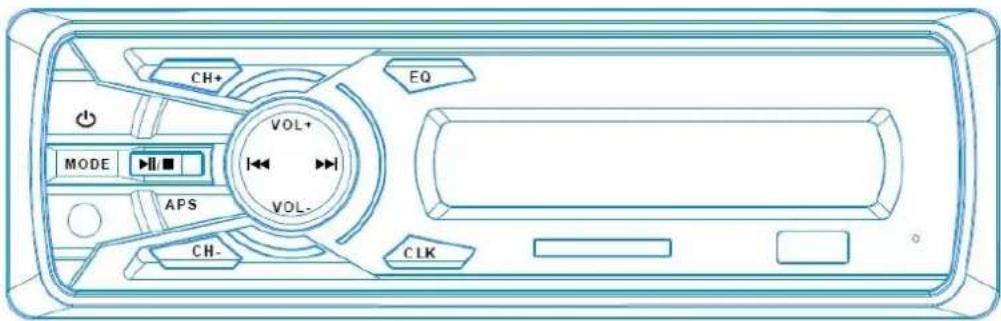

1. Podstawowe operacje

POW/MOD

Przy włączonym odtwarzaczu naciśnij krótko by przełączyć pomiędzy trybami: AUX----RADIO---USB----SD, długie przyciśnięcie spowoduje wyłączenie odtwarzacza.

CH+: w trybie radia wciśnij krótko aby przelącać do przodu pomiędzy przypisanymi stacjami radiowymi. Długie przyciśnięcie spowoduje automatyczne wyszukiwanie stacji (do przodu). W trybie MP3 wciśnij krótko by wybrać kolejną ścieżkę, długo – by przeskoczyć do przodu o kolejne 10 ścieżek.

CH-: w trybie radia wciśnij krótko aby przełączać do tyłu pomiędzy przypisanymi stacjami radiowymi. Długie przyciśnięcie spowoduje automatyczne wyszukiwanie stacji (do tyłu). W trybie MP3 wciśnij krótko by wybrać poprzednią ścieżkę, długo – by przeskoczyć do tyłu o wcześniejsze 10 ścieżek.

▶▶: W trybie radia wciśnij krótko by ręcznie wyszukiwać stacje (w przód), wciśnij długo aby wyszukiwać je automatycznie. W trybie MP3 wciśnij krótko by wybrać kolejną ścieżkę, długo – by wybrać kolejne 10 ścieżek.

: W trybie radia wciśnij krótko by ręcznie wyszukiwać stacje (w tył), wciśnij długo aby wyszukiwać je automatycznie. W trybie MP3 wciśnij krótko by wybrać poprzednią ścieżkę, długo – by wybrać poprzednie 10 ścieżek.

▶/■/APS

W trybie radia wciśnij krótko aby automatycznie wyszukać i zapisać stację. Długie wciśnięcie spowoduje przypisanie obecnej stacji na kolejnym kanale. Przykładowo, jeśli pożądana stacja jest na częstotliwości 93.3MHZ, a Ty chcesz zapisać ją na kolejnym kanale – po pierwsze wciśnij krótko lub by wybrać częstotliwość 93.3MHZ, następnie długo wciśnij ///■/APS aby zapisać stację 93.3MHZ na kolejnym kanale. W trybie odtwarzania muzyki wciśnij krótko aby spauzować, wciśnij następnie ponownie aby przywrócić odtwarzanie.

EQ

W trybie odtwarzania muzyki wciśnij krótko aby przełączać między konfiguracjami dźwięku: Pop/Rock/Classic/Function.

CLK: Krótkie wciśnięcie spowoduje wyświetlenie aktualnego czasu. Długie wciśnięcie uruchomi funkcję ustawiania godziny – użyj kontrolera siły głosu aby ją ustawić. Ponowne krótkie wciśnięcie aby przejść do ustawiania minuty – znów używamy kontrolera siły głosu. Jeśli chcesz opuścić tę funkcję nie naciskaj żadnych przycisków przez 6 sekund.

VOL+ / VOL-

Kontrola siły głosu: zwiększ lub zmniejsz siłę głosu.

2.Parametry techniczne

Część radiowa:

Zakres

częstotliwości----87.5MHz-108MHz

Częstotliwość intermediate----10.7MHZ

Separacja kanału (1KHZ) ≥50dB

Napięciowezniekształcenie harmoniczne ----≤5%

Reakcja częstotliwości---- 100Hz-10kHz(+6dB)

Część wzmacniacza:

Wyjście---- wyjście głośników

Opór głośników 4Ω-8Ω

Moc na wyjściu---- 15Wx4

Maksymalna moc wyjścia----≥15Wx4

Źródło zasilania----12VDV bateria

samochodowa (biegun ujemny podłączamy do uziemienia, szczegóły sprawdź na jednostce)

3.Uwagi

Gdy wymieniasz bezpieczniki upewnij się, że zamieniane bezpieczniki są tego samego typu.

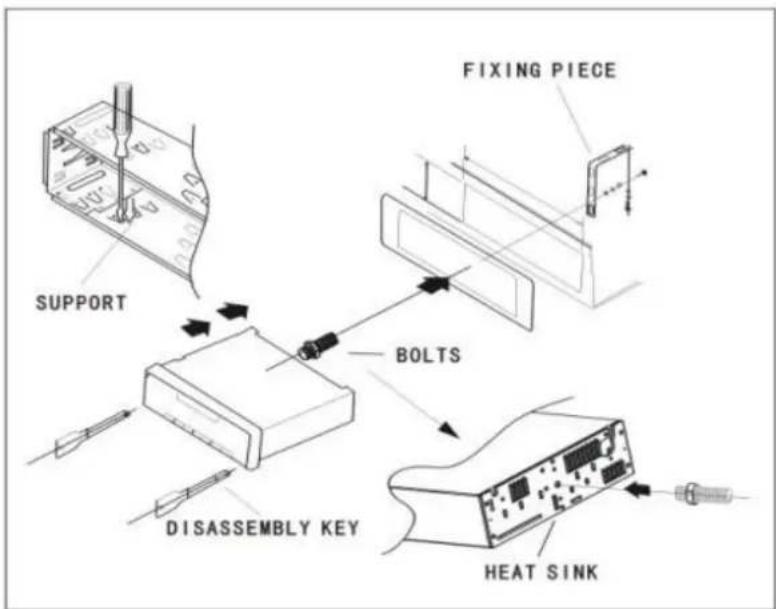

Diagram podłączenia (instalacji)

support - obudowa

fixing piece – ramka mocująca przez którą przechodzi śruba

bolts – śruby

disassembly key – klucz rozmontowujący (do wyciągania odtwarzacza z obudowy)

heat sink – w tym przypadku tak oznaczony jest widok z tyłu odtwarzacza

○ Instalacja głównego urządzenia

1. Umieść obudowę we wnęce samochodowej do tego przeznaczonej, a następnie zagnij klamerki tak aby obudowa tkwiła stabilnie i nieruchomo we wnęce.

2. Podłącz kable zasilania oraz głośników, zamocuj ramkę mocującą do samochodu.

3. Włóż kabel anteny, a następnie umieść odtwarzacz w obudowie, tak aby dokładnie przylgnął do ramki mocującej i pozostawał nieruchomo w obudowie.

Włóż dwa klucze rozmontowujące do lewego I prawego otworu tak, by zamocowały one odtwarzacz w obudowie. Wyjmij je gdy chcesz wyjąć odtwarzacz z obudowy, następnie odłącz kable zasilania I głośników oraz kabel anteny.

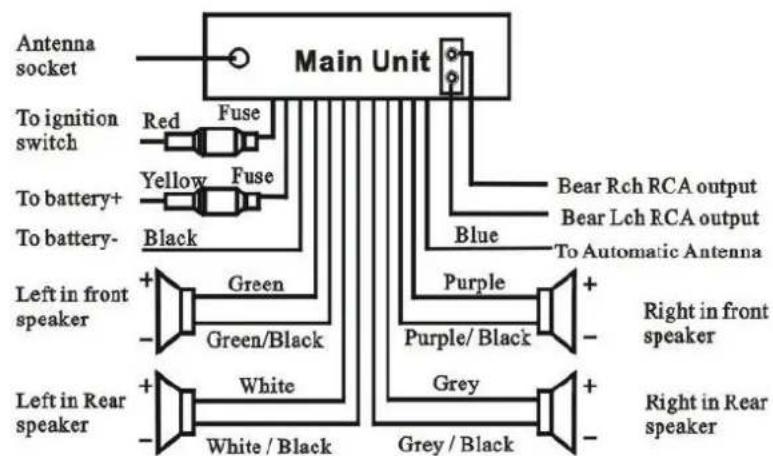

4. Diagram połączeń

MAIN UNIT – jednostka główna

Antena socket – gniazdo anteny

To ignition switch – do zapłonu; Red – czerwony; Fuse - bezpiecznik

To battery plus – do biegunu dodatniego zasilania; Yellow - żółty

To battery -- do biegunu ujemnego zasilania; Black - czarny

Left in front speaker – lewy przedni głośnik; Green – zielony; Green/Black – zielono-czarny

Left in rear speaker – lewy tylni głośnik; White – biały; White/Black – biało-czarny

Right in front speaker-prawy przedni głośnik;Purple-purpurowy;Purple/Black-purpurowo-czarny

Right in rear speaker – prawy tylni głośnik; Grey – siwy; Grey/Black – siwo-czarny

Bear Rch RCA output – wyjście prawego kanału RCA

Bear Lch RCA output – wyjście lewego kanału RCA

To automatic antenna – do anteny automatycznej; Blue - niebieski

5. Rozwiązywanie najczęstszych problemów

Problem	Przyczyna	Rozwiązanie
Wyświetlacz nie działa	1. Żółty kabel nie jest podłączony do plusowego bieguna baterii (+)2. Bezpiecznik czerwonego kabla jest nieszczelny	Upewnij się, że żółty kabel jest podłączony do dodatniego bieguna.Wymień bezpiecznik.
Brak dźwięku	1. Brak zasilania2. Kabel głośnika jest przerwany lub podłączony nieprawidłowo3. Na karcie SD/MMC lub U-dysku nie znajdują się żadne pliki w odpowiednich formatach.4. Styki karty SD/MMC lub powierzchnia U-dysku są zabrudzone.	Podłącz kabel zasilania.Podłącz prawidłowo kabel głośników.Sprawdź połączenia kart SD/MMC, i U-dysk.Wyczyść alkoholem.
Słaby lub nieczysty dźwięk	1. Opór na wejściu jest zbyt duży.2. Antena jest źle połączona.	Zmień źródło zasilania.Podłącz prawidłowo antenę.
Odtwarzanie mono	1. Kabel jednego z głośników jest przerwany lub nieprawidłowo podłączony.2. Kabel wzmacniacza jest uszkodzony.	Podłącz poprawnie kable głośników.Wymień IC wzmacniacza.

Uwaga: Dane techniczne mogą zostać zmienione bez wcześniejjszego powiadomie

English

USER MANUAL

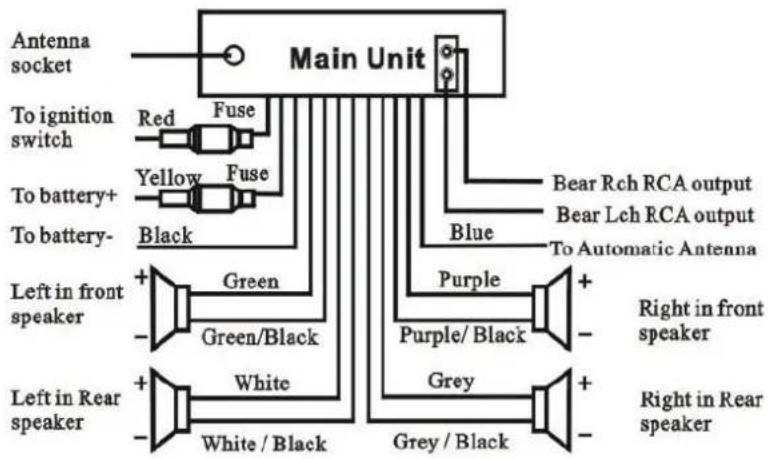

4. Diagram pripojenia
