Typ produktu	Wentylator stojący
Model	VS-5013
Marka	Concept
Wymiary (WxSxG)	ok. 140 cm x 45 cm x 45 cm
Waga	ok. 5 kg
Zasilanie	220–240 V ~ 50 Hz
Pobór mocy	60 W
Poziomy prędkości	3 poziomy
Oscylacja	Tak, 90°
Regulacja pochylenia	Ręczna
Regulacja wysokości	Tak, teleskopowa
Osłona ochronna	Metalowa, malowana
Materiał łopatek	Tworzywo sztuczne
Średnica wirnika	45 cm
Pilot zdalnego sterowania	Tak, w zestawie
Timer	Tak, do 8 godzin
Filtr	Brak filtra
Poziom hałasu (maks.)	ok. 60 dB(A)
Czyszczenie	Wilgotna ściereczka, nie dopuszczać wody do silnika
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, zabezpieczenie przed przewróceniem
Części zamienne	Pilot, łopaty, osłona ochronna (dostępne u producenta)
Możliwość naprawy	Łatwa, śruby dostępne
Gwarancja	2 lata
Akcesoria	Pilot, instrukcja obsługi

Często zadawane pytania - VS-5013 Concept

Jak najlepiej wyczyścić wentylator?

Odłącz wtyczkę z gniazdka i przetrzyj obudowę oraz osłonę ochronną wilgotną ściereczką. Nigdy nie zanurzaj wentylatora w wodzie.

Ile jest poziomów prędkości?

Wentylator posiada 3 poziomy prędkości, które można ustawić za pomocą pokrętła lub pilota.

Czy mogę regulować wysokość wentylatora?

Tak, podstawa jest teleskopowa i umożliwia regulację wysokości od ok. 100 do 140 cm.

Czy można wyłączyć oscylację?

Tak, oscylację można w każdej chwili włączać i wyłączać za pomocą przycisku na podstawie lub pilota.

Czy pilot działa bez kontaktu wzrokowego?

Pilot wykorzystuje podczerwień i wymaga bezpośredniego kontaktu wzrokowego z odbiornikiem na wentylatorze (maks. zasięg ok. 5 m).

Co zrobić, gdy wentylator się chwieje?

Sprawdź, czy wszystkie śruby są dokręcone, a podstawa stoi stabilnie na równej powierzchni. W przypadku utrzymującego się chwiania skontaktuj się z serwisem.

Czy wentylator może działać cicho w nocy?

Tak, na najniższym poziomie wentylator jest stosunkowo cichy (ok. 40 dB) i nadaje się do użytku nocnego.

Czy jest timer?

Tak, wentylator posiada timer, który umożliwia automatyczne wyłączenie po 1, 2, 4 lub 8 godzinach.

Jak zamontować wentylator?

Montaż jest prosty: przykręć podstawę do kolumny, zamontuj silnik i załóż osłonę ochronną. Dołączona jest instrukcja krok po kroku.

Czy wentylator nadaje się do użytku na zewnątrz?

Nie, wentylator nadaje się tylko do użytku wewnątrz pomieszczeń i nie może być używany na zewnątrz ani w wilgotnych pomieszczeniach.

INSTRUKCJA OBSŁUGI VS-5013 Concept

Dziękujemy za zakup produktu marki Concept. Życzymy Państwu pełnej satysfakcji z jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Pozostałe osoby, które będą posługiwały się produktem, powinny również zapoznać się z niniejszą instrukcją.

Parametry techniczne
Napięcie 220 – 240 V ~ 50 Hz
Pobór mocy 50 W
Hałas 52 dB (A)

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA:

• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wy marketingowe.
• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia.
• Urządzenie powinno być umieszczone wyłącznie na stabilnych powierzchniach, z dala od innych źródeł ciepła.
• Jeżeli urządzenie jest włączone lub podłączone do gniazdka elektrycznego, nie należy pozostawiać go bez nadzoru.
• Przy podłączaniu lub odłączaniu urządzenia z gniazdka, pokrętło musi znajdować się w pozycji 0 (urządzenie wyłączone).
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i za nią pociągnąć.
• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Należy korzystać z urządzenia poza ich zasięgiem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem osoby odpowiedzialnej oraz znającej niniejszą instrukcję.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.
• Urządzenia nie należy używać jako zabawki.
• Nie wolno wkładać palców, ołówków ani innych przedmiotów przez osłony chroniące łopatki wentylatora.
• Urządzenia nie wolno używać bez kratek zabezpieczających.
• Nie należy bezpośrednio kierować prądu powietrza na małe dzieci i osoby chore.
• Urządzenia nie wolno zakrywać.
  • Na urządzeniu nie wolno niczego zawieszać oraz niczego przed nim stawiać.
• Urządzenie może być używane tylko w pozycji pionowej.
• Nie należy używać urządzenia w pobliżu prysznica, wanny, umywalki lub basenu.
• Urządzenia nie wolno używać w środowisku wilgotnym lub zapylonym.
• Nie należy używać urządzenia w środowisku, w którym mogą występować gazy wybuchowe i substancje łatwopalne (rozpuszczalniki, farby, kleje, itd.).
• Przed montażem lub demontażem urządzenia należy odłączyć przewód zasilający z gniazdka elektrycznego.
• Przed rozpoczęciem czyszczenia i po użyciu urządzenia należy je wyłączyć i odłączyć zasilanie.

• Urządzenie należy utrzymywać w czystości, nie można pozwolić, aby ciała obce przedostały się do środka poprzez otwory w kratkach. Mogą one spowodować poważne obrażenia, zwarcie, uszkodzić urządzenie lub spowodować pożar.

• Do czyszczenia urządzenia nie należy używać substancji szorstkich i agresywnych chemicznie.

• Nie należy używać urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, naprawę us bezzwłocznie zlecić autoryzowanemu serwisowi.
• Jeżeli urządzenie nie pracuje właściwie, upadło, zostało uszkodzone lub zanurzone w cieczy, nie należy go używać. Należy zlecić jego sprawdzenie i naprawę autoryzowanemu serwisowi.
• Urządzenia należy używać wyłącznie w pomieszczeniach.
• Produkt jest przeznaczony wyłącznie do użytku domowego, nie nadaje się do wykorzystania komercyjnego.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Nie należy podejmować prób samodzielnej naprawy urządzenia. W tym celu należy skontaktować się z autoryzowanym serwisem.

W przypadku nieprzestrzegania wskazówek producenta, ewentualne naprawy, nie będą uznawane jako gwarancyjne.

OPIS PRODUKTU

1. Ostona przednia
2. Mocowanie
3. Łopatki wentylatora
4. Mocowanie osłony
5. Ostona tylna
6. Korpus urządzenia
7. Noga teleskopowa
8. Ostona dekoracyjna
9. Górna część podstawki
10. Dolna część podstawki
11. Przełącznik mocy
12. Mocowanie stojaka
13. Przełącznik oscylacji
14. Pierścień zabezpieczający
15. Śruba mocująca

Przed montażem lub demontażem urządzenia należy odłączyć przewód zasilający z gniazdka elektrycznego. Wentylatora można używać wyłącznie z założoną przednią i tylną kratką zabezpieczającą (1), (5).

1. Złożyć podstawę stojaka z części (9, 10) i zamontować do niej nogę teleskopową (7) za pomocą czterech śrub (w zestawie).
   Powstałe łączenie zakryć plastikową obudową (8).
2. Nasadzić korpus urządzenia na wspornik stojaka i całość zabezpieczyć śrubą mocującą (15).
3. Na jednostkę napędową nałożyć tylną kratkę zabezpieczającą (5) w taki sposób, dopasowując kołki w jednostce do otworów w kratce.
   Nałożyć nakrętkę zabezpieczającą (4).
4. Na wał silnika nałożyć łopatki wentylatora (3) w taki sposób, aby rowki łopatek dopasowały się do kształtu wału.
5. Łopatki należy dokręcić za pomocą mocowania (2), obracając w kierunku przeciwnym do wskazówek zegara.
6. Założyć osłone przednią na osłone tylną i nałożyć pierścień zabezpieczający (14) w taki sposób, by brzegi osłon zapadły się w rowki po wewnętrznej stronie pierścienia.
7. Dokręcić ściągana obręcz za pomocą śruby.

INSTRUKCJA OBSŁUGI

Przed każdym użyciem należy sprawdzić stan przewodu zasilającego.

1. Urządzenie należy umieścić na podłodze, aby nie doszło do jego przewrócenia.
2. Należy całkowicie rozwinąć przewód zasilający.

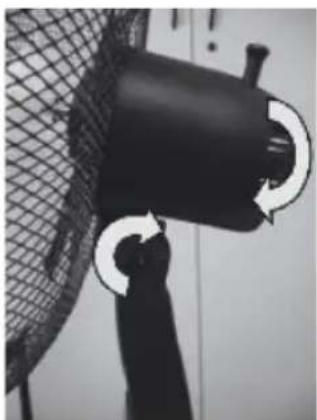

3. Ustawić odpowiednie nachylenie wentylatora (Rys. 1). Podczas ustawiania będzie słychać dźwięk zapadki przy kolejnych poziomach nachylenia.
4. Ustawić odpowiednią wysokość wentylatora, zwalniając mocowanie stojaka (12) i wysuwając nogę teleskopową (7), tak jak pokazano na Rys. 2.
5. Wtyczkę urządzenia należy podłączyć do gniazdka elektrycznego.
6. Za pomocą przełącznika mocy wybrać odpowiednią wydajność wentylatora. -
   0 – wyłączone, 1 – niska wydajność, 2 – średnia wydajność, 3 – najwyższa wydajność.
7. Poprzez wysunięcie przełącznika oscylacji można ją wyłączyć w czasie pracy wentylatora (Rys. 3). Wsunięcie przełącznika włączy funkcję oscylacji.
8. Po użyciu należy przekręcić przełącznik mocy do pozycji 0 i odłączyć urządzenie z sieci elektrycznej.

Rys. 1 Rys. 2 Rys. 3

CZYSZCZENIE I KONSERWACJA

Uwaga!

Przed czyszczeniem urządzenia należy zawsze wyjąć przewód zasilający z gniazdka elektrycznego!

Do czyszczenia powierzchni urządzenia należy używać wyłącznie wilgotnej ściereczki. Nie wolno stosować środków czyszczących ani twardych przedmiotów, które mogłyby uszkodzić powierzchnię urządzenia!

Osłony wentylatora powinny być regularnie czyszczone i kontrolowane w celu zapewnienia poprawnego funkcjonowania urządzenia.

Nie wolno myć urządzenia pod bieżącą wodą, płukać ani zanurzać go w wodzie!

Demontaż wentylatora należy wykonywać w odwrotnej kolejności niż montaż.

SERWIS

Konserwację w większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia, należy zlecić profesjonalnemu serwisowi.

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
- Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
- Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zaj negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowie urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.
