VS-5013 - Domácí ventilátor Concept - Bezplatný návod k obsluze

Typ výrobku	Stojanový ventilátor
Model	VS-5013
Značka	Concept
Rozměry (VxŠxH)	cca 140 cm x 45 cm x 45 cm
Hmotnost	cca 5 kg
Napájení	220–240 V ~ 50 Hz
Příkon	60 W
Rychlostní stupně	3 stupně
Oscilace	Ano, 90°
Nastavení sklonu	Ruční
Výškově nastavitelný	Ano, teleskopický
Ochranná mřížka	Kov, lakovaný
Materiál lopatek	Plast
Průměr rotoru	45 cm
Dálkové ovládání	Ano, včetně
Časovač	Ano, až 8 hodin
Filtr	Žádný filtr
Hladina hluku (max.)	cca 60 dB(A)
Čištění	Vlhký hadřík, žádná voda v motoru
Bezpečnostní prvky	Ochrana proti přehřátí, ochrana proti převržení
Náhradní díly	Dálkové ovládání, lopatky, ochranná mřížka (k dostání u výrobce)
Opravitelnost	Snadná, šrouby přístupné
Záruka	2 roky
Příslušenství	Dálkové ovládání, návod k obsluze

Často kladené otázky - VS-5013 Concept

Jak nejlépe vyčistit ventilátor?

Vytáhněte síťovou zástrčku a otřete kryt a ochranné mřížky vlhkým hadříkem. Ventilátor nikdy neponořujte do vody.

Kolik má rychlostních stupňů?

Ventilátor má 3 rychlostní stupně, které lze nastavit pomocí otočného regulátoru nebo dálkového ovládání.

Mohu nastavit výšku ventilátoru?

Ano, stojan je teleskopický a umožňuje nastavení výšky cca 100 až 140 cm.

Lze oscilaci vypnout?

Ano, oscilaci lze kdykoli zapnout a vypnout tlačítkem na základně nebo dálkovým ovládáním.

Funguje dálkové ovládání i bez přímé viditelnosti?

Dálkové ovládání používá infračervené záření a vyžaduje přímou viditelnost k přijímači na ventilátoru (max. dosah cca 5 m).

Co dělat, když ventilátor viklá?

Zkontrolujte, zda jsou všechny šrouby pevně utaženy a stojan stojí stabilně na rovném podkladu. Pokud viklání přetrvává, kontaktujte zákaznický servis.

Může ventilátor v noci běžet tiše?

Ano, na nejnižším stupni je ventilátor relativně tichý (cca 40 dB) a je vhodný pro noční provoz.

Je časovač?

Ano, ventilátor má časovač, který umožňuje automatické vypnutí po 1, 2, 4 nebo 8 hodinách.

Jak ventilátor smontovat?

Montáž je snadná: přišroubujte stojan ke sloupu, namontujte motor a připevněte ochrannou mřížku. Podrobný návod je přiložen.

Je ventilátor vhodný pro venkovní použití?

Ne, ventilátor je určen pouze pro vnitřní použití a nesmí být používán venku nebo ve vlhkých místnostech.

NÁVOD K OBSLUZE VS-5013 Concept

Stojanový ventilátor letní Letný ventilátor Wentylator

Ventilators uz statīva Summer Fan Standventilator

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napětí 220-240 V ~ 50 Hz
Příkon 50 W
Hlučnost 52 dB (A)

Deklarovaná hodnota emisí hluku tohoto spotřebiče je 52 dB(A), re 1pW. Což představuje hladinu A akustického výkonu, vzhledem na referenční akustický výkon 1pW.

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku.
• Spotřebič umístěte pouze na stabilní povrch stranou od jiných zdrojů tepla.
  • Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.
• Při připojování do zásuvky a odpojování spotřebiče ze zásuvky elektrického napětí musí být volič funkcí v pozici 0 (vypnuto).
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, al zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostateč způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
  • Nedovolte, aby byl spotřebič používán jako hračka.
• Nikdy nestrkejte prsty, tužky ani jiné předměty skrz mřížku chránící vrtuli.
• Nikdy nepoužívejte ventilátor bez krycích mřížek.
• Nevystavujte malé děti a nemocné osoby přímému proudu vzduchu.
• Nezakrývejte spotřebič.
  • Na spotřebič nic nezavěšujte ani před něj nic nestavte.
• Spotřebič musí být použiván pouze ve vzpřímené poloze.
• Nepoužívejte spotřebič v blízkosti sprchy, vany, umyvadla nebo bazénu.
• Nepoužívejte spotřebič ve vlhkém nebo prašném prostředí.
• Nepoužívejte spotřebič v prostředí s výskytem výbušných plynů a vznětlivých látek (rozpouštědla, laky, lepidla atd.).
• Před montáží nebo demontáží spotřebiče vypojte přívodní kabel ze zásuvky elektrického napětí.
• Před čištěním a po použití spotřebič vypněte a vypojte ze zásuvky elektrického napětí.
• Udržujte spotřebič v čistotě, nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit vážné zranění, zkrat, poškodit spotřebič nebo způsobit požár.

• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
- Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.
- Nepoužívejte spotřebič pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Dejte ho přezkoušet a opravit autorizovaným servisním střediskem.
- Spotřebič nepoužívejte ve venkovním prostředí.
- Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
- Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
- Neopravujte spotřebič sami. Obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Krycí mřížka přední
2. Matice
3. Vrtule
4. Matice mřížky
5. Krycí mřížka zadní
6. Tělo přístroje
7. Teleskopická noha
8. Plastový kryt
9. Vrchní část podstavce
10. Spodní část podstavce
11. Přepínač výkonu
12. Matice stojanu
13. Přepínač oscilace
14. Stahovací obruč
15. Upevňovací šroub

Před montáží nebo demontáží spotřebiče vypojte přívodní kabel ze zásuvky elektrického napětí. Ventilátor se smí používat pouze s upevněnou přední a zadní krycí mřížkou (1), (5).

1. Sestavte základnu stojanu z dílů (9,10) a přiloženými čtyřmi šrouby k ní připevněte teleskopickou nohu (7). Vzniklý spoj zakryjte plastovým krytem (8).
2. Nasadte tělo spotřebiče na tyč stojanu a celek zajistěte upevňovacím šroubem (15).
3. Na pohonnou jednotku nasadte zadní krycí mřížku (5) tak, aby kolíky na jednotce zapadly do otvorů na mřížce. Zajistěte upevňovací maticí (4).
4. Na hřídel motoru nasuňte vrtuli ventilátoru (3) tak, aby drážky na vrtuli zapadly do výčnělků na hřídeli.
5. Vrtuli upevněte maticí (2), otáčením proti směru hodinových ručiček.
6. Přiklopte přední krycí mřížku na zadní a nasadte stahovací obruč (14) tak, aby hrany mřížek zapadly do drážek na vnitřní straně obruče.
7. Dotáhněte stahovací obruč šroubkem.

NÁVOD K OBSLUZE

Před každým použitím se ujistěte, že je přívodní kabel v pořádku.

1. Umístěte spotřebič na podlahu, aby nemohlo dojít k jeho převrhnutí.
2. Úplně rozviňte přívodní kabel.

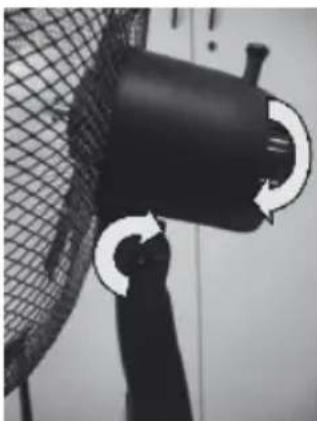

3. Nastavte požadovaný sklon ventilátoru (Obr. 1). Při nastavení uslyšite cvaknutí jednotlivých stupňů.

4. Nastavte požadovanou výšku ventilátoru, povolením matice stojanu (12) a vysunutím teleskopické nohy (7) (Obr. 2).

5. Připojte zástrčku spotřebiče do elektrické sítě.

6. Přepínačem výkonu zvolte požadovaný výkon ventilátoru -

0 – vypnuto, 1 – slabý výkon, 2 – střední výkon, 3 – nevyšší výkon.

1. Vysunutím přepínače oscilace vypnete oscilaci ventilátoru během provozu (Obr. 3). Zasunutím tohoto přepí funkci oscilace zapnete.

2. Po použití otočte přepínač výkonu do polohy 0 a odpojte spotřebič od elektrické sítě.

Před každým čištěním spotřebiče vytáhněte přívodní kabel z elektrické zásuvky!

K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit!

Čistěte a kontrolujte krycí mřížky spotřebiče často, aby byla zajištěna dobrá funkce spotřebiče.

Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody!

V případě demontáže ventilátoru postupujte v opačném pořadí než při montáži.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Technické parametre
Napätie 220 – 240 V ~ 50 Hz
Príkon 50 W
Hlučnost' 52 dB (A)

Recyklácia spotrebiča na konci jeho životnosti:
