VS-5013 - Haushaltsventilator Concept - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modell	VS-5013
Marke	Concept
Abmessungen (HxBxT)	ca. 140 cm x 45 cm x 45 cm
Gewicht	ca. 5 kg
Stromversorgung	220–240 V ~ 50 Hz
Leistungsaufnahme	60 W
Geschwindigkeitsstufen	3 Stufen
Oszillation	Ja, 90°
Neigungsverstellung	Manuell
Höhenverstellbar	Ja, teleskopierbar
Schutzgitter	Metall, lackiert
Flügelmaterial	Kunststoff
Durchmesser Rotor	45 cm
Fernbedienung	Ja, inklusive
Timer	Ja, bis 8 Stunden
Filter	Kein Filter
Geräuschpegel (max.)	ca. 60 dB(A)
Reinigung	Feuchtes Tuch, kein Wasser im Motor
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutz
Ersatzteile	Fernbedienung, Flügel, Schutzgitter (beim Hersteller erhältlich)
Reparierbarkeit	Einfach, Schrauben zugänglich
Garantie	2 Jahre
Zubehör	Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - VS-5013 Concept

Wie reinige ich den Ventilator am besten?

Ziehen Sie den Netzstecker und wischen Sie das Gehäuse sowie die Schutzgitter mit einem feuchten Tuch ab. Tauchen Sie den Ventilator niemals in Wasser.

Wie viele Geschwindigkeitsstufen gibt es?

Der Ventilator verfügt über 3 Geschwindigkeitsstufen, die über den Drehregler oder die Fernbedienung einstellbar sind.

Kann ich die Höhe des Ventilators verstellen?

Ja, der Standfuß ist teleskopierbar und ermöglicht eine Höhenverstellung von ca. 100 bis 140 cm.

Lässt sich die Oszillation abschalten?

Ja, die Oszillation kann jederzeit über die Taste an der Basis oder die Fernbedienung ein- und ausgeschaltet werden.

Funktioniert die Fernbedienung auch ohne Sichtkontakt?

Die Fernbedienung verwendet Infrarot und benötigt Sichtkontakt zum Empfänger am Ventilator (max. Reichweite ca. 5 m).

Was tun, wenn der Ventilator wackelt?

Überprüfen Sie, ob alle Schrauben fest angezogen sind und der Standfuß stabil auf ebenem Boden steht. Bei anhaltendem Wackeln den Kundendienst kontaktieren.

Kann der Ventilator auch nachts leise laufen?

Ja, auf der niedrigsten Stufe ist der Ventilator relativ leise (ca. 40 dB) und für den Nachteinsatz geeignet.

Gibt es einen Timer?

Ja, der Ventilator besitzt einen Timer, der eine automatische Abschaltung nach 1, 2, 4 oder 8 Stunden ermöglicht.

Wie montiere ich den Ventilator?

Die Montage ist einfach: Standfuß mit der Säule verschrauben, Motor montieren und Schutzgitter anbringen. Eine Schritt-für-Schritt-Anleitung liegt bei.

Ist der Ventilator für den Außenbereich geeignet?

Nein, der Ventilator ist nur für den Innenbereich geeignet und darf nicht im Freien oder in feuchten Räumen verwendet werden.

BEDIENUNGSANLEITUNG VS-5013 Concept

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass sich auch andere Personen, die dieses Produkt nutzen, mit der Gebrauchsanweisung vertraut machen.

Technische Parameter
Spannung 220 - 240 V ~ 50 Hz
Leistungsaufnahme 50 W
Betriebsgeräusch 52 dB (A)

WICHTIGE SICHERHEITSHINWEISE:

• Benutzen Sie das Gerät nicht auf andere Weise, als in dieser Anleitung beschrieben.
• Vor dem ersten Gebrauch alle Verpackungen und Werbematerialien vom Gerät entfernen.
• Überprüfen Sie, ob die anzuschließende Netzspannung den Werten auf dem Typenschild des entspricht.
• Das Gerät platzieren Sie nur auf einer stabilen Oberfläche und nicht in der Nähe anderer Wärmequellen.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist bzw. wenn der Stecker in der Steckdose steckt.
• Beim Anschließen des Gerätes an die Steckdose oder bei der Trennung von dieser muss sich der Funktionswahlschalter in der Stellung 0 (ausgeschaltet) befinden.
• Ziehen Sie beim Trennen des Gerätes von der Steckdose unter elektrischer Spannung nie am Anschlussl sondern ergreifen Sie den Stecker und trennen Sie ihn durch Herausziehen von der Steckdose.
• Lassen Sie nicht zu, dass Kinder und Unbefugte mit dem Gerät umgehen und benutzen Sie es außerhalb ihrer Reichweite.
• Personen mit eingeschränkter Beweglichkeit, mit verminderter Sinneswahrnehmung, mit unzureichende geistigen Fähigkeiten oder solche, die mit der Bedienung nicht vertraut gemacht worden sind, dürfen das Gerät nur unter der Aufsicht einer verantwortlichen und eingewiesenen Person benutzen.
• Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern verwenden.
• Lassen Sie nicht zu, dass das Gerät als Spielzeug verwendet wird.
• Stecken Sie nie Finger, Bleistifte oder andere Gegenstände in das Schutzgitter des Propellers.
  • Verwenden Sie den Ventilator nie ohne das Schutzgitter.
• Setzen Sie Kleinkinder und kranke Personen nie dem direkten Luftstrom aus.
• Decken Sie das Gerät nicht ab.
  • Hängen Sie nichts an das Gerät und stellen Sie nichts davor.
  • Das Gerät darf nur in aufrechter Position verwendet werden.
  • Das Gerät darf nicht in der Nähe von Duschen, Wannen, Waschbecken oder Schwimmbecken verwendet werden.
• Verwenden Sie das Gerät nicht in feuchter oder staubiger Umgebung.
• Verwenden Sie das Gerät nie in einem Umfeld, in dem explosive Gase und entzündliche Stoffe (Lösungsmittel, Lackstoffe, Klebemittel etc.) vorkommen.

• Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose.
  • Vor dem Reinigen und nach dem Einsatz schalten Sie das Gerät aus und trennen Sie es von der Steckdose.

• Halten Sie das Gerät sauber und achten Sie darauf, dass keine Fremdkörper in die Gitteröffnungen eindringen. Diese könnten ernsthafte Verletzungen oder einen Kurzschluss verursachen, das Gerät beschädigen oder einen Brand verursachen.

• Verwenden Sie zum Reinigen des Gerätes keine groben oder chemisch aggressiven Stoffe.
• Verwenden Sie das Gerät nicht, wenn das Anschlusskabel oder der Stecker beschädigt sind. Lassen Sie den Mangel umgehend von einem autorisierten Servicecenter beheben.
• Verwenden Sie das Gerät nicht, wenn es nicht richtig funktioniert sowie wenn es heruntergefallen, beschädigt oder nass geworden ist. Lassen Sie es von einem autorisierten Servicecenter überprüfen und reparieren.
  • Verwenden Sie das Gerät nicht im Außenbereich.
  • Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
  • Tauchen Sie das Anschlusskabel, den Stecker oder das Gerät weder in Wasser noch in eine andere Flüssigkeit.
  • Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reperaturservice.

Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

PRODUKTBESCHREIBUNG

1. Vorderes Schutzgitter
2. Befestigungsmutter
3. Propeller
4. Mutter des Schutzgitters
5. Hinteres Schutzgitter
6. Motorgehäuse
7. Ausziehbarer Fuß
8. Kunststoffdeckel
9. Oberteil des Ständersockels
10. Unterteil des Ständersockels
11. Leistungsumschalter
12. Ständermutter
13. Schwenkschalter
14. Klemmring
15. Befestigungsschraube

MONTAGE

VORSICHT!

Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose.

Den Ventilator darf man nur mit dem ordentlich montierten, vorderen und hinteren Schutzgitter (1), (5) verwenden.

1. Stellen Sie den Sockel des Ständers aus den dafür vorgesehenen Teilen (9,10) zusammen und befestigen Sie dann dazu mithilfe der vier beigepackten Befestigungsschrauben den ausziehbaren Fuß (7).
   Die dabei entstandene Verbindung decken Sie mit dem Kunststoffdeckel (8) ab.
2. Stecken Sie das Motorgehäuse des Gerätes auf die Ständerstange und sichern Sie es mit der Befestigungsschraube (15).
3. Setzen Sie auf die Antriebseinheit das hintere Schutzgitter (5) so auf, dass die Bolzen der Antriebseinheit in die Öffnungen des Gitters einspringen.
   Sichern Sie es mit der Befestigungsmutter (4).
4. Schieben Sie den Propeller des Ventilators (3) auf die Motorwelle so auf, dass die Dornen auf der Welle in die Schlitze im Propellerkörper hineingreifen.
5. Befestigen Sie den Propeller mit der Mutter (2), indem Sie es gegen den Uhrzeigersinn drehen.
6. Verkoppeln Sie das vordere Schutzgitter mit dem hinteren Schutzgitter und setzen Sie den Klemmring (14) so auf, dass die Kanten der Gitter in die Schlitze auf der inneren Klemmringseite hineinfallen.
7. Spannen Sie den Klemmring mit der kleinen Schraube nach.

BEDIENUNGSANLEITUNG

Vergewissern sie sich vor jedem Gebrauch, dass das Anschlusskabel in Ordnung ist.

1. Stellen Sie das Gerät auf den Fußboden so auf, dass es nicht umgekippt werden kann.
2. Wickeln sie das Anschlusskabel ganz ab.

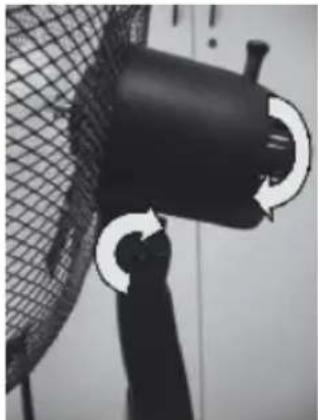

3. Stellen Sie die gewünschte Neigung des Lüfters ein (Abb. 1). Während der Einstellung hören Sie das Knacken der einzelnen Stufen.

4. Stellen Sie die gewünschte Höhe des Ventilators ein, indem Sie die Ständermutter (12) lockern und den ausziehbaren Fuß (7) entsprechend weit ausziehen (Abb. 2).

5. Stecken Sie den Stecker des Gerätes in die Steckdose.

6. Mit dem Leistungswahlschalter wählen Sie die gewünschte Leistung des Ventilators -

0 - ausgeschaltet, 1 - niedrige Stufe, 2 - mittlere Stufe, 3 - höchste Stufe.

1. Durch das Herausziehen des Schwenkungsschalters schalten Sie die Schwenkung des Lüfters während des Betriebs aus (Abb. 3). Durch das Andrücken des Schwenkungsschalters schalten Sie die Schwenkfunktion ein.

2. Nach dem Gebrauch bringen Sie den Leistungswahlschalter in die Stellung „0“ und trennen Sie das Gerät vom Stromnetz.

REINIGUNG UND WARTUNG

Vorsicht!

Trennen Sie das Anschlusskabel vor jeder Reinigung des Gerätes von der Steckdose ab!

Verwenden Sie zur Reinigung der Geräteoberfläche nur einen feuchten Lappen, keine Reinigungsmittel oder Gegenstände, da diese die Geräteoberfläche beschädigen könnten!

Reinigen Sie und prüfen Sie die Schutzgitter des Gerätes regelmäßig, um eine gute Funktion sicherzustellen.

Reinigen Sie das Gerät nie unter fließendem Wasser, spülen Sie es nicht ab und tauchen Sie es nicht in Wasser!

Bei der Demontage des Lüfters gehen Sie in der umgekehrten Reihenfolge wie bei der Montage vor.

SERVICE

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine autorisierte Werkstatt durchzuführen.

UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
  • Die Polyäthylentüten (PE) geben Sie zum Recyceln des Materials ab.

Recycling des Gerätes am Ende seiner Lebensdauer:

Das Symbol am Produkt oder an der Verpackung gibt an, dass dieses Produkt nicht in den

Haushaltsabfall gehört. Es ist auf einem Recyclinghof für elektrische und elektronische entsorgen. Durch die korrekte Entsorgung dieses Produktes helfen Sie, negative Konsequen

Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses

Produktes verursacht würden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie

bei den zuständigen örtlichen Behörden, dem Dienst für Entsorgung von Haushaltsabfall, od

Geschäft, in dem Sie das Produkt gekauft haben.
