Typ produktu	Kompresor powietrza
Marka	Meec Tools
Model	007341
Napięcie znamionowe	230 V ~ 50 Hz
Moc wyjściowa	2200 W
Prędkość obrotowa sprężarki	2850 rpm
Maksymalne ciśnienie robocze	10 Bar (145 psi)
Wydajność powietrza (dostarczane wolne powietrze)	392 L/min
Pojemność zbiornika	50 L
Rodzaj oleju	Olej do sprężarek (sprzedawany osobno)
Pojemność oleju	0.35 L
Masa	40.5 kg
Poziom ciśnienia akustycznego (LpA)	81.9 dB(A), K=3 dB
Poziom mocy akustycznej (zmierzony)	96 dB(A), K=3 dB
Poziom mocy akustycznej (gwarantowany)	97 dB(A), K=3 dB
Funkcje	Uchwyt, koła, regulator ciśnienia, podwójne manometry, zawór bezpieczeństwa, filtr powietrza, wziernik oleju, zawór spustu wody, ochrona przed przegrzaniem, dwa szybkozłącza
Funkcje bezpieczeństwa	Automatyczne wyłączenie przy przeciążeniu/przegrzaniu, zawór bezpieczeństwa, zabezpieczenie termiczne
Konserwacja	Sprawdzać poziom oleju przed użyciem; wymieniać olej co 200 godzin lub 3 miesiące; czyścić filtr powietrza co 3 miesiące; spuszczać skropliny po użyciu
Akcesoria w zestawie	Koła, filtry powietrza (niezamontowane)
Zalecana temperatura otoczenia	+5°C do +40°C
Certyfikaty	Oznaczenie CE, zgodny z dyrektywą maszynową 2006/42/WE, dyrektywą EMC 2014/30/UE, RoHS

Często zadawane pytania - 007341 Meec Tools

Jak uruchomić sprężarkę?

Upewnij się, że wyłącznik zasilania jest w pozycji ON, a zbiornik powietrza jest odciążony. Sprawdź poziom oleju i działanie zaworu bezpieczeństwa. Podłącz wąż powietrza, a następnie wyciągnij wyłącznik zasilania, aby uruchomić. Silnik zatrzymuje się automatycznie po osiągnięciu ustawionego ciśnienia.

Jak ustawić ciśnienie robocze?

Obróć pokrętło regulatora ciśnienia zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć. Ustawione ciśnienie jest pokazywane na manometrze wyjściowym. Nigdy nie przekraczaj maksymalnego ciśnienia roboczego urządzenia (10 bar).

Jaki olej stosować i jak często go wymieniać?

Stosuj standardowy olej do sprężarek (sprzedawany osobno). Pojemność oleju wynosi 0,35 L. Wymień olej po pierwszych 50 godzinach użytkowania, a następnie co 200 godzin lub co 3 miesiące. Sprawdzaj poziom oleju przed każdym użyciem.

Jak spuścić skropliny ze zbiornika?

Po użyciu zmniejsz ciśnienie w zbiorniku. Przechyl kompresor, aby uzyskać dostęp do korka spustowego na spodzie. Ostrożnie poluzuj korek, spuść ewentualną ciecz, a następnie dokręć go mocno. W temperaturach poniżej zera nie dokręcaj korka do końca.

Co zrobić, jeśli sprężarka przegrzeje się lub wyłączy automatycznie?

Sprężarka ma zabezpieczenie przed przegrzaniem, które wyłącza ją automatycznie. Pozostaw produkt do ostygnięcia na kilka minut, a następnie naciśnij wyłącznik zasilania, aby uruchomić ponownie. Zapewnij odpowiednią wentylację i nie blokuj wlotów powietrza.

Jak podłączyć i odłączyć wąż powietrza?

Aby podłączyć: wciśnij złącze węża w szybkozłącze, aż kliknie. Aby odłączyć: wepchnij złącze dalej, przesuń tuleję do tyłu i wyciągnij wąż. Zawsze wyłączaj i odłączaj kompresor przed zmianą węży.

Jakie środki ostrożności powinienem podjąć podczas używania sprężarki?

Zawsze noś okulary ochronne i ochronniki słuchu. Nie kieruj strumienia powietrza na ludzi. Utrzymuj miejsce pracy w czystości i z dala od materiałów łatwopalnych. Używaj sprężarki w suchym, dobrze wentylowanym miejscu. Nigdy nie dotykaj gorących powierzchni (ryzyko poparzenia).

Silnik nie uruchamia się. Co może być nie tak?

Sprawdź, czy wyłącznik zasilania jest włączony, napięcie sieciowe jest zgodne z wartością znamionową, bezpieczniki nie zadziałały, a przedłużacz jest wystarczający. Upewnij się również, że temperatura otoczenia nie jest zbyt niska. Jeśli problem nie ustąpi, skontaktuj się z centrum serwisowym.

Jak wyczyścić lub wymienić filtr powietrza?

Sprawdzaj filtr powietrza co 3 miesiące. Pozwól sprężarce ostygnąć, zdejmij pokrywę filtra, wyczyść suchym powietrzem lub wymień w razie potrzeby, a następnie załóż pokrywę.

Czy mogę używać przedłużacza z tą sprężarką?

Tak, ale używaj tylko przedłużaczy przeznaczonych do użytku na zewnątrz o odpowiednim przekroju. Upewnij się, że przewód nie jest uszkodzony i unikaj długości, która może spowodować spadek napięcia. Zawsze postępuj zgodnie z zaleceniami producenta.

INSTRUKCJA OBSŁUGI 007341 Meec Tools

Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość.

EN COMPRESSOR

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia.

Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta

COMPRESSOR / KOMPRESSOR

KOMPRESSOR / KOMPRESOR

230V\~, 2200W, 10 bar, 50L

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

007341

Er i samsvar med fölgende direktiver, forordning og standarder / Są zgodne z następującymi dyrektywami, regulacja i normami:

Jeśli ma zastosowanie - nazwa i adres organu kontrolnego:

AV Technology Ltd.

Imię i nazwisko osoby odpowiedzialnej za

przygotowanie dokumentacji technicznej:

Jonas Backstad

Box 363, SE-532 24 Skara, Sweden

Skara 2018-11-01

Tony Vester

BUSINESS AREA MANAGER

1

Przeczytaj dokładnie instrukcję obsługi. Większość wypadków podczas korzystania z kompresora jest następstwem nieprzestrzegania podstawowych zasad bezpieczeństwa. Wypadkom można zapobiec poprzez odpowiednio wczesne rozpoznanie zagrożenia i ścisłe przestrzeganie przepisów bezpieczeństwa. Używaj kompresora wyłącznie zgodnie z zaleceniami producenta.

• Utrzymuj porządek w miejscu pracy. Nieporządek w miejscu pracy stwarza ryzyko wypadku.
• Weź pod uwagę warunki otoczenia. Nie narażaj kompresora na działanie deszczu. Nie używaj kompresora w wilgotnych lub mokrych pomieszczeniach. Upewnij się, czy oświetlenie jest dobre. Nie używaj kompresora w pobliżu łatwopalnych cieczy czy gazów.
• Zabezpiecz się przed porażeniem prądem. Unikaj kontaktu z uziemionymi elementami, np. z grzejnikami, kuchenkami, lodówkami.
• Nie dopuszczaj dzieci do kompresora! Nie pozwalaj innym osobom dotykać kompresora i kabla, nie dopuszczaj ich do miejsca pracy.
• Przechowuj kompresor w bezpiecznym miejscu. Nieużywany kompresor powinien być przechowywany w suchym, zamkniętym pomieszczeniu, niedostępnym dla dzieci.
• Nie przeciążaj kompresora. Pracuje lepiej i bezpieczniej w obrębie podanych wartości wydajności.
• Noś odpowiednią odzież roboczą. Nie noś luźnych ubrań ani bizuterii. Mogą utknąć w ruchomych częściach narzędzia. Do prac na zewnątrz zalecamy gumowe rękawice i antypoślizgowe obuwie. Jeśli masz długie włosy, używaj siatki ochronnej.
• Używaj okularów ochronnych. Używaj maski przeciwpyłowej podczas prac wytwarzających pył.

- Nie używaj kabla do innych celów niż zgodne z przeznaczeniem. Nie przemieszczaj kompresora z miejsca na miejsce, ciągnąc za kabel, nie ciągnij również za niego, gdy wyjmujesz wtyczkę z gniazdka. Chron kabel przed wysokimi temperaturami, olejami i ostrymi krawędziami.

- Stój zawsze w stabilnej pozycji. Unikaj nienaturalnych pozycji ciała. Pamiętaj, by stać w stabilnej pozycji, utrzymując równowagę.

- Utrzymuj kompresor w nienagannym stanie. Utrzymuj kompresor w czystości, aby móc bezpiecznie wykonywać pracę. Przestrzegaj zasad dotyczących konserwacji. Regularnie sprawdzaj wtyczkę i kabel, a w razie uszkodzeń zleć wymianę uprawnionemu fachowcowi. Regularnie sprawdzaj przedłużacz, a w przypadku uszkodzenia wymień go na nowy.

- Wyjmij wtyczkę z gniazdka. Kiedy kompresor nie jest używany, przed przystąpieniem do czyszczenia.

- Nie pozostawiaj w urządzeniu kluczy warsztatowych. Przed podłączeniem upewnij się, czy klucze i narzędzia montażowe zostały usunięte.

- Unikaj niezamierzonego uruchomienia urządzenia. Upewnij się, czy przełącznik znajduje się w pozycji wyłączonej podczas podłączania urządzenia do prądu.

- Przedłużacze na zewnątrz pomieszczeń. Korzystaj wyłącznie z przedłużaczy przeznaczonych do użytku zewnętrznego, posiadających odpowiednie oznaczenie.

- Zachowuj czujność. Zwracaj uwagę na to, jak pracujesz. Nie używaj kompresora w stanie rozkojarzenia.

- Sprawdź kompresor w celu wykrycia ewentualnych uszkodzeń. Przy dalszym używaniu kompresora sprawdzaj dokładnie, czy instalacje ochronne i lekko uszkodzone części działają prawidłowo i w odpowiedni sposób. Upewnij się, czy ruchome części działają poprawnie, czy nie blokują się lub nie są uszkodzone. Należy poprawnie zamontować wszystkie

części i spełnić wymagania dotyczące kompresora. Uszkodzone zabezpieczenia oraz części należy naprawić lub wymienić, korzystając z profesjonalnej pomocy warsztatu serwisowego, o ile w instrukcji nie podano inaczej. Uszkodzony przełącznik należy wymienić w punkcie serwisowym. Nie używaj narzędzi z przełącznikami, których nie można włączyć lub wyłączyć.

• Zabezpiecz przewód przed wysoką temperaturą, olejami, ostrymi krawędzia mi i ruchomymi częściami narzędzia. Unikaj skręcania, zaginania i ciągnięcia przewodu oraz przejeżdżania po nim. Poprowadź przewód w taki sposób, aby nie stwarzał ryzyka potknięcia. Nie ciągnij za przewód, aby wyjąć wtyk.
• Przed każdym użyciem sprawdź, czy gniazdo, przewód i wtyk nie są uszkodzone ani nie wykazują objawów starzenia.
• Regularnie sprawdzaj przewód i wtyk pod kątem uszkodzeń. Nie używaj produktu, jeśli przewód lub wtyk są uszkodzone. Jeśli przewód lub wtyk jest uszkodzony, powinien zostać wymieniony w autoryzowanym serwisie lub przez uprawnioną osobę, aby uniknąć zagrożenia.

UWAGA!

Dla własnego bezpieczeństwa należy używać wyłącznie akcesoriów i dodatkowych agregatów omawianych w instrukcji lub zalecanych i wskazywanych przez dystrybutora. Użycie narzędzi i akcesoriów innych niż te, które podawane są w instrukcji lub katalogu, może doprowadzić do obrażeń ciała.

• Napraw może dokonywać wyłącznie elektryk. W przeciwnym razie może dojść do wypadku.
• Podłącz urządzenie odsysające pył. Jeśli kompresor jest wyposażony w gniazdo do przyłączenia urządzenia odsysającego pył, – upewnij się, czy urządzenie to jest podłączone i używane.

- Hałas. Poziom hałasu w miejscu pracy może przekraczać 85 dB(A). W sytuacji przekroczenia podanej wartości wymagane jest zastosowanie przed użytkownika środków ochrony słuchu.

Wskazówki dotyczące ustawienia

• Sprawdź kompresor w celu wykrycia ewentualnych uszkodzeń, które mogły się zdarzyć podczas transportu. Ewentualne uszkodzenia należy niezwłocznie zgłosić dystrybutorowi.
• Przed rozpoczęciem pracy należy skontrolować poziom oleju w pompie kompresora.
• Kompresor należy ustawić w pobliżu urządzenia z nim współpracującego.
• Unikaj stosowania długich, wiszących przewodów oraz długich przedłużaczy.
• Dopilnuj, aby zasysane powietrze było suche i pozbawione pyłu.
• Nie umieszczaj kompresora w wilgotnym lub mokrym pomieszczeniu.
• Kompresor może być używany wyłącznie w odpowiednich pomieszczeniach (dobra wentylacja, temperatura otoczenia +5°/+40°C). W pomieszczeniu nie może być kurzu, kwasów, oparów oraz łatwopalnych i wybuchowych gazów.
• Kompresor jest przeznaczony do użytku w suchych pomieszczeniach.
• Zabronione jest stosowanie kompresora na powierzchniach, gdzie używa się tryskającej wody.

Zasady bezpieczeństwa podczas wykonywania prac ze sprężonym powietrzem i malowania natryskowego

- Podczas pracy kompresor i przewody osiągają wysokie temperatury. Dotykanie gorących elementów powoduje oparzenia.

• Gazy i opary wciągane przez kompresor muszą być pozbawione zanieczyszczeń, które mogą spowodować zapłon lub wybuch w urządzeniu.
• Podczas odłączania węża trzymaj złączkę węża w ręce, aby uniknąć jego odbicia od powierzchni i zapobiec obrażeniom ciała.
• Używaj okularów ochronnych podczas pracy z pistoletem przedmuchowym. Obce przedmioty i części przemieszczone przez podmuch mogą łatwo przyczynić się do powstania obrażeń ciała. Nie kieruj pistoletu przedmuchowego w stronę innych osób i nie używaj go do czyszczenia ubrań na ciele.

Postępuj zgodnie z zasadami bezpieczeństwa podczas malowania natryskowego!

• Nie stosuj lakierów i rozpuszczalników o temperaturze zapłonu niższej niż 55°C.
• Nie podgrzewaj lakierów i rozpuszczalników.
• Podczas pracy z cieczami szkodliwymi dla zdrowia wymagane są filtrujące środki ochronne (maska ochronna). Zachowuj także środki ostrożności wskazane przez producentów tych substancji.
• Podczas malowania natryskowego oraz w miejscu pracy zabronione jest palenie. Opary farb są także łatwopalne.
• W pobliżu nie powinny się znajdować i być używane paleniska, otwarty ogień oraz urządzenia wytwarzające iskry.
• Kubatura miejsca pracy powinna wynosić więcej niż 30 m³. Podczas malowania i suszenia należy zadbać o wystarczającą wentylację. Nie rozpyłaj substancji pod wiatr. Przestrzegaj ustaleń wydanych przez miejscową straż pożarną podczas rozpyłania łatwopalnych i niebezpiecznych substancji.

• W miejscu pracy nie należy przechowywać ani spożywać żywności i napojów.

• Weź pod uwagę informacje i oznaczenia niebezpiecznych substancji umieszczone na opakowaniach obrabianych materiałów. W razie potrzeby zastosuj odpowiednie środki ochrony, zwłaszcza odpowiednią odzież i maski ochronne.

• Substancje, takie jak: benzyna lakowa, butanol i chlorek metylenu, nie mogą być używane wraz z wężem ciśnieniowym z PVC (skrócona żywotność).

Używanie zbiorników ciśnieniowych zgodnie z rozporządzeniem o urządzeniach ciśnieniowych

1. Użytkownik zbiornika ciśnieniowego powinien utrzymywać go w dobrym stanie, używać zgodnie z zastosowaniem, kontrolować go, niezwłocznie przeprowadzać konieczne prace konserwacyjne i naprawcze oraz zachowywać niezbędne środki ostrożności.
2. W wyjątkowych przypadkach instytucja nadzorująca może zalecić konieczne środki kontroli.
3. Zbiornik ciśnieniowy nie może być używany, jeżeli posiada usterki, które mogą stanowić niebezpieczeństwo dla obsługujących go pracowników lub osób postronnych.
4. Kontroluj zbiornik ciśnieniowy w równych odstępach czasu w celu wykrycia ewentualnych uszkodzeń, np. rdzy. Jeśli wykryjesz uszkodzenia, skontaktuj się z warsztatem serwisowym.

RYZYKO REZYDUALNE

Urządzenie skonstruowano zgodnie z najnowszymi technologiami i przyjętymi zasadami bezpieczeństwa. Jednak mimo wszystko podczas pracy może wystąpić ryzyko rezydualne.

- Zagrożenie dla zdrowia na skutek narażenia na hałas. Jeśli podczas pracy zostanie przekroczony dozwolony poziom

hałasu, stosuj niezbędne ochronniki słuchu.

• Zagrożenie porażeniem prądem elektrycznym na skutek stosowania niewłaściwych elektrycznych przewodów połączeniowych.
• Mimo zastosowania wszelkich środków ostrożności nadal może wystąpić oczywiste ryzyko rezydualne.
• Ryzyko rezydualne można zminimalizować, w pełni stosując się do zasad bezpieczeństwa oraz zaleceń w instrukcji obsługi.

Jednakże mimo stosowania się całkowicie do przepisów nie ma możliwości wykluczenia całego ryzyka rezydualnego. Ze względu na budowę urządzenia mogą zachodzić następujące czynniki ryzyka:

• Uszkodzenie płuc w przypadku niestosowania skutecznej maski oddechowej.
• Uszkodzenie słuchu w przypadku niestosowania skutecznych środków ochrony słuchu.
• Uszkodzenie wzroku w przypadku niestosowania skutecznych okularów ochronnych (lub przestony).

OSTRZEŻENIE!

W momencie pęknięcia lub uszkodzenia węża powietrza należy zamknąć dopływ powietrza do kompresora. Pęknięty wąż powietrza, który nie jest umocowany, jest niezwykle niebezpieczny, może obracać się bardzo szybko i uderzyć kogoś lub wyrzucić w powietrze przedmioty.

Nigdy nie próbuj złapać węża, gdy w obszarze zagrożenia znajdują się osoby postronne; wyłącz dopływ powietrza, odłącz kompresor przełącznikiem WŁ./WYŁ., a następnie odłącz wąż od kompresora.

Symbole

Poniższe symbole mogą mieć znaczenie dla sposobu użytkowania elektronarzędzia. Upewnij się, że rozumiesz symbole i ich znaczenie.

	Przeczytaj instrukcję obsługi.
	Zatwierdzona zgodność z obowiązującymi dyrektywami UE.
	Ryzyko oparzenia.
	Ostrzeżenie – elementy pod napięciem.
	Ryzyko automatycznego uruchomienia.
	Nie otwieraj kranu, dopóki nie zostanie podłączony wąż pneumatyczny.
	Poziom mocy akustycznej
	Noś zawsze okulary.
	Noś zawsze środki ochrony słuchu.
	Używaj maski z filtrem przeciwpyłowym
	Produkt należy zutylizować jako złom elektryczny.

DANE TECHNICZNE

Napięcie znamionowe 230 V		~50 Hz
Moc		2200 W
Prędkość obrotowa kompresora 2850 / min
Maksymalne ciśnienie robocze 10 barów
Wydajność efektywna 392 l/min
Zbiornik kompresora		50 l
Olej*-	Olej do kompresorów (0,35 l)
Masa		40,5 kg
Poziom ciśnieniaakustycznego, lpA		81,9 dB(A), K = 3 dB
Poziom mocyakustycznej**, LW.A		96 dB(A), K = 3 dB
Poziom mocyakustycznej***, LW.A		97 dB(A), K = 3 dB

* Sprzedawane osobno w domu towarowym Julas, ** Wartość zmierzona, *** wartość gwarantowana

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań i hałasu zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań. Wartości pomiarowe określono zgodnie z normą EN 1012-1:2010.

OSTRZEŻENIE!

W zależności od sposobu korzystania z elektronarzędzia i rodzaju obrabianego materiału rzeczywisty poziom drgań i hałasu podczas pracy z narzędziem może różnić się od podanej wartości całkowitej. Dlatego na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego, jak również czas, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu) należy

zidentyfikować środki ostrożności wymagane do ochrony użytkownika.

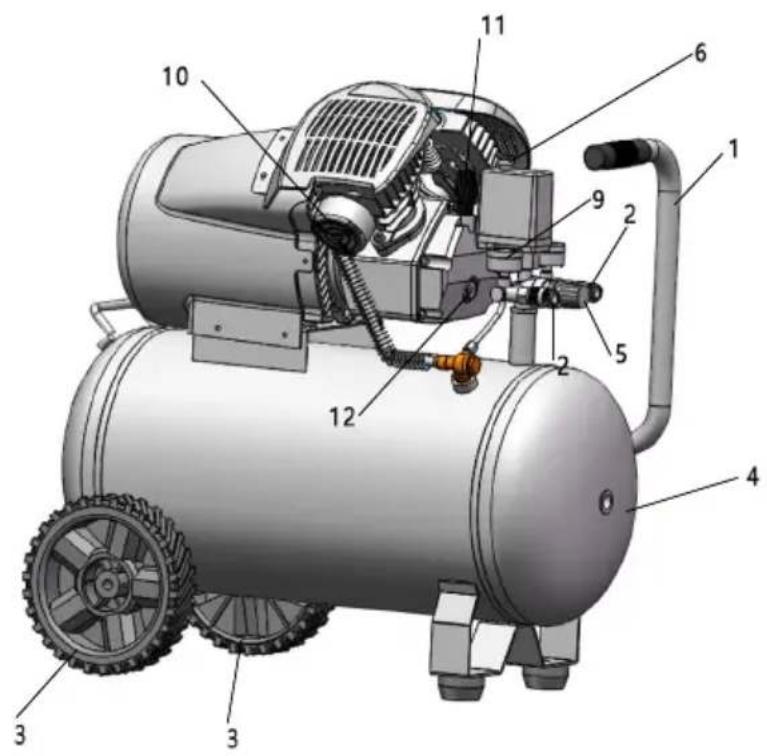

OPIS

1. Uchwyt
2. Złączka węża pneumatycznego
3. Kota
4. Zbiornikpowietrza
5. Reduktorciśnienia
6. Przetącznik
7. Zawórbezpieczeństwa
8. Manometr, ciśnienie w zbiorniku
9. Manometr, ciśnienie wychodzące
10. Filtrpowietrza
11. Korek wlewu oleju
12. Przeziernik
13. Zawór spuszczający wodę
14. Zabezpieczenie przed przegrzaniem

RYS. 1

MONTAŻ

Rozpakuj produkt i upewnij się, czy pakowanie zawiera wszystkie części i czy są one nieusz-kodzone. Zamontuj dołączone koła. Zdejmij plastikowe osłony przy pompach i zamontuj filtr powietrza.

OSTRZEŻENIE!

Przechowuj opakowanie w miejscu niedostępnym dla dzieci – ryzyko uduszenia.

WAZ PNEUMATYCZNY

RYS. 2

UWAGA!

Przed podłączeniem lub odłączeniem węża pneumatycznego wyłącz kompresor i wyjmij wtyk z gniazda.

Podłączanie

Kompresor jest wyposażony w szybkozłączkę do przyłączenia węża.

1. Wprowadź złączkę węża w szybkozłączkę i dociśnij.
2. Sprawdź, czy wąż jest poprawnie podłączony.

Odłączanie

1. Wciśnij złączkę węża głębiej w szybkoz- łączkę.
2. Odsuń tuleję szybkozłączki w tył.
3. Wyjmij złączkę węża z szybkozłączki.
4. Puść tuleję.

USTAWIANIE CIŚNIENIA ROBOCZEGO

Ustawione ciśnienie robocze jest pokazywane na manometrze. Nigdy nie przekraczaj dopuszczalnego maksymalnego ciśnienia roboczego podłączonego sprzętu.

• Aby zwiększyć ciśnienie robocze, przekręć pokrętło regulacyjne w prawo.
• Aby zmniejszyć ciśnienie robocze, przekręć pokrętło regulacyjne w lewo.

OBSŁUGA

1. Sprawdź, czy ciśnienie powietrza w zbiorniku jest zredukowane i czy spuszczono ciecz, która mogła się zgromadzić w zbiorniku.
2. Sprawdź poziom oleju.
3. Sprawdź, czy zawór bezpieczeństwa działa poprawnie.
4. Sprawdź, czy wąż jest poprawnie podłączony.
5. Uruchom kompresor i poczekaj, aż w zbiorniku powietrza wytworzy się ciśnienie.
   – Silnik wyłącza się automatycznie, kiedy osiągnięte zostaje ustawione

ciśnienie i włącza się ponownie, kiedy ciśnienie w zbiorniku jest zbyt niskie.

1. Po zakończonej pracy wyłącz produkt. Zredukuj ciśnienie w zbiorniku i spuść ciecz, która mogła się w nim zgromadzić.

WŁĄCZANIE/WYŁĄCZANIE

Uruchom kompresor, wyciągając przełącznik. Wyłącz kompresor, wciskając przełącznik.

RYS. 3

KONSERWACJA

CZYSZCZENIE

Czyść kompresor od zewnątrz wilgotną szmatką.

OGÓLNE PRZEGLĄDY

Regularnie sprawdzaj kompresor w celu wykrycia ewentualnych uszkodzeń i/lub wycieków.

REDUKCJA CIŚNIENIA I SPUSZCZANIE CIECZY

Po każdym użyciu zredukuj ciśnienie w zbiorniku i spuść ciecz, która mogła się w nim zgromadzić.

1. Odwróć produkt, aby dotrzeć do korka spustowego znajdującego się pod spodem.
2. Ostrożnie odkręć korek.

3. Postaw produkt, tak by ewentualna ciecz mogła wypłynąć. Pokołysz zbiornikiem, aby wypłynęta z niego cała ciecz.

4. Porządnie dokręć śrubę.

– Pamiętaj, by zawsze spuszczać ciecz, która mogła zgromadzić się w zbiorniku. Nie dokręcaj całkowicie korka spustowego, jeśli temperatura otoczenia jest niższa niż 0°C.

KONTROLA POZIOMU OLEJU

Sprawdzaj poziom oleju przed każdym użyciem. Poziom oleju powinien znajdować się na wysokości czerwonego oznaczenia na przezierniku.

RYS. 4

Jeśli poziom jest niższy, uzupełnij olej

RYS. 5

WYMIANA OLEJU

Olej należy wymienić po 50 godzinach eksploatacji, a następnie co 200 godzin eksploatacji lub co 3 miesiące.

1. Ustaw odpowiedni zbiornik pod korkiem spustowym.
2. Zdejmij korek wlewu oleju.
3. Zdejmij śrubę z przeziernika.
4. Przechyl produkt delikatnie w tył i spuść olej.
5. Włóż śrubę z powrotem i mocno ją dokręć.
6. Wlej standardowy olej do kompresorów, tak by jego poziom znajdował się na wysokości oznaczenia na przezierniku.
7. Wkręć z powrotem korek.

ZABEZPIECZENIE PRZED PRZEGRZANIEM

Produkt wyłącza się automatyczne przy przegrzaniu i przeciążeniu. Jeśli do tego dojdzie, odczekaj kilka minut, aż produkt ostygnie. Uruchom ponownie produkt, naciskając przełącznik.

RYS. 6

KONTROLA I CZYSZCZENIE FILTRA POWIETRZA

Kontroluj filtr powietrza co trzy miesiące.

RYS. 7

1. Odczekaj, aż produkt całkowicie ostygnie.
2. Zdejmij pokrywę filtra.
3. Wyczyść filtr suchym powietrzem. W razie potrzeby wymień filtr.
4. Załóż z powrotem pokrywę filtra.

WYKRYWANIE USTEREK

(Patrz następna strona).

WYKRYWANIE USTEREK

Objaw Propozycje rozwiązań
Silnik się nie uruchamia.	Sprawdź, czy przełącznik znajduje się w położeniu „ON”.Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.Sprawdź, czy bezpieczniki sieciowe się nie uaktywniły.Sprawdź, czy kabel przedłużacza ma wystarczającą powierzchnię przekroju, umożliwiającą zasilanie produktu.Sprawdź, czy temperatura otoczenia nie jest zbyt niska.
Kompresor nie wytwarza sprężonego powietrza.	Sprawdź, czy reduktor ciśnienia jest prawidłowo ustawiony.
Zbyt wysokie ciśnienie.	Sprawdź, czy wąż jest podłączony do właściwego zaworu.Wyreguluj ciśnienie.

SAFETY INSTRUCTIONS
