010-338 - Szlifierka Meec Tools - Bezpłatna instrukcja obsługi

Marka	Meec Tools
Model	010-338
Typ produktu	Szlifierka kątowa
Napięcie znamionowe	230 VAC / 50 Hz
Moc wyjściowa	2200 W
Prędkość biegu jałowego	6000 obr/min
Średnica tarczy	230 mm (9")
Gwint wrzeciona	M14
Długość przewodu zasilającego	2 m
Klasa bezpieczeństwa	II (podwójnie izolowany)
Masa	5.5 kg
Poziom ciśnienia akustycznego	91 dB(A) (K=3 dB)
Poziom mocy akustycznej	102 dB(A) (K=3 dB)
Poziom wibracji (uchwyt główny)	8.4 m/s²
Poziom wibracji (uchwyt dodatkowy)	6.4 m/s² (K=1.5 m/s²)
Osłona	Regulowana, w zestawie
Uchwyt pomocniczy	Demontowalny, montaż lewy/prawy
Blokada wrzeciona	Tak, przyciskowa
Szczotki węglowe	Wymienne; regularnie sprawdzać
Smarowanie przekładni	Smar; wymieniać po dłuższym użytkowaniu (przez serwis)
Zalecane zastosowanie	Szlifowanie, szczotkowanie stali (nie polerowanie, cięcie)
Akcesoria w zestawie	Osłona, uchwyt pomocniczy, klucz, tarcza szlifierska (230 mm)

Często zadawane pytania - 010-338 Meec Tools

Jaka jest średnica tarczy dla szlifierki Meec Tools 010-338?

Szlifierka Meec Tools 010-338 używa tarcz o średnicy 230 mm (9 cali). Zawsze używaj tarcz odpowiadających maksymalnej prędkości obrotowej 6000 obr/min.

Jak wymienić tarczę szlifierską?

1. Odłącz narzędzie od zasilania. 2. Naciśnij przycisk blokady wrzeciona, aby zapobiec obracaniu się. 3. Użyj dołączonego klucza, aby poluzować zewnętrzny kołnierz (obracaj zgodnie z ruchem wskazówek zegara, aby poluzować). 4. Zdejmij zewnętrzny kołnierz i starą tarczę. 5. Umieść wewnętrzny kołnierz na wrzecionie, następnie nową tarczę, a następnie zewnętrzny kołnierz wypukłą stroną do wewnątrz. 6. Dokręć zewnętrzny kołnierz kluczem, trzymając blokadę wrzeciona.

Jakie środki ostrożności należy zachować podczas używania tej szlifierki?

Zawsze noś okulary ochronne i ochronniki słuchu. Używaj osłony i uchwytu pomocniczego. Trzymaj osoby postronne z dala. Unikaj kontaktu z obracającą się tarczą. Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Nie używaj w środowiskach wybuchowych. Przed użyciem sprawdź, czy akcesoria nie są uszkodzone.

Czy mogę używać tej szlifierki do cięcia lub polerowania?

Nie. Ta szlifierka jest przeznaczona tylko do szlifowania i szczotkowania stali. Nie używaj tarcz do cięcia ani akcesoriów do polerowania. Używanie jej do innych celów może spowodować obrażenia.

Jaki jest poziom wibracji tej szlifierki?

Poziom wibracji na uchwycie głównym wynosi 8,4 m/s², a na uchwycie dodatkowym 6,4 m/s² (z K=1,5 m/s²). Wartości te są mierzone zgodnie ze standardowymi metodami testowymi.

Jak konserwować szlifierkę?

Utrzymuj narzędzie w czystości. Regularnie sprawdzaj szczotki węglowe; wymieniaj, gdy zostaną zużyte do około jednej trzeciej. Sprawdź, czy wszystkie śruby są dokręcone. Po dłuższym użytkowaniu zleć wymianę smaru w przekładni autoryzowanemu centrum serwisowemu. Sprawdź przewód zasilający pod kątem uszkodzeń.

Co zrobić, jeśli szlifierka odrzuca?

Odrzut można zminimalizować, trzymając narzędzie mocno obiema rękami, używając uchwytu pomocniczego i unikając zaciśnięcia tarczy. Jeśli wystąpi odrzut, zwolnij przełącznik i pozwól tarczy całkowicie się zatrzymać. Zawsze ustawiaj swoje ciało poza potencjalną ścieżką odrzutu.

Czy szlifierka jest podwójnie izolowana?

Tak, Meec 010-338 jest klasą bezpieczeństwa II (podwójnie izolowany). Oznacza to, że zapewniona jest dodatkowa izolacja i nie jest wymagane połączenie z uziemieniem.

Gdzie mogę uzyskać części zamienne lub serwis?

Skontaktuj się z autoryzowanym centrum serwisowym w celu napraw i części zamiennych. Producentem jest Jula AB. Nie próbuj naprawiać narzędzia samodzielnie, jeśli nie masz odpowiednich kwalifikacji.

Jak przechowywać i utylizować szlifierkę?

Przechowuj w suchym, zabezpieczonym przed mrozem miejscu. Trzymaj poza zasięgiem dzieci. Utylizuj produkt zgodnie z lokalnymi przepisami - zawiera elementy elektryczne i nie może być wyrzucany do odpadów domowych. Oddaj do recyklingu w wyznaczonym punkcie zbiórki.

INSTRUKCJA OBSŁUGI 010-338 Meec Tools

SE Bruksanvisning för vinkelslip
NO Bruksanvisning for vinkelsliper
PL Instrukcja obsługi szlifierki kątowej
EN User instructions for angle grinder

Värna om miljön!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia.

Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

PL - Tłumaczenie oryginalnej instrukcji

Malborska 49, 03-286 Warszawa, Polska

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

ANGLE GRINDER / VINKELSLIP VINKELSLIPER / SZLIFIERKA KĄTOWA

CT13070 230V, 2200W, 6000/min, 230mm

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

010-338

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / så zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 60745-1:2009+A11, EN 60745-2-3:2011+A2+A11+A12+A13

Electromagnetic Compatibility Directive 2014/30/EU EN 55014-1:2006+A1+A2, EN 55014-2:2015 EN 61000-3-2:2014, EN 61000-3-3:2013

RoHS Directive 2011/65/EU EN 50581:2012

Name and address of the person authorised to compile the technical file: Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Skara 2017-06-01

Jonas Backstad Box 363, SE-532 37 Skara, Sweden

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją na przyszłość.

Ogólne zasady bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Przeczytaj wszystkie zasady bezpieczeństwa oraz instrukcje. Nieprzestrzeganie zasad bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/ lub ciężkich obrażeń ciała. Zachowaj wszystkie zasady bezpieczeństwa oraz instrukcje do przyszłego użytku. Używane w zasadach bezpieczeństwa pojęcie „elektronarzędzie” oznacza stacjonarne elektronarzędzia zasilane przemiennym sieciowym prądem elektrycznym (wyposażone w przewód zasilający) lub akumulatorem (bezprzewodowe).

Bezpieczeństwo w miejscu pracy

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia wypadków.
• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pytów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pytów lub oparów.
• Dzieci i osoby przyglądające się pracy elektronarzędzia powinny zachować bezpieczną odległość. Brak koncentracji może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

• Wtyk powinien pasować do gniazda elektrycznego. Nigdy nie dokonuj żadnych zmian we wtyku. Nigdy nie używaj przejściówek z uziemionymi elektronarzędziami. Niemodyfikowane wtyki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.
• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.
• Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą zwiększa ryzyko porażenia prądem.
• Uważaj na przewód. Nigdy nie używaj przewodu do przenoszenia lub wyciągania elektronarzędzia ani do wyjmowania wtyku z gniazda. Chroń przewód przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi częściami narzędzia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
• Podczas używania elektronarzędzia na zewnątrz pomieszczeń stosuj przedłużacz przeznaczony do użytku zewnętrznego. Używanie przewodu przeznaczonego do użytku zewnętrznego zmniejsza ryzyko porażenia prądem.
• Jeśli zachodzi konieczność użycia elektronarzędzia w wilgotnym otoczeniu, należy podłączyć narzędzie do źródła prądu wyposażonego w wyłącznik różnicowoprądowy. Wyłącznik różnicowoprądowy zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Zwracaj uwagę na to, co robisz, i kieruj się zdrowym rozsądkiem podczas używania elektronarzędzia. Nigdy nie używaj elektronarzędzia w stanie zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną ciężkich obrażeń.
• Stosuj środki ochrony indywidualnej. Zawsze używaj okularów ochronnych. Środki ochrony indywidualnej, np. maska ochronna, obuwie antypoślizgowe, kask lub środki ochrony słuchu, zmniejszają ryzyko obrażeń.
• Zapobiegaj przypadkowemu uruchomieniu narzędzia. Przed podłączeniem do zasilania sieciowego, a także przed podnoszeniem/przenoszeniem narzędzia, zawsze sprawdzaj, czy jego przełącznik znajduje się w położeniu wyłączonym. Ryzyko wystąpienia wypadku zwiększa się podczas przenoszenia elektronarzędzia z palcem na przełączniku oraz podłączania narzędzia do prądu, jeśli przełącznik znajduje się w położeniu włączonym.
• Zanim uruchomisz narzędzie, zdejmij wszystkie klucze nastawne. Klucz pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia.
• Nie pochylaj się zbytnio do przodu. Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi. Dzięki temu możesz lepiej kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.
• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części urządzenia. Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.
• Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy go podłączyć i korzystać z niego w należyty sposób. Takie urządzenia minimalizują ryzyko powstawania problemów spowodowanych zapyleniem.

Obstuga i czyszczenie elektronarzędzia

• Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia odpowiedniego do zaplanowanych prac. Odpowiednie elektronarzędzie działa lepiej i bezpieczniej, jeżeli jest używane z przewidzianym obciążeniem.
• Nie używaj elektronarzędzia, którego nie można włączyć i wyłączyć przełącznikiem. Elektronarzędzia, których nie można włączyć lub wyłączyć przełącznikiem, są niebezpieczne i wymagają naprawy.
• Przed przystąpieniem do prac regulacyjnych, wymianą akcesoriów lub odłożeniem narzędzia wyciągnij wtyk z gniazda i/lub wyjmij akumulator z narzędzia. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci. Nie pozwól, aby elektronarzędzia używały osoby, które go nie znajdują lub nie zapoznały się z zaleceniami dotyczącymi jego bezpiecznej obsługi. W rękach niedoświadczonych osób elektronarzędzia mogą być niebezpieczne.

• Konserwuj elektronarzędzie. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód, czy nic nie jest poluzowane oraz czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. W razie uszkodzenia elektronarzędzie należy naprawić przed użyciem. Niedostateczny poziom konserwacji elektronarzędzia jest przyczyną wielu wypadków.

• Utrzymuj narzędzia tnące w czystości i dbaj, aby były ostre. Narzędzia tnące, które są prawidłowo konserwowane i mają zaostrzone krawędzie, rzadziej się zakleszczają i są łatwiejsze w obstudze.
• Stosuj elektronarzędzia, akcesoria, końcówki itp. w sposób zgodny z zaleceniami i z uwzględnieniem warunków pracy oraz przewidzianego zadania. Zastosowanie elektro-narzędzia do celów innych niż te, do których jest przeznaczone, może być niebezpieczne.

Serwis

Dopilnuj, aby elektronarzędzie trafiło do wykwalifikowanego serwisanta używającego wyłącznie odpowiednich części zamiennych. Gwarantuje to bezpieczne użytkowanie elektronarzędzia.

Zasady bezpieczeństwa dotyczące szlifierek kątowych

Poniższe zasady bezpieczeństwa obowiązują podczas wszystkich prac szlifierskich.

• Elektronarzędzie jest przeznaczone do stosowania jako szlifierka. Zapoznaj się ze wszystkimi zasadami bezpieczeństwa, instrukcjami, rysunkami oraz specyfikacjami dołączonymi do elektronarzędzia. Nieprzestrzeganie wszystkich poniższych zaleceń grozi porażeniem prądem, pożarem i/lub ciężkimi obrażeniami ciała.
• Elektronarzędzie może być wykorzystywane do szlifowania zwykłego i szlifowania szczotkami stalowymi. Używanie elektronarzędzia do celów, do których nie jest przeznaczone, może stanowić ryzyko i grozić obrażeniami ciała.
• Elektronarzedzie nie jest przeznaczone do polerowania.
• Nie używaj akcesoriów, które nie są dopasowane konstrukcyjnie do elektronarzędzia ani zalecane przez producenta. To, że dane akcesorium można podłączyć do elektronarzędzia, nie oznacza, że będzie ono bezpieczne w obstudze.
• Znamionowa prędkość obrotowa akcesoriów powinna być co najmniej równa maksymalnej prędkości obrotowej podanej dla elektronarzędzia. Akcesoria użytkowane z prędkością wyższą niż podana znamionowa prędkość obrotowa mogą ulec zniszczeniu lub odpaść od urządzenia.
• Średnica zewnętrzna i grubość akcesorium nie mogą przekraczać wartości parametrów znamionowych elektronarzędzia. Niewłaściwy rozmiar akcesoriów uniemożliwia kierowanie nimi w prawidłowy sposób i odpowiednie ich ostoniecie.

- Parametry gwintu używanego do montowania akcesoriów powinny być zgodne z parametrami gwintu wrzeciona szlifierki. W przypadku akcesoriów montowanych na kołnierzu otwór wrzeciona powinien być dopasowany do średnicy przelotu kołnierza. Akcesoria, które nie pasują do elementów montażowych narzędzia, będą pracować nierówno i ulegać nadmiernym drganiom. Może to doprowadzić do utraty kontroli nad narzędziem.

- Nigdy nie używaj uszkodzonych akcesoriów. Przed każdym użyciem sprawdź akcesoria, aby upewnić się, że np. tarcze ścierne nie są wyszczerbione, talerz podporowy nie jest popękany ani zużyty, a w szczotce drucianej nie ma luźnych ani uszkodzonych drutów. Jeżeli upuścisz elektronarzędzie lub akcesorium, sprawdź, czy nie uległo ono uszkodzeniu lub zamontuj nieuszkodzone akcesorium. Po sprawdzeniu i zamontowaniu akcesorium ustaw się poza zasięgiem jego obrotów i poproś o to również osoby przebywające w pobliżu. Następnie uruchom narzędzie i pozwól, by przez minutę działało bez obciążenia przy maksymalnej prędkości obrotowej. Uszkodzone akcesoria zwykle zepsują się podczas tej próby.

- Stosuj środki ochrony indywidualnej. W zależności od zastosowania używaj osłony twarzy, okularów ochronnych lub gogli ochronnych. W razie konieczności korzystaj z maski przeciwpyłowej, środków ochrony słuchu, rękawic i fartucha warsztatowego zabezpieczającego przed odpryskami szlifierskimi i fragmentami obrabianego przedmiotu. Środki ochrony oczu powinny zabezpieczać przed odłamkami, do których odrzucenia może dojść podczas poszczególnych prac wykonywanych przez urządzenie. Maska przeciwpyłowa lub maska oddechowa powinny odfiltrowywać cząstki wytwarzane podczas korzystania z urządzenia. Długotrwałe narażenie na hałas o dużej intensywności może doprowadzić do uszkodzenia słuchu.

- Upewnij się, że osoby postronne znajdują się w bezpiecznej odległości od obszaru roboczego. Osoby przebywające w pobliżu obszaru roboczego powinny stosować środki ochrony indywidualnej. Fragmenty obrabianego przedmiotu lub uszkodzonego akcesorium mogą zostać wyrzucone w powietrze i spowodować obrażenia poza bezpośrednim otoczeniem obszaru roboczego.

- W czasie pracy z narzędziem w miejscach, gdzie istnieje ryzyko zetknięcia z ukrytymi przewodami lub przewodem zasilającym, trzymaj urządzenie wyłącznie za izolowane uchwyty. Zetknięcie się akcesorium do cięcia z przewodem pod napięciem może spowodować pojawienie się napięcia na niezabezpieczonych metalowych elementach narzędzia i porażenie użytkownika prądem.

- Przewód należy ułożyć tak, aby nie stykał się z obracającym się akcesorium. W razie utraty kontroli nad urządzeniem może dojść do przecięcia lub utknięcia przewodu bądź wciągnięcia dłoni lub ręki użytkownika przez obracające się akcesorium.

- Nigdy nie odkładaj elektronarzędzia, zanim akcesorium całkowicie się nie zatrzyma. Obracające się akcesoria mogą utkwić w obrabianej powierzchni, powodując utratę kontroli nad elektronarzędziem.

• Nie przenoś włączonego narzędzia. Niezamierzony kontakt z obracającym się akcesorium może sprawić, że narzędzie zaczepi się o ubranie i zostanie pociągnięte w stronę ciała.
• Regularnie czyść kratki wentylacyjne elektronarzędzia. Wentylator silnika zasysa pył pod obudowę urządzenia, a duże nagromadzenie metalowego proszku może powodować zagrożenie elektryczne.
• Nie używaj elektronarzędzia w pobliżu materiałów łatwopalnych. Wytworzone iskry mogą spowodować zapłon materiału.
• Nie używaj akcesoriów, które wymagają zastosowania płynnych chłodziw. Stosowanie wody lub innych płynnych chłodziw może doprowadzić do porażenia prądem.

Dodatkowe zasady bezpieczeństwa dotyczące wszystkich zastosowań – ostrzeżenia związane z odbiciem

Odbicie to gwałtowna reakcja na zakleszczenie lub zablokowanie tarczy, talerza podporowego, szczotki lub innych obracających się akcesoriów. Zakleszczenie lub zablokowanie powoduje szybkie zatrzymanie obracającego się akcesorium, co sprawia, że elektronarzędzie porusza się w sposób niekontrolowany w kierunku przeciwnym do obrotów akcesorium w momencie jego zablokowania.

Przykład: jeżeli tarcza ścierna zahaczy o obrabiany przedmiot lub się w nim zakleszczy, krawędź tarczy może werznąć się w powierzchnię materiału, co spowoduje uniesienie się tarczy i jej odbicie. Tarcza może odskoczyć w kierunku użytkownika lub w stronę przeciwną w zależności od kierunku jej ruchów w momencie zablokowania. W takiej sytuacji może również dojść do złamania tarczy ściernej.

Odbicie jest wynikiem nieprawidłowej obsługi elektronarzędzia i/lub niewłaściwych procedur bądź warunków pracy. Aby zapobiec odbiciu, podejmij środki ostrożności opisane poniżej:

1. Trzymaj narzędzie mocno i przyjmij taką pozycję ciała i ramienia, która pozwoli stawić opór ewentualnym siłom odbicia. Używaj uchwytu pomocniczego, jeżeli jest dostępny, aby zmaksymalizować kontrolę nad odbiciem i reakcją na podwyższony moment obrotowy przy starcie. W razie podjęcia odpowiednich środków ostrożności użytkownik jest w stanie kontrolować reakcję na podwyższony moment obrotowy i siłę odbicia.
2. Nigdy nie umieszczaj dłoni w pobliżu obracającego się akcesorium. Akcesorium może ulec odbiciu, raniąc dłoń użytkownika.

3. Nigdy nie stawaj w strefie ruchu elektronarzędzia podczas ewentualnego odbicia. Odbicie poruszy narzędzie w kierunku przeciwnym do obrotów tarczy w momencie, w którym się zablokowała.

4. Zachowaj szczególnie ostrożność podczas obróbki narożników, ostrych krawędzi itd. Staraj się nie uderzyć w akcesorium i nie zablokować go. Narożniki, ostre krawędzie i uderzenia mogą spowodować zakleszczenie obracającego się akcesorium i utratę kontroli nad narzędziem bądź jego odbicie.

5. Nie podłączaj do urządzenia tarcz do rzeźbienia w drewnie ani tarcz tnących z uzebieniem. Tego rodzaju tarcze często powodują odbicie i utratę kontroli nad narzędziem.

Zasady bezpieczeństwa dotyczące szlifowania i cięcia ze szlifowaniem

• Używaj wyłącznie tarcz zalecanych do danego elektronarzędzia i ośton przeznaczonych do danej tarczy. Tarcze nieprzeznaczone do użytku z niniejszym urządzeniem nie mogą zostać odpowiednio osłonięte, dlatego są niebezpieczne.
• Powierzchnię szlifującą tarcz z obniżonym środkiem należy montować poniżej powierzchni kołnierza zabezpieczającego. Nieprawidłowo zamontowana tarcza, wystająca poza powierzchnię kołnierza, nie będzie wystarczająco zabezpieczona.
• Ostonę należy stabilnie przymocować do elektronarzędzia w taki sposób, by zapewniała maksymalne bezpieczeństwo, tzn. aby jak najmniejsza część tarczy była odsłonięta dla użytkownika. Ostona chroni użytkownika przed odłamkami tarczy, niezamierzonym kontaktem z tarczą i iskrami, które mogą spowodować zapłon odzieży.
• Tarcze należy wykorzystywać wyłącznie do zalecanych zastosowań. Przykład: nie używaj boku tarczy tnącej do szlifowania. Tarcze tnące do szlifierek są przeznaczone do szlifowania zewnętrznymi krawędziami. Przyłożenie sił bocznych do takich tarcz może spowodować ich pęknięcie.
• Zawsze używaj nieuszkodzonych kołnierzy o rozmiarze i kształcie odpowiednim do wybranej tarczy. Prawidłowy kołnierz podpiera tarczę, zmniejszając ryzyko jej złamania. Kołnierze tarcz tnących mogą różnić się od kołnierzy tarcz ściernych.
• Nie używaj zużytych tarcz z większych elektronarzędzi. Nie nadają się one do zastosowania przy większej prędkości obrotowej, z jaką pracują małe narzędzia, i mogą ulec pęknięciu.

Przepisy bezpieczeństwa dotyczące tarcz ściernych spojonych

Tarcze ścierne mogą ulec złamaniu i nie są odporne na uderzenie ani nacisk. Dlatego podczas pracy z tarczami ściernymi należy podjąć następujące działania:

1. Nie upuszczaj tarcz ściernych ani nie narażaj ich na wstrząsy.
2. Nie używaj tarcz ściernych, które zostały uszkodzone lub upuszczone.
3. Unikaj uszkodzenia otworu wewnętrznego.
4. Nie obciążaj tarcz ściernych i niekładź na nich żadnych przedmiotów.

5. Tarcze ścierne przechowuj w położeniu poziomym lub pionowym w suchym, zabezpieczonym przed mrozem miejscu.

6. W miarę możliwości przechowuj tarcze ścierne w oryginalnym opakowaniu, w specjalnych pojemnikach lub na odpowiednich regałach.

Tłumienie drgań i hałasu

Aby zmniejszyć efekty oddziaływania hałasu i drgań, należy ograniczyć czas korzystania z urządzenia, używać trybów o niskim poziomie drgań i dźwięku, a także stosować środki ochrony indywidualnej. W celu ograniczenia ryzyka narażenia na drgania i hałas postępuj zgodnie z poniższymi punktami:

1. Używaj elektronarzędzia wyłącznie do celów, do których jest przeznaczone, zgodnie z niniejszą instrukcją obsługi.
2. Upewnij się, że elektronarzędzie jest w dobrym stanie technicznym i jest prawidłowo konserwowane.
3. Korzystaj z akcesoriów odpowiednich do danego elektronarzędzia i upewnij się, że są one w dobrym stanie technicznym.
4. Trzymaj pewnie za rękojeści/uchwyty.
5. Konserwuj elektronarzędzie zgodnie z niniejszą instrukcją obsługi i upewnij się, że jest dobrze nasmarowane (tam, gdzie to konieczne).
6. Zaplanuj harmonogram pracy w taki sposób, by korzystanie z narzędzia powodującego duże drgania było rozłożone w czasie.

Sytuacja awaryjna

Przeczytaj niniejszą instrukcję, by zapoznać się ze sposobem obsługi elektronarzędzia. Zapamiętaj zasady bezpieczeństwa i dokładnie ich przestrzegaj. W ten sposób unikniesz zagrożeń i niebezpieczeństwa.

• Podczas korzystania z elektronarzędzia zawsze zachowuj ostrożność. Pozwoli to zauważyć i wyeliminować zagrożenia na wczesnym etapie. Szybka reakcja może zapobiec ciężkim obrażeniom ciała i szkodom materialnym.
• W razie usterki elektronarzędzia wyłącz je i odłącz od zasilania. Zanim ponownie użyjesz elektronarzędzia, upewnij się, że zostało skontrolowane przez uprawnionego specjalistę i naprawione w razie potrzeby.

Pozostałe zagrożenia

Nawet przestrzeganie wszystkich zasad bezpieczeństwa podczas obsługi elektronarzędzia nie wyeliminuje ryzyka wystąpienia obrażeń ciała i innych szkód. Mogą wystąpić następujące zagrożenia związane z konstrukcją i kształtem elektronarzędzia:

• Zagrożenia dla zdrowia powstałe na skutek drgań w przypadku długotrwałego korzystania z elektronarzędzia albo nieprawidłowego użycia lub konserwacji.

• Obrażenia ciała lub szkody materialne powstałe na skutek używania niesprawnych akcesoriów lub uderzenia w ukryte obiekty podczas pracy.

• Ryzyko obrażeń ciała lub szkód materialnych spowodowane odrzuceniem przedmiotów.

• Uszkodzenie płuc (jeśli nie jest używana odpowiednia maska ochronna).
• Uszkodzenie słuchu (jeśli nie są używane odpowiednie środki ochrony słuchu).

OSTRZEŻENIE! Podczas pracy elektronarzędzie wytwarza pole elektromagnetyczne! Pole to w niektórych okolicznościach może wpłynąć na aktywne i pasywne implanty medyczne. Dlatego zaleca się, by przed użyciem elektronarzędzia osoby z wszczepionymi implantami medycznymi zasięgnęły porady producenta implantów oraz lekarza. Pozwoli to zmniejszyć ryzyko wystąpienia ciężkich lub zagrażających życiu obrażeń ciała.

Symbole

Stosuj środki ochrony słuchu.

Używaj okularów ochronnych.

Przeczytaj instrukcję obsługi.

Kierunek obrotów wrzeciona.

Elektronarzędzie zaliczono do II klasy ochronności. Oznacza to, że jest wyposażone we wzmocnioną lub podwójną izolację.

Elektronarzędzie jest zgodne z obowiązującymi dyrektywami, co wykazano metodą oceny zgodności.

Symbol WEEE. Zużytych produktów elektronicznych nie należy wyrzucać z odpadami komunalnymi. W miarę możliwości należy je oddać do utylizacji. W celu uzyskania informacji na temat utylizacji skontaktuj się ze sklepem lub miejscowymi władzami.

DANE TECHNICZNE

Napięcie znamionowe 230 V AC/50 Hz
Moc	2200 W
Prędkość obrotowa bez obciążenia 6000 obr./min
Średnica tarczy 230 mm
Wrzeciono	M14
Długość przewodu 2 m
Klasa ochronności II
Masa	5,5 kg
Poziom ciśnienia akustycznego LpA 91 dB(A), K = 3 dB
Poziom mocy akustycznej LwA 102 dB(A), K = 3 dB
Poziom drgań uchwytu głównego 8,4 m/s ^2
Poziom drgań uchwytu dodatkowego 6,4 m/s ^2 , K = 1,5 m/s ^2

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań.

OSTRZEŻENIE! W zależności od sposobu korzystania z elektronarzędzia rzeczywisty poziom drgań podczas pracy może różnić się od podanej wartości całkowitej. Dlatego środki ostrożności wymagane do ochrony użytkownika należy zidentyfikować na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego, jak również czas, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu).

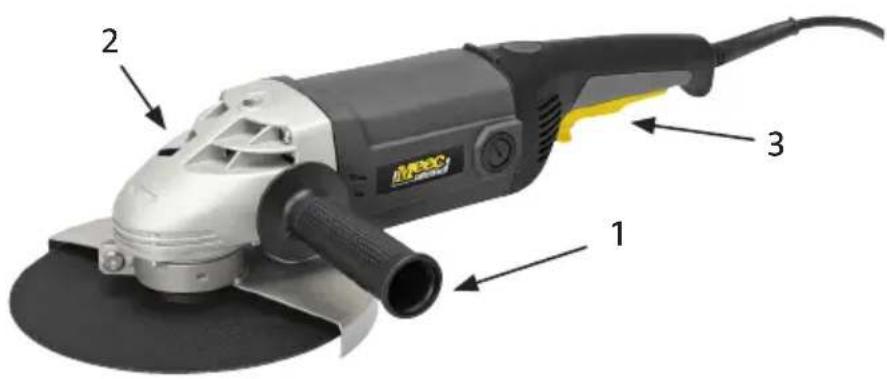

OPIS

1. Uchwyt pomocniczy
2. Przycisk blokady wrzeciona
3. Przełącznik
4. Śruba z łbem sześciokątnym

5. Ostona tarczy

6. Kołnierz wewnętrzny

7. Tarcza ścierna
8. Kołnierz zewnętrzny
9. Klucz

MONTAŻ

OSTRZEŻENIE! Wyłącz narzędzie i wyjmij wtyk z gniazda.

1. Uchwyt pomocniczy (1) można zamontować po lewej lub prawej stronie. Zamontuj uchwyt pomocniczy tak, by praca była wygodna i bezpieczna.

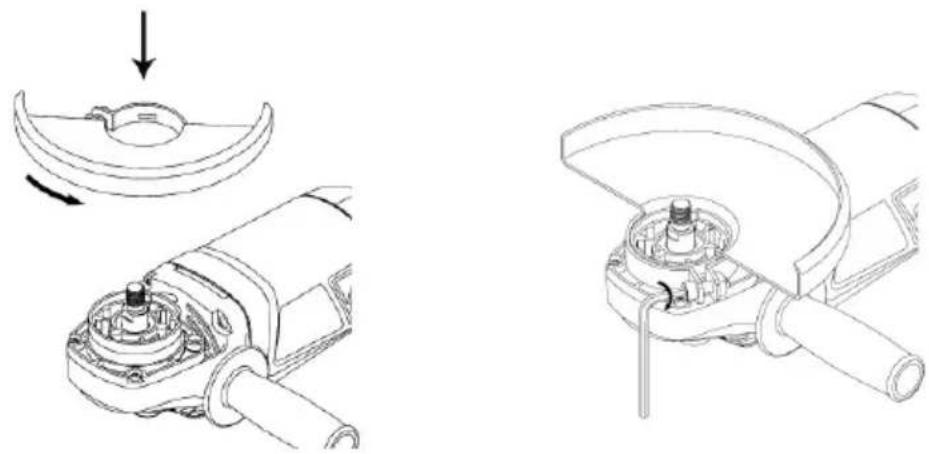

2. Zakładanie osłony tarczy – zobacz poniższe rysunki.

a: Umieść osłonę tarczy na trzpieniu pierścienia centrującego i obróć ją w żądane położenie. b: Dokręć śrubę w prawo kluczem imbusowym.

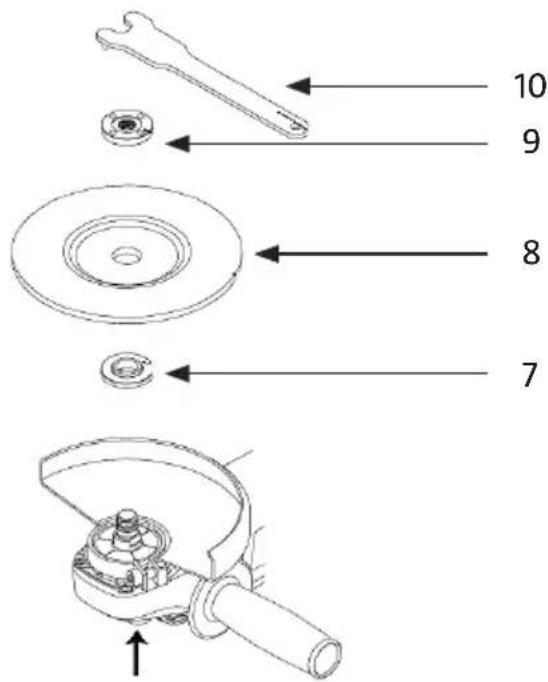

1. Zakładanie tarczy ściernej – zobacz poniższe rysunki.

a: Umieść kołnierz wewnętrzny (6) na wrzecionie i mocno go dokręć.

b: Dopasuj tarczę ścierną (7) do kołnierza wewnętrznego.

c: Umieść kołnierz zewnętrzny (8) wklęstą stronę zwróconą do wrzeciona.

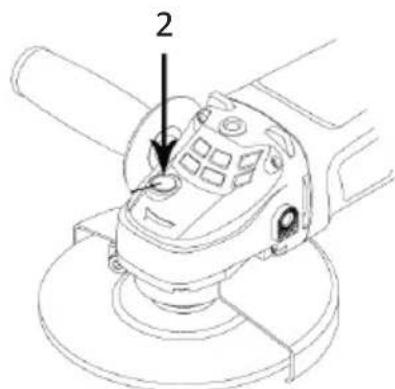

d: Naciśnij przycisk blokady (2) i sprawdź, czy wrzeciono się nie porusza. Przytrzymaj wciśnięty przycisk blokady wrzeciona i kluczem (10) dokręć kołnierz zewnętrzny w prawo.

OBSŁUGA

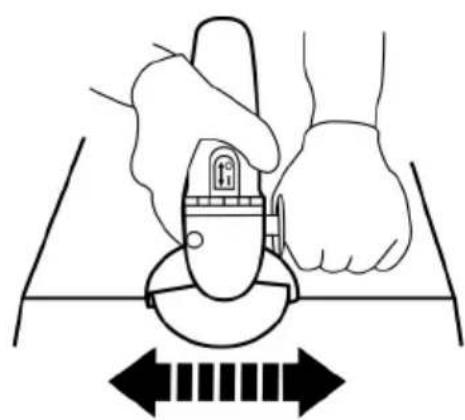

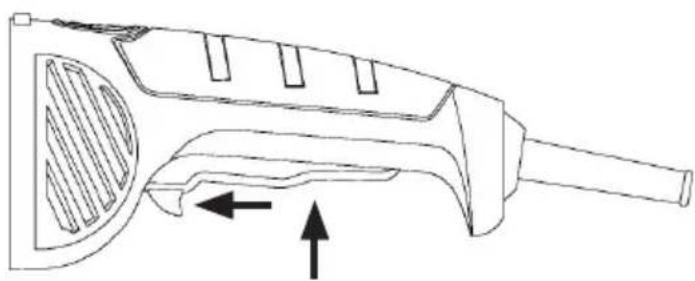

Uruchamianie/zatrzymywanie

1. Chwyć narzędzie jedną ręką za obudowę, a drugą rękę trzymaj na uchwycie pomocniczym (1).
2. Uruchom narzędzie, naciskając przełącznik i przesuwając go do przodu – zobacz poniższy rysunek.
3. Zwolnij przełącznik, aby zatrzymać narzędzie.

UWAGA! Nie wolno używać tarcz tnących razem z tym produktem. Nie próbuj szlifować drewna ani miękkiego metalu, np. ołowiu – może to spowodować utknięcie tarczy, przez co nie będzie nadawała się do użytku.

Przed każdym użyciem sprawdź, czy narzędzie, osłona tarczy i tarcza ścierna są w dobrym stanie. Ostonę należy umieścić tak, aby gorące iskry były odprowadzane z dala od operatora.

• Nie należy zasłaniać otworów wentylacyjnych urządzenia – stwarza to ryzyko przegrzania i szkód materialnych.
• Przesuwaj tarczę ścierną równomiernymi ruchami do przodu i do tyłu nad obrabianym przedmiotem.

Najlepszy rezultat zapewni nachylenie tarczy ściernej pod kątem 20–30° względem obrabianego przedmiotu. Prowadź narzędzie równomiernymi ruchami do przodu i do tyłu, lekko je dociskając. Wówczas nie powstaną grudki, a obrabiany przedmiot nie przegrzeje się ani nie przebarwi.

Konserwacja i przeglądy

• Uzwojenie silnika jest najważniejszą częścią elektronarzędzia. Chroń uzwojenie przed uszkodzeniami, olejem i wodą.
• Regularnie sprawdzaj szczotki węglowe i wymieniaj je, jeśli są zużyte do około 1/3.
• Regularnie sprawdzaj, czy wszystkie połączenia śrubowe są prawidłowo dokręcone. Dokręć je w razie potrzeby. Nieprzestrzeganie wszystkich zaleceń i wskazówek bezpieczeństwa grozi obrażeniami ciała i/lub szkodami materialnymi.
• Przed użyciem zawsze sprawdzaj, czy przewód i przedłużacz nie są uszkodzone, zniszczone lub zużyte. Jeśli przewód jest uszkodzony, należy zlecić jego wymianę autoryzowanemu serwisowi lub uprawnionej osobie. Pozwala to uniknąć zagrożenia.
• Po długotrwałym użytkowaniu smar w skrzyni biegów powinien zostać wymieniony przez uprawnionego przedstawiciela serwisu.
• W razie usterki elektronarzędzia skontaktuj się z uprawnionym przedstawicielem.
• Dokładnie czyść narzędzie po każdym użyciu.

SAFETY INSTRUCTIONS
