Merke	Meec Tools
Modell	010-338
Produkttype	Vinkelsliper
Merkespenning	230 VAC / 50 Hz
Effekt	2200 W
Tomgangshastighet	6000 o/min
Skivediameter	230 mm (9")
Spindelgjenger	M14
Strømkabellengde	2 m
Sikkerhetsklasse	II (dobbeltisolert)
Vekt	5,5 kg
Lydtrykknivå	91 dB(A) (K=3 dB)
Lydeffektnivå	102 dB(A) (K=3 dB)
Vibrasjonsnivå (hovedhåndtak)	8,4 m/s²
Vibrasjonsnivå (ekstra håndtak)	6,4 m/s² (K=1,5 m/s²)
Beskyttelsesdeksel	Justerbart, inkludert
Støttehåndtak	Avtakbar, montering venstre/høyre
Spindellås	Ja, knapptype
Kullbørster	Utskiftbare; sjekk regelmessig
Girsmøring	Fett; skift etter langvarig bruk (hos service)
Anbefalt bruk	Sliping, stålbørsting (ikke polering, kapping)
Inkluderte tilbehør	Beskyttelsesdeksel, støttehåndtak, fastnøkkel, slipeskive (230 mm)

Ofte stilte spørsmål - 010-338 Meec Tools

Hva er skivediameteren for Meec Tools 010-338 sliperen?

Meec Tools 010-338 bruker 230 mm (9 tommer) slipeskiver. Bruk alltid skiver som samsvarer med maksimal hastighetsklassifisering på 6000 o/min.

Hvordan skifter jeg slipeskiven?

1. Koble fra strømmen. 2. Trykk på spindellåsknappen for å forhindre rotasjon. 3. Bruk den medfølgende fastnøkkelen til å løsne den ytre flensen (drei med klokken for å løsne). 4. Fjern den ytre flensen og den gamle skiven. 5. Plasser den indre flensen på spindelen, deretter den nye skiven, deretter den ytre flensen med konkave siden innover. 6. Stram den ytre flensen med fastnøkkelen mens du holder spindellåsen.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker denne sliperen?

Bruk alltid vernebriller og hørselsvern. Bruk beskyttelsesdekselet og støttehåndtaket. Hold tilskuere unna. Unngå kontakt med den roterende skiven. Sørg for at arbeidsområdet er rent og godt opplyst. Ikke bruk i eksplosive omgivelser. Kontroller skadet tilbehør før bruk.

Kan jeg bruke denne sliperen til kapping eller polering?

Nei. Denne sliperen er kun beregnet for sliping og stålbørsting. Ikke bruk kapskiver eller poleringstilbehør. Bruk til andre formål kan forårsake skade.

Hva er vibrasjonsnivået til denne sliperen?

Vibrasjonsnivået ved hovedhåndtaket er 8,4 m/s² og ved ekstrahåndtaket er 6,4 m/s² (med K=1,5 m/s²). Disse verdiene er målt i henhold til standard testmetoder.

Hvordan vedlikeholder jeg sliperen?

Hold verktøyet rent. Sjekk kullbørster regelmessig; skift når de er slitt til omtrent en tredjedel. Kontroller at alle skruer er stramme. Få girsmeie skiftet hos et autorisert servicesenter etter langvarig bruk. Inspiser strømkabelen for skader.

Hva bør jeg gjøre hvis sliperen slår tilbake?

Tilbakeslag kan minimeres ved å holde verktøyet fast med begge hender, bruke støttehåndtaket og unngå å klemme skiven. Hvis tilbakeslag oppstår, slipp bryteren og la skiven stoppe helt. Plasser alltid kroppen din utenfor den potensielle banen for tilbakeslag.

Er sliperen dobbeltisolert?

Ja, Meec 010-338 er sikkerhetsklasse II (dobbeltisolert). Det betyr at ekstra isolasjon er gitt, og ingen jordforbindelse er nødvendig.

Hvor kan jeg få reservedeler eller service?

Kontakt et autorisert servicesenter for reparasjoner og reservedeler. Produsenten er Jula AB. Ikke prøv å reparere verktøyet selv hvis du ikke er kvalifisert.

Hvordan skal jeg oppbevare og avhende sliperen?

Oppbevares på et tørt, frostfritt sted. Holdes utilgjengelig for barn. Avhend produktet i henhold til lokale forskrifter – det inneholder elektriske komponenter og må ikke kastes i husholdningsavfall. Resirkuler på et angitt innsamlingssted.

BRUKSANVISNING 010-338 Meec Tools

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Med forbehold om endringer.

NO - Oversettelse av original bruksanvisning

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

2017-09-05

© Jula AB

CE

Les bruksanvisningen nøye for bruk!

Ta vare på den for fremtidig bruk.

Generelle sikkerhetsanvisninger for el-verktøy

ADVARSEL! Les alle sikkerhetsanvisninger og instruksjoner. Hvis ikke sikkerhetsanvisninger og instruksjoner følges, kan det føre til el-ulykker, brann og/eller alvorlige personskader. Ta vare på alle sikkerhetsanvisningene og instruksjonene for fremtidig bruk. Begrepet "el-verktøy" i sikkerhetsanvisningene gjelder for ditt strømtilkoblede (med ledning) eller batteridrevne (uten ledning) el-verktøy.

• Hold arbeidsområdet rent og godt opplyst. Uoversiktlige og mørke områder øker faren for ulykker.
• Ikke bruk el-verktøy i eksplosive miljøer, for eksempel i nærheten av lettantennelige væsker eller gasser eller lettantennelig støv. El-verktøy skaper gnister som kan antenne støv eller damp.
• Hold barn og andre personer på avstand når du arbeider med et el-verktøy. Hvis du blir distrahert, kan det føre til at du mister kontrollen over verktøyet.

El-sikkerhet

• El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer på støpselet. Ikke bruk adaptere sammen med jordet el-verktøy. Intakte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.
• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis kroppen din er jordet.
• Ikke utsett el-verktøy for regn eller fukt. Hvis det trenger vann inn i et el-verktøy, øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra el-verktøyet, og unngå å trekke i ledningen for å dra ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
• Når du bruker et el-verktøy utendørs, skal du bruke en skjøteledning som er tilpasset for utendørs bruk. Bruk av en ledning beregnet på utendørs bruk reduserer faren for el-ulykker.
• Hvis du må bruke et el-verktøy i fuktig miljø, skal det kobles til en strømkilde med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for el-ulykker.

Personlig sikkerhet

• Vær oppmerksom, pass nøye på hva du gjør, og bruk sunn fornuft når du arbeider med el-verktøy. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
• Bruk verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvfiltermaske, sklisikre vernesko, hjelm og hørselvern som benyttes på egnet måte, reduserer faren for personskade.
• Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon, før du kobler til nettspenning eller løfter eller bærer verktøyet. Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm når strømbryteren er slått på.
• Fjern alle skiftenøkler og skrunøkler før du starter verktøyet. En gjenglemt nøkkel på en roterende del av el-verktøyet kan føre til personskade.
• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.
• Hvis det finnes utstyr for støvavsug og støvoppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

Bruk og vedlikehold av el-verktøyet

• El-verktøyet må ikke overbelastes. Bruk riktig el-verktøy til det planlagte arbeidet. Riktig el-verktøy fungerer bedre og sikrere når det brukes med den belastningen det er beregnet for.
• Ikke bruk el-verktøyet dersom det ikke kan slås på og av med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.
• Trekk ut støpselet fra stikkontakten og/eller ta ut batteriet fra el-verktøyet før du gjør noen justeringer, bytter tilbehør eller legger bort verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at el-verktøyet startes utilsiktet.
• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la personer som ikke kjenner el-verktøyet, eller som ikke har lest disse anvisningene, bruke verktøyet. El-verktøy er farlige hvis de brukes av uerfarne brukere.
• Vedlikehold el-verktøyet. Kontroller at bevegelige deler ikke er stilt inn feil eller har satt seg fast, at deler ikke har falt av, og at det ikke foreligger andre forhold som kan påvirke bruken av verktøyet. Hvis el-verktøyet er skadet, skal det repareres før det tas i bruk. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.
• Sørg for at skjæreverktøy er skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å styre.

- Bruk el-verktøy, tilbehør og bits osv. i henhold til anvisningene, og ta hensyn til arbeidsforholdene og det arbeidet som skal utføres. All annen bruk av el-verktøyet enn den beregnede kan føre til farlige situasjoner.

Service

Sørg for at all service på el-verktøyet utføres av kvalifisert reparatør som bare benytter reservedeler egnet til formålet. Det garanterer at el-verktøyet alltid er trygt å bruke.

Sikkerhetsanvisninger til vinkelsliper

Sikkerhetsanvisninger som er felles for all sliping.

- Dette el-verktøyet er beregnet for bruk som slipemaskin. Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger med dette el-verktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre el-ulykker, brann og/eller alvorlige personskader.

- Dette el-verktøyet kan brukes til avsliping og stålbørsting. All bruk som el-verktøyet ikke er konstruert for, kan medføre fare og forårsake personskade.

- Dette el-verktøyet er beregnet for polering.

- Ikke bruk tilbehør som ikke er spesielt konstruert til verktøyet og anbefalt av verktøyprodusenten. At et verktøy kan kobles til el-verktøyet, betyr ikke nødvendigvis at det er sikkert å bruke.

- Tilbehørets merketurtall må minst tilsvare det angitte maksimale turtallet for elverktøyet. Tilbehør som kjøres raskere enn det angitte merketurtallet, kan gå i stykker eller bli slengt ut.

- Tilbehørets utvendige diameter og tykkelse må være innenfor el-verktøyets kapasitetsmerking. Tilbehør med feil størrelse kan ikke beskyttes og styres på egnet måte.

- Gjenget montering av tilbehør må stemme med slipemaskinens spindelgjenging. For flenstilkoblet tilbehør må spindelhullet stemme overens med flensens styrediameter. Tilbehør som ikke passer til verktøyets monteringsdeler, kjører ubalansert, vibrerer for mye og kan føre til at du mister kontrollen over verktøyet.

- Ikke bruk skadet tilbehør. Før hver bruk må du inspisere tilbehøret og for eksempel sørge for at slipeskiver ikke er slitte, at støtterondellen ikke har sprekker eller er utslitt, og at stålbørsten ikke har løse eller skadde tråder. Hvis du mister el-verktøyet eller et tilbehør, må du kontrollere at det ikke er skadet, eller montere et uskadd tilbehør. Etter at du har inspisert og installert et tilbehør, må du passe på at du selv og andre personer står utenfor tilbehørets rotasjonsretning, og deretter kjøre verktøyet på maksimalt ubelastet hastighet i et minutt. Tilbehør som er skadet, vil normalt gå i stykker i løpet av denne testen.

• Bruk verneutstyr. Bruk ansiktsskjerm, vernebriller eller sikkerhetsbriller, avhengig av bruksområde. Når det er tilrådelig, skal du bruke støvfiltermaske, hørselvern, hansker og verkstedsforkle som kan stoppe små slipe- og arbeidsemnefragmenter. Vernebrillene må kunne stoppe flygende fremmedlegemer som kan genereres ved forskjellig type bruk av maskinen. Støvfiltermasken eller pustemasken må kunne filtrere bort de partiklene som genereres når du bruker maskinen. Langvarig eksponering for høyintensiv støy kan gi nedsatt hørsel.
• Sørg for at personer i nærheten holder seg i sikker avstand fra arbeidsområdet. Alle som kommer inn i arbeidsområdet, må bruke personlig verneutstyr. Fragmenter fra arbeidsemnet eller fra ødelagt tilbehør kan slynges av sted og forårsake personskade også utenfor selve arbeidsområdet.
• Hold bare i verktøyets isolerte gripeflater när du bruker verktøyet, hvis du risikerer å komme i kontakt med skjulte strømledninger eller verktøyets ledning. Når kappetilbehør kommer i kontakt med en strømførende ledning, kan ubeskyttede metalldeler på verktøyet bli strømførende og gi brukeren elektrisk støt.
• Legg ledningen slik at den ikke kommer i kontakt med det roterende tilbehøret. Hvis du mister kontrollen, kan ledningen kappes av eller sette seg fast, og hånden eller armen din kan trekkes inn i det roterende tilbehøret.
• Legg aldri ned el-verktøyet før tilbehøret har stoppet helt. Det roterende tilbehøret kan sette seg fast i overflaten og føre til at du mister kontrollen over verktøyet.
• Ikke kjør verktøyet mens du bærer det ved siden av deg. Utilsiktet kontakt med det roterende tilbehøret kan gjøre at det setter seg fast i klærne dine og trekke verktøyet inn mot kroppen din.
• Rengjør el-verktøyets ventilasjonsgitter regelmessig. Motorviften trekker støv inn i maskinens deksel, og en stor ansamling av metallpulver kan forårsake elektrisk støt.
• El-verktøyet må ikke brukes i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
• Ikke bruk tilbehør som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan forårsake elektrisk støt.

Ytterligere sikkerhetsanvisninger for all bruk – kast og tilhørende advarsler.

Kast er en plutselig reaksjon som skjer fordi en roterende skive, støtterondell, børste eller et annet tilbehør har kommet i klem eller har hektet seg fast i noe. Fastklemming eller fastsetting fører raskt til blokkering av det roterende tilbehøret, slik at det ukontrollerte elverktøyet tvinges i motsatt retning mot tilbehørets rotasjon der det har satt seg fast.

Hvis for eksempel en slipeskive presses eller klemmes fast i arbeidsemnet, kan kanten på skiven som går inn i klempunktet, grave seg inn i materialets overflate og føre til at skiven steiler og får et kast. Skiven kan enten hoppe mot eller bort fra brukeren, avhengig av skivens bevegelsesretning ved fastklemmingspunktet. Under slike forhold kan også slipeskiver knekke.

Kast er resultatet av at el-verktøyet brukes på feil måte, og/eller feil arbeidsrutiner eller arbeidsforhold. Kast kan unngås ved at man iverksetter de forsiktighetstiltakene som beskrives nedenfor:

1. Hold et fast grep om verktøyet, og plasser kroppen og armen slik at du kan stå imot eventuelle kastkrefter. Bruk alltid et eventuelt støttehåndtak for å få maksimal kontroll over kast- eller momentreaksjon ved start. Brukeren kan kontrollere momentreaksjoner og kastkrefter hvis egnede forsiktighetstiltak iverksettes.
2. Plasser aldri hendene nær det roterende tilbehøret. Tilbehøret kan slå tilbake på hånden din.
3. Ikke stå i området der el-verktøyet kommer til å bevege seg ved et eventuelt kast. Et kast vil drive verktøyet i motsatt retning av skivens bevegelse ved punktet der det setter seg fast.
4. Vær spesielt forsiktig når du bearbeider hjørner, skarpe kanter osv. Ikke la tilbehøret hoppe eller hakke. Hjørner, skarpe kanter og hopping kan føre til at det roterende tilbehøret setter seg fast, at du mister kontrollen over verktøyet, eller at det får et kast.
5. Ikke koble til et sagkjedeblad for trebearbeiding eller et tannet sagblad. Slike blad forårsaker ofte kast og at man mister kontrollen over verktøyet.

Spesielle sikkerhetsanvisninger for sliping og slipende kapping

• Bruk bare skiver som anbefales til el-verktøyet, samt beskyttelsen som er konstruert for den valgte skiven. Skiver som verktøyet ikke er konstruert for, kan ikke beskyttes på egnet måte og er derfor ikke trygge å bruke.
• Slipeflaten på skiver med nedsenket sentrum må monteres nedenfor beskyttelsesflensens plan. En feil montert skive som stikker ut gjennom planet på beskyttelsesflensen, kan ikke beskyttes på egnet måte.
• Beskyttelsen skal festes forsvarlig på el-verktøyet og plasseres for maksimal sikkerhet, slik at så lite som mulig av skiven er synlig mot brukeren. Beskyttelsen beskytter også brukeren mot ødelagte biter av skiven, utilsiktet kontakt med skiven og gnister som kan antenne klær.
• Skiver skal bare brukes til det de er beregnet på. Eksempel: Slip ikke med flatsiden av en kappeskive. Kappeskiver er beregnet på kantsliping. Disse skivene kan knuses hvis de påføres sidekrefter.
• Bruk alltid uskadde skiveflenser med riktig størrelse og form for den valgte skiven. Riktige skiveflenser støtter skiven og reduserer dermed risikoen for at skiven skal gå i stykker. Flenser for kappeskiver kan være forskjellige fra flenser for slipeskiver.
• Ikke bruk nedslitte skiver fra større el-verktøy. Skiver som er beregnet på større el-verktøy, passer ikke for den høyere hastigheten til et mindre verktøy og kan derfor gå i stykker.

Sikkerhetsforskrifter for bundne slipeskiver

Slipeskiver kan knekke og er følsomme mot støt og trykk. Visse tiltak må derfor iverksettes ved håndtering av slipeskiver.

1. Slipeskivene må ikke falle ned eller utsettes for støt.
2. Ikke bruk skadde slipeskiver eller slipeskiver som har falt ned.
3. Unngå skader på senterhullet.
4. Ikke utsett slipeskiver for tyngder, og ikke plasser noe oppå dem.
5. Oppbevar slipeskiver plant eller vertikalt på et tørt og rustfritt sted.
6. Oppbevar om mulig slipeskiver i originalemballasjen, i spesialbeholder eller på egne hyller.

Vibrasjons- og lyddemping

For å redusere effekten av støy og vibrasjoner må du begrense brukstiden, bruke innstillinger for lave vibrasjoner og lav lyd, samt bruke personlig verneutstyr. Ta hensyn til følgende punkt for å minimere faren for å eksponeres for vibrasjoner og høy lyd:

1. Bruk el-verktøyet bare til det formålet det er beregnet for og i henhold til disse instruksjonene.
2. Sørg for at verktøyet er i god stand og skikkelig vedlikeholdt.
3. Bruk riktig tilbehør for el-verktøyet og sørg for at det er i god stand.
4. Hold godt fast i håndtaket/gripeflaten.
5. Vedlikehold el-verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er aktuelt).
6. Legg opp arbeidsplanen slik at du fordeler bruken av verktøy med høye vibrasjoner over en lengre tidsperiode.

Nødsituasjoner

Gjør deg kjent med hvordan du bruker dette el-verktøyet, ved hjelp av denne bruksanvisningen. Merk deg sikkerhetsanvisningene og følg dem til punkt og prikke. På den måten kan du unngå risiko og farer.

- Vær alltid oppmerksom når du bruker dette el-verktøyet, slik at du oppdager og håndterer risiko på et tidlig stadium. Rask inngripen kan hindre alvorlige personskader og skader på eiendom.

- Slå av el-verktøyet og koble fra strømforsyningen ved feil. Pass på at el-verktøyet kontrolleres av en kvalifisert fagperson og ved behov repareres, før du bruker det igjen.

Ytterligere risiko

Selv om du bruker dette el-verktøyet i henhold til alle sikkerhetskrav, er det fortsatt fare for personskader og andre skader. Følgende farer som har med dette el-verktøyets konstruksjon og utforming å gjøre, kan oppstå:

• Helseeffekter som følge av vibrasjoner, hvis el-verktøyet brukes over lang tid eller ikke håndteres og vedlikeholdes på riktig måte.
• Person- og eiendomsskade på grunn av ødelagt tilbehør, og at man støter på skjulte objekter ved bruk.
• Risiko for person- og eiendomsskade som forårsakes av gjenstander som slynges av sted.
• Lungeskader (hvis det ikke brukes en effektiv ansiktsmaske).
• Hørselskader (hvis det ikke brukes effektivt hørselvern).

ADVARSEL! Dette el-verktøyet genererer et elektromagnetisk felt ved bruk! Dette feltet kan under visse omstendigheter påvirke aktive og passive medisinske implantater. For å redusere risikoen for alvorlige eller livstruende skader anbefaler vi derfor personer med medisinske implantater å rådføre seg med lege og produsenten av det medisinske implantatet, før de bruker dette el-verktøyet!

Symboler

Bruk hørselvern.

Bruk vernebriller.

Spindelens rotasjonsretning.

Dette el-verktøyet har beskyttelsesklasse II. Det betyr at det er utstyrt med utvidet eller dobbel isolasjon.

El-verktøyet stemmer overens med gjeldende EU-direktiv, og det er benyttet en vurderingsmetode for å kontrollere overensstemmelse med disse direktivene.

WEEE-symbol. Uttjente elektriske produkter skal ikke kastes sammen med husholdningsavfall. Gjenvinn der det finnes slike muligheter. Kontroller med lokale myndigheter eller din lokale butikk for å få informasjon om gjenvinning.

TEKNISKE DATA

Merkespenning 230 V AC/50 Hz
Effekt	2 200 W
Turtall ubelastet 6 000 o/min
Skivediameter 230 mm
Spindel	M14
Kabellengde	2 m
Beskyttelsesklasse	II
Vekt 5,5 kg
Lydtrykknivå LpA 91 dB(A), K=3 dB
Lydeffektnivå LwA 102 dB(A), K=3 dB
Vibrasjonsnivå hovedhändtak 8,4 m/s ^2
Vibrasjonsnivå ekstrahändtak 6,4 m/s ^2 , K=1,5 m/s ^2

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL!Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

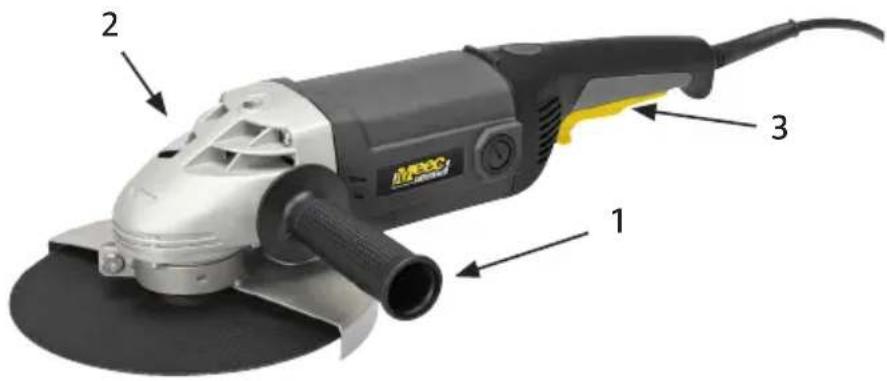

BESKRIVELSE

1. Støttehåndtak
2. Spindellåseknapp
3. Strømbryter
4. Sekskantskrue

5. Beskyttelsesskjerm

6. Indre flens

7. Slipeskive
8. Ytre flens
9. Skrunøkkel

MONTERING

ADVARSEL! Slå av verktøyet og trekk ut støpselet.

1. Støttehåndtaket (1) kan monteres på venstre eller høyre side. Monter støttehåndtaket slik at arbeidet blir komfortabelt og sikkert.

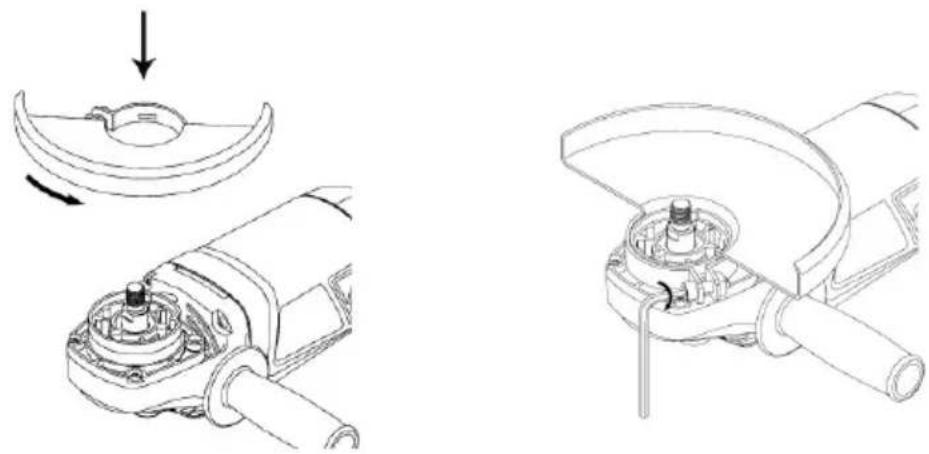

2. Montering av beskyttelsesskjerm – se illustrasjonene nedenfor.

a: Monter beskyttelsesskjermen over tappen på sentrumsringen og vri den til ønsket stilling. b: Stram skruen medurs med en sekskantnøkkel.

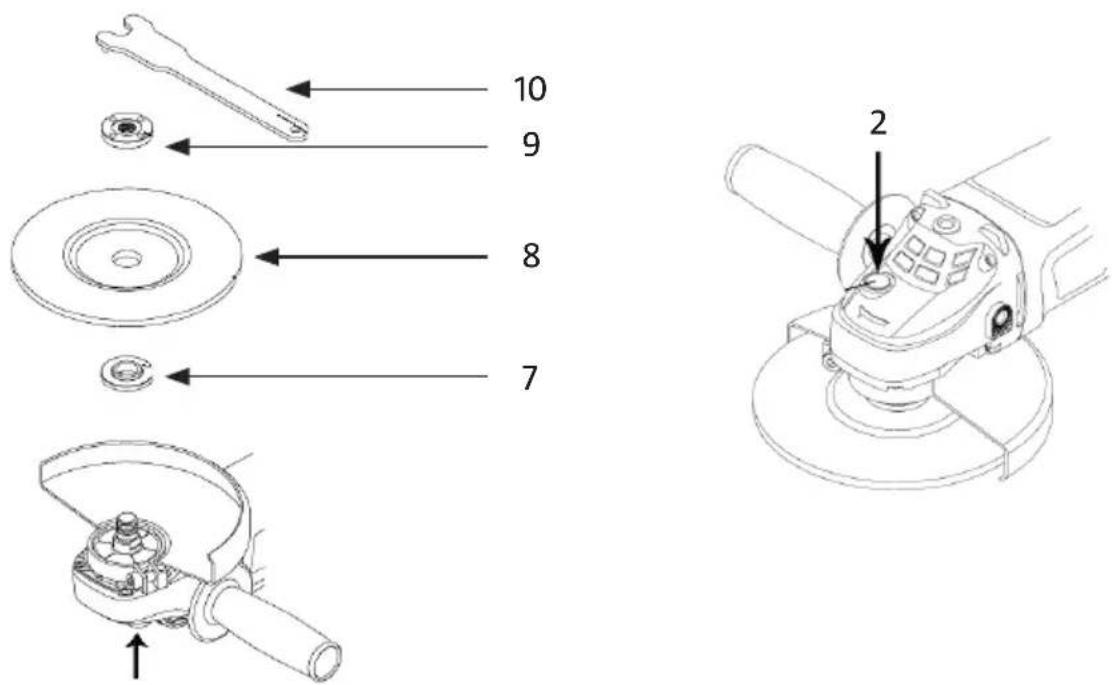

1. Montering av slipeskive – se illustrasjonene nedenfor.

d: Trykk inn spindellåseknappen (2) og kontroller at spindelen ikke beveger seg. Hold spindellåsknappen inne og stram den ytre flensen medurs med fastnøkkelen (10).

BRUK

Start/stopp

1. Hold verktøyet stødig med den ene hånden på motordekselet og den andre foran på støttehåndtaket (1).

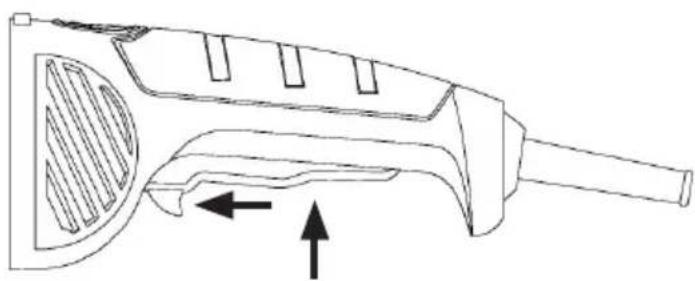

2. Start verktøyet ved å trykke inn strømbryteren og skyve den fremover – se figuren nedenfor.
3. Stopp verktøyet ved å slippe strømbryteren.

OBS! Kappeskiver skal ikke brukes med dette produktet. Ikke forsøk å slipe tre eller mykt metall, som bly – det tetter til skiven og gjør den ubrukelig.

Kontroller før hver gangs bruk at verktøyet, beskyttelsesskjermen og slipeskiven er i god stand. Beskyttelsen skal plasseres slik at varme gnister styres bort fra brukeren.

• Apparatets åpninger må ikke blokkeres – fare for overoppheting og skade på eiendom.

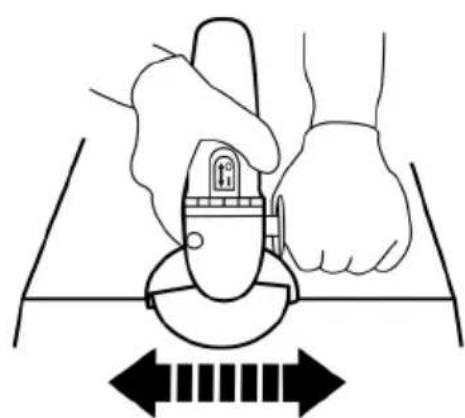

• Før slipeskiven frem og tilbake over arbeidsemnet med jevne bevegelser.

Du oppnår best resultat ved å holde slipeskiven i 20° til 30° vinkel mot arbeidsemnet. Beveg verktøyet frem og tilbake med jevne bevegelser og et lett trykk. Da unngår du spordannelse samt at arbeidsemnet overopphetes eller misfarges.

Vedlikehold og kontroll

• Motorviklingen er el-verktøyets hjerte. Beskytt viklingen mot skader, olje og vann.
• Kontroller kullbørstene regelmessig, og skift dem når de er slitt ned til ca. 1/3.
• Kontroller regelmessig at alle skrueforbindelser på verktøyet er riktig strammet. Skru til ved behov. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, er det fare for personskade og/eller materielle skader.
• Kontroll alltid ledningen og skjøteledningen med tanke på skader, slitasje og aldring før bruk. Hvis ledningen er skadet, må den byttes ut av en autorisert servicerepresentant eller en annen godkjent fagperson for å unngå fare.
• Etter langvarig bruk må fettet i girkassen byttes av kvalifisert servicerepresentant.
• Kontakt kvalifisert representant ved feil på el-verktøyet.
• Rengjør verktøyet nøye etter hver gangs bruk.
